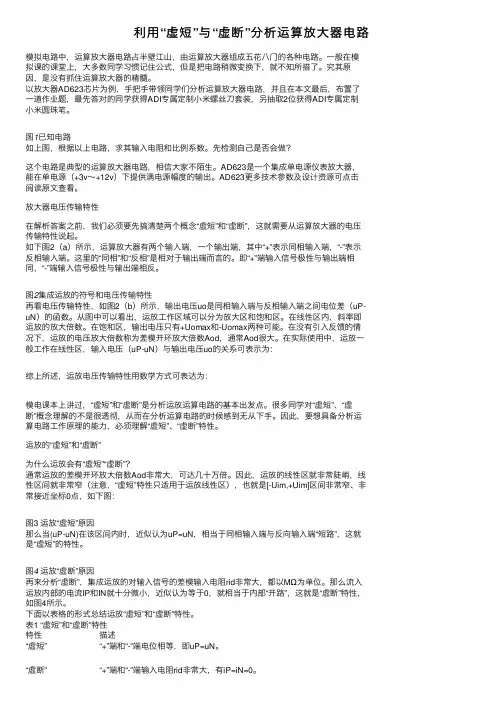

利⽤“虚短”与“虚断”分析运算放⼤器电路模拟电路中，运算放⼤器电路占半壁江⼭，由运算放⼤器组成五花⼋门的各种电路。

⼀般在模拟课的课堂上，⼤多数同学习惯记住公式，但是把电路稍微变换下，就不知所措了。

究其原因，是没有抓住运算放⼤器的精髓。

以放⼤器AD623芯⽚为例，⼿把⼿带领同学们分析运算放⼤器电路，并且在本⽂最后，布置了⼀道作业题，最先答对的同学获得ADI专属定制⼩⽶螺丝⼑套装，另抽取2位获得ADI专属定制⼩⽶圆珠笔。

图1已知电路如上图，根据以上电路，求其输⼊电阻和⽐例系数。

先检测⾃⼰是否会做？这个电路是典型的运算放⼤器电路，相信⼤家不陌⽣。

AD623是⼀个集成单电源仪表放⼤器，能在单电源（+3v～+12v）下提供满电源幅度的输出。

AD623更多技术参数及设计资源可点击阅读原⽂查看。

放⼤器电压传输特性在解析答案之前，我们必须要先搞清楚两个概念“虚短”和“虚断”，这就需要从运算放⼤器的电压传输特性说起。

如下图2（a）所⽰，运算放⼤器有两个输⼊端，⼀个输出端，其中“+”表⽰同相输⼊端，“-”表⽰反相输⼊端。

这⾥的“同相”和“反相”是相对于输出端⽽⾔的。

即“+”端输⼊信号极性与输出端相同，“-”端输⼊信号极性与输出端相反。

图2集成运放的符号和电压传输特性再看电压传输特性，如图2（b）所⽰，输出电压uo是同相输⼊端与反相输⼊端之间电位差（uP-uN）的函数。

从图中可以看出，运放⼯作区域可以分为放⼤区和饱和区。

在线性区内，斜率即运放的放⼤倍数。

在饱和区，输出电压只有+Uomax和-Uomax两种可能。

在没有引⼊反馈的情况下，运放的电压放⼤倍数称为差模开环放⼤倍数Aod，通常Aod很⼤。

在实际使⽤中，运放⼀般⼯作在线性区，输⼊电压（uP-uN）与输出电压uo的关系可表⽰为：综上所述，运放电压传输特性⽤数学⽅式可表达为：模电课本上讲过，“虚短”和“虚断”是分析运放运算电路的基本出发点。

很多同学对“虚短”、“虚断”概念理解的不是很透彻，从⽽在分析运算电路的时候感到⽆从下⼿。

利用“虚短”和“虚断”分析运放电路面对模拟电路中各种公式，若是不掌握本质内容，即使知道公式，哪天换一种模式，可能就不会算了。

本节主要讲解运算放大器的计算。

运算放大器两板斧：“虚短”，“虚断”；虚短：在分析运算放大器处于线性状态时，可把两输入端视为等电位，这一特性称为虚假短路，简称虚短；虚断：在分析运放处于线性状态时，可以把两输入端视为等效开路，这一特性称为虚假开路，简称虚断。

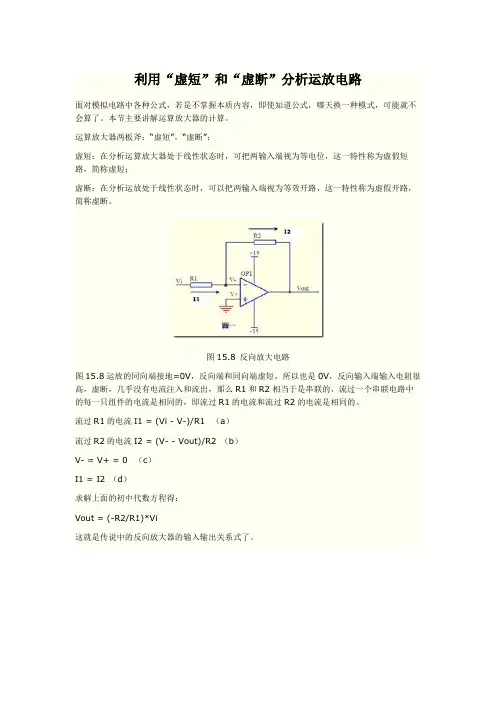

图15.8 反向放大电路图15.8运放的同向端接地=0V，反向端和同向端虚短，所以也是0V，反向输入端输入电阻很高，虚断，几乎没有电流注入和流出，那么R1和R2相当于是串联的，流过一个串联电路中的每一只组件的电流是相同的，即流过R1的电流和流过R2的电流是相同的。

流过R1的电流I1 = (Vi - V-)/R1 （a）流过R2的电流I2 = (V- - Vout)/R2 （b）V- = V+ = 0 （c）I1 = I2 （d）求解上面的初中代数方程得：Vout = (-R2/R1)*Vi这就是传说中的反向放大器的输入输出关系式了。

图15.9 同向放大电路Vi与V-虚短，则：Vi = V- （a）因为虚断，反向输入端没有电流输入输出，通过R1和R2 的电流相等，设此电流为I，由欧姆定律得：I = Vout/(R1+R2) （b）Vi等于R2上的分压，即：Vi = I*R2 （c）由上述各式得Vout=Vi*(R1+R2)/R2这就是传说中的同向放大器的公式了。

图15.10 加法放大电路图15.10中，由虚短知：V- = V+ = 0 （a）由虚断及基尔霍夫定律知，通过R2与R1的电流之和等于通过R3的电流，故(V1 – V-)/R1 + (V2 – V-)/R2 = (V- – Vout)/R3 （b）代入（a）式，（b）式变为V1/R1 + V2/R2 = Vout/R3；如果取R1=R2=R3，则上式变为Vout= —（V1+V2）；这就是传说中的加法器了。

模电中关于运放的“虚短”和“虚断”是怎么一回事？怎么去运用？学过模电的朋友我想对运算放大器（下称运放）并不会感到陌生吧，提起运放可能也就不自觉的想起了运放的“虚短”和“虚断”性质，那么“虚短”和“虚断”说的是怎么一回事？为什么会有这个性质呢？怎么运用这个性质去分析一下简单的电路？今天就简单给大家说一下。

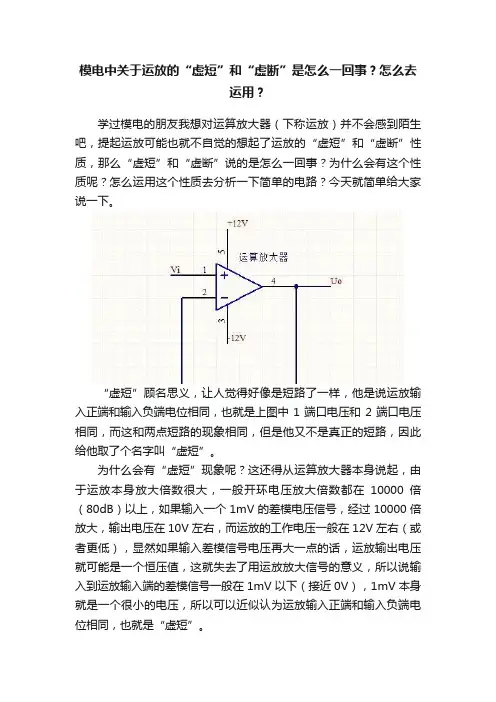

“虚短”顾名思义，让人觉得好像是短路了一样，他是说运放输入正端和输入负端电位相同，也就是上图中1端口电压和2端口电压相同，而这和两点短路的现象相同，但是他又不是真正的短路，因此给他取了个名字叫“虚短”。

为什么会有“虚短”现象呢？这还得从运算放大器本身说起，由于运放本身放大倍数很大，一般开环电压放大倍数都在10000倍（80dB）以上，如果输入一个1mV的差模电压信号，经过10000倍放大，输出电压在10V左右，而运放的工作电压一般在12V左右（或者更低），显然如果输入差模信号电压再大一点的话，运放输出电压就可能是一个恒压值，这就失去了用运放放大信号的意义，所以说输入到运放输入端的差模信号一般在1mV以下（接近0V），1mV本身就是一个很小的电压，所以可以近似认为运放输入正端和输入负端电位相同，也就是“虚短”。

“虚断”相对于“虚短”理解起来就容易多了，他是说电流流向运放输入端几乎为零，在上图中体现在I1等于I2，这是由于运放输入差模电阻很大，理想运放可近似看为无穷大，如果输入差模电阻是无穷大也就是开路了，所以并没有电流流入，实际运放虽说不是无穷大，但是这个值很大，一般都在1MΩ以上，因此流向运放输入端电流很小（可以反推，如果电流为1mA，就会产生很高的输入差模电压，显然运放不能正常工作了），因此可以近似看为断路，并不是真正的断路，也就是“虚断”。

理论上是这样，但是怎么运用呢？这次以一个模电中非常常见的电路（加法器）为例来说一下这个“虚短”和“虚断”怎么用。

原理图见上图，“虚短”说的是V+和V-相等，由于V+直接接地，故V+电压为0V，因此V-电压也是0V，知道V-的电压，就很容易求得电流I1和I2，再根据运放的“虚断”，由于流向运放输入端电流几乎为0，因此I3=I1+I2。
