磁盘阵列技术培训(含DAS-NAS-SAN的总结)教学文案

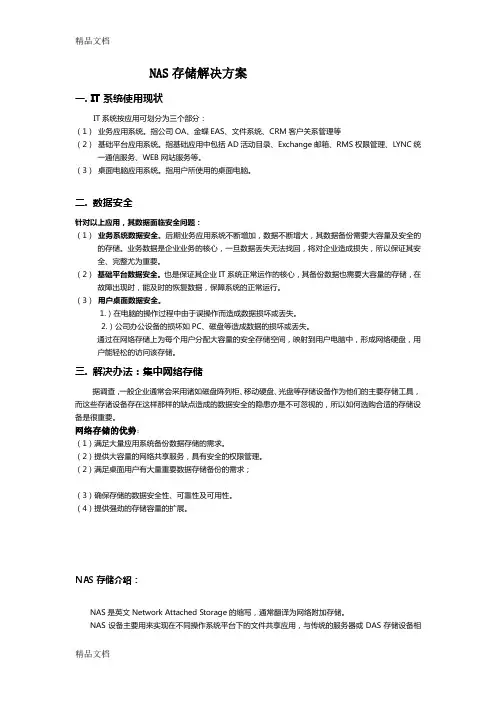

NAS存储解决方案一. IT系统使用现状IT系统按应用可划分为三个部分：（1）业务应用系统。

指公司OA、金蝶EAS、文件系统、CRM客户关系管理等（2）基础平台应用系统。

指基础应用中包括AD活动目录、Exchange邮箱、RMS权限管理、LYNC统一通信服务、WEB网站服务等。

（3）桌面电脑应用系统。

指用户所使用的桌面电脑。

二. 数据安全针对以上应用，其数据面临安全问题：（1）业务系统数据安全。

后期业务应用系统不断增加，数据不断增大，其数据备份需要大容量及安全的的存储。

业务数据是企业业务的核心，一旦数据丢失无法找回，将对企业造成损失，所以保证其安全、完整尤为重要。

（2）基础平台数据安全。

也是保证其企业IT系统正常运作的核心，其备份数据也需要大容量的存储，在故障出现时，能及时的恢复数据，保障系统的正常运行。

（3）用户桌面数据安全。

1.）在电脑的操作过程中由于误操作而造成数据损坏或丢失。

2.）公司办公设备的损坏如PC、磁盘等造成数据的损坏或丢失。

通过在网络存储上为每个用户分配大容量的安全存储空间，映射到用户电脑中，形成网络硬盘，用户能轻松的访问该存储。

三. 解决办法：集中网络存储据调查，一般企业通常会采用诸如磁盘阵列柜、移动硬盘、光盘等存储设备作为他们的主要存储工具，而这些存诸设备存在这样那样的缺点造成的数据安全的隐患亦是不可忽视的，所以如何选购合适的存储设备是很重要。

网络存储的优势：（1）满足大量应用系统备份数据存储的需求。

（2）提供大容量的网络共享服务，具有安全的权限管理。

（2）满足桌面用户有大量重要数据存储备份的需求；（3）确保存储的数据安全性、可靠性及可用性。

（4）提供强劲的存储容量的扩展。

NAS存储介绍：NAS是英文Network Attached Storage的缩写，通常翻译为网络附加存储。

NAS设备主要用来实现在不同操作系统平台下的文件共享应用，与传统的服务器或DAS存储设备相比，NAS设备的安装、调试、使用和管理非常简单，采用NAS可以节省一定的设备管理与维护费用。

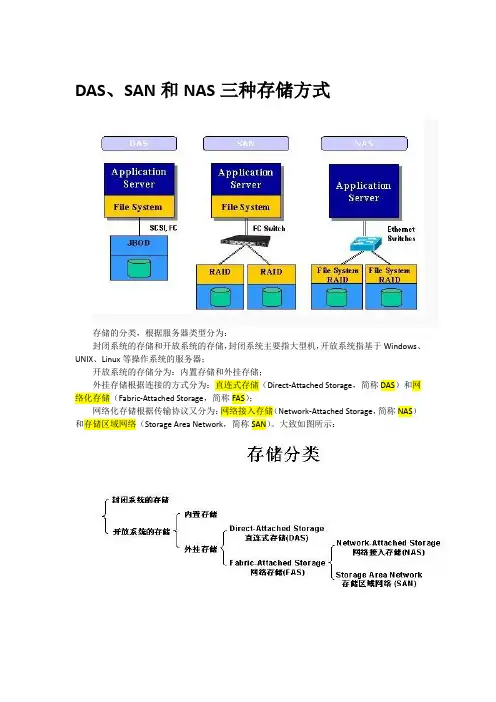

DAS、SAN和NAS三种存储方式存储的分类，根据服务器类型分为：封闭系统的存储和开放系统的存储，封闭系统主要指大型机，开放系统指基于Windows、UNIX、Linux等操作系统的服务器；开放系统的存储分为：内置存储和外挂存储；外挂存储根据连接的方式分为：直连式存储（Direct-Attached Storage，简称DAS）和网络化存储（Fabric-Attached Storage，简称FAS）；网络化存储根据传输协议又分为：网络接入存储（Network-Attached Storage，简称NAS）和存储区域网络（Storage Area Network，简称SAN）。

大致如图所示：DAS（直连式存储）存储DAS存储在我们生活中是非常常见的，尤其是在中小企业应用中，DAS是最主要的应用模式，存储系统被直连到应用的服务器中，在中小企业中，许多的数据应用是必须安装在直连的DAS存储器上。

DAS存储更多的依赖服务器主机操作系统进行数据的IO读写和存储维护管理，数据备份和恢复要求占用服务器主机资源（包括CPU、系统IO等），数据流需要回流主机再到服务器连接着的磁带机（库），数据备份通常占用服务器主机资源20-30%，因此许多企业用户的日常数据备份常常在深夜或业务系统不繁忙时进行，以免影响正常业务系统的运行。

直连式存储的数据量越大，备份和恢复的时间就越长，对服务器硬件的依赖性和影响就越大。

直连式存储与服务器主机之间的连接通道通常采用SCSI连接，随着服务器CPU的处理能力越来越强，存储硬盘空间越来越大，阵列的硬盘数量越来越多，SCSI通道将会成为IO 瓶颈；服务器主机SCSI ID资源有限，能够建立的SCSI通道连接有限。

无论直连式存储还是服务器主机的扩展，从一台服务器扩展为多台服务器组成的群集(Cluster)，或存储阵列容量的扩展，都会造成业务系统的停机，从而给企业带来经济损失，对于银行、电信、传媒等行业7×24小时服务的关键业务系统，这是不可接受的。

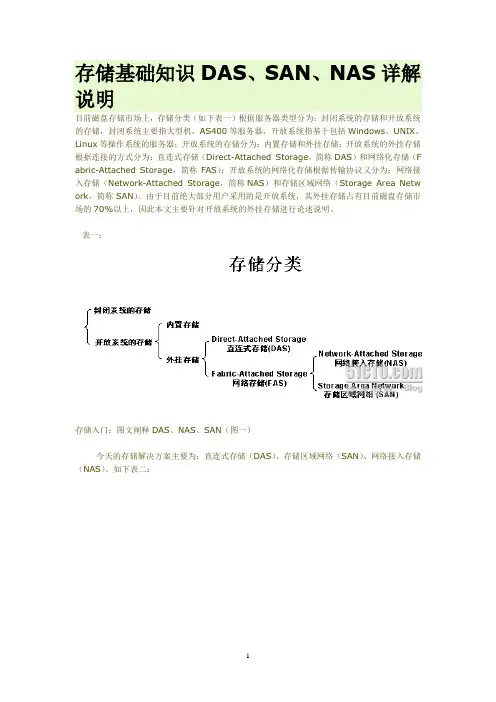

存储基础知识DAS、SAN、NAS详解说明目前磁盘存储市场上，存储分类（如下表一）根据服务器类型分为：封闭系统的存储和开放系统的存储，封闭系统主要指大型机，AS400等服务器，开放系统指基于包括Windows、UNIX、Linux等操作系统的服务器；开放系统的存储分为：内置存储和外挂存储；开放系统的外挂存储根据连接的方式分为：直连式存储（Direct-Attached Storage，简称DAS）和网络化存储（F abric-Attached Storage，简称FAS）；开放系统的网络化存储根据传输协议又分为：网络接入存储（Network-Attached Storage，简称NAS）和存储区域网络（Storage Area Netw ork，简称SAN）。

由于目前绝大部分用户采用的是开放系统，其外挂存储占有目前磁盘存储市场的70%以上，因此本文主要针对开放系统的外挂存储进行论述说明。

表一：存储入门：图文阐释DAS、NAS、SAN（图一）今天的存储解决方案主要为：直连式存储（DAS）、存储区域网络（SAN）、网络接入存储（NAS）。

如下表二：存储入门：图文阐释DAS、NAS、SAN（图二）开放系统的直连式存储（Direct-Attached Storage，简称DAS）已经有近四十年的使用历史，随着用户数据的不断增长，尤其是数百GB以上时，其在备份、恢复、扩展、灾备等方面的问题变得日益困扰系统管理员。

主要问题和不足为：直连式存储依赖服务器主机操作系统进行数据的IO读写和存储维护管理，数据备份和恢复要求占用服务器主机资源（包括CPU、系统IO等），数据流需要回流主机再到服务器连接着的磁带机（库），数据备份通常占用服务器主机资源20-30%，因此许多企业用户的日常数据备份常常在深夜或业务系统不繁忙时进行，以免影响正常业务系统的运行。

直连式存储的数据量越大，备份和恢复的时间就越长，对服务器硬件的依赖性和影响就越大。

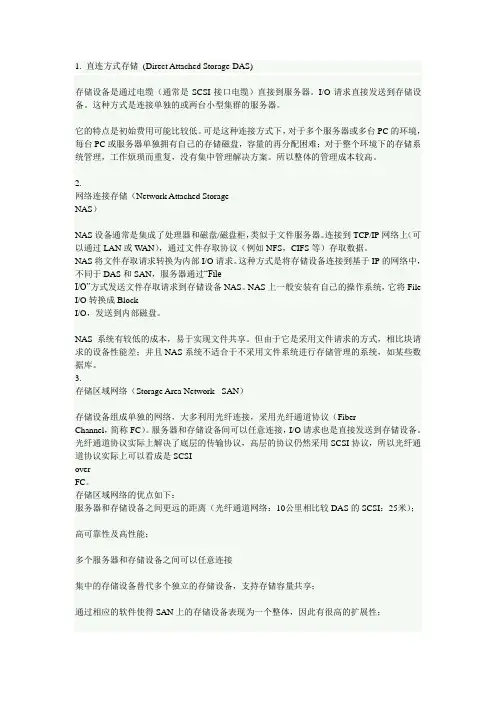

1. 直连方式存储(Direct Attached Storage-DAS)存储设备是通过电缆（通常是SCSI接口电缆）直接到服务器。

I/O请求直接发送到存储设备。

这种方式是连接单独的或两台小型集群的服务器。

它的特点是初始费用可能比较低。

可是这种连接方式下，对于多个服务器或多台PC的环境，每台PC或服务器单独拥有自己的存储磁盘，容量的再分配困难；对于整个环境下的存储系统管理，工作烦琐而重复，没有集中管理解决方案。

所以整体的管理成本较高。

2.网络连接存储（Network Attached Storage -NAS）NAS设备通常是集成了处理器和磁盘/磁盘柜，类似于文件服务器。

连接到TCP/IP网络上（可以通过LAN或WAN），通过文件存取协议（例如NFS，CIFS等）存取数据。

NAS将文件存取请求转换为内部I/O请求。

这种方式是将存储设备连接到基于IP的网络中，不同于DAS和SAN，服务器通过“FileI/O”方式发送文件存取请求到存储设备NAS。

NAS上一般安装有自己的操作系统，它将File I/O转换成BlockI/O，发送到内部磁盘。

NAS系统有较低的成本，易于实现文件共享。

但由于它是采用文件请求的方式，相比块请求的设备性能差；并且NAS系统不适合于不采用文件系统进行存储管理的系统，如某些数据库。

3.存储区域网络（Storage Area Network - SAN）存储设备组成单独的网络，大多利用光纤连接，采用光纤通道协议（FiberChannel，简称FC）。

服务器和存储设备间可以任意连接，I/O请求也是直接发送到存储设备。

光纤通道协议实际上解决了底层的传输协议，高层的协议仍然采用SCSI协议，所以光纤通道协议实际上可以看成是SCSIoverFC。

存储区域网络的优点如下：服务器和存储设备之间更远的距离（光纤通道网络：10公里相比较DAS的SCSI：25米）；高可靠性及高性能；多个服务器和存储设备之间可以任意连接集中的存储设备替代多个独立的存储设备，支持存储容量共享；通过相应的软件使得SAN上的存储设备表现为一个整体，因此有很高的扩展性；可以通过软件集中管理和控制SAN上的存储设备，提供数据共享由于SAN通常是基于光纤通道的解决方案，需要专用的光纤通道交换机和管理软件，以SAN 的初始费用比DAS和NAS高。

目前磁盘存储市场上，存储分类（如下表一）根据服务器类型分为：封闭系统的存储和开放系统的存储，封闭系统主要指大型机，AS400等服务器，开放系统指基于包括Windows、UNIX、Linux等操作系统的服务器；开放系统的存储分为：内置存储和外挂存储；开放系统的外挂存储根据连接的方式分为：直连式存储（Direct-Attached Storage，简称DAS）和网络化存储（F abric-Attached Storage，简称FAS）；开放系统的网络化存储根据传输协议又分为：网络接入存储（Network-Attached Storage，简称NAS）和存储区域网络（Storage Area Netw ork，简称SAN）。

由于目前绝大部分用户采用的是开放系统，其外挂存储占有目前磁盘存储市场的70%以上，因此本文主要针对开放系统的外挂存储进行论述说明。

表一：存储入门：图文阐释DAS、NAS、SAN（图一）今天的存储解决方案主要为：直连式存储（DAS）、存储区域网络（SAN）、网络接入存储（NAS）。

如下表二：存储入门：图文阐释DAS、NAS、SAN（图二）开放系统的直连式存储（Direct-Attached Storage，简称DAS）已经有近四十年的使用历史，随着用户数据的不断增长，尤其是数百GB以上时，其在备份、恢复、扩展、灾备等方面的问题变得日益困扰系统管理员。

主要问题和不足为：直连式存储依赖服务器主机操作系统进行数据的IO读写和存储维护管理，数据备份和恢复要求占用服务器主机资源（包括CPU、系统IO等），数据流需要回流主机再到服务器连接着的磁带机（库），数据备份通常占用服务器主机资源20-30%，因此许多企业用户的日常数据备份常常在深夜或业务系统不繁忙时进行，以免影响正常业务系统的运行。

直连式存储的数据量越大，备份和恢复的时间就越长，对服务器硬件的依赖性和影响就越大。

直连式存储与服务器主机之间的连接通道通常采用SCSI连接，带宽为10MB/s、20MB/s、40MB/s、80MB/s等，随着服务器CPU的处理能力越来越强，存储硬盘空间越来越大，阵列的硬盘数量越来越多，SCSI通道将会成为IO瓶颈；服务器主机SCSI ID资源有限，能够建立的SCSI通道连接有限。
