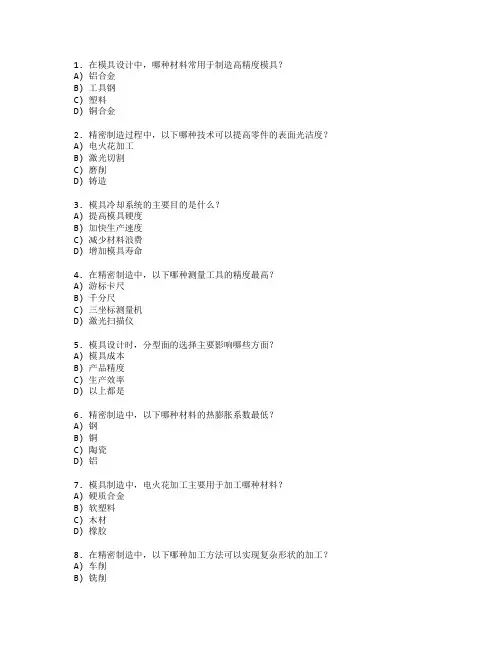

1. 在模具设计中，哪种材料常用于制造高精度模具？A) 铝合金B) 工具钢C) 塑料D) 铜合金2. 精密制造过程中，以下哪种技术可以提高零件的表面光洁度？A) 电火花加工B) 激光切割C) 磨削D) 铸造3. 模具冷却系统的主要目的是什么？A) 提高模具硬度B) 加快生产速度C) 减少材料浪费D) 增加模具寿命4. 在精密制造中，以下哪种测量工具的精度最高？A) 游标卡尺B) 千分尺C) 三坐标测量机D) 激光扫描仪5. 模具设计时，分型面的选择主要影响哪些方面？A) 模具成本B) 产品精度C) 生产效率D) 以上都是6. 精密制造中，以下哪种材料的热膨胀系数最低？A) 钢B) 铜C) 陶瓷D) 铝7. 模具制造中，电火花加工主要用于加工哪种材料？A) 硬质合金B) 软塑料C) 木材D) 橡胶8. 在精密制造中，以下哪种加工方法可以实现复杂形状的加工？A) 车削B) 铣削C) 磨削D) 电火花加工9. 模具设计中，导向机构的主要作用是什么？A) 提高模具精度B) 减少模具磨损C) 方便模具装配D) 增加模具强度10. 精密制造中，以下哪种设备可以实现微米级的加工精度？A) 普通车床B) CNC加工中心C) 电火花机D) 激光切割机11. 模具设计时，如何选择合适的模具材料？A) 根据产品材料B) 根据生产批量C) 根据模具成本D) 以上都是12. 精密制造中，以下哪种加工方法可以减少材料的变形？A) 冷加工B) 热加工C) 化学加工D) 电化学加工13. 模具制造中，热处理的主要目的是什么？A) 提高材料硬度B) 改变材料颜色C) 增加材料重量D) 减少材料成本14. 在精密制造中，以下哪种测量方法可以实现非接触式测量？A) 游标卡尺B) 千分尺C) 三坐标测量机D) 激光扫描仪15. 模具设计中，如何减少模具的磨损？A) 使用高硬度材料B) 增加润滑系统C) 减少模具使用频率D) 以上都是16. 精密制造中，以下哪种材料适合用于制造高耐磨零件？A) 钢B) 铜C) 陶瓷D) 铝17. 模具制造中，电火花加工的优点是什么？A) 加工速度快B) 加工精度高C) 材料选择广泛D) 成本低廉18. 在精密制造中，以下哪种加工方法可以实现高效率的生产？A) 手工加工B) CNC加工C) 传统机械加工D) 化学加工19. 模具设计中，如何提高模具的寿命？A) 使用优质材料B) 合理设计结构C) 定期维护保养D) 以上都是20. 精密制造中，以下哪种设备可以实现自动化生产？A) 普通车床B) CNC加工中心C) 电火花机D) 激光切割机21. 模具设计时，如何选择合适的模具结构？A) 根据产品形状B) 根据生产工艺C) 根据模具成本D) 以上都是22. 精密制造中，以下哪种加工方法可以实现高精度的孔加工？A) 钻孔B) 铰孔C) 磨孔D) 电火花加工23. 模具制造中，热处理的主要类型有哪些？A) 淬火B) 回火C) 正火D) 以上都是24. 在精密制造中，以下哪种测量方法可以实现高精度的尺寸测量？A) 游标卡尺B) 千分尺C) 三坐标测量机D) 激光扫描仪25. 模具设计中，如何减少模具的变形？A) 使用高强度材料B) 增加支撑结构C) 减少模具尺寸D) 以上都是26. 精密制造中，以下哪种材料适合用于制造高强度零件？A) 钢B) 铜C) 陶瓷D) 铝27. 模具制造中，电火花加工的缺点是什么？A) 加工速度慢B) 加工精度低C) 材料选择有限D) 成本高昂28. 在精密制造中，以下哪种加工方法可以实现复杂曲面的加工？A) 车削B) 铣削C) 磨削D) 电火花加工29. 模具设计中，如何提高模具的生产效率？A) 使用自动化设备B) 优化模具结构C) 减少模具更换次数D) 以上都是30. 精密制造中，以下哪种设备可以实现高精度的表面处理？A) 普通车床B) CNC加工中心C) 电火花机D) 激光切割机31. 模具设计时，如何选择合适的模具尺寸？A) 根据产品尺寸B) 根据生产工艺C) 根据模具成本D) 以上都是32. 精密制造中，以下哪种加工方法可以实现高精度的平面加工？A) 车削B) 铣削C) 磨削D) 电火花加工33. 模具制造中，热处理的主要影响因素有哪些？A) 温度B) 时间C) 冷却速度D) 以上都是34. 在精密制造中，以下哪种测量方法可以实现高精度的形状测量？A) 游标卡尺B) 千分尺C) 三坐标测量机D) 激光扫描仪35. 模具设计中，如何减少模具的热变形？A) 使用高导热材料B) 增加冷却系统C) 减少模具使用时间D) 以上都是36. 精密制造中，以下哪种材料适合用于制造高导热零件？A) 钢B) 铜C) 陶瓷D) 铝37. 模具制造中，电火花加工的主要应用领域是什么？A) 金属加工B) 塑料加工C) 木材加工D) 橡胶加工38. 在精密制造中，以下哪种加工方法可以实现高精度的轮廓加工？A) 车削B) 铣削C) 磨削D) 电火花加工39. 模具设计中，如何提高模具的加工精度？A) 使用高精度设备B) 优化模具结构C) 减少模具误差D) 以上都是40. 精密制造中，以下哪种设备可以实现高精度的轮廓加工？A) 普通车床B) CNC加工中心C) 电火花机D) 激光切割机41. 模具设计时，如何选择合适的模具材料硬度？A) 根据产品硬度B) 根据生产工艺C) 根据模具成本D) 以上都是42. 精密制造中，以下哪种加工方法可以实现高精度的螺纹加工？A) 车削B) 铣削C) 磨削D) 电火花加工43. 模具制造中，热处理的主要目的是什么？A) 提高材料硬度B) 改变材料颜色C) 增加材料重量D) 减少材料成本44. 在精密制造中，以下哪种测量方法可以实现高精度的螺纹测量？A) 游标卡尺B) 千分尺C) 三坐标测量机D) 激光扫描仪45. 模具设计中，如何减少模具的应力集中？A) 使用高韧性材料B) 增加过渡圆角C) 减少模具尺寸D) 以上都是46. 精密制造中，以下哪种材料适合用于制造高韧性零件？A) 钢B) 铜C) 陶瓷D) 铝47. 模具制造中，电火花加工的主要优点是什么？A) 加工速度快B) 加工精度高C) 材料选择广泛D) 成本低廉48. 在精密制造中，以下哪种加工方法可以实现高精度的孔加工？A) 钻孔B) 铰孔C) 磨孔D) 电火花加工49. 模具设计中，如何提高模具的耐腐蚀性？A) 使用耐腐蚀材料B) 增加表面处理C) 减少模具使用环境D) 以上都是50. 精密制造中，以下哪种设备可以实现高精度的表面处理？A) 普通车床B) CNC加工中心C) 电火花机D) 激光切割机答案：1. B2. C3. B4. C5. D6. C7. A8. D9. A10. B11. D12. A13. A14. D15. D16. C17. B18. B19. D20. B21. D22. D23. D24. C25. D26. A27. A28. D29. D30. B31. D32. C33. D34. D35. D36. B37. A38. D39. D40. B41. D42. A43. A44. C45. D46. A47. B48. D49. D50. B。
模具设计与制造技术模考试题与参考答案一、单选题（共50题，每题1分，共50分）1、图纸中技术要求项中“热处理:C45”表示（）。
A、正火硬度为HRC45B、退火硬度为HRB450C、淬火硬度HRC45D、调质硬度为HRC45正确答案：C2、对刀具耐用度影响最大的是（）。
A、切削速度B、进给量C、影响程度相近D、切削深度正确答案：A3、以下是从单分型面动作过程节选的一些动作，其中符合单分型面注射模的动作过程为（）。
A、模具锁紧一注射一开模一拉出凝料一推出塑件和凝料B、注射一模具锁紧一拉出凝料一推出塑件和凝料一开模C、模具锁紧一注射一开模一推出塑件和凝料一拉出凝料D、开模一注射一模具锁紧一拉出凝料一推出塑件和凝料正确答案：A4、V带传动时,限制小带轮最小基准直径的目的主要是为了（）。
A、限制带的弯曲应力B、使结构紧凑C、保证摩擦力足够D、限制小带轮包角正确答案：A5、垂直于W面并与H、V面倾斜的平面为（）。
A、正平面B、侧平面C、侧垂面D、正垂面正确答案：C6、局部视图的断裂边件图（）表示。
A、虚线B、细点画线C、细实线D、波浪线或双折线正确答案：D7、选择定位基准时,应尽量与工件的（）一致。
A、测量基准B、起始基准C、设计基准D、工艺基准正确答案：C8、基准不重合误差由前后（）不同而引起。
A、形位误差B、设计基准C、环境温度D、工序基准正确答案：D9、塞尺是用来检测两个结合面之间间隙大小的片状量规。
使用塞尺时，（）描述是不正确的。
A、测量时塞尺要用力塞进间隙B、塞尺使用完后要擦拭干净,及时收进夹板C、根据间隙的大小选择塞尺的薄片数,可一片获数片叠在一起使用D、不能测量温度较高的工件正确答案：A10、凸轮的（）决定从动件预定的运动规律。
A、转速B、轮廓曲线C、角速度D、结构形状正确答案：B11、在链传动中，主动链轮的齿数为25,从动链轮的齿数为75,平均传动比为（）。
A、2.0B、3.0C、O.33D、4.0正确答案：B12、为了提高零件加工的生产率,应考虑的最主要一个方面是（）。
塑模模具考试试题及答案一、选择题（每题2分，共20分）1. 塑料模具的主要组成部分不包括以下哪一项？A. 型腔板B. 型芯C. 顶针D. 螺丝2. 在注塑成型过程中，以下哪个因素对产品的精度影响最大？A. 材料选择B. 注塑压力C. 模具温度D. 冷却时间3. 下列哪项不是塑料模具设计时需要考虑的因素？A. 塑料的流动性B. 塑料的收缩率C. 模具的强度D. 操作者的技术水平4. 注塑模具的浇口系统通常不包括以下哪个部件？A. 主浇道B. 分浇道C. 冷料井D. 型腔5. 在模具制造过程中，以下哪种材料通常不用于制作型腔？A. 钢B. 铝C. 铜D. 塑料6. 下列哪一项不是塑料模具的常见问题？A. 翘曲B. 缩水C. 熔接线D. 腐蚀7. 以下哪种冷却方式不属于塑料模具的冷却系统？A. 水冷B. 风冷C. 油冷D. 电冷8. 在塑料模具的顶出系统中，以下哪个部件不是必需的？A. 顶针B. 顶针板C. 弹簧D. 型腔板9. 以下哪种塑料不适合使用热流道系统进行注塑成型？A. ABSB. PCC. POMD. PVC10. 在模具设计中，以下哪种方法不用于提高模具的使用寿命？A. 使用耐磨损材料B. 表面硬化处理C. 减少模具的复杂度D. 增加模具的尺寸二、填空题（每题2分，共20分）11. 塑料模具的型腔数通常由________、________和________共同决定。
12. 注塑机的注射量应该________（大于/小于）模具所需的塑料量。
13. 塑料模具的排气系统的主要作用是________和________。
14. 在模具设计中，冷却管道的布局应________以确保制品的均匀冷却。
15. 塑料模具的分型面选择应尽量避免在制品的________。
16. 热流道系统中的分流板通常由________材料制成。
17. 塑料模具的顶出系统设计应确保制品的________和________。
18. 注塑成型过程中，背压的调整可以影响塑料的________和________。
模具修理招聘考试题及答案一、选择题（每题2分，共10分）1. 模具修理中，以下哪项不是模具的组成部分？A. 模具钢B. 模具弹簧C. 模具涂料D. 模具导柱答案：C2. 模具修理时，常用的焊接方法不包括以下哪一项？A. 电弧焊B. 激光焊C. 气焊D. 冷焊答案：D3. 以下哪个不是模具修理常用的测量工具？A. 卡尺B. 量规C. 游标卡尺D. 温度计答案：D4. 在模具修理过程中，以下哪项操作是不正确的？A. 使用砂纸打磨模具表面B. 使用锉刀修整模具边缘C. 直接使用锤子敲打模具D. 使用抛光机抛光模具表面答案：C5. 模具修理时，以下哪项不是常用的材料？A. 模具钢B. 不锈钢C. 铝合金D. 塑料答案：D二、填空题（每题2分，共10分）1. 模具修理时，常用的润滑剂是______。
答案：润滑油2. 模具修理过程中，用于测量模具尺寸的工具是______。
答案：卡尺3. 模具修理中，常用的焊接材料是______。
答案：焊条4. 模具修理时，用于清除模具表面毛刺的工具是______。
答案：锉刀5. 模具修理中，用于检测模具硬度的仪器是______。
答案：硬度计三、简答题（每题5分，共20分）答案：模具修理的一般流程包括：检查模具损坏情况，制定修理方案，进行焊接或打磨，进行尺寸测量，进行抛光处理，最后进行试模。
2. 模具修理中，为什么需要使用润滑剂？答案：润滑剂可以减少模具修理过程中的摩擦，降低工具和模具的磨损，提高修理效率。
3. 请列举三种模具修理中常用的焊接方法。
答案：电弧焊、激光焊、气焊。
4. 模具修理时，为什么要进行抛光处理？答案：抛光处理可以去除模具表面的毛刺和划痕，提高模具的表面质量，延长模具的使用寿命。
四、计算题（每题10分，共20分）1. 如果一个模具的尺寸为200mm×300mm，修理后需要将其缩小10%，请计算修理后的尺寸。
答案：修理后的尺寸为180mm×270mm。
模具考试试题一、单项选择题（每题2分，共20分）1. 塑料模具的主流设计软件是以下哪一款？A. Pro/EB. SolidWorksC. AutoCADD. CATIA2. 注塑模具中，冷却系统的主要作用是什么？A. 加速塑料固化B. 降低模具温度C. 提高生产效率D. 以上都是3. 在模具设计中，拔模角的主要作用是：A. 提高产品强度B. 减少成型时间C. 避免产品与模具粘连D. 增加模具寿命4. 以下哪项不是模具制造过程中常用的材料？A. 45#钢B. P20钢C. 铝合金D. S7工具钢5. 热流道系统在模具设计中的主要优点是：A. 减少材料浪费B. 提高成型速度C. 降低生产成本D. 减少模具维护6. 在模具制造中，电火花加工（EDM）主要用于：A. 粗加工B. 精加工C. 去除毛刺D. 抛光7. 以下哪种表面处理方法可以提高模具的耐磨性？A. 镀铬B. 镀金C. 喷涂D. 阳极氧化8. 模具的型腔数通常由以下哪个因素决定？A. 产品大小B. 注塑机的锁模力C. 成本预算D. 产品需求量9. 在模具设计中，哪个参数是决定注塑压力的关键因素？A. 产品壁厚B. 产品重量C. 模具材料D. 注塑机的注射量10. 以下哪项不是模具设计中的安全考虑？A. 顶针位置B. 冷却系统设计C. 材料收缩率D. 操作者的安全二、多项选择题（每题3分，共15分）11. 以下哪些因素会影响模具的使用寿命？A. 模具材料B. 模具表面处理C. 模具的维护保养D. 模具的制造精度12. 在模具设计中，需要考虑产品的哪些特性？A. 几何形状B. 尺寸公差C. 材料属性D. 产品功能13. 以下哪些是模具制造过程中的质量控制措施？A. 尺寸检测B. 表面粗糙度检查C. 材料硬度测试D. 设计评审14. 以下哪些工艺可以用于模具制造？A. 数控铣削B. 线切割C. 3D打印D. 手工打磨15. 在模具设计中，以下哪些因素会影响产品的脱模性能？A. 拔模角B. 产品壁厚C. 模具温度D. 注塑压力三、简答题（每题10分，共20分）16. 请简述模具设计中“三板模”和“两板模”的区别。
机械模具考试题库及答案一、单选题1. 模具设计中，下列哪一项不是模具设计的基本要求？A. 精度高B. 寿命长C. 价格低廉D. 操作复杂答案：D2. 注塑模具中，型腔和型芯的配合精度通常要求达到以下哪个级别？A. 0.01mmB. 0.02mmC. 0.05mmD. 0.1mm答案：B3. 以下哪种材料不适合用于制造大型塑料模具？A. 45#钢B. P20钢C. 铝合金D. 不锈钢答案：C二、多选题1. 模具制造过程中，以下哪些因素会影响模具的使用寿命？A. 材料选择B. 模具设计C. 加工精度D. 模具维护答案：A, B, C, D2. 冷冲压模具中，常见的冲压工艺有：A. 拉伸B. 折弯C. 冲孔D. 焊接答案：A, B, C三、判断题1. 模具的制造成本与其使用寿命成正比。
（错误）2. 模具的制造过程中，热处理是提高模具硬度和耐磨性的重要手段。
（正确）3. 所有塑料模具都适合采用铝合金材料制造。
（错误）四、简答题1. 请简述模具设计中的“三性”原则是什么？答：模具设计中的“三性”原则指的是模具的“可靠性”、“经济性”和“安全性”。
可靠性是指模具在使用过程中应保持稳定，不易出现故障；经济性是指模具的设计和制造成本应控制在合理范围内，以满足市场竞争力；安全性是指模具在使用过程中应保证操作人员的安全。
2. 什么是模具的热流道系统，它有什么优点？答：热流道系统是一种在模具中设置的加热通道，用于保持塑料在注射过程中的流动性。
它的优点包括：减少材料浪费，提高生产效率，缩短成型周期，提高产品质量，降低生产成本。
五、计算题1. 已知某模具的型腔深度为50mm，型腔直径为80mm，材料为45#钢，求该模具型腔的体积。
答：首先计算型腔的体积，型腔为圆柱形，其体积公式为V = πr²h，其中 r 为半径，h 为高度。
已知直径为80mm，所以半径 r = 80/2 = 40mm，高度 h = 50mm。
模具制造技能考试试题题库一、单选题（每题1分，共20分）1. 模具制造中，以下哪项不是模具设计的基本要求？A. 精度高B. 成本低C. 易于加工D. 易于维护2. 以下哪个选项不是模具制造中常用的材料？A. 碳钢B. 不锈钢C. 铝合金D. 塑料3. 在模具制造过程中，以下哪个步骤是不必要的？A. 设计B. 材料选择C. 加工D. 产品销售4. 模具制造中，通常使用哪种类型的机床进行加工？A. 车床B. 铣床C. 磨床D. 所有选项都是5. 模具制造中，以下哪个因素不会影响模具的使用寿命？A. 材料选择B. 加工精度C. 模具设计D. 模具的清洁频率6. 模具制造中，以下哪个不是模具的组成部分？A. 型腔B. 型芯C. 导柱D. 螺丝7. 以下哪个不是模具制造中常见的加工方法？A. 机械加工B. 铸造C. 焊接D. 3D打印8. 模具制造中，以下哪个不是模具设计软件的功能？A. 3D建模B. 材料分析C. 模具模拟D. 产品销售9. 以下哪个不是模具制造过程中的质量控制方法？A. 尺寸检测B. 表面处理C. 材料测试D. 市场调研10. 模具制造中，以下哪个不是模具的维护方法？A. 清洗B. 润滑C. 抛光D. 重新设计二、多选题（每题2分，共20分）11. 模具制造中，以下哪些因素会影响模具的精度？A. 设计精度B. 加工设备精度C. 操作者技能D. 材料硬度12. 模具制造中，以下哪些是常用的热处理方法？A. 退火B. 淬火C. 正火D. 回火13. 以下哪些是模具制造中常见的质量问题？A. 尺寸偏差B. 表面粗糙度超标C. 材料缺陷D. 模具变形14. 模具制造中，以下哪些是模具设计需要考虑的因素？A. 成型材料特性B. 成型工艺要求C. 成型周期D. 成本预算15. 以下哪些是模具制造过程中的常见检测项目？A. 硬度检测B. 尺寸检测C. 表面质量检测D. 材料成分分析三、判断题（每题1分，共20分）16. 模具制造过程中，模具设计是整个制造流程的第一步。
模具安全操作试题及答案一、选择题1. 模具在使用过程中，下列哪个动作是错误的？a) 随意调整模具零件位置b) 手握稳定物体进行移动c) 使用合适工具调整模具d) 固定模具零部件答案：a) 随意调整模具零件位置2. 在更换模具时，下列哪个步骤是错误的？a) 关闭电源b) 确保模具表面干净无异物c) 使用专用工具拆卸模具d) 确认固定螺丝是否紧固答案：c) 使用专用工具拆卸模具3. 储存模具时应注意的事项是：a) 随意堆放模具b) 清洁模具后进行储存c) 将模具暴露在阳光下d) 使用损坏的模具进行储存答案：b) 清洁模具后进行储存4. 模具维护保养中正确的做法是：a) 偶尔进行检查，无需保养b) 定期润滑模具零部件c) 将模具留在潮湿环境下d) 忽略模具的保养答案：b) 定期润滑模具零部件5. 使用模具时，下列哪个做法是错误的？a) 将模具放置在稳定的工作台上b) 使用适合模具的操作工具c) 保持手部干燥，避免滑动d) 不戴个人防护设备进行操作答案：d) 不戴个人防护设备进行操作二、填空题1. 模具在使用过程中需要进行____操作。
答案：安全2. 维护模具时需要定期____模具零部件。
答案：润滑3. 使用模具时要保持手部____，避免滑动。
答案：干燥4. 模具使用完毕后应进行____，并进行清洁。
答案：储存5. 更换模具前需要确认____是否紧固。
答案：固定螺丝三、简答题1. 请简要说明模具安全操作的重要性。
答案：模具在工业生产中扮演着重要的角色，安全操作模具能够预防事故的发生，保护操作人员的身体和生命安全。
通过正确的操作，可以减少模具的损耗，延长模具的使用寿命，提高生产效率。
2. 你认为安全使用和维护模具的注意事项有哪些？答案：安全使用和维护模具的注意事项包括：固定模具零部件，避免随意调整；使用专用工具进行拆卸和安装模具；定期润滑模具零部件，保持模具的正常运转；清洁模具后进行储存，避免损坏和异物影响；使用适合模具的操作工具，避免操作失误和损坏模具。
注塑模具理论考试题及答案一、选择题（每题2分，共20分）1. 注塑成型过程中，塑料材料在模具中的状态变化顺序是（）。
A. 玻璃态→ 橡胶态→ 玻璃态B. 橡胶态→ 玻璃态→ 橡胶态C. 玻璃态→ 橡胶态→ 流动态→ 玻璃态D. 流动态→ 橡胶态→ 玻璃态2. 以下不属于注塑模具的组成部分的是（）。
A. 动模B. 定模C. 浇口系统D. 冷却系统3. 注塑机的注射系统主要包括（）。
A. 螺杆B. 料筒C. 以上都是D. 以上都不是4. 注塑模具的冷却方式通常包括（）。
A. 空气冷却B. 水冷却C. 油冷却D. 以上都是5. 以下哪项不是注塑模具设计时需要考虑的因素（）。
A. 塑料材料的流动性B. 模具的强度和刚度C. 模具的重量D. 模具的寿命6. 注塑成型中，塑料材料的收缩率主要受哪些因素影响（）。
A. 塑料材料的种类B. 成型温度C. 成型压力D. 以上都是7. 以下哪种塑料材料不适合注塑成型（）。
A. ABSB. PPC. PVCD. 玻璃8. 注塑模具的排气方式主要有（）。
A. 机械排气B. 热排气C. 冷排气D. 以上都是9. 注塑成型中，塑料材料的熔融温度通常由（）决定。
A. 材料的熔点B. 材料的软化点C. 材料的玻璃化温度D. 材料的热变形温度10. 注塑模具的锁模力计算公式为（）。
A. 锁模力 = 投影面积× 注塑压力B. 锁模力 = 投影面积× 保压压力C. 锁模力 = 投影面积× 背压D. 锁模力 = 投影面积× 冷却压力答案：1-5 CADBC 6-10 DDDDA二、填空题（每空2分，共20分）1. 注塑模具的型腔数通常根据产品的________、________和模具的制造成本来确定。
2. 注塑机的注射速度可以通过________来调节，以适应不同塑料材料的成型要求。
3. 注塑模具的浇口系统设计应保证塑料材料能够________地充满型腔。
模具考试试题一、选择题（每题2分，共20分）1. 模具设计中，通常采用的公差等级是：A. 精密级B. 标准级C. 粗糙级D. 一般级2. 注塑模具中，塑料材料在模具中的流动状态是：A. 层流B. 湍流C. 混合流D. 非牛顿流3. 以下哪项不是模具制造过程中的常见问题：A. 材料选择不当B. 模具设计不合理C. 模具加工精度高D. 模具使用寿命短4. 模具的冷却系统设计的主要目的是：A. 增加模具使用寿命B. 减少成型周期C. 提高产品精度D. 以上都是5. 模具的锁模力主要用于：A. 保证模具的密封性B. 保证产品的精度C. 保证模具的强度D. 保证模具的稳定性二、填空题（每空2分，共20分）6. 模具的制造材料通常包括_________、_________和_________等。
7. 模具的热处理工艺主要包括_________、_________和_________等。
8. 模具的排气系统设计是为了_________和_________。
9. 模具的顶出系统设计需要考虑的因素包括_________、_________和_________。
10. 注塑模具的型腔设计应考虑产品的_________、_________和_________。
三、简答题（每题10分，共30分）11. 简述模具设计的基本流程。
12. 描述模具制造过程中的质量控制要点。
13. 阐述模具的维护和保养的重要性及其基本方法。
四、计算题（每题15分，共30分）14. 假设有一个塑料制品的投影面积为500平方厘米，模具的锁模力为50吨。
请计算在不考虑其他因素的情况下，该模具的锁模力是否足够。
15. 给定一个模具的冷却系统设计参数，冷却液的流量为5升/分钟，冷却液的温差为10摄氏度。
请计算冷却系统在一小时内能带走的热量。
五、论述题（共30分）16. 论述现代模具制造技术的发展对模具行业的影响。
六、结束语本试题旨在考察学生对模具设计、制造、维护等相关知识的掌握程度。
模具考试题一、填空题1从广义来说，利用冲模使材料相互之间分离的工序叫冲裁。
它包括冲孔、落料、切断、修边、等工序。
但一般来说，冲裁工艺主要是指冲孔和落料工序。
2冲裁根据变形机理的不同，可分为普通冲裁和精密冲裁。
3冲裁变形过程大致可分为弹性变形、塑性变形、断裂分离三个阶段。
4冲裁件的切断面由塌角带、光亮带、毛面带、毛刺四个部分组成。
5 •冲裁毛刺是在刃口附近的側面上材料出现微裂纹时形成的。
7 •冲裁间隙的数值， _ 等于冲裁_ 凹模与凸模刃口部分尺寸 _差值。
8 •材料的厚度越大，塑性越低的硬脆性材料，则所需间隙 Z 值就 _大_ ；而厚度越薄、塑性越好的材料，所需间隙值就小9 •在设计模具时，对尺寸精度、断面垂直度要求高的工件，应选用较小的间隙值；对于断面垂直度与尺寸精度要求不高的工件，以提高模具寿命为主，应选用 _较大的间隙值。
10 凸、凹模分别加工的优点是凸、凹模具有互换性，制造周期短，便于成批生产。
其缺点是模具制造公差小11 •落料时，应以凹模为基准配制凸模，凹模刃口尺寸按磨损的变化规律分别进行计算。
12 •冲孔时，应以凸模为基准配制 _凹模，凸模刃口尺寸按磨损的变化规律分别进行计算。
13 凸、凹模分开制造时，它们的制造公差应符合合理间隙值的条件。
14 •所谓冲裁件的工艺性，是指冲裁件对冲裁工艺的加工难易程度。
15 •冲裁件在条料、带料或板料上的布置方式叫排样。
16 冲裁产生的废料可分为两类，一类是设计废料，另一类是工艺废料。
17 •排样的方法，按有无废料的情况可分为有废料排样、少废料排样和无废料排样。
18 搭边是一种工艺废料废料，但它可以补偿定位误差和剪板误差，确保制件合格；搭边还可增加条料刚度，提高生产率；此外还可避免冲裁时条料边缘的毛刺被拉入模具间隙，从而提高模具寿命。
•硬材料的搭边值可小一些；软材料、脆材料的搭边值要大一些。
冲裁件尺寸大或者有尖突复杂形状时，搭边值取大一些；材料厚的搭边值要取大一些22 按工序组合程度分，冲裁模可分为单工序模、连续模和复合模等几种。
23．进模中，典型的定位结构有挡料钉及导正销和侧刃等两种。
24 复合模的特点是生产率高，冲裁件的内孔与外形的相对位置精度高，板料的定位精度高，冲模的外形尺寸较小，但复合模结构复杂，制造精度高，成本高。
所以一般用于生产批量大、精度要求高的冲裁件。
26．复合模的凸凹模壁厚最小值于冲模结构有关，顺装式复合模的凸凹模壁厚可小些；倒装式复合模的凸凹模壁厚应大些。
27 对于大中型的凸、凹模或形状复杂，局部薄弱的小型凸、凹模常采用镶拼结构28 •条料在送进方向上的送进距离称为步距29 弹压卸料板既起压料作用，又起卸料作用，所得的冲裁件质量较好，平直度较高，因此，质量要求较高的冲裁件或薄板冲裁宜用弹压卸料装置。
二、判断题（正确的打√，错误的打×）1 冲裁间隙过大时，断面将出现二次光亮带。
（× ）2 形状复杂的冲裁件，适于用凸、凹模分开加工。
（× ）3 对配作加工的凸、凹模，其零件图无需标注尺寸和公差，只说明配作间隙值。
（× ）4•整修时材料的变形过程与冲裁完全相同。
（× ）5•模具的压力中心就是冲压件的重心。
（× ）6•在压力机的一次行程中完成两道或两道以上冲孔（或落料）的冲模称为复合模。
（× ）7 导向零件就是保证凸、凹模间隙的部件。
（× ）8•对配作的凸、凹模，其工作图无需标注尺寸及公差，只需说明配作间隙值。
（× ）10 凸模较大时，一般需要加垫板，凸模较小时，一般不需要加垫板。
（× ）11 压力机的闭合高度是指模具工作行程终了时，上模座的上平面至下模座的下平面之间的距离。
（× ）三、选择题（将正确的答案序号填到题目的空格处）1 、冲裁变形过程中的塑性变形阶段形成了 _ A _。
A 、光亮带 B 、毛刺 C 、断裂带2、落料时，其刃口尺寸计算原则是先确定 _ A _ 。
A 、凹模刃口尺寸B 、凸模刃口尺寸C 、凸、凹模尺寸公差4为使冲裁过程的顺利进行，将梗塞在凹模内的冲件或废料顺冲裁方向从凹模孔中推出，所需要的力称为______ A _____ 。
A 、推料力 B 、卸料力 C 、顶件力5、模具的压力中心就是冲压力 ___ C __的作用点。
A 、最大分力 B 、最小分力 C 、合力6、冲裁件外形和内形有较高的位置精度要求，宜采用 _ C _ 。
A 、导板模 B 、级进模 C 、复合模8对步距要求高的级进模，采用 _____ B ______ 的定位方法。
A 、固定挡料销B 、侧刃 + 导正销C 、固定挡料销 + 始用挡料销10由于级进模的生产效率高，便于操作，但轮廓尺寸大，制造复杂，成本高，所以一般适用于 __ A __冲压件的生产。
A 、大批量、小型 B 、小批量、中型 C 、小批量、大型 D 、大批量、大型12、对于冲制小孔的凸模，应考虑其 ___ A ___ A 、导向装置 B 、修磨方便 C 、连接强度14中、小型模具的上模是通过 __ B __ 固定在压力机滑块上的。
A 、导板 B 、模柄 C 、上模座16为了保证条料定位精度，使用侧刃定距的级进模可采用 _ B ____ 。
A 、长方形侧刃B 、成型侧刃C 、尖角侧刃17凸模与凸模固定板之间采用 __ C__ 配合，装配后将凸模端面与固定板一起磨平。
A 、 H7/h6B 、 H7/r6C 、 H7/m618冲裁大小不同、相距较近的孔时，为了减少孔的变形，应先冲 ___ A ____ 和 _____ D____ 的孔，后冲_____ B _____和 ______ C ____ 的孔。
A 、大 B 、小 C 、精度高 D 、一般精度四、问答题1•冲裁的变形过程是怎样的？冲裁的变形过程分为三个阶段如图图 2.1.3 所示：从凸模开始接触坯料下压到坯料内部应力数值小于屈服极限，这是称之为弹性变形阶段 ( 第一阶段 ) ；如果凸模继续下压，坯料内部的应力达到屈服极限，坯料开始产生塑性变形直至在刃口附近由于应力集中将要产生裂纹为止，这是称之为塑性变形阶段 ( 第二阶段 ) ；从在刃口附近产生裂纹直到坯料产生分离，这就是称之为断裂分离阶段 ( 第三阶段 ) 。
2•普通冲裁件的断面具有怎样的特征？这些断面特征又是如何形成的？普通冲裁件的断面一般可以分成四个区域，如图 2.1.5 所示，既圆角带、光亮带、断裂带和毛刺四个部分。
圆角带的形成发生在冲裁过程的第一阶段（即弹性变形阶段）主要是当凸模刃口刚压入板料时，刃口附近的材料产生弯曲和伸长变形，使板料被带进模具间隙从而形成圆角带。
光亮带的形成发生在冲裁过程的第二阶段（即塑性变形阶段），当刃口切入板料后，板料与模具侧面发生挤压而形成光亮垂直的断面（冲裁件断面光亮带所占比例越大，冲裁件断面的质量越好）。
断裂带是由于在冲裁过程的第三阶段（即断裂阶段），刃口处产生的微裂纹在拉应力的作用下不断扩展而形成的撕裂面，这一区域断面粗糙并带有一定的斜度。
毛刺的形成是由于在塑性变形阶段的后期，凸模和凹模的刃口切入板料一定深度时，刃尖部分呈高静水压应力状态，使微裂纹的起点不会在刃尖处产生，而是在距刃尖不远的地方发生。
随着冲压过程的深入，在拉应力的作用下，裂纹加长，材料断裂而形成毛刺。
对普通冲裁来说，毛刺是不可避免的，但我们可以通过控制冲裁间隙的大小使得毛刺的高度降低。
图 2.1.5 a—圆角带； b—光亮带； c—断裂带； d—毛刺图 2.1.5 冲裁件的断面特征3•什么是冲裁间隙？冲裁间隙对冲裁质量有哪些影响？冲裁间隙是指冲裁凹模、凸模在横截面上相应尺寸之间的差值。
该间隙的大小，直接影响着工件切断面的质量、冲裁力的大小及模具的使用寿命。
当冲裁模有合理的冲裁间隙时，凸模与凹模刃口所产生的裂纹在扩展时能够互相重合，这时冲裁件切断面平整、光洁，没有粗糙的裂纹、撕裂、毛刺等缺陷，如图 2.1.6 所示。
工件靠近凹模刃口部分，有一条具有小圆角的光亮带，靠近凸模刃口一端略成锥形，表面较粗糙。
当冲裁间隙过小时，板料在凸、凹模刃口处的裂纹则不能重合。
凸模继续压下时，使中间留下的环状搭边再次被剪切，这样，在冲裁件的断面出现二次光亮带，如图 4-5b 所示 , 这时断面斜度虽小，但不平整，尺寸精度略差。
间隙过大时，板料在刃口处的裂纹同样也不重合，但与间隙过小时的裂纹方向相反，工件切断面上出现较高的毛刺和较大的锥度。
图2.154 降低冲裁力的措施有哪些？当采用平刃冲裁冲裁力太大，或因现有设备无法满足冲裁力的需要时，可以采取以下措施来降低冲裁力，以实现“小设备作大活”的目的：1、采用加热冲裁的方法：当被冲材料的抗剪强度较高或板厚过大时，可以将板材加热到一定温度（注意避开板料的“蓝脆”区温度）以降低板材的强度，从而达到降低冲裁力的目的。
2、采用斜刃冲裁的方法：冲压件的周长较长或板厚较大的单冲头冲模，可采用斜刃冲裁的方法以降低冲裁力。
为了得到平整的工件，落料时斜刃一般做在凹模上；冲孔时斜刃做在凸模上，如图4.10所示。
3 、采用阶梯凸模冲裁的方法：将多凸模的凸模高度作成高低不同的结构，如图 4.10 所示。
由于凸模冲裁板料的时刻不同，将同时剪断所有的切口分批剪断，以降低冲裁力的最大值。
但这种结构不便于刃磨，所以仅在小批量生产中使用。
(a) (b) (c)图 2.4.3 减小冲裁力的设计 (a) 斜刃落料； (b) 斜刃冲孔； (c) 阶梯凸模冲裁法5 • 冲裁工艺方案确定的依据是什么？6 什么叫搭边？搭边有什么作用？排样时，工件与工件以及工件与条料侧边之间留下的工艺余料，称为搭边。
搭边的作用是：补偿送料误差，使条料对凹模型孔有可靠的定位，以保证工件外形完整，获得较好的加工质量。
保持条料有一定的刚度，以保证零件质量和送料方便。
搭边太大，浪费材料；太小，会降低工件断面质量，影响工件的平整度，有时还会出现毛刺或搭边被拉进凸模与凹模的间隙里，造成冲模刃口严重磨损。
影响模具寿命。
7 怎样确定冲裁模的工序组合方式？确定冲裁模的组合方式时，一般根据以下条件：1 、生产批量的大小。
从提高冲压件生产率角度来考虑，选用复合模和级进模结构要比选择单工序模好得多。
一般来说，小批量和试制生产时采用单工序模具，中批和大批生产时，采用复合冲裁模和级进冲裁模。
2 、工件尺寸公差等级。
单工序模具冲出的工件精度较低，而级进模最高可达 IT12 ～ IT13 级，复合模由于避免了多次冲压时的定位误差，其尺寸精度最高能达到 IT9 级以上，再加上复合模结构本身的特点，制件的平整度也较高。
因此，工件尺寸公差等级较高时，宜采用复合模的结构。
3 、从实现冲压生产机械化与自动化生产的角度来说，选用级进模比选用复合模和单工序模具容易些。
