安防电源

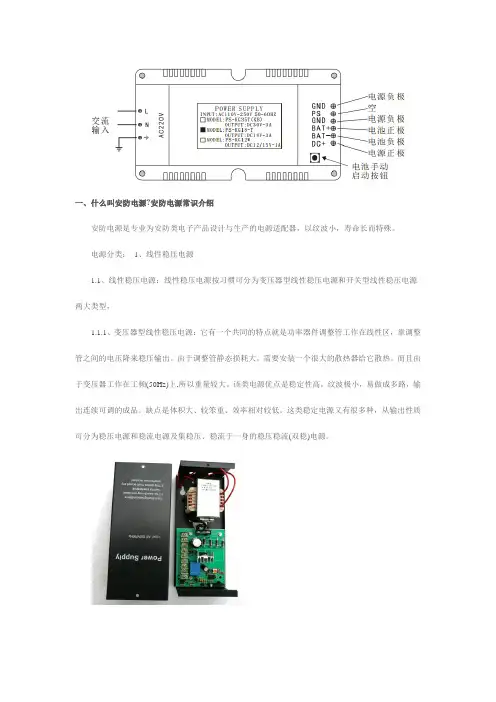

一、什么叫安防电源?安防电源常识介绍安防电源是专业为安防类电子产品设计与生产的电源适配器，以纹波小，寿命长而特殊。

电源分类：1、线性稳压电源1.1、线性稳压电源：线性稳压电源按习惯可分为变压器型线性稳压电源和开关型线性稳压电源两大类型，1.1.1、变压器型线性稳压电源：它有一个共同的特点就是功率器件调整管工作在线性区，靠调整管之间的电压降来稳压输出。

由于调整管静态损耗大，需要安装一个很大的散热器给它散热。

而且由于变压器工作在工频(50Hz)上,所以重量较大。

该类电源优点是稳定性高，纹波极小，易做成多路，输出连续可调的成品。

缺点是体积大、较笨重、效率相对较低。

这类稳定电源又有很多种，从输出性质可分为稳压电源和稳流电源及集稳压、稳流于一身的稳压稳流(双稳)电源。

1.1.2、开关型线性稳压电源:有一类与变压器型线性稳压电源不同的线性稳压电源就是开关型线性稳压电源，它的电路型式主要有单端反激式，单端正激式、半桥式、推挽式和全桥式。

它和线性电源的根本区别在于它变压器不工作在工频而是工作在几十千赫兹到几兆赫兹。

功能管不是工作在饱和及截止区,而是工作在开关状态;开关电源因此而得名，开关电源的优点是体积小，重量轻，稳定可靠;缺点是相对于变压器型线性稳压电源来说纹波较大，一般≤1%VO(P-P),好的可做到几十mV(P-P)或更小。

2、交流电源：一般指大小和方向随时间作周期性变化的电压或电流，我国交流电供电的标准规定为220V50赫兹，日本等国家为110V60赫兹,电源用的插头和插座也有所不同,交流电随时间变化的形式可以是多种多样的。

不同变化形式的交流电其应用范围和产生的效果也是不同的。

以正弦波交流电应用最广泛3、逆变电源：一般指将低压的直流电转变成高压或低压的交流电的装置，一般逆变电源中自带有蓄电池，电脑城买的UPS电源也就是逆变电源中的一种，不过它带的蓄电池较小，停电后电脑只能工作几分钟或十几分钟，主要用在突然停电时继续为电脑供电，我们有时间把未保存的资料保存下来。

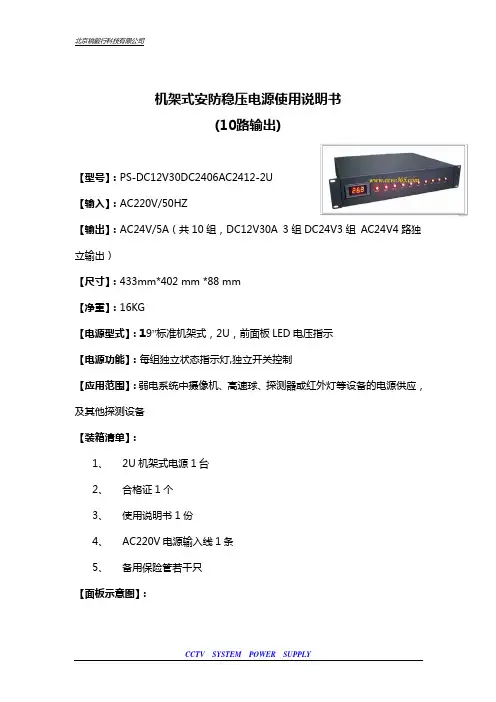

机架式安防稳压电源使用说明书(10路输出)【型号】：PS-DC12V30DC2406AC2412-2U 【输入】：AC220V/50HZ 【输出】：AC24V/5A （共10组，DC12V30A 3组DC24V3组 AC24V4路独立输出） 【尺寸】：433mm*402 mm *88 mm 【净重】：16KG【电源型式】：19”标准机架式，2U ，前面板LED 电压指示 【电源功能】：每组独立状态指示灯,独立开关控制 【应用范围】：弱电系统中摄像机、高速球、探测器或红外灯等设备的电源供应，及其他探测设备 【装箱清单】：1、 2U 机架式电源1台2、 合格证1个3、 使用说明书1份4、 AC220V 电源输入线1条5、 备用保险管若干只 【面板示意图】：Front Panel( 前面板）Rear Panel （后面板）AC 220V Input Fuse按钮数字电压表CECT C T C T C T C T C T C T C T C T C T C TSwitch【输出电压调节】：DC 输出在机箱内电路板有标着VR 的正方形可调电位器，可用十字螺丝刀轻轻调节，顺时针旋转电压增高，逆时针旋转电压降低，可根据需要调节。

AC 输出出厂可根据现场，远近需要定做AC26V 或者其他规格 【产品特点】：R 型变压器可以用作所有电器的电源变压器或隔离变压器。

则于它具有效率高、体积小、体形薄、重量轻、磁漏少、发热低、生产标准化等特点，安全性能符 合世界各国安规，产品得到广泛应用。

特别是励磁电流小，空载损耗低，噪音极小，输出功率大等特点。

在摄像机、音响、精密设备或(在待命状态下需要长期通电的)电源转换器中使用有更突出的表现。

【保险规格】AC220V 输入15A输出每路独立保险(可根据需要换装保险规格，但总功率不得超出) ★特别提示：接入市电时，请特别注意人身安全注意接线端子的正确接法，防止接反不要超负荷使用本产品如遇故障，不要自行拆卸，请及时联系供应商。

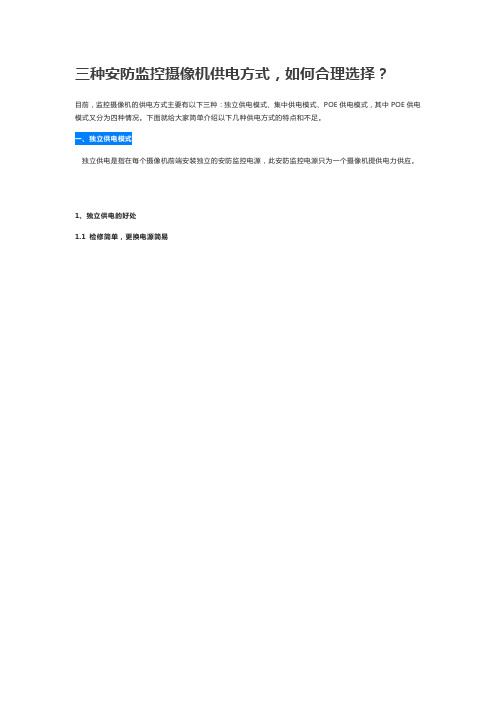

三种安防监控摄像机供电方式，如何合理选择？目前，监控摄像机的供电方式主要有以下三种：独立供电模式、集中供电模式、POE供电模式，其中POE供电模式又分为四种情况。

下面就给大家简单介绍以下几种供电方式的特点和不足。

独立供电是指在每个摄像机前端安装独立的安防监控电源，此安防监控电源只为一个摄像机提供电力供应。

1、独立供电的好处1.1 检修简单，更换电源简易因为每个摄像机都有独立的安防监控电源，在摄像机出现故障的时候，可以迅速就出现故障的摄像机进行故障排查。

若检查出因安防监控电源引起的故障，仅需对单个故障电源进行修理和更换。

1.2 避免出现安防监控系统瘫痪现象集中供电模式下的供电系统一旦出现问题，且没有采用UPS，将会导致整个视频监控系统无法正常工作，陷入瘫痪状态。

而在独立供电模式下，因安防监控电源的故障，而导致单个或数个摄像机无法工作，避免出现视频监控系统瘫痪现象。

2、独立供电的不足2.1 成本过高多个独立安防监控电源的成本之和，一般要比同等功率输出的集中电源要高。

2.2 遭遇外力破坏的几率更高因为独立安防监控电源往往与摄像机距离较近，若是在室外条件下，更容易遭受日晒雨淋、雷击等外力破坏因素的影响。

因此选择户外专用的独立安防监控电源，尤其要注重该独立安防监控电源的防护性能。

集中供电是在220V电源处接12V集中电源一个，再用2*1.0红黑电源线分别接给摄像头，12V供电距离不可超过100米。

在接个单个电源线接头，再把单个电源线接头和监控摄像头电源接头相连接即可。

集中供电方式是指在监控室或某个中间点采用12V开关电源向前端负载集中供电。

与独立供电模式相比，最大的差别在于一个电源可以为多个摄像机提供电力供应。

1、集中供电的优点1.1、成本较低虽然采取集中供电模式，用到的线缆往往比独立供电模式下用到的线缆要多，但是得益于集中电源的高性价比，采用集中供电模式的供电系统成本往往为性价比最高的供电系统。

1.2、集中维护简单采取集中供电模式，线路敷设方便，施工方便，便于管理。

安防监控常用的供电方式关于监控供电的方式，一直是弱电人们对于安防监控系统供电讨论最多的问题之一，也是监控系统出现问题较多的地方。

因此，监控电源的选择非常重要。

我们就来说说安防监控常用的供电方式，哪种供电方式好。

一、独立供电模式独立供电模式是指每个摄像头前端安装一个独立的安防监控电源，进行一对一电源传输，一个安防监控电源只为一个摄像头供电，也就是点对点独立供电。

独立电源示意图如下：■独立供电有什么好处？1、维护简单，更换电源容易。

由于每个摄像头都有独立的安全监控电源，当摄像头出现故障时，可以快速排除故障摄像头的故障。

如果检测到由安全监控电源引起的故障，则只需要维修和更换单个故障电源。

2、避免监控系统瘫痪。

一旦集中供电模式下的供电系统出现问题，不使用UPS ,整个监控系统将无法正常工作而瘫痪。

在独立供电模式下，由于安防监控电源故障，一个或几个摄像头无法工作，可以避免监控系统瘫痪。

二、集中供电模式在220V电源处接一个12V集中式电源，然后分别用2*1.0红黑电源线接至摄像头，12V电源距离不超过100米。

连接单个电源线连接器，然后将单个电源线连接器与监控摄像头的电源连接器连接。

集中供电是指在监控室或中间点使用12V开关电源向前端负载提供集中电源。

与独立供电方式相比，最大的区别在于一个电源可以为多个摄像头供电。

集中供电示意图：数据中心的管理对象主要包括基础设施和IT基础设施，如配电、网络设备、安保等。

集中监控的目的是通过管理和技术的应用来监控基础设施和IT基础设施的运行情况，实现故障和异常的实时发现和通知。

此外，还可以对监控数据进行收集和整理，为容量管理、事件管理、问题管理和合规管理提供分析依据，最终达到数据中心高可用性的目标。

集中供电有什么好处？1、成本更低。

虽然集中供电模式往往比独立供电模式使用更多的电缆，但得益于集中供电的高性价比，集中供电模式的成本往往是最具性价比的供电系统。

2.集中维护很简单采用集中供电方式，便于线路敷设、施工和管理。

视频监控系统供电方式及选择方法前言:视频监控系统供电非常重要，本期我们就来看下安防监控系统的供电模式，主要包括三种供电模式:一、独立供电模式二、集中供电模式三、POE供电模式(4种POE供电方式)网络摄像机电源的配置，最忌讳什么?网络摄像机电源的选择还需要注意什么问题?摄像机安装时注意事项!一、独立供电的好处独立供电是指在每个摄像机前端安装独立的安防监控电源，此安防监控电源只为一个摄像机提供电力供应。

独立供电原理图如下:1、检修简单，更换电源简易因为每个摄像机都有独立的安防监控电源，在摄像机出现故障的时候，可以迅速就出现故障的摄像机进行故障排查。

若检查出因安防监控电源引起的故障，仅需对单个故障电源进行修理货更换。

2、避免出现监控系统瘫痪现象集中供电模式下的供电系统一旦出现问题，且没有采用UPS，将会导致整个监控系统无法正常工作，陷入瘫痪状态。

而在独立供电模式下，因安防监控电源的故障，而导致单个或数个摄像机无法工作，避免出现监控系统瘫痪现象。

独立供电的不足1、成本过高多个独立安防监控电源的成本之和，一般要比同等功率输出的集中电源要高。

此成本，不将线缆成本计算在内。

2、遭遇外力破坏的几率更高因为独立安防监控电源往往与摄像机距离较近，若是在室外条件下，更容易遭受日晒雨淋、雷击等外力破坏因素的影响。

因此选择户外专用的独立安防监控电源，尤其要注重该独立安防监控电源的防护性能二、集中供电在220V电源处接12V集中电源一个，再用2*1.0红黑电源线分别接给摄像头，12V供电距离不可超过100米。

在接个单个电源线接头，再把单个电源线接头和监控摄像头电源接头相连接即可。

集中供电方式是指在监控室或某个中间点采用12V开关电源向前端负载集中供电。

与独立供电模式相比，最大的差别在于一个电源可以为多个摄像机提供电力供应。

集中供电的原理图:集中供电的作用数据中心的管理对象主要包括基础设施与IT基础架构两大部分，如配电、网络设备、安保等。

安防设备检查项目及标准监控系统：1、接地电阻和电源插排。

电阻不大于四欧。

2、主机房机柜，分控室机柜需要接地，电阻不大于四欧。

3、温度（16-30）和湿度（35-75）。

4、市电电源插排电压：AC 220（正负）2V5、采用集中供电，带有过载漏电保护功能，防止电源外露等隐患，禁止易燃物品在附近放置。

6、UPS电压：AC 220（正负）2V DC12V （正负）0.5V7、电源电压：（正玄波，方玄波）。

8、视波器测试视频衰减程度。

1、 1V基准最好，（正负）3V合格。

2、小于1V衰减过大。

3、大于1V干扰过大。

9、测试卡测试摄像机的灰度，10、清晰度：1、彩色摄像机不低于270线，越高越好。

2、黑白摄机不低于380线，越高越好。

11、照度计测试环境对摄像机的低照度适应能力。

12、摄像机安装高度。

室外：3.5米室内：2.5米。

13、图像存储容量，，建议录像天数不小于十天。

14、系统要设置：数据丢失、硬盘错误等报警等功能设置启用，15、回放功能。

也要求清晰度、灰度达到标准范围内。

16、高速球转动的角度，17、水平云台角度。

18、监控系统画面要设置流畅、协调、地图标识清楚、简明。

19、线路标示、简明、清晰，易维护。

20、系统五级评定：要求三个或以上人员直观评定：要求画面无明显干扰、图像不令人讨厌。

防盗报警系统：1、防盗键盘：一、红色电源灯（POWER）要常亮，说明市电正常，要是一闪一闪说明后备电池供电不正常（检查电池充电电压是否正常13.8V，如有则可能原因是保险烧掉或电池坏）。

二、信号灯熄灭说明系统正常，要是有数字一闪一闪说明防区线路有供电有故障。

2、后备电池电压12V，低于10.5V报警。

超过13.8v电池会损坏。

3、对射器在布线时，要求布六蕊线，有一组线要单独接防拆开关，并且设置全天后报警。

4、对射器的中端电阻要接在对射器端，而不要接在主机端，并且设置开路、断路报警功能。

5、防盗主机要安装防拆开关。

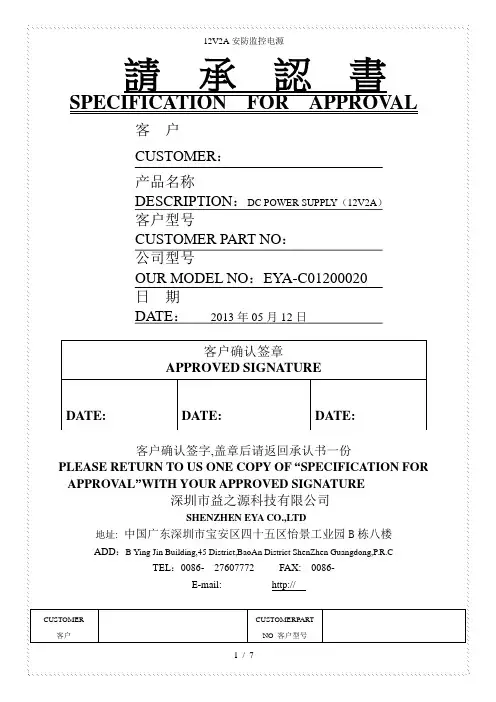

請 承 認 書SPECIFICATION FOR APPROV AL客 户 CUSTOMER ：产品名称DESCRIPTION ：DC POWER SUPPLY （12V2A ） 客户型号CUSTOMER PART NO ： 公司型号OUR MODEL NO ：EYA-C01200020 日 期DATE ： 2013年05月12日客户确认签字,盖章后请返回承认书一份PLEASE RETURN TO US ONE COPY OF “SPECIFICATION FOR APPROV AL ”WITH YOUR APPROVED SIGNATURE深圳市益之源科技有限公司SHENZHEN EYA CO.,LTD地址: 中国广东深圳市宝安区四十五区怡景工业园B 栋八楼 ADD ：B Ying Jin Building,45 District,BaoAn District ShenZhen Guangdong,P.R.CTEL ：0086- 27607772 FAX: 0086-E-mail: http://CUSTOMERCUSTOMERPART客户确认签章APPROVED SIGNATUREDATE:DATE:DATE:MANUFACTURER承制方深圳市益之源科技有限公司shenzhen EYA co.,ltdFAGE页码1OF6 EDITION版本A Switching Power Supply SpecificationsTable of contents1.描述：SCOPE (2)2.输入特性：INPUT CHARACTERISTICS (2)3.输出特性：OUTPUT CHARACTERISTICS……………………2-34.保护功能：PROTECTION REQUIREMENT (4)5.环境条件：ENVIRONMENTAL REQUIREMET………………4-56.EMC安全要求：SAFETY AND EMI REQUIREMENT (5)7.结构参数：MECHANICAL REQUIREMENT…………………5-68.铭牌附图：LABEL (6)9.包装：PACKING (7)CUSTOMER客户CUSTOMERPART NO 客户型号MANUFACTURER 深圳市益之源科技有限公司FAGE EDITIONshenzhen EYA co.,ltd1、描述（SCOPE）：格书适应于EYA-C01200020 型号的适配器。

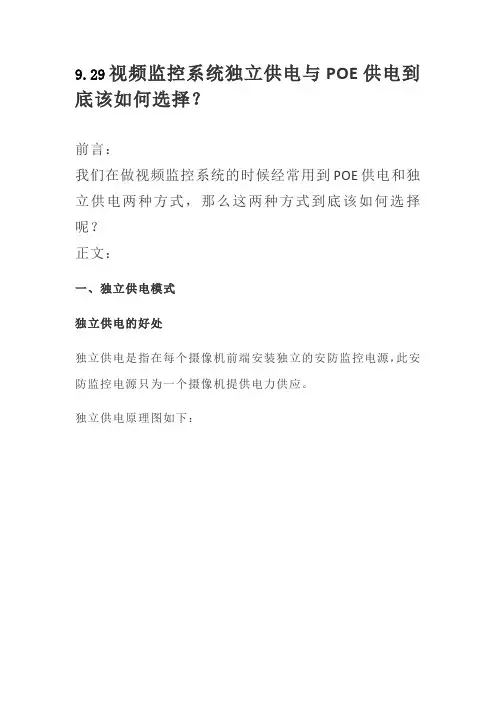

9.29视频监控系统独立供电与POE供电到底该如何选择？前言：我们在做视频监控系统的时候经常用到POE供电和独立供电两种方式，那么这两种方式到底该如何选择呢？正文：一、独立供电模式独立供电的好处独立供电是指在每个摄像机前端安装独立的安防监控电源，此安防监控电源只为一个摄像机提供电力供应。

独立供电原理图如下：1、检修简单，更换电源简易因为每个摄像机都有独立的安防监控电源，在摄像机出现故障的时候，可以迅速就出现故障的摄像机进行故障排查。

若检查出因安防监控电源引起的故障，仅需对单个故障电源进行修理货更换。

2、避免出现监控系统瘫痪现象集中供电模式下的供电系统一旦出现问题，且没有采用UPS，将会导致整个监控系统无法正常工作，陷入瘫痪状态。

而在独立供电模式下，因安防监控电源的故障，而导致单个或数个摄像机无法工作，避免出现监控系统瘫痪现象。

独立供电的不足1、成本过高多个独立安防监控电源的成本之和，一般要比同等功率输出的集中电源要高。

此成本，不将线缆成本计算在内。

2、遭遇外力破坏的几率更高因为独立安防监控电源往往与摄像机距离较近，若是在室外条件下，更容易遭受日晒雨淋、雷击等外力破坏因素的影响。

因此选择户外专用的独立安防监控电源，尤其要注重该独立安防监控电源的防护性能。

二、集中供电模式在220V电源处接12V集中电源一个，再用2*1.0红黑电源线分别接给摄像头，12V供电距离不可超过100米。

在接个单个电源线接头，再把单个电源线接头和监控摄像头电源接头相连接即可。

集中供电方式是指在监控室或某个中间点采用12V开关电源向前端负载集中供电。

与独立供电模式相比，最大的差别在于一个电源可以为多个摄像机提供电力供应。

集中供电的原理图：集中供电的作用数据中心的管理对象主要包括基础设施与IT基础架构两大部分，如配电、网络设备、安保等。

集中监控的目的就是要能够通过管理与技术的应用，对基础设施与IT基础架构的运行情况进行监视，实现故障与异常的实时发现与通知；此外还可以通过对监控数据搜集与整理，为容量管理、事件管理、问题管理、符合性管理提供分析的基础，最终实现数据中心高可用性的目标。

安防监控摄像机电源连接法本论坛曾经有人给建议说开设个安防监控板块。

但是考虑各方面因素从而无法实现。

那么我将在硬件区开展安防监控方面的知识与技术普及。

现本人将以我自己给别人安装监控的经验传给各位电脑城的技术员们。

供各位参考与学习。

以前我曾经讲过各种摄像机的参数。

与摄像机与采集卡、接头的连接法等。

下面介绍一下监控摄像机的各种电源连接法。

一、红外摄像机专用电源连接法1、12V1A单个电源：注意一下。

此电源只能适合红外摄像机。

不适合阵列式摄像机。

请看图片1此电源的连接方式为：线材选择一体线和电源线+视频线的均可。

连接方式为将电源盒的AC头剪断【注意不是带插头那头】然后该电源盒连接在屋里插排上。

剪断的AC头连接在摄像机的电源头上即可。

2、集中电源盒：此电源盒分5A、10A、20A、30A以上等等。

一般普通红外摄像机的耗电量就1A。

所以5A应该可以连接5个摄像机。

但也不是绝对。

为什么呢。

因为有些劣质电源10A的才能连接5个。

5A的才能连接两个摄像机。

而且注意的一点。

此电源盒不支持阵列式摄像机。

下面看图片2、3。

便是该电源盒的连接法。

像图片4中你还可以把AC电源头去掉。

用监控电源线直连。

把电源头连接在摄像机与监控电源线上。

二、阵列式摄像机专用电源连接法1、12V2A室外防水电源盒【1】大家注意一点由于阵列式摄像机耗电量大。

所以必须用2A 电源。

而且就近供电。

就是说把电源盒必须放在摄像机附近。

如果延长电源线不就近供电。

那么该摄像机的供电就不足12V2A那么摄像机晚上会没有图像的。

连接方式请看图片4.图中已经说了如果要延长电源线。

可以将带电源插头那个接头用剪刀剪下。

剪下的用于连接在屋里的插排上。

断头就接在监控电源线上。

2、12V2A室外防水电源盒【白盒】这个图片中已经非常简单明了了。

连接方式我就不介绍了。

看图片你们就应该会了。

请看图5。

三、红外摄像机与阵列式摄像机的外观区别1、红外摄像机：请看图片62、阵列式摄像机：请看图片7附注：本文乃是本人原创。

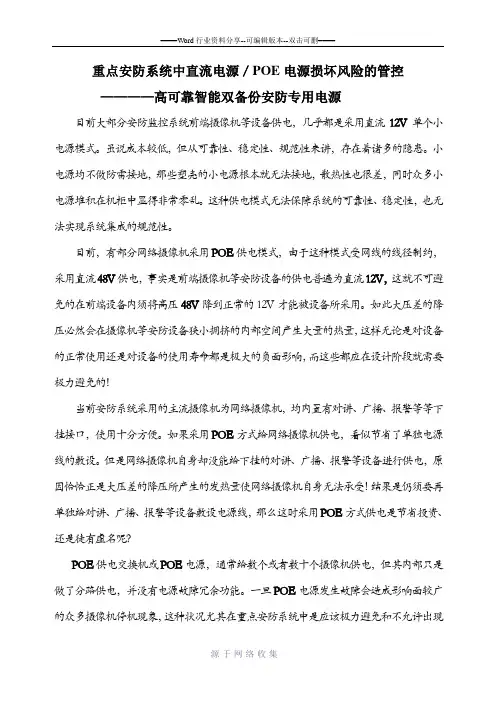

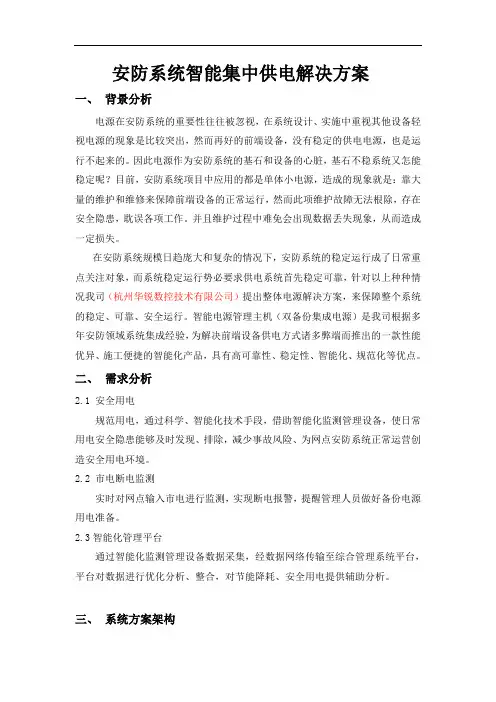

重点安防系统中直流电源／POE电源损坏风险的管控————高可靠智能双备份安防专用电源目前大部分安防监控系统前端摄像机等设备供电，几乎都是采用直流12V单个小电源模式。

虽说成本较低，但从可靠性、稳定性、规范性来讲，存在着诸多的隐患。

小电源均不做防雷接地，那些塑壳的小电源根本就无法接地，散热性也很差，同时众多小电源堆积在机柜中显得非常零乱。

这种供电模式无法保障系统的可靠性、稳定性，也无法实现系统集成的规范性。

目前，有部分网络摄像机采用POE供电模式，由于这种模式受网线的线径制约，采用直流48V供电，事实是前端摄像机等安防设备的供电普遍为直流12V，这就不可避免的在前端设备内须将高压48V降到正常的12V才能被设备所采用。

如此大压差的降压必然会在摄像机等安防设备狭小拥挤的内部空间产生大量的热量，这样无论是对设备的正常使用还是对设备的使用寿命都是极大的负面影响，而这些都应在设计阶段就需要极力避免的！当前安防系统采用的主流摄像机为网络摄像机，均内置有对讲、广播、报警等等下挂接口，使用十分方便。

如果采用POE方式给网络摄像机供电，看似节省了单独电源线的敷设。

但是网络摄像机自身却没能给下挂的对讲、广播、报警等设备进行供电，原因恰恰正是大压差的降压所产生的发热量使网络摄像机自身无法承受！结果是仍须要再单独给对讲、广播、报警等设备敷设电源线，那么这时采用POE方式供电是节省投资、还是徒有虚名呢？POE供电交换机或POE电源，通常给数个或者数十个摄像机供电，但其内部只是做了分路供电，并没有电源故障冗余功能。

一旦POE电源发生故障会造成影响面较广的众多摄像机停机现象，这种状况尤其在重点安防系统中是应该极力避免和不允许出现的！要做到这一点仅凭传统的单个小电源、POE供电模式是绝对实现不了的，正是顺应了这种市场的实际强烈需求才出现了“高可靠智能双备份安防专用电源”。
