动环监控系统硬件维护手册(全)

监控系统维护手册一、概述监控系统维护手册旨在提供对监控系统的维护指南，以确保系统的稳定运行和有效性。

本手册将介绍监控系统的基本原理、常见问题解决方法以及维护流程和注意事项。

二、监控系统基本原理1. 监控系统的定义：监控系统是一种用于实时监测和管理各类设备、系统或环境的技术手段，通过采集、传输、处理和展示数据，以提供实时的状态信息和预警功能。

2. 监控系统的组成：监控系统由传感器、数据采集设备、数据传输设备、数据处理设备和展示设备等多个组件组成，各组件之间通过网络连接进行数据传输和交互。

3. 监控系统的工作原理：监控系统通过传感器采集设备或环境的数据，将数据传输至数据采集设备，然后经过数据处理设备的处理和分析，最终展示在展示设备上供用户查看和分析。

三、常见问题解决方法1. 数据采集异常：当监控系统无法正常采集设备或环境数据时，首先需要检查传感器的连接是否正常，确保传感器与数据采集设备之间的连接稳定。

如果连接正常，可以尝试重新启动数据采集设备或检查设备设置是否正确。

2. 数据传输故障：如果监控系统无法将采集到的数据传输至数据处理设备，可以先检查网络连接是否正常，确保数据传输设备与数据处理设备之间的网络通畅。

如果网络连接正常，可以尝试重新启动数据传输设备或检查设备设置是否正确。

3. 数据处理错误：当监控系统展示的数据异常或错误时，可以先检查数据处理设备的设置和算法是否正确，确保数据处理设备能够准确地对采集到的数据进行处理和分析。

如果设置和算法正确，可以尝试重新启动数据处理设备或升级软件版本。

四、维护流程和注意事项1. 定期检查硬件设备：定期检查监控系统的硬件设备，包括传感器、数据采集设备、数据传输设备和数据处理设备等，确保设备的正常运行和连接稳定。

2. 定期更新软件版本：定期更新监控系统的软件版本，以获取最新的功能和修复已知的问题，同时提升系统的性能和安全性。

3. 数据备份和恢复：定期备份监控系统的数据，并建立完善的数据恢复机制，以防止数据丢失和系统故障时能够及时恢复。

EMERSON动环FSU操作手册一、设置TCP/IPv41、打开控制面板——进入网络和共享中心——更改适配器设置——本地连接（以太网）——右键属性（这是其中一种方法）——双击“TCP/IPv4”——修改TCP/IPv4（如图所示）图一右键属性图二双击TCP/IPv4图三修改TCP/IPv42、输入网址“192.168.100.100”，登陆账号user，密码emerson图一登陆页面二、系统页面介绍2.1实时监控图二事件图三控制2.1.2实时监控——智能设备——gps（基本功能一样）2.1.3实时监控——智能设备——开关电源（基本功能一样）图一信息2.2实时监控——IP视频图一ip视频2.2.1实时监控——IP视频——登陆摄像头（账户admin 密码 Enp12345）图二登陆页面2.2.2实时监控——IP视频——登陆摄像头——配置（如果想要摄像头能够回放，抓图）——高级设置——存储——录像计划——启用录像计划——编辑图二配置录像计划（最后保存）图三录像（紧接着图二）图4抓图图五抓图编辑（end）2.3配置——站点配置（主要为更换设备操作，维护不用管此步骤）图一配置——站点配置2.3.1导入数据○1登陆铁塔平台（http://180.153.49.130:9000/baf/jsp/uiframe/frame.xhtml）——导航菜单，资源管理——站址管理——查询图一查询图二导出编码○2直接导入编码（End）2.3.2关于处理协议不匹配问题的操作或更换FSU后配置文件操作步骤注：开关电源跟换协议步骤是一样的，按从上到下的顺序依次选择填写2.4铁塔——L2TP VPN（这个要记住，今后换设备后，只有填写了这个才能上线）注：远程连接所用到vpn就是这个180.153.49.167180.153.49.1702.4.1铁塔——无线状态其他没有涉及的页面问不常用的，如有兴趣可自行探索，系统介绍到此为止，如有误笔，还请斧正作者万杰11。

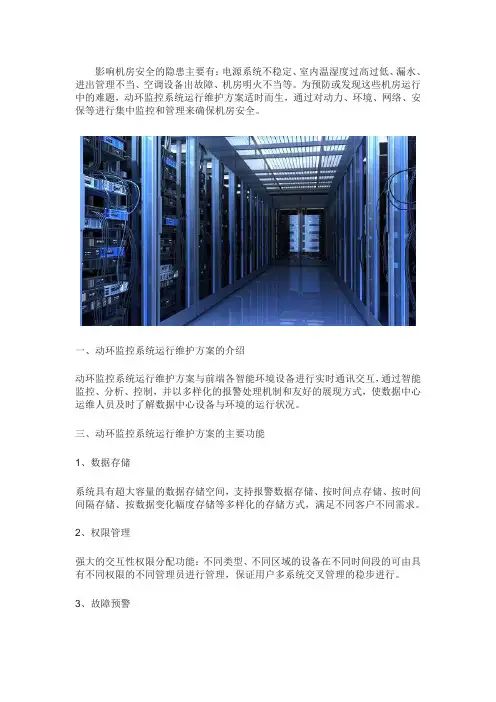

影响机房安全的隐患主要有：电源系统不稳定、室内温湿度过高过低、漏水、进出管理不当、空调设备出故障、机房明火不当等。

为预防或发现这些机房运行中的难题，动环监控系统运行维护方案适时而生，通过对动力、环境、网络、安保等进行集中监控和管理来确保机房安全。

一、动环监控系统运行维护方案的介绍
动环监控系统运行维护方案与前端各智能环境设备进行实时通讯交互，通过智能监控、分析、控制，并以多样化的报警处理机制和友好的展现方式，使数据中心运维人员及时了解数据中心设备与环境的运行状况。

三、动环监控系统运行维护方案的主要功能
1、数据存储
系统具有超大容量的数据存储空间，支持报警数据存储、按时间点存储、按时间间隔存储、按数据变化幅度存储等多样化的存储方式，满足不同客户不同需求。

2、权限管理
强大的交互性权限分配功能：不同类型、不同区域的设备在不同时间段的可由具有不同权限的不同管理员进行管理，保证用户多系统交叉管理的稳步进行。

3、故障预警
故障预警机制可在故障产生前给管理人员发送通知，使得故障能免于产生或迅速解决，提前预防故障产生，减少财产损失。

4、报警管理
多样化的报警组、报警方式分配原则让您随时随地接收到报警，包括按时段分配，按设备分配等方式；报警方式包括微信、短信、电话、邮件、声光、语音、APP 推送等方式，保证及时发送，精确通知告警。

5、能耗管理
能耗管理功能实时展示机房各大/小区域、设备的电量、PUE等参数值，使管理人员实时了解机房能源消耗情况，是否达到建设标准，为节能减排实施提供参考依据。

6、报表输出
系统将所保存的历史数据、操作记录、事件日志等记录生成各种图表方式进行管理。

目录第一部分动环监控系统模块介绍 (3)第一节 PESM2000S集中监控仪介绍（完全独立监控） (3)1、PESM2000S集中监控仪接入监控内容如下： (3)2、PESM2000S（V5.4）集中监控仪通道定义表： (3)3、PESM2000S内部接线说明及接线参考示意如下图： (5)第二节 PESM2000I集中监控仪介绍（简化独立监控） (6)1、PESM2000I集中监控仪接入监控内容如下： (6)2、PESM2000I（V5.4）集中监控仪通道定义表： (6)3、PESM2000I主控板输入输出插座接线表 (7)4、PESM2000I监控模块端子分布示意图： (9)第二部分动环监控系统模块变送器维护 (10)第一节模拟量传感变送器接线及维护说明 (10)1、三相电压变送器接线图 (10)2、温度变送器接线图 (10)3、湿度变送器接线图 (11)4、电池表面温度变送器接线图 (11)5、电池总电压TK-22的接线图： (11)第二节开关量监控接线及维护说明 (12)1、积水变送器接线图 (12)2、烟雾传感器接线图 (12)3．简单门禁（门磁开关）接线图 (13)4．IAD-1停电、缺相隔离取样器接线图 (13)5．IAD-2隔离取样器接线图 (14)6．IAD-1停电、缺相隔离取样器接线图 (14)7．IAD-3隔离取样器接线图 (15)第三节设备远程控制接线及维护说明 (15)1．一般空调接线图 (15)2．三洋空调接线图 (16)第四节智能设备接线及维护说明 (16)1．CPEM8581模块接线 (16)2．智能设备通讯的维护 (17)第五节电池组接线及维护说明 (18)1．电池组接线图 (18)2．电池电压数据异常维护 (19)第六节集中监控仪与时隙插入器之间接线及维护 (20)1．集中监控仪与时隙插入器之间接线 (20)2．E1设备设置、链路调试检测方法 (20)第三部分传输设备硬件接线及维护 (23)第一节YTD-2000ETIA E1线路时隙插入器 (23)1．功能及特点 (23)2．面板及拨码开关设置介绍 (23)3．ETIA时隙设备接线及设置说明 (24)第二节YTD-2000ETIB E1线路时隙插入器 (25)1．功能及特点 (25)2．面板及拨码开关设置介绍 (26)3．跳线器的设置 (27)4．ETIB时隙设备接线及设置说明 (27)第三节NPort Express DE-211串口联网服务器 (28)1．功能及特点 (28)2．面板指示灯及拨码开关设置介绍 (28)3．硬件设置及接线 (28)第四节TRA－10BT/E1转换器 (29)1．功能、特点及应用 (29)2．面板指示灯、端口及拨码开关设置 (29)3．设备接线 (30)4．常用组网连接 (31)第四部分模块采集故障原因及处理 (32)1．采用2M组网（使用时隙插入器ETIB传输设备） (32)2．采用IP组网（使用DE211传输设备） (33)3．采用PSTN组网（使用MODEM传输设备） (34)4．采用RS-485通信组网 (35)第一部分动环监控系统模块介绍第一节 PESM2000S集中监控仪介绍（完全独立监控）1、PESM2000S集中监控仪接入监控内容如下：2、PESM2000S（V5.4）集中监控仪通道定义表：模拟量通道通道名称定义采用传感器通道0 AB线电压（采用三相电压变送器TK-3VD或TK-3V）通道1 BC线电压（采用三相电压变送器TK-3VD或TK-3V）通道2 CA线电压（采用三相电压变送器TK-3VD或TK-3V）通道3 A相电流（采用三相电流变送器TK-3AD）通道4 B相电流（采用三相电流变送器TK-3AD）通道5 C相电流（采用三相电流变送器TK-3AD）通道6 温度（采用温度变送器JT55）通道7 湿度（采用湿度变送器HUM-1500或JH55）通道8 直流电压（采用直流电压变送器TK-22）通道9 直流电流（采用直流电流变送器TK-23）通道10 电池充放电流I1 （采用充放电流变送器TK-24）通道11 电池充放电流I2 （采用充放电流变送器TK-24）通道12 电池组1表面温度1 （采用表面温度变送器TEM-300）通道13 电池组1表面温度2 （采用表面温度变送器TEM-300）通道14 电池组2表面温度1 （采用表面温度变送器TEM-300）通道15 电池组2表面温度2 （采用表面温度变送器TEM-300）开关量通道号通道名称定义采用传感器通道0 积水1 （采用TK-94，OCM输出）通道1 积水2 （采用TK-94，OCM输出）通道2 火警1 （采用1412，常闭触点输出）通道3 火警2 （采用1412，常闭触点输出）通道4 盗警1 （采用PS1531，触点输出）通道5 盗警2 （采用PS1531，触点输出）通道6 主空开（采用IAD-2，OCM输出）通道7 开关电源空开（采用IAD-2，OCM输出）通道8 空调空开1 （采用IAD-2，OCM输出）通道9 空调空开2 （采用IAD-2，OCM输出）通道10 停电（采用IAD-1，OCM输出）通道11 缺相（采用IAD-1，OCM输出）通道12 通道12通道13 A相保险（采用信号保险，常闭触点输出）通道14 B相保险（采用信号保险，常闭触点输出）通道15 C相保险（采用信号保险，常闭触点输出）通道16 在线1 （采用IAD-3，OCM输出）通道17 制冷1 （采用IAD-3，OCM输出）通道18 制热1 （采用IAD-3，OCM输出）通道19 故障1 （采用IAD-3，OCM输出）通道20 在线2 （采用IAD-3，OCM输出）通道21 制冷2 （采用IAD-3，OCM输出）通道22 制热2 （采用IAD-3，OCM输出）通道23 故障2 （采用IAD-3，OCM输出）备注：开关量通道S0-S15告警均为1有效，空调通道S16-S23状态均为0有效。

动力环境监控系统日常维护手册1.1.监控系统的基本要求对通信电源、机房空调实施集中监控管理，是对分布的各个独立的电源系统和系统内的各个设备进行遥测、遥信、遥控，实时监视系统和设备的运行状态，记录和处理相关数据，及时侦测故障，通知人员处理，从而实现通信局(站)的少人或无人值守，以及电源、空调的集中监控维护管理，提高供电系统的可靠性和通信设备的安全性。

监控系统是采用数据采集技术、计算机技术和网络技术以有效提高通信电源、机房空调维护质量的先进手段。

监控系统所监控设备的遥信、遥控、遥测项目参照信息产业部下发的《通信电源、机房空调集中监控管理系统暂行规定》。

1.2.监控系统安全管理(以下内容摘自相关规定)1.2.1.安全机制1.系统应从主机配置或网络配置上得到双机热备份或各主机之间互为备份的功能，使监控中心系统运行安全。

2.监控系统应有自诊断功能，随时了解系统内各部分的运行情况，做到对故障的及时反应。

3.非专线方式，通过拨号进入监控主机用的号码资源不对外公开。

1.2.2.用户权限1.为保证监控系统的正常运行，在监控中心和监控站分别对维护人员按照对监控系统拥有的权限分为一般用户、系统操作员和系统管理员。

2.一般用户指完成正常例行业务的用户，能够登录系统，实现一般的查询和检索功能，定时的打印所需报表，响应和处理一放告警；系统操作员除具有一般用户的权限以外，还能够通过自己的帐号与口令登录系统，实现对具体设备的遥控功能；系统管理员除拥具有系统操作员的权利外，还具有配置系统参数，用户管理的职能。

系统参数是保障系统正常运行的关键数据，必须由专人设置和管理；用户管理实现对一般用户和系统操作员的帐号、口令和权限的分配与管理。

3.所有登录口令均作机密处理，维护人员之间不需相互打听；系统管理员有必要时可以更改某帐号的口令。

4.不同的操作人员应有不同的口令，所有系统登录和遥控操作数据必须保存在不可修改的数据库内，定期打印，作为安全记录。

动环维护方案第1篇动环维护方案一、项目背景随着我国经济的快速发展，各类产业园区、数据中心、通信基站等场所对动力环境监控系统（以下简称“动环系统”）的依赖程度越来越高。

动环系统运行的安全稳定对保证生产、提高效率具有重要意义。

为确保动环系统设备正常运行，降低故障率，提高系统可靠性，制定一套合法合规的动环维护方案至关重要。

二、维护目标1. 确保动环系统设备运行安全、稳定、高效。

2. 提高设备使用寿命，降低故障率。

3. 提升动环系统整体性能，满足生产需求。

4. 合法合规，确保维护工作顺利进行。

三、维护范围1. 动环系统硬件设备：包括但不限于电源系统、空调系统、消防系统、监控系统等。

2. 动环系统软件平台：包括监控系统软件、数据分析软件等。

3. 相关配套设施：包括配电柜、电缆、通信线路等。

四、维护内容1. 设备检查：定期对动环系统设备进行巡检，检查设备运行状态、连接线缆、外观等，发现问题及时处理。

2. 系统优化：根据设备运行情况，调整系统参数，优化设备性能。

3. 故障处理：对发生的故障进行及时响应和处理，确保系统正常运行。

4. 维护保养：定期对设备进行保养，包括但不限于清洁、润滑、更换损坏部件等。

5. 软件升级：根据厂家更新情况，及时为动环系统软件平台进行升级，提高系统性能和安全性。

6. 培训与技术支持：为使用人员提供培训和技术支持，提高使用人员操作水平和故障处理能力。

五、维护流程1. 制定维护计划：根据设备特点和使用需求，制定详细的维护计划，包括维护周期、维护内容、责任人等。

2. 维护实施：按照维护计划，对动环系统进行定期维护。

3. 故障处理：发生故障时，及时响应，按照预定流程进行故障处理。

4. 检查验收：维护完成后，对设备进行检查验收，确保维护质量。

5. 档案管理：建立动环系统维护档案，记录维护时间、内容、故障处理情况等，以便查询和追溯。

六、维护周期1. 设备检查：每月进行一次全面巡检。

2. 系统优化：每季度进行一次系统优化。

动环维护手册Prepared by拟制张灏zwx290637Date日期2015-11-01Reviewed by 审核人Date 日期Authorized by批准Date 日期Huawei Technologies Co., Ltd.华为技术有限公司All rights reserved版权所有侵权必究修订声明修订记录目录1、典型案例 (6)1.1案例一：开关电源长时间无法接入 (6)1.2案例二：FSU接入上网模块后，无法上网 (7)1.3案例三：温湿度传感器接入失败 (9)1.4案例四：现网无法登录Web界面 (10)1.5案例五：FSU2.0 无法接入华为电源 (12)1.6案例六：红外传感器的供电接线错误 (12)1.7案例七：FSU上报“监控模块故障告警” (13)1.8案例八：网管侧不能正常上报告警 (14)1.9案例九：网管频繁上报告警 (15)1.10案例十：电池电流一直为0 (16)1.11案例十一：开关电源通信失败告警 (16)1.12案例十二：门磁告警无法消除 (17)1.13案例十三：开关电源接入问题 (17)1.14案例十四：离线问题处理 (21)2FAQ (26)2.1接入上网模块后，FSU显示屏上获取不到公网IP和虚拟IP？ (26)2.2接入上网模块后，FSU显示屏上获取到公网IP，但一直获取不到虚拟IP？ (27)2.3FSU近端查看有公网IP和虚拟网IP，但是网管上却显示离线? (27)2.4FSU无法获取GPS信息? (27)2.5温湿度传感器无法接入FSU? (27)2.6FSU上已没有红外告警，但是网管上还是有红外告警? (27)2.7未安装红外传感器，但FSU上一直显示“红外传感器告警”? (27)2.8设备协议包上传完毕，点击本机升级后，提示“无设备需要升级”? (27)2.9开关电源无法接入FSU? (28)2.10电脑无法近端登录FSU? (28)2.11华为开关电源，使用485接线方式，无法接入FSU? (28)2.12站点在线，近端FSU上有开关电源及温湿度的数据，但网管上自动测试无法通过? 282.13CPMU01开关电源无法产生整流模块通信失败告警? (28)2.14艾默生M221S开关电源没有告警，但是FSU上报“整流模块风扇故障”和“整流模块限功率”告警? (28)2.15艾默生M221S开关电源只上报“交流缺相”告警，不上报“交流停电”告警?282.16中兴开关电源无法上报交流停电告警? (28)2.17动力源DUM48/50B1、中达MCS3000D电源无法上报交流停电告警? (29)2.18新建站无整流模块电流、电池组电流导致无法交维? (29)2.19铁塔上使用“远程调整”功能更改浮充电压，返回值为“成功”，但交维验收时，该项还是无法通过? (29)2.20测试交流停电告警时，需断开电源的交流输入空开，存在站点掉电风险? (29)2.21中恒和动力源接入后液晶屏没有显示？ (29)2.22中恒电源接入后，为什么没有显示三相交流电压？ (29)2.23新的水浸如何接入？ (29)2.24如何连接FSU与新的中交信达上网模块？ (30)2.25电池中点检测线缆在多组并联、BAT_MID无空间安装的电池上怎么办？ (30)2.26电池电流为0，交维评审不通过怎么办？ (30)2.27告警上报给FSU为什么需要很长时间？ (30)2.28现场需要新的电源无法接入怎么办？ (30)2.29IP摄像头未接入/U盘未存储图片？ (30)2.30电池中点电压不平衡怎么办？ (31)2.31整流模块通信失败/故障怎么办？ (31)2.32告警未消除/上报怎么办？ (31)2.33开关电源通信失败/无法接入怎么办？ (31)2.34网管上无温湿度传感器数据怎么办？ (31)2.35近端蓄电池电压显示“—“怎么办？ (32)2.36网管信息上显示在线，但是FSU IP一直在变动怎么办？ (32)2.37近端活动告警里面出现CIM、EFUSE通信失败告警怎么办？ (32)2.38频繁出现烟雾告警怎么办？ (32)3告警 (32)3.1环境高高温 (32)3.2门磁告警 (33)3.3水浸告警 (34)3.4烟雾告警 (35)3.5环境高温 (36)3.6环境低温 (37)3.7环境高湿 (38)3.8环境低湿 (39)3.9环境温度传感器未接 (39)3.10环境温度传感器故障 (40)3.11环境湿度传感器未接 (41)3.12环境湿度传感器故障 (42)3.13玻璃碎告警 (43)3.14红外传感器告警 (43)3.15振动告警 (44)3.16电子门锁 (45)3.17BIM (46)3.18CIM (46)3.19交流电表 (47)3.20摄像头 (48)3.21直流电表 (48)3.22智能空调 (49)3.23AIM (50)3.24温湿度传感器 (50)3.25空调远程控制器 (51)1 、典型案例1.1 案例一：开关电源长时间无法接入问题处理人：张军军现象描述：西藏拉萨一站点出现电源模块长时间接入不进去，根据一线发回的图片，查看接线线序正确。

移动基站动环监控工程安装
技术手册
合肥佳讯数码科技有限公司 二零零六年二月
PDF 文件使用 "pdfFactory Pro" 试用版本创建
工程安装规范
一、基站机房安全管理要求
1、工程人员必须遵守机房管理的有关制度和规定要求，服从移动公司的管 理，否则造成不良后果由相关人员承担；
2、工程人员在进入机房时，要首先了解机房设备的运行情况，发现设备运 行存在异常情况时，应向移动公司的相关管理人员通报；
3、工程人员在机房内要文明施工，在施工过程中，不得随意碰触在运行设 备，要确保施工工作不影响在网设备的运行；
4、如因施工的操作不当造成在网运行设备中断，应立即向移动公司的相关 管理人员通报，要求其给予支持、帮助，未经移动公司管理人员许可，不得对在 网运行的设备进行任何操作；
2、在维修中必须按规范要求施工，确保用户设备的正常使用，不许随意打开用 户的机房设备，以及不许随意拉扯用户的各类线缆和光纤等；
洲际智能开关电源
序号 1 2 3
JS24C 设备开关电源接口（公头） 智能开关电源（DB9 母头）
DB9--2 （RXD）
3
DB9--3 （TXD）
2
DB9--5 （GND）
5
三芯电缆线色 红色 蓝色 黑色
爱默生智能开关电源
序号 1 2 3
JS24C 设备开关电源接口（公头） 智能开关电源（DB9 母头）
动力源智能开关电源
序号 1 2 3
JS24C 设备开关电源接口（公头） DB9--2 （RXD） DB9--3 （TXD） DB9--5 （GND）
智能开关电源（DB9 母头） 3 2 5
三芯电缆线色 红色 蓝色 黑色

持久动力打造可靠网络 ZXM10集中监控系统故障处理 持久动力源于精细故障分析处理方法进行归纳总结，以供维护人员参考 对比法----把出故障的数据配置或设备与正确的数据配置或设备进行比较，找到不同点，进行分析
解决问题。此种方法需要一种正确的参照系即正确的数据配置或正常运行的设备 ；
RS485与RS422相似，但只需两根线，只 能半双工通信（即不能同时收发，只能在 接收完成后发送数据）
RS232和RS422可全双工通信
持久动力打造可靠网络
RS485组网
D+ D-
持久动力源于精细管理
上位机 要求 通信协议相同 设备地址不同
D D + D D + D D + -
设备一
设备二
设备三
经验处理法---维护人员根据自己或别人积累的经验，在维护过程中遇到故障时，首先依据以往对
类似故障的处理做法进行故障的排除处理的方法。此方法处理快速，但需要维护人员长期不断 积累经验，有时会造成错误判断（因为同一种故障现象可由不同原因造成）；
实际维护过程中，还应注意故障现象是个别现象还是普遍现象，以进一步缩小故障定位
传感器/变送器：a）工作电压+5V或±12V， b）信号输出电压和公式理论值或正常工作状态下的经验值做比较；） 4）查----接线/接头：接线是否正确，接触是否良好，是否断线，是否接错端口
持久动力打造可靠网络 持久动力源于精细管理
ZXM10集中监控系统网管系统组成
综合业务台---主要功能为实时显示各被控端局监控对象的状态和参数，
持久动力打造可靠网络
例行维护建议
持久动力源于精细管理
• 例行维护建议 l 保持机房清洁干净。 l 严禁在设备的计算机终端上玩游戏，不要装入其他不必要的软 件或将计算机挪为他用。 l 发现问题应及时处理，处理不了的问题应及时向中兴公司驻当 地办事处联系解决。 l 遇到紧急情况不要紧张，切忌手忙脚乱。 l 对设备硬件进行操作前应有防静电措施，尽量避免带电操作。 l 不要轻易复位、加载或轻易改动局数据，改动局数据前要做数 据备份，改动后一周内确认机器运行无误，要删除备份数据。 l 网管口令应该按级分割，严格管理，定期更改，并只向维护责 任人发放。

拓展视野
积极参加行业交流、技术研讨会等活动，拓展视野、结交同行，提升个人影响力。
培养创新思维
鼓励创新思维，勇于尝试新方法、新思路解决问题，提高解决问题的能力与效率。
2024/1/28
38
THANKS
感谢观看
2024/1/28
39
36
未来发展趋势预测
智能化发展
随着人工智能技术的不断进步，未来监控 系统将更加智能化，实现自动识别、分析
预警等功能。
云计算与物联网融合
云计算将为监控系统提供强大的计算与存 储能力，物联网技术将实现监控设备与其
他智能设备的互联互通。
2024/1/28
高清化与大数据应用
高清监控设备将成为主流，大数据技术在 监控领域的应用将更加广泛，提高数据处 理效率与准确性。
系统软件应用
培训学员熟练掌握监控系统软件的操作，包 括参数设置、数据存储、报警处理等。
2024/1/28
案例分析与实践
通过实际案例，让学员了解监控系统在实际 应用中的常见问题及解决方案。
32
培训考核方式及标准
理论考试
采用闭卷形式，考核学员 对监控系统基本原理、设 备操作与维护等理论知识 的掌握程度。
下载更新
从官方网站下载最新的软件更新包。
测试验证
更新完成后进行系统测试，确保系统正常运 行。
18
数据备份与恢复策略
定期备份
备份存储
设定定期备份计划，对监控数据进行备份 ，防止数据丢失。
将备份数据存储在安全可靠的存储设备中 ，如专用硬盘、网络云存储等。
数据恢复
灾难恢复
在数据丢失或损坏时，及时启动数据恢复 计划，恢复丢失的数据。
下了坚实基础。

r通讯威科技1VIcssa^c V,-tech深圳市通讯威科技有限公司EP-MEVP SYSTEM动力环境集中监控系统安装使用说明书版本2.0目录第一章软件的安装卸载升级.................................................... 3..1.1 软件安装对计算机的配置要求 .............................................. 3..1.2 软件的安装 .............................................................. 3...1.3 软件的卸载 .............................................................. 8...1.4 软件的升级 ............................................................................... 1..0 .第二章软件的基本操作 ............................................................................... 1..0 .2.1 登录和进入软件操作界面 ............................................................................... 1..0 .2.2 添加/设置/修改/删除硬件设备以及参数设置 ................................ 1.22.2.1添加/设置控制器、采集器参数......................................... 1..22.2.2修改/删除硬件设备................................................... 2..22.3 监控设置及记录查询 ............................................................................... 2..6 .2.3.1 报警方式定义....................................................... 2..6.2.3.2 语音电话报警....................................................... 3..0.2.3.3 短信报警........................................................... 3..0.2.3.4 监控实时记录....................................................... 3..3.2.3.5 监控报警记录....................................................... 3..4.2.3.6 温湿度数据记录...................................................... 3..42.3.7UPS监控数据记录 (35)2.3.8电话短信报警数据记录................................................ 3..62.3.9空调监控数据记录.................................................... 3..72 .4如何添加/修改/删除电子地图............................................. 3..82.4.1添加电子地图.......................................................3..8.2.4.2修改电子地图....................................................... 4..1.2.4.3 删除电子地图....................................................... 4..2.2.5如何在电子地图中添加/修改/删除监控点 .................................. 4. 32.5.1添加监控点......................................................... 4..3.2.5.2修改监控点......................................................... 4..5.2.5.3删除监控点......................................................... 4..6.2.5.4添加地图连接....................................................... 4..6.2.6电子地图中的报警和复位.................................................. 4..82.7如何增加系统用户信息和授权 .............................................. 4..82.8如何注册系统5..1.2.9数据库维护5..3.第三章WEB 查询服务 ............................................................................... 5..5 .3.1：软件安装对计算机的配置要求 ............................................. 5..5 3.2：安装W EB 查询服务：..................................................... 5..5 3.3：配置W EB 查询服务：..................................................... 5..7 3.4：登录和使用W EB 查询服务：............................................... 5..7第一章 软件的安装、卸载、升级1.1软件安装对计算机的配置要求CPU 内存 硬盘 显示 主频1.6GHz 或以上最低要求256MB [推荐512MB]系统驱动器上需要100MB 以上的可用空间Super VGA （1024x768）或更高分辨率的显示器（颜色设置为 256色或更咼）鼠标Microsoft 鼠标或兼容的指点设备操作系统： Win dows 2000 Win dows XPWindows 7 （管理员权限） Microsoft Win dows Server 2003 Microsoft Win dows Server 20081.2软件的安装系统会弹出安装界面（如下图），执行光盘0 目录【安装软件】里面的首先将光盘对于下列组件-NET Framew&rk 2 0诸闻读以下许可协谀.按Page 可闻读悔诩的耳余部分・MICROSOFT 软件补充程存许可条歌MICROSOFT .MET FRAMB/VORK2.0 (适用于 MICROSOFT WINDOWSOPERATING SYSTEM iMICROSOFT WINDOWS INSTALLER 20MICROSOFT WINDOWS INSTALLER 11'.■' Dncsc^t '二moptEin ｛或 P .1 ^ncst/t Sorziorst.oi'在燈所在地的分公司)现授 爭您恭补充程序的许可证.如果您荻潯了便用M =rz S ^ -S 操作采 址软件f 皱件)的许山证，您可且便用卓补充無展如果鰹滾有饺软 件的许可证I 则不導使用，您可以随该软件的毎份荻帶有效许可的訓本 便用F 肆!补充程序- w日直看EULA 叫I 打印您彊赛蛙起的许可协该薜菽吗？如果选握不援畫■安装稈序将会关闭°要安装此软件」您必須接受吐枷议口注意： Framework 软件包和中文语言包，是必需安装的。

（完整版）监控系统维护手册弱电系统故障维护手(SOP) 册弱电系统故障维护手册 - 视频监视系统一、CCTV系统视频监视系统故障现象一1. 故障现象描述： DVR主机端无图像输出2. 故障检查步骤：2.1、确认摄影机电源供给是否正常?（通过测试摄影机端电源电压来确认）2.2、确认视频线缆两端BNC接头是否焊接（或压接）正常?（确认无虚焊、脱焊屏蔽层与中心导线无接触现象）2.3、用确认工作正常之摄影机更换故障摄影机 ?2.4、更换 DVR输入端口 ?2.5、检查线缆是否短路或断路 ?视频监视系统故障现象二1. 故障现象描述：分控或远端监视器无图像显示（黑屏）2. 故障检查步骤：2.1、请确认分控或远端监视器电源是否供给正常（监视器电源指示灯是否常亮?）2.2、确认视频线缆两端BNC接头是否焊接（或压接）正常?（确认无虚焊、脱焊确认屏蔽层与中心导线是否有接触）视频监视系统故障现象三1. 故障现象描述：矩阵键盘切换图像时无反应或无法切换图像2. 故障检查步骤：2.1、检查矩阵键盘供电是否正常 ?2.2、检查矩阵键盘数据线（控制线缆）与矩阵连接是否正常 ? 2.3、矩阵键盘地址码是否被改动 , 请咨询设备管理人员确认键盘地址码后再使用矩阵键盘 ?2.4、矩阵键盘是否处于锁定状态, 请用密码登录后再使用 . 视频监视系统故障现场四：1. 故障现场描述：图像不稳定，有波纹2. 故障检查步骤：2.1检查 BNC接头；2.2检查电源适配器；2.3测试线缆，有没有干扰；2.4安装抗干扰器视频监视系统故障现场五：1. 故障现场描述：显示器无显示2. 故障检查步骤：2.1检查电源及电源适配器；2.2检测两端 BNC头及 BNC跳线2.3检测摄像机视频监视系统故障现场六：1. 故障现场描述：黑屏2. 故障检查步骤：2.1检测摄像机电源及电源适配器；2.2重新启动摄像机（重新供电）；2.3检测摄像机视频监视系统故障现场七：1. 故障现场描述：图像出现马赛克2. 故障检查步骤：2.1检查 BNC接头；2.2检测设备，肯能是设备有问题视频监视系统故障现场八：1. 故障现场描述：显示画面有抖动感2. 故障检查步骤：2.1检查是否由于显示器刷新率设置低造成的视频监视系统故障现场九：1. 故障现场描述：系统不能录像2. 故障检查步骤：2.1检查 DVR是否设置录像功能；2.2硬盘空间不足视频监视系统故障现场十：1. 故障现场描述：图像不清晰2. 故障检查步骤：2.1调节摄像机的清晰度；2.2D VR中根据摄像机的型号及清晰度设置“普通摄像机”或“高清晰摄像机” 视频监视系统故障现场十一：1. 故障现场描述：客户端不能远程登录或只能看一个画面2. 故障检查步骤：2.1查看服务器设定的网络方式是否对应；2.2主机端没有安装解码器等可控设备软件等；2.3服务器没有设定权限给该用户视频监视系统故障现象十二：1. 故障现象描述： DVR主机端摄像机无图像输出2. 故障检查步骤：2.1、确认摄影机电源供给是否正常?（通过测试摄影机端电源电压来确认）2.2、确认视频线缆两端BNC接头是否焊接（或压接）正常?（确认无虚焊、脱焊屏蔽层与中心导线无接触现象）？2.3、镜头光圈有否打开？2.3、视频或直流驱动的自动光圈镜头控制线是否接对？2.3、用确认工作正常之摄影机更换故障摄影机 ?2.4、更换 DVR输入端口 ?2.5、检查线缆是否短路或断路 ?视频监视系统故障现象十三：1. 故障现象描述： DVR主机端摄像机图像不清晰2. 故障检查步骤2.1、镜头是否有指纹或太脏？2.2、检查焦距是否调好？2.3、视频电缆接触不良？2.4、电子快门或白平衡设置有无问题？2.5、视频线两端 BNC头是否虚焊 ,线路是否短路？2.6、视频线是否过长？2.7、检查线路周围是否存在干扰源？2.8、CS接口有否接对？视频监视系统故障现象十四1. 故障现象描述：红外摄像机夜晚无图像或者图像不清楚2. 故障检查步骤：2.1、检查摄像机是否有红外功能？2.2、摄像机红外灯是否亮？2.3、电源输出是否不足？2.4、摄像机对的方向是否和红外灯的方向一致？视频监视系统故障现象十五：1. 故障现象描述：无法控制解码器2. 故障检查步骤：2.1、信号线是否接对？2.2、同一条信号线控制线是否过长？2.3、检查解码器是否供电？2.4、检查码转换器是否拔到了输出 485 信号？2.5、检查解码器协议是否设置正确？2.6、检查波特率设置是否与解码器符合（检查地址码设置与所选的摄像机是否一致（详细的地址码拔码表见解码器说明书）？2.7、检查解码器与码转换器的接线是否接错（1-485A ， 2-B ；有的解码器是 1-485B，2-A）？2.8、检查解码器工作是否正常（老解码器断电一分钟后通电，是否有自检声；软件控制云台时，解码器的UP ，DOWN，AUTO 等端口与 PTCOM口之间会有电压变化，变化情况根据解码器而定24VOR220V ，有些解码器的这些端口会有开关量信号变化），如有则解码器工作正常，否则为解码器故障？2.9、检查解码器的保险管是否己烧坏？视频监视系统故障现象十六：1. 故障现象描述：无法控制云台2. 故障检查步骤：2.1、检查解码器电源是否工作 , 输出电压是否符合要求？2.2、检查接线是否正确？2.3、检查解码器设置（波特率, 地址）是否正确？2.4、在近端控制云台 , 如成功则检查控制线是否过长？2.5、检查终端接线端子是否被烧坏？2.6、摄像机及其防护罩等总重量超过云台的承重。

环控设备维护指导书第一章、各类风机第二章、各类风阀第三章、其它环控设备第四章、制冷系统第五章、环控设备的维护方法第一章各类风机1.1事故（排热）风机1.2回排（送、排）风机1.3空调新风机第二章各类风阀2.1组合比例风阀22排热风阀（电动、手动风阀）2.3防火阀第三章其它环控设备3.1送、排风管3.2消声器3.3排热风管第四章制冷系统4.1冷水机组4.2冷却塔4.339CBF空调箱（变风量空调箱）4.4冷冻（却）泵4.5管道第五章环控设备的维护方法5.1传动皮带松紧度的检查方法：在皮带的中间用食指将皮带按下，如皮带与轴承之间的角度在15°之内，则皮带松紧正常。

超过或低于 15°则皮带的松紧度不正常，应及时调整。

5.2传动皮带松紧度的调整方法：5.2.1拧松电机 4 个固定螺栓、拧紧 /旋松调节螺栓来移动电机。

5.2.2在皮带的中间用食指将皮带按下，调整皮带与轴承之间的角度在 15°之内。

5.2.3重新拧紧电机的固定螺栓。

5.3轴承润滑的方法：5.3.1擦净油嘴。

5.3.2油枪对住油嘴。

5.3.3板动油枪对轴承油腔内注油。

5.3.4直至新油酯被挤出为止。

5.3.5盖上轴承油嘴盖。

5.4 油过滤器的更换方法：5.4.1关闭压缩机。

5.4.2确认供油电磁阀关闭。

5.4.3关闭油过滤器维修阀。

5.4.4取出油过滤器封塞，取出旧油过滤器芯子。

5.4.5装上新油过滤器芯子。

5.4.6打开油过滤器维修阀。

5.5 制冷剂充注方法：观察视液镜应无气泡、如有气泡则制冷剂偏少，需添加制冷剂。

在每个蒸发器回路上各有一个加液阀、缓慢加入 2.5 公斤制冷剂后观察视液镜有无气泡、如有再加入直至气泡消失。

5.6冷冻油的调换方法： 5.6.1关闭冷凝器与压缩机、蒸发器、供液管等设备连接的阀门。

562用2F4.8风冷机组将冷凝器内制冷剂抽至蒸发器。

5.6.3将冷凝器内制冷剂抽清后，向冷凝器内充入氮气。

动力及环境监控系统工程手册（世纪瑞尔）动力及环境监控系统设备安装手册北京世纪瑞尔技术股份有限公司目录一、总则 (4)二、工程施工工序 (6)三、环境监控传感器安装 (7)1、门磁 (7)2、红外双鉴探测器 (9)3、玻璃破碎探测器 (10)4、水浸传感器 (11)5、温湿度传感器 (12)6、烟雾传感器 (14)7、蜂鸣器 (16)8、照明联动 (17)9、传感器安装的效果图 (18)四、动力监控设备安装 (19)1、开关电源监控 (19)2、UPS监控 (20)3、空调监控（智能空调、非智能空调） (21)4、畜电池监控 (25)一、总则1.动力及环境监控系统简称动环监控系统。

2.熟悉动环监控系统构成，严格按照设计资料和规范操作。

3.动环监控系统设备安装符合设计要求和自身工作原理，做到合理美观。

4.根据设计要求和实际情况，选择合适的施工工艺。

管槽可以选择预埋或是明敷，明敷时注意管槽的颜色和与机房墙面背景色相匹配。

合理规划管槽布置，安装要求横平竖直，美观大方。

5.设备线缆布置要求不能有接头，吊顶内和屏蔽地板采用管槽保护。

线缆标签要求做到准确、清晰、不脱落。

6.设备接线和主机卡线时要细致，注意颜色和线序。

线与线连接时选择合理的连接方式，需要挂锡和绝缘保护。

重新补充规范标签，便于以后的检查和维护工作。

7.动环监控系统安装时应不影响其它设备的功能和性能。

8.设备安装完毕后，电源空开一定要关闭，避免错误供电损坏设备。

二、工程施工工序在熟悉系统结构基础上，为了能够更好更快，保质保量的完成工程，减少返工，建议施工单位按下列步骤进行施工：1.安装动环主机（壁挂式、机柜式）2.安装传感器和动力监控设备3.布置线槽4.布置线缆，做标签5.传感器接线，智能设备端口接线。

6.整理传感器线到柜体配线区内，确认线与传感器的对应关系，并整理柜内和屏蔽地板内的线缆7.动环主机内部配线，补充标签8.确认工程量，做到无遗漏9.动环主机内空开检查，确认空开关闭10.清理施工现场11．通电调试，供电电源测试。

动环监控设备维护手册（中达）一、传感器类1.1、烟雾传感器1.1.1、正常状态：两个指示灯间隔15S闪烁一次。

按下测试按钮传感器告警，按下复位按钮告警恢复。

1.1.2、故障现象：烟雾告警1.1.3、检查及处理方法：1.1.3.1、传感器供电是否正常，检查供电线路，恢复供电；1.1.3.2、传感器告警灯常亮，掉电复位恢复。

如果不能恢复更换传感器。

1.2、红外传感器1.2.1、正常状态：投光器电源灯常亮，受光器电源灯、运行灯常亮。

有物体隔断红外线后受光器告警灯常亮。

1.2.2、故障现象：红外告警1.2.3、检查及处理方法：1.2.3.1、传感器供电是否正常，检查供电线路，恢复供电；1.2.3.2、检查投光器、受光器是否正对、是否有物体隔断红外线。

1.2.3.3、在传感器供电正常的情况下，指示灯不亮则更换传感器。

1.3、震动传感器1.3.1、正常状态：电源灯常亮，轻敲传感器告警指示灯常亮5S。

1.3.2、故障现象：震动告警1.3.3、检查及处理方法：1.3.3.1、传感器供电是否正常，检查供电线路，恢复供电；1.3.3.2、在传感器供电正常的情况下，指示灯不亮则更换传感器。

1.4、温度传感器1.4.1、故障现象：温度告警1.4.2、检查及处理方法：1.4.2.1、传感器供电是否正常，检查供电线路，恢复供电；1.4.2.2、用万用表测量信号输出端对GND是否有DC3-5V电压，如果没有更换传感器。

1.5、水浸传感器1.5.1、正常状态：电源灯、正常指示灯常亮。

用导体短接探头两端，正常灯熄灭、告警灯常亮。

断开后恢复。

1.5.2、故障现象：水浸告警1.5.3、检查及处理方法：1.5.3.1、是否有导体短接水浸探头，清理地面杂物。

1.5.3.2、更换水浸传感器。

1.6、电池电压传感器1.6.1、故障现象：电池电压告警1.6.2、检查及处理方法：1.6.2.1、传感器供电是否正常，检查供电线路，恢复供电；1.6.2.2、用万用表测量信号输出端对GND是否有DC3-5V电压，如果没有则更换传感器。

鑫天兴PT-53动力与环境监控（干节点）采集器现场操作维护手册厦门鑫天兴科技发展有限公司PT-53及其系统组成方案1.1 产品简介PT-53动力与环境监控采集器是专业型（采用干节点方式）基站动力与环境监控系统的现场采集设备，集模拟量输入、开关量输入/输出、蓄电池单体采集等功能于一体，主要用于无人值守基站的监控。

通过对分布在不同地区的移动通信基站的电源、空调等设备以及火警、水浸、温度、湿度、门状态等环境参量进行实时监测，实现对异常情况的及时报告和监督处理，保证设备运行的可靠性和通信网络的安全畅通。

告警信息通过各厂家基站设备的外部告警接口接入OMC系统并通过厂家OMC系统告警信息传递机制实现告警的转发，具有投资少、见效快，统一实用的特点。

PT-53动力与环境监控采集器提供一个RS232标准接口，保证了干节点方式向集中监控方式的平滑升级。

1.2 技术说明✧PT-53提供八个模拟量输入通道（AI）、八个开关量输入通道（DI），同一类型的各通道具有通用性。

批量产品出厂前各通道可根据用户的需求预先做好配置，规范现场安装调测。

✧模拟量输入通道（AI），用于交流电压、直流电压、环境温度、环境湿度等模拟量的采集。

✧开关量输入通道（DI），用于烟雾告警、火情告警、水浸告警、外部入侵告警等开关量的输入。

✧PT-53提供24个单体蓄电池电压采集通道（可选）。

✧PT-53提供3个蓄电池标示温度采集通道（可选）。

✧PT-53提供16个干节点输出通道，最大可扩展到24个干节点输出通道。

✧PT-53提供一个RS232标准接口，可用于用于智能设备等接入。

✧PT-53提供液晶显示（LCD）、告警指示灯、操作按钮，用于现场维护操作。

✧PT-53内置时间模块，提供标准时钟并在LCD上显示。

✧PT-53保存告警信息及监测数据至少１天以上。

✧PT-53采用壁挂安装方式，具有不占用现场空间等优点。

✧PT-53支持以下二种方式的数据、参数设定：1.用户携带笔记本电脑，通过串口，采用本公司免费提供的可视化操作软件，对PT-53进行数据的改写和数据的读取等操作。

动环监控前端设备维护手册1目录第1章传感器 (5)1.1 传感器基本定义 (5)1.2 烟感 (5)1.2.1 测试基本方法 (5)1.2.2 CA2001型号烟感 (5)1.2.3 CA3302型号烟感 (7)1.2.4 JTY-LZ-983K型号烟感 (8)1.3 红外微波双鉴传感器 (9)1.3.1 红外基本知识 (9)1.3.2 ALEPH XC-1M型号红外传感器 (9)1.3.3 诺金DS835iT 型号红外传感器 (10)1.4 门磁 (13)1.4.1 门磁基本知识 (13)1.4.2 故障举例 (14)1.5 水淹 (15)1.5.1 基本知识 (15)1.5.2 霍尼韦尔的LL101101单探头水淹传感器 (15)1.5.3 北京宝力马SJ512A五探头水淹传感器 (17)1.5.4 NV3-WDT五探头水淹传感器 (17)1.6 温湿度 (19)1.6.1 基本知识 (19)1.6.2 ZXM10 TRHU温湿度传感器 (20)1.6.3 数字温湿度传感器 (22)1.7 交流电压变送器 (23)1.7.1 基本知识 (23)1.7.2 WBV414U01_0.5交流电压变送器 (23)1.7.3单交流电压变送器（NV3-U-V5-P2-O4 (25)1.7.4 某型号交流电压传感器 (26)1.8 交流电流互感器 (27)1.8.1 基本知识 (27)1.8.2 TPA30-I交流电流互感器 (27)1.9 直流电压传感器 (28)1.9.1 NV3-DV-A2-P2-O4直流电压传感器 (28)1.10 直流电流互感器 (30)第2章智能设备 (31)2.1 基本知识 (31)2.2 开关电源 (31)2.2.1 基本知识 (31)2.2.2 开关电源设备通用故障处理流程 (31)2.2.3 中兴ZXDU68开关电源 (31)2.2.4 亚奥3024（3124）开关电源 (34)2.2.5 亚奥3324开关电源 (34)2.2.6 艾默生PSM-A11开关电源 (34)2.3 空调 (35)2.3.1 空调基本知识 (35)2.3.2 空调设备通用故障处理流程 (35)2.3.3 美的柜机空调 (35)2.4 蓄电池 (36)2.4.1 基本知识 (36)第3章采集模块设备 (39)3.1 采集模块更换基本知识 (39)3.2 MISU (39)3.2.1 基本知识 (39)3.2.2 故障举例 (42)3.3 MISUPA (42)3.3.1 基本知识 (42)3.3.2 故障举例 (43)3.4 EISU (43)3.4.1 基本知识 (43)3.4.2 故障举例 (45)3.5 SISU (45)3.5.1 基本知识 (45)3.5.2 故障举例 (47)第1章传感器1.1 传感器基本定义传感器：把各种物理量变换成一定形式电量输出，输出的电量常见的为：4--20mA直流电流信号和0一5V的直流电压信号。
