PLC第一篇三菱第三章顺序控制程序编制

《可编程控制器与变频器》教案编号：09教案续页《可编程控制器与变频器》教案编号：10教案续页(1)可编程控制器实训装置1台(2)PLC主机模块1个(3)开关、按钮板模块一个(4) 交流接触器模块1个(5) 交流接触器、热继电器模块1个(6) 三相电动机1台(7) 指示灯模块1个(8)计算机1台(9) 电工常用工具1条(10) 导线若干5、系统调试《可编程控制器与变频器》教案编号：11教案续页3.2步进顺控指令及其编程方法3.2.1步进顺控指令仅有两条步进顺控指令，其中STL ( Step Ladder)是步进开始指令，已是该状态的负载可以被驱动，RET是步进返回指令，也叫步进结束指令，使步进顺控程序执行完毕时，非步进顺控程序的操作在主母线上完成。

3.2.2状态转移图的编程方法对状态转移图进行编程，就是如何使用STL和RET指令的问题，编程原则是：先进行负载的驱动处理，然后进行状态的转移处理。

负载驱动及转移处理必须在STL指令之后进行，负载的驱动通常使用OUT指令；状态的转移必须使用SET指令。

但是若是向上转移，向非相邻的下游转移或向其他流程转移，一般不能使用SET指令，而用OUT指令。

3.2.3编程注意事项(1)与STL指令相连的触点使用LD或LDI指令，下一条STL指令的出现意味着当前STL程序区的结束和新的STL程序区的开始，最后一个STL程序区结束时，一定要使用RET指令，这就意味着整个STL程序区的结束，否则将出现“程序语法错误”信息，PLC不能执行用户程序。

(2)初始状态必须预先做好驱动，否则状态流程不可能向下进行。

一般用控制系统的初始条件，若无初始条件，可用M8002或M8000进行驱动。

M8002是一个初始脉冲辅助继电器，它只在PLC运行开关由STOP-》RUN时其动合触点闭合一个周期，股初始状态S0就只被它激活一次，初始状态S0就只有初始位置和复位功能。

(3)STL指令后可以直接驱动或通过别的触点来驱动Y、M、S、T、C等原件的线圈和功能指令。

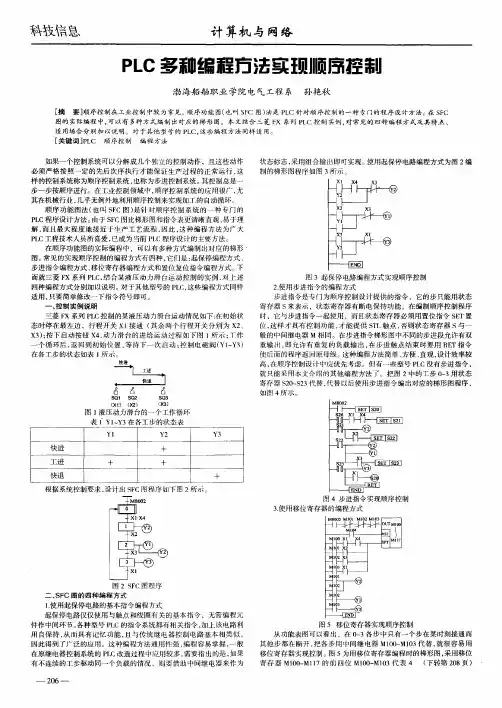

三菱plc实现顺序控制的四种编程方法plc外部接线简单方便，它的控制主要是程序的设计，编制梯形图是最常用的编程方式，使用中一般有经验设计法，逻辑设计法，继电器控制电路移植法和顺序控制设计法，其中顺序控制设计法也叫功能表图设计法，功能表图是一种用来描述控制系统的控制过程功能、特性的图形，它主要是由步、转换、转换条件、箭头线和动作组成。

这是一种先进的设计方法，对于复杂系统，可以节约60%~90%的设计时间.我国1986年颁布了功能表图的国家标准(gb6988.6-86)。

有了功能表图后，可以用四种方式编制梯形图，它们分别是:起保停编程方式、步进梯形指令编程方式、移位寄存器编程方式和置位复位编程方式。

本文以三菱plc为例，说明实现顺序控制的四种编程方式。

例如:某plc控制的回转工作台控制钻孔的过程是:当回转工作台不转且钻头回转时，若传感器x400检测到工件到位，钻头向下工进y430当钻到一定深度钻头套筒压到下接近开关x401时，计时器t450计时，4s后快退y431到上接近开关x402，就回到了原位。

功能表图见图1:图1 功能表图1 使用起保停电路的编程方式起保停电路仅仅使用与触点和线圈有关的指令，无需编程元件做中间环节，各种型号plc的指令系统都有相关指令，加上该电路利用自保持，从而具有记忆功能，且与传统继电器控制电路基本相类似，因此得到了广泛的应用。

这种编程方法通用性强，编程容易掌握，一般在原继电器控制系统的plc改造过程中应用较多。

如图2为使用起保停电路编程方式编制的与图1顺序功能图所对应的梯形图，图2中只有常开触点、常闭触点及输出线圈组成。

图2 起保停电路实现顺序控制2 使用步进梯形指令的编程方式步进梯形指令是专门为顺序控制设计提供的指令，它的步只能用状态寄存器s来表示，状态寄存器有断电保持功能，在编制顺序控制程序时应与步进指令一起使用，而且状态寄存器必须用置位指令set置位，这样才具有控制功能，状态寄存器s才能提供stl触点，否则状态寄存器s与一般的中间继电器m相同。

PLC顺序控制设计法编制梯形图的四种方式季汉棋江苏省盐城市中等专业学校 224005摘要：本文通过一个实例,归纳总结了顺序控制设计法四种编程方式的思路和特点,并对它们进行了比较。

关键词：PLC,梯形图,顺序控制,起保停电路,步进梯形指令,移位寄存器,置位复位指令。

可编程控制器PLC外部接线简单方便,它的控制主要是程序的设计,编制梯形图是最常用的编程方式,使用中一般有经验设计法,逻辑设计法,继电器控制电路移植法和顺序控制设计法,其中顺序控制设计法也叫功能表图设计法,功能表图是一种用来描述控制系统的控制过程功能、特性的图形，它主要是由步、转换、转换条件、箭头线和动作组成。

这是一种先进的设计方法,对于复杂系统,可以节约60%--90%的设计时间.我国1986年颁布了功能表图的国家标准（GB6988.6—86）。

有了功能表图后，可以用四种方式编制梯形图，它们分别是：起保停编程方式、步进梯形指令编程方式、移位寄存器编程方式和置位复位编程方式。

本文以三菱公司F1系列PLC为例，说明实现顺序控制的四种编程方式。

例如：某PLC控制的回转工作台控制钻孔的过程是：当回转工作台不转且钻头回转时,若传感器X400检测到工件到位，钻头向下工进Y430当钻到一定深度钻头套筒压到下接近开关X401时，计时器T450计时，4秒后快退Y431到上接近开关X402,就回到了原位。

功能表图见图1。

一、使用起保停电路的编程方式起保停电路仅仅使用与触点和线圈有关的指令，无需编程元件做中间环节，各种型号PLC的指令系统都有相关指令，加上该电路利用自保持，从而具有记忆功能，且与传统继电器控制电路基本相类似，因此得到了广泛的应用。

这种编程方法通用性强，编程容易掌握，一般在原继电器控制系统的PLC改造过程中应用较多。

如图2为使用起保停电路编程方式编制的与图1顺序功能图所对应的梯形图，图中只有常开触点、常闭触点及输出线圈组成。

二、使用步进梯形指令的编程方式步进梯形指令是专门为顺序控制设计提供的指令，它的步只能用状态寄存器S来表示，状态寄存器有断电保持功能，在编制顺序控制程序时应与步进指令一起使用，而且状态寄存器必须用置位指令SET置位，这样才具有控制功能，状态寄存器S才能提供STL触点，否则状态寄存器S与一般的中间继电器M相同。

三菱PLC顺序启动、顺序停止控制程序编程
实例
下面介绍的是一个传送带挨次启动与停止的梯形图说明：该程序使用定时器（T）来做为延时启动与停止的掌握元件。

程序如下：元件介绍：X0为急停按钮X1、X2、X3为三个电机的热继电器X4为启动按钮X5为停止按钮Y1、Y2、Y3为电动机接触器程序说明：1、当急停及热继电器处于接通状态，M0帮助继电器得电。

2、按下启动按钮X4信号接通，Y1继电器得电。

同时T1、T2接通。

3、当T1的延时时间到后，Y2继电器得电。

4、当T2的延时时间到后，Y3继电器得电。

至此三台电动机挨次启动完成。

5、当按下停止按钮X5信号接通，M1帮助继电器得电掌握Y3继电器断开，同时接通T3、T4定时器。

6、当T3的延时时间到后，Y2继电器断开。

7、当T4的延时时间到后，Y1继电器断开。

至此三台电动机挨次停止完成。

8、当按下急停按钮或热继电器断开，三台电机同时断电。

注：程序中有处不合理之处，请各位看官留意，并试找出不合理之处。

1。

三菱PLC编程及指令详解1三菱PLC 编程及指令详解三菱PLC 编程第一部分软元件的功能与代号一、输入继电器(X)输入继电器与输入端相连，它是专门用来接受PLC 外部开关信号的元件。

PLC 通过输入接口将外部输入信号状态(接通时为“1”，断开时为“0”)读入并存储在输入映象寄存器中。

如图3-2 所示为输入继电器X1 的等效电路。

输入继电器必须由外部信号驱动，不能用程序驱动，所以在程序中不可能出现其线圈。

由于输入继电器(X)为输入映象寄存器中的状态，所以其触点的使用次数不限。

FX 系列PLC 的输入继电器以八进制进行编号，FX2N 输入继电器的编号范围为X000~X267(184 点)。

注意，基本单元输入继电器的编号是固定的，扩展单元和扩展模块是按与基本单元最靠近开始，顺序进行编号。

例如:基本单元FX2N-64M的输入继电器编号为X000~X037(32 点)，如果接有扩展单元或扩展模块，则扩展的输入继电器从X040 开始编号。

二、输出继电器(Y)输出继电器是用来将PLC 内部信号输出传送给外部负载(用户输出设备)。

输出继电器线圈是由PLC 内部程序的指令驱动，其线圈状态传送给输出单元，2再由输出单元对应的硬触点来驱动外部负载。

如图3-3 所示为输出继电器,,的等效电路。

图3-3 输出继电器的等效电路每个输出继电器在输出单元中都对应有维一一个常开硬触点，但在程序中供编程的输出继电器，不管是常开还是常闭触点，都可以无数次使用。

FX 系列PLC 的输出继电器也是八进制编号其中FX2N 编号范围为Y000~Y267(184点)。

与输入继电器一样，基本单元的输出继电器编号是固定的，扩展单元和扩展模块的编号也是按与基本单元最靠近开始，顺序进行编号。

在实际使用中，输入、输出继电器的数量，要看具体系统的配置情况。

三、通用辅助继电器(M0,M499)FX2N 系列共有500 点通用辅助继电器。

通用辅助继电器在PLC 运行时，如果电源突然断电，则全部线圈均OFF。

三菱PLC 编程手册目录第一章 FX1N PLC编程简介1.1 FX1N PLC 简介...............................................................1.1.1 FX1N PLC 的提出......................................................1.1.2 FX1N PLC 的特点.......................................................1.1.3 FX1N PLC 产品举例.....................................................1.1.4 关于本手册............................................................1.2 编程简介....................................................................1.2.1 指令集简介............................................................1.2.2 资源集简介............................................................1.2.3 编程及应用简介.......................................................第二章基本逻辑指令说明及应用2.1 基本逻辑指令一览表.........................................................2.1 [LD],[LDI],[LDP],[LDF]，[OUT］指令.....................................2.2.1 指令解说.............................................................2.2.2 编程示例.............................................................2.3[AND]，[ANI]，[ANDP]，[NDF］指令................................ 2.3.1 指令解说.............................................................2.3.2 编程示例.............................................................2.4 [OR],[ORI]，[ORP],[ORF］指令..............................................2.4.1 指令解说.............................................................2.4.2 编程示例...........................................................2.5 [ANB],[ORB］指令..........................................................2.5.1 指令解说............................................................2.5.2 编程示例............................................................2.6 [INV］指令................................................................2.6.1 指令解说............................................................2.6.2 编程示例.............................................................2.7 [PLS],[PLF］指令.......................................2.7.1 指令解说.................................................2.7.2 编程示例.................................................2.8 [SET]，[RST]指令.................................................2.8.1 指令解说......................................................2.8.2 编程示例....................................................2.9 [NOP]，[END]指令...........................................2.9.1 指令解说...........................................2.9.2 编程示例...............................................2.10 [MPS]，[MRD]，[MPP] 指令.............2.10.1 指令解说........................................2.10.2 编程示例......................2.11[MC],[MCR]指令.............................2.11.1指令解说....................................2.11.2 编程示例.................................第三章步进顺控指令说明及应用3.1步进顺控指令说明...........................3.1.1 指令解.....................................3.1.2 编程示例.......................................3.2 步进顺控指令应用........................................3.2.1 单一流程示例......................................3.2.2 选择性分支与汇合示例..............................3.2.3 并行分支与汇合示例...........................3.2.4 循环和跳转示例...............................第四章功能指令说明及应用4.1 功能指令一览表............................4.2 程序流程........................4.2.1 条件跳转[CJ]........................4.2.2 子程序调用[CALL] .................4.2.3 子程序返回[SRET] .............................4.2.4 主程序结束[FEND] ............................4.2.5 循环范围开始［FOR] .....................4.2.6 循环范围结束「NEXT] ..............4.3 传送与比较.................4.3.1 比较指令[CMP] ..........................4.3.2 区域比较［ZCP] ...........................4.3.3 传送指令[MOV]...........................4.3.4 反向传送［CML] .........................4.3.5 BCD 转换［BCD] .........................4.3.6 BIN 转换［BIN] .......................4.4 四则逻辑运算.....................................4.4.1 BIN 加法运算[ADD] ..........................4.4.2 BIN 减法运算[SUB] ...................4.4.3 BIN 乘法运算[MUL] ......................4.4.4 BIN 除法运算［DIV] .......4.4.5 BIN 1 [INC].............4.4.6 BIN 减1 [DEC] ............4.4.7 逻辑与[WAND] .............4.4.8 逻辑或[WOR] ...........4.4.9 逻辑异或[WXOR]........4.4.10 求补［NEG]...................4.4.11 BIN 开方运算[SQR] .........4.5 循环与移位...................4.5.1 循环右移[ROR] .............4.5.2 循环左移[ROL] .........................4.5.3带进位循环右移［RCR] ........................4.5.4 带进位循环左移[RCL] ....................................4.6 浮点数运算.........................................................4.6.1 二进制浮点数比较「DECMP] ......................4.6.2二进制浮点数区域比较[DEZCP] ............................... 4.6.3 二进制浮点数转十进制浮点数[DEBCD] ........................4.6.3 十进制浮点数转二进制浮点数[DEBIN] ........................4.6.5 二进制浮点数加法[DEADD] ...................................... 4.6.6 二进制浮点数减法[DESUB] ..................................... 4.6.7 二进制浮点数乘法「DEMUL] .................................. 4.6.8 二进制浮点数除法「DEDIV] ................................... 4.6.9 二进制浮点数开方「DESQR] ..............................4.6.10 二进制浮点数转BIN 整数变换「INT] .............4.6.11 BIN 整数转二进制浮点数「FLT] .........4.7 触点比较指令..........................4.7.1 接点比较指令「LD※］................4.7.2 接点比较指令「AND※］............4.7.3接点比较指令「OR※］..........4.8 功能指令的基本规则.........4.8.1 ．功能指令的表示与执行形式...4.8.2 功能指令内的数值处理.........4.8.3 利用变址寄存器的操作数修改.....第五章资源说明及应用5.1 变址寄存器V 、Z 说明及应用...........5.1.1 变址寄存器V 、Z 说明...........5.1.2 变址寄存器在梯形图中的应用........5.1.3 使用变址功能的注意事项........5.2 输入输出继电器X 、Y 说明及应用..5.2.1 输入输出继电器X 、Y 说明................5.2.2输入输出继电器应用............5.3 辅助中间继电器M 说明及应用........5.3.1 辅助中间继电器M 说明....5.3.2 辅助中间继电器M 应用5.4 状杰继申器S 说明及应用......5.4.1 状态继电器S 说明......5.4.2 状态继电器S 应用........5.5 定时器T 说明及应用..........5.5.1 定时器T 说明.............5.5.2 定时器T 应用......................5.6计数器C 说明及应用..........................5.6.1 16 bit 计数器C 说明.......................5.6.2 32 bit 计数器C 说明...............5.6.3 16 bit 计数器C 应用..........5.6.4 32 bit 计数器应用.................5.7数据寄存器D 说明及应用...................5.7.1 数据寄存器D 说明....................... 5.7.2 数据寄存器D 应用.........................5.8程序位置指针P 说明及应用....5.8.1 程序位置指针P 说明......................5.8.2 程序位置指针P 应用.................5.9常数标记K 、H 详细说明..........5.9.1 常数标记K...................5.9.2 常数标记H.............................5.10 特殊软元件说明............第六章 PID指令说明及应用6.1 PID 运算..........6.1.1.....6.1.2 应用示例.第一章FX1N PLC 编程简介1.1 FX1N PLC 简介1.1.1 FX1N PLC 的提出基于以下观点，提出FX1N PLC 的概念：①、软件和硬件独立设计。
