塔式起重机安装(拆卸)施工方案一、前言塔式起重机是建筑工地上常见的重要设备之一，其安装与拆卸过程需要谨慎操作，以确保施工过程的安全和高效性。
本文将详细介绍塔式起重机的安装和拆卸施工方案，以供相关从业人员参考。
二、安装方案1. 前期准备工作在进行塔式起重机安装前，需要做好以下准备工作：- 确保安装地基坚固平整，能够承受起重机的重量和运行震动； - 对起重机进行全面检查，确保各部件完好无损； - 根据设计图纸确定安装位置和方向。
2. 安装步骤步骤一：搭建起重机塔身1.将塔身各节段从地面逐一升至安装位置，使用专业设备精准连接各节段；2.使用螺栓将各节段固定牢固，确保塔身垂直度和稳定性。
步骤二：安装起重机臂1.将起重机臂吊装到塔身上，并根据设计要求进行稳固连接；2.对起重机臂和塔身之间的连接点进行加固，确保整个结构稳定牢固。
步骤三：安装配重块1.根据起重机型号和设计要求，将配重块逐一安装到起重机上；2.使用专业固定设备将配重块固定在指定位置，确保配重块分布均匀。
3. 安装验收在完成塔式起重机的安装后，需要进行严格的验收工作： - 检查各连接部位是否紧固可靠； - 测试起重机运行性能和稳定性； - 核对安装是否符合设计要求。
三、拆卸方案1. 拆卸准备工作在进行塔式起重机拆卸前，需要做好以下准备工作： - 安排足够的工人和专业拆卸设备； - 制定详细的拆卸计划，包括工序和安全措施； - 确保周围区域安全，并进行必要的防护措施。
2. 拆卸步骤步骤一：拆卸配重块和臂1.逐一移除起重机上的配重块，注意安全放置；2.拆卸起重机臂，小心操作避免伤及人员和设备。
步骤二：拆卸塔身1.使用专业起重设备逐节拆卸塔身，确保安全卸载；2.将塔身各节段整齐堆放，便于后续处理。
3. 拆卸验收在完成塔式起重机的拆卸后，需要进行严格的验收工作： - 检查拆卸现场是否清理干净，无遗留物件； - 检查拆卸的各部件是否完好，并分类妥善保管； - 汇总拆卸情况，进行总结和反馈改进意见。
塔吊安装加节拆卸施工方案模板
一、施工前准备
•明确施工地点和时间
•确保施工区域周围通行道路畅通
•检查塔吊设备和配件完好无损
•确保人员配备到位，具备相关操作经验
•了解地基情况，确保施工安全
二、安装塔吊
1.确定塔吊位置和基础，进行基础验收
2.搭设塔吊主体结构，按照设备说明书进行组装
3.安装及调试塔吊配套电气系统
4.连接各部件，进行质量检查和试运行
三、进行加节施工
1.检查并准备好需要加节的材料和工具
2.按照塔吊说明书操作，进行加节施工
3.调试塔吊结构，确保加节完成后工作正常
四、拆卸塔吊
1.进行拆卸前的检查，确保工作区域安全
2.拆除塔吊配套电气系统
3.拆除主体结构，搬离施工区域
4.根据要求清洁施工现场，归还设备及配件
五、施工安全注意事项
•严格遵守操作规程，确保操作人员安全
•注意施工现场通风、通道畅通
•注意吊装高度、角度和速度的控制
•作业时避免超负荷操作，确保施工安全
结语
本文档提供了塔吊安装、加节和拆卸的施工方案模板，供施工团队参考。
施工过程中应严格按照操作规程操作，确保施工安全和顺利进行。
愿本文档对您的塔吊施工有所帮助！。
塔机安拆施工方案一、项目概况1.1 项目背景塔机是建筑工地上常见的一种重要施工机械设备，其安装和拆除工作需要按照严格的施工方案进行，以确保施工安全，提高施工效率，本文以塔机的安拆施工为主题，提出具体的施工方案。
1.2 施工目标本方案的施工目标是安全高效地完成塔机的拆装工作，确保施工过程中零事故发生，并在保证施工质量的前提下尽可能缩短工期。
二、施工准备工作2.1 人员准备1.技术负责人：负责指导施工过程，保证施工质量。
2.操作人员：负责塔机操作和拆卸工作。
3.安全员：负责施工现场安全监督和危险源排查。
4.劳务人员：协助完成拆装工作。
2.2 设备准备1.相关拆卸工具：扳手、起重链条、电动螺丝刀等。
2.安全防护用具：安全帽、安全带等。
3.必备材料：吊索、拉绳等。
2.3 施工方案编制1.制定详细的安装和拆卸工艺流程。
2.确定每个工序的作业要求和安全措施。
三、施工流程3.1 安装准备1.检查塔机各部件是否完好，确认可以正常使用。
2.安装固定基础和配重块。
3.2 拆卸准备1.解除塔机与电源的连接。
2.拆除固定基础和配重块。
3.3 安装过程1.将塔机吊装至指定位置。
2.将塔吊吊臂与塔机主体连接。
3.调试吊臂和主体连接是否牢固。
3.4 拆卸过程1.使用吊车将吊臂逐段拆除。
2.拆除塔机主体，分段进行吊装。
3.确保拆卸过程中周围人员和设备安全。
四、施工安全措施4.1 施工现场安全1.施工现场设置明显的警示标志。
2.保持施工现场整洁，随时清理杂物。
3.禁止非施工人员进入施工区域。
4.2 作业人员安全1.所有作业人员必须佩戴安全帽和安全带。
2.作业人员必须事先接受安全操作培训。
3.严格按照操作规程操作设备。
4.3 施工设备安全1.定期对施工设备进行检查和维护。
2.操作设备时严禁超载、超速操作。
五、总结通过本文对塔机的安拆施工方案进行详细的阐述和总结，可以帮助施工人员更好地掌握施工技巧，确保塔机的安全拆装工作顺利进行。
在实际施工中，应严格按照施工方案操作，全面落实安全措施，避免发生安全事故，保障施工质量和进度。

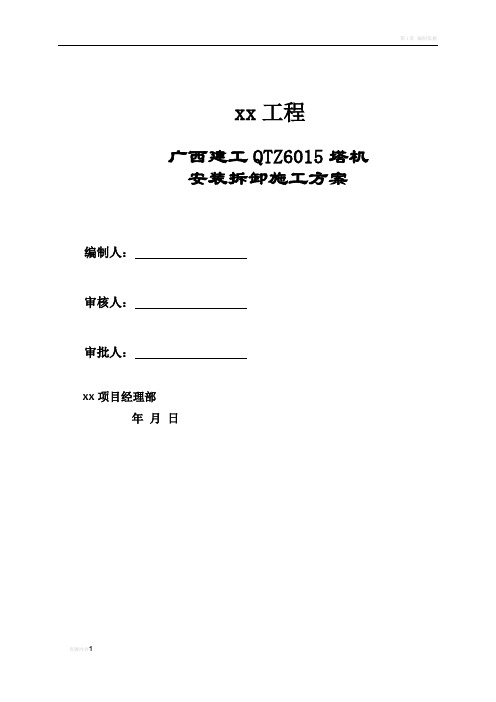

第1章编制依据xx工程广西建工QTZ6015塔机安装拆卸施工方案编制人：审核人：审批人：xx项目经理部年月日目录1. 编制及依据 (3)2. 设备及工程概况 (3)3. 工程管理目标 (5)3.1 质量目标 (5)3.2 工期目标 (5)3.3 环境管理目标 (5)3.4 安全管理目标 (5)4. 施工项目组织机构及职责 (5)4.1 施工项目部组织机构 (5)4.2 施工人员职责分工 (6)5. 安装方式及要求 (7)6. 安装前的准备工作 (7)6.1 塔机入场前现场的准备工作 (7)6.2 塔机安装前的准备工作 (8)6.3 塔机基础的验收 (9)7. 预计安装工期 (10)8. 安装总则 (11)9. 安装工艺流程 (11)10. 塔机拆卸 (13)11. 顶升、降节注意事项 (14)12. 塔机安拆技术措施 (14)13. 塔机安拆安全措施 (15)1. 编制及依据本（固定）自升式塔式起重机安装施工组织设计是依据该塔机生产厂家广西建工集团建筑机械制造公司生产的QTZ100（QTZ6015）塔机《安装使用说明书》等技术文件及国标有关安全技术标准、规程进行编制。
为确保塔机安装施工的安全与质量，在全施工过程中应认真参照本方案执行。
本方案其他未尽事宜，应遵循参照国家有关技术标准、安规执行。
(1)根据QTZ100（QTZ6015）《塔吊使用说明书》的要求(2)《塔式起重机操作使用规程》JG/T100－1999(3)《塔式起重机安全规程》GB5144—2006(4)《建筑机械使用安全技术规程》JGJ33－2001(5)施工现场实际情况、环境条件施工单位：湖南省第六工程有限公司编制单位：湖南省第六工程有限公司2. 设备及工程概况工程概况：深圳湾体育中心位于深圳湾滨海休闲带中段，南山后海中心区东北角，深圳湾后海填海区内，紧邻高新技术开发区和国际金融商务区。
深圳湾体育中心在2011年将作为第26届世界大学生夏季运动会分会场，承担足球预赛、乒乓球决赛、游泳训练等训练与比赛功能。
塔机安拆方案范本尊敬的XXX公司领导：荣幸向贵公司提交塔机安拆方案范本，为确保工作安全和高效完成工作任务，我们经过综合考虑和实际情况分析，特提出以下塔机安拆方案：一、项目概述本项目是XXX工程,工期XX个月。
塔机是工地重要的施工设备，为了保证施工安全和顺利进行其他工序，需要进行塔机的安全拆除。
二、安拆准备工作1.塔机安拆前的技术交底在安拆前，由资质齐全的专业技术人员对操作人员进行技术交底，包括塔机的基本原理、工作方式、操作方法、安全注意事项等进行详细讲解，确保操作人员对塔机的操作有充分的了解和掌握。
2.安拆前的现场勘察由专业工程师对塔机所处位置进行现场勘察，确定周边环境、地基情况、设备状况等因素的影响，确保塔机安全拆除的合理性和可行性。
3.安拆方案设计根据塔机的具体参数和施工现场情况，由专业工程师设计合理的安拆方案，包括使用合适的机械设备、安装安全防护措施等。
方案中应明确拆除的顺序和步骤，确保施工效率和安全。
4.安拆人员培训在安拆前，对参与安拆工作的人员进行培训，包括操作人员的技术培训和安全培训等，确保他们能够熟练掌握操作技巧和安全注意事项。
三、安拆步骤及措施1.拆除起重臂首先，使用起重机等适当的机械设备，将塔机上提升臂的配重逐个拆除。
然后，把塔机工作台向高空方向提升至需要拆除的高度，由专业人员进行下降操作，将起重臂拆除。
操作人员需严格按照操作规程进行操作，防止起重臂失控或突然下降。
2.拆除立杆在拆除起重臂后，使用合适的机械设备将塔机工作台逐步降低至地面，将塔吊立杆逐层进行拆除。
每拆除一层立杆，都要采取合适的支撑措施，确保塔机的稳定性。
在拆除过程中，操作人员需保持沟通，协调好各个部分的动作，确保安全拆除塔机。
3.拆除配重与基础解体在拆除完立杆后，使用起重机等适当的设备将塔机上的配重逐个拆除，并将其安全放置在地面上。
最后，进行塔基的解体工作，包括拆除地面的基础设施，填平挖土等。
四、安全防护措施1.安装警示标志和围栏：在安拆区域周围设置明显的安全警示标志和警示线，禁止闲杂人员进入，并设置围栏，划定安拆区域。
塔机安拆施工方案(正本)
一、引言
随着建筑行业的发展，塔机在施工中扮演着重要的角色。
塔机的安装与拆卸对
施工工作的顺利进行至关重要。
本文旨在阐述塔机安拆施工方案的具体步骤及注意事项，以确保施工过程安全高效。
二、前期准备
1. 材料准备
在进行塔机安拆前，需准备好必要的施工材料，如起重设备、螺栓、螺母等。
2. 施工人员安排
安排经验丰富的人员进行塔机安拆工作，确保施工过程中的安全。
三、塔机安装
1. 地基施工
在进行塔机安装前，确保地基的稳固，以支撑塔机的安全使用。
2. 塔机组装
按照制造商提供的组装图纸，进行塔机的组装工作，保证每个部件的正确连接。
3. 电气接线
完成塔机的机械组装后，进行电气接线工作，确保塔机各功能正常运行。
四、塔机拆卸
1. 拆解塔机
按照反序的步骤，依次拆卸塔机的各个部件，注意保存好拆卸后的零部件。
2. 安全降落
对于塔机主体部件，采取逐层降落的方式，确保在拆卸过程中没有人员受伤。
3. 运输和存储
拆解完毕后，对塔机的零部件进行包装并妥善运输至指定仓库进行存储，以备下次使用。
五、施工安全注意事项
1. 严格遵守施工规范
在进行塔机安拆工作时，严格遵守相关安全规范和操作流程，确保施工过程安全。
2. 定期检查维护
定期对塔机进行检查和维护，发现问题及时处理，避免安全事故的发生。
六、结束语
塔机的安拆施工需要谨慎细致，确保每个步骤的执行符合工程要求，不仅能提高施工效率，更能保障施工安全。
希望本文所述的塔机安拆施工方案能为相关施工人员提供一定的参考。
塔机安、拆施工方案工程名称：编制日期：2019年3月1日一、工程概况1、工程名称：2、建设单位：3、设计单位：4、勘察单位：5、监理单位：6、承建单位：7、安装单位：8、工程地址：9、建设规模：本工程1#、2#住宅楼地上33层地下2层，建筑高度97.5米，结构形式为剪力墙结构。
为确保本工程的正常施工进度和垂直运输的需要，在本工程中拟投入3台塔吊（QTZ63型）。
由于本工程占地面积较大，若要塔吊尽可能的覆盖大的范围和对场地材料周转调运方便则须对整个图纸进行综合分析，考虑各种因素取其重而弃其轻。
3台塔吊具体位置见施工平面布置定位图。
二、设备安装质量保证措施1、该设备安装的质量目标是：塔式起重机安装完毕后金属结构所有连接点连接可靠，紧固符合技术要求，塔身轴心线对支撑面的侧向垂直度≤4/1000；主要零部件和工作机构运转正常，平稳无异常符合标准要求，电气系统工作可靠有隔离装置，总电源回路的短路保护，失压保护，零位保护，机构的过流保护，断错相保护且接地符合规定要求并可防雷，于安全保护装置经调试后灵敏，有效，可靠。
防护措施应该完好，液压系统工作可靠无漏油现象；进行空载试验，超载试验，力矩试验，安全装置试验，达到《起重机械监督检验规程》的要求，能顺利验收。
2、保证措施（1）经常组织施工人员学习理论基础知识，进行专业技术培训，使施工人员的知识水平和技术水平不断提高，完全胜任自己的本职工作。
（2）充分做发施工前的准备工作，保证施工中所用的机械工具，吊装索具，安全用品等齐全完好，为安全生产创造条件。
（3）使施工人员明确工程质量目标，安全生产措施以及施工过程中的各项技术要求和注意事项，为有之高效地完成生产任务打下良好的基础。
（4）施工过程中要严格遵守安全技术操作规程严格按照《安全施工方案》和《安全技术交底》中的技术要求和工艺规范进行施工，确保工程质量目标的完成。
（5）安装验收检验员要严格把关，按照国家验收规范进行自检，发现不合格项目立即要求整改，至达到验收标准为止。
xx工程广西建工QTZ6015塔机安装拆卸施工方案编制人：审核人：审批人:xx项目经理部年月日目录1. 编制及依据 (3)2。
设备及工程概况 (3)3. 工程管理目标 (4)3.1 质量目标 (4)3.2 工期目标 (4)3。
3 环境管理目标 (4)3。
4 安全管理目标 (4)4. 施工项目组织机构及职责 (4)4。
1 施工项目部组织机构 (5)4。
2 施工人员职责分工 (5)5。
安装方式及要求 (6)6。
安装前的准备工作 (6)6。
1 塔机入场前现场的准备工作 (6)6。
2 塔机安装前的准备工作 (7)6。
3 塔机基础的验收 (8)7。
预计安装工期 (9)8。
安装总则 (9)9。
安装工艺流程 (10)10。
塔机拆卸 (12)11。
顶升、降节注意事项 (12)12。
塔机安拆技术措施 (13)13. 塔机安拆安全措施 (13)1。
编制及依据本(固定）自升式塔式起重机安装施工组织设计是依据该塔机生产厂家广西建工集团建筑机械制造公司生产的QTZ100(QTZ6015）塔机《安装使用说明书》等技术文件及国标有关安全技术标准、规程进行编制.为确保塔机安装施工的安全与质量,在全施工过程中应认真参照本方案执行。
本方案其他未尽事宜，应遵循参照国家有关技术标准、安规执行。
（1)根据 QTZ100(QTZ6015）《塔吊使用说明书》的要求(2）《塔式起重机操作使用规程》JG/T100－1999（3）《塔式起重机安全规程》GB5144—2006(4）《建筑机械使用安全技术规程》JGJ33－2001(5)施工现场实际情况、环境条件施工单位:湖南省第六工程有限公司编制单位：湖南省第六工程有限公司2。
设备及工程概况工程概况:深圳湾体育中心位于深圳湾滨海休闲带中段，南山后海中心区东北角，深圳湾后海填海区内，紧邻高新技术开发区和国际金融商务区。
深圳湾体育中心在2011年将作为第26届世界大学生夏季运动会分会场，承担足球预赛、乒乓球决赛、游泳训练等训练与比赛功能。
广西建工QTZ100(QTZ6015)塔机安装拆卸施工方案一、引言广西建工QTZ100(QTZ6015)塔机是在建筑施工中广泛使用的重要设备之一，正确的安装和拆卸施工方案对保障工程质量和安全具有重要意义。
本文将详细介绍广西建工QTZ100(QTZ6015)塔机的安装和拆卸施工方案，以确保施工过程的顺利进行。
二、安装施工方案1. 施工前准备1.1 确认基础结构在进行安装前，需要确认塔机的基础结构是否符合要求，包括基础的承载能力、倾斜度等。
#### 1.2 卸载部件将塔机各部件从运输车辆上卸载下来，并进行必要的分类整理，以便后续安装使用。
#### 1.3 安装基础根据基础施工图纸，进行塔机基础的浇筑和固定，确保基础结构的牢固性。
2. 组装塔机2.1 安装塔身首先安装塔身主体结构，根据指导书和图纸进行组装，保证操作规范，确保塔身连接牢固。
#### 2.2 安装臂部根据安装指导书，将塔机臂部逐步安装到塔身上，并进行相关连接调试。
#### 2.3 安装配重根据设计要求，调整配重的位置和数量，使塔机保持平衡状态。
3. 考验和调试3.1 电气线路接入将电源线路接入塔机主体，确保电气系统正常运行。
#### 3.2 机械系统调试进行塔机机械系统的调试，检查操作是否灵活、安全，保证整机运转正常。
#### 3.3 安全检查对整机进行安全检查，包括制动系统、传动系统、限位保护等，确保塔机安全使用。
三、拆卸施工方案1. 施工前准备1.1 安全防范拆卸前需做好相关安全防护措施，确保人员安全。
#### 1.2 卸载吊装配件使用吊车等设备，将各部件逐步卸载下来，并做好分类整理。
#### 1.3 准备拆卸工具准备必要的拆卸工具，包括扳手、起重绳等，以便拆卸施工使用。
2. 拆卸塔机2.1 拆卸配重先拆除配重部分，逐步减轻塔机的负荷。
#### 2.2 拆卸臂部按照逆序，逐步拆卸臂部结构，注意安全操作。
#### 2.3 拆卸塔身最后拆卸塔身结构，并进行分类整理，以备后续使用或运输。
塔式起重机安装和拆卸操作程序范本第一部分：准备工作1. 确定工作地点根据需要安装或拆卸塔式起重机的具体位置和要求，确定工作地点，确保地基坚实且平整。
2. 检查设备和工具检查塔式起重机的设备和工具是否完好，并保证其能正常使用。
包括塔头、臂架、钢丝绳、起重钩等。
3. 制定安全措施制定并检查相关安全措施，确保在操作过程中的安全性。
包括工人个人防护措施、仪器设备的安全性等。
确保所有操作人员都接受过必要的安全培训。
4. 工作人员分工将工作人员按照各自的职责和技能进行分工，明确每个人员的任务和责任。
第二部分：安装程序1. 基础安装首先，在地基上安装塔身。
确定塔身位置，连接地脚螺栓或入地至建筑物基础中。
确保地脚螺栓固定稳固。
2. 塔头安装将预先组装好的塔头悬挂在塔身上，使用螺栓将其紧固固定。
3. 臂架安装将臂架的各个部分从底部开始逐渐安装到塔头上。
确保每个连接部位都固定可靠。
4. 钢丝绳安装将钢丝绳连接到塔身的顶部，并穿过臂架的各个部位。
确保钢丝绳的张力适当，并检查其是否有磨损或损坏的情况。
5. 测试和调试在安装完成后，进行测试和调试。
检查各个部位的连接是否牢固，各个系统是否运行正常。
同时，确保控制系统和安全限位装置可正确操作。
第三部分：拆卸程序1. 停止使用在拆卸前，先将塔式起重机从运行状态停止使用，并清理工作区域。
2. 卸下钢丝绳先卸下钢丝绳，确保其松开并无绷紧。
同时，检查钢丝绳是否有损坏，如有损坏要及时更换。
3. 拆卸臂架、塔头和塔身按照相反顺序逐步拆卸臂架、塔头和塔身。
在拆卸过程中，确保拆卸顺利，并注意安全。
4. 检查设备和工具在拆卸完成后，及时清洁和检查设备和工具，确保其完好，并妥善保管。
5. 撤离工作区域将拆卸好的塔式起重机移出工作区域，确保工作区域恢复正常。
第四部分：安全注意事项1. 保持清洁和整齐工作区域内必须保持清洁和整齐，防止人员和设备发生意外。
2. 使用个人防护装备所有参与操作的人员必须严格遵守个人防护措施，包括头盔、安全带、手套、安全鞋等。
XX工程广西建工QTZ6015塔机安装拆卸施工方案编制人：_______________审核人：_______________审批人：_______________XX项目经理部年月曰目录1. 编制及依据................................. 错误! 未定义书签2. 设备及工程概况............................. 错误! 未定义书签3. 工程管理目标............................... 错误! 未定义书签3.1 质量目标.............................. 错误! 未定义书签3.2 工期目标.............................. 错误! 未定义书签3.3 环境管理目标.......................... 错误! 未定义书签3.4 安全管理目标.......................... 错误! 未定义书签4. 施工项目组织机构及职责..................... 错误! 未定义书签4.1 施工项目部组织机构.................... 错误! 未定义书签4.2 施工人员职责分工...................... 错误! 未定义书签5. 安装方式及要求............................. 错误! 未定义书签6. 安装前的准备工作........................... 错误! 未定义书签6.1 塔机入场前现场的准备工作 .............. 错误! 未定义书签6.2 塔机安装前的准备工作.................. 错误! 未定义书签6.3 塔机基础的验收........................ 错误! 未定义书签7. 预计安装工期............................... 错误! 未定义书签8. 安装总则................................... 错误! 未定义书签9. 安装工艺流程............................... 错误! 未定义书签10. 塔机拆卸.................................. 错误! 未定义书签11. 顶升、降节注意事项....................... 错误! 未定义书签12. 塔机安拆技术措施.......................... 错误! 未定义书签13. 塔机安拆安全措施............................ 错误! 未定义书签1. 编制及依据本( 固定) 自升式塔式起重机安装施工组织设计是依据该塔机生产厂家广西建工集团建筑机械制造公司生产的QTZ100( QTZ6015) 塔机《安装使用说明书》等技术文件及国标有关安全技术标准、规程进行编制。
为确保塔机安装施工的安全与质量, 在全施工过程中应认真参照本方案执行。
本方案其它未尽事宜, 应遵循参照国家有关技术标准、安规执行。
(1) 根据QTZ100( QTZ6015) 《塔吊使用说明书》的要求(2) 《塔式起重机操作使用规程》JG/T100－1999(3) 《塔式起重机安全规程》GB5144 —(4) 《建筑机械使用安全技术规程》JGJ33－(5) 施工现场实际情况、环境条件施工单位: 湖南省第六工程有限公司编制单位: 湖南省第六工程有限公司2. 设备及工程概况工程概况: 深圳湾体育中心位于深圳湾滨海休闲带中段, 南山后海中心区东北角, 深圳湾后海填海区内, 紧邻高新技术开发区和国际金融商务区。
深圳湾体育中心在将作为第26 届世界大学生夏季运动会分会场, 承担足球预赛、乒乓球决赛、游泳训练等训练与比赛功能。
赛后主要作为全民健身场所服务于周边群众, 同时承担部分国内综合赛事、专项赛事及体育训练功能。
建设单位: 华润深圳湾发展有限公司监理单位: 深圳市中海建设监理有限公司本工程施工包括体育场、体育馆、游泳馆、员接待中心、体育主题公园及商业运营设施307740m2, 总建筑面积256520m2。
塔吊生产厂家: 广西建工集团建筑机械制造公司安装施工单位: 湖南省第六工程有限公司塔机安装高度: 1#塔机24m, 2#塔机24m。
QTZ100(QTZ6015) 塔吊性能参数如下:①、基础节重量: 1.67T②、顶升外套架重量: 3.35T ③、旋转支承座重量: 3.54T④、塔帽重量: 1.67T ⑤、平衡臂重量: 5.35T ⑥、起重臂重量:8.54T⑦、配重重量: 2.5T*6=15T起重特性如下热身馆、运动。
总用地面积资料内容仅供您学习参考，如有不当或者侵权，请联系改正或者删除。
_ J® *-t55m 尊时誇加0厲咕鹿］翱|如也J ；悅 也丨丸|盟1斗胡常［相幅@|5刃54|詰1 mH2O*K»+42O4O0D57MMO^4SXiX)2MO2fl0&2MD2J7Q224O2t2O2GrO191O 1B1J I7J01M0 KgJIB 臂 fc50m 曲”佰£亦卫2 b 斗b& I2生|如|蛰| 3；矗!如两1斗2〕斗41 461盟【刨m 53204430 44^0 40« 375S 34M 3OST ^40 251<?237022« 2120 凹竹 1$10 KgJIB 臂長45m 场*18脑1221斟应I 加EoT 五I Yl 稽雨枕［斗2i 斗41勢I nt4000542044^4510 4f503MA3570 Jllf ］ 2910 2730 2560 2420 22WZZn Kg3. 工程管理目标3.1质量目标施工工艺执行率 100%;工程竣工一次验收合格率 100%;确保设备安全无故障运行 ,现场服务满意率100%；五门讪 仇“吗〕屈门引議52 1 5*[5引開 和] 6000 53204^30*420 W6C J755323C3Q7194£l ?&6525102J7Q 2210312D2O1D 3910 1B1A 1730'Mt 1 內 15CK E KgIf馥if3.2 工期目标在保证安全、质量和环保的前提下, 本工程应在4 天内安装完毕。
3.3 环境管理目标施工现场固体废弃物分类收集安全处理; 施工现场噪声达标排放;相关方无环境问题投诉。
3.4 安全管理目标特种作业人员持证上岗率100%;安全防护用品正确配备率100%;不发生人员中暑情况;无高空坠落事故、触电事故、起重设备坍塌事故及重伤事故的发生。
4. 施工项目组织机构及职责4.1 施工项目部组织机构根据塔式起重机的安装任务生产计划的安排, 为全面落实施工生产安排, 对塔机安装、运输全过程进行管理和监控, 确保质量目标、工期目标、环境管理目标和职业健康安全管理目标的实现确定如下组织机构, 并明确分工职责:项目部组织机构图（一）4.2施工人员职责分工根据现场实际情况，而选用预埋螺栓塔机安装方式。
塔机基础预埋螺栓安装合格后现浇砼将钢筋连同塔吊预埋螺栓定位板稳固成型，QTZ100（ QTZ6015）型是由广西建工集团建筑机械制造公司制造的平臂式塔吊，其额定起重力矩1000 KN • M,额定功率48.2KW,起重臂最大长度为60米，本工程塔吊的安装长度为60米, 塔吊的标准节规格为 4 M/节。
该塔吊的最大起重量6t/4倍率（相对应的幅度18.2M）,在最大幅度（60 M）处的起重量1.5 t。
QTZ100（ QTZ6015）塔吊固定式时的最大自立高度44米。
根据工程施工需要而增加塔机标准节至满足所需高度，全部塔吊构件均采用辅助起重机械配合安装，选用25T轮胎式汽车吊壹台。
由基本高度至使用高度采用塔吊自动液压顶升系统完成。
6. 安装前的准备工作6.1塔机入场前现场的准备工作a）根据施工组织设计对塔机进行合理布置和准确定位。
b）为满足塔机安装及正常使用，配备符合安全要求的专用二级配电箱，并将其放置在距塔机基础中心不大于2m远处,QTZ100(QTZ6015) 型塔机正常工作需用电容量为: 90kw 。
c) 清理QTZ100(QTZ6015)塔机基础周围20米范围内的路面杂物,并进行夯实处理, 以便于汽车吊的站位和进场塔机部件的摆放。
d) 根据塔机基础力学参数进行塔机基础计算、施工。
同时安装前施工项目部要提供基础地耐力报告、基础隐蔽工程验收报告等有关资料。
6.2 塔机安装前的准备工作(1) 施工技术准备项目技术人员必须提前一天进行现场实地勘测, 仔细地考虑在安装及今后拆卸中可能碰到的问题, 制定切实可行的施工方案, 对疑难问题及时同项目部其它技术人员沟通, 共同商讨解决对策, 确保施工顺利安全的进行。
(2) 安装前塔机的检查、维护塔式起重机在进入现场之前, 必须对其进行全面的保养、检查。
检查各结构部分有无裂纹、变形、腐蚀的现象。
检查小车、行走机构、回转机构的基本情况, 对于需保养、润滑的地方应立即做好保养工作。
检查各部位限位开关及力矩开关的灵敏性。
检查塔机的电气性能: 测量各电源线间的绝缘性, 测试其主控制线路的可靠性, 对于损坏的元件应及时更新。
并清理安装部件, 做好装运准备。
(3) 设备、机具的准备根据QTZ100(QTZ6015) 塔机安装需要, 必备的施工设备、机具及安全防护用品如下塔机安装前，安装班班长必须对所使用的吊索、吊具进行全面的安全检查，确认完好无损方可使用。
6.3塔机基础的验收a）塔机基础施工由土建施工单位负责完成。
b）塔机基础承载力必须满足塔机生产厂家提供的强度要求。
c）在制作砼基础时，必须根据塔机生产厂提供的塔机基础图纸绑扎配筋，必须做好控制记录和质量验收。
安放预埋件与钢筋绑扎同步进行，预埋件（4个塔机预埋底脚）与砼基础钢筋主筋必须焊接牢固。
避免由于振动而产生移位。
d）确保固定底脚四个角水平度在1/1000以内。
当砼强度达到90%以上，并取得内部安全、质检部门验收后方可安装。
e）在塔机进场安装前，土建施工单位应提供以下有关基础资料：砼基础的强度报告（要求达到90%以上）；砼基础隐蔽工程验收资料（钢筋原材质保书、钢筋绑扎施工验收单）；基础地耐力报告基础制作技术方案（几何尺寸、制作工艺、施工图、变更计算书等）；预埋件水平度测量报告。
f）经项目部安全、质检部门联合进行塔机基础验收，各方在验收表上签字认定并报施工监理签字后，方可进行安装作业。
7. 预计安装工期8. 安装总则（1）使用汽车吊安装塔机时必须注意以下安全事项：a）支牢汽车吊，b）严禁超载，c）吊具良好（按被吊物的重量选择正确的幅度索具等）,d) 注意吊点位置( 2) 安装作业必须按规定程序进行( 3) 必须安装使用安全防护设施, 如爬梯、平台、护栏、安全带等。
