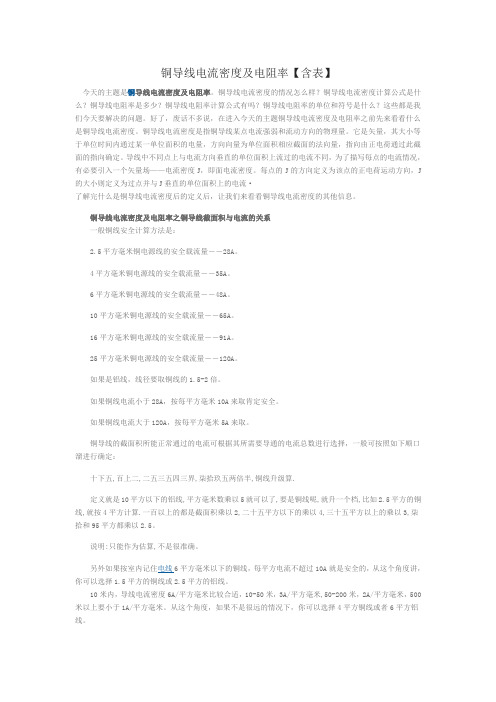

铜导线电流密度及电阻率【含表】今天的主题是铜导线电流密度及电阻率。

铜导线电流密度的情况怎么样？铜导线电流密度计算公式是什么？铜导线电阻率是多少？铜导线电阻率计算公式有吗？铜导线电阻率的单位和符号是什么？这些都是我们今天要解决的问题。

好了，废话不多说，在进入今天的主题铜导线电流密度及电阻率之前先来看看什么是铜导线电流密度。

铜导线电流密度是指铜导线某点电流强弱和流动方向的物理量。

它是矢量，其大小等于单位时间内通过某一单位面积的电量，方向向量为单位面积相应截面的法向量，指向由正电荷通过此截面的指向确定。

导线中不同点上与电流方向垂直的单位面积上流过的电流不同，为了描写每点的电流情况，有必要引入一个矢量场——电流密度J，即面电流密度。

每点的J的方向定义为该点的正电荷运动方向，J 的大小则定义为过点并与J垂直的单位面积上的电流·了解完什么是铜导线电流密度后的定义后，让我们来看看铜导线电流密度的其他信息。

铜导线电流密度及电阻率之铜导线截面积与电流的关系一般铜线安全计算方法是：2.5平方毫米铜电源线的安全载流量－－28A。

4平方毫米铜电源线的安全载流量－－35A。

6平方毫米铜电源线的安全载流量－－48A。

10平方毫米铜电源线的安全载流量－－65A。

16平方毫米铜电源线的安全载流量－－91A。

25平方毫米铜电源线的安全载流量－－120A。

如果是铝线，线径要取铜线的1.5-2倍。

如果铜线电流小于28A，按每平方毫米10A来取肯定安全。

如果铜线电流大于120A，按每平方毫米5A来取。

铜导线的截面积所能正常通过的电流可根据其所需要导通的电流总数进行选择，一般可按照如下顺口溜进行确定：十下五,百上二,二五三五四三界,柒拾玖五两倍半,铜线升级算.定义就是10平方以下的铝线,平方毫米数乘以5就可以了,要是铜线呢,就升一个档,比如2.5平方的铜线,就按4平方计算.一百以上的都是截面积乘以2,二十五平方以下的乘以4,三十五平方以上的乘以3,柒拾和95平方都乘以2.5。

电线电缆常用绝缘材料性能一览表
1. PVC（聚氯乙烯）
- 特点：
- 耐压强度高
- 绝缘性能好
- 阻燃性能差
- 应用：
- 低压电缆绝缘
- 电线绝缘
2. PE（聚乙烯）
- 特点：
- 机械强度高
- 耐腐蚀性好
- 低温特性好
- 应用：
- 低压电缆绝缘
- 电线绝缘
3. XLPE（交联聚乙烯）
- 特点：
- 耐高温能力好
- 绝缘性能优异
- 机械强度高
- 应用：
- 中高压电缆绝缘
- 电力电缆工程
4. EPR（乙丙橡胶）
- 特点：
- 耐热性好
- 耐寒性好
- 耐腐蚀性好
- 应用：
- 高压电缆绝缘
- 电力电缆工程
5. ABB（氧化物阻燃聚烯烃）- 特点：
- 阻燃性能好
- 机械强度高
- 绝缘性能优异
- 应用：
- 中高压电缆绝缘
- 电力电缆工程
6. EP（聚对苯二甲酸乙二酯）- 特点：
- 耐温性好
- 机械强度高
- 耐化学腐蚀性好
- 应用：
- 中高压电缆绝缘
- 电力电缆工程
7. 云母带
- 特点：
- 绝缘性能好
- 耐温性好
- 耐腐蚀性好- 应用：
- 高压电缆绝缘- 电力电缆工程。

电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。

1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。

下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。

材料密度表附表1 金属材料密度附表2 非金属材料密度附表3 气体密度密度是假定两者在相同的压力和温度条件下的密度之比。

4、固体线胀系数固体线胀系数见附表4.附表4 固体线胀系数（100℃以下）网筛的目与孔直径的米数的换算网筛的目不是法定计量单位，网筛的目与孔直径的米数的换算关系是：1目孔的直径＝1.52392 ×10-2mn 2式中：n －为每英寸的目数； m －长度的单位米。

例如，200目网筛的孔的直径尺寸为：200××10-2m ＝0.000076196m ＝0.076196mm ≈0.08mm5、装配扭矩装配时，应将在同一分组组别内的内、外螺纹进行装配。

螺纹最终的装配扭矩应满足表1要求。

在保证表1规定的扭矩前提下，螺纹可不按分组进行装配。

表1 螺纹装配扭矩值N/m本表摘自GB/T 1181-1998。

6、旋合长度 GB/T 1181-1998所规定的螺纹公差仅适用于旋合长度符合表2规定的过盈配合螺纹。

对旋合长度过长或过短的过盈配合螺纹，为满足GB/T 1181-1998规定的装配扭矩要求，需适当地调整螺纹公差。

表2 旋合长度 mm7、摩擦系数（见表3）螺纹牙侧表面间的摩擦系数受材料、表面粗糙度、润滑剂、热处理、表面涂镀、螺纹加工精度（各种形位误差）、螺纹规格等因素影响。

必要时，用户可利用计算公式，对特定条件下的过盈配合螺纹摩擦系数进行验证（已知总过盈量和装配扭矩，求摩擦系数）和调整。

本表摘自GB/T 1181-1998。

M 公制粗牙ISO 261 60°S 细小螺丝ISO R1501 60°UNC 统一牙粗牙ISO 263 60°UNF 统一牙细牙ISO 263 60°UNEF 统一牙特细牙ISO 263 60°UN 统一牙固定牙ISO 263 60°UNS 统一牙特殊牙----- 60°NC 美制牙粗牙ANSI B1.1 60°NF 美制牙细牙ANSI B1.1 60°NEF 美制牙特细牙ANSI B1.1 60°N 美制牙固定牙ANSI B1.1 60°NS 美制牙特殊牙ANSI B1.1 60°BSW 英制牙粗牙BS 84 55°BSF 英制牙细牙BS 84 55°BC 自行车牙JIS B0225 60°SM 针车用JIS B0226 60°CTV 自行行车用风嘴JIS D9422 60°TV 汽车用风嘴JID D4207 60°BSC 英制自行车BS 811 60°BA 英制小螺丝BS 93 30°47°Tr 公制爱克母牙ISO 2902 30°TW 爱克姆牙JIS B0222 29°ACME 爱克姆牙ANSI B1.5 29°STUB-ACME 浅牙爱克姆ANSI B1.8 29°C 平行管用螺纹ISO 228/1 55°BSPF 英制平行管螺纹BS 2779 55°PF 英制平行管螺纹IS B0202 55°R 管用推拔管用ISO 7/1 55°1/16Rc 管用推拔内螺纹ISO 7/1 55°1/16Rp 管用平行内螺纹ISO 7/1 55°PT 推拔管用JIS B0203 55°1/16PS 平行内螺纹JIS B0203 55°BSP 英制管牙BS 21.2779 55°NPT 美制一般推拔管用ANSI B2.1 60°1/16NPTR 美制栏杆接头用ANSI B2.1 60°1/16NPS 美制一般平行管用ANSI B2.1 60°NPSM 美制平行管用装配器用ANSI B2.1 60°NPSL 美制锁紧螺帽用ANSI B2.1 60°NPSH 美制水管用ANSI B2.1 60°NPSC 美制管接头用ANSI B2.1 60°NH 美制消防水管用ANSI B2.1 60°NPSF 美制干封管用平行内螺纹ANSI B2.1 60°NPTI 美制干封管用平行ANSI B2.1 60°NPTF 美制干封管用推拔ANSI B2.1 60°1/16NGT 美制瓦斯用推拔ANSI B57.1 60°1/16NGS 美制瓦斯用平行ANSI B57.1 60°NGO 美制瓦斯用出口ANSI B57.1 60°SGT 美制瓦斯用特殊ANSI B57.1 60°1/8E 电灯泡用JIS C7709 圆V 瓦斯桶凡而用JIS B8245/6 55°3/26C 薄铜电线管用JIS B0204 80°常用规格（公制）M1.2*0.25 M2.5*0.45 M6*0.75 M10*0.75M1.4*0.3 M2.6*0.45 M6*1 M10*1M1.6*0.35 M3*0.5 M7*0.75 M10*1.25M1.7*0.25 M3*0.6 M7*1 M10*1.5M1.7*0.35 M3.5*0.6 M8*0.75 M11*1M1.8*0.35 M4*0.5 M8*1 M11*1.5M2*0.4 M4*0.7 M8*1.25 12*1M2.2*0.45 M5*0.5 M9*1 M12*1.25M2.3*0.45 M5*0.8 M9*1.25 M12*1.5常用规格（美制）0-80UNF 5-40UNC 10-32UNF 5/16〃-32UNEF1-64UNC 5-44UNV 12-24UNC 3/8〃-16UNC1-72UNF 6-32UNC 12-28UNF 3/8〃-24UNF2-56UNC 6-40UNF 12-32UNEF 3/8〃-32UNEF2-64UNF 5/32〃-32UNC 1/4〃-20UNC 7/16〃-14UNC 3-48UNC 8-32UNC 1/4〃-28UNF 7/16〃-20UNF3-56UNF 8-36UNF 1/4〃-32UNEF 7/16〃-28UNEF4-40UNC 3/16〃-24UNC 5/16〃-18UNC 1/2〃-13UNC 4-48UNF 10-24UNC 5/16〃-24UNF 1/2〃-20UNF常用规格（英制）1/8〃-40 1/2〃-12 1〃-8 2〃-4.55/32〃-32 9/16〃-12 1-1/8〃-7 2-1/8〃-43/16〃-24 5/8〃-11 1-1/4〃-7 2-1/4〃-47/32〃-24 11/16〃-11 1-3/8〃-6 2-1/2〃-4 1/4〃-20 3/4〃-16 1-1/2〃-6 2-3/4〃-45/16〃-18 13/16〃-10 1-5/8〃-5 3-1/4〃-4 3/8〃-16 7/8〃-9 1-1/4〃-5 3-1/2〃-4。

兴飞达电线有限公司内部资料一、电线电缆材料用量公式铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km如120平方毫米计算：120*8.89=1066.8kg/km1、导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C /d=铜线径 G=铜比重 N=条数 K1=铜线绞入率 K2=芯线绞入率 C=绝缘芯线根数 2、绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2D=绝缘外径 d=导体外径 G=绝缘比重 K2=芯线绞入率 C=绝缘芯线根数3、外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * GD1=完成外径 D=上过程外径 G=绝缘比重4、包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * ZD=上过程外径 t=包带厚度 G=包带比重 Z=重叠率(1/4Lap = 1.25)5、缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Zd=铜线径 N=条数 G=比重 Z=绞入率6、编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθθ = atan( 2 * 3.1416 * ( D + d * 2 )) * 目数 / 25.4 / Td=编织铜线径 T=锭数 N=每锭条数 G=铜比重比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon（FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21棉布带-0.55；PP绳-0.55；棉纱线-0.48二、导体之外材料计算公式1.护套厚度：挤前外径×0.035+1（符合电力电缆,单芯电缆护套的标称厚度应不小于1.4mm，多芯电缆的标称厚度应不小于1.8mm）2.在线测量护套厚度：护套厚度＝(挤护套后的周长—挤护套前的周长)/2π 或护套厚度＝(挤护套后的周长—挤护套前的周长)×0.15923.绝缘厚度最薄点：标称值×90%-0.14.单芯护套最薄点：标称值×85%-0.15.多芯护套最薄点：标称值×80%-0.26.钢丝铠装：根数=｛π×(内护套外径+钢丝直径)｝÷(钢丝直径×λ)重量=π×钢丝直径²×ρ×L×根数×λ7.绝缘及护套的重量=π×(挤前外径+厚度)×厚度×L×ρ8.钢带的重量=｛π×(绕包前的外径+2×厚度-1) ×2×厚度×ρ×L｝/(1+K)9.包带的重量=｛π×(绕包前的外径+层数×厚度)×层数×厚度×ρ×L｝/(1±K)其中:K为重叠率或间隙率，如为重叠，则是1-K；如为间隙，则是1+Kρ为材料比重；L为电缆长度；λ绞入系数三 计算方法3.1 导体3.1.1 中压及架空电缆用导体W=S×ρ×N×λ式中：W—导体单位长度定额用量（kg/km）；S—导体的标称截面（mm2）；ρ—导体材料的密度（g/cm3）；N—导体的芯数；λ—成缆绞入系数；3.1.2 低压电缆用成型紧压导体和圆形导体W=×ρ×N×λ式中：W—导体单位长度定额用量（kg/km）；S—导体的工艺要求截面（mm2）（见表1）；ρ—导体材料的密度（g/cm3）；N—导体的芯数；λ—成缆绞入系数；3.2 云母带、半导电尼龙布带耐火层W =(D0+nδ) ×nδ×π×ρ/(1-K)×N×λ式中：W—单位长度成品云母带的定额用量（kg/km）；D0—绕包云母带前导体外径（mm）；δ—云母带的标称厚度（mm）ρ—云母带的密度（g/cm2）；n—绕包层数；K—云母带搭盖率；N—绝缘线芯的芯数；λ—成缆绞入系数；3.3 绝缘W=(D0+δ)×δ×π×ρ×λ×N式中：W—单位长度成品绝缘定额用量（kg/km）；D0—挤包绝缘前导体的外径（mm）；δ—绝缘层的标称厚度（mm）ρ—绝缘材料的密度（g/cm2）；N—绝缘线芯的芯数；λ—成缆绞入系数；3.4 导体（绝缘）屏蔽W=(D0+δ)×δ×π×ρ×λ×N式中：W—单位长度成品导体（绝缘）定额用量（kg/km）； D0—挤包导体（绝缘）屏蔽前外径（mm）；δ—导体（绝缘）屏蔽的标称厚度（mm）ρ—绝缘材料的密度（g/cm2）；N—绝缘线芯的芯数；λ—成缆绞入系数3.5 金属屏蔽3.5.1 中压电缆铜带屏蔽W =(D0+δ) ×δ×π×ρ/(1-K) ×N×λ式中：W—单位长度成品铜带的定额用量（kg/km）； D0—绕包铜带前外径（mm）；δ—铜带的标称厚度（mm）ρ—铜带的密度（g/cm2）；N—绝缘线芯的芯数；λ—成缆绞入系数；K—铜带搭盖率；3.5.2 低压电缆统包金属屏蔽W =(D0+nδ) ×nδ×π×ρ/(1-K)式中：W—单位长度成品铜带的定额用量（kg/km）； D0—绕包铜带前外径（mm）；δ—铜带的标称厚度（mm）；ρ—铜带的密度（g/cm2）；n—铜带绕包层数；K—铜带搭盖率；3.5.3 铜丝编织屏蔽W=×d×(D0+2d) ×p×k×ρ式中：W—单位长度成品铜丝的定额用量（kg/km）； D0—铜丝编织前外径（mm）；d—铜丝的标称外径（mm）ρ—铜丝的密度（g/cm2）；p—编织覆盖率；k—编织的交叉系数；3.6 填充W=W单×n式中：W—单位长度成品填充的定额用量（kg/km）； W单—单根填充绳重量（kg/km）；n—填充绳使用根数；3.7 包带（不包括无纺布）W=(D0+nδ) ×nδ×π×ρ/(1±K)式中：W—单位长度成品包带的定额用量（kg/km）； D0—绕包前外径（mm）；δ—绕包带的标称厚度（mm）ρ—绕包带的密度（g/cm2）；n—绕包带层数；K—绕包带的搭盖率3.8 无纺布W＝(D0+δ) ×π×m ×(1+K)式中：W—单位长度成品包带的定额用量（kg/km）； D0—绕包前外径（mm）；δ—绕包带的标称厚度（mm）m-无纺布单位面积重量（g/m2）K—绕包带的搭盖率3.9 铠装3.9.1 钢带铠装W=(D0+nδ) ×nδ×π×ρ/(1+K)式中：W—单位长度成品钢带的定额用量（kg/km）； D0—铠装前外径（mm）；δ—钢带的标称厚度（mm）ρ—钢带的密度（g/cm2）；n—钢带绕包带层数；K—钢带绕包的间隙率；3.9.2 钢丝铠装W=19.25×（D0+d-1）×d×k式中：W—单位长度成品钢丝的定额用量（kg/km）； D0—钢丝铠装前外径（mm）；d—钢丝的标称外径（mm）k—钢丝绞入率；3.10 护套及隔离套W=(D0+δ+Δ)×(δ+Δ) ×π×ρ式中：W—单位长度成品护套定额用量（kg/km）； D0—挤包护套前导体的外径（mm）；δ—护套层的标称厚度（mm）ρ—护套材料的密度（g/cm2）；Δ—厚度增加值（mm）；。

电线电缆表示方法主要由型号电线电缆表示方法主要由型号、规格及标准编号这三个部分组成。

1、型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。

下面将最常用的电线电缆型号中字母的含义介绍一下：1)类别、用途代号A-安装线B-绝缘线C-船用电缆K-控制电缆N-农用电缆R-软线U-矿用电缆Y-移动电缆JK-绝缘架空电缆M-煤矿用ZR-阻燃型NH-耐火型ZA-A级阻燃ZB-B级阻燃ZC-C级阻燃WD-低烟无卤型2）导体代号T—铜导线（略）L-铝芯3）绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮Y—聚乙烯料F—聚四氟乙烯4）护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包5）特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型6）铠装层代号2—双钢带3—细圆钢丝4—粗圆钢丝7）外护层代号1—纤维层2—PVC套3—PE套2、最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKLYJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆3、规格规格又由额定电压、芯数及标称截面组成。

常用塑料的密度见下表：密度/(g/cm3) 材料密度/(g/cm3)材料0.8 硅橡胶(可用二氧化硅填充到1。

25)1.19～1.35增塑聚氯乙烯(大约含有40%增塑剂)0.83 聚甲基戊烯1.20～1.22聚碳酸酯(双酚A型)0.85～0.91 聚丙烯1.20～1.26交联聚氨酯0.89～0.93 高压(低密度)聚乙烯1.26～1.28苯酚甲醛树脂(未填充)0.91～0.92 1-聚丁烯1.26～1.31聚乙烯醇0.9～0.93 聚异丁烯1.25～1.35乙酸纤维素0.92～1.00 天然橡胶1.30～1.41苯酚甲醛树脂(填充有机材料：纸，织物)0.92～0.98 低压(高密度)聚乙烯1.30～1.40聚氟乙烯1.01～1.04 尼龙121.34～1.40赛璐珞1.03～1.05 尼龙111.38～1.41聚对苯二甲酸乙二醇酯1.04～1.06 丙烯腈-丁二烯-苯乙烯共聚物(ABS)1.38～1.50硬质PVC1.04～1.08 聚苯乙烯1.41～1.43聚氧化甲烯(聚甲醛)1.05～1.07 聚苯醚1.47～1.52脲-三聚氰胺树脂(加有有机填料)1.06～1.10 苯乙烯-丙烯腈共聚物1.47～1.55氯化聚氯乙烯1.07～1.09 尼龙6101.50～2.00酚醛塑料和氨基塑料(加有无机填料) 1.12～1.15 尼龙61.70～1.80聚偏二氟乙烯1.13～1.16 尼龙661.80～2.30聚酯和环氧树脂(加有玻璃纤维)1.10～1.40 环氧树脂，不饱和聚酯树脂1.86～1.88聚偏二氯乙烯1.14～1.17 聚丙烯腈2.10～2.20聚三氟-氯乙烯1.15～1.25 乙酰丁酸纤维素2.10～2.30聚四氟乙烯1.161.20 聚甲基丙烯酸甲酯1.17～1.20 聚乙酸乙烯酯1.18～1.24 丙酸纤维素常用于塑料的密度鉴别的溶液溶液的种类密度(25℃)/(g/cm3)配制方法塑料(制品)种类浮于溶液沉入溶液水1 聚乙烯，聚丙烯聚氯乙烯，聚苯乙烯饱和食盐溶液1.1974ml水和26g食盐聚苯乙烯，ABS聚氯乙烯58-4%的酒精溶液0.91100ml水和140ml95%的酒精聚丙烯聚乙烯55-4的酒精溶液0.925100ml水和124ml95%的酒精高压聚乙烯低压聚乙烯氯化钙水溶液1.27100g的氯化钙(工业用)和150ml水聚苯乙烯，有机玻璃，ABS聚乙烯聚氯乙烯，酚醛塑料.常用塑料密度2009-12-3 来源：苏州科晟泰机械设备有限公司>>进入该公司展台密度/(g/cm3)材料密度/(g/cm3)材料0.8硅橡腔(可用二氧化硅填充到1。

电线电缆材料定额计算摘要：收集、归纳、整理了电线电缆材料定额计算的相关标准、常用公式和具体参数，并对参数的意义作了详细阐述，接着以一种型号规格的电缆为例说明材料定额计算的基本过程，让读者对电线电缆材料定额计算有一个系统化的了解和掌握。

最后简述运用Excel软件实现材料定额批量计算的方法。

关键词：电线；电缆；材料定额；电缆净重；电缆结构计算；含铜量；电力电缆0 引言电线电缆是料重工轻的产品，其材料用量对成本有很大影响。

依据电线电缆结构进行材料定额（净重）计算，是工艺控制和成本控制的要求，也是电线电缆产品报价的基础。

电线电缆的定额计算，在王春江主编的《电线电缆手册》（第1册）中的“电线电缆的结构计算”一章中已作了阐述，但由于缺乏详细说明及相关参数，很多读者在理解和应用中感到困难。

本文试图对电线电缆定额计算方法进行归纳整理和详细阐述，并举例说明计算过程，希望对读者有所帮助。

1 电线电缆基本结构和相关标准电线电缆是用以传输电（磁）能、信息和实现电磁能转换的线材产品，主要有裸电线、绕组线、电力电缆、通信电缆和光缆、电气装备用电线电缆五大类，大类下面又分为很多小类。

虽然种类众多，但基本结构是相同的，都由导体、绝缘和护套三部分组成，如下图：图1 电线电缆截面基本结构各种电线电缆，根据不同的用途，在基本结构的基础上进行扩充、删减或变化，就形成了适用于不同环境和场合的特定结构。

作为基础设施建设的重要产品，国家和行业制订了许多关于电线电缆的规范标准（见表1），以保证产品的质量。

电线电缆的材料定额计算也必须依据相关标准来进行。

各厂家在相关标准的基础上编制了自己的工艺文件，电线电缆材料定额的计算需要从工艺文件中获取相关参数。

2 计算常用公式 2.1 导体单位长度重量导体单位长度重量的计算公式如下：24n m W d n K NK πρη= ①式中： W ——导体单位长度重量，kg/km ；d ——单线直径，mm ；n ——单线根数；K——导体单线平均绞入系数；N——绝ρ——导体密度，g/cm3；n缘线芯根数；K——绝缘线芯绞入系数；η——紧压系数。

电线电缆常用计算方法******************1 主题内容与适用范围本文件规定了电线电缆结构重量的常用计算方法。

本文件适用于裸线、电力电缆、控制电缆、通信电缆、电气装备电线电缆的结构重量计算。

2 参考资料 电线电缆手册。

3 导电线芯3.1 单根导电线芯 3.1.1 圆单线的重量ρπ24d W =kg/km式中：d —圆单线直径， mm ；ρ—材料密度， g/cm 3。

3.1.2 镀锡圆铜单线重量ρπ24d W =kg/km式中：d —镀锡铜线外径，mm ；ρ—铜密度， g/cm 3。

3.1.3 锡层重量W ＝W 铜·k kg/km 式中：W 铜—镀锡铜单线重量 kg/km ； k —镀锡重量系数，见表1所示。

3.2.1 铝绞线重量C d W ρπ24=kg/km式中：d —铝单线直径，mm ；ρ—铝的密度，g/cm 3；C —绞合常数，其值见表2。

222211214421C d C d W W W ρπρπ+=+= kg/km式中：W 1、W 2—分别为钢芯重量和铝线重量，kg/km ；d 1、d 2—分别为单根钢丝直径和单根铝线直径，mm ； ρ1、ρ2—分别为钢丝和铝的密度，g/cm 3；C 1、C 2—分别为钢芯和铝线绞合常数，其值见表3。

***********3.2.3.1 扩径钢芯铝绞线的重量 ()[]铝铝钢钢ρρπm n n m K d Z d Z d Z K d Z W 2222211204+++=kg/km式中：Z 0—钢线根数；d 0—钢丝直径，mm ；Z 1、Z 2…Z n —分别为第一层、第二层…最外层铝单线根数； d 1、d 2…d n —分别为第一层、第二层…最外层铝单线直径，mm ； k m 钢、k m 铝—分别为钢线部分及铝线部分的平均绞入系数。

ρ钢、ρ铝—分别为钢及铝的密度，g/cm 3。

3.2.3.2 空心扩径绞线的重量W=W 支+W 铝+W 钢 kg/km 式中：W 支—中心支撑物重量，kg/kmW 铝—铝线重量，铝铝铝铝铝ρπmq K Z d w 24= kg/km W 钢—钢线重量，钢钢钢钢钢ρπm K Z d w 24=kg/km3.3 普通绞线重量3.3.1 绞线的平均绞入系数 nnn m Z Z Z Z k Z k Z k Z k Z k ++++++++= (210221100)式中：Z 0、Z 1、Z 2 …Z n —分别为中心层及其它各层的单线根数；k 0、k 1、k 2 …k n —分别为中心层及其它各层的绞入系数。

电线电缆材料计算公式电线电缆材料计算公式：1．圆单线的面积：S= （d ：单线直径）2．圆单线的重量：W= ?ρ（ρ：材料比重）3．塑料重量的计算公式：W=π（D+T）×T? ρ×L（D ：线芯直径 T ：包胶厚度 L ：长度）4．束丝的外径D 和重量W ： D=W= ?z kρ（z ：单线总根数 d ：单线直径 k ：绞入系数）5．成缆外径：圆形：成外=成缆系数×绝缘线芯外径圆形3+1芯：（D ：表示高度 a.b 绝缘厚度 D.b 大大线芯外径 D.a 小小线芯外径)6．绕包带重量：=π(D0+nt)nt?（n. 绕包层数 t. 带材厚度 1-k. 重叠绕包 1+k.间隙绕包)7．屏蔽重量计算公式：W= ?（D0+2d）P?k? ρ（d. 金属芯直径 k. 编织时金属芯交叉增长系数 P . 每组金属芯的单向覆盖率） 8．密度ρ:铜芯 8.9 PVC 1.5 PE 1 聚脂带 1.4 无纺布 0.75钢带 7.85 铜带 8.9 铝箔 2.7 云母带 2.1 玻璃丝 2.1电缆成缆工艺讲义一、成缆的目的电缆是用来传输电能或控制信号的。

电力设备用电多数是用多相电源，所以电力电缆是多芯的，常用三相电源的三芯电缆或四芯电缆（其中有一芯作为地线）。

控制电缆主要是用于控制设备的线路，控制电缆需要的根数一般很多，因此控制电缆往往做成多芯的。

这样不仅使用方便、经济，而且使用三相电源送电的三相电缆成缆在一起，可以使三相磁场抵消, 减少损耗。

因此，在成缆工序中，是将二芯、三芯，甚至是几十芯绞合在一起。

组成多芯电缆。

这种将绝缘线芯按一定的规则绞合在一起，包括绞合时线芯间空隙的填充和在成缆上的包带过程，叫做成缆。

成缆时，绝缘线芯的绞合形式是采用同心层正规绞合，绝缘线芯直径相同的成缆叫做对称成缆，绝缘线芯直径不同的成缆叫做非对称成缆。

虽然根据需要根数的绝缘线芯绞合在一起的电缆，使用方便经济，但有些电缆是不成缆的，如高压电缆等，这是为了避免结构太大而笨重和技术设备上的原因，制造成单芯电缆。

电线电缆表示法主要由型号、规格及标准编号这三个部分组成。

1.型号的含义电气装备用电线电缆及电力电缆的型号主要由以下七部分组成：有些特殊的电线电缆型号最后还有派生代号。

下面将最常用的电线电缆型号中字母的含义介绍一下：⑴类别、用途代号A-安装线B-绝缘线 C-船用电缆K-控制电缆N-农用电缆 R-软线U-矿用电缆Y-移动电缆 JK-绝缘架空电缆M-煤矿用ZR-阻燃型 NH-耐火型ZA-A级阻燃ZB-B级阻燃 ZC-C级阻燃WD-低烟无卤型⑵导体代号T—铜导线（略） L-铝芯⑶绝缘层代号V—PVC塑料YJ—XLPE绝缘X—橡皮 Y—聚乙烯料F—聚四氟乙烯⑷护层代号V-PVC套Y-聚乙烯料N-尼龙护套P-铜丝编织屏蔽P2-铜带屏蔽L-棉纱编织涂蜡克Q-铅包⑸特征代号B-扁平型R-柔软C-重型Q-轻型G-高压H-电焊机用S-双绞型⑹铠装层代号2—双钢带 3—细圆钢丝4—粗圆钢丝⑺外护层代号1—纤维层 2—PVC套3—PE套2.最常用的电气装备用电线电缆及电力电缆的型号示例VV—铜芯聚氯乙烯绝缘聚氯乙烯护套电力电缆VLV—铝芯聚氯乙烯绝缘聚氯乙烯护套电力电缆YJV22—铜芯交联聚乙烯绝缘钢带铠装聚氯乙烯护套电力电缆KVV—聚氯乙烯绝缘聚氯乙烯护套控制电缆227IEC 01（BV）—简称BV，一般用途单芯硬导体无护套电缆227IEC 02（RV）—简称RV，一般用途单芯软导体无护套电缆227IEC 10（BVV）—简称BVV，轻型聚氯乙烯护套电缆227IEC 52（RVV）—简称RVV，轻型聚氯乙烯护套软线227IEC 53（RVV）—简称RVV，普通聚氯乙烯护套软线BV—铜芯聚氯乙烯绝缘电线BVR—铜芯聚氯乙烯绝缘软电缆BVVB—铜芯聚氯乙烯绝缘聚氯乙烯护套扁型电缆JKL YJ—交联聚乙烯绝缘架空电缆YC、YCW—重型橡套软电缆YZ、YZW—中型橡套软电缆YQ、YQW—轻型橡套软电缆YH—电焊机电缆BLHV—铝合金聚氯乙烯绝缘电线线管的代号及敷设方式一、线管的代号SC：焊接钢管，TC：电线管，PC：硬质塑料管，CT：电缆桥架，CP：金属软管，SR 钢线槽RC：水煤气管二、导线敷设部位：SR：沿钢索敷设，CLE：沿柱或跨柱敷设，WE：沿墙面敷设，CE：沿天棚面或顶棚面敷设ACE：在能进入的吊顶在敷设，BC:暗敷设在梁内，CLC：暗敷设在柱子内，WC：暗敷设在墙内FC：预埋在地面内，CC：暗敷设在顶板内中国建筑标准设计研究所出版的00DX001 《建筑电气工程设计常用图形和文字符号》规定：线路敷设方式标注：穿焊接钢管敷设：SC穿电线管敷设：MT穿硬塑料管敷设：PC穿阻燃半硬聚氯乙烯管敷设：FPC电缆桥架敷设：CT金属线槽敷设：MR塑料线槽敷设：PR用钢索敷设：M穿聚氯乙烯塑料波纹电线管敷设：KPC穿金属软管敷设：CP直接埋设：DB电缆沟敷设：TC混凝土排管敷设：CE导线敷设部位的标注沿或跨梁（屋架）敷设：AB暗敷在梁内：BC沿或跨柱敷设：AC暗敷设在柱内：CLC沿墙面敷设：WS暗敷设在墙内：WC沿天棚或顶板面敷设：CE暗敷设在屋面或顶板内：CC吊顶内敷设：SCE地板或地面下敷设：FJDG--紧定式电线管，KBG--扣压式电线管一，导线穿管表示MT-电线管PC-PVC塑料硬管FPC-阻燃塑料硬管CT-桥架MR-金属线槽M-钢索CP-金属软管PR-塑料线槽RC-镀锌钢管二，导线敷设方式的表示DB-直埋TC-电缆沟BC-暗敷在梁内CLC-暗敷在柱内WC-暗敷在墙内CE-沿天棚顶敷设CC-暗敷在天棚顶内SCE-吊顶内敷设F-地板及地坪下SR-沿钢索BE-沿屋架，梁WE-沿墙明敷3.规格规格又由额定电压、芯数及标称截面组成。

导体重量计算导体重量=导体比重*截面积其中铜导体比重为8.9g/cm3，铝为2.7g/cm3，截面积一般取标称截面如10、16、 (240)挤包绝缘层重量=3.14*（挤包前外径+绝缘厚度）*绝缘厚度*绝缘料比重其中PVC绝缘料比重为1.5g/cm3 PE绝缘料比重为0.932g/cm3以上公式算出的重量单位均为：千克/千米电缆重量的计算一两句话也说不清楚的有必要的话可发邮件到我邮箱：我自己对电缆材料净重计算方法做了一些总结可发送给你22|评论(2)一、电线电缆材料用量铜的重量习惯的不用换算的计算方法：截面积*8.89=kg/km如120平方毫米计算：120*8.89=1066.8kg/km1、导体用量：（Kg/Km）=d^2 * 0.7854 * G * N * K1 * K2 * C /d=铜线径G=铜比重N=条数K1=铜线绞入率K2=芯线绞入率C=绝缘芯线根数2、绝缘用量：（Kg/Km）=（D^2 - d^2）* 0.7854 * G * C * K2D=绝缘外径d=导体外径G=绝缘比重K2=芯线绞入率C=绝缘芯线根数3、外被用量：（Kg/Km）= ( D1^2 - D^2 ) * 0.7854 * GD1=完成外径D=上过程外径G=绝缘比重4、包带用量：（Kg/Km）= D^2 * 0.7854 * t * G * ZD=上过程外径t=包带厚度G=包带比重Z=重叠率(1/4Lap = 1.25)5、缠绕用量：（Kg/Km）= d^2 * 0.7854 * G * N * Zd=铜线径N=条数G=比重Z=绞入率6、编织用量：（Kg/Km）= d^2 * 0.7854 * T * N * G / cosθθ= atan( 2 * 3.1416 * ( D + d * 2 )) *目数/ 25.4 / Td=编织铜线径T=锭数N=每锭条数G=铜比重比重：铜-8.89；银-10.50；铝-2.70；锌-7.05；镍-8.90；锡-7.30；钢-7.80；铅-11.40；铝箔麦拉-1.80；纸-1.35；麦拉-1.37PVC-1.45；LDPE-0.92；HDPE-0.96；PEF（发泡）-0.65；FRPE-1.7；Teflon （FEP）2.2；Nylon-0.97；PP-0.97；PU-1.21棉布带-0.55；PP绳-0.55；棉纱线-0.48如何计算成本铜电线的成本包括三个部分。
