缝纫机工作原理
缝纫机工作原理引言概述：缝纫机是一种常见的家用和工业用工具，用于缝制和修补各种织物。
它的工作原理是通过针和线的运动来完成缝合任务。
本文将详细阐述缝纫机的工作原理，包括针线运动、线张力调节、针板和压脚的作用、缝纫机的驱动和控制系统。
正文内容：1. 针线运动1.1 上下运动缝纫机通过驱动机构使针具有上下运动能力。
当缝纫机工作时，针在上下往复运动中穿过织物。
上升运动时，针从下面穿过织物；下降运动时，针从上面穿过织物。
这种上下运动使得线穿过织物并形成针脚。
1.2 先后运动除了上下运动，缝纫机还具有先后运动的能力。
在每次上升和下降运动之间，缝纫机会将织物向前挪移一定距离。
这种先后运动使得针线可以在织物上形成连续的线迹。
2. 线张力调节2.1 上线张力缝纫机上线张力的调节是通过张力调节器来实现的。
张力调节器可以调整线的张力，以确保线在缝制过程中保持适当的紧度。
较高的线张力可以防止线松弛，而较低的线张力可以避免线断裂。
2.2 下线张力缝纫机下线张力的调节是通过线张力弹簧来实现的。
线张力弹簧可以调整线的张力，以确保线在缝制过程中保持适当的紧度。
较高的线张力可以防止线松弛，而较低的线张力可以避免线断裂。
3. 针板和压脚的作用3.1 针板针板是缝纫机上的一个金属板，具有多个针眼。
它的作用是引导针在织物上穿行，并保持针脚的长度均匀。
针板还可以防止织物被针刺破。
3.2 压脚压脚是缝纫机上的一个金属脚，用于保持织物平稳并与针板接触。
压脚的作用是确保织物在缝制过程中保持平整，以便针线可以顺利穿过。
4. 缝纫机的驱动和控制系统4.1 驱动系统缝纫机的驱动系统通常由电动机驱动。
电动机通过皮带或者齿轮传动将动力传递给缝纫机的各个部件，如针和织物进给机构。
4.2 控制系统缝纫机的控制系统通常由脚踏板或者按钮控制。
脚踏板或者按钮可以控制缝纫机的启动和住手，以及调整缝纫机的速度。
一些高级缝纫机还配备了自动化控制系统，可以根据缝制需求进行各种设置。
缝纫机的工作原理
缝纫机的工作原理
缝纫机是一种用来缝合布料的机械设备，其工作原理主要包括以下几个方面：
1. 机械运动：缝纫机通过电动机带动传动装置，使主轴和副轴以不同的速度旋转。
主轴通过皮带或链条传动带动针杆上下运动，从而实现针头的上下动作。
同时，副轴通过齿轮传动带动布料输送装置，将布料平稳地送入缝纫机的工作区域。
2. 刺穿动作：当缝纫机开始工作时，针头会快速下落穿过布料，形成针孔。
这种运动是由电动机驱动的离心离合器控制的，离心离合器会根据踏板的踩下程度来调整针头的运动速度。
3. 线松紧调节：缝纫机上有一个线松紧调节装置，通过调整它的位置可以改变缝纫线的松紧程度。
一般来说，线松紧调节装置会改变缝纫机上的绳柱张力，从而控制需要缝合的布料与缝纫线的紧密度。
4. 摇臂传动：在缝纫机的工作过程中，针杆的上下运动主要是由摇臂传动装置实现的。
摇臂是由一个摇杆和一个连接片组成的机械装置，它能将驱动轴的旋转运动转换为针杆的上下运动。
5. 切线装置：当缝纫机完成一次针孔后，切线装置开始工作。
切线装置会紧紧拉住缝纫线，使其与缝合线彼此贴合，并形成整齐、均匀的线迹。
综上所述，缝纫机的工作原理是通过机械运动和传动装置以及
相关的控制装置，将针头快速穿过布料并与线松紧调节装置、摇臂传动装置等协同作用，从而实现布料的缝合。
这样便能够完成各种缝纫操作，例如直线缝、钉扣、拼接等。
缝纫机工作原理
缝纫机工作原理缝纫机是一种常见的家用和工业用的纺织设备，它通过将两层或多层织物通过线线交织的方式，将它们连接在一起。
缝纫机的工作原理涉及到多个部件的协同作用，包括针、线、针板、抓布器、压脚等。
1. 针：缝纫机的针是一个重要的部件，它由针眼、针尖和针柄组成。
针尖通过织物上的针孔，将线穿过织物的两层或多层，并将其与另一根线交错在一起。
2. 线：缝纫机使用两根线，分别为上线和下线。
上线从线轴经过张力调节器，穿过导线器、线眼板和张力片，最后通过线杆进入针眼。
下线则从线轴经过张力调节器，穿过导线器、线眼板和张力片，最后通过抓布器进入针板。
3. 针板：针板是一个平坦的金属板，上面有许多小孔，其中一个是针孔，用于针尖穿过织物。
针板的其他孔洞则用于将线从上线和下线穿过。
4. 抓布器：抓布器是缝纫机的一个重要部件，它的作用是在针尖穿过织物时，将下线从下线孔中抓住，并将其拉回到织物的下方。
抓布器通常由两个钩子组成，它们交替地抓取下线，完成线线交织的动作。
5. 压脚：压脚是一个可移动的部件，用于将织物保持在针板上，并提供适当的压力，以确保针尖穿过织物时的稳定性和准确性。
压脚通常由金属制成，可以根据织物的厚度和类型进行调节。
缝纫机的工作过程如下：1. 准备工作：将上线和下线分别穿过张力调节器、导线器、线眼板和张力片。
将织物放置在针板上，并确保针板上的针孔与织物的位置对应。
2. 开始缝纫：启动缝纫机，使针和抓布器开始运动。
针尖穿过织物的针孔，将上线穿过织物的两层或多层，并与下线交织在一起。
抓布器抓住下线，将其拉回到织物的下方。
3. 继续缝纫：重复上述步骤，直到完成所需的缝纫长度。
在缝纫过程中，织物会被压脚保持在针板上，以确保针尖的稳定性和准确性。
4. 结束缝纫：当完成所需的缝纫长度后，停止缝纫机的运动。
剪断上线和下线，将织物从缝纫机上取下。
缝纫机的工作原理可以简单概括为针和抓布器的协同作用，通过线线交织的方式将织物连接在一起。
缝纫机工作原理
缝纫机工作原理缝纫机是一种常见的家用和工业用工具，用于将织物或者其他材料缝合在一起。
它通过一系列的机械和电子部件来实现缝合功能。
下面将详细介绍缝纫机的工作原理。
1. 供电系统：缝纫机通常使用交流电源或者直流电源。
交流电源通过插座连接到缝纫机，然后通过内部电路将电能转化为机械能，驱动缝纫机的各个部件工作。
2. 机电系统：缝纫机的机电是驱动缝纫机运转的核心部件。
机电通常由铜线绕成的线圈和磁铁组成。
当通电时，电流通过线圈，产生电磁场，与磁铁相互作用，使机电转动。
3. 驱动系统：缝纫机的驱动系统由皮带、齿轮和传动轴组成。
当机电转动时，皮带通过与机电轴相连的皮带轮带动齿轮转动。
齿轮通过传动轴将动力传递给其他部件。
4. 踏板系统：缝纫机的踏板通常位于缝纫机的底部，用于控制缝纫机的运行速度。
踏板通过连杆与机电连接，当踩下踏板时，连杆将运动传递给机电，使机电启动并控制缝纫速度。
5. 上线系统：缝纫机的上线系统由线轴、线杆和线眼组成。
线轴上放置线线，线杆将线引导到缝纫机的上线系统中，线眼则用于穿过针眼。
当缝纫机运行时，线轴会旋转，将线传送到缝纫机的下线系统中。
6. 下线系统：缝纫机的下线系统由针、针板和输送器组成。
当缝纫机工作时，针在针板上穿梭，将线从上线系统中穿过织物，形成针线，然后通过输送器将织物向前推动，完成缝合。
7. 控制系统：现代缝纫机通常配备了控制系统，用于调节缝纫机的工作模式和功能。
控制系统包括按钮、开关、显示屏等，用户可以通过操作这些设备来选择不同的缝纫模式、调节线张力和缝纫速度等。
综上所述，缝纫机通过供电系统、机电系统、驱动系统、踏板系统、上线系统、下线系统和控制系统等部件相互配合，实现了将线线穿过织物并进行缝合的功能。
这些部件的协同工作使得缝纫机成为一种高效、便捷的缝合工具，广泛应用于家庭和工业领域。
缝纫机的原理和应用有哪些
缝纫机的原理和应用有哪些缝纫机的原理1.针线循环往复–缝纫机通过下针和上针的循环往复，在两块布料之间形成针线循环。
–下针穿过布料，形成针孔，上针从上面进入针孔，将线穿过针孔，形成针线循环。
–针线循环的速度和功率可以通过电动缝纫机和脚踏缝纫机进行控制。
2.传递和拉伸布料–缝纫机通过输送器或者手动操作，将布料沿着缝纫线的方向传递给针脚。
–脚踏缝纫机通过踩踏脚踏板的方式，控制布料的传递速度。
–在一些高级缝纫机上，还可以通过调节输送器的张力来实现对布料的拉伸，以适应不同类型的缝纫需求。
3.线的张力调节–缝纫机通过张力轮或张力调节器来调节上线和下线的张力。
–上线的张力决定了线在布料上的拉力，下线的张力决定了线在布料下的拉力。
–良好的线张力调节可以确保线在缝纫过程中始终保持稳定，从而避免线断裂或者缝纫不牢固的问题。
缝纫机的应用1.家庭缝纫–家庭缝纫是缝纫机最常见的应用之一，用于家庭的基本缝纫需求，如衣服的改补、制作家居用品等。
–家庭缝纫机通常是便携式的，体积小巧，操作简单，适合普通家庭使用。
2.服装制造业–缝纫机在服装制造业中起到至关重要的作用，用于大规模的服装生产。
–服装制造业通常使用专业的工业缝纫机，能够高效地完成各种缝纫任务，如缝纫衣缝、镶边、装饰等。
–工业缝纫机具有高速、稳定的特点，可以满足大规模服装生产的需求。
3.皮革制品制造–缝纫机在皮革制品制造中也起到重要的作用，用于制作皮包、皮鞋等产品。
–由于皮革材料的厚度和坚固性，需要专业的皮革缝纫机来完成缝纫任务。
–皮革缝纫机通常具有更高的功率和更大的针脚行程，以适应对皮革的缝纫需求。
4.汽车内饰–缝纫机在汽车内饰制造中也得到广泛应用，用于制作汽车座椅、车门内饰等。
–汽车内饰缝纫机通常具有更大的工作区域和更强大的驱动力，以适应对汽车内饰材料的缝纫需求。
–同时，汽车内饰缝纫机通常可以使用不同类型的线，以适应不同材料的缝纫要求。
结论缝纫机是一种非常重要且广泛应用的设备，其原理包括针线循环往复、布料传递和拉伸以及线的张力调节。
缝纫机工作原理
缝纫机工作原理引言概述：缝纫机是一种常见的家用和工业用的机械设备，用于缝制各种织物和纺织品。
它的工作原理涉及到多个关键部件和机械原理。
本文将详细介绍缝纫机的工作原理，包括供给线的过程、针和线的相互作用、运动传动机构以及缝纫机的控制系统。
一、供给线的过程1.1 上线轮和下线轮缝纫机的上线轮和下线轮是供给线的关键部件。
上线轮通过与下线轮的磨擦力将线从线轴上拉出，并将其传送到针脚处。
下线轮则通过与织物的磨擦力将线坚固地固定在织物上。
1.2 引导装置引导装置位于上线轮和下线轮之间，用于引导线的路径。
它通常由一组小孔组成，线通过这些小孔顺利地从上线轮传送到下线轮。
1.3 线的张力控制缝纫机还配备了线的张力控制装置。
通过调整张力控制装置，可以控制线的张力，确保线在缝制过程中保持适当的紧绷度，以避免线的松弛或者断裂。
二、针和线的相互作用2.1 针的运动缝纫机中的针通过上下运动来穿透织物，并形成缝线。
针的上下运动是由缝纫机的驱动装置控制的，通常是通过驱动轮和传动杆实现的。
2.2 线的穿透当针从上方向下方穿透织物时，线从线轴上被拉出，并通过针眼穿过织物。
针在穿透织物的过程中，线被坚固地固定在织物上。
2.3 线的锁定在针穿透织物后，线通过缝纫机的锁线装置进行锁定。
锁线装置通过将线环绕在织物的背面，形成一个结子的锁定点，确保线不会轻易松脱。
三、运动传动机构3.1 主动轮和从动轮缝纫机的运动传动机构包括主动轮和从动轮。
主动轮由机电驱动，通过传动带或者齿轮将动力传递给从动轮。
从动轮通过传动杆和其他连接件将动力传递给针和其他工作部件。
3.2 运动传递主动轮的旋转动力被传递给从动轮，从而使针和其他工作部件进行相应的运动。
运动传递机构通常采用齿轮传动、皮带传动或者链条传动等方式，确保运动的平稳和准确。
3.3 运动控制缝纫机的运动传动机构还配备了运动控制装置，通过调整运动控制装置，可以控制针的速度、行程和运动方式，以满足不同缝制需求。

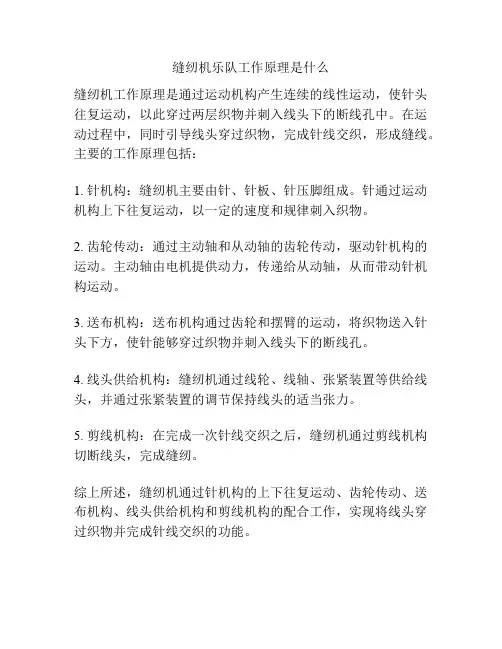

缝纫机乐队工作原理是什么
缝纫机乐队工作原理是什么
缝纫机工作原理是通过运动机构产生连续的线性运动，使针头往复运动，以此穿过两层织物并刺入线头下的断线孔中。
在运动过程中，同时引导线头穿过织物，完成针线交织，形成缝线。
主要的工作原理包括：
1. 针机构：缝纫机主要由针、针板、针压脚组成。
针通过运动机构上下往复运动，以一定的速度和规律刺入织物。
2. 齿轮传动：通过主动轴和从动轴的齿轮传动，驱动针机构的运动。
主动轴由电机提供动力，传递给从动轴，从而带动针机构运动。
3. 送布机构：送布机构通过齿轮和摆臂的运动，将织物送入针头下方，使针能够穿过织物并刺入线头下的断线孔。
4. 线头供给机构：缝纫机通过线轮、线轴、张紧装置等供给线头，并通过张紧装置的调节保持线头的适当张力。
5. 剪线机构：在完成一次针线交织之后，缝纫机通过剪线机构切断线头，完成缝纫。
综上所述，缝纫机通过针机构的上下往复运动、齿轮传动、送布机构、线头供给机构和剪线机构的配合工作，实现将线头穿过织物并完成针线交织的功能。
缝纫机 原理
缝纫机原理缝纫机原理缝纫机是一种用来缝制衣物的机器，它的工作原理是利用针线相互穿插，在织物上形成连续的线迹，从而实现缝合的功能。
缝纫机的原理可以分为以下几个方面来介绍。
一、针线传动原理缝纫机的核心部件是针和线，针通过上下运动和线相互穿插在织物上形成线迹。
针线传动原理是缝纫机实现缝合功能的基础。
当缝纫机启动时，电机驱动皮带带动主轴转动，主轴带动针杆上的曲柄轴旋转。
曲柄轴上的曲柄连杆将上下运动的往复动作传递给针杆，使针在织物上上下穿刺。
二、线迹形成原理线迹的形成是缝纫机的关键，它决定了缝纫机的缝合效果。
线迹的形成主要依赖于针和线的相互作用。
当针下降时，穿过织物，针眼在织物上留下一个环形的孔，同时将线穿过针眼。
当针开始上升时，线被拉紧，从而形成线迹。
线迹的形成需要针和线的协同作用，针要准确地穿过织物，并将线穿过针眼，线要有适当的张力，以确保线迹的牢固性。
三、送布机构原理送布机构是缝纫机上的一个重要部件，它负责将织物推送到针下，使针能够穿过织物进行缝合。
送布机构的原理是通过齿轮和传动杆的作用，使织物在缝纫机上平稳移动。
当缝纫机启动时，齿轮带动送布爪移动，送布爪通过传动杆将织物向前推送。
送布机构的设计要考虑到织物的平稳移动和缝合线迹的准确性。
四、张力调节原理张力调节是缝纫机上的一个重要功能，它能够调节线的张力，以适应不同的织物和缝合效果。
缝纫机上通常有上线张力和下线张力两个调节装置。
上线张力的调节是通过张力调节装置改变线的张力，从而影响线迹的紧密度。
下线张力的调节是通过张力调节装置改变线的张力，从而影响线迹的牢固性。
张力调节的原理是通过改变张力调节装置中的张力弹簧的拉伸程度，从而改变线的张力。
缝纫机的工作原理主要包括针线传动原理、线迹形成原理、送布机构原理和张力调节原理。
它们共同作用，实现了缝纫机的缝合功能。
缝纫机的原理是基于物理学的原理，并经过了工程设计和制造，以满足人们对缝制衣物的需求。
缝纫机的原理和结构在不断地改进和创新，以适应不同的缝合需求和技术发展。

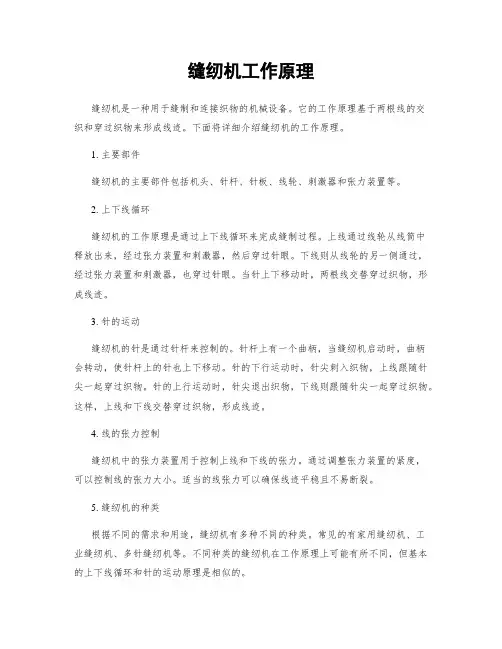

缝纫机工作原理
缝纫机工作原理缝纫机是一种用于缝制和连接织物的机械设备。
它的工作原理基于两根线的交织和穿过织物来形成线迹。
下面将详细介绍缝纫机的工作原理。
1. 主要部件缝纫机的主要部件包括机头、针杆、针板、线轮、刺激器和张力装置等。
2. 上下线循环缝纫机的工作原理是通过上下线循环来完成缝制过程。
上线通过线轮从线筒中释放出来，经过张力装置和刺激器，然后穿过针眼。
下线则从线轮的另一侧通过，经过张力装置和刺激器，也穿过针眼。
当针上下移动时，两根线交替穿过织物，形成线迹。
3. 针的运动缝纫机的针是通过针杆来控制的。
针杆上有一个曲柄，当缝纫机启动时，曲柄会转动，使针杆上的针也上下移动。
针的下行运动时，针尖刺入织物，上线跟随针尖一起穿过织物。
针的上行运动时，针尖退出织物，下线则跟随针尖一起穿过织物。
这样，上线和下线交替穿过织物，形成线迹。
4. 线的张力控制缝纫机中的张力装置用于控制上线和下线的张力。
通过调整张力装置的紧度，可以控制线的张力大小。
适当的线张力可以确保线迹平稳且不易断裂。
5. 缝纫机的种类根据不同的需求和用途，缝纫机有多种不同的种类。
常见的有家用缝纫机、工业缝纫机、多针缝纫机等。
不同种类的缝纫机在工作原理上可能有所不同，但基本的上下线循环和针的运动原理是相似的。
6. 缝纫机的应用缝纫机广泛应用于纺织、服装、家居等行业。
它可以用于缝制衣物、织物修补、装饰等。
由于缝纫机的工作原理简单且高效，它成为了纺织行业中不可或缺的设备之一。
总结：缝纫机的工作原理基于上下线循环和针的运动。
通过上线和下线交替穿过织物，形成线迹。
针的上下运动由针杆控制，线的张力由张力装置调节。
缝纫机在纺织行业中有着广泛的应用，是一种简单且高效的缝制设备。
缝纫机什么工作原理
缝纫机什么工作原理
缝纫机的工作原理是利用针和线互相穿行，通过机械运动完成衣物的缝合。
具体步骤可以描述如下：
1. 将线放入线杯中，并将线穿过导线装置，使线通过针孔。
2. 启动缝纫机，脚踏板或电机会提供动力，使机械部件开始运动。
3. 当脚踏板或电机运动时，导线装置会将线向下移动，拉动被缝合的布料。
4. 针在布料上穿刺并穿过布料，同时将线从线杯中拉出。
5. 针向上穿过布料，通过导线装置引导线回到布料的下面，形成一个循环。
6. 这个循环不断重复，形成连续的线迹，从而完成缝纫作业。
缝纫机的工作原理简单来说就是通过针的上下运动将线穿过布料，并通过布料的运动将线连续地缝合到一起。
这种工作原理使得缝纫机能够以高效、精确的方式完成各种类型的缝纫工作。
- 1、下载文档前请自行甄别文档内容的完整性，平台不提供额外的编辑、内容补充、找答案等附加服务。
- 2、"仅部分预览"的文档,不可在线预览部分如存在完整性等问题,可反馈申请退款(可完整预览的文档不适用该条件!)。
- 3、如文档侵犯您的权益，请联系客服反馈,我们会尽快为您处理(人工客服工作时间：9:00-18:30)。
P max2
Eh
机针穿透力与其相关系数的关系
可以看出最大的穿透力随着其相关系数（摩擦 系数μ，机针直径D，面料厚度h，针尖夹角α） 增加而增加，引起穿透力变化最大的是摩擦系 数和直径机针，图中虚线和实线所示。 通常情况下根据面料的厚度来选择机针的型 号。通过图中的点划线可以看出，机针的夹角 对机针穿透力的影响只体现在薄面料上，对于 厚面料的影响几乎没有。
T e e
π
H
1 0.5 π rfg
0.5 π
其中， μ – 机线与机针间的摩擦系数； α’ – 机线绕过针孔的夹角； r – 机针棱框上的半径； f – 机线的厚度； g – 考虑机线在拉力的作用下变形而加的校正系数。
链式线迹的机针对机线的压力
Pl
(二)面料破损型
此种型式的缝口破坏发生在用高强度的 缝纫线缝合强度比较低的面料场合。在 这种场合，当缝口受到拉力时，缝纫线 一般不会被拉断，而是缝口附近的面料 被拉破，使缝口遭到破坏，其实际过程 是，当缝口受到拉力作用，面料被拉破 之前，首先是平行于缝口的纱线(经纱或 纬纱)发生位移，或者叫做纱线的滑脱。
在缝合的过程中线迹受到摩擦力、温度、拉力、 弯折等作用，从而降低了缝纫线的拉伸强度。 拉伸强度降低的多少与线的结构、缝纫机的转 速、线上的拉力和线迹的密度有关。 机线的强度不但消耗在穿过针孔的过程中，还 有面料、跳线杆和其他的地方。所以在平缝机 机线强度上的损失是非常大的，最高可以到达 40%，平均损失为13%～15%。
双线链式线迹的形成过程
双线链式线迹的形成过程是带线弯针抓住面线 线圈a，同时底线线圈b穿过线圈a。由于面料 沿线迹而移动，线圈b 尺寸增加，同时机针穿 过线圈b，带线弯针回到初始的位置，再重复 完成这一动作。
链式线迹的形成过程中前四个与锁式线迹相同，余下 的是其特有的： a.机线随机针穿透面料； b.机线在曲挡处形成线圈； c.钩针钩住线圈； d.面料被传递一个线迹的长； e.钩针把线圈送到机针下； f.机针进入前一线迹的线圈中； g.钩针放开线圈； h.拉伸机线，形成线迹。
机线强度的损耗还与机线的捻向有关。捻向从 左向右统一的顺时针的Z捻和捻向从右向左的 逆时针的S捻，在机线穿过针孔和曲挡时，造 成了机线的变形。 针孔一侧的机线变得更有捻力，而变得更松 弛。受到单纱数量的影响， 可能会形成图中c的情况， 在线迹的形成中使机线更 有捻力。这样在穿过针孔 时，机线的捻数变得很少， 机线强度损耗的就越小。
TC e
' ' (1 2 )
e 1' rfg
' 3
T e e
0.5 π C
0.5 π
1
0.5 π rfg
锁式线迹的机针对机线的压力产生在挑线杆一侧，而链式的是在 形成套结的一侧。锁式线迹在挑线杆下落的时候，拉力TH小于拉 力TC，是由于这时在拉伸前一个线迹留下的多余机线。
第二节 缝机线迹的特点及形成
为了保证机缝缝口的强度，很重要的一 个指标是线迹的脱落性，使服装在穿着 的过程中不过早地脱落。
一、线迹的脱落性
锁式线迹、单线链式、双线链式
二、缝纫线的耗量
缝纫线的耗量是在缝制服装时，准备面辅料时 必不可少的数据。为了计算缝纫线耗量需要知 道单位线迹上的缝纫线耗量。单位线迹上的缝 纫线耗量可以通过实验法和计算法求得。 它可以通过实验来获得，拆开已缝的线迹可得 到缝纫线的长度，或缝前测量好线的长度，然 后再缝并测量好缝迹的长。实验方法可以测量 出不同面料厚度、不同种类和密度的线迹上的 耗量。
三、影响缝口强度的因素
缝口强度的大小，受许多因素的互相影响，其主 要的影响因素有以下几个方面： 缝口的形式 线迹的形式 面料的性能 缝纫线的性能 面料在缝制中的损伤 线迹密度
四、针织物的缝口强度
针织服装大多为非常合体的内衣，因此 要求缝口平展，不能太厚，使人穿着舒 适。从这个角度考虑，使用平缝线迹 或双重锁链线迹进行缝制比较适宜。
双线包缝链式线迹的形成
双线包缝链式线迹的形成运用了钩针和线叉。钩 针带着底线，而线叉是用来钩住钩针上的底线。 钩针从左向右进入线圈A中，带着线圈B经过面料 边缘，线叉向左迎着钩针运动，并去抓住线圈B。 图中c所示，线叉扣住线圈B，绕过面料，把线圈 带到机针下面，这时面料向前运动一个线迹的长。 机针穿过面料，线叉放开线圈B，并回到初始状态。 这时线迹和线轮中的机线被拉伸。
缝纫线的耗量的计算公式
L = mllX
其中，L – 为缝纫线的耗量，cm； m – 单位缝迹上（1cm）的线迹数量； l – 缝迹的长度，cm； lX – 单位线迹上的缝纫线的耗量，cm。 单位线迹上的缝纫线耗量也可以通过公式来计 算得出。
图解机缝线迹的耗量
三、线迹的强度
（二）机线通过机针穿过面料的过程
在机针穿透面料时，线迹是机针穿过针孔带着机线形 成的。起始状态机线是不运动的，然后向形成线套的 方向移动，最后向挑线杆方向移动。
锁式线迹的机针对机线的压力
Ps TH e
' ' ' (1 2 3 )
e 3' rfg
' ' (1 2 )
线迹编织的方向
影响机线捻数变化的 因素还会出现在线迹 交织的过程中，线迹 的交织可以是右向， 也可以是左向的。右 图a所示的是Z捻向的 交织，使工作区的机 线更有捻力，线迹中 机线的捻数下降。图b 所示的S捻向的情况与 Z捻向的正相反。
aa a
b
第三节 缝口强度
一件服装都由若干衣片组合而成。 衣片与衣片相互结合的部位称为缝口。 服装缝制质量的好坏，集中表现在缝口 的性能上，而缝口强度是缝口性能中最 为重要的。
1）机线随机针穿透面料； 2）机线在曲挡处形成线圈； 3）钩线器钩住线圈并扩展开； 4）线圈绕过旋梭，线圈绕钩线器一周，并进 入旋梭内，从机针中抽出的机线形成了A线圈 进入旋梭中，从线迹中来的B线圈，位于旋梭 的外部； 5）拉伸机线； 6）传送面料向前移动一个线迹的长。
图示单线锁式线迹的形成过程
(三) 包缝的链式线迹
形成包缝的链式线迹的钩针进行的是复杂的三维运动。钩 针a1钩住机针上的线圈，绕过面料的边缘，把线圈带到下 一个针孔的位置，如图中b所示。面料向前运动一个线迹 的长，钩针钩住线圈，直到机针穿入其中。机针穿过面料 和线圈a1，去形成下一个线圈a2，钩针空转到面料的下面。 然后重复以上的过程，如图中c所示。当线圈a2从面料中 穿出时，开始拉伸机线，直到它被钩住为止。
第七章 缝纫原理
第一节 第二节 第三节 第四节
缝纫机结构部件工作原理 缝机线迹的特点及形成 缝口强度 缝制质量因素
第一节 缝纫机结构部件工作原理
一、机针 二、机梭 三、挑线杆 四、送料板 五、线迹的形成
一、机针
机针按形状可分为直机针和弯机针。直 机针根据机缝的线迹不同又可分为单机 针、双机针、三机针等，弯机针用于撬 边机、扎驳机等。
链式线迹的机线绕过针孔的角度小于锁式线迹。当然机线绕过针 孔的夹角还与针孔两侧的棱角半径有关。可以看出机针的结构直 接影响了缝制的质量。
锁式线迹所用机针的曲挡在缝制时会卡住机线，明显地降低机线 的强度，甚至拉断机线。
（三）形成线圈的过程
在机针从最下的位置向上运动时，在曲 挡的位置上形成线圈，方便了钩线器和 曲针钩住线圈，这样形成了线迹。
挑线机构包括挑线杆、张力器和松线钩等部件。 平缝机的挑线杆是起到供给机针和旋梭机线的 作用，绕过旋梭拉伸上线，带线的挑线杆进行 上下的复杂运动轨迹。 常用的挑线杆可分为针式挑线杆，需要与张力 器、松线勾等配合使用；连杆式挑线杆结构简 单，应用于大多数的缝纫机；旋转异型式挑线 杆用于高速缝纫机上。
（一）锁式线迹
锁式线迹的交织的过程，是通过钩线器 和梭芯来完成的。钩线器钩住上线，并 且带动它绕着梭芯旋转半周，上线在这 时拉紧，这样形成了套结。
拉伸机线一般是由挑线杆来完成的。挑 线簧是通过调节垫片的松紧来控制机线 上的拉力。当形成线迹时，挑线杆的穿 线孔开始下降，然二、机梭
缝纫机在工作时，机梭轴心位于横向或 纵向的截面上，每旋转两周形成一个线 迹。机梭旋转的轴心沿线迹的方向（平 缝线迹）或与线迹垂直（曲折线迹）。 对于双针或多针的缝纫机，机梭轴心位 于纵向的截面上。
旋梭包括梭床1，可拆卸的旋梭板8，旋梭 架2，带卡锁7的梭芯壳6和定位钩4。
三、挑线杆
张力器为固定的部件， 机线通过位于在螺柱 （4）上的两弹性垫 片（1和5）。通过螺 丝（3）对弹簧（2） 的调节来改变机线的 松紧。平缝机的松线 钩（6）是有弹性的。
形成平缝线迹时拉力计算公式
T=T0eμ φ + m0aR(eμ φ -1)
μ
其中， T – 机线上的拉力，N； m0 – 机线的质量，kg； a – 机线的加速度，m/s2； R – 面料上机线弯曲的角度； μ – 机线在张力器中的摩擦力； φ – （φ 1 – φ 2）。
四、送料板
大多数的缝纫机都有送料装置，送料板 是齿状的，运动的轨迹为椭圆形的。通 过它和压脚、底板的作用可以有规则地 传送面料。
五、线迹的形成
线迹形成的过程是针通过针孔带着线穿 进面料、形成线圈、进行交织、拉伸机 线、沿线迹的方向传送面料等过程。 （一）锁式线迹 （二）链式线迹 (三) 包缝的链式线迹
3 4E D 2 3 tan tg Po S 3 3D 8 tan
