计算机主板故障维修

【教学案例1】主板常见故障的维修【企业名称】：方正电脑株洲维修公司【维修场所】：方正电脑株洲维修公司技术服务中心【维修人员】：于明全、陈林、张安平等【真实案例】：【案例1-1】主板安装失误导致系统故障的维修【故障现象】启动电脑后，正常运转一分钟之后就会自动停止，之后电脑会毫无反应。

【故障原因】根据故障现象分析，造成此故障的原因主要有：（1）主板出了问题（2）电源坏了（3）机箱的开关没接好【维修方法】（1）检查电源，发现电源有过压保护、短路保护、防雷击等智能技术，坏的可能性较小（2）检查主板，拆下主板换到另一台电脑上进行测试，结果却一切正常。

③接着检查机箱的开关和线，也都完好，既然主板、机箱开关、电源都正常，那为什么会出现这种现象呢？经过仔细观察，发现原来在主板与机箱底板之间有几个小铜柱，这些铜柱可以将主板垫高，避免了主板直接接触机箱造成短路，而这里主板和机箱底板之间少了一根铜柱，结果造成短路。

④由于电源具有短路保护功能，当主板与机箱的底板接触造成短路时，电源就会自动切断电力供应。

在主板与机箱底板之间重新装上一根铜柱，使主板避免和机箱接触即可。

由此可见，在电脑的安装过程中，即使一点差错也会导致很大的问题，小则不能启动，大则可能烧毁主板、电源，因此在装机的过程中必须十分小心。

【案例1-2】主板无法启动故障的维修【故障现象】主板无法正常启动，同时发出“嘀嘀”警报声。

【故障原因】造成此故障的原因主要有：（1）主板内存插槽性能较差，内存条上的金手指与插槽簧片接触不良。

（2）内存条上的金手指表面的镀金效果不好，在长时间的工作中，镀金表面出现了很厚的氧化层，从而导致内存条接触不好。

③内存条生产工艺不标准，看上有点儿薄，这样内存条与插槽始终有些缝隙，稍微有点震动，就可能导致内存接触不良，从而引发报警现象。

【维修方法】首先将计算机机箱打开，断开电源，取出内存条，把出现在内存条上的灰尘或氧化层用橡皮擦干净，然后重新插入到内存插槽中即可。

主板维修注意事项硬件维修先防“电”并不是所有故障，都一定要抱机器到维修点去。

比如电脑的电源线或插座坏掉或者同样会造成电脑不开机，这些都需要用户做一些简单的排除；再比如，显示器坏掉会造成无法开机的假象，但是如果仔细听机箱内部运作发出的声音，和正常工作时加以对比，也可以很轻易的发现这个问题。

总之，一定要自己先尝试把所有外部因素刨除，确定是电脑内部的原因，才应该考虑送修。

那么，在真正需要送修的情况下，你的爱机在维修中心会经历怎样的历险呢？让我们来看一下。

首先在对硬件维修之前要非常注意的是一个字“电”。

这个“电”字有两方面含义。

首先，连接电脑的强电对人是危险的，其次，人身体上的静电对很多电脑元器件都可能造成损害。

虽然危险是存在的，但是只要合理的操作，电其实并没有那么可怕，并且是可以控制的。

首先，确定是硬件故障后，要先关闭电源，在最初的一些检测之前也不要接通电源，防止某些故障进一步加剧。

首先被怀疑作案的，就是开关电源（简称电源）。

作为电脑的心脏，计算机电源出现问题的几率并不小。

其实电源在整个系统中的地位还是非常重要的，但却是人们非常容易忽视的一点。

在装配电脑的过程中，如果没有重视对电源的选用，很可能在日后的使用中带来一些问题。

常见的有系统不稳定，时常自动重启，有时不能正常开关机等等，严重的可以烧毁主板及硬盘等。

由于其负责所有部件的供电工作，因此电源的稳定性甚为重要。

一台计算机如果不能确定供电是否良好，就要检测认电源的好坏。

首先令电源供电脱离各种连接部件，就是不加任何负载，然后启动电源，看工作是否正常。

ATX12V 1.3版对电压浮动范围的规定需要注意的是，一款质量合格的电源应该具有短路保护和过载保护功能，如果这两点达不到标准，在使用中容易产生危险，甚至引发火灾。

[注意防止静电对电脑造成的危害]正常状况下，人体内可蓄积超过20，000V的静电电压。

当用户给电子流动提供一条导电路径时，蓄积在体内的电荷就会冲出体内，向离用户最近的金属物体流去，结果发生短促而刺痛的放电，这一般对人体没有危害。

计算机主板故障分析与维修【摘要】本文介绍了计算机主板的作用、分类及组成，对在实际工作中所遇到的故障案例进行了分析，并将维修的过程进行了描述、分享，以期能对计算机主板故障维修提供一些分析思路和解决问题的方法。

【关键词】主板；故障分析；故障维修前言随着时代的进步，计算机技术得到突飞猛进的发展，历经电子管、晶体管、集成电路和大规模及超大规模集成电路。

目前，计算机已进入了千家万户，实现了普及化。

计算机主板作为计算机的主要部件是属于高精密、高集成度的部件，当它碰到故障时，应该用科学有效的方法去分析、判断，并将复杂的问题简单化，进而去解决故障。

一、计算机主板作用和分类主板在计算机中扮演着举足轻重的角色，主板是计算机中连接其他部件的设备，它是主机中最重要的一块电路板，为计算机中的其他部件提供插槽和接口，各种设备都能通过主板紧密连接在一起，形成一个整体。

主板按各种电器元件的布局、排列方式和在不同机箱中的配接模式，分为AT主板、ATX主板、Micro ATX 主板、BTX主板。

二、计算机主板组成主板的外形多为矩形印刷电路板，集成有芯片组、各种I/O 控制芯片、扩展槽、主板和电源接口等元器件。

1.CPU 插槽：CPU 插槽主要分采用的接口方式有引脚式、卡式、触点式、针脚式等。

2.芯片组：芯片组由北桥芯片和南桥芯片组成。

3.主板供电电路：在电源接口和CPU 插槽的周围有一些整齐排列的大电容和大功率的稳压管，再加上滤波线圈和稳压控制集成电路，共同组成了主板的电源部分。

4.AGP 插槽：即加速图形端口，是主板上靠近CPU 插座的褐色插槽，它通过专用的AGP 总线直接与北桥芯片相连。

5.PCI 插槽：这是常见也是最常用的主板插槽，很多声卡、网卡和SCSI 卡都采用此接口。

6.内存插槽：按所接内存条划分，内存插槽包括EDO 、SDRAM 、RDRAM 和DDR 等。

目前常用的DDR和RDRAM 插槽。

7.IDE 和SATA：IDE和SATA 接口用来连接硬盘和光驱。

电脑主板维修资料常见故障维修没电到的原因技术类别：电脑发布时间：2009-9-13 人气指数：650电脑主板不加电故障检修纵横谈主板不加电的故障原因可分为两类：一类是由于某组供电负载出现对地短路导致主板或ATX电源进入保护状态；另一类是由于加电电路的元件损坏，以致正常的加电流程不能实现。

下面分别就这两种情况进行介绍。

一、负载短路导致的不加电1．负载短路的故障现象 + 现在，CPU的工作电压越来越低，工作电流和功率越来越大，主板的供电电路的工作电流和功率随之增加，由于负载过大而造成元件短路的情况已很常见。

在元件短路引起的各种故障中，最常见现象为主板不能加电。

那么，短路故障的主板都有些什么现象呢?下面以主板上最容易出现短路的CPU供电、待机电压、工作电压三部分来进行介绍。

(1)CPU供电电路短路绝大多数CPU供电电路短路的主板，在短接电源开关的时候，都可以听到轻微“啪”的一声，此声音是由于为CPU供电的开关电源电路的电感线圈因负载过大而发出的。

当触发主板时，如果听到CPU供电部分传出这种异常的声响，且DEBUG卡的指示灯闪一下即灭，系统随之进入保护状态，基本上就可以认为是CPU供电部分存在短路现象。

此时，绝对不可以继续短接电源开关，否则会扩大短路范围，造成北桥的损坏。

发现有上述现象后，可以用指针万用表的二极管挡测量主板上为CPU供电的12V 或5V的对地阻值(由于现在的新款主板采用12V作为CPU的供电电源，所以下文都以12V为标准)o对于有12V 4PIN插头的主板，要测量4PIN插头上的12V对地阻值。

通常，只要该阻值小于100Q，就可判定 12V供电电路有短路现象。

(2)待机电压电路短路待机电压短路主板的最明显特征如下：只插入ATX电源插头并未短路电源开关时，用手触谈南桥或网卡等需要待机电压工作的元件，可以感觉到明显的发热，手在元件上面只可以停留一两秒钟，不然就会觉得烫手。

这种不正常的发热，是因为待机电压在主板未通电时就存在，如果待机电压短路，那么由于电路中的电阻很小，而电压不变，电流就会变得很大，所以就会感觉短路元件明显发热。

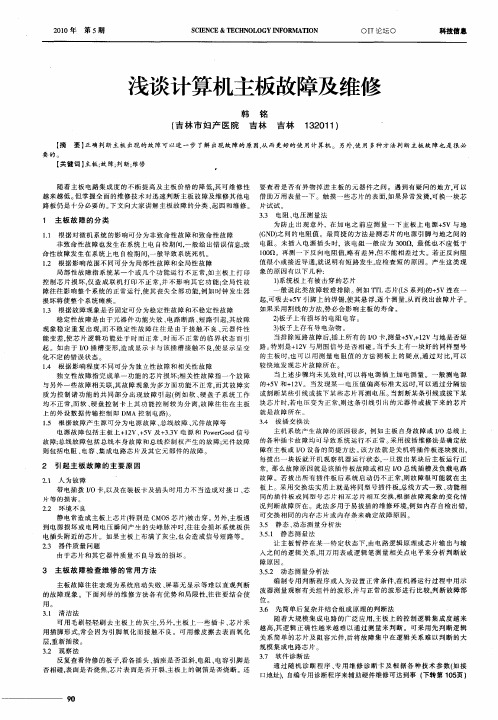

浅谈计算机主板故障解决方法摘要：主板故障的确定，一般通过逐步拔除或替换主板所连接的板卡(内存、显卡、声卡、硬盘等)，先排除是否是这些配件出现的问题，然后就可以把目标锁定在主板上。

本文对主板故障的各种情况进行了分析，并对每种情况进行了疑难解决。

关键词：计算机主板故障方法随着科学技术的飞速发展和高科技的广泛普及，计算机已成为各行各业最常用的工具之一，并且计算机应经普及到千家万户，但计算机维修知识尚未普及。

广大用户在使用过程中会遇到各种硬件故障不能解决。

本文主要就常见的主板故障进行分析，已方便解决各种主板故障。

主板是微型计算机系统中最大的一块电路板，有时又称为母板或系统板，是一块带有各种插口的大型印刷电路板（PCB）。

它将主机的CPU芯片、存贮器芯片、控制芯片、ROM、BIOS芯片等结合在一起。

主板是负责连接电脑配件的桥梁，其工作的稳定性直接影响着电脑能否正常运行。

由于它所集成的组件和电路多而复杂，因此产生故障的原因也相对较多。

主板故障的确定，一般通过逐步拔除或替换主板所连接的板卡(内存、显卡、声卡、硬盘等)，先排除是否是这些配件出现的问题，然后就可以把目标锁定在主板上。

另外，主板故障往往表现为系统启动失败、屏幕无显示等现象。

以下，笔者仅介绍一些常见的、易操作判断的故障，对于一些电路、电气故障，则需要借助专业的维修诊断工具，就不再列举。

计算机开机时屏幕显示“cmos battery failed”，或者未能正确找到硬盘、开机后系统时间不正确、CMOS设置不能保存、每次开机时提示提示需设置CMOS等现象时，一般可以认定与主板电池有关，说明主板CMOS电池损坏或电压不足，更换CMOS电池后，可以解决此问题。

如果故障未能解决，这时需要检查主板CMOS跳线是否设为清除“CLEAR”选项，如果是，将跳线改为“NORMAL”选项，然后重新设置。

计算机无法正常启动，同时发出嘟嘟的报警声音。

出现这种故障的可能原因是：主板内存插槽性能较差导致内存上的金属片与插槽接触不良，或者是内存上的金手指的镀金效果不好，在长时间工作中，镀金表面出现很厚的氧化层，从而导致内存条与插槽接触不好，还有可能是，内存条生产工艺不够标准，看上去有点薄，这样的内存条与插槽始终有一些缝隙，稍微有点震动，就可能导致内存接触不好，从而引发报警现象。

一、开机后提示“CMOS Battery State Low”，有时可以启动，使用一段时间后死机这种现象大多是CMOS供电不足引起的。

对于不同的CMOS供电方式，采取不同的措施：1.焊接式电池：用电烙铁重新焊上一颗新电池即可。

2.钮扣式电池：直接更换。

3.芯片式：更换此芯片最好采用相同型号芯片替换。

如果更换电池后时间不长又出现同样现象的话，很可能是主板漏电，可检查主板上的二极管或电容是否损坏，也可以跳线使用外接电池。

二、主板上键盘接口不能使用接上一好键盘，开机自检时出现提示“Keyboard Interface Error”后死机，拔下键盘，重新插入后又能正常启动系统，使用一段时间后键盘无反应，这种现象主要是多次拔插键盘引起主板键盘接口松动，拆下主板用电烙铁重新焊接好即可;也可能是带电拔插键盘，引起主板上一个保险电阻断了(在主板上标记为Fn的东西)，换上一个1欧姆/0.5瓦的电阻即可。

三、集成在主板上的显示适配器故障一般来说，计算机开机响几声，大多数是主板内存没插好或显示适配器故障。

有一长城微机，开机响8声，确定是显示器适配器故障。

打开机箱发现显示适配器集成在主板上，又无主板说明书。

针对这种情况，要仔细查看主板上的跳线标示，屏蔽掉主板上集成的显示设备，然后在扩展槽上插上好的显示卡后故障排除(有些主板可能是通过CMOS设置来允许或禁止该功能)。

四、集成在主板上的打印机并口损坏品牌机及多数486以上的微机打印机并口，大多集成在主板上，用机的时候带电拔插打印机信号电缆线最容易引起主板上并口损坏。

遇到类似情况，可以查看主板说明书，通过“禁止或允许主板上并口功能”相关跳线，设置“屏蔽”主板上并口功能。

另一种是通过CMOS设置来屏蔽，然后在ISA扩展槽中加上一块多功能卡即可。

五、主板上软、硬盘控制器损坏从486开始，大多数主板均集成软、硬盘控制器。

如果软盘控制器损坏，也可以仿照上面的方法加一块多功能卡即可搞定(相应更改主板上跳线或CMOS设置);如果硬盘控制器坏，针对不同情况处理：如果所接硬盘小于528MB，可以加多功能卡;如果不是的话，需要更新主板BIOS或利用相关的软件了。

电脑主板故障维修大全.txt始终相信，这世间，相爱的原因有很多，但分开的理由只有一个--爱的还不够。

人生有四个存折：健康情感事业和金钱。

如果健康消失了，其他的存折都会过期。

主板常见故障维修24例如今主板的集成度越来越高，维修主板的难度也越来越大，往往需要借助专门的数字检测设备才能完成。

不过，有些主板常见故障并不需要专门的检测设备，你自己即可动手解决，下面是一些最典型的主板故障维修实例，希望大家能从中学到解决主板故障的基本办法。

一、开机无显示类故障【实例1】：主板不启动，开机无显示，有内存报警声（"嘀嘀"地叫个不停）故障原因：内存报警的故障较为常见，主要是内存接触不良引起的。

例如内存条不规范，内存条有点薄，当内存插入内存插槽时，留有一定的缝隙；内存条的金手指工艺差，金手指的表面镀金不良，时间一长，金手指表面的氧化层逐渐增厚，导致内存接触不良；内存插槽质量低劣，簧片与内存条的金手指接触不实在等等。

处理办法：打开机箱，用橡皮仔细地把内存条的金手指擦干净，把内存条取下来重新插一下，用热熔胶把内存插槽两边的缝隙填平，防止在使用过程中继续氧化。

注意：在拔插内存条时一定要拔掉主机折电源线，防止意外烧毁内存。

【实例2】：主板不启动，开机无显示，有显卡报警声（一长两短的鸣叫）故障原因：一般是显卡松动或显卡损坏。

处理办法：打开机箱，把显卡重新插好即可。

要检查AGP插槽内是否有小异物，否则会使显卡不能插接到位；对于使用语音报警的主板，应仔细辨别语音提示的内容，再根据内容解决相应故障。

如果以上办法处理后还报警，就可能是显卡的芯片坏了，更换或修理显卡。

如果开机后听到"嘀"的一声自检通过，显示器正常但就是没有图像，把该显卡插在其他主板上，使用正常，那就是显卡与主板不兼容，应该更换显卡。

【实例3】：主板不启动，开机无显示，无报警声故障原因：原因有很多，主要有以下几种。

处理办法：针对以下原因，逐一排除。

计算机主板故障维修方法计算机主板故障维修方法1、观察法检查是否有异物掉进主板的元器件之间。

假如在拆装机箱时，不小心掉入的导电物卡在主板的元器件之间，就可能会导致“保护性故障”。

另外，检查主板与机箱底板间是否因少装了用于支撑主板的小铜柱;是否主板安装不当或机箱变形、而使主板与机箱直接接触，使具有短路保护功能的电自动切断电供给。

检查主板电池:假如电脑开机时不能正确找到硬盘、开机后系统时间不正确、CMOS设置不能保存时，可先检查主板CMOS跳线，将跳线改为“NORMAL”选项(一般是1-2)然后重新设置。

假如不是CMOS跳线错误，就很可能是因为主板电池损坏或电池电压缺乏造成的，请换个主板电池试试。

检查主板北桥芯片散热效果:有些杂牌主板将北桥芯片上的散热片省掉了，这可能会造成芯片散热效果不佳，导致系统运行一段时间后死机。

遇到这样的情况，可安装自制的散热片，或加个散热效果好的机箱风扇。

检查主板上电容:主板上的铝电解电容(一般在CPU插槽周围)内部采用了电解液，由于时间、温度、质量等方面的原因，会使它发生“老化”现象，这会导致主板抗干扰指标的下降影响机子正常工作。

我们可以购置与“老化”容量一样的电容，准备好电烙铁、焊锡丝、松香后，将“老化”的交换即可。

仔细检查主板各插头、插座是否歪斜，电阻、电容引脚是否相碰，外表是否烧焦，芯片外表是否开裂，主板上的铜箔是否烧断;触摸一些芯片的外表，假如异常发烫，可换一块芯片试试;遇到有疑问的地方，借助万用表量一下。

2、除尘法主板的面积较大，是聚集灰尘较多的地方。

灰尘很容易引发插槽与板卡接触不良，另外，主板上一些插卡、芯片采用插脚形式，也常会因为引脚氧化而接触不良。

建议用羊毛刷轻轻刷去主板上的灰尘，一定注意不要用力过大或动作过猛，以免碰掉主板外表的贴片元件或造成元件的松动以致虚焊。

注意去除CPU插槽内用于检测CPU温度、或主板上用于监控机箱内温度的热敏电阻上的灰尘，否那么会造成主板对温度的识别错误，从而引发主板保护性故障。
