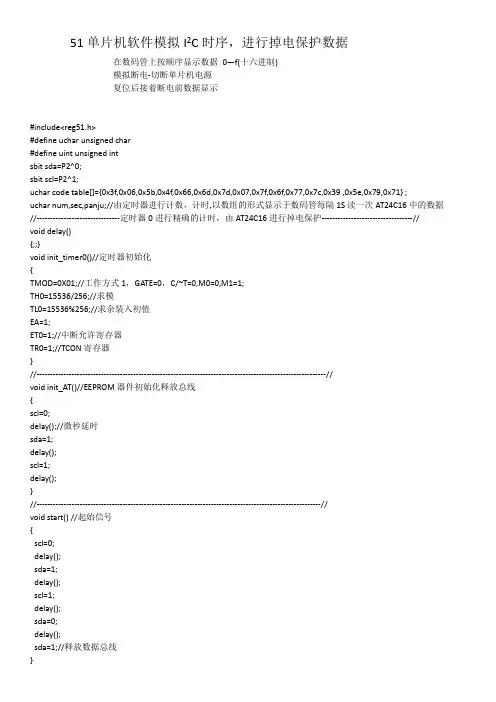

51单片机软件模拟I2C时序，进行掉电保护数据在数码管上按顺序显示数据0—f(十六进制)模拟断电-切断单片机电源复位后接着断电前数据显示#include<reg51.h>#define uchar unsigned char#define uint unsigned intsbit sda=P2^0;sbit scl=P2^1;uchar code table[]={0x3f,0x06,0x5b,0x4f,0x66,0x6d,0x7d,0x07,0x7f,0x6f,0x77,0x7c,0x39 ,0x5e,0x79,0x71} ;uchar num,sec,panju;//由定时器进行计数，计时,以数组的形式显示于数码管每隔1S读一次AT24C16中的数据//-------------------------------定时器0进行精确的计时，由AT24C16进行掉电保护----------------------------------//void delay(){;;}void init_timer0()//定时器初始化{TMOD=0X01;//工作方式1，GATE=0，C/~T=0,M0=0,M1=1;TH0=15536/256;//求模TL0=15536%256;//求余装入初值EA=1;ET0=1;//中断允许寄存器TR0=1;//TCON寄存器}//------------------------------------------------------------------------------------------------------------//void init_AT()//EEPROM器件初始化释放总线{scl=0;delay();//微秒延时sda=1;delay();scl=1;delay();}//----------------------------------------------------------------------------------------------------------//void start() //起始信号{scl=0;delay();sda=1;delay();scl=1;delay();sda=0;delay();sda=1;//释放数据总线//--------------------------------------------------------------------------------------------------------//void write_byte(uchar date)//字节写{uchar s,temp;//局部变量temp=date;//由高位一位一位的写入for(s=0;s<8;s++){temp=temp<<1;//左移溢出到PSW寄存器CY位scl=0;//允许sda进行的变化delay();sda=CY;//进行一位一位的送入数据总线delay();scl=1;//符合读走数据总线上数据的要求delay();//稳定一段时间}scl=0;//允许sda变化，以便于接受应答信号delay();sda=1;//释放数据总线,准备接收应答信号delay();}//--------------------------------------------------------------------------------------------------------//void response()//应答,可以看书page181，由接收设备发出的第九位数据，要经由sda传输给发送设备{uchar t;//局部变量scl=1;delay();while((sda==1)&&(t<250)){t++;//等待应答有一定的时间限制，sda被拉低表示有应答，由硬件控制}scl=0;delay();}//------------------------------------------------------------------------------------------------------//void stop()//停止信号，scl=1,sda形成一个正跳变{scl=0;//允许sda变化delay();sda=0;//准备形成正跳变delay();scl=1;//信号有效前提1delay();sda=1;//形成正跳变delay();//信号有效前提1}//-----------------------------------------------------------------------------------------------------//void delay1(uint z)//毫秒级延时{for(x=z;x>0;x--)for(y=10;y>0;y--);}//---------------------------------------------------------------------------------------------------------------//uchar read_byte()//带有返回值，将所读到的数据作为返回值{uchar i,d;//局部变量d=0x00;//清空存储变量的空间for(i=0;i<8;i++){scl=0;//允许变化，即允许传送数据，sda是serial dual date busdelay();scl=1;//允许读走数据delay();d=(d<<1)|sda;//将sda上数据放入存储变量d,也是8位ucharscl=0;delay();}return d;}//----------------------------------------------------------------------------------------------------------//void write_add(uchar address,uchar date) //任意位置，写任意内容{start();//起始信号write_byte(0xa0);//写入EEPROM器件地址，写入分为数据，地址数据，地址又分为器件地址和内部存储地址，例如某班级某学生座位response();//等待应答write_byte(address);//内部存储地址实际参数addressresponse();write_byte(date);//写入真正意义上的数据，由引入的实际参数dateresponse();//等待应答stop();//停止读取数据信号delay1(1);}//-------------------------------------------------------------------------------------------------------//uchar read_add(uchar address){uchar shu;start();write_byte(0xa0);//申明所读器件地址response();write_byte(address);//申明该器件中所要求读数据的位置response();start();write_byte(0xa1);response();shu=read_byte();//进行读数据操作后，非应答,budaixingcan,而是将返回值直接赋予变量stop();}//------------------------------------------------------------------------------------------------------------// void main(){P0=0X00;init_AT();sec=read_add(0X03);//将芯片中数据读出；作为基数init_timer0();//定时器初始化设置if(sec==16)sec=0;while(1){P0=table[sec];if(panju==1){panju=0;write_add(0x03,sec);}}}//---------------------------------------------------------------------------------------------------------// void timer0_break() interrupt 1{TH0=15536/256;//求模TL0=15536%256;//求余装入初值num++;if(num==20){num=0;sec++;panju=1;if(sec==16) sec=0;}}。
