FM无线发射电路设计

9018简易调频发射器电路上图中的发射器线圈是用１.０ｍｍ的漆包线在３.２ｍｍ的钻头上绕６－８圈，可覆盖８８－１０８ＭＨｚ，７圈时在１００ＭＨｚ附近。

距离不是很远，<100米（开阔地带）！虽距离不远，但对于初学者来说是很有帮助的！本无线话筒电路设计合理、造型美观大方、传声距离远、使用寿命长、经济实惠、耗电小，非常适合普通FM调频收音机接收使用。

振荡线圈L的制作：在Ф5mm的直柄钻花上用Ф0.5mm的漆包线平绕4T脱后即成。

振荡线圈L的调整：打开收音机（置于FM段）和话筒开关，然后手持话筒，一边对话筒讲话一边调收台旋钮，直到收音机中传出自己的声音为。

如果在整个频段（即88～108MHz）仍收不到自己的声音，仔细拨动振荡线圈L，拨动时只需拉开或缩小线圈每匝之间的距离，调整时应仔细。

若调整线圈的松紧仍无凑效应将L焊下来增加一匝或者减少一匝（因电子元件参数的影响），重新焊上后继续上述调整。

在准备安装制作前，请用万用表筛选一下各个元件的质量，有条件的话将各瓷片电容测量一下电容量，这样就万无一失，一装即成功。

在焊接时要保证质量，不能出现虚焊、假焊、错焊。

1）高频三极管V1和电容C3、C5、C6组成一个电容三点式的振荡器2）C4、L组成一个谐振器：谐振频率就是调频话筒的发射频率，根据图中元件的参数发射频率可以在88～108MHZ之间，正好覆盖调频收音机的接收频率，通过调整L的数值（拉伸或者压缩线圈L）可以方便地改变发射频率，避开调频电台。

发射信号通过C4耦合到天线上再发射出去。

3）R4是V1的基极偏置电阻，给三极管提供一定的基极电流，使V1工作在放大区。

4）R5是直流反馈电阻，起到稳定三极管工作点的作用。

5）话筒MIC采集外界的声音信号。

6）电阻R3为MIC提供一定的直流偏压，R3的阻值越大，话筒采集声音的灵敏度越弱，电阻越小话筒的灵敏度越高。

7）话筒采集到的交流声音信号通过C2耦合和R2匹配后送到三极管的基极。

湖北师范学院文理学院信息工程系2010级电子信息工程专业综合课程设计（一）无线调频发射器的设计1 设计目的1. 熟悉仿真软件的操作步骤，电路图的分析方法及调频发射器的工作流程。

2. 掌握无线调频发射器的工作原理。

3. 了解各器件参数的计算及高频振荡电路的设计方法。

2 设计思路1. 首先设计音频放大电路，对音频信号进行放大；2. 然后设计高频振荡电路，接受来自放大级的信号；3. 将放大级和振荡级进行合理的组合，设计出无线调频发射器的整体电路；4. 粗略计算有关参数。

3 设计过程3.1方案论证根据资料得知，调频可以分为直接调频和间接调频，根据设计要求，我们选择直接调频方式。

直接调频一种较为简单的方法是用三极管直接调频。

原理是三极管组成共基极超高频振荡器，基极与集电极的电压随基极输入的音频信号变化而变化，从而改变高频振荡的频率，最终实现频率的调制。

我们将电路设计为信号输入部分、音频放大部分和高频振荡调制部分，声音信号经过microphone转换成电信号，并经过放大级放大后再送至高频振荡级，经过振荡级的处理，形成所学要的FM调频信号，并经过天线发送出去。

结构框图如图1：图13.2电路设计音频放大电路如图2所示图2信号源由microphone担任，它拾取周围环境声波信号后即输出相应电信号，经C1输入到晶体管Q1，Q1担任音频放大器，对音频信号进行放大。

高频振荡电路如图3所示图3音频放大电路对音频信号进行放大后经C2送至Q2的基极进行频率调制。

Q2 组成共基极高频振荡器，基极与集电极的电压随基级输入的音频信号变化而变化，从而改变高频振荡的频率，最终实现频率的调制。

无线调频电路的整体电路图如图4所示图4音频放大器由射极晶体管Q1担任，增益约20至50，将放大的讯号送往振荡级的基极，振荡级Q2工作于约88MHz的频率，此频率由振荡线圈（共5圈）和47pF电容器C4调整的，该频率也决定于晶体管Q2、18pF可调电容器C5及少数偏压元件，例如470Ω射极电阻R5和22K基极电阻R5。

一、频率稳定的调频信号传输电路。

图1所示电路可以将音频信号以调频（FM）的方式传送到异地。

图中，VT1、R2、R3、C2、C3、L1、Cx组成谐振频率在88MHz～110MHz之间的电容三点式调频振荡电路。

话筒B将声音信号转换成电信号后经过耦合电容C1送入三极管VT1的基极。

此时，VT1的基极电压将随着音频信号的变化而变化，于是VT1的集电结电容也相应变化，引起振荡器的振荡频率随之变化，达到调频的目的。

VT1集电极负载L1、Cx、C3等调谐回路决定了高频振荡器的振荡频率（即发射频率），由于C3、L1的参数为固定值，所以电容Cx为振荡频率调整电容，调整电容Cx可以改变该发射器的发射频率，当Cx的电容量为12.5pF时，发射频率约为108MHz。

包含有声音信号的调频信号由VT1的集电极输出，并由发射天线向空中发射。

天线接在VT1的集电极，长度约为690mm时发射效果最佳。

L1的电感量为0.17μH，如果买不到成品电感，也可以自己绕制。

绕制电感的电感量与线圈骨架的直径、长度以及匝数有关，如图2所示。

图中，r表示骨架的半径（单位为mm），x表示线圈成型后的长度（单位为mm），n表示线圈的匝数，电感量为n2×r2/(228.6r+254x）（μH）。

据以上方法，电感L1用φ0.1mm的漆包线在直径为6.7mm的圆形木棒上绕5～6匝，然后脱胎并将线圈长度拉至6.4mm即可二、高保真调频音频信号传输电路在深夜看电视时通常都要降低音量以免影响他人休息，这就有可能听不清电视伴音。

如果有一个电路能够将电视伴音信号发射到周围空间，然后再用调频收音机接收就能很好地解决这个问题。

该电路如图1所示。

图1电路中，VT1及其外围电路组成振荡电路，振荡频率约为98MHz，R1、Cx为音频预加重电路，用来改善音频信号的频率响应，提高音质。

L1、L2均采用1mm的漆包线在5mm的骨架上绕10匝脱胎而成，将其长度拉长为11mm左右即可，如图2所示。

自制FM发射器教程
需要材料：
面包板1个可调电感1个
3.5音频接口1个电子电池盒1个
MIC 1个9018三极管1个
天线1个瓷片电容30pf 3个
瓷片电容10pf 1个瓷片电容103 1个
瓷片电容104 2个电阻220 1个
电阻2.2k 1个电阻22K 1个
跳线（短）4个跳线（长）2个
（经测有效范围15米，加上前面广播站的天线可达到60多米）
虽然大家都知道，但还是要给小白科普一下：
FM发射器就是一个个人微型广播电台，能将Discman、MD、MP3（包括苹果iPod）等各种便携式音、音频信号转换成高保真的无线FM调频立体声信号发射出去，汽车或者家里的收音机作为接收，就能享受立体声音乐。

扩展了您手里的这些播放器的应用功能和应用环境。

电路图
首先按照面包板排一下跳线
安装话筒
放上9018三极管
放上瓷片电容。

FM无线发射与接收电路的设计,无线音箱设计毕业设计题目:…FM无线发射与接收电路的设计…学院：信息与电子工程学院专业：应用电子技术填写日期：二零一二年十二月二十五日摘要摘要在现代通信中，简易无线设备是一种近距离的、简单的无线传输通信工具，目前广泛应用于生产、广播电视、野外工程领域的小范围移动通信工程中。

本次毕业设计以BH1417F集成发射芯片、SP7021F 收音机集成芯片、TDA2822M功放芯片为基础，构造了一款立体声FM 无线发射与接收电路的设计的传输系统。

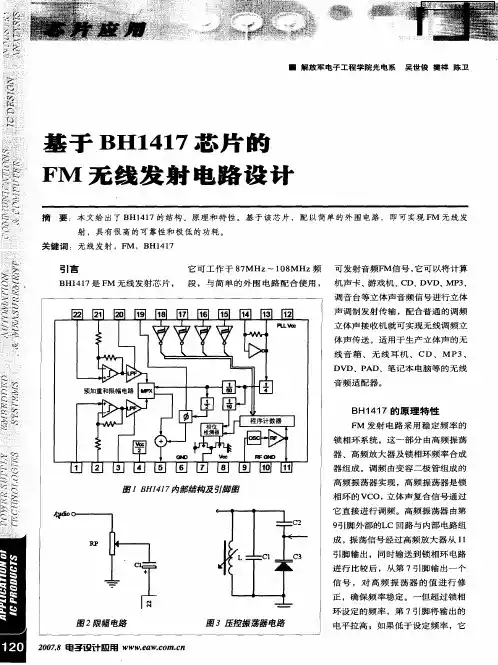

BH1417F是ROHM公司推出的新型FM无线发射芯片，是锁相环调频立体声发射专用集成电路，电路主要分为前级放大电路，高频振荡，高频功率放大三个部分，仅仅需要很少的外围元器件就能够扶僻优异的体声调频信号。

SP7021F内包含有高放、混频、本振、二级有源中频滤波器、中频限幅放大器、鉴频器、低频器、低频放大器、静噪电路以及相关静噪系统等。

低频功放部分用TDA2822M功放芯片。

该无线传输系统，相距可达到5米，通过扬声器播放的声音清晰，厚重，无明显失真。

关键词：无线传输BH1417F SP7021F TDA2822IAbstractAbstractIn modern communications , simple wireless device is one kind of short distance wireless transmission communication tools , simple , widely used in production , radio and television , field engineering in small scope mobile communication project . The graduation design with BH1417F integrated chip launch , SP7021F radio chip , TDA2822M power amplifier chip as the foundation , constructs a stereo radio sound transmission system .BH1417F is ROHM launched the new FM wireless emitting chip , is phase-locked loop FM stereo transmitter integrated circuit , main circuit is divided into a front stage amplifier circuit , high frequency oscillation , frequency power amplifier three parts , only needs few peripheral components can help out-of-the-way excellent sound FM signal .SP7021F contains high discharge , mixing , lo , two stage active filter , if limiter amplifier , discriminator , low frequency , low frequency amplifier , a squelch circuit and associated squelch system . Low frequency power amplifier with TDA2822M power amplifier chip .The wireless transmission system , distance can reach 5 meters , played through a loudspeaker voice clear , thick , no obvious distortion .Keywords: Wireless transmission BH1417F SP7021F TDA2822 II目录目录第1章引言............................................................................................................... (1)第2章设计要求与任务 (2)第3章FM无线发射与接收电路的设计的工作原理 (3)3.1 FM无线发射与接收电路的设计系统方案 (3)3.2 无线调频发射机的设计 (4)3.2.1 无线调频发射机组成框图 (4)3.2.2 BH1417F工作原理 (4)3.3 无线调频收音机的设计 (7)3.3.1 无线调频收音机组成框图 (8)3.3.2 SP7021F工作原理 (8)3.3.3 低频功放电路 (10)第4章硬件的制作和调试及心得体会 (12)4.1 硬件的制作............................................................................................................... .. 124.2 电路的调试............................................................................................................... .. 154.3 心得体会............................................................................................................... (16)结论............................................................................................................... .. (18)参考文献............................................................................................................... (19)附录............................................................................................................... ................................ 20 III引言第1章引言无线通信（Wireless communication）是利用电磁波信号可以在自由空间中传播的特性进行信息交换的一种通信方式。

FM调频发射机1系统设计一、硬件设计1. 主控芯片选择：选择一款适用于FM调频发射机的主控芯片，例如ATmega328P。

该芯片具有丰富的IO口和通用定时器，可以实现各种功能。

2.音频输入电路：设计一个音频输入电路，用于接收音频信号。

该电路应具有低噪声、高增益和宽频带。

3.调频电路：设计一个调频电路来调制音频信号。

该电路应该能够将音频信号从低频率转换成高频率。

4.功放电路：设计一个功放电路，将调制后的信号放大到合适的功率水平。

该电路应该有足够的输出功率，以便信号传播到远处。

5.天线设计：选择合适的天线，以便信号能够有效传播。

天线的设计应该考虑到频段，并具有一定的增益。

二、软件设计1.音频采样：通过主控芯片的ADC模块，将音频信号进行采样，然后将其保存到缓冲区中。

2.调频信号生成：通过主控芯片的定时器和PWM功能，生成调频信号。

根据音频信号的幅度和频率，调整PWM的占空比和频率，以实现FM调制。

3.功放控制：通过主控芯片的PWM功能和GPIO口，控制功放电路的开关，并调整其幅度，以控制输出功率。

4.显示和操作界面：设计一个人机界面，通过LCD显示屏和按钮，实现对FM调频发射机的设置和操作。

5.保护和报警机制：设计一套保护和报警机制，以防止发射机出现过载、过热等故障。

例如，设置过载检测电路和温度传感器，并通过主控芯片实时监测和处理。

6.通信接口：设计一个通信接口，使得FM调频发射机可以和计算机或其他设备进行数据通信。

这样可以实现对发射机的远程控制和监控。

以上是一个FM调频发射机系统的基本设计思路。

当然，在实际设计过程中，还需要对各个电路进行详细的设计和优化，并进行测试和调试。

同时，还需要考虑其他因素，如电源设计、防电磁干扰设计等。

最终设计出一个性能稳定、功能完善的FM调频发射机系统。

远距离FM调频发射电路本文介绍的小功率调频发射电路，由于使用了专用的发射管，调制度深，不产生幅度调制，失真小，发送距离远，工作稳定。

电路简单易制，只要焊接无误即可工作，电路原理见图１所示。

图１电路中，由专用发射管Ｔ２和其外围件组成一频率在８８～１０８ＭＨｚ范围内的高频振荡器，驻极体话筒拾取的音频信号先经Ｔ１进行放大，放大后的低频信号再对高频载波进行调制。

如断开驻极话筒Ｍ，在输入端接放音机输出就能很好地传送音乐信号。

需要说明的是射频发射专用管Ｔ２，其型号是ＦＦ５０１，采用标准的Ｔ０－９２封装（像９０００系列三极管一样），外形及引脚排列如图２所示，其ＩＣＭ为４５ｍＡ，ｆＴ大于１．３ＧＨｚ，ＶＣＥＯ为１３Ｖ。

专用管的优点就是一致性好，射频输出功率较大，电路容易调整，ＦＦ５０１完全可工作在更高的频段，读者可尝试将发射管用于其它电路的高频发射实验。

电路中的Ｌ２用∮１．０ｍｍ的漆包线在∮５．１ｍｍ的钻头上绕５匝脱胎拉长至０．８ｃｍ，Ｃ３～Ｃ８可用高频瓷介电容，天线最好用１．２米的拉杆，并垂直放立。

天线一定要架好后再上电。

电路的工作电流约２５±５ｍＡ。

如发射频率不在８８～１０８ＭＨｚ范围内，可适当调整谐振线圈Ｌ２的长度。

电路装调好后，用ＦＭ段调频收音机作接收，有效传送半径可达５００ｍ。

新颖的调频接收机本文介绍的调频接收机利用超再生调频接收原理，因采用了高增益微型集成电路，故电路简单新颖。

接收效果达到一般调频接收机的水平，同时克服了超再生接收机选择性差、噪声大等缺点，又保持了灵敏度高、耗电少、线路简单和成本低(元件费用不足5元)等优点。

适合电子爱好者制作。

该机的电路原理图如图所示。

由超再生调频接收、FM-AM变换部分、调幅检波及低放电路组成。

调频波的超再生接收，实际上就是将调频波转换成调幅波，同时对调幅波进行包络检波以得到低频信号。

图中的三极管VTl及外围元件组成典型的超再生调频接收电路，并将调频波信号转换成调幅信号以及进行包络检波输出音频信号。

一．FM调频发射器............................................................................. - 1 - 二．容易制的FM调频发射器........................................................... - 8 - 三．FM发射器电路——全集 ............................................................ - 13 - MC2831组成的无线电发射电路 ...................................................... - 23 - 微型无线监听调频(FM)发射机电路图(二张原理图) .................... - 25 - FM发射器模块电路图....................................................................... - 31 - BP机式FM立体声发射装置............................................................ - 48 -一．FM调频发射器电阻：1k x 1 ; 3.3k x 1; 47k x 1 4.7k x 1; 4.3k x 1; 51k x 1; 6.8k x 1; 10k x 2;电容：1）、电解型：1uF x 1 ; 10uF x 1;2)、普通型：1000pF x 2 ; 1uF x 1 ; 20pF x 2 ; 10pF x 2 ; 12pF x 1 ; 68pF x 1 ;三极管：9014 x 1 ; 9018 x 2 ;电感线圈：0.47mm&6T x 3;发射天线1根；Microphone 1个；DC 直流电源供电3.7V直稳制作分析：声音清晰，不跑频，调制在96MHZ附近。

一款FM全频段发射器的设计与制作杨建新一、BHl415F简介BHl415F是RoHM公司开发的一款用于无线传输的Ic，它可将立体声音频信号进行立体声调制并发射出去。

该Ic内建了预加重电路、限幅电路、低通滤波电路，以及稳定发射频率的锁相环电路。

其发射频率可设置于88MHz～108MHz之间的任意频率，因而比BHl417具有更强的实用性。

BHl417只能设置为87.7MHz～88．9MHz以及106．7MHz~107．9MHz之间的14个频点之一(两频点间的步长为0．2MHYz)。

如果这两个频段内的干扰信号比较严重，则整个音乐播放系统(音乐调制一发射一接收)的信噪比会大大降低。

而采用BHl415F总可以在88MHz～108MHz的全频段范围内找到一个干扰信号比较小的频点来调制、发射音频信号，提高了播放系统的信噪比。

二、硬件电路原理硬件电路如图1所示。

外部输入的左、右声道立体声音频信号AL、AR经电阻R1、R2(左声道)及R3与R4(右声道)分压后，分别经c3、c4送入BHl415F的①脚和(22脚，经过其限幅滤波后，送人内部调制器。

u1的(12)脚、(13)脚连接的7．6MHz的晶振产生的7．6MHz的频率经内部1／200分频后产生的38kHz振荡信号也送人调制器中。

调制出来的有(L+R)信号及对38kHz频率调制后的(L-R)信号，它们与7．6MHz的1／400分频产生的19kHz的导频信号一起组成复合立体调制信号，从u1的⑤脚输出，送到由L2、c15、c16、D1及u1内部电路组成的射频振荡电路进行射频调制。

调制后信号由u1⑨脚输入，经放大后，从⑩脚输出载有音频信号的射频载波信号，此信号经Q2放大后由天线发射出去。

该信号同时被送入u1内a部的锁相环电路，与人工设置的射频频率进行差值比较，所产生的信号从u1的⑦脚输出，经Q1及其周边电路的作用输出一直流电压，此电压控制变容二极管D1的电容量，进而控制射频的振荡频率，使输出的射频频率与人工设置的射频频率保持一致。
