机器视觉培训教程第一讲

机器视觉培训系列教程之基础入门培训第一节：机器视觉的概念和应用机器视觉是一种用于模拟人眼视觉系统的技术，它可以让机器像人一样“看”和“理解”周围的环境。

机器视觉的应用非常广泛，包括工业自动化、智能制造、无人驾驶、智能医疗等领域。

它可以帮助我们实现自动化生产，提高生产效率和产品质量；可以帮助机器人在复杂环境中实现导航和操作；可以帮助交通管理部门进行智能监控和交通管制。

通过机器视觉技术，我们可以让机器更好地适应人类生活和工作的需求，实现智能化、便捷化和高效化。

第二节：机器视觉技术的原理机器视觉技术主要包括图像采集、图像处理和图像识别三个方面。

图像采集是指通过摄像头等设备获取环境的图像信息；图像处理是指对采集到的图像进行处理和分析，包括去噪、滤波、边缘检测等操作；图像识别是指通过图像处理技术对图像中的目标进行识别和分类。

这三个方面相互配合，共同构成了机器视觉技术的基本原理和方法。

第三节：机器视觉的技术方法机器视觉的技术方法主要包括特征提取、对象识别、目标跟踪等。

特征提取是指从图像中提取出具有代表性的特征信息，如颜色、纹理、形状等；对象识别是指通过对特征点进行匹配和分类，识别出图像中的对象；目标跟踪是指通过对图像序列的处理和分析，实现对目标的实时监测和跟踪。

这些方法在机器视觉技术中起着非常重要的作用，对于实现各种应用场景具有至关重要的意义。

第四节：机器视觉的发展趋势机器视觉技术正以前所未有的速度和规模发展，未来的发展趋势主要包括深度学习、云端计算、多传感器融合等方面。

深度学习是指通过建立多层神经网络模型对图像进行识别和分类，实现更加精准和智能的图像处理；云端计算是指通过云平台实现图像数据的存储和计算，实现更加灵活和便捷的信息处理；多传感器融合是指通过多种传感器对环境进行多维度、多层次的感知，实现更加全面和深入的信息获取。

这些发展趋势将进一步推动机器视觉技术的发展，为各种应用场景提供更加全面、智能和便捷的解决方案。

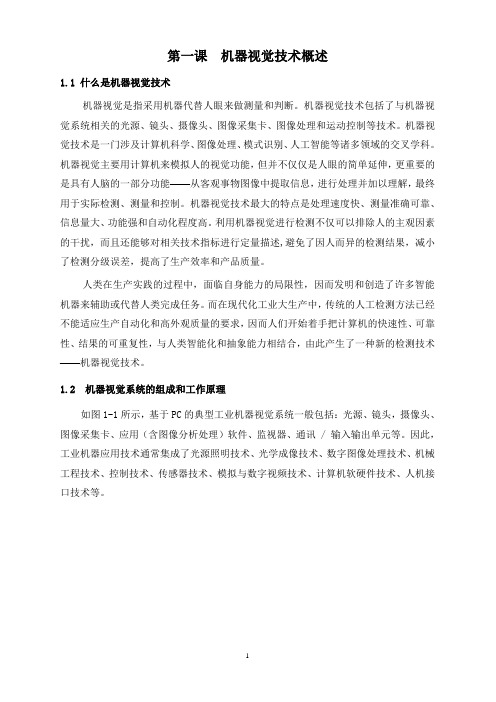

第一课机器视觉技术概述1.1 什么是机器视觉技术机器视觉是指采用机器代替人眼来做测量和判断。

机器视觉技术包括了与机器视觉系统相关的光源、镜头、摄像头、图像采集卡、图像处理和运动控制等技术。

机器视觉技术是一门涉及计算机科学、图像处理、模式识别、人工智能等诸多领域的交叉学科。

机器视觉主要用计算机来模拟人的视觉功能，但并不仅仅是人眼的简单延伸，更重要的是具有人脑的一部分功能——从客观事物图像中提取信息，进行处理并加以理解，最终用于实际检测、测量和控制。

机器视觉技术最大的特点是处理速度快、测量准确可靠、信息量大、功能强和自动化程度高。

利用机器视觉进行检测不仅可以排除人的主观因素的干扰，而且还能够对相关技术指标进行定量描述,避免了因人而异的检测结果，减小了检测分级误差，提高了生产效率和产品质量。

人类在生产实践的过程中，面临自身能力的局限性，因而发明和创造了许多智能机器来辅助或代替人类完成任务。

而在现代化工业大生产中，传统的人工检测方法已经不能适应生产自动化和高外观质量的要求，因而人们开始着手把计算机的快速性、可靠性、结果的可重复性，与人类智能化和抽象能力相结合，由此产生了一种新的检测技术——机器视觉技术。

1.2 机器视觉系统的组成和工作原理如图1-1所示，基于PC的典型工业机器视觉系统一般包括：光源、镜头，摄像头、图像采集卡、应用（含图像分析处理）软件、监视器、通讯 / 输入输出单元等。

因此，工业机器应用技术通常集成了光源照明技术、光学成像技术、数字图像处理技术、机械工程技术、控制技术、传感器技术、模拟与数字视频技术、计算机软硬件技术、人机接口技术等。

图1-1 机器视觉应用系统的组成机器视觉系统通过镜头、图像传感器（一般是CCD 和CMOS 类型）采集图像，然后将该图像传送至处理单元（基于PC 的系统，处理单元通常就是PC 的CPU,而智能摄像头的处理单元一般是DSP ），通过数字化处理，运用不同的算法来提高对结论有重要影响的图像要素，根据像素分布、亮度、颜色等信息进行尺寸、形状、颜色等的测量和判别，进而根据判别的结果来控制现场设备的动作。

机器视觉培训教程第一点：机器视觉基础理论机器视觉是人工智能的一个重要分支，它涉及到计算机科学、图像处理、模式识别、机器学习等多个领域。

在本部分，我们将介绍机器视觉的基础理论，包括图像处理、特征提取、目标检测、图像分类等核心概念。

1.1 图像处理：图像处理是机器视觉的基本环节，主要包括图像增强、图像滤波、图像边缘检测等操作。

这些操作可以帮助机器更好地理解图像中的信息，提取出有用的特征。

1.2 特征提取：特征提取是机器视觉中的关键步骤，它的目的是从图像中提取出具有区分性的特征信息。

常用的特征提取方法有关联矩阵、主成分分析（PCA）、线性判别分析（LDA）等。

1.3 目标检测：目标检测是机器视觉中的一个重要任务，它的目的是在图像中找到并识别出特定目标。

常用的目标检测方法有基于滑动窗口的方法、基于区域的方法、基于深度学习的方法等。

1.4 图像分类：图像分类是机器视觉中的应用之一，它的目的是将给定的图像划分到预定义的类别中。

常用的图像分类方法有支持向量机（SVM）、卷积神经网络（CNN）等。

第二点：机器视觉应用案例机器视觉在现实生活中的应用非常广泛，涵盖了工业检测、自动驾驶、安防监控、医疗诊断等多个领域。

在本部分，我们将介绍几个典型的机器视觉应用案例，以帮助大家更好地理解机器视觉的实际应用。

2.1 工业检测：机器视觉在工业检测领域的应用非常广泛，它可以用于检测产品的质量、尺寸、形状等参数，提高生产效率，降低人工成本。

2.2 自动驾驶：机器视觉在自动驾驶领域的应用主要包括环境感知、车辆定位、目标识别等。

通过识别道路标志、行人、车辆等障碍物，自动驾驶系统可以做出相应的决策，保证行驶的安全性。

2.3 安防监控：机器视觉在安防监控领域的应用主要包括人脸识别、行为识别、车辆识别等。

通过实时监控和分析监控画面，机器视觉系统可以有效地发现异常情况，提高安防效果。

2.4 医疗诊断：机器视觉在医疗诊断领域的应用主要包括病变识别、组织分割、影像分析等。

目录第1章搭建机器视觉处理平台 (1)1.1 选择相机 (1)1.1.1 扫描类型(Scan type) (1)1.1.2 相机分辨率(Camera Resolution) (2)1.1.3 相机的图像传输方式 (3)1.2 选择图像采集板卡 (5)1.3 选择软件处理平台 (6)1.3.1 超高性价比的学习平台 (7)第1章搭建机器视觉处理平台1.1 选择相机光源选择好了以后，下一步就是选择相机。

通常，在工业相机的说明书上，会出现这样的指标，如图2.1所示。

图2.1 工业相机指标(来自)下面本文将详述工业相机常见的指标，以帮助大家选择合适的相机。

1.1.1扫描类型(Scan type)相机中的成像元件是CCD芯片。

如果CCD芯片只有一行感光器件(如图2.2左所示)，换句话说，每次只能对物体的一条线进行成像，那么，这种扫描类型成为线扫描(line scan)，这样的相机称为线阵相机。

如果CCD芯片的感光区是个矩形阵面(如图2.2右所示)，换句话说，每次能对物体进行整体成像，那么，这种扫描类型成为面扫描(line scan)，这样的相机称为面阵相机。

图2.2 面阵CCD vs. 线阵CCD面阵相机的优点是价格便宜，处理方面，可以直接获得一幅完整的图像。

线阵相机的优点是速度快，分辨率高，可以实现运动物体的连续检测，比如传送带上的滤波等带状物体(这种情况下，面阵相机很难检测)；其缺点是需要拼接图像的后续处理。

图2.3给出了线阵相机的一个成像实例，以帮助大家更好的理解线阵相机的成像过程。

图2.3 线阵相机成像实例按照扫描方式不同，面阵相机还可以分为隔行扫描(Interlaced scan)和逐行扫描(Progressive Scan)。

隔行扫描方式下一幅完整图像分两次显示，首先显示奇数场（1、3、5……），再显示偶数场（2、4、6……），如图2.4所示。

奇数场偶数场+帧=图2.4 隔行扫描成像过程隔行扫描相机的优点是价格便宜，但由于隔行扫描方式是先扫奇数场，再扫偶数场，所以隔行扫描相机在拍运动物体的时候容易出现锯齿状边缘或叠影。

机器视觉培训教程第一讲在当今科技飞速发展的时代，机器视觉作为一项关键技术，正在广泛应用于各个领域，从工业生产中的质量检测，到医疗领域的疾病诊断，再到智能交通系统的车辆识别等等。

这一讲，我们将一起走进机器视觉的奇妙世界，为您揭开它神秘的面纱。

首先，让我们来了解一下什么是机器视觉。

简单来说，机器视觉就是让机器能够像人一样“看”到并理解周围的世界。

它通过使用摄像头、传感器等设备获取图像或视频信息，然后运用一系列的算法和技术对这些信息进行处理和分析，从而实现诸如目标检测、识别、跟踪、测量等功能。

那么，机器视觉是如何工作的呢？这就涉及到一个复杂但有趣的过程。

第一步是图像采集，这就好比我们人的眼睛看到东西。

通过合适的相机和照明条件，获取清晰、准确的图像。

然后是图像预处理，这个阶段就像是对原始图像进行“梳妆打扮”，去除噪声、增强对比度等，让图像更易于后续的处理。

接下来是特征提取，这是从图像中找出关键的信息，比如形状、颜色、纹理等。

最后是图像分析和理解，机器根据提取的特征做出判断和决策。

为了让大家更好地理解，我们举个例子。

在工业生产线上，机器视觉可以用于检测产品的缺陷。

比如生产手机屏幕，机器视觉系统能够快速准确地检测出屏幕上的划痕、亮点等缺陷，大大提高了生产效率和产品质量。

既然机器视觉这么强大，那它都有哪些应用领域呢？在制造业中，它可以用于质量控制，确保每一个产品都符合标准。

在农业领域，能够对水果的成熟度进行判断，实现精准采摘。

在物流行业，能够自动识别货物的标签和条码，提高分拣效率。

在安防领域，可以实时监控公共场所，发现异常情况及时报警。

接下来，我们再谈谈实现机器视觉所需的硬件设备。

摄像头就像是机器的“眼睛”，其性能直接影响图像的质量。

不同类型的摄像头，如工业相机、普通摄像头等，适用于不同的场景。

照明系统也非常重要，合适的照明能够突出物体的特征，提高图像的清晰度。

还有图像采集卡，它负责将摄像头获取的图像数据传输到计算机进行处理。
