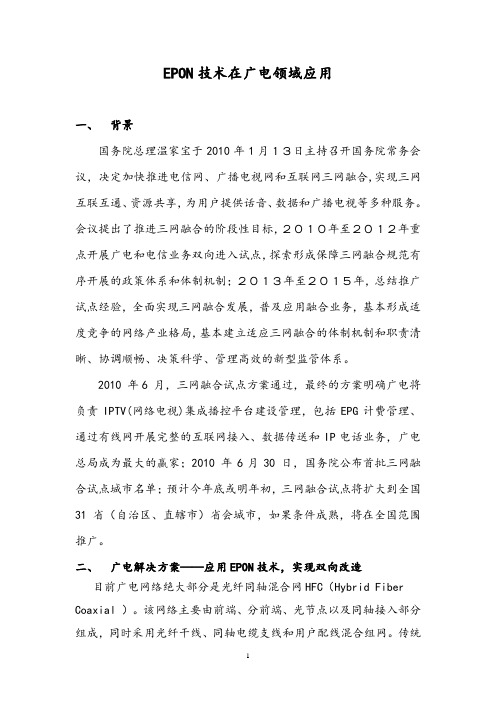

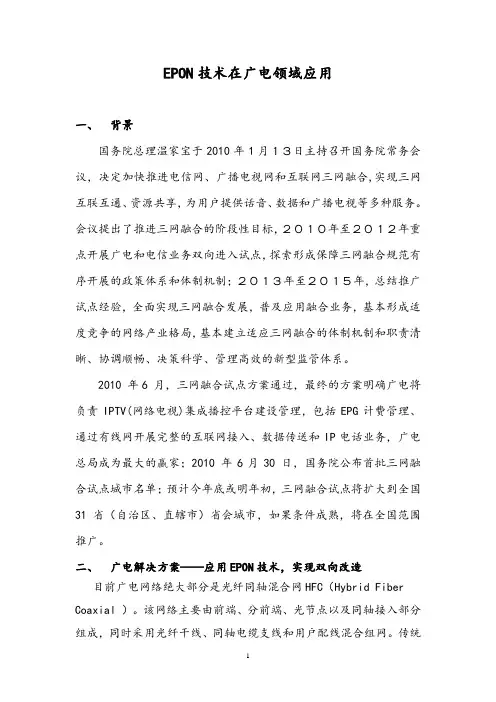

EPON技术在广电领域应用一、背景国务院总理温家宝于2010年1月１３日主持召开国务院常务会议，决定加快推进电信网、广播电视网和互联网三网融合,实现三网互联互通、资源共享，为用户提供话音、数据和广播电视等多种服务。
会议提出了推进三网融合的阶段性目标，２０１０年至２０１２年重点开展广电和电信业务双向进入试点，探索形成保障三网融合规范有序开展的政策体系和体制机制；２０１３年至２０１５年，总结推广试点经验，全面实现三网融合发展，普及应用融合业务，基本形成适度竞争的网络产业格局，基本建立适应三网融合的体制机制和职责清晰、协调顺畅、决策科学、管理高效的新型监管体系。
2010 年6 月，三网融合试点方案通过，最终的方案明确广电将负责IPTV(网络电视)集成播控平台建设管理，包括EPG计费管理、通过有线网开展完整的互联网接入、数据传送和IP电话业务，广电总局成为最大的赢家；2010 年6月30 日，国务院公布首批三网融合试点城市名单；预计今年底或明年初，三网融合试点将扩大到全国31省（自治区、直辖市）省会城市，如果条件成熟，将在全国范围推广。
二、广电解决方案——应用EPON技术，实现双向改造目前广电网络绝大部分是光纤同轴混合网HFC（Hybrid Fiber Coaxial ）。
该网络主要由前端、分前端、光节点以及同轴接入部分组成，同时采用光纤干线、同轴电缆支线和用户配线混合组网。
传统的HFC网络只有下行通道，只能提供单向的广播业务，业务单一，为提供互动业务必须进行双向化改造。
广电网络的双向化改造，即在原来HFC网单向下行广播通道的基础上增加上行(回传)通道。
目前广电进行双向网改造的方案主要有两种，基于 CMTS + Cable Modem和基于PON的改造方案。
CMTS + Cable Modem的改造方案，该方案需要对原有HFC网络进行大规模的双向改造，包括上行光纤、电放大器的双向改造、增加上行光发射机等，改造的工作量和投入成本都非常大。
EPON技术原理、特点及其在广电网络双向改造中的应用随着互联网的快速发展，广电网络的双向改造已成为发展趋势。
EPON技术作为一种新兴的光纤通讯技术被广泛应用于广电网络的双向改造中。
本文将对EPON技术的原理、特点及其在广电网络双向改造中的应用进行探讨。
EPON技术是一种基于以太网的被动光纤网络技术，其主要特点是使用光纤作为传输介质，并通过一组被动的光纤分配器(Passive Optical Splitter，POS)将光信号分发到不同的终端设备上。
EPON技术采用点对多式(P2MP)的结构，支持上行和下行业务，可以实现对于客户端的双向服务，其中O是Optical的缩写，即光；P是Passive的缩写，即被动；ON是Optical Network的缩写，即光网络。
EPON技术的特点主要有以下几点：一、传输距离远：由于光纤是传输数据的介质，所以EPON技术的传输距离远，能够满足广电网络的需求。
二、传输速度快：EPON技术支持上行和下行业务，同时使用了分时多路复用技术，提高了传输速度。
三、灵活可扩展：EPON技术可根据用户实际需要进行灵活的扩展，满足广电网络的需求。
四、经济实用：与传统的广电网络相比，EPON技术的设备采购和维护成本低，更加经济实用。
EPON技术在广电网络双向改造中的应用主要体现在以下几个方面：一、提高网络质量：EPON技术利用光纤作为传输介质，信号传输距离远，传输质量高，可以有效提高网络质量。
二、实现双向服务：EPON技术支持上行和下行业务，满足广电网络双向服务的需求。
三、提高网络速度：EPON技术采用分时多路复用技术，提高了网络传输速度，可以实现高速网络传输。
四、降低网络成本：与传统的广电网络相比，EPON技术的设备采购和维护成本低，可以有效降低网络成本。
综上所述，EPON技术作为一种新兴的光纤通讯技术在广电网络双向改造中发挥着越来越重要的作用。
随着技术的不断发展，EPON技术将会得到广泛应用，并为广电网络的发展注入新的动力。

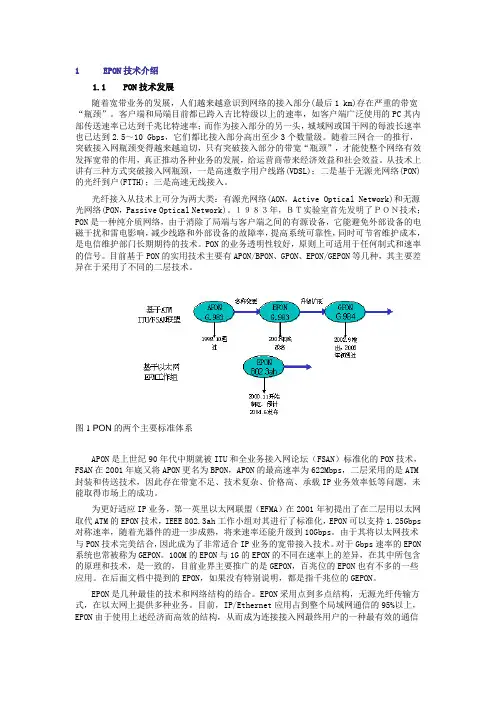

1EPON技术介绍1.1PON技术发展随着宽带业务的发展，人们越来越意识到网络的接入部分(最后1 km)存在严重的带宽“瓶颈”。
客户端和局端目前都已跨入吉比特级以上的速率，如客户端广泛使用的PC其内部传送速率已达到千兆比特速率；而作为接入部分的另一头，城域网或国干网的每波长速率也已达到2.5～10 Gbps，它们都比接入部分高出至少3个数量级。
随着三网合一的推行，突破接入网瓶颈变得越来越迫切，只有突破接入部分的带宽“瓶颈”，才能使整个网络有效发挥宽带的作用，真正推动各种业务的发展，给运营商带来经济效益和社会效益。
从技术上讲有三种方式突破接入网瓶颈，一是高速数字用户线路(VDSL)；二是基于无源光网络(PON)的光纤到户(FTTH)；三是高速无线接入。
光纤接入从技术上可分为两大类：有源光网络(AON，Active Optical Network)和无源光网络(PON，Passive Optical Network)。
１９８３年，ＢＴ实验室首先发明了ＰＯＮ技术；PON是一种纯介质网络，由于消除了局端与客户端之间的有源设备，它能避免外部设备的电磁干扰和雷电影响，减少线路和外部设备的故障率，提高系统可靠性，同时可节省维护成本，是电信维护部门长期期待的技术。
PON的业务透明性较好，原则上可适用于任何制式和速率的信号。
目前基于PON的实用技术主要有APON/BPON、GPON、EPON/GEPON等几种，其主要差异在于采用了不同的二层技术。
图1 PON的两个主要标准体系APON是上世纪90年代中期就被ITU和全业务接入网论坛（FSAN）标准化的PON技术，FSAN在2001年底又将APON更名为BPON，APON的最高速率为622Mbps，二层采用的是ATM 封装和传送技术，因此存在带宽不足、技术复杂、价格高、承载IP业务效率低等问题，未能取得市场上的成功。
为更好适应IP业务，第一英里以太网联盟（EFMA）在2001年初提出了在二层用以太网取代ATM的EPON技术，IEEE 802.3ah工作小组对其进行了标准化，EPON可以支持1.25Gbps 对称速率，随着光器件的进一步成熟，将来速率还能升级到10Gbps。
国家广播电视总局办公厅关于印发5G高新视频系列技术白皮书的通知
正文：
----------------------------------------------------------------------------------------------------------------------------------------------------
国家广播电视总局办公厅关于印发5G高新视频系列技术白皮书的通知
广电办发〔2020〕215号
各省、自治区、直辖市广播电视局，新疆生产建设兵团文化体育广电和旅游局，总局直属有关单位，中央广播电视总台办公厅、电影频道节目中心、中国教育电视台，各相关单位：
为深化广播电视和网络视听供给侧结构性改革，培育打造更高技术格式、更新应用场景、更美视听体验的5G高新视频新产品新服务新业态，广电总局组织编制了互动视频、沉浸式视频、VR视频和云游戏等4份5G高新视频系列技术白皮书（见附件），现予印发，请结合实际，认真组织做好落地实施工作。
特此通知。
附件：1.《5G高新视频-互动视频技术白皮书（2020）》-印发稿
2.《5G高新视频-沉浸式视频技术白皮书（2020）》-印发稿
3.《5G高新视频-VR视频技术白皮书（2020）》-印发稿
4.《5G高新视频-云游戏技术白皮书（2020）》-印发稿
1、互动视频（略）
2、沉浸式视频（略）
3、VR视频（略）
4、云游戏（略）
国家广播电视总局办公厅2020年8月25日
——结束——。
广电宽带EPON技术培训概述随着信息技术的迅速发展，网络已经成为人们日常生活和工作中不可或缺的一部分。
而EPON技术（Ethernet Passive Optical Network）作为一种新型的宽带接入技术，已经逐渐成为了网络接入方式的主流之一。
在广电宽带领域，EPON技术更是成为了推动宽带接入的关键技术之一。
因此，对EPON技术进行深入的培训和学习，对于从事广电宽带行业的技术人员来说至关重要。
EPON技术概述EPON技术是一种基于以太网协议的被动光网络技术，它利用光纤作为传输介质，在光线路路段上不需要使用分配器，通过接入网交换机和用户端设备之间的光纤光衰减器进行光信号的调制解调来实现用户接入。
EPON技术具有带宽大、传输距离远、抗干扰能力强等优点，因此在广电宽带领域得到了广泛的应用。
EPON技术培训内容1. EPON技术原理和架构对EPON技术的原理和架构进行深入的学习，包括EPON网络的拓扑结构、光线路路段的构成、OLT（Optical Line Terminal）和ONU（Optical Network Unit）之间的通信原理等内容。
通过深入学习EPON技术的原理和架构，可以更好地理解EPON网络的工作原理和技术特点。
2. EPON技术标准和规范对EPON技术的相关标准和规范进行学习，了解EPON技术的相关技术标准和规范对于制定EPON网络方案和解决实际问题非常重要。
同时，了解EPON技术标准和规范对于争取EPON网络建设和维护的资质也非常重要。
3. EPON网络规划和设计学习EPON网络的规划和设计方法，包括EPON网络的接入网规划、光线路路段的布局设计、OLT和ONU的规划等内容。
通过学习EPON网络规划和设计，可以更好地掌握EPON网络的建设和维护技术，提高EPON网络的建设和维护水平。
4. EPON网络设备的配置和管理学习EPON网络设备的配置和管理方法，包括OLT和ONU的配置管理、光线路路段的检测和维护、故障排除和修复等内容。

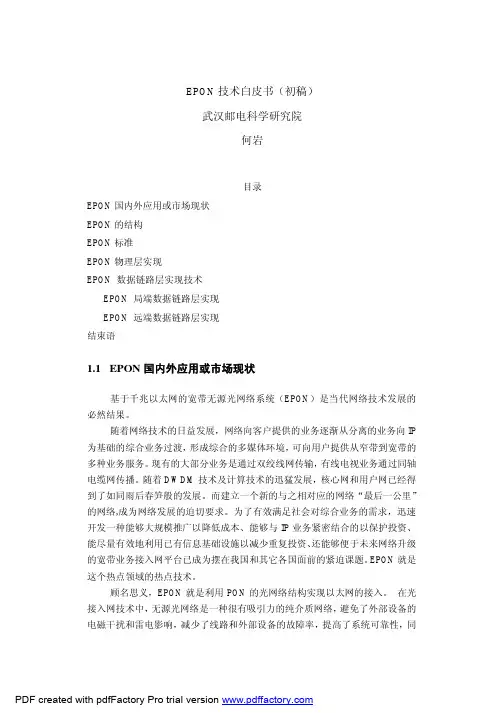

EPON技术白皮书（初稿）武汉邮电科学研究院何岩目录EPON国内外应用或市场现状EPON的结构EPON标准EPON物理层实现EPON数据链路层实现技术EPON局端数据链路层实现EPON远端数据链路层实现结束语1.1EPON基于千兆以太网的宽带无源光网络系统（EPON）是当代网络技术发展的必然结果。
随着网络技术的日益发展，网络向客户提供的业务逐渐从分离的业务向IP 为基础的综合业务过渡，形成综合的多媒体环境，可向用户提供从窄带到宽带的多种业务服务。
现有的大部分业务是通过双绞线网传输，有线电视业务通过同轴电缆网传播。
随着DWDM技术及计算技术的迅猛发展，核心网和用户网已经得到了如同雨后春笋般的发展。
而建立一个新的与之相对应的网络“最后一公里”的网络,成为网络发展的迫切要求。
为了有效满足社会对综合业务的需求，迅速开发一种能够大规模推广以降低成本、能够与IP业务紧密结合的以保护投资、能尽量有效地利用已有信息基础设施以减少重复投资、还能够便于未来网络升级的宽带业务接入网平台已成为摆在我国和其它各国面前的紧迫课题。
EPON就是这个热点领域的热点技术。
顾名思义，EPON就是利用PON的光网络结构实现以太网的接入。
在光接入网技术中，无源光网络是一种很有吸引力的纯介质网络，避免了外部设备的电磁干扰和雷电影响，减少了线路和外部设备的故障率，提高了系统可靠性，同时节省了维护成本，是电信维护部门长期期待的技术。
近几年，由于IP的迅速崛起，以太网取代ATM成了最理想的链路层协议，而PON作为接入网物理层仍然是比较理想的，于是依据强强联合的原则，将链路层的以太网和物理层的PON技术结合在一起，有助于开发出新一代的无源光网络EPON兼具了无源光网络独特的网络结构优势和以太网的低成本优势。
EPON与现有以太网的兼容性因而容易被市场接受：以太网技术，是迄今为止最成功和成熟的局域网技术。
EPON只是对现有IEEE802.3协议作一定的补充，基本上是与其兼容的。
（产品管理）广电网络EPON 产品技术白皮书广电网络EPON产品应用技术白皮书目录1、前言 (3)2、EPON技术简介 (4)3、ACE公司EPON产品简介 (15)3.1ACE公司EPON产品 (15)3.2ACE公司EPON产品功能表 (23)4、EPON方式双向改选的业务能力分析 (25)5、ACE公司EPON产品与EOC技术的无缝对接 (26)6、附件1：HFC双向改造成本核算与方案选择 (35)1、前言广电网络行业主要负责有线广播电视网络建设、开发、经营和管理及有线电视节目的收转和传送。
近年来广电行业的迅猛发展，建设投入的增加，其业务也逐渐扩大，逐渐形成了现有的以光纤为主的有线电视光纤、电缆混合网络。
有线电视用户可通过有线广播电视光缆网收看到多套稳定、清晰的电视节目和收听多套广播电台高保真立体广播。
随着用户对新业务需求的增加，使得广电网络迫切的需求在开展广播电视基本业务的同时，利用有线广播电视网的宽带网络优势，开发广播电视网络的增值业务，例如宽带IP、数字电视、广播系统等。
由于EPON系统在光纤网络传输方面的天然优势，使得它在广电网络应用中存在非常大的潜力。
2.无源光纤网络（PON）技术简介2.1PON的演化与分类业界多年来一直认为，PON是接入网未来的方向，它在解决宽频接入问题上普遍被看好，无论在设备或维运网管方面，它的成本相对便宜，提供的频宽足以应付未来的各种宽频业务需求。
PON自从在20世纪80年代被采用至今为止已经历经几个发展阶段，电信运营商和设备制造商开发了多种协议和技术以便使PON解决方案能更好的满足接入网市场要求。
最初PON标准是基于ATM的，即APON。
APON是由FSAN/ITU定义了相应G..983建议，以ATM协议为载体，下行以155.52Mb/s或622.08Mb/s的速率发送连续的ATM 信元，同时将物理层OAM信元插入数据流中。
上行以突发的ATM的信元方式发送数据流，并在每个53字节长的ATM信元头增加3字节的物理层开销，用以支持突发发射和接收。
目前则有两个颇为引人注目的新的PON标准GPON标准——是由ITU/FSAN负责制定的用来替换APON标准的GigabitPON （GPON）标准。
FSAN与ITU已对其进行了标准化，其技术特色是在二层采用ITU-T 定义的GFP（通用成帧规程）对Ethernet、TDM、ATM等多种业务进行封装映射，能提供1.25和2.5Gb/s下行速率和所有标准的上行速率。
在高速率和支持多业务方面，GPON有优势，但成本目前要高于EPON，产品的成熟性也逊于EPON。
EPON标准——是由IEEE802.3ah工作组负责制定的EthernetPON（EPON）标准。
IEEE1998年发布完千兆以太网标准后，于2000年12月，IEEE802.3成立了第1英里以太网—EFM特别工作组，致力于研究如何支持三种接入网拓扑以及相应的物理层。
此外，该工作组还将定义以太网的运行、管理、维护（OAM），使它具有远端故障显示、远端环回和链路监测等功能。
世界上有几个主要组织负责开发PON的相关标准，前面提到的EFMA/IEEE和FSAN/ITU-T就是其中的主要两个组织。
1、FSAN/ITU-T：在二十世纪八十年代，世界上许多大的运营商将光接入网引到他们的网络中在1995年，7个主要的电信业务提供商发起并建立FullServiceAccessNetworks(FSAN)全业务接入网组织，以加速光接入网的商用化。
随后一些主要的设备制造商也加入到该组织中，包括：Alcatel，Agere，Broadlight，Ericsson，FlexlightNetworks，Fujitsu，Hitachi(OpNext)，Iamba，Infineon，Lucent，Mitsubishi(Paceon)，NEC(NECeLuminant)，OKI(OKINetworkTechonlogies)，OpticalSolutions，UuantumBridge，SAT，Terawave，andZonu等。
FSAN收集整理BPON，APONandGPO的需求，并这此文档作为建议反馈给予ITU-T，第15研究组。
其中关于APON的G..983系列建议已经被ITU-T通过采纳。
目前FSAN正协助ITU-T制定GPON标准。
2、EFMA/IEEE：IEEE（电气和电子工程师协会）802委员会的802.3ah工作组正在进行工作，以期于2003的9月完成EFM的标准制订。
作为IEEE工作组工作的一部分，EPON是作为使用点到多点以太网接入应用而定义的。
EthnetintheFirstMileAlliance(第一英里以太网联盟)则是一个支持基于802.3ah的EFM标准化的业界组织。
EFMA的成员包括终端制造商、系统集成和通信运营商等，包括Alloptic，Inc.,AnalogDevices,BATMAdvancedCommunications,Calix,CiscoSystems，ElasticNetworks，Ericsson，ExtremeNetworks，Finisar,FiberintheLoop，Harmonic，HatterasNetworks，InfineonTechnologies，Intel，NTTGroup,Paradyne，PassaveTechnologies，SpirentCommunications，TexasInstruments，andWorldWidePackets等。
EFMA有4个主要目标：1、支持由IEEE802.3ah制定的第一英里以太网标准。
2、致力于集中技术资源促进关于技术规范的协调和统一。
3、促进业界了解、接受和推动第一英里以太网技术和产品。
4、协调各个设备制造商相互协作，鼓励和推动彼此之间的合作。
随着IP技术的不断完善，大多数的运营商已经将IP技术作为数据网络的主要承载技术。
IP与Ethernet的无缝结合和优良的可扩展性而具备很多天然优势，使得以太网技术能够提供高速Internet服务、分组话音和视频业务，而费用远远低于其他方式。
从总的发展趋势看，在接入网中馈线光纤必将代替馈线电缆，直接向用户挺进，实现纯光纤接入，而同时IP与以太网的天然结合，未来基于以太网的无源光网络（EPON）的优势地位也会愈发突出。
从成本上讲，EPON相双较GPON的优势还比较明显，估计至少两年内不会改变。
高于EPON产品价格的15%将是客户采购GPON的一个门槛，这对GPON产品的顺利推广将是一个不小考验。
先天的底气不足很有可能使APON和GPON只能眼睁睁地将未来光纤到户市场拱手相让。
目前在国内多个FTTH的试点中，EPON的表现今用户非常满意。
2.2EPON的发展现状目前接入网现有的解决方案和用户的需求之间存在着巨大差异。
在用户侧的本地网络已经普遍拥有了支持10M和100M速率的能力，在城域网侧已经可以支持千兆和万兆的速率，但在用户侧和城域网之音的数据传送却大部分为不足1M甚至只有几十K的速充满。
接入网仍是大容量局域网和骨干网之间的瓶颈，为了突出接入网的优先地位与重要性，IEEE802.3ah工作组把人们以前熟知的“最后1英里”接入网络段改称为“第1英里”（TheFirstMile），并在200年11月成立了EFM（EthernetintheFirstMile）研究小组，于2001年7月开始制定IEEE802.3ahEFM标准，2003年9月完成EFM的标准制订。
EPON标准IEEE802.3ah已于2004年6月正式颁布。
中国信息产业部也于2005年正式制订了有关EPON的中国标准-2003H34接入网技术要求-基于以太网方式的无源光网络（EPON）。
IEEE制定EPON标准的基本原则是尽量在IEEE802.3体系结构内进行EPON的标准化工作，最小程度地扩充标准以太网的MAC协议。
这就最大程度的继承了以太网经过长期、大规模实践检验积累下来的宝贵技术经验。
EPON将以太网技术与PON技术有机结合在一起，天生具有以太网的诸多优势，如技术简单、成熟、良好的兼容性，产品价格便宜，性能价格比高等。
EPON是几个最佳的技术和网络结构的结合。
EPON采用点到多点结构，无源光纤传输方式，在以太网之上提供多种业务。
目前，IP/Ethernet应用占到整个局域网通信的95%以上，EPON由于使用以上经济和高效的结构，是连接接入网最终用户的一种最有效的通信方法。
10G以太主干和城域环的出现也将使EPON成为未来全光网中最佳的最后一英里的解决方案。
在EPON产品方面有着领先技术的ACE公司，从2004年开始即在全力推广EPON 产品在广电网络中的应用，其多业务EPON系统支持上下行对称1.25G带宽，ONU的自动加入，支持TDM业各，提供动态/静态带宽分配等功能，其独特的野外型外壳设计，符合广电要求的60V同轴电缆内供电和经过特别防雷处理的宽带开关电源等技术亮点，得到了众多广电网络的认可。
ACE公司一贯坚持的高性价比政策也使其优质的EPON产品具有极强的竞争优势。
在很多竞争性投标中均脱颖而出，受多众多广电客户的一致好评。
2.3EPON的网络结构一个典型的EPON系统由OLT、ONU、ODU组成。
OLT（OpticailineTerminal）放在中心机房，ONU(OpticalNetworkUnit)为用户端设备ODU(OpticalDistributedNetwork)是光配线网，主要由一个或数个分光器（Splitter）来连接OLT和ONU，它的功能是分发下行数据并集中上行数据。
OLT即是一个交换机或路由器，又是一个多业务提供平台，提供面向无源光纤网络的光纤接口。
OLT除了提供网络集中和接入的功能外，还可以针对用户的QOS/SLA的不同要求进行带宽分配，网络安全和管理配置。
分光器是一个简单设备，它不需要电源，可以置于全天候的环境中，一般典型的分光器的光分路数目为2、4、8、16或32，并可以多级连接。
在EPON中，OLT到ONU间的距离最大可达30KM（注：在满足ONU光接收功率值内）。
如图1，图2所示。
EPON中的ONU采用了技术成熟而又经济的以太网络协议，在多端口的ONU中集成了以太网第二层交换功能。
这种类型的ONU可以为多个最终用户提供相当高的共享带宽。
因为都使用以太网协议，在通信的过程中，就无需协议转换，而实现ONU对用户数据的透明传送。
2.4EPON的层次模型对于以太网技术而言，PON是一个新的媒质，802.3工作组定义了新的物理层。
而对以太网MAC层以上则尽量做最小的改动以支持新的应用和媒质。
EPON的层次模型按照2003年1月发布的IEEE802.3ahDraft1.3规定如下：EPON系统通过一条共享光纤将多个DTE连接起来，其拓扑结构为不对称的基于无源光分路器的树形分支结构。
