排水与降水措施等基础施工方案或方法＜1＞排水与降水措施＜1.1＞排水措施＜1.1.1＞场地排水场地开挖常会遇到地下水和地表滞水大量渗入，造成场地浸水，破坏边坡稳定，影响施工进行，因此必须做好现场场地的排水、截水、疏水、排洪等工作，并尽可能减少雨季施工工作量，一般方法是：1、在现场周围地段应修设临时或永久性排水沟、防洪沟或挡水堤，山坡地段应在坡顶或坡脚设环形防洪沟或截水沟，以拦截附近的雨水、潜水排入施工区域内。

2、现场内外原有自然排水系统尽可能保留或适当加以整修、疏水，改造或根据需要增设少量排水沟，以利排泄现场积水、雨水和地表滞水。

3、在有条件时，尽可能利用正式工程排水系统为施工服务，先修建正式工程主干排水设施和管网，以方便排除地面滞水和基坑井点抽出的地下水。

4、现场道路应在两侧设排水沟，支道应在两侧设小排水沟，沟底坡度一般为2%~8%，保持场地排水和道路畅通。

5、基坑开挖应在地表流水的上游一侧设排水沟、散水沟或截水挡土堤，将地表滞水截住；在低洼地段挖基坑时，可利用挖出之土沿四周或迎水一侧，二侧筑0.5~0.8m高的土堤截水。

6、大面积的表水，可采取在施工范围区段内挖排水沟，工程范围内再设纵横排水支沟，将水流疏干，再在低洼地段设集水、排水设施，将水排走。

7、在可能滑坡的地段，应在该地段外设置多道环形截水沟，以拦截附近的地表水，修设和疏通坡脚的原排水沟，疏导地表水，处理好该区域内的生活和工程用水，阻止渗入该地段。

8、湿陷性黄土地区，现场应设有临时或永久性的排洪防水设施，以防基坑受水浸泡，造成地基下陷。

施工用水、废水应设有临时排水管道；贮水构筑物、灰池、防洪沟、排水沟等应有防止漏水措施，并与建筑物保持一定的安全距离。

安全距离：一般在非自重搅拌站设置离建筑物应不小于12m，在自重湿陷怀黄土地区不小于20m；搅拌站设置离建筑物应不小于10m。

距建筑物的四周，对非重湿陷性黄土地区在15m以内，对自重湿陷性黄土地区在25m以内不应设有集水井。

第三章基坑与土方工程第一节集水明排与降水在基坑开挖及基础施工过程中,经常遇到地下水渗入和地表水流入坑内，土体经水浸泡后,会造成边坡失稳、坍塌，以及地基承载力下降，影响正常施工等.因此在基坑施工中，必须采取有效措施，及时进行排水、降水和地面截水工作。

排水一般采用明沟排水，降水一般采用井点降水.(一）施工准备1。

基坑施工前，应根据工程特点、地质水文条件及周边环境，制定排水或降水方案。

2.当基坑开挖深度不大、坑壁土体比较稳定、不易产生流砂、管涌和坍塌、土粒不致被带走时,可采用集水坑明沟排水法.水沟或集水井的截面应根据基坑涌水量的大小确定,其排水量应满足下式要求：V≥1.5Q式中 V--排水量（m3/d）；Q-—基坑涌水量（m3/d).3.当基坑开挖深度较大，地下水位较高,而土质较差(如粉砂、细砂等）,宜采用人工降低地下水位.人工降低地下水位常用的井点降水法，有多种类型，施工时应根据工程特点、含水层分布及类别、土层渗透系数、降水深度、设备条件，并通过技术经济比较,选择适当的井点降水方法。

通常可按下表选用。

降水类型及适用条件表3.1.1适用条件降水类型土层渗透系数(m/d)可能降低的水位深度（m)轻型井点0。

1~503～6多级轻型井点0.1～506～12喷射井点0。

1～28～20电渗井点＜0.1根据选用的井点确定管井井点20～2003～5深井井管10～250＞154.依据方案内容，做好人力、材料、机具的配置准备；对有关人员进行技术、安全交底。

（二）操作工艺1.集水坑明沟排水（1）在基坑底或开挖面，沿基坑边一侧、二侧、四周或中央设排水明沟，在基坑四角或坑边设置集水井，使地下水沿排水沟流入集水井中，然后用抽水设备抽出基坑外。

（2)排水沟和集水井应设置在基础范围以外，地下水流向的上游。

排水沟边缘离开基坑坡脚应不少于0.3m,排水沟底宽不宜少于0。

3m，纵向坡度宜为0.1～0。

2％，沟底面应比基坑底或开挖面低0。

目录第一章编制依据 (3)第一节工程文件及现有条件依据 (3)第二节规范标准及主要法律、法规依据 (3)第二章工程概况 (4)第一节工程建设概况 (4)第二节工程地理位置 (4)第三章降水施工总体思路 (6)第一节降水概况 (6)1.地形地貌修正系数 (6)2.场地水文地质条件 (8)3.土层渗透参数 (9)5.降水土层土质及水文汇总表 (10)第二节降水措施选择 (11)第三节平土及土方开挖分区施工 (11)第四章基坑降水计算 (13)第一节大面积底板及承台降水井点计算 (13)1.计算依据 (13)2.水文地质资料 (13)3.计算过程 (13)第二节核心筒部分降水井点计算 (15)1.计算依据 (15)2.水文地质资料 (15)3.计算过程 (16)第五章降水措施布置 (18)第一节降水措施的施工 (18)1.降水井施工具体方案 (18)第二节降水井及排水设施布置 (20)第六章劳动力及机械安排 (23)第一节劳动力安排 (23)第二节机械配置计划 (23)第七章安全生产保证计划 (24)第一节安全生产保证措施 (24)1.建立安全生产管理制度： (24)2.施工现场的安全措施： (25)第二节文明施工保证措施 (27)第三节环境保护措施 (27)第一章编制依据第一节工程文件及现有条件依据1.《建筑地基处理技术规范》JGJ79-2002。

2.《工程测量规范》GB50026-2007。

3.《某某某某工业服务区高技术服务平台项目岩土工程勘察报告》。

4.《某某省建筑地基基础检测规范》。

5.《建筑基坑支护技术规程》。

6.某某某某工业服务区高技术服务平台项目图纸。

《建筑机械使用安全技术规程》《建设工程安全生产管理条例》、7.《安全生产法》、（JGJ33-2001）。

8.现场施工调查所获得的工程地质、水文地质、当地资源、交通状况及施工环境等调查资料。

9.根据工程特点、施工现场实际情况、施工环境、施工条件和自然条件的分析。

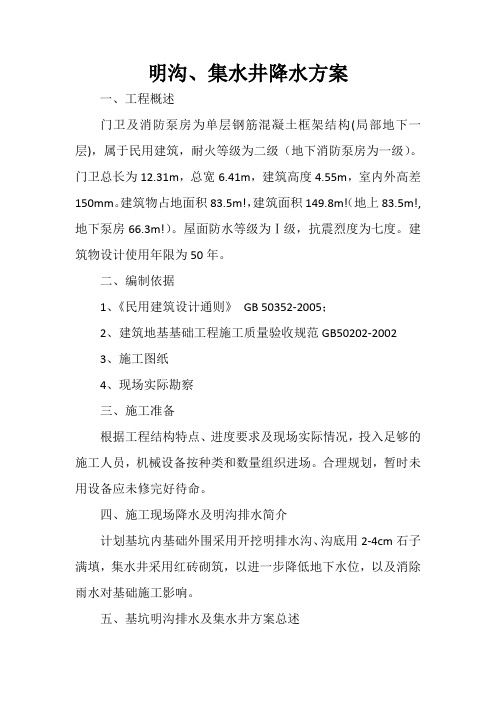

明沟、集水井降水方案一、工程概述门卫及消防泵房为单层钢筋混凝土框架结构(局部地下一层)，属于民用建筑，耐火等级为二级（地下消防泵房为一级）。

门卫总长为12.31m，总宽6.41m，建筑高度4.55m，室内外高差150mm。

建筑物占地面积83.5m!，建筑面积149.8m!（地上83.5m!,地下泵房66.3m!）。

屋面防水等级为Ⅰ级，抗震烈度为七度。

建筑物设计使用年限为50年。

二、编制依据1、《民用建筑设计通则》GB 50352-2005；2、建筑地基基础工程施工质量验收规范GB50202-20023、施工图纸4、现场实际勘察三、施工准备根据工程结构特点、进度要求及现场实际情况，投入足够的施工人员，机械设备按种类和数量组织进场。

合理规划，暂时未用设备应未修完好待命。

四、施工现场降水及明沟排水简介计划基坑内基础外围采用开挖明排水沟、沟底用2-4cm石子满填，集水井采用红砖砌筑，以进一步降低地下水位，以及消除雨水对基础施工影响。

五、基坑明沟排水及集水井方案总述在开挖基坑过程中，预留出施工作业面的同时，对基坑边坡进行加宽处理。

沿基坑钢板桩底根挖排水沟，并在排水沟内分层填充2-4cm石子排水沟宽400mm，深于基础垫层以下500mm-600mm。

在基坑四周各设置一个集水井，基坑边坡土层中渗出的孔隙水及雨水将沿排水沟流向集水井，再有水泵将集水井内地下水通过降水干管排出。

1、明沟排水线路及集水井个数、为主的布置沿钢板桩底根贯通设置排水沟。

在基坑四周个设置一个集水井的原则，集水井均由排水沟外壁向边坡方向砌筑。

2、明排水沟的开挖排水沟按宽400mm，深500-600mm，沟外壁距钢板桩根部300mm，采取人工开挖方法。

排水沟上平为基底土平，底平采取两集水井之间距离中为最高点，按1%坡向集水井，保证排水沟排水通畅。

3、集水井的开挖和砌筑集水井底低于排水沟底500mm，保证潜水泵能全部没入水中，集水井开挖位置偏向边坡，保证后期施工基础筏板不受影响。

基坑5大降水方法及8步施工方案在地下水位较高的地区开挖深基坑，由于含水层被切断，在压差作用下，地下水必然会不断地渗流入基坑。

如不进行基坑降排水工作，将会造成基坑浸水，使现场施工条件变差，地基承载力下降，在动水压力作用下还可能引起流砂、管涌和边坡失稳等现象。

因此，为确保基坑施工安全，需要采取有效的基坑降水方法和降水施工方案。

基坑降水方法1.明沟加集水井降水明沟加集水井降水是一种人工排降法。

它具有施工方便，用具简单，费用低廉的特点，在施工现场应用的最为普遍。

在高水位地区基坑边坡支护工程中，这种方法往往作为阻挡法或其他降水方法的辅助排降水措施，它主要排除地下潜水、施工用水和天降雨水。

在地下水较丰富地区，若仅单独采用这种方法降水，由于基坑边坡渗水较多，锚喷网支护时使混凝土喷射难度加大（喷不上），有时加排水管也很难凑效，并且作业面泥泞不堪阻碍施工操作。

因此，这种降水方法一般不单独应用于高水位地区基坑边坡支护中，但在低水位地区或土层渗透系数很小及允许放坡的工程中可单独应用。

2.轻型井点降水轻型井点降水（一级轻型井点）是国内应用很广的降水方法，它比其他井点系统施工简单、安全、经济，特别适用于基坑面积不大，降低水位不深的场合。

该方法降低水位深度一般在3-6m之间，若要求降水深度大于6m，理论上可以采用多级井点系统，但要求基坑四周外需要足够的空间，以便于放坡或挖槽，这对于场地受限的基坑支护工程一般是不允许的，故常用的是一级轻型井点系统。

轻型井点适用的土层渗透系数位0.1-50m/d，当土层渗透系数偏小时，需要采用在井点管顶部用粘土封填和保证井点系统各连接部位的气密性等措施，以提高整个井点系统的真空度，才能达到良好的效果。

3.喷射井点降水喷射井点系统能在井点底部产生250mm水银柱的真空度，其降低水位深度大，一般在8-20m范围。

它适用的土层渗透系数与轻型井点一样，一般为0.1-50m/d。

但其抽水系统和喷射井管很复杂，运行故障率较高，且能量损耗很大，所需费用比其他井点法要高。

六种经常使用基坑降水方法之杨若古兰创作
基坑降水是包管基础质量的次要步调，经常使用的基坑降水方法有多种，如何选用适当的降水方法呢？
明沟加集水井降水是一种人工排降法.它次要排除地下潜水、施工用水和天降雨水.在地下水较丰富地区，若仅单独采取这类方法降水，因为基坑边坡渗水较多，锚喷网支护施工难度加大.是以，这类降水方法普通不单独利用于高水位地区基坑边坡支护中.
轻型井点降水适用于基坑面积不大，降低水位不深的场合.该方法降低水位深度普通在3～6米之间，若请求降水深度大于6米，理论上可以采取多级井点零碎，但请求基坑四周外须要足够的空间，以便于放坡或挖槽.
喷射井点零碎能在井点底部发生250毫米水银柱的真空度，其降低水位深度大，普通在8～20米范围.它适用的土层渗透系数与轻型井点一样，普通为每日0.1～50米.但其抽水零碎和喷射井管很复杂，运转故障率较高，且能量损耗很大，所需费用比其他井点法要高.
电渗井点适用于渗透系数很小的细颗粒土，如黏土、亚黏土、淤泥和淤泥质黏土等.这些土的渗透系数小于每日0.1
米，它须要与轻型井点或喷射井点结合利用，其降低水位深度决定于轻型井点或喷射井点.
管井井点适用于渗透系数大的地层，地下水丰富的地层，和轻型井点不容易解决的场合.每口管井出水流量可达到每小时50~100立方米，土的渗透系数在每日20-200米范围内，这类方法普通用于潜水层降水.
深井井点降水是基坑支护中利用较多的降水方法，它的长处是排水量大、降水深度大、降水范围大等.对于砂砾层等渗透系数很大且透水层厚度大的场合，普通用轻型井点和喷射井点等方法不克不及凑效，采取此法最为适宜.。

基坑降水面状现状条状的规定一、地下水控制方法分类及工程分级1.地下水控制方法可划分为降水、隔水和回灌三类，可单独或组合使用。

2.地下水控制可根据控制方法、工程环境限制要求、工程规模、地下水控制幅度、含水层特征、场地复杂程度，并结合基坑围护结构特点、开挖方法和工况等将地下水控制工程划分为简单、中等复杂、复杂三级。

(1)面状：长宽比≤20;条状：20<长宽比≤50;线状：50≤长宽比。

(2)三类工程基本特征(面状围合面积A、条状宽度B、线状长度L和水位降深值s)简单工程：A<5000m2;B<3.0m;L<0.5m;s<6.0m;中等复杂工程：5000m2≤A≤20000m2;3.0m≤B≤8.0m;0.5m≤L≤2.0m;6.0m≤s≤16.0m复杂工程：A>20000m2;B>8.0m;L>2.0m;s>16.0m(3)两种以上地下水控制方法组合使用时，为复杂工程。

二、降水(一)一般规定1.基坑范围内地下水位应降至基础垫层以下不小于0.5m。

2.面状降水工程：封闭状均匀布置，井点距开挖上口边线不宜小于1m。

3.线状、条状降水工程：单排或双排布置，外延1～2倍的围合区域宽度布置水井。

4.围合区域宽度大于单井降水影响半径或采用隔水帷幕的工程，增设降水井或疏干井。

5.在运土通道出口两侧应增设降水井。

6.当降水区域远离补给边界，地下水流速较小时，降水井点宜等间距布置;当邻近补给边界，地下水流速较大时，在地下水补给方向降水井点间距可适当减小。

7.对于多层含水层降水宜分层布置降水井点。

(二)特殊要求1.真空井点(1)孔口至设计降水水位的深度不超过6.0m时，宜用单级真空井点，当大于6.0m且场地条件允许时，可用多级真空井点降水，上下级高差宜取4.0～5.0m。

(2)井点间距宜为0.8～2.0m，距开挖上口线的距离不应小于1.0m;集水总管宜沿抽水水流方向布设，坡度宜为0.25%～0.5%。

给水管道工程降水工程施工方案及技术措施本给水管道工程大部分处于路边地势较高处范围内，由于开挖深度较浅一般无地下水，若出现地下水情况一般以明沟排水为主的方法。

如遇特殊复杂地段应制订专项方案实施完成。

一、、明沟降水法(1)对地下水位高的沟段沿开挖管沟的一侧设置排水明沟。

每隔10～ 15 M设一集水井，使地下水汇流于集水井内，再用水泵排出管沟。

随着管沟深度的延伸，不断增加排水沟和集水井的深度；或在管沟开挖前先把排水沟和集水井挖好，保持排水沟沟底低于管沟的沟底0．5～1 m，沟底宽不低于0．6 m，排水坡度为1：0．25～0．30，沟底有0．2 ～0．5 的纵坡，使水流畅通。

集水井的截面为0．6×0．6 m～O 8×0．8 m，井底低于沟底0．5 M，井壁材料钢筋笼、40目塑料纱网竹排，井圈底部为锥形减少下沉时的阻力。

木板桩或钢板桩加固围护降水井四周后将土方挖除，保证井圈底低于开挖面1.5~2米。

在管道回填结束前必须不间断地连续抽水，直到管道施工完毕。

(2)在开挖的管沟中部设置排水明沟，每隔2O～ 30m 设一集水井，一井一水泵。

使地下水汇流于井内，再用水泵排出管沟。

随着管沟深度的延伸，不断增加排水沟和集水井的深度，保持排水沟沟底低于开挖管沟沟底0．3～0．5 m，使管沟沟底宽大于正常底宽0．6m，其它要求同上。

七、开挖剖面图1、一般位置开挖挖掘管沟尺寸（不用钢板支撑时）机械沟底开挖，放坡系数取0.33，机械在沟槽顶部开挖时，放坡系数取0.75，沟槽开挖采用人工配合刷坡的方法施工。

根据施工图及规范对沟槽开挖要求宽度进行开挖。

沟槽开挖尺寸确定：下底宽度：b=D+2a D—管径 a—管两侧操作间隙上口宽：B=b+2C C=KH其中K—放坡系数H=挖土深度1.5道路H原状土夯实a D ab沟槽开挖断面图2、须支护沟槽开挖（1）沟槽开挖深度按施工图设计支护段落内时，考虑支撑设置，如遇不良土质时，采用大开挖形式施工。

基坑明沟排水施工方案一、工程概述本工程地下水为潜水，现场开挖地下水位埋藏士0.00下6.5 —7.0m,基础埋设临近水面，含水层主要为第二层角砾层。

其补经来源主要为大气降水及侧向径流。

因此根据实际情况建议基坑周边采用明沟、集水坑降排水，为了满足文明施工的要求，确保安全生产和工程质量，降水所排出的水必须按要求排放到指定的排水井和污水管网，并做好排水的过滤工作，这些降水、排水工作都要持续到基础工程完毕回填后才能停止，以保证基础等在干燥条件下施工。

二、编制依据1、建筑地基基础工程施工质量验收规范2、建筑施工手册（第四版）3、施工图纸4、现场实际勘察三、施工准备根据工程结构特点、进度要求及现场实际情况，投入足够的施工人员，机械设备按种类和数量组织进场。

合理规划，暂时未用设备应维修完好待命。

四、施工现场降水及明沟排水简介计划基坑内基础外围采用开挖明排水沟，沟内用50-100mm卵石满填，集水井采用灰砂砖砌筑，以进一步降低地下水位，以及消除雨水对基础施工影响。

五、基坑明沟排水及集水井方案总述在开挖基坑过程中，预留出施工作业面的同时，对基坑边坡进行加宽处理。

沿基坑边坡底根挖排水沟，并在排水沟内分层填充50-100mm卵石，排水沟宽1200mm深于基坑底以下500-600mm在基坑四周各设置一个集水井，基坑边坡土层中渗出的孔隙水及雨水将沿排水沟流向集水井，再由水泵将集水井内地下水通过降水干管排出。

1.明沟排水线路及集水井个数、位置的布置沿基坑边坡底根贯通设置排水沟。

在基坑四周各设置一个集水井的原则，集水井均由排水沟外壁向边坡方向砌筑。

2.明排水沟的开挖排水沟按宽1200mm深500-600mm沟外壁距边坡根部500mm排水沟上平为基底土平，底平取两集水井之间距离中为最高点，按1%坡向集水井，保证排水沟排水通畅。

3.集水井的开挖和砌筑集水井底低于排水沟底1000mm保证潜水泵能全部没入水中，集水井开挖位置偏向边坡，保证后期施工基础筏板不受影响。
