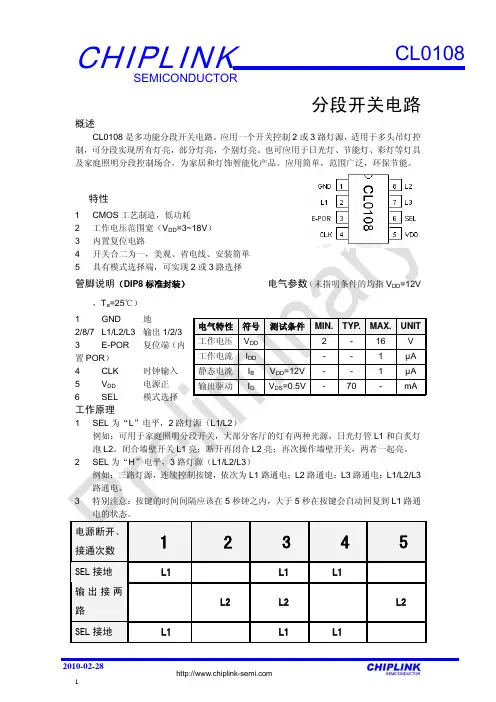

多开关控制一个灯泡原理图

两个或多个开关控制一盏灯的电器接线图
方式一
双联开关的安装
双联开关一般用于在两处用两只双联开关控制一盏灯。

双联开关的安装方法与单联开关类似，但其接线较复杂。

双联开关有三个接线端，分别与三根导线相接，注意双联开关中连铜片的接线桩不能接错，一个开关的连铜片接线桩应和电源相线联接，另一个开关的连铜片接线桩与螺口灯座的中心弹簧片接线桩联接。

每个开关还有两个接线桩用两根导线分别与另一个开关的两个接线桩联接。

待接好线，经过仔细检查无误后才能通电使用。

对于楼道和楼梯照明，多采用双控方式(有的长楼道采用三地控制)，在楼道和楼梯人口安装双控跷板开关，其特点是在任意人口处都可以开闭照明装置。

其原理接线图见图2。

还是画一下吧：灯泡的多地控制
灯泡的多地控制
方式二
两个或多个开关控制一盏灯的电器接线图
图一：采用控制按钮和交流接触器来实现。

按下SW1-2、SW2-2……SW n-2中的任何一个都能激发交流接触器得电，触点J-1吸合，灯亮。

按下SW1-1、SW2-1……SWn-1任何一个都能关闭灯。

可以将一个常开按钮和常闭按钮装在一个暗箱中实现一个地方的开和关。

图二：采用单向可控硅来实现，整流桥实现交直流转换。

详细论述见：/content/10/0808/22/680266_44630559.sht ml。

多个开关控制一个灯线路图
三控开关就是说三个不同地点的开关可以任意地用其中一个随意控制一个灯，它的电路复杂一点，必须要用到一个双刀双掷开关。

然后用两个接线端子接成模块，做上标记，用的时候只需要把每根线接到相应的
端子上就可以了。

上面电路图中，K1和K3就是普通的双控开关，中间的开关比较特殊，称为“中途开关”（或叫“中途掣开关”、“双路换向开关”）。

在别墅、错层等大面积房型，或一些公共场所中，可能会有一个电器（常见为照明电器）需要在三个甚至更多位置进行通断控制。

中途开关就是为了满足这种需求而设计的。

、“中途开关”的购买上，市面上几个大的牌子都有相应的产品。

TCL叫中途掣开关；梅兰日兰叫中途开关；西蒙叫双路换向开关。

根据淘宝上的搜索，西蒙的50，53，58系列都有双路换向开关，比较多，价格还好，价格一般的在13-20块左右。

TCL跟梅兰日兰的就少见点，价格居然标上100了
还有一个办法，就是把一个双开双控开关，中间用502胶水点一下，可以自己做成双刀双掷开关----目前最为节省，也最与整体一致的开头制
作方法。

1.在图所示的电路中，有两根导线尚未连接，请以笔线代替导线补上，补上后要求：（1）灯L1和L2并联连接。

（2）开关s只控制灯L2。

2.用线条代替导线，将两节干电池、两个相同规格的电灯泡，一只开关，连成电路，要求使开关同时控制两盏灯。

3.给你一个电池组、一些导线、两个开关、两个小灯泡、将两个小灯泡并接起来，其中一个开关控制一个灯泡，另一个开关同时控制两个小灯泡，试用规定的器材符号画出电路图。

4.把图中的电路符号按下面要求连成电路：使一个开关控制一盏灯时不要影响另一盏灯。

5.按电路图画出来实物图。

6.现在居民楼楼梯处的照明灯大多装有“声敏”和“光敏”的自动控制装置。

夜晚有人走动发出声音时，电路接通，电灯亮；白天，不论发出多大声响，电灯都不亮，你认为怎样连接电路，才能实现上述功能？画出你设计的电路图。

（光敏”和“声敏”的自动装置相当于两个自动开关，电灯只有在夜晚天黑，而且发出声音时，电灯才会亮。

）7.按电路图画出来实物图。

8.按电路图画出来实物图。

9.在医院里，医务人员需要随时知道患者的的病情，但他们每天巡房确实很累，为此，电工小张拿了一个电铃和一些开关及一些灯泡为他们安装了一套电路，病人有情况只要通过按开关通知医生，医生坐在值班室通过听铃响和灯亮就可以知道是哪个病房或病床的病人有情况。

你知道小张是如何设计的吗？10.有一仓库，后门进货、前门取货，现有红、绿两只灯泡和一个电铃、一个电池组、两个开关，还有若干条导线。

请你为仓库值班人员设计一个电路：电铃响同时红灯亮，表示取货人在前门按开关；电铃响同时绿灯亮，表示送货人在后门按开关。

要求在方框内画出设计的电路图，图中要标明红灯、绿灯及对应的前门、后门的开关。

11.请你将如图所示的电路图，用笔画线代替导线，将图乙中未连接好的器材连接起来（连线不能交叉）12.如图所示，有带风叶的小电动机一只，电热丝一段，开关两只（S1，S2），插头一只，导线若干，利用这些器材可以连接成一个有冷、热两档风的电吹风电路.要求：只闭合S1时吹冷风，只闭合S2时既无风又不发热，同时闭合S1、S2 闭合时吹热风，请你用笔画线作导线，按要求将图中元件连接起来.13.指出下列电路图错误，并在图上用铅笔线改过来。

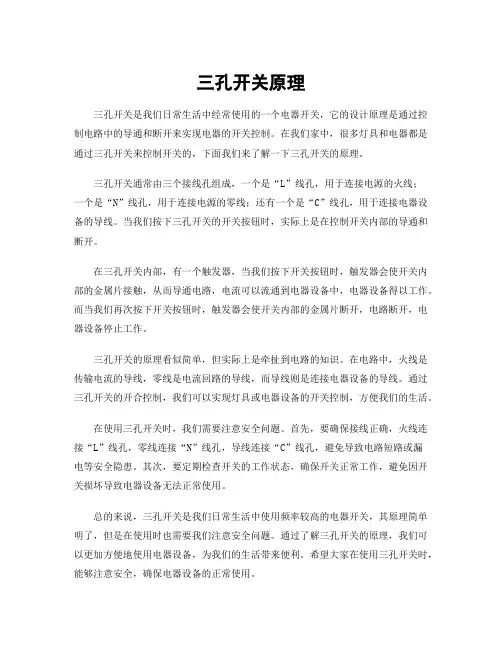

三孔开关原理
三孔开关是我们日常生活中经常使用的一个电器开关，它的设计原理是通过控制电路中的导通和断开来实现电器的开关控制。

在我们家中，很多灯具和电器都是通过三孔开关来控制开关的，下面我们来了解一下三孔开关的原理。

三孔开关通常由三个接线孔组成，一个是“L”线孔，用于连接电源的火线；
一个是“N”线孔，用于连接电源的零线；还有一个是“C”线孔，用于连接电器设备的导线。

当我们按下三孔开关的开关按钮时，实际上是在控制开关内部的导通和断开。

在三孔开关内部，有一个触发器，当我们按下开关按钮时，触发器会使开关内部的金属片接触，从而导通电路，电流可以流通到电器设备中，电器设备得以工作。

而当我们再次按下开关按钮时，触发器会使开关内部的金属片断开，电路断开，电器设备停止工作。

三孔开关的原理看似简单，但实际上是牵扯到电路的知识。

在电路中，火线是传输电流的导线，零线是电流回路的导线，而导线则是连接电器设备的导线。

通过三孔开关的开合控制，我们可以实现灯具或电器设备的开关控制，方便我们的生活。

在使用三孔开关时，我们需要注意安全问题。

首先，要确保接线正确，火线连接“L”线孔，零线连接“N”线孔，导线连接“C”线孔，避免导致电路短路或漏
电等安全隐患。

其次，要定期检查开关的工作状态，确保开关正常工作，避免因开关损坏导致电器设备无法正常使用。

总的来说，三孔开关是我们日常生活中使用频率较高的电器开关，其原理简单明了，但是在使用时也需要我们注意安全问题。

通过了解三孔开关的原理，我们可以更加方便地使用电器设备，为我们的生活带来便利。

希望大家在使用三孔开关时，能够注意安全，确保电器设备的正常使用。

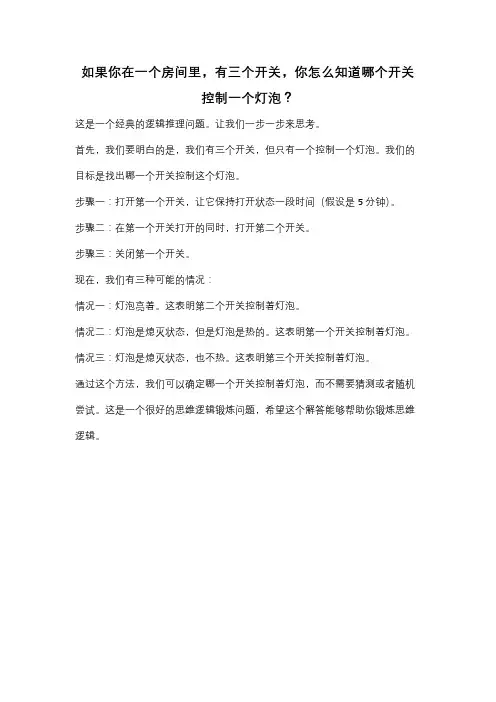

如果你在一个房间里，有三个开关，你怎么知道哪个开关
控制一个灯泡？
这是一个经典的逻辑推理问题。

让我们一步一步来思考。

首先，我们要明白的是，我们有三个开关，但只有一个控制一个灯泡。

我们的目标是找出哪一个开关控制这个灯泡。

步骤一：打开第一个开关，让它保持打开状态一段时间（假设是5分钟）。

步骤二：在第一个开关打开的同时，打开第二个开关。

步骤三：关闭第一个开关。

现在，我们有三种可能的情况：
情况一：灯泡亮着。

这表明第二个开关控制着灯泡。

情况二：灯泡是熄灭状态，但是灯泡是热的。

这表明第一个开关控制着灯泡。

情况三：灯泡是熄灭状态，也不热。

这表明第三个开关控制着灯泡。

通过这个方法，我们可以确定哪一个开关控制着灯泡，而不需要猜测或者随机尝试。

这是一个很好的思维逻辑锻炼问题，希望这个解答能够帮助你锻炼思维逻辑。

照明电路练习题照明电路是我们日常生活中常见的电路之一，它为我们提供了必要的照明功能。

在设计和安装照明电路时，我们需要考虑电源、灯具选择、电线布线以及电路保护等方面的内容。

下面是一些关于照明电路的练习题，让我们一起来探讨各种情况下的解决方案。

练习一：单灯照明电路设计某个房间需要使用一盏60W的白炽灯进行照明。

要求设计一个电路，将电灯与电源相连接，并保证电路的安全可靠。

解答：根据题目要求，我们需要选择一个合适的电源和灯具，并设计相应的电线布线。

首先，选择一个稳定的交流电源，如220V的家用电源。

其次，在灯具的选择上，应选用适合60W灯泡的灯座。

同时，还需根据电线的性能要求，选择合适的规格。

练习二：多灯照明电路设计某个大厅需要使用三盏灯泡进行照明。

这三盏灯泡分别是60W、40W和25W的白炽灯。

设计一个电路，使得三盏灯泡都能正常工作，并且能够通过一个开关同时控制它们的开关状态。

解答：在这个练习中，我们需要设计一个能够同时控制三盏灯泡的电路。

为了使得每个灯泡都能正常工作，我们可以选择串联电路。

串联电路可以让电流保持不变，根据欧姆定律，我们可以根据灯泡的功率和电压来计算所需电阻的大小。

练习三：照明电路的电线布线某个房屋需要进行照明电路的电线布线。

请根据下面的示意图，设计合适的电线布线方案，并注明所使用的电线规格。

解答：对于照明电路的电线布线，需要根据电线的安全性能、负载要求及安装环境等因素进行综合考虑。

根据题目给出的示意图，我们可以采用跑线布线方式，通过槽管将电线安装在墙壁内。

同时，我们还需要选择合适的电线规格，以保证电流的传输安全可靠。

练习四：照明电路的过载保护为了保护照明电路不受过载损坏，我们需要在电路中加入过载保护装置。

请设计并标明位置，将过载保护装置加入到一条照明电路中。

解答：过载保护装置的作用是在电路中出现过大电流时切断电路，以防止电线和电器设备发生损坏。

根据电线的规格和灯具的功率，可以计算出电路的额定电流。
