柴油发电机组的安全操作规程一、操作准备：1.进入发电机组作业现场前，必须穿戴好安全防护装备，包括防护帽、耳塞、防尘口罩、防滑鞋等。
2.了解发电机组运行和停机的基本原理，熟悉发电机组的结构和性能，熟悉各种控制和保护装置的功能和操作方法。
3.发动机和发电机的机油、燃油、冷却液等必须将标识明确，及时补充，严禁在燃油箱周围有火源。
4.发电机组附近不得有易燃、易爆物品，保持机房内通风良好。
5.发电机组作业人员必须按照规定的工作岗位，禁止擅自接近或触摸设备，尤其是转动设备和高温部件。
二、发动机操作：1.开机前检查（1）检查机油、水、燃油等液位是否符合要求，如不足及时补充。
（2）检查进气和排气管道是否畅通，有无堵塞或漏气情况。
（3）检查发动机冷却系统是否正常，如有漏水或冷却系统异常情况应及时维修。
（4）检查发动机电路及仪表是否正常。
2.启动发动机（1）启动发电机组前必须强制断开制动装置，确保发电机组没有负载。
（2）合理调整油门，在发动机冷却系统正常的情况下，按照发动机使用手册的启动流程操作。
（3）启动后，注意观察发动机的运行状况，确保运行平稳，无异常情况。
三、发电机操作：1.负载接入（1）正常启动后，发电机组负载逐渐加大，不得超过额定负载。
（2）负载接入前，应确保发电机组有足够的预热时间。
（3）逐步接入负载，过程中注意观察电压、频率、电流等参数，确保运行平稳。
2.运行监视（1）定时观察仪表和报警装置的运行情况，发现异常及时处理。
（2）注意观察发电机组周围环境，确保无火源、可燃物品或其他安全隐患。
（3）经常检查发电机组的润滑系统、冷却系统等设备，保持其良好状态。
四、停机操作：1.停机准备（1）关闭发电机组电源输入开关，断开负载。
（2）将油门调到最低位置，发动机运行5-10分钟，以使其冷却。
（3）检查周围环境，确保无风、无火源，以确保安全。
（4）关闭发动机运转开关，切断电源。
（5）关闭燃油进气阀门和发电机组冷却系统。
柴油发电机组操作规程范文一、安全操作规程1. 在启动和停机前，先确认发电机组与外部电力系统已切断连接，确保安全操作。
2. 使用合适的个人防护装备，如安全帽、防护眼镜、防护手套等。
3. 在操作过程中，严禁穿松散的衣物，以免被发电机组的旋转部件绞入。
4. 在操作发电机组前，必须对发电机组进行全面检查，特别是燃油、冷却液、机油等液位和管路是否正常。
5. 在操作发电机组过程中，应随时关注发电机组的运行状态，特别是水温、油压、电压等参数是否正常。
6. 发生故障或异常情况时，应立即停止发电机组运行，并寻求专业人员的帮助。
二、操作步骤规程1. 发电机组启动操作1.1 在发电机组启动前，必须检查发电机组的燃料供应是否正常。
确保燃油箱中有足够的燃油，并确保燃油管路没有泄漏。
1.2 打开发电机组控制盘上的电源开关，并确保指示灯是否亮起。
1.3 按下发电机组控制盘上的启动按钮，启动发电机组。
1.4 当听到发动机正常运转的声音时，观察仪表盘上的水温、油压等参数是否正常。
1.5 若仪表盘上的参数正常，可将发电机组输出开关转到“输出”位置，将发电机的电能引入外部电力系统。
2. 发电机组运行监测2.1 定期检查发电机组的冷却液、机油和燃油等液位，保持在正常范围内。
2.2 检查发电机组的电气部件以及接线是否正常，是否有松动或磨损的情况。
2.3 发电机组运行过程中，应随时观察发电机组的运行状态，特别是水温、油压、电压等参数是否正常。
2.4 如发现异常情况或故障，应立即停机，并记录相关信息以备维修。
3. 发电机组停机操作3.1 在停机前，应将发电机组的输出开关置于“停止”位置，切断与外部电力系统的连接。
3.2 按下发电机组控制盘上的停止按钮，停止发电机组。
3.3 停机后，等待发电机组完全停止运行，然后关闭发电机组控制盘上的电源开关。
三、日常维护规程1. 发动机维护1.1 定期更换发动机机油和机油滤芯，确保发动机正常润滑。
1.2 定期检查发动机的风冷器和水泵，确保散热和冷却效果良好。
柴油发电机组技术规范要求————————————————————————————————作者：————————————————————————————————日期：备用柴油发电机组技术规范要求一、设备功能（模块）描述:工艺技术规范:一)项目基本要求：若所供货物为进口产品必须具备原产地证明或商检局的检验证明及合法进货渠道证明。
1）本项目柴油发电机组供应范围应包括但不限于以下内容：柴油发动机、交流发电机、冷却系统、调速器、增压器、蓄电池及市电浮充充电器、控制系统、保护系统、膨胀减震节、避震器、空气滤清器、机油、柴油滤清器、专用维修工具、油箱及机组应配置的附件。
2）全套发电机组设备设计、制造和测试标准符合ISO8528、BS4999、AS1359。
机组整机技术条件应符合国家标准GB2820－90《工频柴油发电机通用技术条件》。
机组技术指标符合ISO3046、IEC34、BS4999、BC5000、BS5514、WDE0530、DIN6271。
具有ISO9001质量管理体系认证证书。
3）设备厂商须提供充足的备件和24小时技术支持。
供应方须提供相关证明资料。
4）可靠性：供应方必须能确保系统选用的产品必须是高可靠性的。
二)发电机组整体要求:1）发电机组要求发电机组为全新整机原装进口或者国内授权厂家组装成套生产机组备用/主用功率：310/280KW柴油发动机：进口或合资柴油发动机（推荐品牌：康明斯、帕琼斯、沃尔沃）交流发电机：进口或无锡史坦福无刷交流发电机额定电压：400/230V额定频率：50Hz功率因素：滞后0．8以上绝缘等级：IP21以上励磁方式：无刷自励式接线方式：三相四线电压调整方式：自动电压调节输出电压：可调整2）发电机组具备全自动启动功能，实现无人值守，当市电停电时自动启动机组供电，当市电恢复后，机组自行延时停机，手动控制与自动控制可切换。
3）发电机组要有自动故障监控系统及保护系统，例如发电机的过载、短路、缺相、超水温、失速等保护；另外柴油机的各项数据也要监测及保护，例如油温、缺油、油压、水温、超速等保护。
柴油发电机相关标准
一、技术规范
柴油发电机应符合国家及行业相关技术标准，如GB/T 20051-2018《往复式内燃机驱动的交流发电机组》、DL/T 5041-2012《电力工程直流电源设备通用技术条件及安全要求》等。
柴油发电机的额定输出电压、频率、功率因数、相数、额定负载等参数应符合设计要求。
柴油发电机组应具有可靠的启动、停机、保护、控制功能，并应具有并联、自动切换、自动转换等功能。
柴油发电机组应配备相应的空气过滤器、机油过滤器、冷却系统等，以保证其正常运行和维护要求。
柴油发电机组应具有相应的通风、防火、防潮、防尘等措施，以保证其安全运行和维护要求。
二、质量要求
柴油发电机组及其配件应符合国家及行业相关质量标准，具有合格证明文件。
柴油发电机组的制造工艺、材料选用、检验方法等应符合相关标准要求，并进行质量检验和验收。
柴油发电机组应经过负载试验和性能检测，满足设计要求，并提供相应的检测报告。
柴油发电机组及其配件在使用过程中出现质量问题，应
及时进行处理和解决，以保证其正常运行和维护要求。
三、安全标准
柴油发电机组应符合国家及行业相关安全标准，如GB 22280-2008《机动车运行安全技术条件》等。
柴油发电机组及其配件应具有相应的安全保护装置，如超载保护、短路保护、过流保护、欠压保护等，以保证其安全运行和维护要求。
柴油发电机组的安装位置、环境条件等应符合设计要求，并进行安全评估和验收。
附件1 技术规范1 技术规范1.1总则1.1.1 本规范书适用于柴油发电机组及其附属设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2 招标方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求(如锅炉与压力容器、高电压设备等)。
1.1.3 如未对本规范书提出偏差，将认为投标方提供的设备符合规范书和标准的要求。
偏差(无论多少)都必须清楚地表示在投标文件中的技术差异表中。
1.1.4从签订合同之后至投标方开始制造之日的这段时期内，招标方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，投标方应遵守这些要求。
1.1.5投标方须执行本规范书所列标准。
有矛盾时，按较高标准执行。
1.1.6投标方对柴油发电机组及其附属设备负有全责，即包括分包(或采购)的产品。
1.1.7投标方应具有销售、设计、制造与招标设备相同或相近设备（与300MW及以上燃煤发电机组配套）且至少与4台机组（不少于2个电厂）配套，具有三年以上良好的运行实践，在安装调试运行中未发现明显的设备质量问题，并有合同或用户证明文件。
1.1.8本工程采用KKS编码标识系统，投标方供货范围内所有设备及其部件、阀门、管道、控制设备及I/O点等均在最终版的图纸及货物上标明其KKS编码，具体的编码原则和区段由设计院提供和确认。
1.1.9本规范书未尽事宜，由双方协商确定。
1.2 工程概况大唐略阳发电有限责任公司位于陕西省略阳县菜子坝，始建于1968年，原装机20万千瓦（2×2.5＋3×5万千瓦），共5台机组。
2005年，大唐略阳发电厂（1×330MW）技改工程（技改一期，简称6#机组）在拆除部分附属辅助和生活福利设施的场地上，建设一台330MW亚临界纯凝机组，工程于2005年8月开工，2007年7月投产。

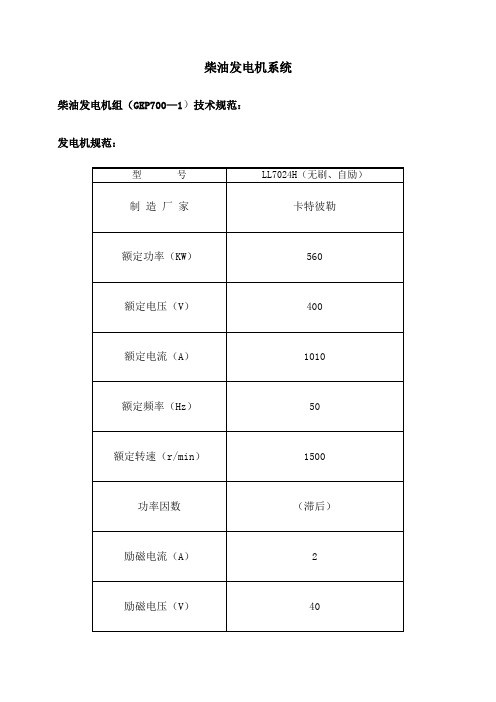

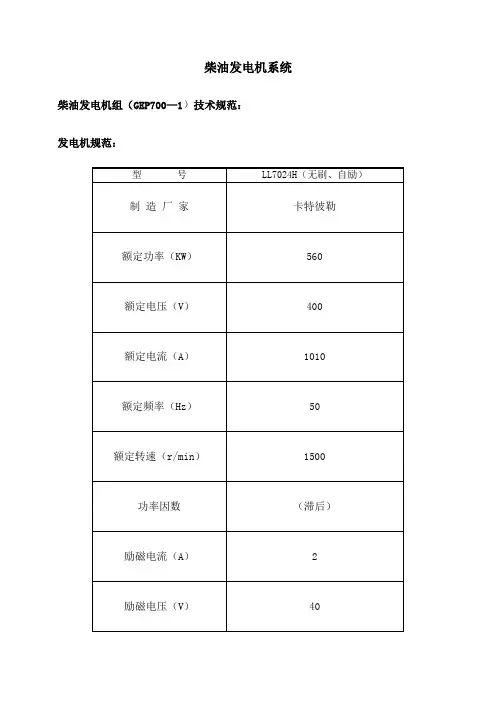

柴油发电机系统柴油发电机组（GEP700—1）技术规范：发电机规范：柴油机规范：电气性能：发电机短时过载能力为150％额定容量，时间30s。
12小时内允许超载10％运行1小时。
蓄电池、充电器为浮充，电压低于25V时大电流恒充，高于25伏时改为小电流涓充，充电装置输入为220V交流电。
并网控制屏上设有四个切换开关：（1）、机组控制模式选择开关SW1有“AUTO（自动）”、“MAN（手动）”、“OFF（停止）”位，用于选择柴油发电机出口开关的控制方式。
（2）、系统控制模式选择开关SW2有“AUTO（自动）”、“MAN（手动）”、“OFF（停止）”位，用于选择启动柴油发电机的方式；“AUTO”为“远控”方式，“MAN”为“就地”方式。
（3）、并网系统模式选择开关SW3有“测试1”、“测试2”“自动”“试运行”、“OFF”位，用于有载试验、柴油发电机组备用、空载试转。
（4）、市电恢复选择开关SW4有“工作A”、“工作B”、“停止”位，用于选择保安A（B）段与工作PC A（B）段自动同期并列。
柴油发电机的运行方式：#1、#2机组各配置一台柴油发电机组，柴油发电机正常备用时，柴油发电机在“自动”位；并网控制屏上“并网系统模式选择开关SW3”在“自动”位，“机组控制模式选择开关SW1”在“AUTO（自动）”位，“系统控制模式选择开关SW2”在“AUTO （自动）”位。
每台机组有保安PCA段和PCB段两段母线，工作电源分别由380V工作PCA段和380V 工作PCB段供电，柴油发电机同时做为保安PCA段和PCB段的应急备用电源。
当任一保安PC段失电后，若另一保安PC段有电压，则发出信号并自动合上保安PC段联络开关；若无电压，则同时合保安PC段备用电源开关及柴油发电机配电盘进线开关，由保安变供电；若保安备用段无电压，则起动本机组的柴油发电机组，待转速和电压达到额定值后，合上柴油发电机出口开关及失电保安PC段备用电源开关，向失电的保安段供电。
柴油发电机组安全操作规范
柴油发电机组的安全操作规范包括以下几个方面：
1. 操作人员应具备相关工作经验和技术培训证书，并且熟悉该发电机组的操作手册和安全规程。
2. 操作人员在操作发电机组之前，应将发电机组停止工作，并确保所有的电源都已经切断。
3. 在操作发电机组之前，检查发电机组的油位、水位和冷却水的温度是否正常，如有异常应及时处理。
4. 在操作发电机组期间，操作人员应时刻注意机组运行的声音和震动是否正常，如果发现异常应立即停机检查。
5. 在操作发电机组期间，不得将可燃物料或易燃气体放置在发电机组附近，并且不得在发电机组附近吸烟或使用明火。
6. 在操作发电机组期间，不得擅自更换或维修发电机组的部件，任何维修或更换都应由经过培训的专业人员来完成。
7. 操作人员应定期检查发电机组的防护装置和安全设备是否完好，并进行必要的维护和更换。
8. 操作人员应定期进行发电机组的保养工作，包括更换机油、空滤、燃油滤和水滤等，并按照操作手册的要求进行保养。
9. 发电机组运行时，不得进行任何改变机组参数的操作，如需改变机组参数，应提前停机进行调整。
10. 操作人员应定期参加安全培训和演练，提高应急处理能力和安全意识。
第 1 页共 1 页。
柴油发电机组安全技术操作规程模版第一章总则第一条为了保障柴油发电机组的安全运行, 防止事故和危害的发生, 根据相关的法律法规和标准, 制定本安全技术操作规程。
第二条柴油发电机组指的是以柴油为燃料, 通过往复式内燃机产生的机械能驱动发电机发电的装置。
第三条本规程适用于柴油发电机组的安全技术操作, 包括设备的操作、检修、维护等内容。
第四条柴油发电机组的安全技术操作必须符合国家相关法律法规和标准的要求, 并严格按照操作规程执行。
第五条柴油发电机组的安全技术操作必须由具备相应资质的人员进行, 并进行相应的培训和考核。
第二章操作规范第六条柴油发电机组运行前的准备工作包括但不限于: 检查柴油发动机的润滑油、冷却水、燃油等是否充足, 检查电器系统的接地是否良好, 检查排烟系统是否通畅, 检查电缆线路是否正常等。
第七条在启动柴油发电机组前, 必须检查操作面板上的各个开关和指示灯是否正常, 如有异常情况必须及时处理。
第八条启动柴油发电机组前必须进行预热操作, 时间一般不少于5分钟。
第九条启动柴油发电机组时必须按照操作面板上的指引方法进行, 不能随意操作。
第十条柴油发电机组运行期间, 必须定期检查润滑油、冷却水、燃油等的情况, 确保其正常使用。
第十一条柴油发电机组运行期间, 必须保持机组周围的通风良好, 以防止发动机过热。
第十二条在柴油发电机组运行期间, 禁止在机组周围堆放易燃物品, 以防发生火灾。
第十三条在柴油发电机组运行期间, 禁止在机组周围进行其他无关操作, 以免引起意外伤害。
第三章检修维护第十四条柴油发电机组的检修和维护必须由专人负责, 且具备相应的检修和维护技术。
第十五条柴油发电机组的维护工作包括但不限于: 定期更换润滑油、冷却水、滤芯等易损件；定期清洗发电机组的外部和内部；定期检查接线是否良好等。
第十六条在检修柴油发动机时, 必须先切断电源, 等待其冷却后方可进行维护操作, 以防止意外伤害。
第十七条在检修柴油发电机组的过程中, 必须使用相应的保护设备, 如手套、护目镜、防护服等。
柴油发电机组技术要求1.功率和效能要求：柴油发电机组的功率应符合使用场所的需求，需要考虑所需负载的总功率以及额外应对紧急情况的辅助功率。
此外，柴油发电机组的效能应该高，能够最大程度地转化燃油能量为电能。
2.安全性要求：柴油发电机组在运行过程中需要有相应的安全保障措施。
例如，发电机组需要配备有效的过载保护装置，以避免因负荷过重而导致设备短路、起火等故障。
此外，还需要安装漏电保护装置，以确保电流不超过安全范围。
3.燃油供应要求：柴油发电机组需要有稳定的、高质量的燃油供应。
燃油的特性对发电机组的运行稳定性和效能有很大的影响。
因此，需要确保供应的燃油符合相关标准，并且没有杂质或污染物。
4.冷却系统要求：柴油发电机组需要有有效的冷却系统，以保持发电机组在运行过程中的合适温度。
冷却系统应该具备良好的散热性能，能够迅速散热，防止温度过高而影响设备寿命。
5.噪音和振动要求：柴油发电机组在运行时会产生噪音和振动。
为了保护使用场所的环境和提供舒适的工作条件，柴油发电机组需要具备降噪和减振装置，以减少噪音和振动水平。
6.控制系统和自动化要求：柴油发电机组需要有可靠的控制系统和自动化功能。
控制系统应能实现远程监控和远程控制，以方便对发电机组的运行状态和参数进行实时监测和控制。
7.可维护性要求：柴油发电机组需要设计成易于维护和维修的结构。
发电机组的重要组件和部件应容易访问，以便进行日常保养和故障修复。
此外，还应提供详细的维护手册和信息，以指导操作人员进行正确的维护。
总结起来，柴油发电机组的技术要求包括功率和效能要求、安全性要求、燃油供应要求、冷却系统要求、噪音和振动要求、控制系统和自动化要求，以及可维护性要求。
满足这些技术要求可以确保柴油发电机组的正常运行和高效性能。
柴油发电机组技术规范要求-标准化文件发布号：（9456-EUATWK-MWUB-WUNN-INNUL-DDQTY-KII备用柴油发电机组技术规范要求一、设备功能（模块）描述:二、工艺技术规范:三、四、一)五、项目基本要求：六、若所供货物为进口产品必须具备原产地证明或商检局的检验证明及合法进货渠道证明。
七、1）八、本项目柴油发电机组供应范围应包括但不限于以下内容：柴油发动机、交流发电机、冷却系统、调速器、增压器、蓄电池及市电浮充充电器、控制系统、保护系统、膨胀减震节、避震器、空气滤清器、机油、柴油滤清器、专用维修工具、油箱及机组应配置的附件。
九、2）十、十一、全套发电机组设备设计、制造和测试标准符合ISO8528、BS4999、AS1359。
机组整机技术条件应符合国家标准 GB2820－90《工频柴油发电机通用技术条件》。
机组技术指标符合ISO3046、IEC34、BS4999、BC5000、BS5514、WDE0530、DIN6271。
具有ISO9001质量管理体系认证证书。
十二、3）十三、十四、设备厂商须提供充足的备件和24小时技术支持。
供应方须提供相关证明资料。
十五、4）十六、十七、可靠性：供应方必须能确保系统选用的产品必须是高可靠性的。
二)发电机组整体要求:1）发电机组要求发电机组为全新整机原装进口或者国内授权厂家组装成套生产机组备用/主用功率：310/280KW柴油发动机：进口或合资柴油发动机（推荐品牌：康明斯、帕琼斯、沃尔沃）交流发电机：进口或无锡史坦福无刷交流发电机额定电压：400/230V额定频率：50Hz功率因素：滞后0．8以上绝缘等级：IP21以上励磁方式：无刷自励式接线方式：三相四线电压调整方式：自动电压调节输出电压：可调整2）发电机组具备全自动启动功能，实现无人值守，当市电停电时自动启动机组供电，当市电恢复后，机组自行延时停机，手动控制与自动控制可切换。
3）发电机组要有自动故障监控系统及保护系统，例如发电机的过载、短路、缺相、超水温、失速等保护；另外柴油机的各项数据也要监测及保护，例如油温、缺油、油压、水温、超速等保护。
附件1 技术规范1 技术规范1.1总则1.1.1 本规范书适用于柴油发电机组及其附属设备，它提出设备的功能设计、结构、性能、安装和试验等方面的技术要求。
1.1.2 招标方在本规范书中提出了最低限度的技术要求，并未规定所有的技术要求和适用的标准，投标方应提供一套满足本规范书和所列标准要求的高质量产品及其相应服务。
对国家有关安全、环保等强制性标准，必须满足其要求(如锅炉与压力容器、高电压设备等)。
1.1.3 如未对本规范书提出偏差，将认为投标方提供的设备符合规范书和标准的要求。
偏差(无论多少)都必须清楚地表示在投标文件中的技术差异表中。
1.1.4从签订合同之后至投标方开始制造之日的这段时期内，招标方有权提出因规程、规范和标准发生变化而产生的一些补充修改要求，投标方应遵守这些要求。
1.1.5投标方须执行本规范书所列标准。
有矛盾时，按较高标准执行。
1.1.6投标方对柴油发电机组及其附属设备负有全责，即包括分包(或采购)的产品。
1.1.7投标方应具有销售、设计、制造与招标设备相同或相近设备（与300MW及以上燃煤发电机组配套）且至少与4台机组（不少于2个电厂）配套，具有三年以上良好的运行实践，在安装调试运行中未发现明显的设备质量问题，并有合同或用户证明文件。
1.1.8本工程采用KKS编码标识系统，投标方供货范围内所有设备及其部件、阀门、管道、控制设备及I/O点等均在最终版的图纸及货物上标明其KKS编码，具体的编码原则和区段由设计院提供和确认。
1.1.9本规范书未尽事宜，由双方协商确定。
1.2 工程概况大唐略阳发电有限责任公司位于陕西省略阳县菜子坝，始建于1968年，原装机20万千瓦（2×2.5＋3×5万千瓦），共5台机组。
2005年，大唐略阳发电厂（1×330MW）技改工程（技改一期，简称6#机组）在拆除部分附属辅助和生活福利设施的场地上，建设一台330MW亚临界纯凝机组，工程于2005年8月开工，2007年7月投产。
本期工程系技改扩建，在技改一期规划预留的场地和已建的部分公用设施基础上，在拆除1#～5#机组和部分附属辅助和生活福利设施的场地上，扩建1台330MW亚临界燃热电联产机组，同步建设脱硫、脱硝装置，项目建成后，全厂总容量为660MW，不考虑再扩建。
1.3 设计和运行条件1.3.1 系统概况和相关设备本期工程系技改扩建，利用老厂拆除的场地扩建1×330MW机组，项目建成后，全厂总容量为660MW，不考虑再扩建。
本期建设一台330MW机组通过一台双绕组变压器以发电机－变压器组单元接线方式接入330kV配电装置，并补齐前期出线间隔和主变进线间隔内设备，最终出线2回。
发电机出口不设断路器，发电机与主变压器用分相封闭母线相连接，主变压器高压侧与330kV GIS通过油气套管连接。
1.3.2 工程主要原始资料1.3.2.1 气象特征与环境条件累年气象要素统计值如下：累年年平均气温13.4 ℃累年极端最高气温38.5 ℃累年极端最低气温-11.3 ℃累年平均气压925.3hPa主厂房室内零米海拔高度652m年平均降水量806.3mm最大一日降水量161.8mm平均相对湿度71%年平均风速 1.9m/s最大风速20.7m/s全年主导风向 E最大积雪深度11cm最大冻土深度12cm平均雷暴日数20.5d最多雷暴日数25d平均雾日数11.5d最多雾日数27d1.3.2.2 厂/场区地震地震烈度：7度50年超越概率率10%地震动峰值加速度0.175G1.4 技术条件1.4.1 设备的主要参数1.4.1.1 额定容量：常用功率640千瓦。
1.4.1.2 最大连续运行容量:由投标方填写。
1.4.2 柴油机1.4.2.1 型号：由投标方填写1.4.2.2型式：空气冷却器、涡轮增压1.4.2.2 额定功率：由投标方填写1.4.2.3 额定转速：1500转/分1.4.2.4 冷却方式：闭式循环带水-空气热交换器（自冷却）1.4.2.5 起动方式：24V直流电起动1.4.2.6 噪音水平：≤95分贝（距离设备1米远处）1.4.2.7 燃油消耗：L/H(投标商填)1.4.3 发电机1.4.3.1 型号：由投标方填写1.4.3.2 型式：无刷、自励磁、自散热、有屏蔽保护1.4.3.3 额定功率：640kW1.4.3.4 额定电压：400/230V1.4.3.5 额定电流：1155A1.4.3.6 额定频率：50Hz1.4.3.7 额定转速：1500转/分1.4.3.8 功率因数：0.8（滞后）1.4.3.9 定子线圈相数及接线：三相四线，中性点直接接地1.4.3.10 效率：＞97%1.4.3.11 励磁方式：无刷自励磁1.4.3.12 绝缘等级：H级1.4.3.13 防护等级：不低于IP321.4.3.14 短路能力：（3-5）倍额定电流持续5秒1.4.4 机组电气性能1.4.4.1 稳态电压调整率：≤±0.5%1.4.4.2 瞬态电压调整率：20%～-15%1.4.4.3 电压稳定时间：＜1S1.4.4.4 电压波动率：≤0.5%1.4.4.5 稳态频率调整率：＜±1%1.4.4.6 瞬态频率调整率：＜±5%（电子调整器）1.4.4.7 频率稳定时间：＜5 S1.4.4.8 频率波动率：≤0.5%1.4.5.技术要求1.4.5.1 自启动功能机组应保证在火电厂全厂停电事故中，快速自启动带载运行，在无人值守的情况下，接到启动指令后在5～8秒内一次启动成功，在60秒内实现一个自启动的循环（即三次试启动），机组自启动成功率不小于99%。
若自起动连续三次失败，则发出停机信号，并闭锁自起动回路。
机组自启动成功的定义是：机组在额定转速，发电机在额定电压下稳定运行2-3秒，并具备首次加载条件。
1.4.5.2带负载稳定运行功能a. 机组自启动成功后，保安负荷采用分级投入的方式，允许首次加载的负荷应不小于50%额定负载，在首次加载后的15秒内带满负载运行。
机组可带不低于20%额定负载长期稳定运行。
b. 机组应能在功率因数为0.8的额定负载下，稳定运行12小时中，应允许有一小时1.1倍的过载运行，并在24小时内，允许出现上述过载运行二次。
发电机尚应具有允许20秒的2倍额定容量的过载运行能力。
c. 整套机组允许全电压直接启动的空载四极速鼠笼式异步电动机的容量不小于0.2倍的机组额定容量，下称（Pe）。
1.4.5.3 自动调节功能a. 机组的空载电压整定范围为95-105%额定电压，线电压波形正弦性畸变率不大于5%。
b 机组在带功率因数为0.8-1.0的负载，负载功率在0-100%内渐变时应能达到：1)稳态电压调整率≤0.5%（单机运行时）2)稳态频率调整率0-1%可调（电子调整器）3)电压、频率波动率≤0.5%（负载功率在25-100%内渐变时）≤1.0%（负载功率在0-25%内渐变时）c. 机组在空载状态，突加功率因数＜0.4（滞后）额定容量为0.2Pe的三相对称负载或在已在带80%Pe的稳定负载再突加上述负载时，发电机的母线电压0.2秒后应不低于75%Ue，发电机瞬态电压调整率δu≤+20～-15%，电压恢复到最后稳定电压的±3%以内所需时间不超过1秒，瞬态频率调整率≤5%（电子调整器），频率稳定时间＜3秒，突减额定功率容量为0.2Pe的负载时，机组升速不超过额定转速的10%。
d . 机组在功率因数为0.8-1.0三相对称负载下，功率在0-75%范围内，然后在其中任意一相上加上不大于25%额定相功率的电阻性负载，但该相的总负载电流不超过额定值时，应能正常工作，发电机线电压的最大（或最小值）与三相线电压平均值相差不超过三相线电压平均值的5%，机组各部分温升不超过额定运行工况的水平。
1.4.5.4自动控制功能机组属无人值守电站，应具有下列功能；保安段母线电压自动连续监测；自动程序启动，远方启动，就地手动启动；运行状态的机组自动检测、监视、报警、保护；自动远方、就地手动、机房紧急手动停机；蓄电池自动充电，应具有自动内外部切换功能及蓄电池电压监测；预润滑、润滑油预热，冷却水预热。
(5) 模拟试验功能机组处在备用状态下，应模拟保安段母线电压降低至25%UH或失去电压状态，使机组能够快速自起动运行，并带交流事故保安负荷运行。
1.4.6 机组的性能及结构要求1.4.6.1 运行要求机组应能在12小时内连续满容量运行，机组应能通过运行方式选择开关，选择机组所处状态，运行方式选择开关至少有下列四个位置即“自动”、“手动”、“试验”、“检修”，机组正常处于准启动状态即“自动”状态。
1.4.6.2 启动要求保证机组自启动快速性和成功率，务必使机组正常处于热态，即采取对机组冷却水、润滑油的预热、预供手段。
机组的启动方式为电启动，电启动方式的电源，采用冲击放电倍率高，自放电率小，维护工作量小的蓄电池，蓄电池的浮充装置应具备在线式小电源浮充恒流型自动充电功能。
蓄电池容量应满足连续启动九次的用电量。
每次持续时间不小于6秒。
1.4.6.3 电气接线要求a. 一次接线：电气一次接线参见附图。
b. 二次接线机组的控制启动、保护、测量、信号系统采用直流24V电压（厂家自行解决），控制，操作及其联络信号由投标方负责。
发电机馈线断路器的控制、操作及机组与外界的联络信号等均采用直流110伏电压。
机组应能实现数据采集，与电厂DCS系统（或其它控制系统）通信，可在DCS操作站监控机组的运行。
接口应具备标准RS485通信接口和硬接线两种方式，并且提供通讯规约。
1) 控制除自动控制的要求外，机组还有就地控制屏控制和单元控制室远方控制两种控制方式。
柴油机旁应设置紧急停机按钮。
当保安段母线电压降低到一定值时，经1-10秒(可调)延时，确认母线失电后，通过保安段母线电压监视继电器及辅助继电器联动机组自动起动，机组自起动成功后，同时联锁保安段工作电源进线断路器跳闸和机组馈线断路器合闸、保安段上的机组断路器合闸，闭锁机组的自动起动功能，机组开始向保安段供电。
此时，机组自控装置应分两次(级)按顺序发出允许保安段负荷分级投入的指令信号。
当保安段正常工作电源恢复后，机组的停机可在远方（集控台）按程序控制自动停机或就地手动操作停机。
停机时，首先跳开保安段上的机组断路器及机组馈线断路器，再合保安段上的工作电源进线断路器。
同时，解除机组自动起动功能的闭锁。
控制逻辑要求最终通过设计联络会确定。
2) 保护(1) 发电机及其引出线保护发电机绕组内部相间短路保护采用两段过电流保护，第一段为不带时限的过流速断保护，第二段为带时限的过流保护：保护装置装设在发电机中性点的分相引出线上，动作于发电机出口断路器跳闸并灭磁。
