第二部分 第一板块 第2讲 巧用“类平抛、圆周”解决电偏转、磁偏转问题

教育研究86课程教育研究电偏转和磁偏转是电磁学中的两种常见偏转，二者既有一定的联系也有区别，是近些年高考的特点问题，由于二者的概念比较抽象，学生理解起来比较困难，本文主要对电偏转和磁偏转求电子荷质比进行分析。

物理教材粤教版选修3-5的第三章《原子结构之谜》的第一节是《敲开原子的大门》。

本节课文除了对物理学史的介绍以外，还有一个重要的内容，就是利用电场和磁场对电子的作用求出电子的荷质比。

关于荷质比的求法，笔者对于课本的编排和叙述方式存在一定异议。

我们先来看看课本是如何叙述电子荷质比求法的：“为了进一步确定阴极射线的成分，汤姆生决定测量阴极射线中带电粒子的荷质比，即电量和质量的比值。

他的基本思想是，一个质量为m 、电荷为e 的带电粒子以速率v 垂直进入磁场B 中，如果粒子仅受磁场力的作用，将做圆周运动，向：只要确定了粒子运动的速率及半径，就可以测出荷质比。

……然而，上式中的半径r 不容易测量，有没有其他办法呢？”这里首先提出可以用洛伦兹力提供向心力的方法来计算，但由于r 不易求出转而提出疑问，引导学生尝试其他方法。

接下来进入了“讨论与交流”部分：“设平行板M 、N 间的间距为h ，板的水平长度为d 。

首先是阴极射线仅受电场力作用并达到最大偏转，测出此时的场强E ，随后保持E 不变，外加磁场使射线回复水平不再偏转，测出此时的磁感应强度B 。

1.请证明粒子的初始速率v2.请证明射线粒子荷质比的表达式为从这个“讨论与交流”可以看出，了电子在匀强磁场中做匀速圆周运动（即磁偏转）的解（即电偏转）。

可是在“讨论与交流”下面的课文中又说道：：通过使阴极射线在电场作用下达到最大偏转，从而将不易测量的物理量半径r 转换为容易测量的平行板间距h 和平行板长度d 。

”这样一来，课本似乎是在提醒学生，如果能求出半径间距h 及平行板长度d 之间的关系，就能利用解出，这显然与“讨论与交流”使用电偏转的方法相违背。

这给自主学习的学生带来很大的困惑。

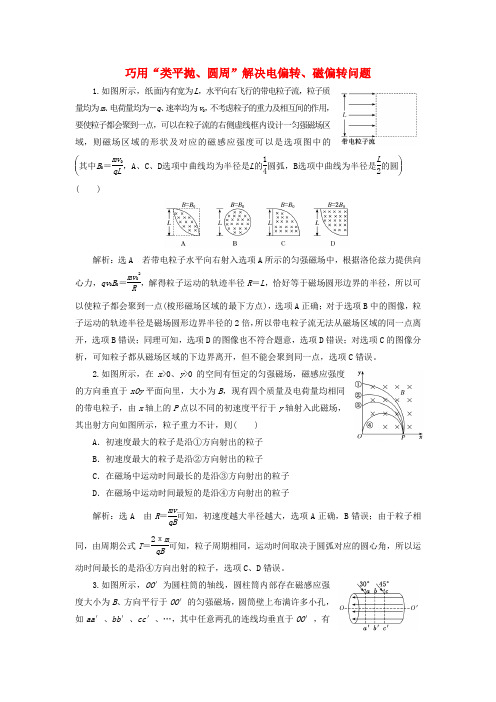

巧用“类平抛、圆周”解决电偏转、磁偏转问题1.如图所示，纸面内有宽为L ，水平向右飞行的带电粒子流，粒子质量均为m 、电荷量均为－q 、速率均为v 0，不考虑粒子的重力及相互间的作用，要使粒子都会聚到一点，可以在粒子流的右侧虚线框内设计一匀强磁场区域，则磁场区域的形状及对应的磁感应强度可以是选项图中的⎝ ⎛⎭⎪⎫其中B 0＝mv 0qL ，A 、C 、D 选项中曲线均为半径是L 的14圆弧，B 选项中曲线为半径是L 2的圆( )解析：选A 若带电粒子水平向右射入选项A 所示的匀强磁场中，根据洛伦兹力提供向心力，qv 0B 0＝mv 02R，解得粒子运动的轨迹半径R ＝L ，恰好等于磁场圆形边界的半径，所以可以使粒子都会聚到一点(梭形磁场区域的最下方点)，选项A 正确；对于选项B 中的图像，粒子运动的轨迹半径是磁场圆形边界半径的2倍，所以带电粒子流无法从磁场区域的同一点离开，选项B 错误；同理可知，选项D 的图像也不符合题意，选项D 错误；对选项C 的图像分析，可知粒子都从磁场区域的下边界离开，但不能会聚到同一点，选项C 错误。

2.如图所示，在x >0、y >0的空间有恒定的匀强磁场，磁感应强度的方向垂直于xOy 平面向里，大小为B ，现有四个质量及电荷量均相同的带电粒子，由x 轴上的P 点以不同的初速度平行于y 轴射入此磁场，其出射方向如图所示，粒子重力不计，则( )A ．初速度最大的粒子是沿①方向射出的粒子B ．初速度最大的粒子是沿②方向射出的粒子C ．在磁场中运动时间最长的是沿③方向射出的粒子D ．在磁场中运动时间最短的是沿④方向射出的粒子解析：选A 由R ＝mv qB 可知，初速度越大半径越大，选项A 正确，B 错误；由于粒子相同，由周期公式T ＝2πm qB可知，粒子周期相同，运动时间取决于圆弧对应的圆心角，所以运动时间最长的是沿④方向出射的粒子，选项C 、D 错误。

3.如图所示，OO ′为圆柱筒的轴线，圆柱筒内部存在磁感应强度大小为B 、方向平行于OO ′的匀强磁场，圆筒壁上布满许多小孔，如aa ′、bb ′、cc ′、…，其中任意两孔的连线均垂直于OO ′，有许多比荷为q m的正粒子，以不同的速度、入射角射入小孔，且均从关于OO ′对称的小孔中射出，入射角为30°的粒子的速度大小为 2 km/s 、则入射角为45°的粒子速度大小为( )A ．0.5 km/sB ．1 km/sC ．2 km/sD ．4 km/s解析：选B 作出粒子运动轨迹如图所示，粒子从小孔射入磁场，与粒子从小孔射出磁场时速度方向与竖直线的夹角相等，根据几何关系有r 1＝R sin 30°、r 2＝R sin 45°，由牛顿第二定律得Bqv ＝m v 2r ，解得v ＝rqB m ，所以v ∝r ，则入射角分别为30°、45°的粒子速度大小之比为v 1v 2＝r 1r 2＝sin 45°sin 30°＝2，则入射角为45°的粒子速度大小为v 2＝1 km/s ，选项B 正确。

高二物理专题二：带电粒子在电场中的类平抛运动我们可以用研究平抛运动分解法分析带电粒子偏转问题，分析时要分解为两个方向：垂直于电场方向是保持v 0的匀速直线运动.此运动决定带电粒子通过电场的时间；平行于电场方向是a=dm qU 的匀加速直运动.那么，带电粒子飞出电场的时间：t =0v l 带电粒子在离开电场时竖直偏移距离: y =21at 2=2022mdv Uql带电粒子离开电场时竖直方向的分速度: v ⊥=at =0mdv qlU 带电粒子离开电场时偏转的角度Φ的正切值:tg Φ=0v v =20mdv qlU 例如图所示，在真空中水平放置一对金属板Y 和Y ′，板间距离为d ，在两板间加以电压U 。

现有一质量为m 、电荷量为q 的带电粒子以水平速度v 0射入电场中，求：(1)带电粒子在电场中的运动及运动方程(2)带电粒子飞过电场的时间： (3)带电粒子离开电场时偏转的侧位移：(4)带电粒子离开电场时的速度大小(5)带电粒子离开电场时的偏角(6)带电粒子射出偏转电场后打到荧光屏上1、带电粒子垂直进入匀强电场中偏转时（除电场力外不计其它力的作用）BA ．电势能增加，动能增加B ．电势能减小，动能增加C ．电势能和动能都不变D ．上述结论都不正确2、原来都是静止的质子和α粒子，经过同一电压的加速电场后，它们的速度大小之比为( ).(A) (B)1:2 (C) (D)1:13、如图所示，在两块带电平行金属板间，有一束电子沿Ox 轴方向射入电场，在电场中的运动轨迹为OCD.已知OA=AB ，则电子在OC段和CD 段动能的增加量之比△E kC :△E kD 为( )(A)1:4 (B)1:3 (C)1:2 (D)1:1图14如图所示，质量为m、电量为q的带电微粒，以初速度V0从A点竖直向上射入水平方向、电场强度为E的匀强电场中。

当微粒经过B点时速率为V B＝2V0，而方向与E同向。

下列判断中正确的是( )。

第2讲平抛运动【教学目标】1．知道平抛运动的定义以及条件，知道其运动轨迹是抛物线；2．理解平抛运动是加速度为g的匀变速曲线运动；3．熟练掌握平抛运动的规律，学会用平抛运动的规律解决实际问题的方法；4．理解平抛运动可以看作水平方向的匀速直线运动与竖直方向的自由落体运动的合运动，并且这两个运动互不影响．【重、难点】1．平抛运动的特点和规律；2．对平抛运动的两个分运动的理解和运用．如图所示，沿水平方向扔出一块橡皮，或者将一个小球从水平桌面以一定的初速度推离边沿，可以看到它们做曲线运动的轨迹是相似的．本节课我们来学习这一类常见曲线运动的规律．知识点睛一、平抛运动1．定义：将物体以一定的初速度沿水平方向抛出，仅在重力作用下物体所做的运动称为平抛运动．2．由于平抛运动只受重力作用，加速度为g，故平抛运动是匀变速曲线运动．二、平抛运动的研究方法由于平抛运动是匀变速曲线运动，速度、位移的方向时刻发生变化，无法直接应用运动学公式，因此研究平抛运动问题时采用运动分解的方法．那么平抛运动可以看成哪两个分运动的合成呢？做平抛运动的物体，在水平方向上由于不受力，将做匀速直线运动；在竖直方向上物体的初速度为零，且只受到重力作用，物体做自由落体运动，加速度等于g．平抛运动可分解成水平方向的匀速直线运动和竖直方向的自由落体运动．以上是从理论角度去分析得到的结论，我们能否通过实验来验证我们的结论呢？实验探究平抛运动的特点（1）研究平抛运动水平方向分运动的特点①使电磁铁C 和D 分别相对各自轨道出口水平线处于相同高度．把两个钢球分别吸在电磁铁C 、D 上．切断电源，使两个钢球以相同的初速度同时水平射出．②改变电磁铁C 、D 与各自轨道出口水平线的相对高度，并确保高度相等． ③多次重复以上步骤．观察实验现象，并分析平抛运动水平方向分运动的特点． （2）研究平抛运动竖直方向分运动的特点①把两个钢球分别吸在电磁铁C 、E 上，并确保电磁铁E 上的钢球与轨道A 出口处于同一高度，释放轨道A 的钢球．钢球在水平出口处碰撞开关S ，切断电磁铁E 的电源，使钢球从电磁铁E 处释放． ②改变电磁铁E 的位置，让其从N 向M 移动．③多次重复以上步骤．观察实验现象，并分析平抛运动竖直方向分运动的特点．（3）结论：平抛运动在水平方向的分运动是匀速直线运动，在竖直方向的分运动是自由落体运动． 三、平抛运动的规律如图所示，以抛出点O 为坐标原点，水平方向为x 轴（正方向与初速度v 0方向相同），以竖直方向为y 轴（正方向向下），经时间t 做平抛运动的质点到达P 位置，速度为v ．1．平抛运动的位置坐标与位移（1）位置坐标⎩⎪⎨⎪⎧x ＝v 0t y ＝12gt 2 （2）位移大小s ＝x 2＋y 2＝v 20t 2＋14g 2t 4（3）位移方向tan α＝y x ＝gt2v 0，其中α为位移与x 轴的夹角2．平抛运动的速度（1）水平分速度v x ＝v 0 （2）竖直分速度v y ＝gt （3）合速度大小v ＝v 20＋v 2y ＝v 20＋g 2t 2（4）合速度方向tan θ＝v y v x ＝gtv 0，其中θ为合速度与水平方向的夹角3．平抛运动的轨迹由x ＝v 0t 与y ＝12gt 2可得y ＝g2v 20x 2．因此，平抛运动的轨迹是一条抛物线．考点一 对平抛运动的理解1．物体做平抛运动的条件物体的初速度v 0沿水平方向，只受重力作用，两个条件缺一不可． 2．平抛运动的性质：加速度为g 的匀变速曲线运动． 3．平抛运动的三个特点（1）理想化特点：平抛运动是一种理想化的模型，即把物体看成质点，抛出后只考虑重力作用，忽略空气阻力．（2）匀变速特点：平抛运动的加速度恒定，即始终等于重力加速度．（3）速度变化特点：任意两个相等的时间间隔内速度的变化相同，Δv ＝g Δt ，方向竖直向下，如图所示．例1．（多选）在空气阻力可忽略的情况下，下列物体的运动可视为平抛运动的是（ ） A ．沿水平方向扣出的排球 B ．沿斜向上方投出的篮球 C ．沿水平方向抛出的小石子 D ．沿竖直方向向上抛出的橡皮 例2．（多选）关于平抛运动，下列说法中正确的是（ ） A ．平抛运动是一种非匀变速曲线运动 B ．平抛运动是一种匀变速曲线运动 C ．平抛运动的速度，加速度都在变化D ．平抛运动中某时刻的速度方向为轨迹切线方向例3．从高空水平方向匀速飞行的飞机上，每隔1分钟投一包货物，空气阻力忽略不计，则空中下落的许多包货物和飞机的连线是（ ） A ．倾斜直线 B ．竖直直线 C ．平滑曲线 D ．抛物线典例精析考点二 平抛运动中运动参量的决定因素 物体从离地高为h 处以初速度v 0水平抛出，则 1．由h ＝12gt 2，得落地时间t =2hg，故平抛运动的时间仅由下落高度h 决定，跟其他因素无关； 2．落地时的水平位移x= v 0t = v 02hg，故水平位移由初速度v 0和下落高度h 共同决定； 3．v y ＝gt =2gh ，落地时的速度v ＝v 20＋v 2y =v 20＋2gh ，故落地时的速度由初速度v 0和下落高度h共同决定．例4．（多选）如图所示，滑板运动员以速度v 0从离地高度为h 的平台末端水平飞出，落在水平地面上．忽略空气阻力，运动员和滑板可视为质点，下列表述正确的是（ ）A ．v 0越大，运动员在空中运动时间越长B ．v 0越大，运动员落地瞬间速度越大C ．运动员落地瞬间速度与高度h 有关D ．运动员落地位置与v 0大小无关变式1、做平抛运动的物体，在水平方向通过的最大距离取决于（ ） A ．物体的高度和受到的重力 B ．物体受到的重力和初速度 C ．物体受到的重力、高度和初速度 D ．物体的高度和初速度 考点三 平抛运动的规律应用例5．一架老式飞机在高出地面h =2km 的高度，以v 0=3.6×102km/h 的速度水平飞行，为了使飞机上投下的炸弹落在指定的目标上，应该在与轰炸目标的水平距离为多远的地方投弹？g 取10m/s 2，不计空气阻力．变式2、如图所示，飞机离地面高度为H＝500m，水平匀速飞行，速度为v1＝100m/s，追击一辆速度为v2＝20m/s同向行驶的汽车，欲使炸弹击中汽车，飞机应在距离汽车的水平距离多远处投弹？（飞机和汽车均视为质点，不计空气阻力，重力加速度g=10m/s2）变式3、如图所示，在距地面高为H＝45 m处，有一小球A以初速度v0＝10 m/s水平抛出．与此同时，在A的正下方有一物块B也以相同的初速度v0同方向滑出，B与地面间的动摩擦因数μ＝0.5，A、B均可看成质点，空气阻力不计．求：（1）A球从抛出到落地的时间；（2）A球从抛出到落地这段时间内的水平位移；（3）A球落地时，A、B之间的距离．例6．一小球水平抛出时的速度大小为10m/s，落地时的速度大小为20m/s，g取10m/s2．求：（1）在空中的飞行时间t；（2）小球抛出时的高度h；（3）水平位移x．变式4、（多选）以v0的速度水平抛出一个物体，当其竖直分位移与水平分位移相等时，则（）A．运动的时间为gv0B．竖直分速度等于水平分速度C．瞬时速度为5v0D．运动的位移是gv2222变式5、（多选）在距离水平地面高为h 处，将一物体以初速度v 0水平抛出（不计空气阻力），落地时速度为v 1，竖直分速度为v y ，落地点与抛出点的水平距离为s ，则能用来计算该物体在空中运动时间的式子有（ ）A ．v 21－v 2gB ．2h g C ．2hv y D ．sv 1例7．如图所示，斜面上a 、b 、c 三点等距，小球从a 点正上方O 点抛出，做初速度为v 0的平抛运动，恰好落在b 点．若小球初速度变为v ，其落点位于c ，则（）A ．v 0＜v ＜2v 0B ．v ＝2v 0C ．2v 0＜v ＜3v 0D ．v ＞3v 0例8．在水平地面上方某一高度处沿水平方向抛出一个小物体，抛出t 1＝1s 后物体的速度方向与水平方向的夹角为45°，落地时物体的速度方向与水平方向的夹角为60°，重力加速度g 取10 m/s 2．求： （1）物体平抛时的初速度v 0； （2）抛出点距离地面的竖直高度h ； （3）物体从抛出点到落地点的水平位移x ．变式6、如图所示，由倾角为θ的斜面顶端A 处水平抛出一钢球，落到斜面底端B 处，斜面长为L ，重力加速度为g ．求抛出时的初速度．研究平抛运动的一般思路1．把平抛运动分解为水平方向上的匀速直线运动和竖直方向上的自由落体运动；2．分别运用两个分运动的运动规律去求分速度、分位移等，再合成得到平抛运动的速度、位移等．这种处理问题的方法可以变曲线运动为直线运动，变复杂运动为简单运动，使问题的解决过程得到简化．考点四 两类与斜面结合的平抛运动 1．模型构建（1）物体从斜面上某一点水平抛出以后又重新落在斜面上，此时平抛运动物体的合位移方向与水平方向的夹角等于斜面的倾角；（2）做平抛运动的物体垂直打在斜面上，此时物体的合速度与竖直方向的夹角等于斜面的倾角．2．求解思路例9．如图所示，斜面倾角为θ=30°，小球从斜面上的P 点以初速度v 0水平抛出，恰好落到斜面上的Q 点．重力加速度为g ．求：（1）小球从P 到Q 运动的时间；（2）PQ 的长度．例10．如图所示，以10m/s 的水平速度抛出的物体，飞行一段时间后垂直撞在倾角为θ＝30°的斜面上，空气阻力不计，g 取10m/s 2，物体飞行的时间和物体撞在斜面上的速度的大小分别为（ ）A ．3s ，20 m/sB ．3s ，15 m/sC ．3s ，15 m/sD ．3s ，20 m/s变式7、一水平抛出的小球落到一倾角为θ的斜面上时，其速度方向与斜面垂直，运动轨迹如图中虚线所示．小球在竖直方向下落的距离与在水平方向通过的距离之比为（ ）A ．tan θB ．2tan θC ．1tan θD ．12tan θ考点五 多个物体的平抛问题例11．如图所示，在同一竖直面内，小球a 、b 从高度不同的两点，分别以初速度v a 和v b 沿水平方向抛出，经过时间t a 和t b 后落到与两抛出点水平距离相等的P 点．若不计空气阻力，下列关系式正确的是（ ）A ．t a >t b ，v a <v bB ．t a >t b ，v a >v bC ．t a <t b ，v a <v bD ．t a <t b ，v a >v b 变式8、（多选）如图所示，在同一竖直平面内，距地面不同高度的地方，以不同的水平速度同时抛出两个小球．则两球（ ）A ．一定不能在空中相遇B ．抛出到落地的水平距离有可能相等C ．落地时间可能相等D ．抛出到落地的水平距离一定不相等考点六 平抛运动的两个推论a1．推论一：某时刻速度、位移与初速度方向的夹角α、θ的关系为tan α＝2tan θ2．推论二：平抛运动的物体在任意时刻瞬时速度的反向延长线一定通过此时水平位移的中点 例12．如图所示，一物体自倾角为θ的固定斜面顶端沿水平方向抛出后落在斜面上，物体与斜面接触时速度与水平方向的夹角φ满足（ ）A ．tan φ＝sin θB ．tan φ＝cos θC ．tan φ＝tan θD ．tan φ＝2tan θ变式9、如图所示，从倾角为θ的足够长的斜面上的A 点，先后将同一小球以不同的初速度水平向右抛出．第一次初速度为v 1，球落到斜面上的瞬时速度方向与斜面夹角为α1，第二次初速度为v 2，球落到斜面上的瞬时速度方向与斜面夹角为α2，则（ ）A ．当v 1>v 2时，α1>α2B ．当v 1>v 2时，α1<α2C ．α1、α2的关系与斜面倾角θ有关D ．无论v 1、v 2关系如何，均有α1＝α2变式10、在一斜面顶端，将甲、乙两个小球分别以v 和v2的速度沿同一方向水平抛出，两球都落在该斜面上．甲球落至斜面时的速率是乙球落至斜面时速率的（ ） A ．2倍 B ．4倍 C ．6倍 D ．8倍 考点七 平抛运动中的临界极值问题 1．特点（1）若题目中有“刚好”“恰好”“正好”等字眼，表明题述过程中存在临界点；（2）若题目中有“最大”“最小”“至多”“至少”“取值范围”等字眼，表明题述的过程中存在着极值，这些极值点也往往是临界点． 2．求解思路（1）画出临界轨迹，找出临界状态对应的临界条件； （2）分解速度或位移； （3）列方程求解结果．例13．如图所示，水平屋顶高H＝5m，围墙高h＝3.2 m，围墙到房子的水平距离L＝3m，围墙外马路宽x＝10m，为使小球从屋顶水平飞出落在围墙外的马路上，求小球离开屋顶时的速度v的大小范围．（g取10 m/s2）变式11、一阶梯如图所示，其中每级台阶的高度和宽度都是0.4m．一小球以水平速度v飞出，g取10 m/s2，欲打在第四级台阶上，则v的取值范围是（）A． 6 m/s <v≤2 2 m/s B．2 2 m/s <v≤3.5 m/sC． 2 m/s<v< 6 m/s D．2 2 m/s<v< 6 m/s【能力展示】【小试牛刀】1．做平抛运动的物体，每秒的速度增量总是（）A．大小相等，方向相同B．大小不等，方向不同C．大小相等，方向不同D．大小不等，方向相同2．在空中将一个小球水平抛出，不计空气阻力作用，则下列说法正确的是（）A．不论抛出速度多大，抛出位置越高，飞得一定越远B．不论抛出速度多大，抛出位置越高，其飞行时间一定越长C．不论抛出位置多高，抛出速度越大的物体，其飞行时间一定越长D．不论抛出位置多高，抛出速度越大的物体，其水平位移一定越大3．从同一点O 抛出三个物体A 、B 、C ，做平抛运动的轨迹如图所示，则三个物体做平抛运动对应的初速度v A 、v B 、v C 的关系和三个物体做平抛运动对应的时间t A 、t B 、t C 的关系分别是（ ）A ．v A >vB >vC t A >t B >t C B ．v A =v B =v C t A =t B =t CC ．v A <v B <v C t A >t B >t CD ．v A >v B >v C t A <t B <t C4．（多选）在高度为h 的同一位置上向水平方向同时抛出两个小球甲和乙，若抛出时甲球的初速度大于乙球的初速度，则下列说法正确的是（ ）A ．甲球落地时间小于乙球落地时间B ．在空中飞行的任意时刻，甲球的速度总大于乙球的速度C ．在飞行过程中的任一段时间内，甲球的水平位移总是大于乙球的水平位移D ．若两球在飞行中遇到一堵竖直的墙，甲球击中墙的高度总是大于乙球击中墙的高度5．（多选）如图所示，在网球的网前截击练习中，若练习者在球网正上方距地面H 处，将球以初速度v 沿垂直球网的方向击出，球刚好落在底线上，已知底线到网的距离为L ，重力加速度取g ，将球的运动视作平抛运动，下列表述正确的是（ ）A ．球的初速度v 等于L g 2HB ．球从击出至落地所用时间为2H g C ．球从击球点至落地点的位移等于LD ．球从击球点至落地点的位移与球的质量有关6．一个物体从某一确定高度以v 0的初速度水平抛出，已知它落地时的速度为v ，那么它的运动时间是（ ）A ．v －v 0gB ．v ＋v 0gC ．v 2－v 20gD ．v 2＋v 20gA OBC7．物体做平抛运动时，它的速度方向和水平方向间的夹角θ的正切tan θ随时间t 变化的图象是图中的（ ）8．如图所示，斜面上有a 、b 、c 、d 四个点，ab =bc =cd ．从a 点正上方的O 点以速度v 水平抛出一个小球，它落在斜面上b 点．若小球从O 点以速度2v 水平抛出，不计空气阻力，则它落在斜面上的（ ）A ．c 点B ．b 与c 之间某一点C ．d 点D ．c 与d 之间某一点9．战斗机在某一高度匀速飞行，发现目标后在离目标水平距离为s 处投弹，可以准确命中目标，现战斗机飞行高度减半，速度大小减为原来的23，要仍能命中目标，则战斗机投弹时到目标的水平距离应为（不考虑空气阻力）（ ）A ．13sB ．23sC ．23sD ．223s 10．平抛物体的运动规律可以概括为两点：（1）水平方向做匀速运动；（2）竖直方向做自由落体运动．为了研究平抛物体的运动，可做下面的实验：如图所示，用小锤打击弹性金属片，A 球就水平飞出，同时B 球被松开，做自由落体运动，两球同时落到地面，这个实验 （ ）A ．只能说明上述规律中的第（1）条B ．只能说明上述规律中的第（2）条C ．不能说明上述规律中的任何一条D ．能同时说明上述两条规律tA B tC tD t11．如图所示，以v0＝10 m/s 的水平初速度抛出的物体，飞行一段时间后，垂直地撞在倾角θ为45°的斜面上(g取10 m/s2)，可知物体完成这段飞行的时间是（）3s B． 3 s C．1 s D．2 s 12．（多选）刀削面是同学们喜欢的面食之一，因其风味独特，驰名中外．刀削面全凭刀削，因此得名．如图所示，将一锅水烧开，拿一块面团放在锅旁边较高处，用一刀片飞快地削下一片片很薄的面片儿，面片便飞向锅里，若面团到锅的上沿的竖直距离为0.8 m，最近的水平距离为0.5 m，锅的半径为0.5 m．要想使削出的面片落入锅中，则面片的水平速度可以是下列选项中的（g＝10 m/s2）（）A．1 m/s B．2 m/s C．3 m/s D．4 m/s 【大显身手】13．（多选）甲、乙、丙三个小球分别位于如图所示的竖直平面内，甲、乙在同一条竖直线上，甲、丙在同一条水平线上，水平面上的P点在丙的正下方，在同一时刻甲、乙、丙开始运动，甲以初速度v0做平抛运动，乙以水平速度v0沿光滑水平面向右做匀速直线运动，丙做自由落体运动，则（）A．若甲、乙、丙三球同时相遇，则一定发生在P点B．若甲、丙两球在空中相遇，此时乙球一定在P点C．若只有甲、乙两球在水平面上相遇，此时丙球还未着地D．无论初速度v0大小如何，甲、乙、丙三球一定会同时在P点相遇14．（多选）枪管AB对准小球C，A、B、C在同一水平面上，如图所示，枪管和小球距地面的高度为45m．已知BC＝100m，当子弹射出枪口时，C球开始自由下落，若子弹射出枪口时的速度v0＝50 m/s，子弹恰好能在C下落20m时击中它．现其他条件不变，只改变子弹射出枪口时的速度v0，不计空气阻力，g取10 m/s2．则（）A．v0＝60 m/s时，子弹能击中小球B．v0＝40 m/s时，子弹能击中小球C．v0＝30 m/s时，子弹能击中小球D．以上的三个v0值，子弹可能都不能击中小球15．如图所示，一架在2 000 m高空以200 m/s的速度水平匀速飞行的轰炸机，要用两枚炸弹分别炸山脚和山顶的目标点A、B．已知山高720 m，山脚与山顶的水平距离为1 000 m，若不计空气阻力，g取10 m/s2，则投弹的时间间隔应为（）A．4 s B．5 s C．9 s D．16 s 16．如图所示，相对的两个斜面，倾角分别为37°和53°，在顶点把两个小球A、B以同样大小的初速度分别向左、向右水平抛出，两个小球最终都落在斜面上．若不计空气阻力，sin 37°＝0.6，cos 37°＝0.8，sin 53°＝0.8，cos 53°＝0.6，则该过程中A、B两个小球运动时间之比为（）A．1∶1 B．4∶3 C．16∶9 D．9∶16 17．如图所示，在距地面2l高空A处以水平初速度v0＝gl投掷飞镖，在与A点水平距离为l的水平地面上的B点有一个气球，选择适当时机让气球以速度v0＝gl匀速上升，在升空过程中被飞镖击中．飞镖在飞行过程中受到的空气阻力不计，在计算过程中可将飞镖和气球视为质点，已知重力加速度为g．试求：（1）飞镖是以多大的速度击中气球的？（2）掷飞镖和放气球两个动作之间的时间间隔Δt应为多少？18．如图所示，女排比赛时，排球场总长为18 m，设球网高为2 m，运动员站在网前3 m处正对球网跳起将球水平击出．若击球的高度为2.5 m，为使球既不触网又不越界，求球的速度范围．（不计空气阻力，g取10 m/s2）第2讲 平抛运动答案例1．AC 例2．BD 例3．B 例4．BC 变式1、D例5．2000m 变式2、800m 变式3、（1）3 s （2）30 m （3）20 m 例6．（1） 3 s （2）15m （3）10 3 m 变式4、CD 变式5、ABC例7．A 例8．（1）10 m/s 2）15 m 3）10 3 m 变式6、cos θgL 2sin θ例9．（1）gv 3320（2）g v 3420 例10．A 变式7、D 例11．A 变式8、AB 例12．D 变式9、D 变式10、A 例13．5 m/s≤v ≤13 m/s 变式11、A【能力展示】1．A 2．B 3．C 4．BCD 5．AB 6．C 7．C 8．B 9．C 10．B11．C 12．BC 13．AB 14．AB 15．C 16．D17．答案：（1）2gl （2）12l g解析：（1）飞镖A 被投掷后做平抛运动．从掷出飞镖到击中气球，经过时间t 1＝l v 0＝l g 此时飞镖在竖直方向上的分速度v y ＝gt 1＝gl故此时飞镖的速度大小v ＝v 20＋v 2y ＝2gl （2）飞镖从掷出到击中气球过程中下降的高度h 1＝12gt 21＝l 2气球从被释放到被击中过程中上升的高度h 2＝2l －h 1＝3l 2气球的上升时间t 2＝h 2v 0＝3l 2v 0＝32l g可见，t 2>t 1，所以应先释放气球．释放气球与掷飞镖之间的时间间隔Δt ＝t 2－t 1＝12l g18．310 m/s<v 0≤122m/s。

磁偏转问题中确定圆心的几种方法山东莘县第一中学郭英进（252400）带电粒子在磁场中的偏转问题，是典型的力学、电磁学相结合的综合题，此类问题在历年全国和各省、市高考中经常出现。

解决匀强磁场中的带电粒子，只在洛伦兹力作用下，做圆周或圆弧运动这类问题的思路是：运用平面几何知识，确定圆心的位置，根据r=mv/qB 作出粒子的运动轨迹（圆周或圆弧），再根据长度、角度关系和相关物理规律列方程进行求解。

其中确定圆心的位置，是解决此类问题的关键，那么如何快速准确地确定圆心呢？一、数学模型：由过圆的切线、弦确定圆心的三条线（如右图所示）（1）已知圆的切线，过切点作它垂线，垂线过圆心O。

（2）已知圆上的弦AB，作弦的中垂线,中垂线过圆心O。

（3）已知圆的两条切线，切线夹角的角平分线过圆心O。

二、应用举例：（一）由两速度的垂线定圆心带电粒子在匀强磁场中做匀速圆周运动时，轨迹上任意两点处的速度方向必沿圆的两条切线方向。

由数学模型（1）知，过这两点分别作速度的垂线，则两垂线的交点就是圆心。

例1（08年高考理综宁夏卷）如图1-1所示，在xOy平面的第一象限有一匀强电场，电场的方向平行于y轴向下；在x轴和第四象限的射线OC之间有一匀强磁场，磁感应强度的大小为B，方向垂直于纸面向外。

有一质量为m，带有电荷量+q的质点由电场左侧平行于x轴射入电场。

质点到达x轴上A点时，速度方向与x轴的夹角ϕ，A点与原点O的距离为d。

接着，质点进入磁场，并垂直于OC飞离磁场。

不计重力影响。

若OC与x轴的夹角为ϕ，求（1）粒子在磁场中运动速度的大小；（2）匀强电场的场强大小。

解析：(1)质点在磁场中的轨迹为一圆弧。

由于质点飞离磁场时，速度垂直于OC，故圆弧的圆心在OC上。

依题意，质点轨迹与x轴的交点为A，过A点作与A点的速度方向垂直的直线，与OC交于O＇，则AO＇垂直于C O＇，则O＇就是圆弧的圆心。

设圆弧的半径为R ，则有R =dsin ϕ①由洛伦兹力公式和牛顿第二定律得Rv m qvB 2=②将①⎺式代入②式，得ϕsin mqBdv =③(2)质点在电场中的运动为类平抛运动。

巧用“类平抛、圆周”解决电偏转、磁偏转问题1.如图所示，纸面内有宽为L ，水平向右飞行的带电粒子流，粒子质量均为m 、电荷量均为－q 、速率均为v 0，不考虑粒子的重力及相互间的作用，要使粒子都会聚到一点，可以在粒子流的右侧虚线框内设计一匀强磁场区域，则磁场区域的形状及对应的磁感应强度可以是选项图中的⎝ ⎛⎭⎪⎫其中B 0＝mv 0qL ，A 、C 、D 选项中曲线均为半径是L 的14圆弧，B 选项中曲线为半径是L 2的圆( )解析：选A 若带电粒子水平向右射入选项A 所示的匀强磁场中，根据洛伦兹力提供向心力，qv 0B 0＝mv 02R，解得粒子运动的轨迹半径R ＝L ，恰好等于磁场圆形边界的半径，所以可以使粒子都会聚到一点(梭形磁场区域的最下方点)，选项A 正确；对于选项B 中的图像，粒子运动的轨迹半径是磁场圆形边界半径的2倍，所以带电粒子流无法从磁场区域的同一点离开，选项B 错误；同理可知，选项D 的图像也不符合题意，选项D 错误；对选项C 的图像分析，可知粒子都从磁场区域的下边界离开，但不能会聚到同一点，选项C 错误。

2.如图所示，在x >0、y >0的空间有恒定的匀强磁场，磁感应强度的方向垂直于xOy 平面向里，大小为B ，现有四个质量及电荷量均相同的带电粒子，由x 轴上的P 点以不同的初速度平行于y 轴射入此磁场，其出射方向如图所示，粒子重力不计，则( )A ．初速度最大的粒子是沿①方向射出的粒子B ．初速度最大的粒子是沿②方向射出的粒子C ．在磁场中运动时间最长的是沿③方向射出的粒子D ．在磁场中运动时间最短的是沿④方向射出的粒子解析：选A 由R ＝mv qB 可知，初速度越大半径越大，选项A 正确，B 错误；由于粒子相同，由周期公式T ＝2πm qB可知，粒子周期相同，运动时间取决于圆弧对应的圆心角，所以运动时间最长的是沿④方向出射的粒子，选项C 、D 错误。

3.如图所示，OO ′为圆柱筒的轴线，圆柱筒内部存在磁感应强度大小为B 、方向平行于OO ′的匀强磁场，圆筒壁上布满许多小孔，如aa ′、bb ′、cc ′、…，其中任意两孔的连线均垂直于OO ′，有许多比荷为q m的正粒子，以不同的速度、入射角射入小孔，且均从关于OO ′对称的小孔中射出，入射角为30°的粒子的速度大小为 2 km/s 、则入射角为45°的粒子速度大小为( )A ．0.5 km/sB ．1 km/sC ．2 km/sD ．4 km/s解析：选B 作出粒子运动轨迹如图所示，粒子从小孔射入磁场，与粒子从小孔射出磁场时速度方向与竖直线的夹角相等，根据几何关系有r 1＝R sin 30°、r 2＝R sin 45°，由牛顿第二定律得Bqv ＝m v 2r ，解得v ＝rqB m ，所以v ∝r ，则入射角分别为30°、45°的粒子速度大小之比为v 1v 2＝r 1r 2＝sin 45°sin 30°＝2，则入射角为45°的粒子速度大小为v 2＝1 km/s ，选项B 正确。

【本讲主要内容】平抛运动平抛运动及类平抛运动的特征及解法【知识掌握】 【知识点精析】1、平抛定义：水平方向抛出的物体只在重力作用下的运动。

广义地说，当物体所受的合外力恒定且与初速度垂直时，做类平抛运动。

2、平抛特点：（1）初速度：水平。

（2）运动性质：加速度为g 的匀变速曲线运动。

（3）运动轨迹：抛物线，轨迹方程：22x v g y =，抛物线顶点为抛出点。

问题：人站在平台上平抛一小球，球离开手的速度为v 1，落地时速度为v 2，不计空气阻力，下图中能表示出速度矢量的演变过程的是xCAy解释：平抛运动中，任意两个时刻（或两个位置）间的速度变化量t g v ∆=∆，方向恒为竖直向下，正确答案是C 。

3、研究方法：复杂曲线运动可分解为两个互相垂直方向上的直线运动,一般以初速度或合外力的方向为坐标轴进行分解。

平抛运动可分解为水平方向的匀速直线运动和竖直方向的自由落体运动这两个分运动。

练习：战争和自然灾害造成了大量难民。

一架飞机正在执行一次国际救援行动，空投救援物资。

设飞机做水平匀速直线飞行，从某时刻起，每隔一秒钟投下一只货箱，这样接连投下了4只相同的货箱，每只货箱在离开飞机后的4s 内，由于降落伞还没有打开，可以假设空气阻力不计，则从第一只货箱离开飞机后的4s 内，关于几只货箱在空中的位置关系的下列说法中正确的是A . 在空中总是排成抛物线，落地点是等间距的B . 在空中总是排成抛物线，落地点是不等间距的C . 在空中总是排成直线，位于飞机的正下方，落地点是等间距的D . 在空中总是排成直线，位于飞机的后方，落地点是等间距的E . 在空中总排成直线，位于飞机正下方，相邻货箱间在竖直方向上的距离保持不变 解释：平抛运动的水平分运动是匀速的，且不受竖直方向的运动的影响，所以应选C 。

4、解题思路：两个方向上分别计算最后再合成。

注意合运动、分运动间的同时性。

5、平抛运动的规律：如图，质点从O 处以v 0平抛，经时间t 后到达P 点。

31 带电粒子在电场中的类平抛运动在磁场中的偏转（人教版）高频考点：带电粒子在电场中的类平抛运动、在磁场中的偏转动态发布：2011全国理综第25题、2008天津理综第23题、2008宁夏理综第24题 命题规律：带电粒子在电场中的类平抛运动、在磁场中的偏转是带电粒子在电场磁场中运动的重要题型，是高考考查的重点和热点，一般以压轴题出现，难度大、分值高、区分度大。

命题分析考查方式一 考查带电粒子在倾斜边界电场中的类平抛运动、在磁场中的匀速圆周运动【命题分析】电粒子在倾斜边界上的类平抛运动可迁移在斜面上的平抛运动问题的分析方法、在磁场中的匀速圆周运动可依据洛伦兹力等于向心力列方程解答。

此类题难度中等。

例1. （2011全国理综第25题）如图，与水平面成45°角的平面MN 将空间分成I 和II 两个区域。

一质量为m 、电荷量为q （q ＞0）的粒子以速度v 0从平面MN 上的P 0点水平向右射入I 区。

粒子在I 区运动时，只受到大小不变、方向竖直向下的电场作用，电场强度大小为E ；在II 区运动时，只受到匀强磁场的作用，磁感应强度大小为B ，方向垂直于纸面向里。

求粒子首次从II 区离开时到出发点P 0的距离。

粒子的重力可以忽略。

【标准解答】带电粒子进入电场后，在电场力作用下沿抛物线运动，其加速度方向竖直向下，设其大小为a ，由牛顿运动定律得qE=ma ①经过时间t 0，粒子从平面MN 上的点P 1进入磁场，由运动学公式和几何关系得，v 0t 0=12at 0 2 ②粒子速度大小v 1为v 1=()2200v at +。

③ 设速度方向与竖直方向的夹角为α，tan α=v at 。

④ 此时粒子到出发点P 0的距离为s 0=2v 0t 0 ⑤此后粒子进入磁场，在洛仑兹力作用下做匀速圆周运动，圆周半径r 1=1mV qB.⑥ 设粒子首次离开磁场的点为P 2，弧12PP 所张的圆心角为2β，则点P 1到点P 2的距离为 s 1=2r 1sin β，⑦由几何关系得 α+β=45°⑧匀速圆周运动可依据洛伦兹力等于向心力列方程解答。

高考回归复习—电磁场之带电粒子在电、磁场中的偏转模型1．如图所示，在平面直角坐标系xoy 的第二象限内有平行于y 轴的匀强电场，电场强度大小为E ，方向沿y 轴负方向。

在第一、四象限内有一个半径为R 的圆，圆心坐标为（R ，0），圆内有方向垂直于xoy 平面向里的匀强磁场。

一带正电的粒子（不计重力），以速度为v 0从第二象限的P 点，沿平行于x 轴正方向射入电场，通过坐标原点O 进入第四象限，速度方向与x 轴正方向成30︒，最后从Q 点平行于y 轴离开磁场，已知P 点的横坐标为2-h 。

求：（1）带电粒子的比荷q m； （2）圆内磁场的磁感应强度B 的大小；（3）带电粒子从P 点进入电场到从Q 点射出磁场的总时间。

2．物理学中，常用电场或磁场控制带电粒子的运动轨迹。

如图所示，质量为m ，电量为e 电子，由静止开始经电压U 加速后，从枪口P 沿直线OM 射出，若要求电子能击中偏离OM 方向α角、与枪口相距d 的靶Q ，不计电子的重力。

试求在以下两种情况下，所需的匀强磁场B 的大小和匀强电场E 的大小。

（1）若空间有垂直纸面向里的匀强磁场；（2）若空间有在纸面内且垂直于PQ 斜向上的匀强电场。

3．如图所示，在直角坐标系xOy 的第一象限内存在匀强磁场，磁场方向垂直于xOy 面向里，第四象限内存在沿y 轴正方向的匀强电场，电场强度大小为E ，磁场与电场图中均未画出。

一质量为m 、带电荷量为+q 的粒子自y 轴的P 点沿x 轴正方向射入第四象限，经x 轴上的Q 点进入第一象限。

已知P 点坐标为（0，-l ），Q 点坐标为（2l ，0），不计粒子重力。

O（1）求粒子经过Q点时速度的大小和方向；（2）若粒子在第一象限的磁场中运动一段时间后以垂直y轴的方向进入第二象限，求磁感应强度B的大小。

4．如图所示，两平行金属板AB中间有互相垂直的匀强电场和匀强磁场。

A板带正电荷，B板带等量负电荷，电场强度为E；磁场方向垂直纸面向里，磁感应强度为B1。

巧用圆性质，妙解磁偏转问题七法浙江省诸暨市学勉中学何锋 311811带电粒子（不计重力）在磁场中的偏转问题，是常见的力学、电磁学知识结合的典型综合题，各地高考几乎每年必考。

如：08年高考浙江卷(全国I) 25题（22分）、10年高考浙江卷24题（22分）等，带电粒子的运动轨迹是圆周或圆弧，物理上通常把这种运动称为圆偏转，又叫磁偏转。

分析磁偏转问题要注意两个因素：第一是带电粒子运动的环境——有界磁场，常见的有界磁场形状有圆形、三角形、矩形；第二是运动对象——带电粒子的入射和出射速度（大小和方向）、粒子的电量和质量等相关量。

求解这类问题的关键是：在综合分析以上两个因素的基础上，充分运用圆周的知识（平面几何），确定轨迹圆圆心、半径和粒子的偏转角，获得半径r的长度，再由r=mv/qB求解某些量；或根据r=mv/qB求得半径，找准圆心的位置，作出粒子的运动轨迹（圆周或圆弧），再根据长度、角度关系和物理规律确定有关答案；即：找圆心、求半径、画轨迹。

而圆心的确定是解决这类问题的首要任务，现把确定问题1（简化模型）：如图1所示，离子带负电，与AB成θ角射入磁场区域，A为入射点，B请作出粒子在磁场中运动的轨迹图。

1. 垂直平分线法如图2所示，此法作图步骤如下：（1）过A作直线AC垂直于入射速度v矢量[因为圆心一定在直线AC上，以下各种作法的第一步均与此法（1）相同]；（2）作线段AB的垂直平分线交AC于O；（3）以O为圆心，OA为半径作圆；（4）连接OB，作OB的垂线即为出射速度的方向，弧AB 为粒子在磁场中的运动轨迹。

此法定圆心是（1）、（2）两步，而作弦AB 的垂直平分线是确定圆心的关键，故取名垂直平分线法。

2. 等腰三角形法如图3所示，此法作图步骤为：（1） 过A 点作直线AC 垂直于入射速度v 矢量； （2） 过B 点作∠ABO=∠CAB ，且BO 交AC 于O 点，O 点即为圆心。

（3） 以O 为圆心，OA 为半径作圆，弧AB 即为带电粒子在磁场中的运动轨迹。
