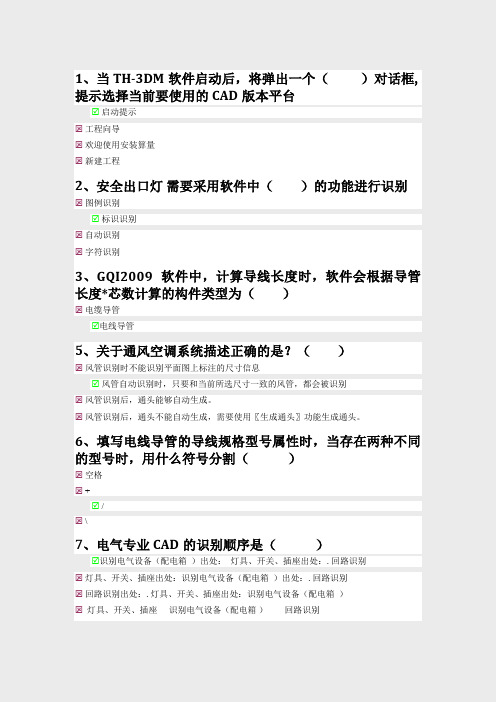

1、当TH-3DM软件启动后，将弹出一个（）对话框,提示选择当前要使用的CAD版本平台☑启动提示☒工程向导☒欢迎使用安装算量☒新建工程2、安全出口灯需要采用软件中（）的功能进行识别☒图例识别☑标识识别☒自动识别☒字符识别3、GQI2009软件中，计算导线长度时，软件会根据导管长度*芯数计算的构件类型为（）☒电缆导管☑电线导管5、关于通风空调系统描述正确的是？（）☒风管识别时不能识别平面图上标注的尺寸信息☑风管自动识别时，只要和当前所选尺寸一致的风管，都会被识别☒风管识别后，通头能够自动生成。
☒风管识别后，通头不能自动生成，需要使用〖生成通头〗功能生成通头。
6、填写电线导管的导线规格型号属性时，当存在两种不同的型号时，用什么符号分割（）☒空格☒ +☑ /☒ \7、电气专业CAD的识别顺序是（）☑识别电气设备（配电箱）出处：灯具、开关、插座出处：.回路识别☒灯具、开关、插座出处：识别电气设备（配电箱）出处：.回路识别☒回路识别出处：.灯具、开关、插座出处：识别电气设备（配电箱）☒灯具、开关、插座----识别电气设备（配电箱）------回路识别8、主要适用于高压供热系统和高层建筑的冷、热水管和蒸汽管道的管材为（）。
☒螺旋缝焊接钢管☒双层卷焊钢管☑一般无缝钢管☒专用无缝钢管9、在法兰连接中，法兰与管内介质不接触的连接方式为（）。
☒平焊法兰☒对焊法兰☒高颈法兰☑高压螺纹法兰10、具有结构简单、严密性较高，但阻力比较大等特点，主要用于热水供应及高压蒸汽管路上的阀门为（）。
☑截止阀☒闸阀☒蝶阀☒旋塞阀11、根据《建设工程工程量清单计价规范》的规定，如下材料中不计法兰安装工程量的是（）。
☒单片法兰☑法兰盲板☒焊接盲板☒封头12、在金属结构制造部门得到广泛应用，能对在仰焊和立焊位置的焊缝进行清根处理，且效率较高的切割方法是（）。
☒氧-乙炔火焰切割☒等离子弧切割☑碳弧气割☒冷切割13、对搭接、T形、对接、角接、端接五种接头形式均适用的焊接方法为（）。
PCMM竞赛试题一、选择题（每题2分，共10分）1. 某工厂需要生产一批零件，每生产一个零件的成本是C元，如果生产N个零件，总成本是多少？A. N*CB. C/NC. N/CD. C+N2. 如果一个圆的半径是r，那么它的面积A是多少？A. πrB. πr²C. r²D. πr³3. 一个函数f(x)=2x+3，当x=1时，f(x)的值是多少？A. 5B. 6C. 7D. 84. 以下哪个是线性方程的标准形式？A. y = 3x + 2B. y = 3x² + 2C. x + y = 5D. x² + y = 55. 一个数列1, 3, 5, 7, ...，这个数列的第10项是多少？A. 17B. 19C. 21D. 23二、简答题（每题5分，共20分）1. 解释什么是二进制数，并给出十进制数25转换为二进制数的过程。
2. 描述如何使用勾股定理来解决一个直角三角形的问题。
3. 给出一个例子，说明如何使用概率论来预测一个事件的发生。
4. 解释什么是线性回归，并简述其在数据分析中的应用。
三、应用题（每题15分，共30分）1. 一个农场主想要知道他的农场面积。
他测量了农场的一边长为100米，另一边长为80米。
如果他想估算农场的面积，他应该如何做？请给出计算过程和结果。
2. 一家公司想要预测下个季度的销售额。
他们有过去四个季度的销售额数据：第一季度为100万美元，第二季度为120万美元，第三季度为130万美元，第四季度为140万美元。
请使用这些数据来预测下个季度的销售额，并解释你的预测方法。
四、论文题（每题40分，共40分）1. 选择一个你感兴趣的数学问题或数学概念，写一篇不少于500字的论文。
论文应包括问题的背景、问题的陈述、解决方案的分析以及结论。
注意：请在规定时间内完成所有题目，并确保你的答案清晰、准确。
祝你在PCMM竞赛中取得优异成绩！。
可编辑修改精选全文完整版BIM技能大赛理论题题库【附答案】1. BIM的全称是( )A. Bilding Information Modeling(正确答案)B. Build Information ModelingC. Build Information ModelD. Building Intelligente Modeling答案解析：（通识知识）《GBT 51235-2017 建筑信息模型施工应用标准》2. 在（）阶段， BIM工程师将依据需求方的要求，对设计部门提交的设计文件和图纸资料进行深入细致的分析，给出各个专业具体化的指标化的设计策略A.初步设计B.深化设计(正确答案)C.结构设计D.施工图设计阶段答案解析：（通识知识）《GB∕T51212-2016 建筑信息模型应用统一标准》3. 模型精细度是指（）A. 根据建筑工程项目的应用需求而分解和交付的最小拆分等级的模型单元。
B. 建筑信息模型中所容纳的模型单元丰富程度的衡量指标。
(正确答案)C. 模型单元在视觉呈现时，几何表达真实性和精确性的衡量指标。
D. 模型单元承载属性信息详细程度的衡量指标。
答案解析：（基础知识）《GB／T 51301-2018 建筑信息模型设计交付标准》4. BIM 技术可以被广泛应用于以下哪些项目阶段?（）A.方案设计、施工图设计B.方案设计、性能分析C.设计、施工D.策划、设计、施工、运维(正确答案)答案解析：（基础知识）《GBT 51235-2017 建筑信息模型施工应用标准》5. 建筑信息模型设计交付标准中规定建筑信息模型的交付协同应包括设计阶段的交付协同和面向应用的交付协同，其设计阶段的交付协同中的项目需求定义过程应由（）完成A.建设方(正确答案)B.提供方C.应用方D.运维方答案解析：（基础知识）《GB／T 51301-2018 建筑信息模型设计交付标准》6. 施工模型不包括（）A.施工图设计模型(正确答案)B.深化设计模型C.施工过程模型D.竣工验收模型答案解析：（基础知识）《GBT 51235-2017 建筑信息模型施工应用标准》7. 根据《建筑工程设计信息模型分类和编码标准》，（）表示的是建筑主体中独立或与其他部分结合，满足建筑主体主要功能的部分A 元素(正确答案)B 数据C 模型D 工作成果答案解析：（基础知识）《GBT+51269-2017+建筑信息模型分类和编码标准》8. 根据《建筑工程设计信息模型分类和编码标准》，建筑信息模型分类表代码应采用（）数字表示A 一位B 二位(正确答案)C 三位D 四位答案解析：（基础知识）《GBT+51269-2017+建筑信息模型分类和编码标准》9. 建筑信息模型及其交付物的命名应简明且易于辨识，模型单元及其属性命名宜符合下列规定，其中错误的是（）A.宜使用汉字、英文字符、数字、半角下划线“_”和半角连字符“-”的组合。
第一章01_01题目简介：题目：几何：同心、对称。
其他：A=C/2+15 参数：B=38， C=108， D=4， E=50， F=15问题：模型体积是多少？（标准答案：62470.37）01_02题目简介：题目：几何：对称、阵列、同心、相切。
参数：A=46， B=95， C=98， D=110， E=8， F=46问题：模型体积是多少？（标准答案：226436.97）题目简介：题目：几何：对称、同心、阵列其他：部分尺寸之间存在方程式关系参数：A=120， B=60， C=36， D=40， E=80， F=8， G=65 问题：模型体积是多少？（标准答案：760773.06）题目简介：题目：几何：对称、同心、阵列、等壁厚（部分区域）参数：A=95， B=72， C=60， D=22， E=72 ， F=120， T=3 问题：模型体积是多少？（标准答案：89017.52）题目简介：题目：几何：相切、对称其他：部分尺寸之间存在方程式关系参数：A=15， B=12， C=3.6， D=17， E=55， F=60， T=2.2问题：模型体积是多少？（标准答案：3634.14）01_06题目简介：题目：几何：对称、同心、相切其他：同色短线等长、同色圆弧等径（黑色除外）参数：A=32， B=160， C=132， D=38， E=9， F=28， G=118， T=6 问题：模型体积是多少？（标准答案：97789.63）01_07题目简介：题目：几何：对称、同心、相切、共线其他：同色短线等长、同色圆弧等径（黑色除外）参数：A=20， B=15， C=60， D=20， E=40， F=90， G=30问题：模型体积是多少？（标准答案：157286.80）01_08题目简介：题目：几何：对称、相切其他：模型中壁厚均为T参数：A=30， B=25， C=128， D=9， E=96， F=7， T=2 问题：模型体积是多少？（标准答案：22579.45）01_09题目简介：题目：几何：对称、同心其他：模型中壁厚均为T参数：A=8， B=66， C=12， D=50， E=56， T=1.2 问题：模型体积是多少？（标准答案：5053.74）01_10题目简介：题目：几何：对称、同心、相切、共线其他：未标注厚度均为T 参数：抽测题参数如下：A=37， B=38， C=21， D=26， E=18， F=34， T=1.3问题：模型体积是多少？（标准答案：16499.05）01_11题目简介：题目：几何：相切、等壁厚参数：A=45， B=92， C=40， D=5， E=30， T=3问题：模型体积是多少？（标准答案：63286.88）01_12参数：A=120， B=30， C=109， D=30， E=20， F=39， G=22， T=4 问题：零件1（壳体）的体积是多少？（标准答案：93447.04）01_13题目简介：题目：几何：对称、等距、相切、同心参数：A=72， B=70， C=22， D=82， E=227， F=102问题：模型体积是多少？（标准答案：259064.03）01_14题目简介：题目：几何：相切、等壁厚、同心参数：A=18， B=45， C=10， D=65， E=15， F=50， T=1.5 问题：模型体积是多少？（标准答案：9039.34）第二章07_01题目简介：内部题目难度级别：B题目：【几何】对称参数：A=24， B=50， C=12， D=15， E=18， F=45， G=37 问题：1、 P1和P2之间的直线距离是多少？2、模型体积是多少？（答案区间为10000～99999）1、（标准答案：35.88）题目简介：题目：【几何】对称、共线参数：A=37， B=30， C=80， D=24， E=15， F=8， T=3 问题：模型体积为多少？（标准答案：14126.39）题目简介：题目：【几何】对称参数：A=52, B=18, C=45, D=76, E=110, F=32, G=72, T=3问题：1、 P1与P2之间的直线距离是多少？2、模型体积是多少？（答案区间为10000～99999）与标准答案相对误差在正负0.5%以内视为正确1、（标准答案：43.81）2、（标准答案：44514.37）题目简介：题目：[几何] 对称、阵列。
经过不知道多少个日夜，终于出来一个雏形了，内容主要是版内的帖子总结，这个为1.0版本，由于时间的问题，内容还不全，以后将不断完善，请大家多多支持！[color=Red]严重申明：此贴版权归simwe全体adams会员，此帖谢绝灌水，故暂时锁贴！[/color]大纲如下：1.adams软件介绍2.adams学习书籍3.软件安装问题4.常见基础问题4.1一般问题4.2有关齿轮副4.3有关凸轮副4.4蜗轮蜗杆模拟4.5有关行星齿轮传动4.6spline5.常用函数5.1函数总体介绍5.2样条函数：akispl，cubspl5.3step函数5.4IF函数5.5impact与bistop函数5.6gforce和sforce函数5.7sensor，acf的应用6.adams与CAD数据转换6.1proe6.2UG6.3catia6.4solidwork6.5其他CAD软件7.flex相关7.1autoflex8.MATLAB和ADAMS联合仿真篇[[i] 本帖最后由andyxin 于2006-12-24 23:20 编辑[/i]][color=Red]一、软件介绍篇[/color]ADAMS是Automatic Dynamics Analysis of Mechanical System缩写，为原MDI公司开发的著名虚拟样机软件。
1973年Mr. Michael E. Korybalski取得密西根大学爱娜堡分校（University of Michigan，Ann Arbor）机械工程硕士学历后，受雇于福特汽车担任产品工程师，四年后（1977）与其它等人于美国密执安州爱娜堡镇创立MDI公司（Mechanical Dynamics Inc.）。
密西根大学对ADAMS 发展具有密不可分的关系，在ADAMS未成熟前，MDI与密西根大学研究学者开发出2D机构分析软件DRAMS，直到1980年第一套3D机构运动分析系统商品化软件，称为ADAMS。
动力学分析（50分）
1.模型简述（抽取中面：6分，准确定义质心位置：4分）
一个悬挂电机的支架，如下图钣金零件。
电机质心位于悬挂孔中心右侧35mm处，电机质量为20kg，结构承受自重。
支架右侧下方四个孔通过螺栓固定在刚体上。
模型长度单位为mm，支架厚度为4mm。
具体文件见：BRACKET4MM.X_T
2.支架材料（5分）
⏹E=200GPa，ν=0.295，ρ=7.83e-6Kg/mm3
3.单元类型
⏹壳单元
4.网格要求（全映射网格15分，边缘出现三角形数目小于5%的12分，三角形单元数目
大于总数目的5%不得分）
⏹三角形单元数目应小于单元总数目的5%
5.边界条件
⏹底部四个螺栓孔边缘固定约束
⏹静态分析：结构承受自重
6.分析要求
⏹静力分析
⏹模态分析
7.计算结果要求
⏹电机质心在静态分析中的位移（10分）
⏹输出结构的前10阶自然振动频率以及前四阶振形图片（10分）
报告要求：
1.输出模型图片（JPG格式），显示质心位置。
2.材料定义
注意使用一致的单位制，由于长度单位使用的是mm，所以应使用E= ，ν= ，ρ=。
3.输出网格划分后的有限元模型图片
4.按计算结果要求生成结果报告。
ADAMS 期末大作业班级：机械城轨2班学号：20127739姓名：曹乃容目录I ADAMS教材第七章第六题 (3)一、创建宏 (3)二、执行 (3)三、创建循环 (5)II 《机械原理》教材P30图2-11 (7)该机构的简图 (8)一、ADAMS建模过程 (8)二、添加运动关系 (9)III 课程学习心得体会 (10)I ADAMS教材第七章第六题一、创建宏点击工具-宏-编辑-新建，输入代码二、执行1）点击工具-命令浏览器-弹出对话框。
选择part-replicate-single2）如图修改变量3）OK三、创建循环点击工具-宏-编辑-新建，如图所示输入代码。
四、执行1）点击工具-命令浏览器-弹出对话框。
选择part-replicate-multi再度确定每个阵列体之间的距离2）OKII 《机械原理》教材P30图2-11该机构的简图一、ADAMS建模过程1）在ADAMS中按照顺序建立机架（ground），连杆1、2、3. 建立的模型如下图所示2）添加运动关系。
机架与连杆的转动副连接1、2、3三杆的转动副连接。
3）添加驱动4）该机构的实际意义可作为机器人的走行关节，可以被设计成其他多种的机构。
III课程学习心得体会通过本学期的ADAMS课程学习，我掌握了一定的虚拟样机的仿真技术。
这使得很多大型产品和设备的虚拟机调试成为现实。
我深感这个软件的神奇。
同时在学习这门课程时我感到没有三维建模基础的压力。
MSC ADAMS软件竞赛试题第一部分选择题，每题2分，共30分
1.利用以下哪个函数能够得到状态变量的实时值
A.VALAT
B.ARYVAL
C.DIF1
D.VARVAL
2.Adams 屮1transient1分析类型
A.运行quasi-static 仿真
B.根据系统中自由度的数量运行对应的仿真类型
C.运行没有定义终止时间的仿真
D.以上都不是
3.Adams/Solver屮的ACTIVATE命令不能对以下哪个对象进行操作
A.MARKER
B.SFORCE
C.MOTION
D.SENSOR
4.BUSHING 移去：
A.6个自由度
B.1至6个自由度
C.0个自由度
D.以上均不正确
5.冲击函数impact(q,q',qO,k,e,c,d)屮q0 的含义
A.两个对象之间实际的距离
B.弹性力指数
C.触发距离
D.阻尼力完全起作用的斜坡距离
6.Adams屮部件的特性不包含
A.质量转动惯量
B.初始的位置和方向(PCS)
C.初始的速度
D.儿何尺寸
7.以下哪个功能不需要使用C++求解器
A.一般刚性体接触碰撞
B.GCON约束
C.Run-time Clearance
D.以上均不需要
8.Joint Motion约来驱动不能添加在以下哪个约來副上：
A.Translational
B.Revolute
C.Cylindrical
D.Spherial
9.关于Adams中线性化分析说法不正确的是
A.ADAMS/Solver必须在静平衡位置对系统进行线性化
B.从线性化的方程中，你可以进行线性化系统的特征值分析，得到系统的特征值和特征矢量
C.线性化可以将系统的固有频率和模态振型的可视化。
D.系统线性化结果可以与实际试验数据或FEA分析结果进行比较。
10.关于SENSOR说法正确的是
A.监视约束反力一旦超过某个指定的值，将约束失效。
B.监视两个部件之间的距离，在其发生接触之前，减少仿真步长以避免求解发散问题。
C.如果使用脚本式仿真，传感器可以终止当前的仿真步骤并继续执行后续仿真脚本的命令。
D.以上说法均正确
11.关于Adams中部件质量特性的说法不正确的是：
A.使用从CAD软件生成的几何外形(IGES、STL等等)可能会导致不精确的质量特性。
B.特别小的质量和转动惯量将导致非常低的系统频率。
C.使用aggregate mass工具可以快速的检查系统的质量和转动惯量。
D.使用Table Editor可以快速的进行检查并处理每个部件的质:W:和转动惯:W:方而可能存在的问
题
12.Adams中对对象不能直接定义的测量为
A.CM position
B.两个物体之间的夹角
C.Spring Force
D.Kinetic energy
13.样条函数AKISPL(x,z,splineJord)中iord 的含义
A.第一个独立变量
B.第二个独立变量
C.插值点处的求导阶数
D.以上均不正确
14.Adams中.gra文件为
A.Adams/Postprocessor 的动画数据
B.系统中缺省计算的测量值
C.以表格形式输出的数裾
D.以上均不正确
15.以下那种情况，静平衡求解会失败
A.静平衡位置远离初始位置
B.在系统中有未约束部件
C.第一和第二选项
D.以上均不正确
第二部分操作题，共70分
揀作14题所使川的单位均按照Adams的MMKS单位制执行。
根据要求将盂要提供的结果按照次序整理到一个Word文档中，并将各模型以CMD格式输出，所有文件压缩后发送。
考题在Adams2008 上测试完成没有问题。
1.摩擦应用：
在Adams/View屮创建如下蕪木模型:
止视阁
右视图
其屮，网格间距为50mm,两条白线交叉点为全局坐标原点。
黄色部件为转台，名称为base,巾网格点计算关键点坐fe;靓色圆柱为支柱，名称为strut,半径与高度由网格点计算获得；红色部件力液压缸，名称力cyl，尺、j•力(650.0mm),(100.0mm),(200.0mm); 绿色部件为活塞杆，名称为pis,尺寸为(650.0mm),(60.0mm),(160.0mm);所有部件的质量，转动惯
量和质心位置按默认设貫。
（4分）
转台与大地间定义转动关系，绕其中心竖直轴可一秒转一圈；支柱与转台固结；液压缸同支柱间可绕全局Z轴转动，并可从初始状态到0.5秒吋间内，外端向上翘起45度；活塞杆可沿液压缸长轴从0.5秒至lj 1秒时间内向外伸出500mm；（10分）
1）仿真1秒，500步，将仿真动画的第458帧以」PG格式输出；（5分）
2）在活塞杆同液压缸间的约束和液压缸同支柱间的约束上添加摩擦，摩擦参数使用默认值。
仿真1秒，500步，绘制活塞杆同液压缸间摩擦力随时间的历程曲线；绘制活塞杆质心相对液压缸定位Marker 点沿其X方向的相对位移曲线；（6分）
3）以活塞杆同液压缸间摩擦力为研究对象，进行4次1秒，500步的仿真，每次分别针对摩擦力屮的，preload, Reaction Force, Bending Moment，Torsional Moment 某屮之一为研究对象，将这四条时间历程曲线绘制在一个图表中，并分析在本项目中哪些是摩擦力的主要成分？（10分）
4）以活塞杆同液压缸间摩擦力为研究对象，再进行2次1秒，500步的仿真，分别调整overlap will 项目为increase,decrease，并保证input forces to friction 下只勾选bending moment 项，绘制摩擦力随时间的历程曲线，并与上一步中对应的bending moment曲线对比，说明造成曲线状态差异的物理含义。
（5分）
5）以活塞杆同液压缸间摩擦力为研宂对象，获取摩擦系数随时间的历程曲线，如何调整后付在获得的曲线上同时找到对应的静摩擦系数和动摩擦系数的信息？给出仿真脚本。
（6分）
2.函数应用：
创建如下图模型：
其中，尺寸及关键点位置信息根据网格点计算，网格间距为50mm。
小球名称，质量，转动惯量和质心位置按照默认没置，在无重力环境下仿真。
利川Adams函数功能，创建一个力元，保证小球从当前原点位置向上运行到100mm，向下运行到-100mm 吋都受到该力的作用，而在这200mm范围内不受该力作用，当然，为了保证小球可以完成这种运动需要定义一个点驱动，使用正弦函数，保证周期为1秒钟，幅值根据上述运动要求确定。
（10 分）
关于力元规律的定义，要求分别使用如下两种方式，这里给出部分参数：
1）碰撞函数（6分）
stiffness coefficient:le5;
stiffness force exponent:1.5;
damping coefficient:10;
low trigger for displacement variable:O;
high trigger for displacement variable:200;
damping ramp-up distanced;
进行1秒500步仿真，绘制小球的竖直位移时间历程曲线和力元的时间历程曲线。
2）if函数（8分）
可以基于前面碰掩函数完成，碰撺参数相同，要求进行1秒钟500步仿真，利用函数测量功能绘制出该
力元的时间历程曲线，并给出测量时使用的具体函数表达式内容。
