水力射流泵原理

射流泵工作原理射流泵是一种利用射流原理进行液体输送的装置。

它主要由喷嘴、进口管道、扩散室和出口管道组成。

通过高速流体射出喷嘴，产生的动能转化为静压能，从而产生负压，使液体被吸入进口管道，经过扩散室扩大流道面积，降低流速，最终通过出口管道排出。

射流泵的工作原理可以分为三个阶段：吸入阶段、加速阶段和排出阶段。

1. 吸入阶段：射流泵的喷嘴通过高速流体射出，产生的动能转化为静压能，形成负压区域。

当负压区域与液体接触时，液体被吸入进口管道。

这个过程类似于吸管吸水的原理。

2. 加速阶段：液体进入扩散室后，由于扩散室内的流道面积增大，液体流速减小，从而使液体的静压能增加。

这个过程类似于水流通过河床变宽，流速减小，水位升高的现象。

3. 排出阶段：当液体通过扩散室后，流速减小，静压能增加，液体被推向出口管道。

由于出口管道的截面积较小，液体流速增加，静压能减小，最终排出射流泵。

射流泵的工作原理基于连续质量守恒和能量守恒定律。

通过喷嘴产生的高速流体射出，使液体产生负压，从而实现液体的吸入和排出。

射流泵具有结构简单、无机械运动部件、无泵轴密封等优点，适用于输送低粘度液体和悬浮颗粒。

射流泵的应用广泛，例如污水处理、化工生产、冶金工业等领域。

在污水处理中，射流泵可以用于提升污水、混合污水和搅拌池的循环。

在化工生产中，射流泵可以用于输送化工液体、混合反应物料。

在冶金工业中，射流泵可以用于冷却、喷淋和清洗设备。

总之，射流泵是一种基于射流原理的液体输送装置，通过喷嘴产生的高速流体射出，形成负压区域，实现液体的吸入和排出。

它具有结构简单、无机械运动部件等优点，广泛应用于污水处理、化工生产、冶金工业等领域。

一、工作原理及结构水力射流泵装置的泵送是通过两种运动流体的能量转换来达到的。

地面泵提供的高压动力流体通过喷嘴把其位能(压力)转换成高速流体的动能;喷射流体将其周围的井液从汇集室吸人喉道而充分混合,同时动力液把动量传给井液而增大井液能量,在喉道末端,两种完全混合的流体仍具有很高的流速(动能),此时,它们进人一扩散管通过流速降低而把部分动能转换成压能,流体获得的这一压力足以把自己从井下返出地面,其结构原理如图1。

图l水力射流泵工作原理图二、工艺特点水力射流泵主要由井下系统和地面系统组成。

地面系统以分离产出流体作为动力液,除去动力液中的游离气和固体,加人化学剂处理动力液,在足够的压力下循环动力液,操作井下射流泵;井下系统用来连接地面设备和井下装置,为动力液和产出流体流人、流出井下泵提供必需的通路。

水力射流泵的井下系统工作时无动力部件,喷嘴和喉道用特殊材料制成,因此井下设备有较高的可靠性,且维修周期长、费用低,还能在高温、高气液比、出砂和腐蚀等复杂条件下工作。

泵挂深度和排量的变化范围大,通过更换不同的喷嘴、喉道组合调节......水力活塞泵与射流泵抽油的工作原理压力变送器解释说，水力活塞泵是一种液压传动的无杆泵抽油装置。

它由地面泵组、井口装置和管线系统、水套加热炉、沉淀罐及井下水力活塞泵机组等部分组成。

水力活塞泵一般用稀油作动力液，用本井或邻井的原油经分离器脱气，经过水套加热炉加热至60℃左右，进人沉淀罐，然后吸人高压三缸柱塞泵，加压后的高压原油(称为动力液)经过井口的四通阀进人油管，推动并下水力活塞泵组的马达和靠连杆连成一体的下端抽油泵活塞上下往复运动，抽汲井中原油。

水力活塞泵的种类很多，有双作用水力泵、差动式水力泵和速控式单作用水力泵等。

它适用于深井、定向井、结蜡井、稠油井，以及条件较复杂的油井。

压力变送器调查说，射流泵是一种结构简单、体积小、制造方便的无杆抽油装置。

它由打捞头、胶皮碗、出油孔、扩散管、喉管、喷嘴和尾管组成。

射流泵工作原理射流泵是一种常用的流体输送设备，它通过利用射流原理将高速流体能转化为压力能，实现流体的输送。

射流泵的工作原理主要包括三个方面：射流效应、能量转换和流体输送。

1. 射流效应射流效应是射流泵工作的基础。

当高速流体从喷嘴中喷出时，会产生一个向前的冲击力，这个冲击力可以将周围的流体推动起来。

射流效应的产生与贝努利原理有关，即高速流体的速度增加，压力就会降低。

通过喷嘴中的高速流体，射流泵可以产生足够的冲击力，推动周围的流体向前流动。

2. 能量转换射流泵利用射流效应将高速流体的动能转化为压力能。

当高速流体冲击到静止的流体时，它会将动能传递给周围的流体，使其获得一定的动能。

在这个过程中，高速流体的速度减小，而静止流体的速度增加，从而使得静止流体的压力增加。

这种能量转换的过程可以实现流体的输送。

3. 流体输送射流泵利用能量转换的原理将流体推向需要输送的方向。

当高速流体冲击到静止流体时，它会产生一个压力波，这个压力波会向前传播，推动周围的流体一起向前流动。

通过控制喷嘴的尺寸和形状，可以调节射流泵的流量和压力。

射流泵的工作原理可以通过以下实例来说明：假设有一个射流泵系统，包括一个喷嘴和一个管道。

当液体从喷嘴中喷出时，它会产生一个高速流体射流。

这个射流会冲击到管道中的静止液体，将动能转化为压力能，并将静止液体推向管道的出口。

通过控制喷嘴的尺寸和形状，可以调节射流泵的流量和压力，从而满足不同的流体输送需求。

射流泵具有以下优点：1. 结构简单，操作方便。

2. 可以实现高压力和大流量的流体输送。

3. 适合于各种流体，包括液体、气体和悬浮颗粒等。

然而，射流泵也存在一些局限性：1. 射流泵的效率较低，能量转换率普通在30%到40%之间。

2. 喷嘴和管道的磨损较大，需要定期维护和更换。

3. 对于粘稠流体和颗粒含量较高的流体，射流泵的效果较差。

总之，射流泵是一种利用射流效应实现流体输送的设备。

通过射流效应、能量转换和流体输送三个方面的工作原理，射流泵可以将高速流体的动能转化为压力能，实现流体的输送。

射流泵结构及工作原理水力射流泵是一种射流泵是一种工作原理基于水力原理的水泵，又称水力射流泵。

其结构简单，没有机械运动部件，只需要水流动能，能够将低压水转化为高压水，常常用于水力工程、排污、喷洒等领域。

射流泵的结构主要由喷嘴、转向管、放水管和射流管组成。

喷嘴是射流泵中的核心部件，一般由高强度材料制成，形状为锥体，底部有进水口，顶部是喷嘴出水口。

喷嘴进水口与进水管相连，射流管与放水管相连。

转向管是连接放水管和喷嘴的管道，其作用是使水流发生方向改变，从而产生静水压力。

转向管的角度和形状会影响水流的压力和速度。

放水管一端与转向管相连，另一端用于放水，使沿射流管产生的高速水流形成有向冲击力。

射流管一端与喷嘴相连，另一端与放水管相连。

射流管中通过水流动能转移，将低压水流转化为高压水流，并且形成射流，以产生动能。

射流泵的工作原理是基于水力原理的。

进水管内的水流由于喷嘴的限制而加速，形成高速水流，使得水流动能增大。

当高速水流通过转向管折线转向时，水流动能无法完全转化为动压能，形成了一部分剩余的动能，这就产生了水流冲击力和压力。

放出的高压水直行水流与反向水流相冲，沿着射流管形成强大的射流。

这种排水方式的优点是能够通过水流动能来产生高压水流，无需其他能源，利用了自然的水力资源，节省了能源成本。

另外，射流泵结构简单，没有机械运动部件，故维护成本低，使用寿命长。

同时，射流泵在运行时具有较高的运行效率，能够达到较高的工作能力。

然而，射流泵也存在一些缺点。

由于射流泵需要有一定的水头才能产生高压水流，因此其适用范围具有一定的局限性。

此外，射流泵的使用也受到水流速度和管道长度等因素的影响。

总之，射流泵是一种基于水力原理工作的水泵，能够将低压水流转化为高压水流。

其结构简单，工作效率高，节省能源成本。

但其使用范围受到一定的限制，适用于特定的场合。

射流泵工作原理射流泵是一种利用高速射流产生的负压效应来实现液体输送的装置。

其工作原理基于贝努利原理和连续介质动力学理论。

1. 贝努利原理贝努利原理是流体力学中的基本原理，它描述了流体在不同速度下的压力变化。

根据贝努利原理，当流体在一个管道中流动时，速度增加时，压力就会降低。

射流泵利用了这个原理来实现液体的吸引和输送。

2. 射流泵的构造射流泵主要由两部分组成：喷嘴和吸液管。

喷嘴是射流泵的关键部件，它通过一个细小的出口将液体喷射出来，形成高速的射流。

吸液管连接在喷嘴的一侧，用于吸取被喷射出的液体。

3. 射流泵的工作过程当射流泵开始工作时，液体被喷射出来形成高速的射流。

由于射流的速度较高，根据贝努利原理，射流周围的压力会降低。

这个负压区域将吸引周围的液体进入射流中，形成连续的液体流动。

4. 射流泵的优点射流泵具有以下几个优点：- 简单且结构紧凑，易于安装和维护。

- 不需要额外的动力源，只需利用液体的动能即可工作。

- 可以输送各种类型的液体，包括固体颗粒和高粘度液体。

- 没有旋转部件，因此不易受到磨损和堵塞。

5. 射流泵的应用领域射流泵广泛应用于各个领域，包括：- 污水处理和污泥输送：射流泵可以有效地将污水和污泥从一处输送到另一处。

- 化工工艺中的液体混合和搅拌：射流泵可以将不同的液体混合在一起，实现化学反应或物质的溶解。

- 矿山和石油行业中的液体输送：射流泵可以输送含有固体颗粒或高粘度液体的混合物。

- 消防系统中的水供应：射流泵可以通过吸取周围的液体来提供高速的水流，用于灭火或清洗作业。

总结：射流泵是一种利用高速射流产生的负压效应来实现液体输送的装置。

它通过喷射出高速射流形成负压区域，吸引周围的液体进入射流中，实现连续的液体流动。

射流泵具有结构简单、易于安装和维护的优点，广泛应用于污水处理、化工工艺、矿山和石油行业以及消防系统等领域。

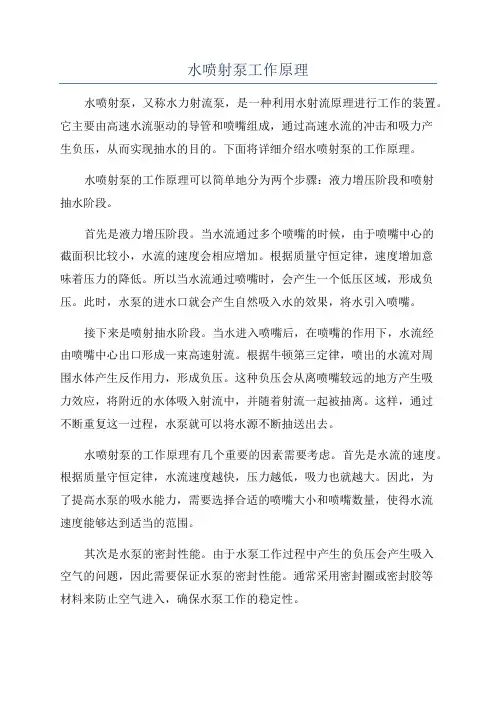

水喷射泵工作原理水喷射泵，又称水力射流泵，是一种利用水射流原理进行工作的装置。

它主要由高速水流驱动的导管和喷嘴组成，通过高速水流的冲击和吸力产生负压，从而实现抽水的目的。

下面将详细介绍水喷射泵的工作原理。

水喷射泵的工作原理可以简单地分为两个步骤：液力增压阶段和喷射抽水阶段。

首先是液力增压阶段。

当水流通过多个喷嘴的时候，由于喷嘴中心的截面积比较小，水流的速度会相应增加。

根据质量守恒定律，速度增加意味着压力的降低。

所以当水流通过喷嘴时，会产生一个低压区域，形成负压。

此时，水泵的进水口就会产生自然吸入水的效果，将水引入喷嘴。

接下来是喷射抽水阶段。

当水进入喷嘴后，在喷嘴的作用下，水流经由喷嘴中心出口形成一束高速射流。

根据牛顿第三定律，喷出的水流对周围水体产生反作用力，形成负压。

这种负压会从离喷嘴较远的地方产生吸力效应，将附近的水体吸入射流中，并随着射流一起被抽离。

这样，通过不断重复这一过程，水泵就可以将水源不断抽送出去。

水喷射泵的工作原理有几个重要的因素需要考虑。

首先是水流的速度。

根据质量守恒定律，水流速度越快，压力越低，吸力也就越大。

因此，为了提高水泵的吸水能力，需要选择合适的喷嘴大小和喷嘴数量，使得水流速度能够达到适当的范围。

其次是水泵的密封性能。

由于水泵工作过程中产生的负压会产生吸入空气的问题，因此需要保证水泵的密封性能。

通常采用密封圈或密封胶等材料来防止空气进入，确保水泵工作的稳定性。

最后是水泵的设计和使用条件。

水泵的设计需要根据具体的工作场景来确定，包括水源的位置、水的流量和压力等。

同时，在使用过程中，也需要定期进行维护保养，保证水泵的正常运行以及延长使用寿命。

水喷射泵具有结构简单、使用方便等优点，可以广泛应用于农田灌溉、生活用水和工业供水等领域。

但是，由于水的密度和黏度较小，所以水泵的吸水高度以及扬程都有一定的限制。

因此，在实际应用中需要根据具体情况选择合适的水泵类型。

射流泵工作原理射流泵是一种利用高速流体射流原理进行液体输送的设备。

它通过将高速流体射流与被输送液体混合，利用射流动能将被输送液体抽吸和加压，从而实现液体的输送和增压。

1. 工作原理射流泵主要由喷嘴、混合室和扬程管组成。

工作时，通过泵体进口的液体被喷射嘴喷出，形成高速射流。

射流与混合室内的被输送液体混合，产生动能转换。

由于射流速度较高，产生的动能转换效果很好，使被输送液体产生较高的压力，从而实现液体的输送和增压。

2. 工作过程射流泵的工作过程可以分为三个阶段：吸入阶段、混合阶段和排出阶段。

2.1 吸入阶段在吸入阶段，泵体进口处的被输送液体被喷射嘴喷出，形成高速射流。

射流产生的负压将被输送液体从源处吸入射流泵。

2.2 混合阶段在混合阶段，射流与混合室内的被输送液体混合，形成混合流体。

射流的高速动能转换为混合流体的压力能，使混合流体的压力增加。

2.3 排出阶段在排出阶段，混合流体被排出射流泵，经过扬程管进入目的地。

由于混合流体的压力已经增加，能够将被输送液体输送到较高的地方或远距离。

3. 优点和应用射流泵具有以下优点：- 结构简单，没有机械转动部件，维护成本低。

- 可以输送高浓度、高粘度的液体。

- 可以输送含有固体颗粒的液体。

- 可以实现长距离和大流量的输送。

射流泵广泛应用于以下领域：- 石油化工行业：用于输送原油、炼油过程中的各种液体。

- 钢铁行业：用于输送熔融金属、冷却剂等。

- 矿山行业：用于输送矿浆、矿渣等。

- 清洁能源行业：用于输送生物质燃料、废弃物液体等。

总结：射流泵利用高速射流原理实现液体的输送和增压。

其工作原理简单，结构紧凑，适用于输送高浓度、高粘度液体和含有固体颗粒的液体。

在石油化工、钢铁、矿山和清洁能源等行业有广泛应用。

射流泵在液体输送领域具有重要的地位和应用价值。

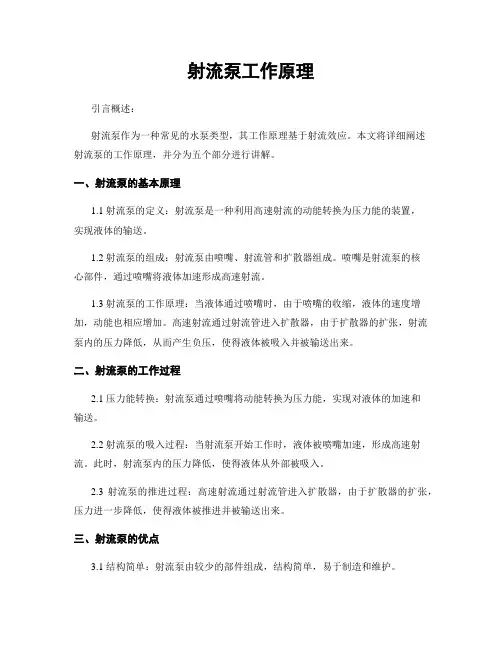

射流泵工作原理引言概述：射流泵是一种常见的液体输送设备，广泛应用于工业领域。

它通过利用射流原理将高速流体能转化为压力能，实现液体的输送。

本文将详细介绍射流泵的工作原理，包括其工作原理的五个大点。

正文内容：1. 射流泵的基本原理1.1 射流泵的结构组成射流泵主要由喷嘴、进口管道、扩散器和出口管道组成。

喷嘴是射流泵的核心部件，通过喷射高速流体来产生负压，进而实现液体的吸入和输送。

1.2 射流泵的工作流程射流泵的工作流程包括两个阶段：吸入阶段和排出阶段。

在吸入阶段，喷嘴通过喷射高速流体产生负压，使液体从进口管道中被吸入。

在排出阶段，喷嘴住手喷射，液体通过扩散器和出口管道被排出。

1.3 射流泵的工作原理射流泵的工作原理基于贝努利定律和连续性方程。

当高速流体从喷嘴中喷射出来时，由于速度增加，压力降低，形成负压区域。

液体在负压作用下被吸入，然后通过扩散器和出口管道被排出。

2. 射流泵的性能影响因素2.1 喷嘴形状和尺寸喷嘴的形状和尺寸会影响射流泵的负压能力和液体的吸入速度。

较小的喷嘴尺寸可以产生更高的速度和更大的负压，但也会增加阻力和能量损失。

2.2 流体性质流体的性质，如黏度和密度，会影响射流泵的工作效率。

黏度较高的流体味增加阻力和能量损失，从而降低射流泵的性能。

2.3 进口管道和出口管道设计进口管道和出口管道的设计对射流泵的性能也有影响。

合理的管道设计可以减小阻力和能量损失，提高射流泵的效率。

3. 射流泵的应用领域3.1 工业领域射流泵广泛应用于工业领域，用于输送各种液体，如水、油和化学品。

它在化工、石油、食品等行业中发挥着重要作用。

3.2 农业领域射流泵也被应用于农业领域，用于灌溉和农田排水。

其高效的液体输送能力可以满足农田灌溉的需求。

3.3 污水处理领域射流泵在污水处理领域也有广泛应用，用于输送和搅拌污水。

其高速喷射的能力可以有效地搅拌污水中的沉淀物，提高处理效果。

总结：综上所述，射流泵通过利用射流原理将高速流体能转化为压力能，实现液体的输送。

射流泵的工作原理介绍射流泵是一种常用的流体泵，它利用射流原理将流体加速而产生高压。

下面我们将详细介绍射流泵的工作原理。

1. 射流泵的组成射流泵由喷嘴、驱动液流入口、泵体以及出口等组成。

其中，喷嘴起到加速液体流动的作用，泵体则是将驱动液体转化为高压液体的关键部分。

2. 射流泵的工作原理射流泵的工作原理基于质量守恒和动量守恒原理。

当驱动液体进入射流泵并经过喷嘴时，流体被加速并形成射流。

这个射流与环境中的静止液体相互作用，产生反作用力。

根据牛顿第三定律，相等大小的反作用力会使静止液体产生相反方向的速度，形成高压液体。

3. 射流泵的工作周期射流泵的工作可以分为周期性的加速、冲击和减速过程。

当驱动液体进入射流泵时，喷嘴的射流会加速环境中的液体，形成冲击力。

在喷嘴以外的区域，射流开始减速，达到一定距离后，射流停止减速并维持一定速度。

在这个过程中，射流与环境液体之间的动量传递导致环境液体产生高压。

4. 射流泵的特点与应用射流泵具有结构简单、操作可靠、无需传动装置等特点。

它广泛应用于各个领域，如石油工业、化工工业、冶金工业等。

射流泵常用于加压输送和提升液体，能够以较高的流量和较低的能耗完成工作。

5. 射流泵的优缺点射流泵的优点是没有移动的部件，因此维修和保养都相对较为简单。

同时，射流泵能够适应高温、高粘度和腐蚀性液体。

然而，射流泵的效率相对较低，部分液体会直接排入环境中，造成能源的浪费。

6. 射流泵的发展趋势射流泵在设计和材料选择方面有了较大的进步。

新型射流泵采用特殊材料和外形设计，提高了泵的效率和使用寿命。

此外，一些新技术也被应用于射流泵中，如能量回收技术和控制系统的改进，进一步提高了射流泵的性能。

总结起来，射流泵是一种利用射流原理产生高压的流体泵。

通过喷嘴加速驱动液体形成射流，与环境液体相互作用产生反作用力，从而实现液体加压。

射流泵具有结构简单、维修方便等优点，广泛应用于各个行业。

随着技术的不断进步，射流泵的性能和效率也在逐步提高。
