通用技术 工艺 习题

高中通用技术试卷一、单选题1．如图A所示的榫卯结构，构件1的结构如图b所示。

下列构件2的设计方案中正确的是（）A．B．C．D．如图所示是上题图中的摆杆AB、连接杆DE与木质车库门连接处的连接件。

其中图a为加工前所划的加工线，图b是加工后的连接件。

小明在通用技术实践室用宽、厚尺寸正好，长略有冗余的钢板加工该连接件。

请根据题图完成小题。

2．下列是小明设计该零件加工流程时进行的分析，其中不合理的是（）A．可以先划对称线和中心线，再划弯折线和轮廓线，最后冲眼B．加工外形轮廓时，可依据划出的轮廓线进行锯割，然后锉削半圆弧面C．为提高效率可依次连续钻三个圆孔，再进行弯折定形D．弯折后再划两侧销轴孔定位线，钻孔时U 型槽口中间可垫上合适木块用平口钳夹持再行钻孔3．加工该零件时，下列操作中不正确的是（）A．划轮廓线时，轮廓尺寸不应包含锉削余量B．锯割时，可用曲线锯沿着外轮廓线的外沿小心锯割C．装夹钻头时须用专用工具夹头钥匙紧固钻头，钻孔时不允许戴手套D．中间通孔（固定在车库门上）表面若需倒角，可用大一号的钻头表层浅钻4．某零件的立体图如图甲所示，转动一定角度之后，向主视方向进行正投影，得到图乙。

此时，俯视方向的正投影是（）A．B．C．D．5．如图所示是一款多功能电源插线板，下列关于该插线板的评价中，合理的是（）A．既能放手机，又能充电，符合设计的实用原则B．多种插口组合在一起，符合设计的道德原则C．插线板呈圆形，符合设计的技术规范原则D．外壳材料绝缘，符合设计的可持续发展原则6．如图所示是小明设计的一种简易冲压机模型。

电机转轴带动驱动轮，驱动轮带动连杆(图中未画出连杆，连杆分别与销轴1、销轴2、销轴3连接)，使冲压杆在冲压槽中做上下往复运动。

下列冲压机连杆设计合理的是（）A．B．C．D．7．如图所示的一款手持电动螺丝刀，配有8个精密批头和22个常用批头。

下列关于该工具的说法中，不恰当的是（）A．电动螺丝刀的应用，体现了技术解放人的作用B．功能的实现依赖无级调速技术，体现设计促进技术的革新C．改进夹头，采用双保险夹头设计，体现设计的创新原则D．具有电量显示功能，余电一目了然，体现设计的实用原则8．如图所示的冲压机模型中有构件损坏，工作过程如下：电机转动，从而带动曲柄转动，连杆1 随之产生相应动作，并传动给冲压杆沿着卡槽做上下运动，压紧或松开工件。

专题四模型与工艺考点一模型与材料1.(2021诸暨中学期末,16)不同的模型起不同的作用,其中可用于研究人机关系的是() A.概念模型 B.结构模型C.功能模型D.展示模型答案 C2.(2022镇海中学仿真,3)小明在通用技术课上设计了一个方凳,想用厚度合适的木板做四条尺寸为420 mm×50 mm×50 mm 的凳腿(如图所示),下列下料方案中最合适的是()答案 D3.(2021北斗星盟联考,8)新型材料“碳纤维”没有金属材料的疲劳问题,可作为航空材料。

如表所示是碳纤维(后三行)与金属材料的性能对比表,下列说法不正确的是()A.相较于金属材料,碳纤维的优点是轻,密度一般在1 400~2 000千克每立方米B.碳纤维抗拉强度高于相同横截面积的金属材料,具有密度小、强度高、抗疲劳能力强的优点C.塑料、橡胶、木材、陶瓷属于非金属材料,碳纤维属于金属材料D.碳纤维常用于制造飞机的外壳、火箭的燃料储藏罐等,为设计提供了更广泛的发展空间答案 C考点二工艺1.(2021浙江Z20联盟联考,5)小明用厚度为3 mm的钢板加工如图所示的零件,下列加工工艺中工具选择不合理的是()A.划线:划针和划规B.锯割:手锯和平口钳C.钻孔:台钻和手钳D.锉削:半圆锉和台虎钳答案 B2.(2021温州3月适应考,5)通用技术课上,小明设计了如图所示的零件(厚度为5 mm),其中R14圆弧左端与斜线相切。

小明加工该零件时,下列加工工艺及其部分工具选择不合理的是()A.R14圆弧划线需要:划规、钢直尺B.扇形孔钻孔需要:ϕ8麻花钻、平口钳C.外轮廓锯割需要:手锯、台虎钳D.R3.5圆弧锉削需要:平锉、角尺答案 B3.(2023届百校联盟联考,5)下列关于木工工艺说法中错误的是()A.画线时要把没有疵点的木料面作为正面B.切割较宽木板时一般用板锯C.使用电钻钻孔时,均匀施加压力直至钻通D.凿削打凿子时,一手应紧握凿柄,不要让凿子左右摆动答案 C4.(2023届山水联盟联考,5)小明设计了如图所示的工件,小明使用木料加工该零件,下列说法正确的是()A.为了减小湿度、温度对零件尺寸的影响,应选用实木B.加工流程为:画线→钻孔→锯割→锉削C.画线时需要用到墨斗、钢直尺、画线规等D.采用钢丝锯锯割外轮廓答案 B5.(2022湖丽衢三地二模,5)通用技术课上,小明设计了如图所示的零件。

第四章实现方案和评价设计第一节工艺练习题一、选择题1.我们把技术活动中的加工程序和方法称为工艺。

下列关于工艺的说法正确的是（）A．加工的目的，就是要改变材料的大小、形状、外观或性质，以符合产品所需的设计要求B．如果使用同样的原材料，即使工艺不同，制作出来的产品也是完全一样的C．技术活动可以不需要工艺，产品制作更不需要工艺D．所有的产品制作工艺都是相同的2.小强家的木质书桌桌面已经严重掉漆，而且有很多地方坑洼不平，他决定对桌面进行简单的维修。

下列维修流程中最合理的是（）A．刨平打磨上漆 B．上漆打磨刨平C．上漆刨平打磨 D．打磨上漆刨平3.古瓷修复是一项很难的技术，不仅需要运用现代化的材料、手段和机械，还要跟传统工艺相结合。

这说明技术具有（）A．复杂性 B．创新性 C．专利性 D．两面性4.生活中的木板凳大都采用榫卯连接，而不采用钉连接。

主要是因为使用榫卯连接比钉连接可使板凳的（）A．强度更大 B．稳定性更好 C．技术难度降低 D．更省时5.下列操作中工件夹持和操作方法都正确的是（）6.磨麻花钻头时，选用的工具是（）A．① B．② C．③ D．④7.如图所示为某师傅在加工工件的场景，下列说法正确的是（）A．木工师傅在加工零件 B．钳工师傅在加工零件C．车工师傅在加工零件 D．工人师傅在铸造零件8.材料世界是一个丰富的世界，各种材料的加工都有其特定的工艺。

对材料的加工包括划线、锯割、锉销、钻孔、攻内螺纹和套外螺纹等，这指的是（）A．金属材料 B．木质材料 C．塑料材料 D．纸质材料9.如图所示是用可再生纸板制作的台灯，采用折叠结构方便组装。

以下可以作为该台灯连接件的是( )A．膨胀螺丝 B．螺栓螺母 C．铁钉 D．钢钉10.加工制造领域的常用工艺包括木工工艺、钳工工艺、机械加工工艺、焊接工艺等。

下列属于木工工艺的是（）A．锯割、刨削木板 B．在铁板上钻孔 C．焊接铁架 D．粘接塑料管11.表面涂饰是指在工件表面施以装饰性或保护性处理的加工方法，不同材料有不同的涂饰方法。

工艺常识教学设计知识要点：1、常见工艺分类：加工工艺、装配工艺、检测工艺、铸造工艺，表面加工工艺等。

2、常用工艺：木工工艺、钳工工艺、机械加工工艺、焊接工艺、铸造工艺、锻造工艺、冲压工艺等等。

3、金属材料的加工工艺划线：划出基准——划尺寸线——划轮廓线——冲眼（了解工具划线）锯割：割断金属材料，了解操作要领挫削：少量切削，加工小的面钻孔：台钻，麻花钻连接：常用连接方法：铆接、黏接、焊接、螺栓、螺母、平头螺丝、元宝螺帽、垫圈、弹簧垫圈4、工具及设备（1）木工工具及其设备①木工使用的量具有：钢卷尺、直尺、角尺、钢直尺②木工画线工具有：木工铅笔、木工圆规、画线规、墨斗等③木工常用设备：工作台、钻孔机、带锯床、平刨机、木工车床等④锯、刨、凿、羊角锤、锉刀、钉冲等等（2）钳工工具及设备①钳工手工工具及量具：划线工具：划针、划规、样冲、角尺、钢直尺、手锤、錾子、锉刀攻丝工具：手用丝锥和攻丝绞手，用于在孔内加工螺纹套丝工具：板牙及板牙架，用于在轴或杆上加工螺纹②钳工常用的基本设备：钳台、虎钳、砂轮机、钻床等知识回顾典型例题一（08年高考题）节约用水应从身边做起。

某同学设计了能使生活废水充分利用的冲厕方案。

请据图回答以下问题：(4）制作木制支架需要哪些工具？①锯子②刨子③台钳④凿子⑤螺丝刀A.①②③B.①③⑤C. ③④⑤D. ①②④典型例题二（09年高考题）型例题三小兰要把一段钢管截短并使其两端光滑，用到的主要工具有：知识回顾一：1、常用的木工工具：锯子、刨子、錾子、凿、锉、直尺、角尺、钢卷尺、手枪钻等。

钳工工具：划线工具：（划针、钢直尺、划规、角尺、样冲）、钢锯、锉、台虎钳、台钻等。

2、图片：（1）锯：锯子是用来把木料锯断或锯割开的工具。

操作要领：1、站立和握锯姿势要正确2、推锯加压，回拉不加压3、锯程要长4、推拉要有节奏（2）刨：刨子是用来对木材表面进行刨削，使其光滑、平直的工具。

刨身长短可分为长、中、短三种，刨身越长，越能将材料刨得平直。

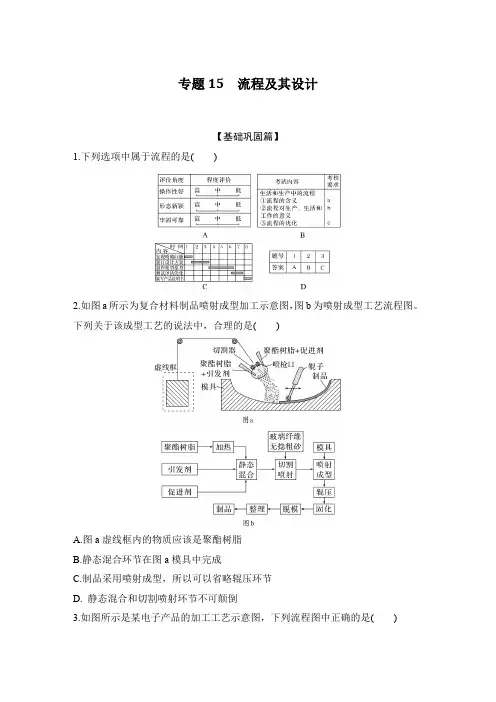

专题15流程及其设计【基础巩固篇】1.下列选项中属于流程的是()2.如图a所示为复合材料制品喷射成型加工示意图，图b为喷射成型工艺流程图。

下列关于该成型工艺的说法中，合理的是()A.图a虚线框内的物质应该是聚酯树脂B.静态混合环节在图a模具中完成C.制品采用喷射成型，所以可以省略辊压环节D. 静态混合和切割喷射环节不可颠倒3.如图所示是某电子产品的加工工艺示意图，下列流程图中正确的是()4.如图所示为某规模化养殖场粪水处理工艺流程图。

下列关于该流程的分析中不．正确．．的是()A.水封脱硫与沉淀是并行环节B.高效厌氧反应与浓缩脱水是串行环节C.该工艺流程产物中有沼气、有机肥D.有机肥必须经过浓缩脱水5.如图所示为轴承生产工艺流程。

下列关于该工艺流程的分析中正确的是()A.外圈和内圈同时制造可减少人力、物力的投入B.装球和铆合时序可颠倒C.车加工和退磁是串行环节D.外圆研磨和内沟磨是并行环节6.如图所示为某纤维水泥板生产工艺流程图。

下列关于该工艺流程的分析中正确的是()A.去掉制浆环节可以实现流程优化B.打浆、加水泥、加水、料浆制备是并行环节C.板坯堆垛和脱模环节的时序不能颠倒D.为实现工期优化，可将蒸压养护和自然养护合并7.如图所示是物料干燥工艺示意图。

下列与之匹配的流程图中正确的是()8.如图所示是废旧玻璃处理工艺示意图。

下列流程分析中不正确．．．的是()A.省去人工分筛环节可以提高流程效率B.风力吸取与金属分离是并行环节C.两次振动筛选环节使用的设备不同D.此流程设计的任务是要实现废旧玻璃的合理处置9.如图所示为某高矿化度矿井排水深度处理工艺流程。

下列关于该工艺流程的分析中正确的是()A.集水井、预处理池、调节池、气浮装置是并行环节B.调节池和污泥池的时序可以颠倒C.该工艺流程的最终产物为泥饼D.设计该工艺流程的主要目标是减少环境污染10.如图所示为氟硅酸钠生产工艺流程，下列关于该工艺流程的分析中不正确．．．的是()A.离心过滤和氨水蒸馏为串行工序B.该工艺流程只有两种产物C.离心洗涤和冰晶石烘干的时序不可颠倒D.反应中产生的NH3，可回收利用11.经流程分析后，某药品的加工流程满足以下条件：①依次经历备料、前处理、提取、制粒、压片、包衣、颗粒分装、包装工序；②提取之后需要检验，合格进入下一工序，否则返回到前处理工序；③包衣、颗粒分装两工序后都需要检验，合格进入下一工序，否则为废品。

高三通用技术工艺专题作业一、选择题1.小明想制作一副如图所示的金属拼图，加工该金属拼图，合理的加工流程是()A.划线→钻孔→锯割→锉削B.划线→锯割→钻孔→锉削C.划线→锉削→钻孔→锯割D.锯割→划线→钻孔→锉削小明同学要用角钢加工如图工件。

回答第2～3题。

2.下列加工该工件流程中，合理的是()A.划线→锯割→锉削→钻孔→弯折B.划线→弯折→锯割→锉削→钻孔C.划线→锯割→锉削→弯折→钻孔D.划线→钻孔→锯割→弯折→锉削3.该工件中四个孔为光孔，加工该工件的下列工具中不需要的()A.划针B.样冲C.钻头D.丝锥4.下列加工方法中不允许添加润滑油的是()A.钻孔B.攻丝C.锯割D.锉削5.如图所示是一块大小合适的矩形钢加工成的带有螺纹孔的零件，下列工具中，组合正确并且用到的是()6.如图所示为简易木质书架，若要加工侧板中的梅花孔，下列工具中用到并且组合正确的是()7.张雷准备用矩形钢块制作如图所示的模型，下列工具中不需要使用的是()8.小明在通用技术实践课上，用矩形薄钢板制作如图所示的零件。

以下操作及工具的选用中正确的是()A.将矩形钢板平放在工作台上，用划针、划规、钢直尺划出所有轮廓B.用手钳夹持矩形钢板，开启台钻钻出所需的孔C.将矩形钢板夹持在台虎钳上，用钢丝锯沿着划线方向锯割，并留有锉削余量D.将矩形钢板夹持在台虎钳上，用圆锉锉出方孔和圆角，并将锯割面锉削平整9.(2016·8月温州模拟)用一块长铁块(如图甲)手工加工成4个相同的零件(如图乙)，不考虑加工余料，从加工的效率及合理性考虑，下列加工流程中，最合适的是()A.划线→锯割→锉削B.划线→钻孔→锯割→锉削C.划线→锯割→钻孔→锉削D.划线→锯割→锉削→钻孔10.以下操作要领和规程中，说法不正确的是()①在台钻上安装或拆卸钻头时可以直接用手来操作，不需要借助其它的辅助工具②钻孔时，不能戴手套③用钢锯正常锯割时，锯弓一定要上下摆动，这样操作自然，两手不易疲劳④锉削时，习惯用右手的人，左手的施压由大变小，右手的施压由小变大A.①B.①④C.①③D.②③二、非选择题11.利用已经下料的铁棒(图1所示)和方铁块(图2所示)制作一把小铁锤(图4所示)，要求锤头和锤柄用螺纹连接。

工艺常识教学设计默认分类2009-08-09 17:11:01 阅读243 评论0 字号：大中小订阅山东省青州实验中学齐艳丽一、学习目标：1、了解常见工艺及其操作加工2、了解常用工具和设备及使用二、知识要点：1、常见工艺分类：加工工艺、装配工艺、检测工艺、铸造工艺，表面加工工艺等。

2、常用工艺：木工工艺、钳工工艺、机械加工工艺、焊接工艺、铸造工艺、锻造工艺、冲压工艺等等。

3、金属材料的加工工艺划线：划出基准——划尺寸线——划轮廓线——冲眼（了解工具划线）锯割：割断金属材料，了解操作要领挫削：少量切削，加工小的面钻孔：台钻，麻花钻连接：常用连接方法：铆接、黏接、焊接、螺栓、螺母、平头螺丝、元宝螺帽、垫圈、弹簧垫圈4、工具及设备（1）木工工具及其设备①木工使用的量具有：钢卷尺、直尺、角尺、钢直尺②木工画线工具有：木工铅笔、木工圆规、画线规、墨斗等③木工常用设备：工作台、钻孔机、带锯床、平刨机、木工车床等④锯、刨、凿、羊角锤、锉刀、钉冲等等（2）钳工工具及设备①钳工手工工具及量具：划线工具：划针、划规、样冲、角尺、钢直尺、手锤、錾子、锉刀攻丝工具：手用丝锥和攻丝绞手，用于在孔内加工螺纹套丝工具：板牙及板牙架，用于在轴或杆上加工螺纹②钳工常用的基本设备：钳台、虎钳、砂轮机、钻床等三、知识回顾典型例题一（08年高考题）节约用水应从身边做起。

某同学设计了能使生活废水充分利用的冲厕方案。

请据图回答以下问题：(4）制作木制支架需要哪些工具？①锯子②刨子③台钳④凿子⑤螺丝刀A.①②③B.①③⑤C. ③④⑤D. ①②④典型例题二（09年高考题）型例题三小兰要把一段钢管截短并使其两端光滑，用到的主要工具有：知识回顾一：1、常用的木工工具：锯子、刨子、錾子、凿、锉、直尺、角尺、钢卷尺、手枪钻等。

钳工工具：划线工具：（划针、钢直尺、划规、角尺、样冲）、钢锯、锉、台虎钳、台钻等。

2、图片：（1）锯：锯子是用来把木料锯断或锯割开的工具。

选择题：
在进行技术设计时，下列哪个步骤不是必须的？
A. 明确设计任务和目标
B. 进行市场调研
C. 制定详细的设计方案
D. 立即开始制作原型（正确答案）
下列哪个选项不属于技术试验的作用？
A. 验证技术方案的可行性
B. 发现技术方案中的问题
C. 替代技术方案的实施（正确答案）
D. 优化技术方案
在技术图样中，尺寸标注通常采用哪种单位？
A. 米
B. 厘米
C. 毫米（正确答案）
D. 英寸
下列哪个选项不是技术创新的特点？
A. 新颖性
B. 实用性
C. 复杂性（正确答案）
D. 可行性
在进行技术设计时，下列哪个原则不是需要遵循的？
A. 科学性原则
B. 创新性原则
C. 美观性原则（正确答案）
D. 经济性原则
下列哪个选项不属于技术图样的基本要素？
A. 图形
B. 尺寸
C. 标题栏（正确答案）
D. 文字说明
在进行技术设计时，下列哪个方法不是常用的设计分析方法？
A. 优缺点列举法
B. 希望点列举法
C. 头脑风暴法
D. 排除法（正确答案）
下列哪个选项不是技术试验的类型？
A. 性能测试试验
B. 预测试验
C. 结构强度试验
D. 外观审美试验（正确答案）
在技术图样中，通常使用哪种比例来表示图形的实际大小与图纸上的大小之间的关系？
A. 1:1
B. 1:2
C. 2:1
D. 任意比例（正确答案）。

2012 年高中生学业水平考查通用技术练习题一、填空题1、 1、一款专门为盲人生产的手机，手机所有的功能都能通过语音的形式进行人机交互，盲人通过语音系统所给出的信息而作出相应的操作，包括发送短讯，该产品的设计主要是为了满足 特殊人群 需求。

2、专门为婴儿设计的一款奶瓶，温度在 45 度以上时瓶子侧面出现粉红色条纹， 45 度以下自动恢复本色，该产品的设计体现了设计的 ________ _创新 原则。

3、海水淡化是目前解决缺水问题的一个有效的办法 , 但同时它也将对环境产生一系列的负面影响。

其中排放的浓盐水污染就是一个亟待解决的严峻问题。

在 20 世纪 90 年代初 , 有 关浓盐水的海洋生态安全问题已经开始引起国际上一些学者的关注。

这说明技术具有 __两面性 ____ 4、技术语言是一种在技术活动中进行信息交流的特有的语言形式，工制作的直接依据。

5、汽车的碰撞试验是指在专用的场所模拟现实中的撞车事故，以考察汽车的性能，这种方法属于技术试验的 ___模拟实验 _ 法。

6、金属材料加工工艺比较多，其中对金属材料钻孔的一般步骤正确的顺序为： ①装夹钻头 ②划线定位 ③装夹工件 ④钻孔7、为保证驾驶汽车时的行车安全，根据汽车仪表显示的数据及时了解汽车的运行状态，并 要及时对汽车进行维修保养，这体现了汽车这个系统的 __动态性 __。

（在整体性、相关性、目的性、动态性、环境适应性中选择一个填在空格处）8、如图所示：这是一款 A 字梯，其中拉杆的作用主要是 __提高稳定性其中（工程加工图）技术图样 ______ 图技术语言是沟通设计和生产之间的桥梁，是工程施工和产品加 ②③①④9、电冰箱冷藏室温度的控制属于 _闭环控制 _（闭环控制或开环控制）。

10、在选购彩电时，可以通过看图像的清晰度、色采；听声音；摸电视机外壳，感觉散热情况，从而判断电视机性能的好坏。

请问这采用的是 ___黑箱方法 __方法。

11、设计的评价是指依据一定的原则，采取一定的方法和手段，对设计所涉及的过程及结果进行事实和价值认定的活动。

历年浙江省通用技术高考----工艺专题2009年9月普通高等学校招生浙江省统一考试10、（09.9）下列常用工具中属于刚连接的是13、（09.9）小王在锯割操作中折断了锯条，现在要换新锯条。

正确的流程是A、旋松螺母→取下断锯条→旋紧螺母→安上新锯条B、取下断锯条→旋松螺母→安上新锯条→旋紧螺母C、旋紧螺母→取下断锯条→安上新锯条→旋松螺母D、旋紧螺母→取下断锯条→旋松螺母→安上新锯条22、（09.9）如图所示的铅质零件，加工半圆通槽时，需要以下环节：①划线②锉削③锯割④钻孔，请分析该半圆通槽的加工工艺，回答以下问题：（1）合理的加工流程为(在▲处填写序号) ▲→▲→▲→▲（2）需要用到的划线工具是(在▲处填写三种工具名称) ▲、▲、▲2010年3月普通高等学校招生浙江省统一考试5、张明用薄铁板加工如图所示的零件，下列操作方法中不正确．．．的是A.划针紧贴导向工具，在薄铁板上划线，样冲倾斜对准交叉点，扶正冲眼B.左手紧握薄铁板，右手握紧手锯进行锯割，推锯加压，回拉不加压C.用台虎钳夹紧零件，锉削锯割面，推锉时左手施压由大变小，右手施压由小变大D.将钻头正直装夹在台钻上，用手钳夹紧零件，对准冲眼钻孔第13题图6、周文用麻花钻加工了一个孔，该孔剖开后的形状应该是13、下列结构的连接中，没有．．铰连接的是14、李明在制作小铁锤过程中需要加工一个螺纹孔（如图所示），其正确的工艺流程是A.划线→冲眼→钻孔→攻丝→孔口倒角B.划线→冲眼→攻丝→钻孔→孔口倒角C.划线→冲眼→钻孔→孔口倒角→攻丝D.划线→冲眼→孔口倒角→钻孔→攻丝22、①划线；②锉削；③钻孔；④锯割。

请分析方头和孔的加工工艺，回答以下问题。

（1）补充完整加工流程（在“▲”处填写序号）划线→▲→▲→▲→▲。

（2）加工过程中需要用到的工具（任选三种工具，在“▲”处填写工具名称）：▲、▲、▲。

2010年9月普通高等学校招生浙江省统一考试6.如图所示的加工方法A.套丝B.钻孔C.攻丝D.冲眼7.如图所示是一款心形金属小挂件，用台钻加工小挂件身上的图孔时，正确的装夹方法是A.用台虎钳夹持小挂件B.用手钳夹持小挂件C.用手将小挂件压紧在钻床工作台上D.戴上手套紧握小挂件13、制作如图示的木质书报架，要求连接处有较高强度，其合理的连接方式是A、胶连接B、钉连接C、榫连接D、铆连接15、如图如示的螺纹连接由U型螺栓螺母组成。
