河南大峪沟煤业集团有限责任公司xx煤矿xx工作面抽采达标评判报告编制人：审核：编制单位：编制日期：xx工作面瓦斯抽采达标评判报告为扎实推进“通风可靠，抽采达标，监控有效，管理到位”瓦斯综合治理体系的建设，全面提升矿井瓦斯治理水平，有效防范和遏制瓦斯事故。
为保证xx工作面安全生产，科学有效治理矿井瓦斯，根据《防治煤与瓦斯突出规定》和《煤矿瓦斯抽采达标暂行规定》要求，xx工作面抽采达标竣工验收资料和防突科工作人员测定资料，特编制xx工作面瓦斯抽采达标评判报告。
一、xx工作面概况1、工作面布置xx工作面位于11采区东部，南临11090工作面采空区，东临11采区与13采区保护煤柱，走向长度为360m，倾向长度110m。
工作面地面标高 +341～+373m，井下标高-15～-40m。
工作面采用ZH2000/20/28Z型悬移支架支护。
下顺槽为工作面的进风巷，主要用于工作面的进风、运料、运煤、行人、供液、供电线路的敷设等，长360米。
向西通至第三中车场，向东可到达工作面。
上顺槽为工作面的回风巷，主要用于工作面的回风，长360米。
向西通至运输上山（四车场），向东与工作面连接。
上、下顺槽方位角均为100°。
图1 xx工作面布置图2、煤层情况本工作面煤层为二叠系下统山西组底部的二1煤。
黑色，以粉、粒状煤为主。
煤的原生结构遭破坏，呈现经层间挤压、揉搓的构造煤特征：偶夹块煤，亦为煤粉压固而成，表现为滑面发育，强度极低，f值较小，指压即碎，遇水则产生大量煤泥。
容重达m3。
煤层属中灰、特低硫、高熔点无烟煤，煤层倾角7～14°。
3、煤层顶底板情况直接顶：砂质泥岩或泥岩，厚度3～7m。
黑色细密含云母片及植物化石，底为炭质泥岩，污手有滑感，少夹煤线。
伪顶：炭质泥岩，厚度小于0.5m。
灰黑色、叶片状，含炭程度较高，局部夹煤线和细砂岩，含方解石脉,具有劈理片理结构。
直接底：炭质泥岩或砂质泥岩厚度1～5m。
灰黑色，上部含较多饼煤条带，栉羊齿化石，下部粒度变粗，近似粉砂岩。
XX集团XX公司XX煤矿XX采煤工作面抽采达标评判报告矿长：总工程师：生产矿长：安全矿长：采煤副总：地测副总：通风副总：通风区工程师：安检科工程师：采区工程师：龙煤集团鹤岗分公司兴山煤矿2014年 12月XX采煤工作面抽采达标评判报告为扎实推进“通风可靠，抽采达标，监控有效，管理到位”瓦斯综合治理体系的建设，全面提升矿井瓦斯治理水平，有效防范和遏制瓦斯事故。
为保证XX采煤工作面安全生产，科学有效治理矿井瓦斯，根据《防治煤与瓦斯突出规定》和《煤矿瓦斯抽采达标暂行规定》要求，依据抚顺煤科院提供的《瓦斯抽采基本指标》、XX矿抽采达标竣工验收资料和瓦斯抽采专职人员测定资料，特编制XX采煤工作面瓦斯抽采达标评判报告。
一、XX采煤工作面基本概况：1、该区为XX采面，平均倾斜长X米，走向长X米，本区煤层结构较复杂，平均煤厚Xm,煤层倾角平均为X°。
煤层直接顶板情况，老顶情况，底板情况，煤层情况，煤岩类型情况。
2、本煤层经沈阳煤炭科研所鉴定为非突出危险煤层，该煤层单项指标没有全部达到或超过临界指标，因此该煤层不是突出煤层。
根据本矿已采过X层和其它煤层均无冲击地压的现象。
3、本矿是煤与瓦斯突矿井，随着矿井的延深、加之地质构造复杂，瓦斯积聚可能性增大，根据《防治煤与瓦斯突出规定》第六条要求，做到多措并举，可保必保，应抽必抽，结合本区实际情况，开采前对该区进行瓦斯抽采，开采期间做好探放瓦斯工作。
本区开采期间预计绝对瓦斯涌出量为Xm3/min，相对瓦斯量为：Xm3/T。
4、该X号煤层瓦斯含量Xm3/T，瓦斯压力XMpa，根据鉴定结果该煤层不是煤与瓦斯突出煤层。
二、XX采煤工作面采取的瓦斯防治措施（暂行规定第二十二条）1、抽采措施该区自岩巷开拓进组前，同步编制瓦斯抽采整体施工设计（详见附件1：XX采煤工作面瓦斯抽采施工设计），开拓进组后，自岩巷内施工底板穿层钻孔，有效解决煤掘进组前条带预抽，煤掘进组后，始终执行超前钻探控制有效距离，溜子道滞后40米施工本煤层平行预抽钻孔，材料道每隔30米布置一个仰斜钻场，施工顶板高位仰斜边采边抽钻孔。
采面瓦斯抽采达标评判报告
（参考格式）
编制单位：
_____年月日
抽采达标评判报告会审表
工作面抽采达标评判报告
4.XX单元措施落实
抽采达标评判报告附：
1.抽采钻孔竣工验收报告。
包括设计参数、实际施工参数，钻孔施工人、验收人、封孔人、连网人、连网抽采时间等内容。
2.采掘面瓦斯地质图。
包括抽采钻孔实施施工平、剖面图，煤层原始瓦斯测试点，残余瓦斯含量测试点，煤层底板等高线、地质构造线、地测标志点等内容。
3.评判区域瓦斯抽采量统计表；
4.采掘面通风系统图。
5.瓦斯含量测试报告单。
矿井抽放系统审查表项目标准内容存在问题及隐患审查人整改计划及责任人一、抽放队伍及管理1．开展瓦斯抽放的矿井，必须建立专门的抽放队伍，人员配备满足抽放瓦斯需要。
2．矿井必须建立健全各项抽放管理制度：岗位责任制、操作规程、现场交接制度、检修巡查制度、工程验收制度等。
3．抽放系统图符合集团公司要求。
4．建立健全抽放设备使用管理台帐：抽放泵使用管理台帐、钻机使用管理台帐、抽放管路使用管理台帐、抽放参数台帐、抽放工程台帐。
5. 抽放参数日报、打钻进度日报符合集团公司要求。
6．打钻、封孔、测量、验收应有现场记录。
7．井下必须采用分组计量和单孔测浓度、负压，各测点应悬挂管道抽放参数牌板，钻机施工点应悬挂钻孔布置牌板。
二、抽放泵站8. 按《规程》第145条规定，建立地面永久抽放系统或井下临时抽放系统。
突出矿井必须建地面永久抽放系统、高瓦斯矿井或低瓦斯矿井的高瓦斯区必须建立井下临时抽放系统。
9．地面泵站：（1）泵房宜设在回风井工业广场内，泵房距井口和主要建筑物及居住区不得小于50米。
（2）泵房及泵房周围20米范围内禁止二、抽放泵站有明火，泵站周围必须设置栅栏或围墙。
（3）站房附近管道应设置放水器及防爆、防回火、防回气装置，设置放空管及压力、流量、浓度测量装置，并应设置采样孔、阀门等附属装置。
（4）放空管设置在泵的进、出口，管径大于或等于泵的进、出口直径，放空管的高度要高出泵房房顶3米以上。
（5）泵房内的电气设备、照明和其它电气、检测仪表均采用矿用防爆型或本质安全型。
（6）抽放泵站必须有直通矿调度室的电话。
（7）抽放泵站应用防雷电、防火灾、防洪涝、防冻等设施。
（8）抽放泵采用双回路供电。
（9）抽放泵要安装设备开停传感器并与矿监控系统联网。
（10）抽放泵站要安装管道参数自动监控系统和人工测量系统，自动监测传感器包括：流量、负压、温度、浓度等,自动监控系统要与矿井监控系统联网；人工测量装置能进行浓度、负压、压差的测量，且孔板处要设置旁通管路。
![安监总煤装〔2011〕163号_关于印发《煤矿瓦斯抽采达标暂行规定》的通知_2011[1].10.16](https://uimg.taocdn.com/34c9a624192e45361066f5f0.webp)
关于印发《煤矿瓦斯抽采达标暂行规定》的通知安监总煤装〔2011〕163号各产煤省、自治区、直辖市及新疆生产建设兵团煤炭行业管理、煤矿安全监管部门，各省级煤矿安全监察机构，司法部直属煤矿管理局，有关中央企业：为进一步推进煤矿瓦斯先抽后采、综合治理，强化和规范煤矿瓦斯抽采，实现煤矿瓦斯抽采达标，国家发展改革委、国家安全监管总局、国家能源局、国家煤矿安监局组织制定了《煤矿瓦斯抽采达标暂行规定》，现印发给你们，请遵照执行。
二Ο一一年十月十六日附件：煤矿瓦斯抽采达标暂行规定煤矿瓦斯抽采达标暂行规定煤矿瓦斯抽采达标暂行规定 (1)第一章总则 (2)第二章一般规定 (3)第三章瓦斯抽采系统 (5)第四章抽采方法及工艺 (6)第五章抽采达标评判 (6)附录瓦斯抽采指标计算方法 (12)A1 预抽时间差异系数计算方法： (12)A2 瓦斯抽采后煤的残余瓦斯含量计算 (12)按公式（2）计算： (12)A3 抽采后煤的残余瓦斯压力计算方法： (13)A4 可解吸瓦斯量计算方法： (14)按公式(5)计算: (14)A5 采煤工作面瓦斯抽采率计算方法： (14)按公式(7)计算: (14)A6 矿井瓦斯抽采率计算方法： (15)按公式(8)计算: (15)煤矿瓦斯抽采达标暂行规定 (16)第一章总则 (16)第二章一般规定 (16)第三章瓦斯抽采系统 (18)第四章抽采方法及工艺 (19)第五章抽采达标评判 (20)附录瓦斯抽采指标计算方法 (26)A1 预抽时间差异系数计算方法 (26)A2 瓦斯抽采后煤的残余瓦斯含量计算 (26)按公式（2）计算： (26)A3 抽采后煤的残余瓦斯压力计算 (27)A4 可解吸瓦斯量计算 (28)按公式(5)计算: (28)A5 采煤工作面瓦斯抽采率计算 (28)按公式(7)计算: (28)A6 矿井瓦斯抽采率计算 (29)按公式(8)计算: (29)第一章总则第一条为实现煤矿瓦斯抽采达标，根据《煤矿安全监察条例》等法规、规程，制定本规定。

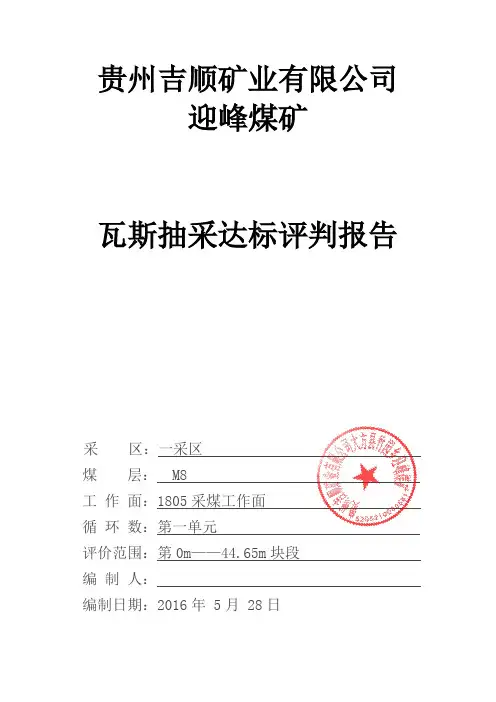

贵州吉顺矿业有限公司迎峰煤矿瓦斯抽采达标评判报告采区：一采区煤层： M8 工作面：1805采煤工作面循环数：第一单元评价范围：第0m——44.65m块段编制人：编制日期：2016年 5月 28日1805采煤工作面瓦斯抽采达标评判报告会审表会审地点会审日期会审单位及人员序号职务会审意见签名1 机电矿长2 生产矿长3 安全矿长4 总工程师5 矿长目录前言 (1)（1）编制依据 (1)（2）矿井瓦斯等级鉴定和煤层突出危险性鉴定情况 (1)1. 矿井概况 (2)1.1 矿井所在地理位置、交通情况 (2)1.2 井田境界 (4)1.3 矿井设计生产能力及服务年限 (4)1.3.1矿井设计生产能力 (4)1.3.2矿井服务年限 (4)1.4 矿井煤层赋存 (5)1.4.1 煤层赋存情况 (5)1.4.2 煤层顶、底板岩性 (5)1.4.3 煤质及煤种 (6)1.5 瓦斯赋存情况 (6)1.5.1矿井突出情况 (6)1.5.2煤与瓦斯突出鉴定情况 (6)1.5.3瓦斯突出危险性基本参数 (7)1.6 其它 (7)2. 评判区域概况 (7)2.1 评判区域位置与规模 (7)2.2 评判区域煤层赋存 (8)2.2.1工作面煤层情况 (8)2.2.2煤层顶、底板情况 (8)2.3 地质构造 (8)2.4 评判区域瓦斯基本参数 (9)2.5 采煤方法 (9)2.6 采煤工艺 (9)2.7 通风系统 (9)4. 评判区域钻孔布置 (10)4.1 预抽方法 (10)4.2 预抽钻孔布置及施工情况 (10)5. 预抽钻孔施工 (11)5.1 钻孔施工地点 (11)5.2 钻孔施工时间 (11)5.3 打钻情况过程中的喷孔和瓦斯涌出情况 (11)5.4 钻孔竣工情况 (11)6. 预抽情况 (12)6.1预抽时间 (12)7. 抽采达标评判 (12)7.1 瓦斯抽采基础条件评判 (12)7.2 预抽煤层瓦斯效果评判 (14)7.2.1抽采钻孔有效控制范围界定 (14)7.2.2抽采钻孔布孔均匀程度评价 (14)7.2.3抽采瓦斯效果评判指标测定 (14)7.2.4抽采效果达标评判 (20)8. 附件 (20)前言根据2012年3月1日施行的《安监总煤装〔2011〕163号》文件附件《抽采达标暂行规定》（以下简称《规定》）第八条：煤矿企业组织编制瓦斯抽采达标评判报告，第二十一条：工作面采掘作业前，应当编制瓦斯抽采达标评判报告；（1）编制依据1、《煤矿瓦斯抽采达标暂行规定》安监总煤装〔2011〕163号；2、《防治煤与瓦斯突出规定》，安全生产监督管理总局第19号令；3、《煤矿安全规程》（2016年）；4、《煤矿瓦斯抽采基本指标》（AQ1026-2006）；5、《预抽工作面煤层瓦斯防治煤与瓦斯突出措施效果评价方法》（MT/T1037—2007）；6、《煤层瓦斯含量井下直接测定方法》（GB/T23250）；7、《煤矿瓦斯抽放规范》（AQ1027-2006）；8、《关于加强煤矿瓦斯抽采计量管理工作的意见》黔安监煤矿〔2011〕242号（2）矿井瓦斯等级鉴定和煤层突出危险性鉴定情况毕节市工业和能源委员会文件（毕市工能通[2015]4号）《毕节市工业和能源委员会关于下发2014年高突矿井数据测定报告审批意见的通知》双山新区迎峰煤矿矿井绝对瓦斯涌出量为5.21m3/min，相对瓦斯涌出量为18.84m3/t，为高瓦斯矿井。

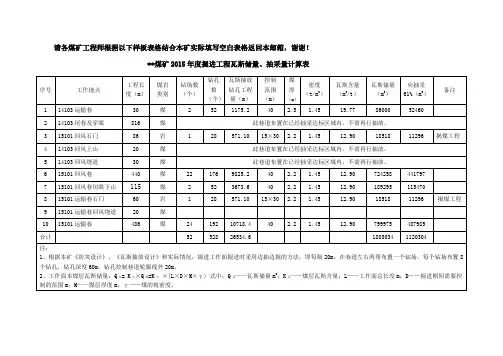

请各煤矿工程师根据以下样板表格结合本矿实际填写空白表格返回本邮箱，谢谢！**煤矿2015年度掘进工程瓦斯储量、抽采量计算表序号工作地点工程长度（m）煤岩类别钻场数（个）钻孔数（个）瓦斯抽放钻孔工程量（m）控制范围（m）煤厚（m）密度（t/m3）瓦斯含量（m3/t）瓦斯储量（m3）应抽采61%（m3）备注1 14103运输巷30 煤2 52 1175.2 40 2.5 1.45 19.77 86000 524602 14103尾巷及穿眼816 煤此巷道布置在已经抽采达标区域内，不需再行抽放。
3 15101回风石门86 岩 1 28 571.10 15×30 2.2 1.45 12.90 18518 11296 揭煤工程4 14103回风上山20 煤此巷道布置在已经抽采达标区域内，不需再行抽放。
5 14103回风绕道30 煤此巷道布置在已经抽采达标区域内，不需再行抽放。
6 15101回风巷440 煤22 176 9825.2 40 2.2 1.45 12.90 724258 4417977 15101回风巷切眼下山115 煤 2 52 3673.6 40 2.2 1.45 12.90 189295 1154708 15101运输巷石门60 岩 1 28 571.10 15×30 2.2 1.45 12.90 18518 11296 揭煤工程9 15101运输巷回风绕道20 煤10 15101运输巷486 煤24 192 10718.4 40 2.2 1.45 12.90 799975 487985合计52 528 26534.6 1803034 1120304注：1、根据本矿《防突设计》、《瓦斯抽放设计》和实际情况，掘进工作面掘进时采用边抽边掘的方法，即每隔20m，在巷道左右两帮布置一个钻场，每个钻场布置8个钻孔，钻孔深度60m，钻孔控制巷道轮廓线外20m。
2、工作面本煤层瓦斯储量：Q瓦= K含×Q煤=K含×(L×D×M×γ) 式中：Q瓦——瓦斯储量m3；K含——煤层瓦斯含量；L——工作面总长度m；D——掘进期间需要控制的范围m；M——煤层厚度m；γ——煤的视密度。
表5.1 瓦斯抽采工程施工记录表5.2 瓦斯抽采本煤层钻孔施工记录表5.3 瓦斯抽采参数测定记录表5.4 瓦斯抽采泵站记录审核：技术员：交班记录人：接班记录人：附录6表6.1 瓦斯抽采工程年度统计表表6.2 瓦斯抽采量年度统计表89表6.3 瓦斯抽采逐月预测预报表单位：矿10附录7表7.1 瓦斯抽采设备台帐单位：矿年封孔器、孔板流量计、放水器等。
主管: 负责人: 制表人:表7.2 瓦斯抽采工程管理台帐单位：矿人:表7.3 本煤层瓦斯预抽钻孔施工台帐单位：矿年人:表7.4 本煤层瓦斯预抽钻孔抽采统计台帐单位：矿年主管: 负责人: 制表人:附录8瓦斯抽采工程设计、竣工报告目录内容及效果分析表格式1 、瓦斯抽采工程设计文件及竣工报告目录内容:（1）概述。
包括矿井瓦斯抽采工程设计编制依据、工程设计简介、矿井概况（地理概况、矿井地质构造、含煤地层及煤层、瓦斯等级、瓦斯含量情况、井田水文地质简述等基础资料、矿井开拓、开采概况）。
（2）矿井瓦斯储量计算、可抽量及抽采量预测。
（3）矿井瓦斯涌出量预测计算。
包括煤层瓦斯主要参数（实测值），即瓦斯风氧化带深度、煤层瓦斯压力、煤层瓦斯含量、煤中残存瓦斯含量、煤的孔隙率、瓦斯含量分布梯度、煤层透气性系数、百米钻孔瓦斯流量及其衰减系数、瓦斯放散初速度和采用分源预测法对矿井瓦斯涌出量，回采、掘进及采区工作面瓦斯涌出量进行预测计算。
（4）矿井瓦斯抽采的必要性和可行性分析。
包括矿井瓦斯来源分析、瓦斯抽采的必要性、瓦斯抽采的可行性、瓦斯抽采效果预计。
（5）矿井瓦斯抽采方法选择。
包括瓦斯抽采的方法选择、矿井瓦斯抽采系统的选择、瓦斯抽采参数的确定、封孔方式和材料及工艺。
（6）矿井瓦斯抽采系统的管路、设备布置及选型。
包括瓦斯抽采管路布置及选型计算、瓦斯抽采设备布置及选型、瓦斯抽采对管路和设备的要求。
（7）矿井瓦斯抽采工程和施工进度指标及工期预计。
（8）矿井瓦斯抽采安全技术措施。
包括瓦斯抽采系统和瓦斯抽采泵站。
**公司矿井抽采能力核定报告一、矿井基本情况1、煤层及赋存情况、煤质、可采储量及服务年限：（一）煤层井田内可采煤层为*号、*号、*号、*号、*号、*号煤层。
（二）可采储量及服务年限***煤矿企业兼并重组整合工作领导组办公室*煤重组办发[2009]19号《关于******煤矿企业兼并重组整合方案（部分）的批复》确定，整合后**煤矿设计生产能力为900kt/a。
2、开拓部署基本情况（1）开拓方式矿井采用斜立井开拓方式。
（2）采区划分及开采顺序根据矿井煤层赋存特点，将四个煤层划分为上、下两组煤，上组煤是4号、5号两个煤层，下组煤是8、9号两个煤层。
分别在上组煤层和下组煤层中布置大巷进行开采。
为了尽快形成矿井生产能力、简化井下生产系统、发挥矿井建设投资效益，采用下行开采。
即矿井初期开采4、5号煤，后期开采8、9号煤层。
3、瓦斯赋存及瓦斯等级鉴定基本情况根据《**公司煤层瓦斯等级鉴定报告》鉴定结果：最大相对瓦斯涌出量9.14m3/t，最大绝对瓦斯涌出量8.63m3/min，最大相对二氧化碳涌出量为0.96m3/t，最大绝对二氧化碳涌出量为0.91m3/min，根据有关规定，该矿井为高瓦斯矿井。
二、瓦斯抽采系统现状**公司设置有地面瓦斯抽放泵站，安设有高低负压泵，其中2BEC52型水环式真空抽放泵2台作为高负压抽放，一台工作，一台备用，电机功率250KW，吸气量250m3/min；2BEC42型水环式真空抽放泵2台作为低负压抽放，一台工作，一台备用，电机功率160KW，吸气量125m3/min；高低负压抽放管路从抽放泵站沿回风立井至一水平南翼西回风为530mm 螺旋焊缝管，管道共计长度480m，高负压支管本煤层采用219mm、邻居层采用400mm螺旋焊缝管，低负压支管采空区采用377mm螺旋焊缝管。
三、矿井瓦斯根据现场核定时收集的资料来估算矿井瓦斯涌出量。
矿井风排瓦斯量：q cf＝Q排×q排＝9456×0.09%＝8.51m3/min式中：q cf—矿井风排绝对瓦斯量，m3/min，;Q排—总排风量，实测为9456m3/min，q排—总回风巷瓦斯浓度%，实测为0.09%，矿井瓦斯抽采量：现场瓦斯监测装置显式数字为，高负压抽采量为：1.2m3/min，低负压抽采量为：0.53m3/min，q cC＝1.20+0.53＝1.73m3/min故矿井绝对瓦斯涌出量q绝＝q cf+q cC＝8.51+1.73＝10.24m3/minq相＝10.24×330×1440/900000＝5.41m3/t四、瓦斯抽采系统能力核定煤矿瓦斯抽采达标生产能力核定按矿井瓦斯抽采系统能力、矿井实际瓦斯抽采量、矿井满足防突要求的预抽瓦斯量、矿井瓦斯抽采率分别核定，煤矿瓦斯抽采达标生产能力取上述核定结果最小值。
