三台阶临时仰拱法

XX隧道工程XX隧道三台阶临时仰拱法开挖施工方案编制：复核：审核：XX隧道三台阶临时仰拱法开挖施工方案一．工程概况XX隧道进口位于XX的丘陵及低山区，覆盖层为新生界第四系新黄土、老黄土、砂及卵砾石，第三系黏土和粉质土、半胶结砾石岩，下伏中生界砂岩、页岩、泥岩。

弱风化，节理发育，岩体破碎，围岩自稳能力差，开挖是容易坍塌。

XX（25m）围岩级别为Ⅴ级，采用三台阶临时仰拱法开挖。

二．编制范围编制范围为：XX隧道XX段三台阶临时仰拱法开挖。

三、施工工艺原理及特点1 、工艺原理大断面隧道三台阶临时仰拱开挖法是将隧道断面分成上中下三个部分进行开挖的施工工法；要求及时施作各部临时仰拱；各部位的开挖与支护沿隧道纵向错开、平行推进的隧道施工方法。

2、工艺特点⑴.施工空间较大，可进行机械化施工，可以多作业面平行施工，工效较高。

⑵.在地质条件发生变化时，便于及时、灵活地调整施工方法，转换施工工法。

⑶.适应不同跨度和多种断面形式，初期支护工序操作便捷。

⑷.在台阶法开挖的基础上，分上、中、下三部分错开开挖，有利于开挖工作面的稳定。

⑸.当围岩变形较大或突变时，在保证安全和满足净空要求的前提下，可尽快调整闭合时间。

四、三台阶临时仰拱具体施工方案1 、临时支护参数临时钢架采用I18轻型工字钢，每榀钢架间距与主洞身钢架一致，且与洞身钢架以螺栓连接（接头处加设3mm厚橡胶垫片），洞身钢架架设后在相应位置焊接预埋钢板并预置螺栓，以便临时钢架连接，连接钢板接头处焊缝高度不小于6mm；相邻钢架采用HRBΦ22钢筋连接，环向间距1m，焊接于钢架内翼缘除；每台阶两侧拱脚锁脚锚管采用2根Φ42无缝钢管，壁厚5mm，L=3.5m；采用C25喷射混凝土，临时封底厚15cm，钢架与初喷混凝土间要喷射密室、粘结。

2 、三台阶临时仰拱法施工工艺流程三台阶临时仰拱法施工工艺流程图3 、施工方法1 第一步1) 开挖①部。

2) 施作①部导坑周边的初期支护。

即先初喷厚4cm的混凝土,再铺设钢筋网片,然后人工配合机械架立型钢钢架。

隧道施工中的三台阶临时仰拱施工工法隧道施工中的三台阶临时仰拱施工工法一、前言隧道施工是现代交通建设的重要组成部分，而临时仰拱施工工法是隧道施工中常用的一种工法。

本文将详细介绍隧道施工中的三台阶临时仰拱施工工法，包括工法特点、适应范围、工艺原理、施工工艺、劳动组织、机具设备、质量控制、安全措施、经济技术分析和工程实例。

二、工法特点三台阶临时仰拱施工工法是一种较为常见的隧道施工工法。

该工法具有施工简单、效率高、成本较低的特点。

在施工过程中，通过逐步施工，形成三个不同高度的台阶，然后在每个台阶上分别施工仰拱，最终形成稳定的隧道结构。

三、适应范围三台阶临时仰拱施工工法适用于隧道的施工。

在隧道长度较长、地质条件复杂的情况下，该工法具有较大的优势。

此外，该工法适用于大部分岩石地层和部分软土地层的隧道施工。

四、工艺原理三台阶临时仰拱施工工法的工艺原理是通过阶梯式施工，逐步形成台阶，并对每个台阶进行仰拱施工，以实现隧道结构的稳定。

施工过程中，采取了一系列技术措施，包括支护结构设计、材料选用和施工方法等。

五、施工工艺1.地质勘探与分析：进行地质勘探，分析地质条件，确定隧道的起止位置和设计方案。

2.开挖与支护：按照设计方案进行隧道的开挖和支护，形成三个不同高度的台阶。

3.仰拱施工：在每个台阶上进行仰拱施工，采用合适的材料和施工方法，确保仰拱的质量和稳定性。

4.收尾工作：进行隧道内部的清理、检测和修补等，确保隧道结构的完整和安全。

六、劳动组织在三台阶临时仰拱施工工法中，需要合理组织施工人员，确保施工进度和质量。

具体的劳动组织包括施工人员的配备、岗位分工和施工时间的安排等。

七、机具设备在三台阶临时仰拱施工工法中，需要使用各种机具设备。

例如，挖掘机、破碎机、起重机、混凝土搅拌机等。

这些机具设备在施工过程中发挥重要的作用，提高施工效率和质量。

八、质量控制为了确保施工过程中的质量达到设计要求，需要采取一系列的质量控制措施。

例如，对施工材料进行质量检测、加强施工现场管理、进行质量验收等。

三台阶法三台阶临时仰拱法作业指导书1 适用范围适应于新建铁路福州至平潭铁路站前二标大象山隧道工程三台阶法、三台阶临时仰拱法开挖施工。

2 作业准备2.1内业准备开工前，组织技术人员认真学习实施性施工组织设计；熟悉、审核图纸，复核设计坐标及高程，保证图纸的正确性；澄清相关技术问题，熟悉相关规范和技术标准。

制定施工安全保证措施，提出应急预案。

对施工人员进行书面技术交底，并对施工人员进行上岗前技术培训，关键作业人员考核合格后持证上岗。

2.2外业准备及技术准备（1）测量人员进行施工放样，放出线路中桩，测绘洞身横断面图与设计比较。

（2）挖掘机、装载机、空压机、钻机、运输车辆进场并进行保养。

（3）防护材料进场。

（4）混凝土拌合站安装完毕并经调试。

2.3 技术准备（1）导线复测完毕，成果可用。

（2）砂、石、料、钢材、水泥等原材料试验完成，混凝土配合比设计完成并经监理审批。

（3）分项开工报告已批复。

3 技术要求隧道施工应坚持“弱爆破、短进尺、强支护、早封闭、勤量测”的原则，开挖方式采用弱爆破，爆破时严格控制炮眼深度及装药量，严格控制超欠挖。

并按有关规范及标准图的要求，进行监控量测，及时反馈结果，分析洞身结构的稳定，为支护参数的调整、灌筑二次衬砌的时机提供依据。

4 施工程序与工艺流程4.1 三台阶法4.1.1 三台阶法施工工艺流程三台阶法施工工艺流程见图施工准备超前地质预报上中下台阶测量放线上台阶开挖、出渣、清理开挖面上台阶初期支护加中台阶开挖、出渣、清理开挖面强中台阶初期支护防下台阶开挖、出渣、清理开挖面护下台阶初期支护不满足监控测量满足下循环开挖4.1.2三台阶法施工工序说明三台阶法工序见附图。

①②③（1）上台阶开挖：在拱部超前支护施工后，沿隧道开挖轮廓线环向开挖上台阶。

开挖进尺控制在每循环2~3m拱架。

开挖后立即出喷3~5cm砼封闭，并架设Ⅰ20a钢架。

按照设计要求施作锁脚锚杆和系统锚杆，喷射砼。

（2）中台阶开挖：开挖进尺控制在每循环2~3m，开挖后立即出喷3~5cm砼封闭，并架设Ⅰ20a钢架。

3、施工方案3.1、洞身开挖施工方案3.1.1、三台阶临时仰拱法(设临时钢架)施工方案3.1.1.1、三台阶临时仰拱法(设临时钢架)施工工序示意图1.1.2、三台阶临时仰拱法(设临时钢架)施工工工艺第一步：上台阶开挖第二步：施做上台阶（拱部）初期支护第三步：施做上台阶临时仰拱（使上台阶在小范围内封闭成环）第四步：中台阶开挖第五步、第六步：施做中台阶初期支护第七步：施做中台阶临时仰拱（使中台阶在小范围内封闭成环）第八步：下台阶开挖（不含仰拱部分土体）第九步、第十步：施做下台阶初期支护第十一步：施做仰拱初期支护第十二步：施做仰拱砼第十三步：施做仰拱填充砼第十四步：施做二衬砼3.1.2、六步CD法施工方案3.1.2.1、六步CD法施工工序示意图3.1.2.2、六步CD法施工工序第一步：先行上导开挖第二步、第三步：施做先行上导及上导中隔墙初期支护第四步：施做先行上导封底C25喷砼第五步：先行中导开挖第六步、第七步：施做先行中导及中导中隔墙初期支护第八步：施做先行中导临时仰拱（使先行中导、先行上导在小范围内封闭成环）第九步：先行下导开挖（含仰拱部分土体）第十步、第十一步：施做先行下导初期支护第十二步：施做先行下导仰拱初期支护第十三步：后行上导开挖第十四步：施做后行上导初期支护第十五步：施做后行上导封底C25喷砼第十六步：后行中导开挖第十七步：施做先行中导初期支护第十八步：施做后行中导临时仰拱（使后行中导、后行上导在小范围内封闭成环）第十九步：后行下导开挖（含仰拱部分土体）第二十步：施做先行下导初期支护第二十一步：施做后行下导仰拱初期支护第二十二步：拆除临时支撑（中隔墙）第二十三步：施做仰拱砼第二十四步：施做仰拱填充砼3.2、初期支护施工方案3.2.1、中空锚杆施工方案：中空锚杆施工流程为：钻孔→清孔→锚杆安装→止浆塞→注浆→等强→上垫板、螺母。

锚杆所注浆液为水泥浆，水泥浆液水灰比为1:1（重量比）。

锚杆安装前，先对岩面初喷4cm厚C25砼。

三台阶临时仰拱法作业标准1. 作业条件适用于Ⅴ级围岩一般地段及Ⅳ级围岩浅埋、偏压地段，与初期支护钢架配合使用，施工时根据围岩完整性、地层风化程度、地下水发育情况等选用。

2. 作业标准（1）资源配置隧道开挖施工主要施工机械设备、人员应根据不同地质情况下的不同开挖方法合理配备：表3.3.1.1主要施工机械设备表表3.3.1.2主要劳动力安排表（2）工艺流程三台阶临时仰拱法是将隧道断面分成上中下三个部分进行开挖对的施工方法。

要求及时施作各部临时仰拱；各部位的开挖与支护沿隧道纵向错开，平行推进的隧道施工方法。

图3.1.4.1三台阶临时仰拱工艺流程图（3）作业要点⑴三台阶临时仰拱法工序说明图3.1.4.2三台阶临时仰拱工艺流程图图3.1.4.3三台阶临时仰拱法纵断面图A工序:a、利用上一循环架立的钢架施作隧道超前支护；b、开挖①部台阶；c、施作①部洞身结构的初期支护，即初喷4cm厚混凝土，架立钢架，并设锁脚锚管；d、导坑底部铺设I18轻型工字钢，喷10cm厚混凝土，施作①部临时仰拱，必要时封闭掌子面；e、钻设系统锚杆后复喷至设计厚度，必要时在①部中间设置竖向支撑。

B工序:a、上台阶施工至适当距离后，开挖②部台阶；b、导坑周边部分初喷4cm厚混凝土，架立钢架，并设锁脚锚管；c、导坑底部喷10cm厚混凝土，施作②部临时仰拱；d、钻设系统锚杆后复喷至设计厚度。

C工序:开挖③部台阶，及时封闭初期支护。

参照工序（2）进行。

D工序:灌筑该段内仰拱。

E工序:灌筑该段内隧底填充F工序:根据量测结果分析，待初期支护收敛后，利用衬砌模板台车一次性灌筑二次衬砌（拱墙衬砌一次施作）。

⑵隧道施工应坚持“弱爆破、短进尺、强支护、早封闭、勤量测”的原则。

爆破时严格控制炮眼深度及装药量。

⑶上台阶每循环开挖进尺：Ⅴ级围岩不应大于1榀钢架间距，Ⅳ级围岩不应大于2榀钢架间距。

上台阶长度不得大于15m。

⑷边墙每循环开挖支护进尺不得大于2榀钢架间距。

三台阶临时仰拱法作业指导书一、目的明确隧道开挖作业的工艺流程、操作要点和相应的工艺标准，指导、规范隧道开挖施工，尽可能地减少超挖，保证隧道的开挖作业安全、保证开挖质量。

二、编制依据1.《客运专线铁路隧道工程施工指南》（TZ214-2005）2.《客运专线铁路隧道工程施工质量验收标准》铁建设[2005]160号三、适用范围三台阶临时仰拱法适用于新建铁路客运专线双线隧道Ⅳ级围岩深埋地段、Ⅲ级围岩浅埋及偏压地段的正洞开挖施工。

四、三台阶临时仰拱法施工工序1.（1）开挖1部台阶。

（2）施作1部洞身结构的初期支护，即初喷4cm厚混凝土，架立钢架。

（3）钻设系统锚杆后复喷混凝土至设计厚度，底部喷10cm混凝土封闭。

2．上台阶施工至适当距离后，开挖2部台阶，接长钢架，施作洞身结构的初期支护和封底，可参见工序1进行。

3．（1）开挖3部台阶，及时封闭初期支护，可参见工序2进行。

（2）浇筑该段内Ⅳ部仰拱。

（3）浇筑该段内Ⅴ部隧底填充。

4．利用衬砌模板台车一次性浇筑Ⅵ部二次衬砌（拱墙衬砌一次施作）。

五、三台阶临时仰拱法施工注意事项1．隧道施工应坚持“弱爆破、短进尺、强支护、早封闭、勤量测”的原则。

2．如有超前支护等辅助施工措施，应首先利用上一循环架立的钢架施作完毕，再开挖。

3．开挖方式均采用弱爆破。

爆破时严格控制炮眼深度及装药量。

4．锁脚小导管可根据需要设置，以确保下台阶施工的安全。

5．各步台阶一次开挖长度宜在2～3m之间。

第三部台阶开挖后仰拱应紧跟。

6．施工中，应按有关规范及标准图的要求，进行监控量测，及时反馈结果，分析洞身结构的稳定，为支护参数的调整、浇筑二次衬砌的时机提供依据。

六、隧道开挖和钻爆施工安全技术措施掘进是隧道安全控制的最重要环节，由于隧道开挖断面大，施工时严格按设计图纸及施工组织设计采取合理的开挖方案，严格控制循环进尺，选择最佳的爆破参数，确保施工安全。

浅埋段、破碎带地段隧道开挖要采用机械开挖或浅孔控制爆破方法。

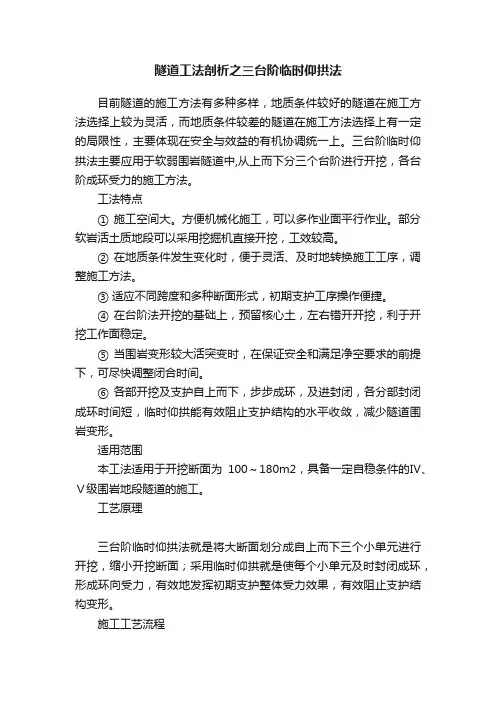

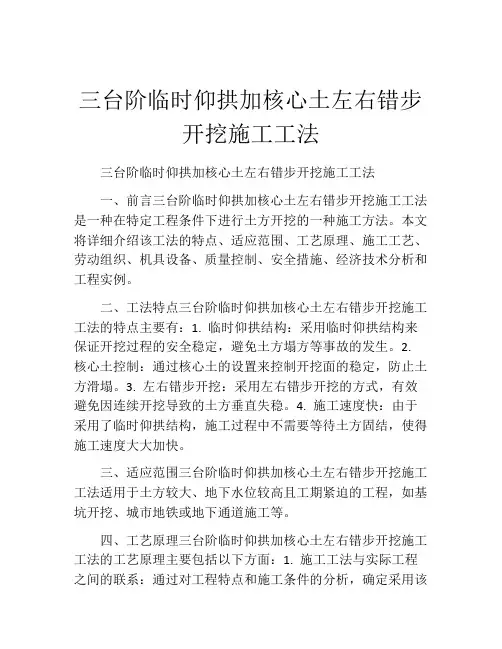

隧道工法剖析之三台阶临时仰拱法目前隧道的施工方法有多种多样，地质条件较好的隧道在施工方法选择上较为灵活，而地质条件较差的隧道在施工方法选择上有一定的局限性，主要体现在安全与效益的有机协调统一上。

三台阶临时仰拱法主要应用于软弱围岩隧道中,从上而下分三个台阶进行开挖，各台阶成环受力的施工方法。

工法特点① 施工空间大。

方便机械化施工，可以多作业面平行作业。

部分软岩活土质地段可以采用挖掘机直接开挖，工效较高。

② 在地质条件发生变化时，便于灵活、及时地转换施工工序，调整施工方法。

③ 适应不同跨度和多种断面形式，初期支护工序操作便捷。

④ 在台阶法开挖的基础上，预留核心土，左右错开开挖，利于开挖工作面稳定。

⑤ 当围岩变形较大活突变时，在保证安全和满足净空要求的前提下，可尽快调整闭合时间。

⑥ 各部开挖及支护自上而下，步步成环，及进封闭，各分部封闭成环时间短，临时仰拱能有效阻止支护结构的水平收敛，减少隧道围岩变形。

适用范围本工法适用于开挖断面为100～180m2，具备一定自稳条件的Ⅳ、Ⅴ级围岩地段隧道的施工。

工艺原理三台阶临时仰拱法就是将大断面划分成自上而下三个小单元进行开挖，缩小开挖断面；采用临时仰拱就是使每个小单元及时封闭成环，形成环向受力，有效地发挥初期支护整体受力效果，有效阻止支护结构变形。

施工工艺流程采用短台阶，分步平行开挖，爆破施工分成多个作业面进行，将集中爆破化为分散爆破，，既减少对围岩的扰动，又充分利用时间，还增加了爆破临空面，降低炸药消耗。

分步平行施作拱墙初期支护，混凝土仰拱超前施作及时闭合构成稳固的初期支护体系，保护围岩的天然承载力，有效抑制围岩变形。

全断面一次施作防水层和灌筑混凝土衬砌，确保了混凝土衬砌施工质量。

监控量测信息反馈指导施工，及时调整支护参数。

在断层带、破碎带等自稳性较差地层和富水地层中，则采用大管棚和超前小导管预注浆固结、止水等辅助措施后，上部弧形导坑法短开挖施作拱部初期支护，再左右错位开挖及施作边墙初期支护；混凝土仰拱紧跟下台阶并及时施作尽早闭合成环受力。

浅埋偏压溶蚀隧道三台阶临时仰拱法开挖施工工法浅埋偏压溶蚀隧道三台阶临时仰拱法开挖施工工法一、前言浅埋偏压溶蚀隧道是一种在工程中常见的隧道类型，为了满足施工的需求，需要采用合适的施工工法。

本文将介绍一种适用于浅埋偏压溶蚀隧道开挖施工的三台阶临时仰拱法工法。

本工法具有工程实用性，经过实践验证，在实际工程中具备可行性和可靠性。

二、工法特点该工法的特点在于使用临时仰拱进行开挖支护，通过三台阶的形式，将施工过程分阶段进行，以确保施工的稳定性和安全性。

该工法适用于浅埋深度和较松软地层的情况下，能够减少地面沉降和地面微震的影响。

三、适应范围该工法适用于浅埋偏压溶蚀隧道的开挖施工，特别是在地表存在建筑物或其他重要设施的情况下。

它可以有效地保护地面结构和设施，减少对周边环境的影响。

四、工艺原理该工法的工艺原理是通过使用临时仰拱和分阶段开挖的方式，保证施工过程中的稳定性和安全性。

在施工过程中，根据地层条件和开挖深度，采取相应的技术措施，包括临时仰拱的设计和施工、开挖的分阶段进行等。

五、施工工艺1. 施工准备：确定施工区域和开挖起点，组织相应的劳动力和机具设备。

2. 地面平整：对施工区域进行地面平整处理，确保施工安全和施工设备的稳定。

3. 临时仰拱搭设：根据设计要求，搭设临时仰拱结构，包括横拱和纵拱。

确保临时仰拱的稳定性和承载能力。

4. 第一台阶开挖：从隧道起点开始，进行第一台阶的开挖，同时加固临时仰拱结构，确保施工安全。

5. 第二台阶开挖：在第一台阶完成后，进行第二台阶的开挖，同样要加固临时仰拱结构。

6. 第三台阶开挖：在第二台阶完成后，进行第三台阶的开挖，同样要进行临时仰拱结构的加固。

7. 拱脚处理：对开挖完成后的临时仰拱进行处理，包括拆除或保留，根据实际需求进行决策。

六、劳动组织施工过程中需要有专业的施工队伍组织工作，包括工程师、技术人员和操作工。

根据施工进度和工程量的大小，确定合适的劳动力规模和施工队伍的组织架构。

三台阶临时仰拱法作业指导书1.适用范围本方法适用于XXXXXXX隧道具备一定自稳能力的Ⅴ级围岩地段，从上而下分三个台阶开挖，各台阶成环受力。

主要段落见下表1-1。

表1-1 XXXXXXX隧道三台阶临时仰拱法施工段措施表2.作业准备(1)编制施工工艺设计、工序质量控制设计和现场技术交底、安全交底；(2)确定弃砟场的位置和范围；汽车运输道路的引入和其他运输设施的布置；(3)配置钢架加工及试拼设备，准备钢架加工车间及贮存棚(5)做好施工材料准备。

(4)做好施工用风、用水和用电设施布置。

1)施工用风①空压机功率要求隧道施工用风应采用固定或移动空压机供风空压机最大功率应满足同时工作的各种风动机具的最大用风量和足够风压的要求。

②空压机位置要求固定式空压机站应设置在洞口附近，并靠近变电站。

空压机站应有具体的防水、降温和保温设施。

③风管的安装和使用A.高压风管及接头装置的材质必须符合相关标准规定；B.高压风管应敷设平顺，接头严密，不漏风；C.在洞外地段，当风管长度大于100m以内和温度变化较大时宜安装伸缩器，靠近空压机150m以内，风管的法兰盘接头宜用石棉衬垫；D.长度大于1000m时，应在高压风管最低处设置油水分离器，定时放出管中的积油和水；E.洞内高压风管应敷设在电缆电线相对应的一侧，风管的前端至开挖面距离宜保持30～40m，并用分风器(可自制)连接高压软风管；F.各种闸阀在安装前应拆开清洗，阀门应进行水压强度试验，合格后方可使用；G.高压风管在安装前应进行检查，当有裂纹、创伤、凹陷等现象不得使用，管内不得保留有残余物和其他脏物；H.高压风管使用应有专人负责检查、养护。

2)施工用水①隧道施工供水方案的选择及设备的配置A.水源的水量应能够满足工程和生活用水的需要。

有高山自然水源时，应蓄水利用。

水池高度应通过计算，并能满足洞内最大水压的要求；B.水池的容量应计算并有一定的储备量，满足洞内外集中用水的需要；C.采用机械抽水站供水时，应有备用的抽水机；D.工程和生活用水使用前必须经过水质鉴定。

三台阶临时仰拱法施工工艺 [图片]•分享•转载•复制地址转载自可以不完美 2010年12月29日 08:10 阅读(10) 评论(1) 分类：技术资料•举报•字体：大▼o小o中o大三台阶法即三台阶临时仰拱法，是指在软弱围岩大跨隧道中，先开挖隧道的上台阶,然后开挖中台阶，最后再开挖下台阶的施工方法。

施工方法如下：首先将隧道全断面自上而下大致等分成三部分，从上到下分台阶先开挖上台阶，上台阶开挖掘进30～50米后,再进行中台阶的开挖,中台阶开挖掘进10～20米后,再进行下台阶开挖,下台阶开挖支护完成后及时施作仰拱,及早封闭成环.同时每个开挖工作面喷射10厘米厚封底混凝土，及时封闭成环。

待隧道整环拱架封闭成环后，再施作混凝土工程。

一、开挖支护施工先后顺序和各断面结构尺寸1、开挖支护施工先后顺序在此对照附图一“三台阶法施工工序示意图”进行说明，待洞口长管棚施工完毕后，首先进行①部工序施工（即上台阶施工），开挖进尺长度控制在0.6～1.0m，开挖完毕后，及时进行初喷混凝土施工。

然后进行①部工序施工（上台阶支护：钢架安装、锚杆、喷射混凝土施工）；①部工序施工完毕后进行②部工序施工（中台阶左侧开挖施工），开挖长度控制在0.6～1.0m，上中台阶间距控制在30～50m内，开挖完毕后，进行初喷混凝土施工。

然后进行②部右侧工序施工（中台阶右侧断面支护：钢架安装、锚杆、喷射混凝土施工）；中台阶左侧掌子面和右侧掌子面必须错开至少5米,避免上台阶拱脚同时悬空.②部工序施工完毕后，进行③部工序施工（下部左侧断面开挖施工），开挖长度控制在0.6～1.0m，中下台阶间距控制在10～20m内，开挖完毕后，进行初喷混凝土施工；然后进行③部右侧工序施工（下台阶右侧断面支护：钢架安装、锚杆、喷射混凝土施工）；下台阶左侧掌子面和右侧掌子面必须错开至少5米,避免中台阶拱脚同时悬空。

然后进行IV部施工,即仰拱施工,仰拱施工应全断面一次施工封闭成环。
