马吕斯定律的实验报告马吕斯定律的实验报告引言：马吕斯定律是描述一个有趣的现象，即在人群中，个体越多，每个个体的平均社交关系数量越少。
这个定律由法国社会学家马吕斯在19世纪初提出，并得到了广泛的关注和研究。
为了验证这个定律的有效性，我们进行了一项实验。
实验目的：我们的目标是通过实验来验证马吕斯定律，并进一步了解个体在社交网络中的行为模式和社交关系的特点。
实验设计：我们在一个大学校园内进行了实验，选择了100名学生作为实验对象。
实验分为两个阶段进行。
首先，我们让每位学生填写一份问卷，了解他们的个人信息、社交行为和社交关系。
然后，在一周的时间内，我们要求他们记录下与其他学生的社交互动次数。
实验结果：根据实验结果，我们得出了以下结论：1. 马吕斯定律的验证：通过统计每位学生的社交互动次数，我们发现了明显的现象。
社交互动次数的分布呈现出一个明显的不均衡状态，即大多数学生的社交互动次数相对较少，只有少数学生的社交互动次数较多。
这一结果符合马吕斯定律的预测，即在人群中，个体越多，每个个体的平均社交关系数量越少。
2. 社交行为模式的差异：我们还发现，不同个体之间的社交行为模式存在明显的差异。
有些学生更倾向于与不同的人建立更多的社交关系，而另一些学生则更倾向于与少数几个人保持紧密的社交联系。
这种差异可能与个体的性格、兴趣爱好等因素有关。
3. 社交关系的稳定性：我们观察到，虽然每个学生的社交互动次数不同，但社交关系的稳定性相对较高。
即使社交互动次数较少的学生，他们的社交关系也相对稳定，不容易发生大的变化。
这一结果表明，人们在社交网络中往往会保持一定的稳定性，与一些固定的人保持联系。
讨论与启示：通过这项实验，我们进一步验证了马吕斯定律的有效性，并对个体在社交网络中的行为模式和社交关系的特点有了更深入的了解。
这对于我们理解人类社会的组织和运作方式具有重要的意义。
此外，这个实验还给我们带来了一些启示。
首先，我们应该认识到在社交网络中，个体之间的社交关系存在一定的不均衡性，这也意味着我们不能期望每个人都能与所有人建立紧密的联系。
马吕斯定律实验报告马吕斯定律实验报告马吕斯定律是一个描述人类行为的经验定律，它指出人们对于奖励和惩罚的反应不是线性的，而是呈现出一种非常规律的曲线。
在这个实验报告中，我将详细介绍我们进行的马吕斯定律实验以及实验结果的分析。
实验设计我们设计了一个简单的实验来验证马吕斯定律。
实验对象是一群志愿者，他们被要求完成一项任务。
任务的内容是在规定时间内完成一系列数学题，完成后会根据他们的表现给予奖励或惩罚。
我们将志愿者分为三组，分别是奖励组、惩罚组和对照组。
实验过程在实验开始之前，我们对志愿者进行了一次问卷调查，以了解他们对奖励和惩罚的态度和期望。
接下来，我们给每个志愿者提供了一套数学题，并规定了完成任务的时间。
在任务进行过程中，我们对志愿者的表现进行了记录，包括完成题目的数量和正确率。
实验结果根据实验结果，我们得出了以下结论：1. 奖励组：在奖励组中，我们发现志愿者的表现呈现出一种“正向加速”的趋势。
即，随着奖励的增加，志愿者的表现越来越好。
一开始，奖励的增加对他们的表现没有太大影响，但随着奖励的增多，他们的表现逐渐提高，最终达到了一个峰值。
2. 惩罚组：与奖励组相反，惩罚组的志愿者表现出一种“负向加速”的趋势。
开始时，惩罚对他们的表现没有太大影响，但随着惩罚的增加，他们的表现逐渐下降，最终达到了一个谷底。
3. 对照组：对照组的志愿者没有受到奖励或惩罚，他们的表现相对稳定，没有明显的变化。
实验分析通过对实验结果的分析，我们可以得出以下结论：1. 马吕斯定律在实验中得到了验证。
无论是奖励还是惩罚，都对人们的行为产生了非线性的影响。
一开始，奖励或惩罚的增加对行为没有太大影响，但随着增加的幅度变大，行为的改变也越来越明显。
2. 马吕斯定律的曲线形状可能与人们的动机和心理预期有关。
在奖励组中，志愿者可能因为期望得到更多的奖励而表现得更好。
而在惩罚组中，志愿者可能因为害怕受到更多的惩罚而表现得更差。
3. 马吕斯定律的应用潜力广泛。

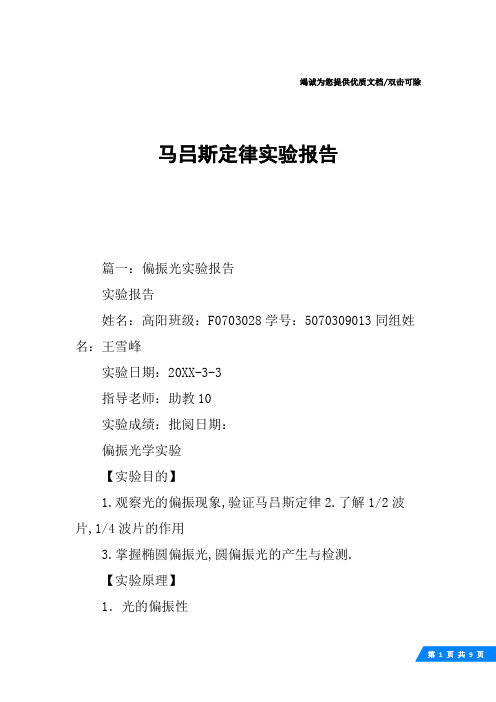

竭诚为您提供优质文档/双击可除马吕斯定律实验报告篇一：偏振光实验报告实验报告姓名：高阳班级：F0703028学号：5070309013同组姓名：王雪峰实验日期：20XX-3-3指导老师：助教10实验成绩：批阅日期：偏振光学实验【实验目的】1.观察光的偏振现象,验证马吕斯定律2.了解1/2波片,1/4波片的作用3.掌握椭圆偏振光,圆偏振光的产生与检测.【实验原理】1．光的偏振性光是一种电磁波，由于电磁波对物质的作用主要是电场，故在光学中把电场强度e称为光矢量。
在垂直于光波传播方向的平面内，光矢量可能有不同的振动方向，通常把光矢量保持一定振动方向上的状态称为偏振态。
如果光在传播过程中，若光矢量保持在固定平面上振动，这种振动状态称为平面振动态，此平面就称为振动面（见图１）。
此时光矢量在垂直与传播方向平面上的投影为一条直线，故又称为线偏振态。
若光矢量绕着传播方向旋转，其端点描绘的轨道为一个圆，这种偏振态称为圆偏振态。
如光矢量端点旋转的轨迹为一椭圆，就成为椭圆偏振态（见图2）。
2．偏振片虽然普通光源发出自然光，但在自然界中存在着各种偏振光，目前广泛使用的偏振光的器件是人造偏振片，它利用二向色性获得偏振光（有些各向同性介质，在某种作用下会呈现各向异性，能强烈吸收入射光矢量在某方向上的分量，而通过其垂直分量，从而使入射的自然光变为偏振光介质的这种性质称为二向色性。
）。
偏振器件即可以用来使自然光变为平面偏振光——起偏，也可以用来鉴别线偏振光、自然光和部分偏振光——检偏。
用作起偏的偏振片叫做起偏器，用作检偏的偏振器件叫做检偏器。
实际上，起偏器和检偏器是通用的。
3.马吕斯定律设两偏振片的透振方向之间的夹角为α，透过起偏器的线偏振光振幅为A0，则透过检偏器的线偏振光的振幅为A，A=A0cosɑ，强度I=A，I=A0cosɑ=Ｉ20222cosɑ=cosɑ式中I0为进入检偏器前（检偏器无吸收时）线偏振光的强度。
22这就是１８０９年马吕斯在实验中发现的，所以称马吕斯定律。
马吕斯定律的实验验证与应用马吕斯定律是人力资源管理领域中的一条经验法则，其内容是指员工在企业内的自由度与员工对企业产出的效能成反比。
换句话说，员工对企业产出的效能越高，员工在企业内的自由度就越大。
本文将围绕马吕斯定律展开实验验证和应用研究。
首先，我们可以进行实验验证马吕斯定律。
在一个实验组中，将员工分成两组，一组是在规定的时间内按照任务要求完成工作的，另一组是在相同的时间内自由安排工作，并鼓励他们自主决策和创新。
然后通过对两组员工的工作效能进行对比分析，可以得出结论是否支持马吕斯定律。
实验结果可能会显示自由度较大的员工在工作效能方面比受限制的员工更具优势。
这可能是因为自由度大的员工能够更好地发挥自己的想象力和创造力，能够更好地应对工作中的挑战，并从中获取更多的工作乐趣。
而受限制的员工可能由于缺乏主动性和创新能力，无法充分发挥自己的潜力，从而导致工作效能的下降。
然而，这并不意味着企业应该完全放任员工的自由度。
过于自由的员工可能会造成工作混乱和失控，同时也会给企业带来管理和控制的难题。
因此，企业应该在给予员工一定的自由度的同时，建立良好的管理机制和监督体系，以确保员工的自由度不会过度影响工作效能。
基于马吕斯定律的实验验证，我们可以得出一些基于这条经验法则的应用建议。
首先，企业应该注重培养和激发员工的创造力和主动性。
培养员工的创造力和主动性可以让员工更好地发挥自己的潜力，从而提高工作效能。
企业可以通过建立开放和包容的工作环境，鼓励员工提出自己的想法和建议，并给予一定的权力和自主决策的机会，以激发员工的创造力和主动性。
其次，企业应该注重员工发展和成长。
员工的自由度往往与其对企业产出的效能成正比。
因此，为了提高员工的自由度，企业应该注重员工的培训和发展，提供员工发展的机会和平台，让员工能够不断提升自己的能力和素质，从而提高工作效能。
最后，企业应该注重员工的工作满意度。
员工的工作满意度往往与其工作效能成正比。
验证马吕斯定律实验报告用Origin进行线性拟合并修正系统误差——以“验证马吕斯定律”实验为例主要包含的内容：介绍了用Microcal Origin软件进行实验数据处理与线性拟合并进行系统误差修正的具体方法。
以验证马吕斯定律实验中入射光振动方向与检偏器主截面之间的夹角θ和通过光电探测器探测到的光电流强度Iθ的数据处理以及Iθ～cos2θ线性拟合为例，并找出系统误差，对测量结果进行修正，展现了Origin软件的便捷、高效、直观等优点。
对于线性曲线拟合，常用的方法有作图法，即在作图纸上人工拟合直线，此方法很方便，但却不是一种建立在严格的统计理论基础上的数据处理方法。
在作图纸上人工拟合直线时存在一定的主观随意性，难免会增大误差。
而最小二乘法是数据线性拟合中最常用的一种实验数据处理方法。
但是，如果运用最小二乘法手工计算拟合参数值，所需的计算比较繁琐，且容易出错。
现在计算机中的Excel或是Origin等数据图像分析软件中，在进行线性拟合时大都选用了最小二乘法算法。
运用计算机软件进行数据处理和作图，有着简便快速、精确度更高的优点，这也是信息时代发展的要求。
本文将选用验证马吕斯定律实验为例，介绍运用Origin 软件进行实验数据线性拟合的具体方法，并通过Origin软件处理实现消除系统误差。
用Origin实现实验数据的线性拟合下面是以验证马吕斯定律实验为例，说明Origin在运用最小二乘法算法进行实验数据线性拟合的方法步骤。
数据输入与处理首先将得到的实验数据输入Origin的工作表worksheet中.按其默认设置打开一个工作表窗口，在本文实验中共有11组数据，将其输入工作表中，如图2中A (X1) , I1 (Y1) , I2 (Y1) , I3 (Y1) 所示。
然后在工作表中通过Column/Add New Column新增一列，命名为B (X2) 用于存放夹角θ的余弦的平方.选中Column B (X2) ，右击然后选Set Column Values将跳出一个窗口，然后在编辑窗口输入Column B (X2) 的赋值运算公式:Col (B) =cos (Col (A) *pi/180) ^2, 点击OK，则可快速求得夹角θ的余弦的平方。
验证马吕斯定律实验报告
马吕斯定律是指在社会科学领域中，富人愈富，穷人愈贫的现象。
这一定律在现实生活中得到了广泛的验证，但也有一些学者对其进行了质疑。
为了验证马吕斯定律的有效性，我们进行了一项实验。
首先，我们选择了一个具有代表性的社会群体作为研究对象。
我们对这个群体中的个体进行了财富水平的调查，并统计了他们的财产状况。
然后，我们对这些个体进行了一定时期内的观察，记录了他们的财富变化情况。
在实验过程中，我们发现了一些有趣的现象。
首先，我们发现了富人更容易通过投资、创业等方式增加自己的财富，而穷人则更容易陷入贫困的恶性循环中。
其次，我们发现了社会中存在着一定的资源分配不均，这导致了富人愈富，穷人愈贫的现象。
最后，我们还发现了一些个体的财富变化与其个人素质、能力等因素有着密切的关系。
通过这次实验，我们验证了马吕斯定律在一定程度上的有效性。
然而，我们也意识到，马吕斯定律并不是绝对的，它受到了众多因素的影响，包括个体的能力、机遇、社会政策等。
因此，我们在验证马吕斯定律的同时，也需要对其进行进一步的深入研究。
总的来说，通过这次实验，我们对马吕斯定律有了更深入的认识。
我们相信，通过不断地研究和探索，我们可以更好地理解和解决社会中存在的贫富分化问题，为社会的公平与正义贡献自己的力量。
希望我们的实验报告能够对相关领域的研究工作提供一定的参考和启发。
偏振光实验报告——验证马吕斯定律测量蔗糖溶液的旋光率【实验目的】测量蔗糖水溶液在特定温度及波长的光源的旋光率，验证蔗糖溶液的旋光度与其浓度成正比。
【实验原理】振动面的转角ϕ与管长L 和溶液的浓度c 成正比：ϕ=[]cL α（1）其中比例系数[]α叫做该溶液的旋光率，且[]α＞0表示右旋。
在旋光物质中线偏振光沿光轴传播时可以分解成左旋光和右旋光（L 光和R 光）。
由于旋光性物质具有不对称性，即有使光向相反方向转动的镜像物质的碳原子，导致它们的传播速度L υ,R υ略有不同，或者说两者的折射率不同，因而经过旋光性物质时产生不同的相位滞：dn LLλπϕ2=dn RR λπϕ2=式中d 为旋光晶片的厚度或盛裝旋光溶液容器的长度。
当光束穿出旋光性物质后，左、右旋圆偏振光可以合成为一个线偏振光，其偏振方向在L E →，R E →瞬时位置的角分线上。
从图中看出，次方向相对原来的竖直方向转过了一个角度φ，其大小为()()d n n L R L R -=-=λπϕϕφ21当L R n n >时，φ>0，物质是左旋的；当L R n n <时，φ<0，物质是右旋的，这样，存在镜像形式的物质的旋光性便得到了解释。
实验中可通过更换浓度长度积法测旋光率：因为ϕ=[]cL α，实验中我们可以通过改变cL 值，即浓度长度积的大小得到相应的旋光度，并将旋光度的测量值与对应的cL 值做线性拟合，以cL为横轴，旋光度为纵轴，则斜率为旋光率。
旋光仪的结构和工作原理：光线从光源投射到聚光镜、滤色镜、起偏镜后变成平面偏振光再经过半荫片分解成o光和e光，视场中出现二分视界，通过转动手轮找到暗视场（因为人眼在较暗的环境下对亮度的微小变化感觉特别灵敏，因而实验中选择视场作为角度测量的基准以减小角度测量误差）。
这时找到暗场并记录下此时的角度测量数据φ1，然后再放入装有旋光物质的测试管，此时两种线偏振光都会以相同的旋光度旋转相同的角度，暗场会消失，从目镜中能观察到半边亮半边暗的不同亮度。
实验： 光偏振与马吕斯定律一．实验目的1.观察光的偏振现象。
2.验证马吕斯定律。
二．实验原理偏振光定义：偏振光是指光矢量的振动方向不变，或具有某种规则地变化的光波。
分类：1.自然光：光矢量具有轴对称性、均匀分布、各方向振动 的振幅相同； 2. 部分偏振光 含有各种振动方向的光矢量，但光振动在某一方向更显著； 3. 完全偏振光：线偏振光：光矢量端点的轨迹为直线； 椭圆偏振光：光矢量端点的轨迹为一椭圆； 圆偏振光：光矢量端点的轨迹为一圆。
马吕斯定律：光强0I 的线偏振光，透过检偏器以后，透射光光强为I=α20cos I ，α是线偏振光的光振动方向与检偏器透振方向间的夹角。
三．实验主要步骤或操作要点实验装置：电脑液晶屏，手机（Phyphox-光强），偏振片（偏光镜，3d 眼镜等），量角器（或者手机Phyphox-斜面）。
实验步骤 ：1.将手机竖直放置在液晶屏前； 2. 打开Phyphox-光模式；3. 将偏光片放置在手机光传感器前；4. 旋转特定角度，记录光强变化和角度（第二个手机Phyphox-斜面 测量角度)；5. 处理数据。
注意事项：角度要准确测量；背景光的影响；测量光路要等高同轴。
实验安全：禁用大功率激光笔 ！实验中禁止将激光聚焦 ！ 做好激光防护，既要保护自己，也要避免误伤他 人 ！ 严禁用眼睛直视激光束，以免造成视网膜损伤。
四．实验数据在0-180 范围内取不同的α（实际上0-90也可以进行验证，但是为了防止偏振片薄厚不均和对光源的反射率不同，采用0-180进行验证），计算α2cos 并记下对应的光强I 。
量角器的分度值为1。
五．数据处理在上述表格基础上计算α2cos ，绘制I-α2cos 图像，并计算I 与α2cos 的线性相关系数。
用Excel 作图像如下：由I-α2cos 图像可知，I 与α2cos 近似成线性关系，斜率0I =1471.1lux ，相关系数R 2=0.9995，线性相关指数接近1。
偏振光的特性研究实验报告【实验目的】1．掌握产生与检验线偏振光的方法，验证马吕斯定律；2．掌握产生和检验圆（椭圆）偏振光的方法；3．掌握测量布儒斯特角的方法。
【实验仪器】激光器，分光计光具座，偏振片（2 个），1/2 波片，1/4 波片，光功率计等。
【实验原理】1.光的偏振光按照偏振状态可分成自然光、部分偏振光、完全偏振光3 类，其中完全偏振光又称为椭圆偏振光，包括线偏振光和圆偏振光等2 种特例。
（1）自然光光是由光源中大量原子或分子的能级跃迁产生的。
在振动平面内，各个方向的振动都有，统计上是均匀分布的。
（2）完全偏振光其振动的两个分量的幅度和相位差都不随时间改变其中Ax 、A y和δ为常数。
若Ax=A y且δ = ±Π/2，则电矢量端点的轨迹是一个圆，这种光称为圆偏振光。
注意δ =Π/2和δ = Π/2是旋转方向不同的两种圆偏振光。
如果δ = kΠ，椭圆退化成线段，光会沿一个固定的方向振动，这种光称为线偏振光(或平面偏振光)。
线偏振光的电场分量可表示为这里θ为振动方向与x 轴的夹角。
（3）部分偏振光偏振性质介于自然光与完全偏振光之间的光称为部分偏振光。
2.偏振光的测量通过旋转检偏器，测量不同方向振动的光强。
设入射光的电场为检偏器的透振方向为θ。
垂直于θ方向的振动被检偏器吸收，留下与θ方向平行的振动。
因此探测器测量的光强正比于这里〈a〉表示a的周期或长时间平均值。
●对于自然光，由于E和Ey(统计上)强度相等且没有固定的相位差，因此Iθ = I = const.光强与检偏器角度无关。
●对于线偏振光，假设振动方向与x 轴平行，(E (t), Ey(t)) = ( cos ωt,0 )，有此式被称为马吕斯定律。
一般的椭圆偏振光，根据光强与θ的关系可以确定Ax，Ay和cos δ。
不能区分椭圆偏振光和部分偏振光(特殊的，圆偏振光与自然光的光强都与θ无关) 解决方法是在检偏器之前再加一块1/4 波片。
实验： 光偏振与马吕斯定律一．实验目的1.观察光的偏振现象。
2.验证马吕斯定律。
二．实验原理偏振光定义：偏振光是指光矢量的振动方向不变，或具有某种规则地变化的光波。
分类：1.自然光：光矢量具有轴对称性、均匀分布、各方向振动 的振幅相同； 2. 部分偏振光 含有各种振动方向的光矢量，但光振动在某一方向更显著； 3. 完全偏振光：线偏振光：光矢量端点的轨迹为直线； 椭圆偏振光：光矢量端点的轨迹为一椭圆； 圆偏振光：光矢量端点的轨迹为一圆。
马吕斯定律：光强0I 的线偏振光，透过检偏器以后，透射光光强为I=α20cos I ，α是线偏振光的光振动方向与检偏器透振方向间的夹角。
三．实验主要步骤或操作要点实验装置：电脑液晶屏，手机（Phyphox-光强），偏振片（偏光镜，3d 眼镜等），量角器（或者手机Phyphox-斜面）。
实验步骤 ：1.将手机竖直放置在液晶屏前； 2. 打开Phyphox-光模式；3. 将偏光片放置在手机光传感器前；4. 旋转特定角度，记录光强变化和角度（第二个手机Phyphox-斜面 测量角度)；5. 处理数据。
注意事项：角度要准确测量；背景光的影响；测量光路要等高同轴。
实验安全：禁用大功率激光笔 ！实验中禁止将激光聚焦 ！ 做好激光防护，既要保护自己，也要避免误伤他 人 ！ 严禁用眼睛直视激光束，以免造成视网膜损伤。
四．实验数据在0-180 范围内取不同的α（实际上0-90也可以进行验证，但是为了防止偏振片薄厚不均和对光源的反射率不同，采用0-180进行验证），计算α2cos 并记下对应的光强I 。
量角器的分度值为1。
五．数据处理在上述表格基础上计算α2cos ，绘制I-α2cos 图像，并计算I 与α2cos 的线性相关系数。
用Excel 作图像如下：由I-α2cos 图像可知，I 与α2cos 近似成线性关系，斜率0I =1471.1lux ，相关系数R 2=0.9995，线性相关指数接近1。
偏振光实验——验证马吕斯定律【原理】光是电磁波，而且是一种横波。
光的电矢量在垂直于传播方向的平面内可以任意取向，若对于传播方向不对称而偏于某个方向称为偏振。
光矢量振动方同与传播方向组成振动面，限于某个固定振动方向的称线偏振光，或从振动面来看，也称为平面偏振光。
此外，还有一种偏振光，它的光矢量末端在垂直于传播方向的平面上随时间变化的轨迹呈椭圆或圆，故称之为椭圆偏振光或圆偏振光。
本实验主要观察线偏振光（平面偏振光）。
偏振器一般指线偏振器，它只允许电矢量沿某一特定方向的线偏振光通过。
普通光源发出的为自然光，经过偏振器后成为线偏振光，这样的偏振器称起振器。
当偏振器用来检验一个光是否偏振光时，则称为检偏器。
用二色性物质制作的偏振片允许特定方向的光振动通过（这一特定方向称该偏振片的透光轴），而吸收与透光轴方向垂直的光振动。
对于理想起偏器，自然光透过它之后应变成完全线偏振光。
当线偏振光再次透过作为理想检偏器的同样的偏振片时，如果检偏器与起偏器透光轴互相平行，则透过的偏振光光强不变。
而当二透光轴相互垂直时，透射光完全不能通过，光强为零。
一般情况下，二平行放置的偏振片的透光轴互成θ角，设入射到第二片偏振片的偏振光振动振幅为E 0，光强I 0，则从第二片偏振片透射出来的偏振光振动振幅变为θcos 0E ，光强，称作马吕斯定律。
本实验即是对它作验证。
θθ2020cos )cos (I E I ==当然，实际的偏振片都不是理想偏振片，由于材料、制作因素以及不可避免的表面反射、散射等原因，马吕斯定律只是近似成立。
如果实验中器件安置或操作不够良好，还会产生更大差异，是应尽力避免的。
本实验使用光强传感器，光源可选用普通光源或半导体激光光源。
利用计算机辅实时测量设备建立光强——角度)(ϕ−I 、光强——余弦)cos (φ−I 、光强——平方余弦图，进行研究分析，以令人信服的证据验证马吕斯定律。
其中角度的测量，还可以使用旋转移动传感器与偏振片连动，以1440点/转的灵敏度自动记录测量数据。
马吕斯定律实验报告一、实验目的本实验旨在验证马吕斯定律，即通过研究线偏振光通过检偏器后的光强变化规律，深入理解光的偏振特性。
二、实验原理马吕斯定律描述了线偏振光通过检偏器后的光强与入射光强以及检偏器透光轴与入射光偏振方向夹角之间的关系。
设入射光强为$I_0$，通过检偏器后的光强为$I$，检偏器透光轴与入射光偏振方向的夹角为$＼theta$，则马吕斯定律的表达式为：＄I ＝ I_0 ＼cos^2\theta$。
三、实验仪器1、光源：提供线偏振光的激光光源。
2、起偏器：用于产生线偏振光。
3、检偏器：可旋转以改变透光轴方向。
4、光功率计：用于测量光强。
四、实验步骤1、打开激光光源，使其稳定工作。
2、调整起偏器，使其产生线偏振光。
3、将检偏器置于起偏器后，使两者透光轴平行，此时光功率计读数最大，记录为$I_0$。
4、以一定的角度间隔（如 10°）旋转检偏器，记录相应的光功率计读数$I$。
5、重复测量多次，以减小误差。
五、实验数据及处理｜旋转角度＄＼theta$（°）｜光强＄I$（mW）｜｜：：｜：：｜｜ 0 ｜ 500 ｜｜ 10 ｜ 470 ｜｜ 20 ｜ 385 ｜｜ 30 ｜ 250 ｜｜ 40 ｜ 125 ｜｜ 50 ｜ 060 ｜｜ 60 ｜ 025 ｜｜ 70 ｜ 010 ｜｜ 80 ｜ 005 ｜｜ 90 ｜ 000 ｜根据实验数据，以角度$＼theta$为横坐标，光强$I$为纵坐标，绘制出光强随角度变化的曲线。
然后，根据马吕斯定律$I ＝ I_0 ＼cos^2\theta$，计算理论光强值，并与实验测量值进行比较。
六、实验结果分析通过实验数据和曲线可以看出，随着检偏器旋转角度的增大，光强逐渐减小，且呈现出余弦平方的变化规律，与马吕斯定律相符。
然而，实验中仍存在一定的误差。
误差来源可能包括：仪器精度的限制、实验环境中的杂散光干扰、操作过程中的旋转角度不准确等。
七、实验注意事项1、实验过程中应避免光源、起偏器和检偏器的位置发生变动，以免影响实验结果。
马里乌斯定律：马留斯指出：通过偏振器的I（Ο）线性偏振光的强度，透射光的强度（不考虑吸收）是I = I（Ο）cos吗？θ。
（θ是入射光线的偏振光的振动方向与偏振器的偏振方向之间的夹角。
）马里乌斯定律指出，光线在各向同性均匀介质中传播时，始终与波表面保持正交。
，入射波面与出射波面的对应点之间的光路是恒定的，根据电磁波理论，光是剪切波，其振动方向与光的传播方向垂直。
在垂直于光波传播方向的平面上，光矢量可能具有不同的振动方向，通常，光矢量保持一定振动方向的状态称为偏振态，偏振器产生的偏振光通过偏振器后，如图所示，OM表示偏振片的偏振方向，on表示偏振偏振器的偏振方向，其夹角为α。
自然光穿过偏振器，并沿OM 方向变为线性偏振光。
假设其振幅为E0，但偏振器仅允许其分量沿打开方向通过。
因此，从偏振器发出的光的振幅为e ＝e 0cosα。
因此，如果入射偏振片的光强度为I0，则偏振片发出的光强度与原始光强度和偏振片角度具有一定关系。
Marius在1808年通过实验指出，线性偏振光的强度与IO的强度一起通过偏振器，透射光的强度（不考虑吸收）为：I = IO（COSα）^ 2，其中α是入射光线的偏振光的振动方向与偏振器的偏振方向之间的角度。
通过偏振器后，透射光的强度为I = IO（COSα）^2。
其中，α是线性偏振光的光振动方向与偏振器的透射方向之间的夹角，称为马里斯定律。
将偏振器P1放置在光路中作为偏振器，以获得具有与P1透射方向相同的振动方向的线性偏振光。
线性偏振光的强度是入射自然光强度的一半。
偏振器P2作为偏振器放置在光路中。
P2和P1之间的夹角为：e = EO（COSα）和I = IO（COSα）^2。
这是马里斯定律。
当α= 0°或180°，I = IO时，透射光最强。
当α= 90°或270°，I = 0时，透射光强度为零。
对于其他值，光强度在0到Io之间。
简单原理：两个偏振器的透射方向之间的角度为α，通过偏振器的偏振光的幅度为Ao，那么通过偏振器的幅度为a，则a = aocosα。
验证马吕斯定律实验报告验证马吕斯定律实验报告马吕斯定律是物理学中的一个重要定律，它描述了电流通过导体时所产生的热量与电阻、电流强度和时间的关系。
在本次实验中，我们将验证马吕斯定律，并探究其应用于电路中的意义。
实验材料和仪器：1. 导线：使用同一种材料和规格的导线，以保证实验的准确性。
2. 电流表和电压表：用于测量电流强度和电压。
3. 电源：提供电流。
4. 电阻丝：用于产生电阻。
实验步骤：1. 准备工作：将实验所需材料和仪器摆放整齐，确保电源和仪器的连接正确。
2. 测量电阻：使用万用表测量电阻丝的电阻值，并记录下来。
3. 搭建电路：将电源、电阻丝和电流表连接成一个闭合电路。
4. 测量电流和电压：打开电源，调节电流强度，并使用电流表和电压表测量电流强度和电压的数值。
5. 记录数据：记录下不同电流强度下的电阻丝的温度变化，并计算出所产生的热量。
实验结果：通过实验数据的记录和计算，我们得到了以下结果：1. 马吕斯定律的验证：根据马吕斯定律，电流通过导体时所产生的热量与电阻、电流强度和时间的乘积成正比。
通过实验数据的分析，我们发现电流强度越大，电阻丝的温度变化越大，产生的热量也越多。
这与马吕斯定律的描述相符合，验证了该定律的准确性。
2. 应用意义：马吕斯定律在电路设计和电子设备的使用中有着重要的应用。
通过控制电流强度和电阻的数值，我们可以合理地设计电路，确保电子设备的正常工作，并避免因过大的电流而引起的热量过高的问题。
此外，马吕斯定律还为电阻的选择和电路的优化提供了理论依据。
3. 实验误差的分析：在实验过程中，可能存在一些误差，例如电流表和电压表的测量误差、电阻丝的材料特性等。
为了减小误差，我们可以进行多次实验，取平均值，并对实验数据进行统计分析。
结论：通过本次实验，我们成功验证了马吕斯定律，并探究了其在电路中的应用意义。
马吕斯定律的准确性为电路设计和电子设备的正常运行提供了重要的理论基础。
在今后的学习和实践中，我们将进一步深入研究马吕斯定律，并将其应用于实际问题的解决中。
验证马吕斯定律实验报告按电磁波理论，光是横波，它的振动方向和光的传播方向垂直。
在垂直于光波传播方向的平面内，光矢量可能有不同的振动方向，通常把光矢量保持一定振动方向上的状态称为偏振态。
由起偏器产生的偏振光在通过检偏器之后，如图，OM表示起偏器的偏振化方向，ON表示检偏器的偏振化方向，它们的夹角为α。
自然光透过起偏器后成为沿OM方向的线偏振光，设其振幅为E0，而检偏器只允许它沿ON方向的分量通过，所以从检偏器透出的光的振幅为E=E0cosα由此可知，若入射检偏器的光强为I0，则检偏器射出的光强与原光强及偏振器角度存在一定关系。
折叠公式1808年，马吕斯经实验指出,强度为Io的线偏振光,透过检偏片后,透射光的强度(不考虑吸收)为:I=Io(cos α)^2其中, α是入射线偏振光的光振动方向和偏振片偏振化方向之间的夹角。
一束光强为Io的线偏振光，透过检偏器以后，透射光的光强为I=Io(cos α)^ 2 。
式中α是线偏振光的光振动方向与检偏器透振方向间的夹角，该式称为马吕斯定律。
在光路中放入偏振片P1 作为起偏器，获得振动方向与P1透振方向一致的线偏振光,线偏振光的强度为入射自然光强度的一半。
在光路中放入偏振片P2 ，作为检偏器，其透振方向P2与P1 夹角为，透过P2的光振幅:E=Eo(cos α),光强:I=Io(cos α)^2 , 这就是马吕斯定律。
当α=0°或180°时，I=Io ，透射光最强。
当α=90°或270°时，I=0，透射光强为零。
当为其它值时，光强介于0 和Io之间。
简单原理:两偏振片的透振方向之间夹角为α，透过起偏器的偏振光振幅为Ao，则透过检偏器的振幅为A，则A=Ao cosα因为探测器检测到的是光强，光强为I=A^2可得I=(Ao cos α)^2=Io(cos α)^2折叠相关例题两个偏振片紧靠在一起，将它们放在一盏灯的前面以至没有光通过，如果将其中的一片旋转180°，在旋转的过程中，将会产生什么现象呢?解答:透过偏振片的光强先增强，然后又减小为零。
马里乌斯定律：马留斯指出：通过偏振器的I（Ο）线性偏振光的强度，透射光的强度（不考虑吸收）是I = I（Ο）cos吗？θ。
（θ是入射光线的偏振光的振动方向与偏振器的偏振方向之间的夹角。
）马里乌斯定律指出，光线在各向同性均匀介质中传播时，始终与波表面保持正交。
，入射波面与出射波面的对应点之间的光路是恒定的，根据电磁波理论，光是剪切波，其振动方向与光的传播方向垂直。
在垂直于光波传播方向的平面上，光矢量可能具有不同的振动方向，通常，光矢量保持一定振动方向的状态称为偏振态，偏振器产生的偏振光通过偏振器后，如图所示，OM表示偏振片的偏振方向，on表示偏振偏振器的偏振方向，其夹角为α。
自然光穿过偏振器，并沿OM 方向变为线性偏振光。
假设其振幅为E0，但偏振器仅允许其分量沿打开方向通过。
因此，从偏振器发出的光的振幅为e ＝e 0cosα。
因此，如果入射偏振片的光强度为I0，则偏振片发出的光强度与原始光强度和偏振片角度具有一定关系。
Marius在1808年通过实验指出，线性偏振光的强度与IO的强度一起通过偏振器，透射光的强度（不考虑吸收）为：I = IO（COSα）^ 2，其中α是入射光线的偏振光的振动方向与偏振器的偏振方向之间的角度。
通过偏振器后，透射光的强度为I = IO（COSα）^2。
其中，α是线性偏振光的光振动方向与偏振器的透射方向之间的夹角，称为马里斯定律。
将偏振器P1放置在光路中作为偏振器，以获得具有与P1透射方向相同的振动方向的线性偏振光。
线性偏振光的强度是入射自然光强度的一半。
偏振器P2作为偏振器放置在光路中。
P2和P1之间的夹角为：e = EO
（COSα）和I = IO（COSα）^2。
这是马里斯定律。
当α= 0°或180°，I = IO时，透射光最强。
当α= 90°或270°，I = 0时，透射光强度为零。
对于其他值，光强度在0到Io之间。
简单原理：两个偏振器的透射方向之间的角度为α，通过偏振器的偏振光的幅度为Ao，那么通过偏振器的幅度为a，则a = aocosα。
因为检测器检测到光强度，所以光强度为I = a ^ 2，I =（aocosα）^ 2 = IO（COSα）^2。
两个偏振器靠近在一起，并放置在灯的前面。
这样就不会有光如果其中之一旋转180度，旋转过程中会发生什么？答：通过偏振片的光强度先增加，然后减小到零。
再问一遍：平行度是最强的，并且在90度没有光线。
那30度和60度呢？除了平行和垂直条件外，其他偏转角的光强度如何？根据马里乌斯定理，当I = 3/4 I0、60°且I = 1/4 I0时，验证实验：马里乌斯定律是指当线性偏振光矢量的振动方向与偏振片的光透射轴方向之间的夹角时为θ，通过偏振器的光强度I满足以下公式：I = I0 cos ^ 2θ（1）偏振器pa产生一条偏振光线，强度为I0，其透射方向为mm'，通过后通过偏振器PB，根据马吕斯定律，透射光强度为I = I0 cos ^ 2θ。
为了定量检测透射光强度，在P B之后放置一个光电管。
根据光电管的输出电流I与透射光强度I 的关系，光电管的输出电流为I = ki（2），I = I0 cos ^ 2θ（3），其中I0 = ki0。
因此，光电管的输出电流I与偏振器的透射方向之间的角度为余弦平方。
