史上最实用较深刻的峰值检测电路实例与分析

峰值检测电路分析1.输入信号2.整流电路：将输入信号变为全波整流信号。

常用的整流电路有半波整流电路和全波整流电路。

半波整流电路只保留输入信号的正半周期，而全波整流电路则保留了整个输入信号的周期。

3.低通滤波器：对整流信号进行平滑处理，去除高频噪声。

低通滤波器可以使用RC电路或者操作放大器构成的积分电路。

4.峰值检测器：通过比较器来获得输入信号的峰值。

比较器的输出信号即为输入信号的峰值。

具体的工作原理如下：1.输入信号经过整流电路，得到全波整流信号。

整流电路可以选择半波整流电路或全波整流电路，根据实际需要来选择。

2.全波整流信号经过低通滤波器，得到平滑的直流信号。

低通滤波器通过控制元件（如电容或电阻）来实现对高频信号的滤除，只保留直流分量。

3.平滑的直流信号经过比较器，得到输入信号的峰值。

比较器的输出信号为高电平表示输入信号大于设定阈值，为低电平表示输入信号小于设定阈值。

因此比较器的输出信号即为输入信号的峰值。

1.整流电路的选择：根据实际需要选择半波整流电路或全波整流电路。

半波整流电路更简单，但是只能保留输入信号的正半周期。

全波整流电路可以保留整个输入信号的周期，但是设计和实现较为复杂。

2.低通滤波器的设计：根据需要选择合适的滤波器类型和参数。

滤波器的截止频率确定了平滑程度，如果截止频率太低会导致响应时间变慢，如果太高则无法滤除高频噪声。

3.比较器的选择：比较器需要选择具有合适的阈值和响应时间的器件。

阈值的选择需要根据输入信号的幅值范围来确定，响应时间的选择需要根据应用场景的要求来确定。

总的来说，峰值检测电路是一种非常实用的电路，在许多领域中都有广泛的应用。

通过合理的设计和选择电路元件，可以很方便地实现输入信号的峰值检测功能。

精密峰峰值检测电路
精密峰峰值检测电路电原理图如图1所示。

图1 精密峰峰值检测电路
峰值检波的原理
交流信号从TL084引脚3输入，根据运放的虚短法则引脚2具有与引脚3同样的波形；U1B 是电压跟随器，引脚7的电压幅值与电容C1上的电压相同（加一级跟随的作用是用这个跟随器提供电流支持）。

当引脚3的电压大于电容C1电压时，电阻R2上产生压降，电流从左到右。

根据运放的虚断法则引脚2不能提供电流，并且D2反偏也不会导通。

为了维持平衡只有提升R2右端的电压（既是电容C1的电压），这个充电电流从U1A的引脚1经过D1进行。

当引脚3的电压低于电容C1电压时，电阻R2上产生压降，电流从右到左。

根据运放的虚断法则引脚2不能提供电流，则这个电流只有经过D2进入U1A。

由于电压跟随器输出电压与电容C1上的电压相同，二极管D1截止，电容不能导过D1放电，电压得到保护。

电容C1有一个放电电阻R1，RC的放电时间常数τ为100ms，1S后如果没有脉冲过来则放电到电压0V。

峰峰值检测波形如图2所示。

图2 精密峰峰值检测电路工作电压波形。

【模块电路】峰值检测电路
一、实验目的
1、了解峰值检测的原理及改进措施
2、学会设计高性能的峰值检测电路
二、实验原理
1、略
三、实验步骤
1．基本电路的观察
组成实图4.8所示的基本电路，用示波器的
一个通道观察输入电压V i，用数字电压表(DC)
和示波器的另一通道观测输出电压V o(选择DC
通道还是AC 通道?)。

完成下列测量：
(1) 输入V i = 3V（峰值），f = 5kHz，测量V o。

(2) 输入5kHz 信号，测量V i与V o的关系。

V i的峰值由0.1V 变到3V, 作V o V i曲线，注意V o与V i 之间是否是线性关系，特别注意V i 峰值较小时(例如小于0.7 V)的情况。

提示：V i的峰值小于1V 时，要用衰减器对信号发生器的输出进行衰减。

(3) 保持输入电压为较大值(例如峰值为3V)，使其频率由1Hz 变为3MHz，作V o f曲线，并利用示波器观察记录V o在50Hz、5kHz 和50kHz 频率点的波形。

2．改进电路的观测与设计
设计一个较完善的峰值检测器电路，参见
实图4.7。

(1) 完成以上三项测量并对测量结果进
行分析比较，说明得出哪几个结论。

(2) 输入频率为5kHz 的正弦信号，记录
在输入信号一个周期中的各个时间段，实图4.7中V i、V o 的波形，以及二极管D2 和D3 两端的波形，注意它们之间的时序关系，说明放大器工作状态的变化情况。

论述该电路已改进了哪些，还有哪些有待改进?。

史上最实用较深刻的峰值检测电路实例与分析作者：billyevansBlog: /billyevans/31510/category.aspx一、前言峰值检测电路（PKD，Peak Detector）的作用是对输入信号的峰值进行提取，产生输出Vo = Vpeak，为了实现这样的目标，电路输出值会一直保持，直到一个新的更大的峰值出现或电路复位。

峰值检测电路在AGC（自动增益控制）电路和传感器最值求取电路中广泛应用，自己平时一般作为程控增益放大器倍数选择的判断依据。

有的同学喜欢用AD637等有效值芯片作为程控增益放大器的判据，主要是因为集成的方便，但个人认为是不合理的，因为有效值和信号的正负峰值并没有必然联系；其次，实际应用中这类芯片太贵了。

当然，像电子设计竞赛是可以的，因为测试信号总是正弦波，方波等。

（本文参加了TI公司的博文比赛，觉得还行的话，希望大家帮顶一下、回复一个，谢谢大家，我会更努力的：-）二、峰值检测电路原理顾名思义，峰值检测器（PKD，Peak Detector）（本文默认以正峰值检测为例）就是要对信号的峰值进行采集并保持。

其效果如下如（MS画图工具绘制）：根据这样的要求，我们可以用一个二极管和电容器组成最简单的峰值检测器。

如下图（TINA TI 7.0绘制）：这时候我们可以选择用面包板搭一个电路，接上信号源示波器观察结果，但在这之前利用仿真软件TINA TI进行简单验证会节省很多时间。

通过简单仿真（输入正弦信号5kHz,2Vpp），我们发现仅仅一个二极管和电容器组成的峰值检测器可以工作，但性能并不是很理想，对1nF的电容器，100ms后达到稳定的峰值，误差达10%。

而且，由于没有输入输出的缓冲，在实际应用中，电容器中的电荷会被其他部分电路负载消耗，造成峰值检测器无法保持信号峰值电压。

既然要改进，首先要分析不足。

上图检测的误差主要来自与二极管的正向导通电压降，因此我们可以用模电书上说的“超级二极管”代替简单二极管（TINA TI 7.0绘制）：从仿真结果来看，同等测试条件下，检测误差大大减小。

峰值和谷值电压检测史上最实用较深刻的峰值检测电路实例与分析一、前言峰值检测电路（PKD，Peak Detector）的作用是对输入信号的峰值进行提取，产生输出Vo = Vpeak，为了实现这样的目标，电路输出值会一直保持，直到一个新的更大的峰值出现或电路复位。

峰值检测电路在AGC（自动增益控制）电路和传感器最值求取电路中广泛应用，自己平时一般作为程控增益放大器倍数选择的判断依据。

有的同学喜欢用AD637等有效值芯片作为程控增益放大器的判据，主要是因为集成的方便，但个人认为是不合理的，因为有效值和信号的正负峰值并没有必然联系；其次，实际应用中这类芯片太贵了。

当然，像电子设计竞赛是可以的，因为测试信号总是正弦波，方波等。

二、峰值检测电路原理顾名思义，峰值检测器（PKD，Peak Detector）（本文默认以正峰值检测为例）就是要对信号的峰值进行采集并保持。

其效果如下如（MS画图工具绘制）：根据这样的要求，我们可以用一个二极管和电容器组成最简单的峰值检测器。

如下图（TINA TI 7.0绘制）：这时候我们可以选择用面包板搭一个电路，接上信号源示波器观察结果，但在这之前利用仿真软件TINA TI进行简单验证会节省很多时间。

通过简单仿真（输入正弦信号5kHz,2V pp），我们发现仅仅一个二极管和电容器组成的峰值检测器可以工作，但性能并不是很理想，对1nF的电容器，100ms后达到稳定的峰值，误差达10%。

而且，由于没有输入输出的缓冲，在实际应用中，电容器中的电荷会被其他部分电路负载消耗，造成峰值检测器无法保持信号峰值电压。

因此我们可以用模电书上说的“超级二极管”代替简单二极管（TINA TI 7.0绘制）：从仿真结果来看，同等测试条件下，检测误差大大减小。

但我们知道，超级二极管有一个缺点，就是Vi从负电压变成正电压的过程中，为了闭合有二极管的负反馈回路，运放要结束负饱和状态，输出电压要从负饱和电压值一直到（Vi+V二极管）。

峰值检测电路(二)1．基本得峰值检测电路本实验以峰值检测器为例, 说明可利用反馈环改进非线性得方法。

峰值检测器就是用来检测交流电压峰值得电路, 最简单得峰值检测器依据半波整流原理构成电路。

如实图4、１所示, 交流电源在正半周得一段时间内, 通过二极管对电容充电，使电容上得电压逐渐趋近于峰值电压。

只要RC 足够大,可以认为其输出得直流电压数值上十分接近于交流电压得峰值。

图4、1 简单峰值检测电路这种简单电路得工作过程就是, 在交流电压得每一周期中, 可分为电容充电与放电两个过程。

在交流电压得作用下, 在正半周得峰值附近一段时间内, 通过二极管对电容 C 充电,而在其它时段电容 C 上得电压将对电阻 R 放电。

当然,当外界交流电压刚接上时,需要经历多个周期, 多次充电, 才能使输出电压接近峰值。

但就是，困难在于二极管就是非线性元(器）件，它得特性曲线如实图4、2所示。

当交流电压较小时,检测得得直流电压往往偏离其峰值较多。

图4、2 二极管特性曲线这里得泄放电阻Ｒ，就是指与 C 并联得电阻、下一级得输入电阻、二极管得反向漏电阻、以及电容及电路板得漏电等效电阻。

不难想到，放电就是不能完全避免得。

同时, 适当得放电也就是必要得。

特别就是当输入电压变小时, 通过放电才能使输出电压再次对应于输入电压得峰值。

实际上, 检测器得输出电压大小与峰值电压得差别与泄放电流有关。

仅当泄放电流可不计时, 输出电压才可认为就是输入电压得峰值。

用于检测仪器中得峰值检测器要求有较高得精度。

检测仪器通常 R 值很大,且允许当输入交流电压取去后可有较长得时间检波输出才恢复到零。

可以用较小得电容，从而使峰值电压建立得时间较短。

本实验得目得, 在于研究如何用运算放大器改进峰值检测器, 进一步了解运算放大器之应用。

２.峰值检测电路得改进为了避免次级输入电阻得影响, 可在检测器得输出端加一级跟随器(高输入阻抗）作为隔离级(实图4、3)。

图４、３峰值检测器改进电路(一)也可以按需要加一可调得泄放电阻。

史上最实用较深刻的峰值检测电路实例与分析一、前言峰值检测电路（PＫD，Pｅａk Ｄeｔector)的作用是对输入信号的峰值进行提取,产生输出Vｏ = Ｖｐｅaｋ，为了实现这样的目标,电路输出值会一直保持,直到一个新的更大的峰值出现或电路复位。

峰值检测电路在AGC(自动增益控制)电路和传感器最值求取电路中广泛应用，自己平时一般作为程控增益放大器倍数选择的判断依据。

有的同学喜欢用ＡD637等有效值芯片作为程控增益放大器的判据，主要是因为集成的方便，但个人认为是不合理的,因为有效值和信号的正负峰值并没有必然联系;其次，实际应用中这类芯片太贵了。

当然，像电子设计竞赛是可以的，因为测试信号总是正弦波，方波等.(本文参加了TI公司的博文比赛,觉得还行的话,希望大家帮顶一下、回复一个，谢谢大家，我会更努力的：—）二、峰值检测电路原理顾名思义，峰值检测器（ＰKＤ，Ｐeａk Detecｔor）（本文默认以正峰值检测为例）就是要对信号的峰值进行采集并保持。

其效果如下如(MＳ画图工具绘制）:根据这样的要求，我们可以用一个二极管和电容器组成最简单的峰值检测器。

如下图(TIＮＡ TI 7．０绘制）:这时候我们可以选择用面包板搭一个电路，接上信号源示波器观察结果，但在这之前利用仿真软件TINA TI进行简单验证会节省很多时间.通过简单仿真(输入正弦信号5ｋHｚ,2Vpp),我们发现仅仅一个二极管和电容器组成的峰值检测器可以工作，但性能并不是很理想,对１nF的电容器,100ms后达到稳定的峰值,误差达１0%.而且，由于没有输入输出的缓冲，在实际应用中，电容器中的电荷会被其他部分电路负载消耗,造成峰值检测器无法保持信号峰值电压。

ﻩ既然要改进,首先要分析不足。

上图检测的误差主要来自与二极管的正向导通电压降，因此我们可以用模电书上说的“超级二极管”代替简单二极管(TIＮA ＴI 7。

0绘制):ﻩ从仿真结果来看，同等测试条件下，检测误差大大减小。

38计峰值检测电路：传感器输入信号的测量范围为1μV~10V~10μμV ，1010μμV ~100~100μμV ，100100μμV ~1mV ~1mV，，1mV~10mV 1mV~10mV；设计程控放大器，利用程控放大器将传感器的输入信号放大为；设计程控放大器，利用程控放大器将传感器的输入信号放大为0~1.999V 0~1.999V，，供A/D 转换用；设计自动切换量程电路，完成各种量程的转换。

一、设计方案峰值电流检测及保护电路通过检测流入电动机的电流来保护电机，在实际运行的基础上，给出了电动机过流保护的控制电路，并分析了相关的参数。

本课题的关键任务是检测峰值并使之保持稳定，本课题的关键任务是检测峰值并使之保持稳定，且用数字显示峰值。

且用数字显示峰值。

且用数字显示峰值。

该方案用采样该方案用采样该方案用采样//保持峰值电路，通过数据所存控制电峰值电路，通过数据所存控制电 路锁存峰值的数字量。

此方案的原理图如图路锁存峰值的数字量。

此方案的原理图如图1所示。

它由传感器、放大器、采样传感器、放大器、采样//保持、采样保持、采样//保持控制电路、保持控制电路、A/D A/D A/D（模数转换）（模数转换）、译码显示、数字锁存控制电路组成。

各组成部分的作用是：图 1 1 峰值检测系统原理框图峰值检测系统原理框图峰值检测系统原理框图（1）传感器：把被测信号量转换成电压量。

（2）放大器：将传感器输出的小信号放大，放大器的输出结果满足模数转换器的转换范围。

）放大器：将传感器输出的小信号放大，放大器的输出结果满足模数转换器的转换范围。

（3）采样）采样//保持：对放大后的被测模拟量进行采样，并保持峰值。

（4）采样采样//保持控制电路保持控制电路::该电路通过控制信号实现对峰值采样，小于原峰值时，保持原峰值，大于原峰值时保持新的峰值。

大于原峰值时保持新的峰值。

（5）A/D 转换：将模拟量转换成数字量。

转换：将模拟量转换成数字量。

交流电压峰值检测电路
我们知道，稳定的直流电压只有一个属性，那就是电压的大小。

对比起来，交流电源则具有频率、峰值电压、有效值电压的属性。

所以在使用到交流电压时，我们一般都需要测量它的频率，峰值和有效值。

这里，我们先介绍一下峰值电压检测电路。

在一个可靠的电源变换器中，过压保护和欠压保护的功能是必须具备的。

对于直流电压，只需将其通过电阻分压后输入滞回比较器即可实现这两种保护。

相比于直流电，交流电的过压、欠压保护则相对复杂，这需要对其峰值电压进行检测并且在一定时间内保持所检测到的峰值电压大小。

对此，我们能想到的首先是先将进行全波整流、然后进行分压、滤波。

从上图仿电路可以看到，我们的分压比是1kΩ/(199kΩ+1kΩ) = 0.005，所以检测电路输出的电压应该是200V×0.005 = 1V，但是仿真结果却是0.6V左右，如下图所示。

从仿真结果可以看到由于输出电压Vout滞后于滤波前的电压Vise，导致Vise到达峰值时，滤波电容C1才充电到0.6V，而且这个电压与分压电阻的大小和滤波电容的大小有关，所以无法按照分压比例得到所需的电压，使得前期设计难以精准计算。

这里只需稍稍修改一下上图的电路图可以补偿该滞后的相位。

从仿真结果可以看到，输出电压跟前期设计分压计算的结果一致。

这是如何补偿滞后相位的？欢迎在评论区讨论。

史上最实用较深刻的峰值检测电路实例与分析峰值检测电路是一种广泛应用于信号处理系统中的电路，用来检测信号中的峰值或最大值。

它可以应用于多种应用领域，例如音频处理、通信系统和图像处理等。

本文将介绍一个实用较深刻的峰值检测电路实例，并对其进行分析。

峰值检测电路的主要功能是检测输入信号的峰值，并将其保持在输出端，以便进一步处理或显示。

典型的峰值检测电路由一个整流电路和一个低通滤波器组成。

整流电路将输入信号的负半周转换为正半周，并得到一个最大值。

而低通滤波器则用于平滑输出信号，以避免过高的响应速度。

在这个实例中，我们将介绍一种基于操作放大器的峰值检测电路。

它可以检测输入信号的峰值，并将输出保持在峰值的水平上。

以下是该电路的原理图：整个电路可以分为四个关键部分：输入缩放电阻(R1和R2)、操作放大器(A1和A2)、整流电路(D1和D2)和输出低通滤波器(R3、C1和A3)。

首先，输入缩放电阻R1和R2用于调整输入信号的幅度。

这是为了适应不同幅度的信号，并将其缩放到操作放大器的工作范围内。

操作放大器A1和A2构成了一个峰值检测器的核心部分。

A1用于检测输入信号的峰值，并通过负反馈使得A2输出与A1输入相等，以保持峰值。

通过这种方式，我们可以将输入信号的峰值保持在电路的输出端。

整流电路D1和D2用于将输入信号的负半周转换为正半周。

它们通过将负半周的信号与零电平比较，并选择较大的值作为输出。

这样，我们可以在整个波形周期内得到输入信号的最大值。

最后，输出低通滤波器R3、C1和A3用于平滑输出信号，并避免过高的响应速度。

通过选择合适的滤波器参数，可以使得输出信号更加平滑，并适应不同的应用需求。

以上是该峰值检测电路的分析。

它能够实时检测输入信号的峰值，并将其保持在输出端。

这对于很多应用领域都是非常实用的，例如音频处理中的音量调节、通信系统中的信号强度检测和图像处理中的边缘检测等。

总结起来，峰值检测电路是一种实用且较深刻的电路设计。

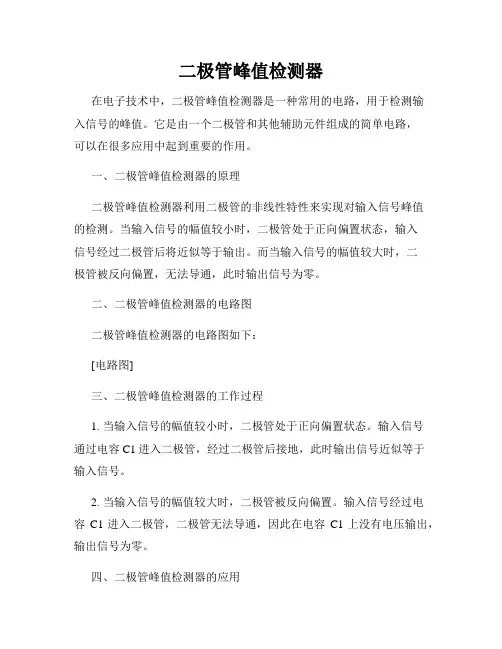

二极管峰值检测器在电子技术中，二极管峰值检测器是一种常用的电路，用于检测输入信号的峰值。

它是由一个二极管和其他辅助元件组成的简单电路，可以在很多应用中起到重要的作用。

一、二极管峰值检测器的原理二极管峰值检测器利用二极管的非线性特性来实现对输入信号峰值的检测。

当输入信号的幅值较小时，二极管处于正向偏置状态，输入信号经过二极管后将近似等于输出。

而当输入信号的幅值较大时，二极管被反向偏置，无法导通，此时输出信号为零。

二、二极管峰值检测器的电路图二极管峰值检测器的电路图如下：[电路图]三、二极管峰值检测器的工作过程1. 当输入信号的幅值较小时，二极管处于正向偏置状态。

输入信号通过电容C1进入二极管，经过二极管后接地，此时输出信号近似等于输入信号。

2. 当输入信号的幅值较大时，二极管被反向偏置。

输入信号经过电容C1进入二极管，二极管无法导通，因此在电容C1上没有电压输出，输出信号为零。

四、二极管峰值检测器的应用1. 信号检测：二极管峰值检测器可用于检测输入信号的峰值，从而在接下来的电路中进行合适的处理和控制。

2. 电压测量：二极管峰值检测器可以用于测量输入信号的峰值电压，比如在示波器中使用该电路来测量波形信号的峰值。

3. 音频处理：二极管峰值检测器可以用于音频处理电路中，用于检测音频信号的峰值，从而实现音量控制和保护等功能。

五、二极管峰值检测器的优缺点1. 优点：二极管峰值检测器电路简单，成本低，可靠性高，适用于许多低频和中频应用。

2. 缺点：二极管峰值检测器只能检测正半波信号的峰值，对于负半波信号无法检测。

六、总结二极管峰值检测器是一种简单而实用的电路，用于检测输入信号的峰值。

它利用二极管的非线性特性实现了对信号峰值的有效检测，广泛应用于电子技术领域的各种应用中。

虽然二极管峰值检测器在一些方面存在一定的限制，但在许多实际应用中仍然表现出了良好的性能与可靠性。

参考文献：[参考文献1][参考文献2][参考文献3]。

基于运算放大器的峰值检测电路设计目录第一章引言 (2)第二章基本原理 (2)2.1原理分析及原理框图............................ ...................... ... .. (2)2.2 电路功能分析 (3)2.2 电路分块设计 (4)第三章电路具体设计....... .. .. .. (7)3.1 峰值检测电路元件参数选取 (7)3.2 采样信号发生器........................................................... (8)3.3 总体电路图...................................................... .... . (9)第四章电路仿真测试 (10)4.1 输出波形multisim仿真 (10)4.2对于微小输入信号的分析 (14)第五章误差分析 (17)5.1 复位误差.......................................... ....... . (17)5.2 保持误差........ .... ........................................ .......... . (21)第六章整体电路图 .................... .. (22)第七章结论 (23)第八章心得体会..................... ..................... .. 24 参考文献.. (25)第一章、引言峰值检测技术是数字存储示波器及数字采集卡中的重要技术之一，在科研、生产的很多领域都需要用到峰值检测设备，用来实现波形的毛刺捕捉或高占空比信号的检测、冲击信号峰值检测，比如检测建筑物中梁的最大承受力、钢材的最大允许拉力、轴承振动噪声的峰值检测等等。

相比正常采样给出信号的一个完整的波形显示，峰值检测只记录发生在每个采样间隔期间内的最大最小峰值，这样就可以不增加存储深度，还可以捕获毛刺或者偶发事件。

史上最实用较深刻的峰值检测电路实例与分析作者：billyevansBlog:一、前言峰值检测电路（PKD，Peak Detector）的作用是对输入信号的峰值进行提取，产生输出Vo = Vpeak，为了实现这样的目标，电路输出值会一直保持，直到一个新的更大的峰值出现或电路复位。

峰值检测电路在AGC（自动增益控制）电路和传感器最值求取电路中广泛应用，自己平时一般作为程控增益放大器倍数选择的判断依据。

有的同学喜欢用AD637等有效值芯片作为程控增益放大器的判据，主要是因为集成的方便，但个人认为是不合理的，因为有效值和信号的正负峰值并没有必然联系；其次，实际应用中这类芯片太贵了。

当然，像电子设计竞赛是可以的，因为测试信号总是正弦波，方波等。

（本文参加了TI公司的博文比赛，觉得还行的话，希望大家帮顶一下、回复一个，谢谢大家，我会更努力的：-）二、峰值检测电路原理顾名思义，峰值检测器（PKD，Peak Detector）（本文默认以正峰值检测为例）就是要对信号的峰值进行采集并保持。

其效果如下如（MS画图工具绘制）：根据这样的要求，我们可以用一个二极管和电容器组成最简单的峰值检测器。

如下图（TINA TI 7.0绘制）：这时候我们可以选择用面包板搭一个电路，接上信号源示波器观察结果，但在这之前利用仿真软件TINA TI进行简单验证会节省很多时间。

通过简单仿真（输入正弦信号5kHz,2Vpp），我们发现仅仅一个二极管和电容器组成的峰值检测器可以工作，但性能并不是很理想，对1nF的电容器，100ms后达到稳定的峰值，误差达10%。

而且，由于没有输入输出的缓冲，在实际应用中，电容器中的电荷会被其他部分电路负载消耗，造成峰值检测器无法保持信号峰值电压。

既然要改进，首先要分析不足。

上图检测的误差主要来自与二极管的正向导通电压降，因此我们可以用模电书上说的“超级二极管”代替简单二极管（TINA TI 7.0绘制）：从仿真结果来看，同等测试条件下，检测误差大大减小。

峰值检测电路实例与分析一、前言峰值检测电路（PKD，Peak Detector）的作用是对输入信号的峰值进行提取，产生输出Vo = Vpeak，为了实现这样的目标，电路输出值会一直保持，直到一个新的更大的峰值出现或电路复位。

峰值检测电路在AGC（自动增益控制）电路和传感器最值求取电路中广泛应用，自己平时一般作为程控增益放大器倍数选择的判断依据。

有的同学喜欢用AD637等有效值芯片作为程控增益放大器的判据，主要是因为集成的方便，但个人认为是不合理的，因为有效值和信号的正负峰值并没有必然联系；其次，实际应用中这类芯片太贵了。

当然，像电子设计竞赛是可以的，因为测试信号总是正弦波，方波等。

二、峰值检测电路原理顾名思义，峰值检测器（PKD，Peak Detector）（本文默认以正峰值检测为例）就是要对信号的峰值进行采集并保持。

其效果如下如（MS画图工具绘制）：根据这样的要求，我们可以用一个二极管和电容器组成最简单的峰值检测器。

如下图（TINA TI 7.0绘制）：这时候我们可以选择用面包板搭一个电路，接上信号源示波器观察结果，但在这之前利用仿真软件TINA TI进行简单验证会节省很多时间。

通过简单仿真（输入正弦信号5kHz,2Vpp），我们发现仅仅一个二极管和电容器组成的峰值检测器可以工作，但性能并不是很理想，对1nF的电容器，100ms后达到稳定的峰值，误差达10%。

而且，由于没有输入输出的缓冲，在实际应用中，电容器中的电荷会被其他部分电路负载消耗，造成峰值检测器无法保持信号峰值电压。

既然要改进，首先要分析不足。

上图检测的误差主要来自与二极管的正向导通电压降，因此我们可以用模电书上说的“超级二极管”代替简单二极管（TINA TI 7.0绘制）：从仿真结果来看，同等测试条件下，检测误差大大减小。

但我们知道，超级二极管有一个缺点，就是Vi从负电压变成正电压的过程中，为了闭合有二极管的负反馈回路，运放要结束负饱和状态，输出电压要从负饱和电压值一直到（Vi+V）。

峰值检测电路分析一种常见的峰值检测电路是基于整流器和电容器的设计。

整流器负责将输入信号转换为直流信号，而电容器则充当了一个存储并平滑信号的作用。

整体电路的原理如下：当脉冲信号从输入端进入整流器时，正半周期中的信号会通过二极管D1被整流器转换为正波形信号，而负半周期则会被阻塞。

对于正波形信号，经过整流器后，它会通过电容器C1并储存在其中。

由于电容器的特性，它的电压会在整个信号周期内保持不变，直到下一个信号的到来。

然而，如果输入信号变化得非常迅速，那么电容器将不足以及时跟上变化，导致输出信号的峰值值无法准确地表示输入信号的最大值。

为了解决这个问题，还需要通过一个电阻器R1和电容器C2来改进电路。

当输入信号的幅值超过C1的电压时，电容器C2会充电，因为这是一个较慢的过程，所以C2的电压将能够跟上变化。

当输入信号开始下降时，电容器C1的电压会迅速下降，但是电容器C2的电压将保持不变，这时输出信号等于C2的电压，即输入信号的峰值。

总结起来，峰值检测电路的分析主要基于整流器和电容器的工作原理。

整流器将输入信号转换为正波形信号，并通过电容器C1存储，以获取信号的峰值。

为了准确地检测到输入信号的峰值，引入了电阻器R1和电容器C2，通过调节它们的参数可以控制电路的响应速度和稳定性。

峰值检测电路的应用十分广泛，涵盖了许多领域。

无论是音频放大器中用于控制音量的电路，还是电压测量仪器中用于测量电压的电路，峰值检测电路的设计和分析都是至关重要的。

正确地设计和优化峰值检测电路可以提高电路的性能，并确保输出信号准确地反映了输入信号的峰值。

史上最实用较深刻的峰值检测电路实例与分析一、前言峰值检测电路（PKD，Peak Detector）的作用是对输入信号的峰值进行提取，产生输出Vo = Vpeak，为了实现这样的目标，电路输出值会一直保持，直到一个新的更大的峰值出现或电路复位。

峰值检测电路在AGC（自动增益控制）电路和传感器最值求取电路中广泛应用，自己平时一般作为程控增益放大器倍数选择的判断依据。

有的同学喜欢用AD637等有效值芯片作为程控增益放大器的判据，主要是因为集成的方便，但个人认为是不合理的，因为有效值和信号的正负峰值并没有必然联系；其次，实际应用中这类芯片太贵了。

当然，像电子设计竞赛是可以的，因为测试信号总是正弦波，方波等。

（本文参加了TI公司的博文比赛，觉得还行的话，希望大家帮顶一下、回复一个，谢谢大家，我会更努力的：-）二、峰值检测电路原理顾名思义，峰值检测器（PKD，Peak Detector）（本文默认以正峰值检测为例）就是要对信号的峰值进行采集并保持。

其效果如下如（MS画图工具绘制）：根据这样的要求，我们可以用一个二极管和电容器组成最简单的峰值检测器。

如下图（TINA TI 7.0绘制）：这时候我们可以选择用面包板搭一个电路，接上信号源示波器观察结果，但在这之前利用仿真软件T INA TI进行简单验证会节省很多时间。

通过简单仿真（输入正弦信号5kHz,2Vpp），我们发现仅仅一个二极管和电容器组成的峰值检测器可以工作，但性能并不是很理想，对1nF的电容器，100ms后达到稳定的峰值，误差达10%。

而且，由于没有输入输出的缓冲，在实际应用中，电容器中的电荷会被其他部分电路负载消耗，造成峰值检测器无法保持信号峰值电压。

既然要改进，首先要分析不足。

上图检测的误差主要来自与二极管的正向导通电压降，因此我们可以用模电书上说的“超级二极管”代替简单二极管（TINA TI 7.0绘制）：从仿真结果来看，同等测试条件下，检测误差大大减小。

史上最实用较深刻的峰值检测电路实例与分析 TINA7 OPA128OPA131TL372| 2009-01-23作者：billyevansEDN博客精华文章 作者：billyevans史上最实用较深刻的峰值检测电路实例与分析一、前言峰值检测电路（PKD，Peak Detector）的作用是对输入信号的峰值进行提取，产生输出Vo = Vpeak，为了实现这样的目标，电路输出值会一直保持，直到一个新的更大的峰值出现或电路复位。

峰值检测电路在AGC（自动增益控制）电路和传感器最值求取电路中广泛应用，自己平时一般作为程控增益放大器倍数选择的判断依据。

有的同学喜欢用AD637等有效值芯片作为程控增益放大器的判据，主要是因为集成的方便，但个人认为是不合理的，因为有效值和信号的正负峰值并没有必然联系；其次，实际应用中这类芯片太贵了。

当然，像电子设计竞赛是可以的，因为测试信号总是正弦波，方波等。

（本文参加了TI公司的博文比赛，觉得还行的话，希望大家帮顶一下、回复一个，谢谢大家，我会更努力的：-）二、峰值检测电路原理顾名思义，峰值检测器（PKD，Peak Detector）（本文默认以正峰值检测为例）就是要对信号的峰值进行采集并保持。

其效果如下如（MS画图工具绘制）：根据这样的要求，我们可以用一个二极管和电容器组成最简单的峰值检测器。

如下图（TINA TI 7.0绘制）：这时候我们可以选择用面包板搭一个电路，接上信号源示波器观察结果，但在这之前利用仿真软件TINA TI进行简单验证会节省很多时间。

通过简单仿真（输入正弦信号5kHz,2Vpp），我们发现仅仅一个二极管和电容器组成的峰值检测器可以工作，但性能并不是很理想，对1nF的电容器，100ms后达到稳定的峰值，误差达10%。

而且，由于没有输入输出的缓冲，在实际应用中，电容器中的电荷会被其他部分电路负载消耗，造成峰值检测器无法保持信号峰值电压。

既然要改进，首先要分析不足。
