压力管道试压包编制样本

管道系统试压包编制内容资料本文档旨在提供管道系统试压包的编制内容资料，以确保管道系统试压工作的高效进行。

1. 试压包的目的和背景试压包是管道系统试压过程中一项重要的文件，在试压前编制完成，用于指导试压操作和记录试压结果。

试压包旨在确保管道系统的安全性和可靠性，降低事故风险，并确保管道系统符合相关法规和标准。

2. 试压包的编制内容试压包的编制内容包括但不限于以下要点：2.1. 试压计划试压计划应包括试压日期、试压地点、试压管段、试压压力、试压介质等信息。

根据管道系统的具体情况制定试压计划，并确保计划符合相关法规和标准。

2.2. 试压程序试压程序应详细描述试压过程中的各个步骤，包括试压前的准备工作、试压操作步骤、试压结束后的处理等。

试压程序应清晰明确，便于操作人员按照程序进行试压。

2.3. 试压设备和工具清单试压设备和工具清单应列出试压过程中所需的各种设备和工具，包括试压泵、压力表、密封胶带等。

清单中应包括设备和工具的规格型号、数量以及负责管理和维护的责任人。

2.4. 安全措施和应急预案试压过程中需要采取一系列安全措施，以确保操作人员和设备的安全。

试压包应包含相关安全措施和应急预案，如安全警示标识、个人防护用品、应急联系电话等，以应对可能发生的事故和突发情况。

2.5. 试压记录模板试压包应包含试压记录模板，用于记录试压过程中的各项数据，如试压压力、泄漏情况等。

记录模板应便于填写和归档，以便后续的检验和审查。

3. 试压包的审批和管理试压包的审批和管理是保证试压工作质量的关键环节。

管理部门应制定相应的审批流程和管理制度，并进行有效的监督和检查，以确保试压包的有效性和规范性。

4. 总结管道系统试压包编制内容资料的准备工作对于试压工作的顺利进行至关重要。

通过合理编制试压包，可以提高试压工作的效率和准确性，降低事故风险，保障管道系统的安全运行。

工艺管道试压包编制
内容

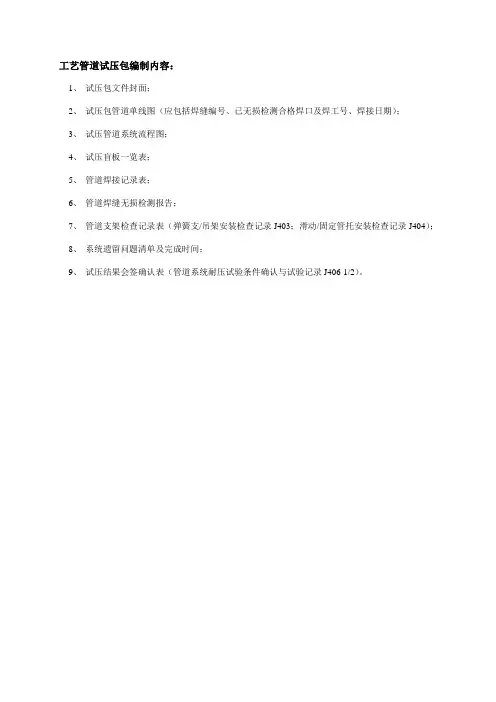

工艺管道试压包编制内容：
1、试压包文件封面；
2、试压包管道单线图（应包括焊缝编号、已无损检测合格焊口及焊工号、焊接日
期）；
3、试压管道系统流程图；
4、试压盲板一览表；
5、管道焊接记录表；
6、管道焊缝无损检测报告；
7、管道支架检查记录表（弹簧支/吊架安装检查记录J403；滑动/固定管托安装检查记
录J404）；
8、系统遗留问题清单及完成时间；
9、试压结果会签确认表（管道系统耐压试验条件确认与试验记录J406-1/2）。

注：选择项采用符号“■”表示。

精品资料
精品资料
学习—————好资料
学习—————好资料
精品资料。

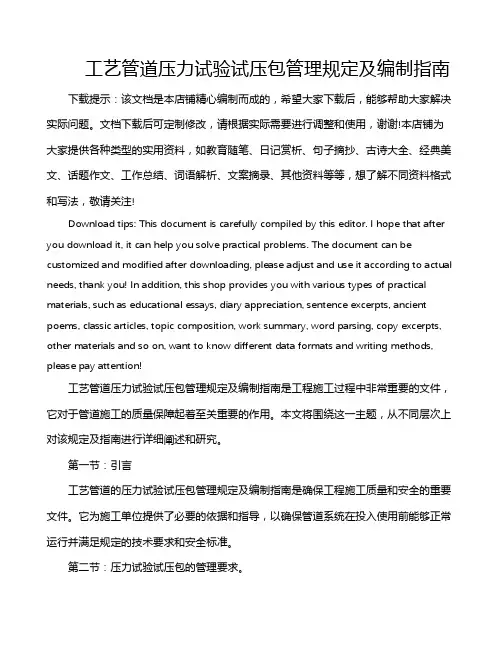

工艺管道压力试验试压包管理规定及编制指南下载提示：该文档是本店铺精心编制而成的，希望大家下载后，能够帮助大家解决实际问题。

文档下载后可定制修改，请根据实际需要进行调整和使用，谢谢!本店铺为大家提供各种类型的实用资料，如教育随笔、日记赏析、句子摘抄、古诗大全、经典美文、话题作文、工作总结、词语解析、文案摘录、其他资料等等，想了解不同资料格式和写法，敬请关注!Download tips: This document is carefully compiled by this editor. I hope that after you download it, it can help you solve practical problems. The document can be customized and modified after downloading, please adjust and use it according to actual needs, thank you! In addition, this shop provides you with various types of practical materials, such as educational essays, diary appreciation, sentence excerpts, ancient poems, classic articles, topic composition, work summary, word parsing, copy excerpts, other materials and so on, want to know different data formats and writing methods, please pay attention!工艺管道压力试验试压包管理规定及编制指南是工程施工过程中非常重要的文件，它对于管道施工的质量保障起着至关重要的作用。

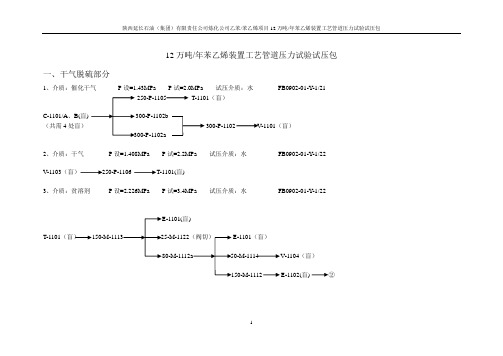

12万吨/年苯乙烯装置工艺管道压力试验试压包一、干气脱硫部分1、介质：催化干气P设=1.43MPa P试=2.0MPa 试压介质：水FB0902-01-Y-1/21250-P-1105 T-1101（盲）C-1101/A、B(盲（共需4处盲）300-P-1102 V-1101（盲）2、介质：干气P设=1.408MPa P试=2.2MPa 试压介质：水FB0902-01-Y-1/22V-1103（盲）250-P-1106 T-1101(盲)3、介质：贫溶剂P设=2.226MPa P试=3.4MPa 试压介质：水FB0902-01-Y-1/22盲)T-1101（盲）E-1101（盲）50-M-1114 V-1104（盲）150-M-1112 E-1102(盲) ②（阀切）②150-M-1109 P-1101A（盲）（阀切）（盲）②之间连接通过E-1102之间进出口管线导淋处接临时管线4、介质：MDEA溶液；P设=0.18MPa P试=0.3MPa 试压介质：水FB0902-01-Y-1/22-2325-M-1122(阀切)V-1103（盲）40-M-1130 阀切)V-1104敞口槽用盲板封堵)V-1106（盲）（阀切）5、介质：MDEA富溶液；P设=1.43MPa P试=2.2MPa 试压介质：水FB0902-01-Y-1/22（阀切）T-1101SR-1102（盲）150-M-1101 E-1102150-M-1102 V-1304(盲)说明：通过E-1102进出口仪表接50-M-1121（阀切）口接临时管线6、介质：MDEA贫溶液；P设=0.38MPa P试=0.6MPa 试压介质：水FB0902-01-Y-1/22（阀切）V-1104（盲）150-M-1103 （阀切）150-M-1104 T-1102（盲）7、介质：MDEA富溶液；P设=0.28MPa P试=0.5MPa 试压介质：水FB0902-01-Y-1/2220-M-1126（阀切）P-1101A（盲）E-1103（阀切）（盲）20-M-1127（阀切）8、介质：MDEA溶液；P设=0.38MPa P试=0.6MPa 试压介质：水FB0902-01-Y-1/22V-1104150-M-1115 V-1104（盲）（阀切）（此包可与7号包串）9、介质：MDEA溶液；P设=0.28MPa P试=0.5MPa 试压介质：水FB0902-01-Y-1/22-23（阀切）E-1103（盲）150-M-1107 T-1102（盲）（阀切）10、介质：MDEA溶液；P设=0.28MPa P试=0.5MPa 试压介质：水FB0902-01-Y-1/23T-1102（盲）350-M-1106 E-1104（盲）11、介质：MDEA溶液；P设=0.28MPa P试=0.42MPa 试压介质：水FB0902-01-Y-1/2340-P-1114a（阀切）P-1102B（盲）V-1105（盲）（盲）P-1102A（盲）40-P-1114a（阀切）E-1104（盲）150-M-1105 V-1105（盲）150-M-1107（阀开）80-M-1124 150-M-1101（阀切）20-M-1128 SR-1101（阀切）（阀切）150-M-1108（阀切）（阀切）（阀切）20-M-1134 50-M-1118（阀切）12、介质：塔顶冷凝液；P设=0.764MPa P试=1.2MPa 试压介质：水FB0902-01-Y-1/23（盲）（阀切）T-1102（盲）40-P-1114（阀切）（盲）13、介质：MDEA溶液；P设=0.423MPa P试=0.65MPa 试压介质：水FB0902-01-Y-1/23P-1104（盲）P-1103（盲）V-1112（盲）50-M-111650-M-1118 20-M-1134（阀切）（阀切）14、介质：塔顶冷凝液；P设=0.27MPa P试=0.45MPa 试压介质：水FB0902-01-Y-1/23V-1115（盲）200-P-1112 E-1105（盲）15、介质：塔顶冷凝液；P设=0.27MPa P试=0.45MPa 试压介质：水FB0902-01-Y-1/23（阀切）T-1102（盲）（盲）16、介质：酸性气体；P设=0.23MPa P试=0.35MPa 试压介质：水FB0902-01-Y-1/23V-1105（盲）150-P-1139 硫磺装置（苯乙烯装置界区自带8字盲板盲）二、干气脱丙烯部分17、介质：干气；P设=1.383MPa P试=2.1MPa 试压介质：水FB0902-01-Y-1/24-25V-1108（盲）T-1103（盲）250-P-1108 80-RV-1108（阀切）100-P-1122T-1105（盲）18、介质：干气；P设=1.408MPa P试=2.2MPa 试压介质：水FB0902-01-Y-1/22、24（盲）V-1103（盲）（阀切）19、介质：水洗水；P设=1.782MPa P试=2.7MPa 试压介质：水FB0902-01-Y-1/2480-P-1116a（止回阀倒向）P-1105B（盲）80-P-1117 T-1103（盲）P-1105A（盲）80-P-111650-UW-1505 P-1502A/B（泵出口盲）泵出口处止回阀需倒向T-1103（盲）20、介质：水洗水；P设=1.408MPa P试=2.2MPa 试压介质：水FB0902-01-Y-1/24100-P-1115a P-1105B（盲）40-SOW-1106（阀切）P-1105A（盲）25-MS-1106（阀切）T-1103（盲）21、介质：贫吸收剂；P设=1.573MPa P试=2.7MPa 试压介质：水FB0902-01-Y-1/24-25SC-110450-MS-1109（阀切）（阀切）V-1109（盲）250-P-1133 E-1110（临时管线连接）E-1111（盲）（阀切）（临时管线连接）ER-1101（盲）22、介质：贫吸收剂；P设=0.38MPa P试=0.7MPa 试压介质：水FB0902-01-Y-1/24SLO-1501（阀切）（阀切）P-1106A（盲）V-1109（盲）50-MS-1107（阀切）23、介质：贫吸收剂；P设=2.233MPa P试=3.4MPa 试压介质：水FB0902-01-Y-1/24（盲）（阀切）P-1106A（盲）80-P-1145 80-P-1209（阀切）T-1104（盲）E-1108（盲）（接临时管线）80-P-1142（阀切）24、介质：苯；P设=1.65MPa P试=2.6MPa 试压介质：水FB0902-01-Y-1/24罐区（界区自带盲板盲）（盲）SC-1211（盲）V-1109（盲）50-P-1210 80-P-1209 （盲）（盲）X-120180-P-1296（阀切）100-P-1241b V-1102（盲）25、介质：干气；P设=1.386MPa P试=2.1MPa 试压介质：水FB0902-01-Y-1/24T-1104（盲）250-P-1109 V-1108（盲）26、介质：富吸收剂；P设=1.386MPa P试=2.1MPa 试压介质：水FB0902-01-Y-1/25（阀切）（阀切）T-1104 （盲）（盲）（阀切）27、介质：富吸收剂；P设=2.013MPa P试=3.1MPa 试压介质：水FB0902-01-Y-1/25（阀切）（阀切）T-1105（盲）E-1111（盲）（阀切）（盲）（阀切）P-1107B（盲）25-SLO-1108a（阀切）28、介质：富吸收剂；P设=1.958MPa P试=3.0MPa 试压介质：水FB0902-01-Y-1/2525-SLO-1109（阀切）25-SLO-1109a（阀切）P-1108A（盲）（盲）（泵导淋处与27号包可接临时管相串）SC-1108（阀切）T-1106（盲）DN200 40公斤3块盲板29、介质：干气；P设=1.353MPa P试=2.0MPa 试压介质：水FB0902-01-Y-1/25（旁路阀切）可与中油八建相串与R-1201A、R-1201B一起试压（阀切）T-1104（盲）（阀切）（阀切）30、介质：富吸收剂；P设=1.463MPa P试=2.2MPa 试压介质：水FB0902-01-Y-1/25SLO-1501（阀切）（阀切）（盲）P-1108A（盲）（自带8字盲板盲）300-P-1137 （盲）换热器进出口接临时管线350-P-1138 T-1105（盲）（阀切）（盲）31、介质：贫吸收剂；P设=1.463MPa P试=2.2MPa 试压介质：水FB0902-01-Y-1/2650-MS-1111（自带8字盲板盲）（盲）换热器进出口接临时管线600-P-1130 T-1106（盲）T-1106（盲）200-P-1128a （阀切）P-1109A（盲）150-P-1131a（阀开）P-1109BSLO-1501（阀切）ER-1101（盲）40-MS-1112（自带8字盲板盲）V-1110（盲）32、介质：塔顶冷凝液；P设=1.936MPa P试=2.9MPa 试压介质：水FB0902-01-Y-1/2625-SLO-1113（阀切）P-1109B（盲）需倒置止回阀方向200-P-1128aP-1109A（盲）（阀切）50-P-1143 液化气界区（界区自带盲板盲）（阀切）T-1106（盲）33、介质：脱丙烯塔顶气；P设=1.54MPa P试=2.3MPa 试压介质：水FB0902-01-Y-1/26（阀切）T-1106（盲）300-P-1125 EC-1101A/B（盲）需四块盲板100-P-1125a V-1110（盲）34、介质：脱丙烯塔顶冷凝液；P设=1.485MPa P试=2.3MPa 试压介质：水FB0902-01-Y-1/26（盲）V-1101（盲）250-P-112650-SOW-1128 EC-1101水槽（阀切）三、乙苯分馏部分35、介质：苯塔进料；P设=0.96MPa P试=1.5MPa 试压介质：水FB0902-01-Y-1/31（阀切）（阀切）（进口盲）T-1201（塔底盲）（自带盲板盲）（阀切）150-P-1211a（阀切）（进口盲）（进口盲）36、介质：苯塔进料；P设=2.26MPa P试=3.4MPa 试压介质：水FB0902-01-Y-1/31150-P-1227a P-1203B（泵出口盲）（阀切）150-P-1227bP-1203A（盲）（泵出口盲）100-P-1280（阀切）E-1204（盲）换热器进出口接临时管线150-P-1228 T-1203（阀切）37、介质：粗分塔回流；P设=1.163MPa P试=1.8MPa 试压介质：水FB0902-01-Y-1/31T-1203（盲）方框内为中油八建部分38、介质：粗分塔回流；PV-1207（盲）150-P-1224方框内为中油八建部分39、介质：粗分塔塔顶气；P设=0.88MPa P试=1.4MPa 试压介质：水FB0902-01-Y-1/31（阀切）T-1201（盲）（盲）需要四块盲板40、介质：粗分塔塔顶气；P设=0.84MPa P试=1.3MPa 试压介质：水FB0902-01-Y-1/31V-1207（盲）350-P-1221 EC-1201（盲）41、介质：吸收剂；P设=1.65MPa P试=2.5MPa 试压介质：水FB0902-01-Y-1/31E-1209（设备口阀切）80-P-1142 200-P-1136（阀切）42、介质：粗分塔顶不凝气；P设=0.82MPa P试=1.3MPa 试压介质：水FB0902-01-Y-1/31（阀切）E-1209（盲）（盲）43、介质：烃化反应产物；P设=0.95MPa P试=1.5MPa 试压介质：水FB0902-01-Y-1/31（阀切）（进口盲）200-P-1208（调节阀旁路阀开）T-1201（盲）（出口盲）200-P-1207a（阀切）ER-1201（出口盲）44、介质：苯塔顶气；P设=1.54MPa P试=2.3MPa 试压介质：水FB0902-01-Y-1/31（阀切）（阀切）80-RV-1201（阀切）T-1201（阀切）40-P-1237V-1201（盲）（盲）80-RV-1203（阀切）V-1202（盲）45、介质：苯；P设=1.43MPa P试=2.2MPa 试压介质：水FB0902-01-Y-1/3140-MS-1201（阀切）150-P-1211a 200-P-1226b（阀切）（阀切）V-1201（盲）200- P-1211（阀切）E-1205A/B（进口盲）盲板2块46、介质：苯塔顶气；P设=1.54MPa P试=2.3MPa 试压介质：水FB0902-01-Y-1/31SC-1212（阀切）50-RV-1209（阀切）80-RV-1202（流量计处阀切）T-1201（阀切）40-P-123725-P-1238 （盲）V-1208（盲）80-RV-1202（流量计处阀切）47、介质：烃化尾气；P设=0.73MPa P试=1.1MPa 试压介质：水FB0902-01-Y-1/32（阀切）（安全阀处两个阀门阀切）（自带8字盲板盲）T-1202（盲）100-P-1110（阀切）催化干气管网（自带8字盲板盲）P-1141（自带8字盲板盲）100-P-1101a（盲）（阀切）（盲）48、介质：不合格油；P设=2.31 MPa P试=3.5MPa 试压介质：水FB0902-01-Y-1/32100-P-1244 40-P-1244a（阀切）E-1220B（进口盲）150-P-1277 100-P-1280（阀切）100-P-1295 E-1220A（出口处盲）40-P-1266 40-P-1266b（阀切）100-P-1295a E-1220B（出口处盲）40-P-1255 40-P-1255b（阀切）（阀切）150-P-1229（阀切）80-P-1296（阀切）150-P-1295（阀切）49、介质：多乙苯；P设=1.925 MPa P试=2.9MPa 试压介质：水FB0902-01-Y-1/3240-P-1232a P-1204B（出口盲）E-1210（进口盲）40-P-1232P-1204A（出口盲）50、介质：多乙苯；P设=0.76MPa P试=1.2MPa 试压介质：水FB0902-01-Y-1/32（阀切）（进口盲）T-1202（盲）40-P-1231 29-SLO-1212a（阀切）（阀切）（进口盲）51、介质：多乙苯；P设=1.22MPa P试=1.9MPa 试压介质：水FB0902-01-Y-1/36（泵出口盲）P-1211B（泵出口盲）T-1206（盲）40-P-1271 40-P-1277（阀切）（阀切）P-1213A/B气液分离器（分离器进口盲）接临时管线52、介质：多乙苯；P设=1.87MPa P试=2.8MPa 试压介质：水FB0902-01-Y-1/32E-1210（出口盲）40-P-1233 X-1201（进口盲）53、介质：苯；P设=1.4MPa P试=2. 1MPa 试压介质：水FB0902-01-Y-1/33E-1205A/B（两个换热器出口盲）300-P-1212部分54、介质：塔顶气；P设=1.65MPa P试=2. 6MPa 试压介质：水FB0902-01-Y-1/33（两个换热器进口盲）T-1203（盲）200-RV-1208V-1208（盲）ER-1202（进出口盲）250-P-1235 E-1205A/B（出口盲）55、介质：苯；P设=2.42MPa P试=3.7MPa 试压介质：水FB0902-01-Y-1/33SC-1213（阀切）T-1203（盲）200-P-1240 P-1205A（泵出口盲）200-P-1240a P-1205B（泵出口盲）56、介质：苯；P设=2.42MPa P试=3.7MPa 试压介质：水FB0902-01-Y-1/3340-MS-1209（阀切）（阀切）250-P-1239aV-1208（盲）250-P-1239 P-1205B（泵进口盲）P-1205A（泵进口盲）40-SLO-1216（阀切）57、介质：苯塔底油；P设=1.76MPa P试=3MPa 试压介质：水FB0902-01-Y-1/33T-1203（盲）600-P-124258、介质：苯塔底油；P设=2.376MPa P试=4.0MPa 试压介质：水FB0902-01-Y-1/33P-1206B（泵出口盲）P-1206C（泵出口盲）E-1215（进出口盲，旁路50-P-1283a阀开）80-P-1284E-1218（进出口盲，旁路50-P-1285a阀开）100-P-1286200-P-1287 E-1112（进出口盲，旁路100-P-1287a阀开）200-P-1288E-1107（进出口盲，旁路150-P-1289a阀开）300-P-1290350-P-128180-P-1284（40-SOW-1218阀切）100-P-1286（40-SOW-1221200-P-1288（40-SOW-1113（盲）300-P-1290（40-SOW-1114350-P-1281（40-SOW-121559、介质：乙苯；P设=1.0MPa P试=1.5MPa 试压介质：水FB0902-01-Y-1/34（止回阀倒向切断）（阀开）（进口盲）T-1204（盲）（阀开）E-1212至中间罐区（界区自带盲板盲）（阀切）P-1207B（泵出口盲）（阀切）500-P-1207（阀切）100-P-1244（阀切）60、介质：多乙苯；P设=1.0MPa P试=1.5MPa 试压介质：水FB0902-01-Y-1/34（阀切）（阀切）T-1205（盲）P-1208B（泵出口盲）P-1208A（泵出口盲）61、介质：乙苯塔顶气；P设=0.32MPa P试=0.5MPa 试压介质：水FB0902-01-Y-1/34（阀切）（出口盲）40-SLO-1219a（阀切）ER-1203A（出口盲）（进口盲）（阀切）（进口盲）62、介质：乙苯塔顶气；P设=0.32MPa P试=0.5MPa 试压介质：水FB0902-01-Y-1/34T-1204（盲）350-P-1252 40-P-1254E-1203B（进出口全盲）（盲）（阀切）P-1208B（泵进口盲）（阀切）（泵进口盲）40-SLO-1218（阀切）63、介质：二乙苯；P设=0.33MPa P试=0.5MPa 试压介质：水FB0902-01-Y-1/35T-1205（盲）40-MS-1212（阀切）T-1205（盲）E-1215（进口盲）40-P-1265a20-SLO-1223a（阀切）P-1210A（泵进口盲）20-SLO-1223（阀切）64、介质：丙苯；P设=0.69MPa P试=1.1MPa 试压介质：水FB0902-01-Y-1/35E-1214（换热器进口盲）T-1205（盲）50-P-1259a P-1209B（泵出口盲）（泵出口盲）65、介质：丙苯；P设=0.69MPa P试=1.1MPa 试压介质：水FB0902-01-Y-1/35SC-1217（阀切）E-1214（换热器出口盲）40-P-1261100-P-1295（阀切）66、介质：丙苯；P设=0.26MPa P试=0.4MPa 试压介质：水FB0902-01-Y-1/35（阀切）P-1209B（泵进口盲）V-1210（盲）80-P-1258 （阀切）（阀切）（泵进口盲）67、介质：丙苯；P设=0.26MPa P试=0.4MPa 试压介质：水FB0902-01-Y-1/35 V-1210（盲）80-P-1257 ER-1204（出口盲）68、介质：丙苯；P设=0.26MPa P试=0.4MPa 试压介质：水FB0902-01-Y-1/35（安全阀处阀切）T-1205（盲）（进口盲）69、介质：二乙苯；P设=0.58MPa P试=0.9MPa 试压介质：水FB0902-01-Y-1/36（阀切）（阀切）T-1206（盲）40-P-1266（泵出口盲）（泵出口盲）70、介质：二乙苯塔顶气；P设=0.1MPa P试=0.2MPa 试压介质：水FB0902-01-Y-1/36 T-1206（盲）250-P-1267 E-1216（换热器进口盲）71、二乙苯塔顶气；P设=0.1MPa P试=0.2MPa 试压介质：水FB0902-01-Y-1/36 E-1216（换热器出口盲）80-P-1268 V-1211（盲）72、二乙苯；P设=0.1MPa P试=0.2MPa 试压介质：水FB0902-01-Y-1/36（阀切）20-SLO-1229a（阀切）V-1211（盲）50-P-1270 （泵进口盲）（阀切）（泵进口盲）73、高沸物；P设=0.1MPa P试=0.2MPa 试压介质：水FB0902-01-Y-1/36 T-1206（盲）300-P-1275 E-1218（进口盲）74、高沸物；P设=0.1MPa P试=0.2MPa 试压介质：水FB0902-01-Y-1/36（阀切）（阀切）（盲）T-1206（盲）20-SLO-1228a（阀切）P-1212B（泵进口盲）（阀切）（泵进口盲）75、高沸物；P设=0.76MPa P试=1.2MPa 试压介质：水FB0902-01-Y-1/36P-1212A（泵出口盲）（阀切）40-P-1277a P-1212B（盲）T-1206（盲）20-P-1277b 40-P-1277 40-P-1278（阀开）40-P-1279中间罐区（界区自带盲板盲）40-P-1271（阀切）40-P-1279a ②E-1219（盲）②40-PL-1334 50-PL-1331 E-1311（进口盲）（盲）76、高沸物；P设=0.1MPa P试=0.2MPa 试压介质：水FB0902-01-Y-1/36（调节阀处阀切）E-1217（盲）80-P-1269 50-P-1269a气液分离器（盲）（泵进口出盲）77、反烃化进料；P设=1.43MPa P试=2.2MPa 试压介质：水FB0902-01-Y-1/2840-MS-1202（阀切）（阀切）150-P-1216aV-1202（盲）150-P-1216 P-1201B（泵进口盲）20-SLO-1206（阀切）P-1201A（泵进口盲）78、乙苯塔顶气；P设=0.32MPa P试=0.4MPa 试压介质：空气FB0902-01-Y-1/34 T-1204700-P-1245 ER-1203（进口盲）（两个安全阀及复线处阀切）3个阀门三、凝液回收部分79、介质：脱氢液；P设=0.58MPa P气密试验=0.6MPa 试压介质：空气FB0902-01-Y-1/46E-1306（进口盲）V-1305（盲）V-130420-PL-1317 PSV-1311（安全阀处阀切）25-PL-1314a（阀切）（盲）V-1312（阀切）50-PG-1326（阀切）80、介质：脱氢液；P设=0.21MPa P气密试验=0.2MPa 试压介质：空气FB0902-01-Y-1/46E-1306（盲）600-PG-1319 乙苯雾化器X-1303（盲）V-1307（盲）备注：乙苯雾化器拆除后两进出口盲用临时管线连接81、介质：脱氢尾气；P设=0.26MPa P气密试验=0.3MPa 试压介质：空气FB0902-01-Y-1/46（盲）100-PG-1331（盲）V-1307（盲）备注：压缩机线接仪表分线阀切82、介质：脱氢液；P设=0.58MPa P气密试验=0.6MPa 试压介质：空气FB0902-01-Y-1/4640-PL-1306 E-1305（盲）两个口都盲80-PL-1307 E-1306（盲）40-PL-1308 V-1307（盲）（盲）（阀开）V-1310（盲）（盲）（阀开）50-PL-1320 （盲）E-1310（盲）50-PL-1324 T-1302（盲）备注：仪表拆除后用临时管线连接V-1304（盲）（盲）备注：仪表拆除后用临时管线连接（盲）（阀切）50-PL-1419 40-PL-1434 （盲）25-PL-1434a（阀切）（盲）20-SLO-1421（阀切）20-PL-1317 PSV-1311（阀切）40-PL-1315 （阀切）（盲）50-PL-1303a 50-PL-1303（阀切）V-1305（盲）83、介质：脱氢液；P设=0.75MPa P试=1.2MPa 试压介质：水FB0902-01-Y-1/4720-SLO-1301（阀切）150-PG-1324（阀切）150-DC-1302a（阀切）（阀切）20-SLO-1302（阀切）100-PL-1312a（阀开）P-1301B（泵出口盲）P-1301A 20-SLO-1301（阀切）100-PL-1312a 20-SLO-1302（阀切）（阀开）V-1305（盲）100-PL-1403（阀切）25-IL-1406（止回阀阀切）40-PL-1472（阀切）50-PL-1459（阀切）25-IL-1412（阀切）FT-1402 X-1401T-1401（阀切）100-PL-1417（阀切）50-SLO-1504（阀切）100-PL-1471（阀切）中间罐区（界区盲板盲）备注：流量计FT-1402、静态混合器X-1401在试压过程中用拆除用临时管辖连接；过滤器SR-1401进出口盲板盲用临时管线连接84、介质：倾析凝液；P设=0.68MPa P试=1.1MPa 试压介质：水FB0902-01-Y-1/4725-PL-1314b（阀切）20-SLO-1303（阀切）25-PL-1314b（阀切）20-SLO-1304（阀切）P-1302A（泵出口盲）150-DC-1302 （泵出口盲）止回阀需倒向50-DC-1306 V-1305（盲）V-1312（盲）进罐阀门开V-1312（盲）进罐阀开150-DC-1303a（阀开）150-DC-1303SR-1301A（盲）85、介质：脱氢液；P设=0.25MPa P气密试验=0.25MPa 试压介质：气FB0902-01-Y-1/47P-1301A（泵进口盲）过滤器拆除V-1305（盲）（阀切）150-PL-1311a （泵进口盲）过滤器拆除20-SLO-1302（阀切）86、介质：工艺水；P设=1.07MPa P试=1.6MPa 试压介质：水FB0902-01-Y-1/48（泵出口盲）旁路阀门开T-1301（盲）T-1301 40-PC-1305 （泵出口盲）E-1308（盲）凝结水总管（阀切）100-PC-1308（阀切）V-1306A/B（盲）100-PC-1303、100-PC-1303a （盲）20-SLO-1310（阀切）87、介质：汽提塔顶凝液；P设=0.55MPa P气密试验=0.6MPa 试压介质：空气FB0902-01-Y-1/48 E-1307（盲）50-PL-1318 （盲）（盲）（阀切）88、介质：工艺水；P设=0.68MPa P试=1.1MPa 试压介质：水FB0902-01-Y-1/48E-1307（盲）（盲）（阀切）（阀切）（盲）89、介质：工艺水；P设=0.68MPa P试=1.1MPa 试压介质：水FB0902-01-Y-1/48T-1301（盲）150-DC-1301 X-1302（拆除接临时管线）150-DC-1309 E-1307（盲）90、介质：汽提塔塔顶气；P设=0.55MPa P气密试验=0.55MPa 试压介质：空气FB0902-01-Y-1/48 T-1301（盲）（盲）（阀切）（阀切）91、介质：工艺水；P设=1.07MPa P气密试验=1.6MPa 试压介质：空气FB0902-01-Y-1/48E-1308（盲）25-PC-1310 （盲）（阀切）C-1301B（盲）92、介质：工艺水；P设=0.55MPa P试=0.85MPa 试压介质：水FB0902-01-Y-1/48接临时管线T-1301（盲）150-PC-1301 P-1303A（泵进口盲）P-1303B（泵进口盲）93、介质：脱氢尾气；P设=0.26MPa P气密试验=0.3MPa 试压介质：空气FB0902-01-Y-1/50V-1310（盲）（盲）（阀切）94、介质：脱氢尾气；P设=0.26MPa P气密试验=0.3MPa 试压介质：空气FB0902-01-Y-1/50 V-1310（盲）（消音器处盲板盲）C-1301A（消音器处盲板盲）95、介质：脱氢尾气；P设=0.26MPa P气密试验=0.3MPa 试压介质：空气FB0902-01-Y-1/50T-1302（盲）（盲）250-PG-1333 E-1310（盲）DN25支线阀切（盲）（自带8字盲板）96、介质：应急乙苯冲洗液；P设=0.5MPa P试=0.75MPa 试压介质：水FB0902-01-Y-1/50 C-1301A（盲）25-PL-1337a 、AT-1304、AT-1305（盲板盲）25-PL-1337b C-1301B（压缩机与消音器口盲）25-PL-1337（阀切）97、介质：吸收剂；P设=0.64MPa P试=1.0MPa 试压介质：水FB0902-01-Y-1/50T-1301（盲）50-PL-1332 E-1311（盲）98、介质：吸收液；P设=0.64MPa P试=1.0MPa 试压介质：水FB0902-01-Y-1/51E-1312A/B/C（盲）（泵出口盲）20-SLO-1307（阀切）（泵出口盲）20-SLO-1308（阀切）99、介质：吸收液；P设=0.64MPa P试=1.0MPa 试压介质：水FB0902-01-Y-1/51E-1312A/B/C（盲）50-PL-1327 E-1313（盲）备注：此包可与98号包通过温度计TG1321和TG1219接临时管线相串100、介质：吸收液；P设=0.64MPa P试=1.0MPa 试压介质：水FB0902-01-Y-1/51E-1313（盲）（盲）（阀切）备注：仪表FT-1331拆除接临时线。

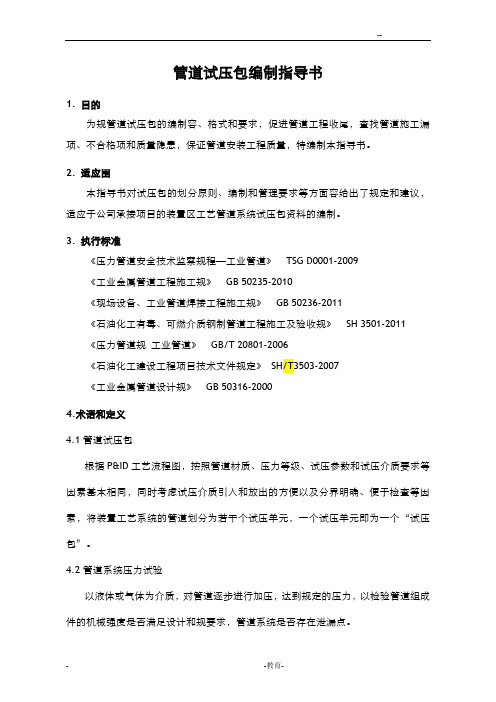

管道试压包编制指导书1. 目的为规管道试压包的编制容、格式和要求，促进管道工程收尾，查找管道施工漏项、不合格项和质量隐患，保证管道安装工程质量，特编制本指导书。

2. 适应围本指导书对试压包的划分原则、编制和管理要求等方面容给出了规定和建议，适应于公司承接项目的装置区工艺管道系统试压包资料的编制。

3. 执行标准《压力管道安全技术监察规程—工业管道》TSG D0001-2009《工业金属管道工程施工规》GB 50235-2010《现场设备、工业管道焊接工程施工规》GB 50236-2011《石油化工有毒、可燃介质钢制管道工程施工及验收规》SH 3501-2011《压力管道规工业管道》GB/T 20801-2006《石油化工建设工程项目技术文件规定》SH/T3503-2007《工业金属管道设计规》GB 50316-20004.术语和定义4.1管道试压包根据P&ID工艺流程图，按照管道材质、压力等级、试压参数和试压介质要求等因素基本相同，同时考虑试压介质引入和放出的方便以及分界明确、便于检查等因素，将装置工艺系统的管道划分为若干个试压单元，一个试压单元即为一个“试压包”。

4.2管道系统压力试验以液体或气体为介质，对管道逐步进行加压，达到规定的压力，以检验管道组成件的机械强度是否满足设计和规要求，管道系统是否存在泄漏点。

5.职责5.1 项目部是试压包编制、系统试压实施的主体单位，对管道试压负直接责任。

5.2 总包单位/监理/建设单位负责试压包资料的审查，以及对管道试压进行检查验收和监督管理。

5.3 总包单位/监理/建设单位负责试压方案的批准以及试压过程的监督检查。

5.4当地政府技术质量监督部门负责管道系统试压过程中的监督检查。

6. 管理容与要求6.1 试压包划分原则和要求6.1.1试压包划分原则（1）同类材质原则：碳钢（包括20#、20G等）和合金钢可一起试压，不锈钢单独试压。

（2）同介质（分液体类和气体类）、试验压力相同或相近原则。

管道试压包编制指导书1. 目的为规范管道试压包的编制内容、格式和要求，促进管道工程收尾，查找管道施工漏项、不合格项和质量隐患，保证管道安装工程质量，特编制本指导书。

2. 适应范围本指导书对试压包的划分原则、编制和管理要求等方面内容给出了规定和建议，适应于公司承接项目的装置区工艺管道系统试压包资料的编制。

3. 执行标准《压力管道安全技术监察规程—工业管道》TSG D0001-2009《工业金属管道工程施工规范》GB 50235-2010《现场设备、工业管道焊接工程施工规范》GB 50236-2011《石油化工有毒、可燃介质钢制管道工程施工及验收规范》SH 3501-2011 《压力管道规范工业管道》GB/T 20801-2006《石油化工建设工程项目技术文件规定》SH/T3503-2007《工业金属管道设计规范》GB 50316-20004.术语和定义4.1管道试压包根据P&ID工艺流程图，按照管道材质、压力等级、试压参数和试压介质要求等因素基本相同，同时考虑试压介质引入和放出的方便以及分界明确、便于检查等因素，将装置工艺系统的管道划分为若干个试压单元，一个试压单元即为一个“试压包”。

4.2管道系统压力试验以液体或气体为介质，对管道逐步进行加压，达到规定的压力，以检验管道组成件的机械强度是否满足设计和规范要求，管道系统是否存在泄漏点。

5.职责5.1 项目部是试压包编制、系统试压实施的主体单位，对管道试压负直接责任。

5.2 总包单位/监理/建设单位负责试压包资料的审查，以及对管道试压进行检查验收和监督管理。

5.3 总包单位/监理/建设单位负责试压方案的批准以及试压过程的监督检查。

5.4当地政府技术质量监督部门负责管道系统试压过程中的监督检查。

6. 管理内容与要求6.1 试压包划分原则和要求6.1.1试压包划分原则（1）同类材质原则：碳钢（包括20#、20G等）和合金钢可一起试压，不锈钢单独试压。

工艺管道试压包编制内容：1、试压包文件封面；2、试压包管道单线图（应包括焊缝编号、已无损检测合格焊口及焊工号、焊接日期）；3、试压管道系统流程图；4、试压盲板一览表；5、管道焊接记录表；6、管道焊缝无损检测报告；7、管道支架检查记录表（弹簧支/吊架安装检查记录J403；滑动/固定管托安装检查记录J404）；8、系统遗留问题清单及完成时间；9、试压结果会签确认表（管道系统耐压试验条件确认与试验记录J406-1/2）。

工程名称：新疆大全250MW多晶硅片及配套工程PACKAGE COVER试压包封面编号：单元名称：工艺及供热外管版次：终版页码：NO.1试压包：氢气承包商：中国化学工程第六建设有限公司试压包编号：083-H-01 安装单位：中国化学工程第六建设有限公司预期试压日期：2012-5-10 编制审核年月日试压技术方法试验类别设计温度（℃）设计压力（MPa）试验压力（MPa）稳定时间（min）试验介质冲洗方法□水压□水□水■气压■空气■空气□运行试验□氮气□氮气□外观检查□油□油附件1、试压包管道单线图（应包括焊缝编号、已无损检测合格焊口及焊工号、焊接日期）；2、试压管道一览表及系统流程图；3、系统试压盲板一览表；4、管道焊接记录表(附无损检测报J-122-1/2)；5、管道焊接接头射线检测比例确认表（J412-1/2）；6、管道支架检查记录表（弹簧支/吊架安装检查记录J403；滑动/固定管托安装检查记录J404）；7、系统遗留问题清单及完成时间；8、试压结果会签确认表（管道系统耐压试验条件确认与试验记录J406-1/2）。

注：选择项采用符号“■”表示。

试压包编号083-H-01系统试压盲板一览表工程名称新疆大全250MW多晶硅片及配套工程安装日期年月日单元名称工艺及供热外管 083 序号管线号盲板编号规格厚度(mm) 材质备注1 083-H-BL-01 DN50 16 Q235B234567891011建设单位：专业工程师：日期：年月日监理单位专业工程师：日期：年月日施工单位专业工程师：质量检查员：施工班组长：日期：年月日SH/T 3543-G403 管道焊接工作记录工程名称：新疆大全250MW多晶硅片及配套工程单元名称：工艺及供热外管083焊工代号管道编号焊口编号规格材质单线图号焊接位置焊接方法焊材牌号实际预热温度℃焊接日期无损检测报告编号热处理报告编号月日记录人：专业工程师日期：年月日质量工程师：日期：年月日SH/T3503-J122-1 射线检测报告（一）第1页共1页工程名称：新疆大全250MW多晶硅片及配套工程单元名称：工艺及供热外管 083委托单位中化六建大全项目部检件编号CWS-010301B 报告编号X03DG-001承包单位检件名称检件规格Φ325*6检件材质Q235B 检测标准GB3323-2005 技术等级 A 检测比例1%、1% 合格等级Ⅲ检测时机焊后焊接方法电弧热处理状态透照方式双壁双影设备型号XXQ-2005 焦点尺寸3X3mm 胶片牌号天津T7 增感屏0.1*0.1mm管电压130KV 管电流5mA γ源种类γ源活度Ci 像质计型号R10Fe-10/16 线径编号14# 焦距600mm 曝光时间1min 底片黑度 2.1～3.6 有效片长mm 显影温度20℃显影时间5min 检测部位编号片位号焊工号缺陷性质缺陷定量评定等级备注CWS-010301b-300-B2C W6 1-2 H304 Ⅰ2-3 圆形 1 Ⅰ3-4 Ⅰ4-5 Ⅰ5-6 Ⅰ6-1 ⅠW10 1-2 H305 Ⅰ2-3 圆形 1 Ⅰ3-4 Ⅰ4-5 圆形 1 Ⅰ5-6 Ⅰ6-1 Ⅰ。

XXXXXXXXXXXXXXXXXXXX公司XXXXXXXXXXX项目管道试压方案编制：审核：HSE会签：批准：XXXXXXXXXXXXXXXXX公司XXXX年XX月XX日目录1.工程概况 (3)2.编制说明 (3)3.编制依据 (3)4.压力试验机构组织 (3)5.压力试验工作流程 (4)6.压力试验应具备条件 (5)7.压力试验 (6)8.安全质量技术措施 (9)9.文明施工要求 (11)10.施工机具及手段用料计划 (11)11. 劳动力配备...................................................... . (12)12.压力试验计划 (13)1 工程概况本工程是XXXX公司在XXXX所建设的XXXXXXXX工程，施工图纸由XXXXXX公司设计。

我公司施工范围包括XXXXXX。

管道总焊接量约XXXX达因，材质有20#、L245、Q235B、0Cr18Ni9、06Cr19Ni10、00Cr17Ni14Mo2等；管道直径为DN8-DN900。

管道试压工程将以此为依据开展，来满足项目施工要求。

2 编制说明2.1 本工程管道部分按设计图纸安装完毕、焊接热处理和无损检验合格，并经检查符合有关施工规范、标准后，为检验工艺管道施工质量，同时为联动试运及化工投料作好准备，应对管道系统进行压力试验，以检验管道系统的耐压强度及严密性。

为指导该项目管道试压工作，特编制本方案。

3 适用范围：本方案仅用于XXXXX工程管道系统的压力试验.4 编制依据4.1 XXXX公司设计图纸及相关文件。

4.2 《工业金属管道施工及验收规范》GB50235-2010；4.3 《现场设备、工业管道焊接工程施工规范》GB50236-2011；4.4 《工业金属管道工程施工质量验收规范》GB50184-2011;4.5 《石油化工有毒、可燃介质管道施工及验收规范》SH3501-2011。

5 压力试验组织5.1 组织机构管道系统压力试验是一项比较复杂的过程，为完成此项工作，必须在人员方面做好有效的组织协调。
