医用气体监测报警系统——ZWACS广州众为自动化科技有限公司前言概述：医用气体涉及氧气、压缩空气、真空吸引和其他医疗气体，多数与临床抢救与手术相关，是致关重要的设备，特别是氧气是人类维持生命的三大要素之一。
气体系统输出的压力过高过低将造成巨大的安全隐患。
实现监控远程报警，实时监控气体超限情况、气体漏气情况，为供氧等气源提供安全配置是非常有必要的，以保证患者的用气安全。
系统介绍：医疗气体监测系统，涵盖医疗用氧气、真空、空气运行系统，整合液位、压力、温度、流量（涉及压力传感器、流量传感器、液位传感器、温度传感器、湿度传感器等仪器仪表）等数据统一处理分析显示，为气体运行管理提供依据。
出现数据超限等异常时现场声光报警器蜂鸣，或通过手机短信、拨打用户手机等方式，使管理者明确报警位置，迅速查明报警原因，及时排除故障，保障气体监测工作安全稳定运行。
在护士站、手术室实地放置触摸屏区域报警器（多功能监控主机），屏箱分体或一体可选订，实现实地监控鸣笛报警的同时，多区域可于监控室PC 端集中采集监控，并通过互联网联接智能云平台，用户可远程通过网页或APP端实时查看监控数据，更有效快捷管理。
系统特点：1.监测全面覆盖包含医用氧气供应、医用真空、医用空气供应及其他医用气体供应集中报警系统；2.系统数据整合分析将各子系统中监测的液位、压力、温度、流量等数据进行整合分析，提供历史数据并图表显示分析，为医用气体运行管理工作提供科学依据；3.异常分级报警1 / 2监测中出现异常情况在报警到中心监控室的同时，使用终端护士站、手术室等区域报警器鸣笛，操作者可根据异常报警的数据点位迅速确定报警原因，从而及时排除故障。
系统中全部监测均设有二级报警，分级报警为操作者赢得充足的故障排除时间，从而保障气体供应工作稳定运行；4.远程监测管理系统可通过互联网接口可连接云平台服务器，将系统全部或部分数据共享给内部监管部门或气体供应单位，利于中控监测室对气体运行有效监管，便于合理制定气体运输计划；5.可定制系统升级系统满足不同医疗机构的不断发展建设、不断细化内部的需求而拓展升级。

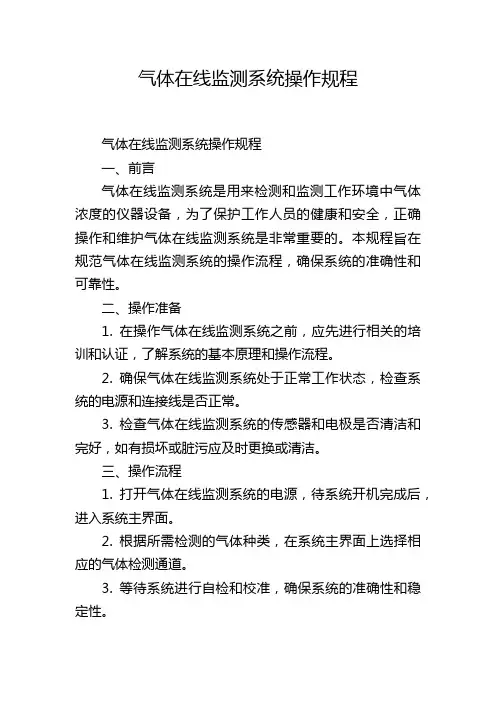

气体在线监测系统操作规程气体在线监测系统操作规程一、前言气体在线监测系统是用来检测和监测工作环境中气体浓度的仪器设备，为了保护工作人员的健康和安全，正确操作和维护气体在线监测系统是非常重要的。
本规程旨在规范气体在线监测系统的操作流程，确保系统的准确性和可靠性。
二、操作准备1. 在操作气体在线监测系统之前，应先进行相关的培训和认证，了解系统的基本原理和操作流程。
2. 确保气体在线监测系统处于正常工作状态，检查系统的电源和连接线是否正常。
3. 检查气体在线监测系统的传感器和电极是否清洁和完好，如有损坏或脏污应及时更换或清洁。
三、操作流程1. 打开气体在线监测系统的电源，待系统开机完成后，进入系统主界面。
2. 根据所需检测的气体种类，在系统主界面上选择相应的气体检测通道。
3. 等待系统进行自检和校准，确保系统的准确性和稳定性。
4. 将气体在线监测系统的传感器或电极放置到要检测的气体环境中，确保与环境充分接触。
5. 等待一段时间，直到气体在线监测系统的显示屏上显示出当前环境中气体的浓度数值。
6. 根据气体在线监测系统的操作手册，判断当前环境中气体浓度是否超过安全限值。
7. 如发现气体浓度超过安全限值，应立即采取相应的防护措施，并及时报告相关部门。
8. 完成气体在线监测后，关闭系统的电源，清理和存储监测设备，确保设备的长期可靠性。
四、注意事项1. 在操作气体在线监测系统时，应穿戴相关的防护用具，避免直接接触和吸入有害气体。
2. 不得随意更改气体在线监测系统的设置参数和校准值，以免影响系统的准确性和稳定性。
3. 定期对气体在线监测系统进行校准和维护，保持系统的准确性和可靠性。
4. 发现气体在线监测系统故障或异常情况时，应立即停止使用并报告相关部门进行处理。
5. 在操作气体在线监测系统过程中如发现任何问题或疑问，应及时咨询专业人员进行解答。
五、总结气体在线监测系统的正确操作是保证工作人员健康和安全的重要环节，遵守本规程可以确保系统的准确性和可靠性。
医用气体系统监测注意事项气源报警应安装在有24小时连续监控的区域。
如需设第二个气源报警，两个气源报警均应直接连接至所要监控的触发装置。
报警信号如需通过继电器连接至气源报警器，则继电器的控制电源不能与任何气源报警共用电源。
（1）气源报警应设有如下报警内容：汇流排钢瓶切换时应启动报警；医用液体储罐中气体供应量低时应启动报警；医用供气系统切换至应急备用供气源时应启动报警；应急备用供气源储备量低时应启动报警；正压供气源工作压力超出允许压力上限及欠压20% 时应启动超、欠压报警；真空压力低于56 kPa(420mmHg)时应启动欠压报警；气源报警器应对每一个气源设备至少设一个故障报警显示，任何一个本地报警启动时，应同时在气源报警上显示相应设备的故障。
位于不同区域的气源设备应设各自独立的气源报警面板。
如计算机系统用于气源报警时，应满足如下要求；A.计算机系统应能连续不间断的正常工作；B.计算机系统禁止用于其它用途；C.计算机应有继电信号接口部件的故障显示；D.如传感器独立供电，其电源应接入医院的应急备用电源；E.传感器或压力开关应直接连接至计算机系统。
（2）区域报警安装与设置1）区域报警面板应安装在护士站或其它类似监视区域，区域报警宜设医用气体压力显示。
2）生命支持区域应设有压缩气体工作压力超出允许压力上限及欠压20% 时的超、欠压报警；真空压力低于37kPa(275mmHg)时的欠压报警。
3）本地报警设置与规定4）医疗空气系统、器械用空气系统、医用真空汇、医用分子筛制氧机组、麻醉气体排放系统本地报警应设置如下内容：当备用压缩机、真空泵、麻醉废气排放真空泵投入运行时，应启动备用运行报警；医疗空气系统未安装一氧化碳转换为二氧化碳装置时宜设置一氧化碳浓度监控，当一氧化碳浓度超标时应启动报警；当医疗空气压力露点温度超过0℃时应启动报警，器械用空气压力露点温度高于-30℃时应启动报警；液环压缩机内应具有水分离器高水位报警功能；非液环压缩机系统应设排气高温停机报警；采用液环水冷式压缩机的空气系统中，储气罐内液位高于可视玻璃窗口或液位计最高位置时应启动液位报警；医用真空汇应设真空泵故障停机报警；医用分子筛制氧机压缩机、分子筛吸附塔应设故障停机报警；医用分子筛制氧机富氧空气压力露点温度超过0℃时应启动报警；当医用分子筛制氧机氧浓度低于93%时应启动氧气浓度低报警及应急备用气源运行报警；医用分子筛制氧机宜设一氧化碳浓度超限报警。
医用气体系统监测报警检验批
（原创实用版）
目录
一、医用气体系统的重要性
二、监测报警系统的作用
三、检验批的流程
四、医用气体系统监测报警检验批的标准
五、医用气体系统监测报警检验批的实施
六、医用气体系统监测报警检验批的注意事项
正文
一、医用气体系统的重要性
医用气体系统是医疗机构中不可或缺的设备，它为病患提供所需的氧气、麻醉气体等，对于病患的生命安全起着至关重要的作用。
因此，医用气体系统的稳定运行和安全性能是医疗机构必须重视的问题。
二、监测报警系统的作用
医用气体系统的监测报警系统，可以实时监测气体系统的运行状态，一旦发现异常，可以及时发出报警，提醒相关人员进行处理，防止可能出现的安全事故。
因此，监测报警系统是保障医用气体系统正常运行的重要设备。
三、检验批的流程
检验批是对医用气体系统监测报警的一次全面检查，其流程包括：检验计划的制定、检验样品的准备、检验实验的进行、检验报告的出具等环节。
四、医用气体系统监测报警检验批的标准
医用气体系统监测报警检验批的标准主要包括两个方面：一是监测报警系统的技术指标，如监测精度、报警灵敏度等；二是监测报警系统的性能指标，如系统的稳定性、可靠性等。
五、医用气体系统监测报警检验批的实施
医用气体系统监测报警检验批的实施，需要由专业的检验人员按照相关的检验标准和方法进行。
同时，医疗机构也需要定期对监测报警系统进行维护和保养，以保证其正常运行。
气体在线监测系统的安装气体在线监测系统是一个可靠、高效的设备，主要用于监测工业生产过程中产生的有害气体。
在安装此系统前，需要对设备的工作原理、安装方法和注意事项有一定的了解。
一、气体在线监测系统概述气体在线监测系统是一种能够对空气中的气体成分进行连续、实时监测的设备。
其监测的范围包含了许多如CO、CO2、SO2、NOx等有害气体，一旦有有害气体超标的情况，系统便能够及时地向操作员发出预警信号，以便采取必要的措施。
该系统由传感器、控制器、数据处理器、报警系统等多个模块组成，数据采集传感器接收有害气体的浓度，通过控制器收集数据后，快速进行处理并展示在控制面板上，同时，在超出正常浓度值的情况下，系统会自动启动报警机制通知操作员。
二、气体在线监测系统的安装1. 设备安装前的准备工作在开始安装之前，需要购买合适的安装设备和工具，这些设备包括：气体监测仪、配电箱、电缆及电缆接头、安装螺栓，以及其他相关设备。
同时，需要将系统安装位置和安装环境选定确定。
2. 安装气体在线监测传感器气体在线监测传感器应安装在大气污染物浓度高、风向易变情况下的位置，其距离被污染物源的距离要尽可能地近，以便快速响应，保证监测的准确性。
传感器的安装要通过固定螺栓来完成，并使用安装方法说明书中的安装程序进行连接。
3. 安装控制器和数据处理器控制器应安装在和传感器距离不远的位置，并采用可承载的架构，以便维修保养。
数据处理器可以安装在控制器处，也可以在监测系统的中央处理器处。
4. 电缆的连接气体在线监测系统的传感器、控制器和数据处理器需要通过电缆进行连接，因此，电缆是整个机器的重要组成部分。
在安装电缆之前，需要检查其连接状态和地线是否符合要求。
5. 测试和校准在安装完毕之后，需要进行系统的测试和校准。
首先进行系统的自检测，然后开启监测系统，查看实时监控数据，并与检测合同指定的值进行比对，进行校准。
三、气体在线监测系统的注意事项1. 安装场所气体在线监测系统的安装位置应避免直接暴露在雨天、阳光下或环境温度高的地方，同时应避免该地方高强度震动或频繁的机械摩擦，应尽量避免直接曝光在化学腐蚀性气体中，以保证设备的稳定性和准确性。
cems是什么意思CEMS是什么意思CEMS是Continuous Emission Monitoring System（连续排放监测系统）的缩写。
它是一种用于监测和记录工厂、电厂以及其他工业设施的气体排放的技术系统。
CEMS通过实时监测和分析排放物的浓度，能够帮助监管机构和企业确保其排放活动符合环保法规和标准，保护环境和公众健康。
CEMS由多个组件组成，包括气体分析仪、数据采集系统、数据传输系统和数据处理系统等。
气体分析仪用于测定特定气体的浓度，通常使用的方法有光谱分析、化学分析和质谱分析等。
数据采集系统负责收集分析仪产生的数据，并将其传输到数据处理系统进行处理和存储。
数据传输系统用于将数据发送到监管机构或企业的中央控制室，以便进行实时监测和分析。
数据处理系统则用于对收集到的数据进行分析和报告生成。
CEMS主要监测的污染物包括二氧化硫（SO2）、氮氧化物（NOx）、颗粒物（PM）、氢氟酸（HF）、氧化铅（PbO）等。
这些污染物是工业排放中最常见的，也是造成空气和水污染的主要原因之一。
通过实时监测这些污染物的浓度，可以及时采取控制措施，减少对环境和人体健康的危害。
CEMS的使用具有多个优势。
首先，它提供了实时监测和报警功能，使监管机构和企业能够迅速发现和处理排放异常情况，最大程度地减少环境和人体健康的风险。
其次，CEMS能够提供准确的排放数据，有助于制定更科学、更有效的环境保护政策和措施。
此外，CEMS还能提高企业的管理效率，帮助其优化生产过程和降低运营成本。
CEMS的使用在全球范围内得到了广泛推广和应用。
在许多国家，特别是发达国家，CEMS已经成为法律法规的一部分，工厂和电厂必须安装和使用CEMS来监测和记录其气体排放数据。
一些国家还设立了专门的排放许可制度，要求企业在获得排放许可之前必须安装CEMS并提交排放数据。
然而，CEMS的使用也面临一些挑战和限制。
首先，CEMS的安装和运营成本相对较高，特别是对于小型企业来说可能难以负担。
空气质量自动监测系统技术方案目录一．前言二．系统概述三．系统组成四．空气质量监测仪性能特点五．仪器工作原理六．监测参数及性能指标七．采样系统八．多点校准设备（高精度配气仪）九．零气发生器十．气象系统十一．中心站软件系统介绍十二．项目详细的自动监测系统框图、安装方案十三．常见故障维修大气环境自动监测系统技术文件一．前言环境保护监测先行，自动化、信息化是做好环境监测的前提和保障.在地方经济迅速发展的同时、各地区不断出现不同程度的水、气、噪声等环境污染事件，严重影响了人们的生活质量,阻碍了当地经济的持续发展.随着国家制定的各种环境保护政策及法规的颁布实施，各级地方政府在对辖区内的环境治理日益重视的同时,加大了对环境监测的投资力度,各地区陆续规划安装了大气环境质量监测地面站，实施城市空气质量预报.THY—AQM60系列城市级大气环境监测系统完全可以实现区域环境保护监测部门对环境监测的实际需要,满足城市空气质量预报的要求。
二、系统概述THY—AQM60系列城市级大气环境监测系统通过在城市均布点设置子站（子站数量根据当地情况而定），安装在线式环境监测设备.监测数据实时传送到当地环保监控中心；中心可通过系统实时监测终端监测辖区内分布的各点在线监测设备的实时动态数据，并及时记录;建立监测系统数据库,根据历史记录数据和分析结果预测、预报辖区环境污染状况及发展趋势，为有效控制辖区内环境状况提供科学依据。
系统将在环保局监控中心安装一个视频显示屏及建立一个显示控制系统，该系统可满足环保局政务公示及辖区环境监测数据、信息实时发布的需要。
THY—AQM60系列环境空气质量自动监测系统是以自动监测仪器为核心的自动“测-控”系统。
系列环境空气自动监测系统是基于干法仪器的生产技术，利用定电位电解传感器原理，结合国际上成熟的电子技术和网络通讯技术研制、开发出来的最新科技产品.该系统符合国家对城市环境空气自动监测系统的各项技术指标要求，国产化程度高，具有较强的实用性和理想的性能价格比，可替代同类进口产品，是开展城市环境空气自动监测的理想仪系列环境空气自动监测系统由一个中心站和若干个子站构成（子站数量根据当地情况而定），安装在线式环境监测设备。
可燃气体气体监测报警系统(网络版)应用领域可燃气体气体监测报警系统(网络版)广泛应用于石油化工、工业生产、冶炼锻造、电力、煤矿、隧道工程、环境监测、污水治理、生物制药、家居环保、畜牧养殖、温室培植、仓储物流、酿造发酵、农业生产、消防、燃气、楼宇建造、市政企业、学校实验室、科研中心等行业。

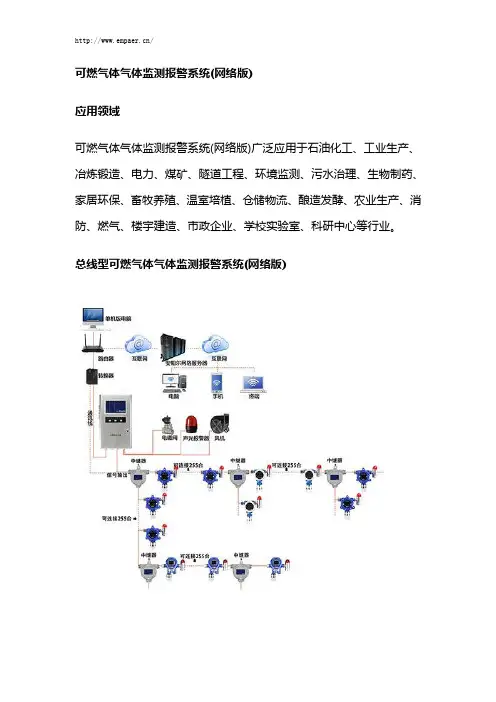

总线型可燃气体气体监测报警系统(网络版)每个固定式可燃气体气体报警器与主机之间的通讯线（或电源连接线）都是共用的，这样的方式组成的可燃气体气体监测报警系统(网络版)就是总线型可燃气体气体监测报警系统(网络版)。
这种方案一般适用于固定式可燃气体气体检测仪安装点集中、数量较多的环境中。
安帕尔公司总线型可燃气体气体监测报警系统(网络版)单路最大可以支持255路的气体检测仪（如需扩展固定式气体检测仪数量，可通过增加安帕尔相应中继器来实现）。
总线型可燃气体气体监测报警系统(网络版)可连接安帕尔服务器，实现物联网监控功能每个固定式可燃气体气体报警器与主机之间的通讯线（或电源连接线）都是共用的，这样的方式组成的可燃气体气体监测报警系统(网络版)就是总线型可燃气体气体监测报警系统(网络版)。
这种方案一般适用于固定式可燃气体气体报警器安装点集中、数量较多的环境中。
安帕尔公司总线型可燃气体气体监测报警系统(网络版)单路最大可以支持255路的气体报警器（如需扩展固定式气体报警器数量，可通过增加安帕尔相应中继器来实现）。
总线型可燃气体气体监测报警系统(网络版)可连接安帕尔服务器，实现物联网监控功能总线型可燃气体气体监测报警系统(网络版)适用的通讯信号方式如下：1.数字信号RS-485总线通讯2.数字信号CAN总线通讯3.数字信号RS-422总线通讯总线型可燃气体气体监测报警系统(网络版)方案图如下：注：总线型可燃气体气体监测报警系统(网络版)通讯方式选择请来电咨询！无线型可燃气体气体监测报警系统(网络版)固定式无线可燃气体气体报警器将现场检测到的气体浓度等数据通过无线通讯方式传输到主机，采用这种通讯方式的可燃气体气体监测报警系统(网络版)即为无线可燃气体气体监测报警系统(网络版)。
消防安全监测与报警系统大全消防安全对于任何场所来说都至关重要。
为了保障人们的生命财产安全，消防安全监测与报警系统被广泛应用于各类建筑、设施和区域。
本文将详细介绍几种常见的消防安全监测与报警系统，包括火灾报警系统、烟雾监测系统、温度探测系统、气体监测系统和视频监控系统。
一、火灾报警系统火灾报警系统是最基本也是最常见的消防安全监测与报警系统。
该系统通过感烟、感温、手动报警按钮等设备，实时检测火源及火势。
一旦火灾发生，系统将立即启动声光报警装置，并通过传输器将信息传输给消防控制中心或其他指定人员。
火灾报警系统的早期预警功能能够有效减少火灾对人员和财产造成的损失。
二、烟雾监测系统烟雾监测系统主要用于那些对火灾敏感的场所，如电机房、办公室和商业中心。
该系统通过安装在天花板或墙壁上的烟雾感应器，能够迅速检测并报警。
与火灾报警系统不同的是，烟雾监测系统只监测烟雾，而不监测火源或火势。
这种系统在遇到烟雾逸出前便能发出警报，提供更早的报警反应时间。
三、温度探测系统温度探测系统广泛应用于需要探测温度变化的场所，如化工厂、仓库和电力设施。
系统通过安装在各个区域的感温探测器，检测温度是否超过设定阈值。
当温度达到危险水平时，系统会立即发出警报，以便采取相应的灭火措施。
温度探测系统对于高温环境下的火灾预防非常重要。
四、气体监测系统气体监测系统主要用于检测有毒、有害或易燃气体的泄露。
这种系统在煤气中毒、化学品泄漏或燃气泄露时能够及时发出警报。
气体监测系统通过在不同区域安装气体传感器，能够对多种气体进行监测。
当检测到气体超过安全阈值时，系统会自动启动报警器并通知相关人员。
五、视频监控系统视频监控系统结合了摄像头和报警设备，既可以提供实时的监控画面，又能及时报警。
该系统通过多个摄像头覆盖监控区域，并将画面实时传输到监控室或指定的电脑。
当监控系统检测到异常情况时，如火灾、闯入、破坏等，系统会自动发出警报并保存相关录像。
视频监控系统不仅可以监测火灾，还可以提供实时的安全监控，预防各类不法行为。
随着医院的快速发展，越来越多的医院采用集中供应的医用气体系统，医用气 体具有一定的危险性。
近年来，医用气体事故也时有发生。
作为医院支持系统的核 心之一的医用气体系统直接关系到医疗安全和医院的安全。
国家发布并与2014年2 约1日实施Y 《WS 435医院医用气体系统运行管理》，其中就有医用气体机房安装 入侵报警装置和监控装置，在关键区域需做监控。
欧美发达国家早几年就已经强制 要求医院安装医用气体供给管道监控管理系统。
该管理系统发展趋势是医院基本建 设。
系统介绍：医用供给管道监控管理系统系统利用目前现代工业网络控制技术，采用总线分 布式数据采集方式，用数据通讯的方式将各监控现场（包括手术室、ICU 、普通病 区及各医用气体站房）的主要气体监控参数（如多种气体的压力、氧气纯度、流量 等）进行采集，通过数据总路线传输至监控中心监控计算机中，由计算机对相关运 行数据进行采集、控制和处理，对所有运行参数形成完善的数据库文件，对各现场 的气体参数进行全方位的监控，同时具有对运行数据和报警数据进行查询、搜索。
并且能够及时定位故障出现并高效率处理，从而避免相关事故发生，保证医院相关 部分系统正常运行。
系统功能：该系统能实时监测各医用气体的压力、氧气纯度及流量等参数；当各路气体 供气压力偏离正常范围时，及时发出报警信号；实时测量各科室的氧气流量，为医 院的成本统计提供可靠依据，可及时发现各科室医用气体的异常情况；可根据计算 机对各监控现场的统计数据，智能判断管路及终端泄漏的可能，能进行相应的控制 处理，为医院的维护管理提供理论依据。
医用气体供给管道监控管理系统'\系统组成：主要硬件产品包括：中心报警主机，现场报警主机，数据集中器，管道监控模 块，网络氧气流量计，智能化气体监控系统，网络布线系统等。
1、中心报警主机：用于实时分析系统中各个监测点数据，发现异常及时声光报警。
实时将收集到的各类数据发送给计算机，安装位置可以选择设备监控室或设备科办空压监测器 制氧机监测器呼］医用气体集中监测系统管理网络拓普制氧机监测器RS232/USB负压监测审PC 管理终端k'X CAN 总线主报瞥三豆合式惬招公室；2、现场报警主机：用于分析本供气区各个监测点的气压数据，并将数据发送给中心报警主机，当存在异常时及时声光报警并将报警信息发送到中心报警主机，并进行相应控制，安装位置楼层护士站；3、数据集中器：将供氧中心各设备提供的各种数据（设备运行状态，气压状态，气体状态及环境温度湿度等）集中转换成报警系统协议数据，并发送到中心报警主机，该模块为选择性安装，安装位置需要根据医院实际情况选择。
气体监测系统开题报告一、项目背景随着现代工业的快速发展，各种有害气体被大量释放到大气中，对环境和人类健康造成了严重影响。
气体监测系统作为一种重要的监测装置，在工业、医疗、环保等领域起到了至关重要的作用。
本次项目旨在设计和实现一个高效、准确的气体监测系统，以满足现代社会对有害气体监测的需求。
二、项目目标本项目的主要目标是设计和实现一个气体监测系统，具有以下特点：1.准确性：系统能够准确地监测和测量各种有害气体的浓度，提供精确的数据。
2.实时性：系统能够实时监测气体浓度，并及时进行报警和处理。
3.可靠性：系统具有良好的稳定性和可靠性，能够长时间稳定工作。
4.可扩展性：系统具有良好的可扩展性，能够根据需求增加监测点和传感器。
5.管理性：系统具有简单易用的管理功能，能够方便地配置和管理传感器设备。
三、项目计划本项目将按照以下计划进行：1.需求分析：明确项目需求，定义系统功能和性能要求。
2.架构设计：设计系统整体架构，确定各个模块的功能和接口。
3.硬件选型：选择合适的硬件设备，包括传感器、控制器等。
4.软件开发：编写系统的软件部分，包括传感器数据采集、数据处理和展示等功能。
5.系统集成：将硬件设备和软件进行集成测试，保证系统的正常工作。
6.软硬件优化：对系统进行性能优化和调试，提升系统的稳定性和准确性。
7.系统部署：将系统部署到实际应用环境中，进行实际使用测试。
8.系统维护：对系统进行定期维护和升级，保证系统的正常运行。
四、预期成果通过本项目的开发，预期能够实现一个功能完善、性能优良的气体监测系统。
系统的主要成果如下：1.硬件设备：选择合适的传感器和控制器，搭建一个可靠、稳定的硬件平台。
2.软件系统：开发一个用户友好、功能丰富的软件系统，能够准确监测气体浓度，及时报警并提供数据可视化展示。
3.测试报告：测试系统的性能和稳定性，并撰写详细的测试报告。
4.用户手册：编写用户手册，对系统的安装、配置和使用进行详细说明。
避难硐室内外气体参数监测系统
硐室内气体参数监测系统包括气体参数监测箱、氧气传感器、二氧化碳传感器、一氧化碳传感器、甲烷传感器、温度传感器、湿度传感器、气体参数监测软件。
1、基本功能
1)自动监测硐室内的02、C02、CO、CH4、温度、湿度6个指标
2)采用双影色液晶显示屏（4寸）．每个显示屏上显示3个传感器信号值
3)主显示板带SD存储卡，可自动记录每个传感器的当前测量值，每隔5分钟记录一次。
文件格式为文本文件，用户或通过任意SD读卡器读出。
4)每个传感器的上下限值都可以通过触摸屏灵活设定，并通过动态彩色显示条进行显示，方便观察。
5)主显示屏带日期及时钟显示功能
6)当某路传感器输入信号有误，系统自动提示该路传感器接线错误或工作失效。
7)当某路传感器测量值超限时（上限或下限），系统自动进行声光报警提示；偏离度越大，报警声音越急促，灯光闪烁越快速。
用户可关闭声、光报警功能。
8)传感器量程可以在控制板上进行灵活设定，因此具有极强的传感器适应性。
9)系统允许将各传感器设定值自动恢复到出厂设定值。
2自动控制:
供氧；浓度>23%停止放氧气. 浓度<18.5%释放氧气.
室压; 读取室(内外)压差数值,根据设定值自动控制管路电磁阀开闭,从而控制释放到室内压缩空气的气量.
幕吹洗系统; 防爆门开启时,控制开关将自动打开气管,门关闭时,自动切断气管.。
有害气体检测系统设计标准有害气体检测系统设计标准有害气体检测系统是一种用于检测和监测室内或工业环境中有害气体存在的装置。
它通常用于保护人员的健康和环境的安全。
一个高品质的有害气体检测系统应该符合以下标准设计：1.可靠性和准确性：设计的系统必须具备高可靠性和准确性的能力，以便能够准确地监测和检测有害气体的存在。
系统应该能够及时地发出警示，以便人员可以采取必要的安全措施。
2.故障监测和自动报警：系统应该能够监测自身的故障，并及时发出报警。
这可以通过使用自动测试和校准功能来实现，确保系统始终处于最佳工作状态。
3.多参数监测：有害气体检测系统应该能够监测多种有害气体，如二氧化碳、氧气、硫化氢等。
这样可以更全面地评估环境中的风险，并提供更加准确的警报。
4.数据记录和报告：系统应该能够记录检测到的有害气体的数据，并能够生成详细的报告。
这些数据和报告可以用于后续分析和改进系统的性能。
5.远程控制和监控：有害气体检测系统应该具备远程控制和监控的功能，以便可以随时随地远程监测和控制系统的运行状态。
这可以通过使用网络连接和可视化界面来实现。
6.系统可扩展性：设计的系统应该具备可扩展的能力，可以根据需要添加更多的传感器和监控设备，以适应不同的环境和需求。
7.防爆性能：考虑到有害气体可能会引起爆炸和火灾的风险，设计的系统应该具备防爆性能，以确保在危险环境下的安全操作。
8.可维护性：系统的设计应该考虑到可维护性，以便可以方便地进行检修和故障排除。
同时，应该提供培训和支持，以帮助用户正确操作和维护系统。
总之，一个优秀的有害气体检测系统应该满足高可靠性和准确性、故障监测和自动报警、多参数监测、数据记录和报告、远程控制和监控、系统可扩展性、防爆性能、可维护性等标准设计要求。
这样的系统可以提供精确的有害气体监测，并及时发出警报，以保护人员的健康和环境的安全。
SF气体环境在线监测管理系统6FYZ-SF6HJ10用户手册淄博福益电气科技有限公司目录一、产品简介 (3)二、产品特点 (3)三、工作原理 (4)四、主要功能 (4)五、主要技术指标 (5)六、系统配置 (5)七、完善售前服务方案选择 (7)八、售后服务 (7)项目执行流程 (8)SF气体环境在线监测管理系统6一、产品简介SF6气体是一种重要的介质，它用于封闭式中、高压开关，起到灭弧和绝缘的作用。
SF6气体还是一种简单窒息剂。
SF6气体经过高温拉弧放电的分解物氟化亚硫酰（SOF2）、氟化硫酰（SO2F2）、四氟化硫（SF4）、二氟化硫（SF2）等对人体有极大的损害。
《电业安全工作规程》特别规定，在相关场所必须安装氧气和SF6气体在线监测系统，并安装必要的通风换气装置。
SF6气体环境在线监测管理系统（以下简称本系统），专门为了解决上述问题而设计的高科技新产品。
本系统采用原装进口传感器，结合CPU强大的控制能力，可实时在线监测SF6气体的浓度和环境温湿度、氧气的含量，还可以控制风机的开关。
系统自动记录各种报警数据与实时数据，并按照设定的方式控制风机；能根据各种应用场合的具体要求进行灵活配置的智能型管理系统；并可提供与远端通信装置的接口，实现遥控、遥测、遥信等功能。
本系统可广泛应用于各种电压等级的SF6开关室、组合电器室（GIS室）等场所。
二、产品特点1.多重检测功能本系统主要针对SF6气体浓度和缺氧状况进行检测，并兼有温度、湿度等环境数据的辅助检测功能，完全符合《电业安全工作规程》要求。
2.超低误报率本系统软件上做了过滤处理，防止误报警，从根本上解决了系统不稳定的问题。
3.软硬件可裁减本系统可通过外部设置对变送器功能进行灵活的软硬件裁减，以适应不同场合的需求，尽最大努力为客户节省成本。
4.完备的通信网络本系统采用RS485通迅方式，为现场检测多种数据，然后传给一台集控器进行处理、显示、存储构建了一个适宜的通信网络。
医用气体系统监测报警检验批
摘要：
1.医用气体系统的重要性
2.监测报警系统的作用
3.检验批的流程和标准
4.医用气体系统监测报警检验批的实际应用
正文：
医用气体系统是医院中必不可少的设备，其主要作用是为手术室、病房等提供所需的氧气、氮气等。
然而，医用气体系统的安全运行离不开监测报警系统的支持。
监测报警系统可以实时监测气体系统的运行状态，一旦发现异常，就能及时发出报警，以保证医院中患者和医护人员的安全。
在医用气体系统中，监测报警系统主要包括气体浓度监测、气体压力监测、气体流量监测等。
这些监测设备需要定期进行检验，以确保其准确性和可靠性。
检验批是医用气体系统监测报警检验的一种方式，其流程和标准如下：首先，医用气体系统的监测设备需要定期进行校准，以确保监测数据的准确性。
校准通常由专业的检验机构进行，校准结果需要记录在案。
其次，医用气体系统的监测设备需要进行定期的性能测试，以确保其在各种工况下的稳定性和可靠性。
性能测试通常由医院内部的检验部门进行，测试结果也需要记录在案。
最后，医用气体系统的监测设备需要进行定期的维修和保养，以确保其长期稳定运行。
维修和保养通常由专业的维修人员进行，维修和保养记录也需要
记录在案。
医用气体系统监测报警检验批的实际应用，可以帮助医院确保医用气体系统的安全运行，提高医院的服务质量和患者满意度。
使用说明书Gasmonitor气体监测系统京制00000189号北京科尔康安全设备制造有限公司目录主机部分一、主机说明及简介 (4)1.1主机说明 (4)1.2 主机简介 (4)二、主机的安装与连接 (5)2.1主机安装 (5)2.2主机与探头的连接 (6)三、系统描述 (7)3.1 气体检测探头通道卡 (7)3.2 显示卡 (8)3.3 报警状态 (9)3.4 继电器 (10)四、电源故障 (11)五、校准 (11)六、技术参数表 (12)附录1使用显示卡进行设置 (13)附录2软件 (18)附录 3 备件表 (19)联系我们 (20)一、主机的说明与简介1.1 主机说明探头的安装和操作请参考相应的探头说明书。
使用本设备前，一定要确认下述事项：●所有的内部连线和现场配线均已正确地完成。
●所有接地配线满足安装手册中对系统的要求，并符合本地的国家标准。
●使用断路器和熔断器，适当地连接AC和DC电源。
GASMONITOR系统出厂前已经按照用户的要求进行配置，并随机配备详细的技术参数表，主要包括：●各通道安装输入输出卡的类型（例如CH4，O2或CO等）。
●未使用通道的位置。
●共用继电器和各继电器的工作方式和位置。
这将包括是否激活、常开/常闭、锁定/非锁定和继电器表决逻辑“图”等选项。
1.2 主机简介GASMONITOR（GMO）型固定式气体监测系统带有19英寸国际标准盘装式框架，可由微机控制并可同时检测不同的气体。
GMO每个标准框架可以控制16个通道，每个通道由输入输出通道卡连接一个气体探头。
为了确保集中控制大量现场检测探头及多级报警，GMO可根据用户的不同要求进行配置。
对于系统设置的大多数修改以及例行置零、校准和报警点的调整都能通过LCD （液晶显示）和位于显示卡前面板上的四个按钮来进行。
GMO主机提供RS232接口，与适当的PC机联接，通过SetGmon专用软件即可对整套系统进行简易快捷的设置。
经微机设置的GMO，日常维护和调整工作可脱离面板，只通过软件轻松完成。
GMO系统适用于多种工业环境。
GMO可连接各种原理的检测探头，包括红外式和光电式，所以一台主机可检测多种不同的气体。
二、主机的安装及连接2.1 主机安装主机框架采用铝材制作，较低的阻值可以保证主屏不受RF干扰，顶部和底部的保护板更体现了这种功能。
主机框架符合EC标准。
主机前面板为持续显示区域，带有触摸式隐藏按键。
三个位于上部的固定螺丝拆下后，整个面板即可向下翻转，此时可进行通道卡的检查或更换。
主机前面板分为两大部分，一部分是主屏幕，数字显示每通道的气体浓度。
另外一部分是探头通道卡带有的16个小窗口，指示气体类型，模拟气体数值。
主机柜架背部的母板用于连接探头和外部模件。
图1 主机框架安装尺寸图如下：2.2主机与探头的连接（图2）注：与三线制气体探测器连接与两线制气体探测器连接探头1为（-）探头3为（s）探头2为（+）探头4为（-）探头3为（s）* 注意：如果探头或现场设备安装在危险区域，这时它们必须通过相关的认证，如果它们是本安型的，则必须连接齐纳安全栅或电气隔离器。
三、系统描述3.1 气体检测探头通道卡每一个气体检测探头通道卡都有自己单独的处理器，与探头直接连接，为探头供电的同时接收来自探头的信号。
通道卡除了适用于所有CROWCON生产的探头外，还可以与大部分其他厂家的探头连接。
每一个通道卡有三级气体浓度报警，故障报警和禁止键，以及禁止状态显示和用于显示一级报警水平之下气体浓度的10格指示灯。
除了氧气以外的所有气体，将由10格条型发光二极管（LSD）正比例地指示从零至最低报警点之间当前的气体浓度。
对于氧气，一次仅有一段点亮，条型发光二极管表示的范围是从缺氧（报警1）至富氧（报警2）之间，正常的浓度（20.9%）在中间的刻度上。
条型发光二极管上面的三个红色发光二极管指示当前的报警状态。
黄色的发光二极管显示当前探头开路或短路故障状态（FAULT）。
面板底部的圆形黄色发光二极管闪烁表示主处理器正在与该卡通讯。
如果相邻的禁止（INHIBIT）和复位（RESET）按钮同时按下，发光二极管将处于常亮状态。
此禁止状态可防止由于输入输出卡驱动相关的系统继电器所引起的任何报警或故障报警，避免产生误报警。
对该通道或其相关的探头进行调整或维护之前应预先进行此步骤。
图3 通道显示面板3.2 显示卡显示卡有两种功能，即监测和组态。
在正常状态下工作在监测界面，出现类似图4的显示，显示出了选择的通道、被监测气体、当前的浓度和测量的单位、框架识别编号。
按下CONFIG按键，显示进入组态方式，此种方式用于修改系统参数，详细的说明见附录1。
按UP和DOWN按键将分别显示相邻的上通道或下通道参数。
显示卡的处理器每两秒一次按序地询问所有的探头输入卡，这是由输入输出卡上的禁止（INHIBIT）发光二极管闪烁指示的。
不管什么理由，如果一个输入输出卡被卸掉，显示卡将报告故障状态。
不管是否显示正在发生报警的通道，系统上发生的任何报警将自动地启动。
图4显示卡正常监测模式3.3 报警状态所有共用和独立的通道报警继电器及故障报警继电器将按照系统组态参数运行。
内部和外部的发声器和卡前面板工作如下。
下面的例子显示出了两个同时发生报警的顺序。
锁定报警非锁定报警注意：所有的继电器都编程为正常时为激励状态。
在系统电源失去的情况下将自动地改变状态。
故障状态所有的故障状态是由共用和独立的故障发光二极管点亮和共用及故障继电器改变状态指示的。
所有的故障继电器出厂时设定为非锁定，正常为激活的状态，但是在组态方式（见附录1），独立的通道继电器能够设置成正常时为非激活的状态。
编程为锁定的故障继电器需要按下RESET（复位）按钮，以便一旦故障状态已经消除时，使它们返回到正常状态。
3.4继电器由CROWCON公司提供的所有继电器均为标准的双刀双掷触点，在250V下非电感式负载的额定电流为5A。
每个继电器主件包含8个继电器，可通过显示卡上的4个按键或经由个人计算机运行SETGMON来组态（见附录1和2）。
1.公用继电器共用报警1，2，3级和共用故障继电器安装在输入/输出母板组件上，由显示盘上的按键或SETGMON调出组态软件可改变出厂的设置（见附录1和2）。
报警1，2和3级继电器正常时为非激活状态，激活时报警。
故障报警继电器出厂设定为正常时激活，报警时为非激活状态。
2. 各通道继电器各报警1，2，3级和故障继电器安装在继电器组件上。
继电器工作的方式是由运行SETGMON软件来决定的（见附录2）。
报警继电器任选项包括：升高或降低报警。
锁定（手动复位）或非锁定（自动复位）。
正常激活（故障安全式）或正常非激活。
3. 表决继电器表决输出继电器安装在继电器组件上，不管相关的报警输出以何种形式编程的（升高报警，锁定等）它们都能工作，但是对正常时激活还是正常时非激活可单独地进行选择。
四、电源故障在系统失去主24V电源的情况下，备用电池自动切换（如安装的话）。
系统这时将监测电池电压，直至电池放电到一个临界点，临界点进一步放电将使GASMONITOR 不能正常工作。
在临界点，内部的音频报警启动（可通过按RESET（复位）来确认）和显示信息改变到“DC IN nn.nn VOLTS”。
如果情况允许继续，则输入/输出组件上的电池隔离继电器将断开备用电池与主机的连接，以防止电池过放电而造成永久地损坏。
注意：在这样情况下，所有系统设置，组态和记录数据是由电池备用的RAM保护的，但是在电源失掉期间，新的数据不能再记录下来，直到电源恢复为止。
另外，大多数检测探头在初次连接电源时或电源失掉又重新连上之后都有一个加热时间，在这个期间，探头信号是不可靠的，详见相应的检测探头说明书。
五、校准发货之前，已对GASMONITOR进行了测试和校准，但是建议在系统投入运行时应进行全面的校准检查。
CROWCON或其授权的代理商能够进行这项工作或给出建议。
关于全面的校准细节见有关的检测探头说明书和本手册附录1中的设置部分。
我们也建议，每月应对所有的检测探头进行一次零点检查和调整，至少每12个月应进行一次全面的校准。
六、技术参数表主机尺寸483×133×294mm(19.0×5.25×11.5ins)重量9.5Kg(21 Ibs)工作温度0-50℃工作湿度0-95%RH非冷凝外壳材质铝合金安装方式盘装可容纳通道数16个输入2或3线4-20mA输入（有源或无源）或电桥输入输出模拟量16组4-20mA模拟输出（最大负载960 ohms）或1-5V（最小负载100 ohms）声光报警最大工作电压24V DC，最大工作电流2A 继电器公共报警1、2、3级浓度报警及故障报警继电器模块每个模块8个DPCO继电器（5A 250V AC）每个主机可连接5组模件（共10个继电器模块）通讯RS232数据记录内置数据记录仪（可通过通讯接口传输）显示显示屏4行×20字符LCD显示（带背景灯）显示内容公共气体浓度，1、2、3级报警和故障报警电源27.6V DC（可选配100-260V AC电源或备用电池）远程复位可以主机测试可以标准符合BSEN61010-1 EN50082-1 EN50081-1附录1 使用显示卡进行设置系统在监测模式时，按显示卡上的CONFIG（组态）按键，把系统置于组态界面。
