微机原理课程设计设计题目：电子时钟班级：08电信系机电五班姓名及学号：薛鹏(***********)目录一、摘要二、引言三、电子时钟的设计:1.设计目的2.设计任务3.电路原理图四、程序设计(1)设计思路(2)设计流程图(3) 源代码五、软件调试六、设计总结和心得体会摘要:近年来随着科技的飞速发展，单片机的应用正在不断深入，同时带动传统控制检测技术日益更新。

在实时检测和自动控制的单片机应用系统中，单片机往往作为一个核心部件来使用，仅单片机方面知识是不够的，还应根据具体硬件结构软硬件结合，加以完善。

单片机微型计算机是微型计算机的一个重要分支，也是颇具生命力的机种。

单片机微型计算机简称单片机，特别适用于控制领域，故又称为微控制器。

通常，单片机由单块集成电路芯片构成，内部包含有计算机的基本功能部件：中央处理器、存储器和I/O接口电路等。

因此，单片机只需要和适当的软件及外部设备相结合，便可成为一个单片机控制系统。

目前单片机正朝着高性能和多品种方向发展，它们的CPU功能在增强，内部资源在增多，引角的多功能化，以及低电压底功耗。

一、引言单片机是把中央处理器（CPU）、随机存取存储器（RAM）、只读存储器（ROM）、输入/输出端口（I/0）等主要计算机功能部件都集成在一块集成电路芯片上的微型计算机。

单片机是把主要计算机功能部件都集成在一块芯片上的微型计算机。

它是一种集计数和多中接口于一体的微控制器，被广泛应用在智能产品和工业自动化中。

现在高精度的计时工具大多数都使用了石英晶体振荡器，由于电子钟、石英钟、石英表都采用了石英技术，因此走时精度高，稳定性好，使用方便，不需要经常调试，数字式电子钟用集成电路计时时，译码代替机械式传动，用LED显示器代替指针显示进而显示时间，减小了计时误差，这种表具有时、分、秒显示时间的功能，还可以进行时和分的校对，片选的灵活性好。

8086是Inter系列的16位微处理器，芯片上有2.9万个晶体管，采用HMOS工艺制造，用单一的+5V电源，时钟频率为5MHz~10MHz。

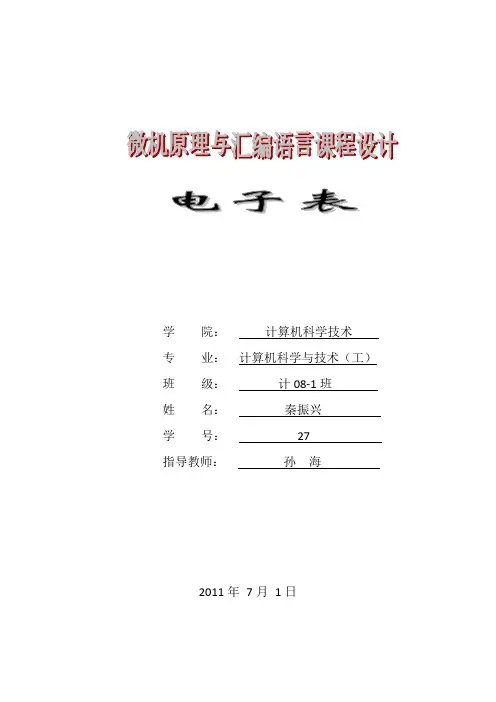

学院：计算机科学技术专业：计算机科学与技术（工）班级：计08-1班*名：***学号：27指导教师：**2011年7月1日微机原理与汇编语言课程设计任务书一、题目：电子表二、设计的目的1. 掌握利用PC机的的中断及中断服务程序的编写方法；2. 掌握定时器/计数器8253的工作原理及编程方法。

三、设计要求编写程序，利用主机内的8253-2的计数器0产生10m的方波输出，此输出送至IRQ0使8259A每10ms产生1次中断，100次后秒加1，然后调整时、分、秒并在屏幕上显示。

程序从按下任意键开始显示数据区存放的时间值，运行中按下空格键即停止运行，并返回DOS。

要求每人独立完成课程设计。

四、设计内容采用PC系列微机现有的硬件和软件资源编写汇编语言程序，在显示器上显示XX（时）：XX（分）：XX（秒），每秒钟更新1次。

五、课程设计工作量一般每人的程序量应在100行有效程序行以上。

不得抄袭，否则给不及格成绩。

六、课程设计工作计划2011年6月27日1-2节指导教师讲课，学生准备文献资料；2011年6月28日~2011年7月01日每人完成自己程序并能独立演示；2011年7月01日下午验收，学生撰写课程设计报告。

指导教师签字：专业主任签章：微机原理与汇编语言课程设计指导教师评语与成绩目录第1章概述 ..................................................................................................... 错误!未定义书签。

选题来源 .............................................................................................. 错误!未定义书签。

选题目的 .............................................................................................. 错误!未定义书签。

1.设计目的培养和锻炼在学习完本门课后综合应用所学理论知识，解决实际工程设计和应用问题的能力。

通过课程设计，要求熟悉和掌握微机系统的软件、硬件设计的方法、设计步骤，得到微机开发应用方面的初步训练。

掌握8255、8259、8253等芯片使用方法和编程方法，通过本次课程设计，学以致用，进一步理解所学的相关芯片的原理、内部结构、使用方法等，学会相关芯片实际应用及编程，系统中采用8086微处理器完成了电子秒表系统的独立设计。

同时并了解综合问题的程序设计掌握实时处理程序的编制和调试方法，掌握一般的设计步骤和流程，使我们以后搞设计时逻辑更加清晰。

2.设计内容设计一个可任意启动/停止的电子秒表，要求用6位LED数码显示，计时单位为1/100秒。

利用功能键进行启/停控制。

其功能为：上电后计时器清0，当第一次（或奇数次）按下启/停键时开始计数。

第2次（或偶数次）按下该键时停止计时，再一次按启/停键时清零后重新开始计时。

可用开关控制，也可用按键控制。

（开关控制☆）（按键控制★）3.设计要求一．基本要求1)设计可以显示1～60秒的无存储功能的秒表，最小单位为毫秒。

2)通过键盘按键控制秒表清零、暂停、继续，退出等。

其中数字0控制清零，数字1控制继续和退出二．提高要求：1)秒表可以分组存储、批量显示、倒计时等。

2)采用图像显示，界面精美，设置报警声等4.设计原理与硬件电路一．整体设计思想使用8253工作在方式0计数，对1/100S计数，并讲计数值写入bl中并与100比较若不相等，则将计数值装换为10进制后送8255控制端显示，如相等则1S计数程序加1之后并与59比较若不相等则将计数值装换为10进制后送8255控制端显示，如相等则1min计数程序加1之后并与59比较若不相等则将计数值装换为10进制后送8255控制端显示，如相等则计数程序加1之后产生溢出，跳转清零程序将计数清零，同时数码管清零。

二．使用各芯片的作用及工作原理1、定时器/计数器8253用系统8253定时器提供的55ms定时单位，设计秒表定时程序。

电子闹钟学院：姓名：学号：班级：一．系统的硬件设计和软件设计1.总体设计本系统采用单片机AT89S51作为本设计的核心控制元件，使得电路的可靠性比较高，功能也比较强大，利用7段共阴LED作为显示器件。

接入共阴LED显示器，可显示时，分钟，秒，单片机外围接有定时报警系统，定时时间到，扬声器发出报警声，提示预先设定时间到，从而控制电器的起停。

电路由下列部分组成：时钟电路、复位电路、控制电路、LED显示，报警电路，芯片选用AT89S51 单片机。

系统基本框图：2.硬件设计（1）.单片机AT89C51AT89C51是一个低电压，高性能CMOS型 8位单片机，片内含4KB的可反复擦写的Flash只读程序存储器（ROM）和128 B的随机存取数据存储器（RAM），器件采用ATMEL公司的高密度、非易失性存储技术生产，兼容标准MCS-51指令系统，片内置通用8位中央处理器和Flash存储单元，内置功能强大的微型计算机的AT89C51提供了高性价比的解决方案。

AT89C51是一个低功耗高性能单片机，40个引脚，32个外部双向输入/输出（I/O）端口，同时内含2个外中断口，2个16位可编程定时计数器，2个全双工串行通信口，AT89C51可以按照常规方法进行编程，也可以在线编程。

其将通用的微处理器和Flash存储器结合在一起，特别是可反复擦写的Flash存储器可有效地降低开发成本。

主要功能特性：兼容MCS-51指令系统可编程UARL通道两个16位可编程定时/计数器1个串行中断两个外部中断源共6个中断源可直接驱动LED51单片机引脚图（）时钟电路单片机的时钟产生方法有两种内部时钟方式和外部时钟方式。

本系统中单片机采用内部时钟方式。

最常用的内部时钟方式是采用外接晶体和电容组成的并联谐振回路。

振荡晶体可在～之间。

电容值无严格要求，但电容取值对振荡频率输出的稳定性、大小和振荡电路起振速度有少许影响，一般可在～之间取值。

单片机的时钟电路如图（）数码管显示电路单片机中通常使用7段LED，LED是发光二极管显示器的缩写。

微机原理与接口技术课程设计报告——电子钟实验学院：计算机学院指导教师：***一实验任务及要求任务：1、掌握综合使用基本输入输出设备、通用接口芯片、专用接口芯片的方法；2、掌握实时处理程序的编制和调试方法。

要求设计一个定时显示装置，用实验仪左侧的六个LED数码管显示时间，时间显示格式为24小时制。

分秒值为59分55秒时开始报时，每秒钟蜂鸣器鸣叫一声，到整点报时停止。

用小键盘控制时钟的启停和时钟的设置，键的定义参见上图键值具体定义如下：G键（启停键）——程序启动后，按下该键时钟启动；再次按下该键，暂停计时，显示当前时间。

S键（设置键）——按下S键后，为时钟设置时、分、秒初始值。

二硬件连线键盘的控制、LED显示模块：采用74系列模块控制键盘的行信号Q_0、Q_1、Q_2、Q_3分别与开放的输入信号Q0、Q1、Q2、Q3相连，键盘的列信号P_0、P_1、P_2和开放的输出信号P0、P1、P2相连。

74芯片的片选信号CS1接地址译码信号340H， CS2接地址译码信号360H。

时间的精确定时：用8254定时器0产生25ms的中断信号；8254的片选CS连地址输出端320H，A0，A1分别连地址总线A2，A3，GATE0连+5V，CLK0连74LS393分频输出的47K输出端，OUT0连接到8259的IRQ0整点报时控制：由8255模块控制；PC0直接与蜂鸣器相连，CS_4连接到实验仪中部的地址输出端CS_4中断处理模块：由8259控制8259的片选CS-1连地址输出300H，INT1连总线输入INTR，8259模块的INT-A连总线的INTA，8259的SP/1连+5V, 8259的IRQ0连接到8254的OUT0。

三、程序流程图主程序初始化各阶段寄存器及相关变量初始化8254、8259、8255芯片设置中断向量、开放8259中断屏蔽开放处理器中断中断服务程序保护现场判断时间是否不小于59分55秒报时扫描键盘G 键？调用启停子程序S COUNT COUNT=40? ADDONE 子程序COUNT 清0显示时间，调用显示时间子程序结束中断（发EOI 命令）恢复现场中断返回四、实验源代码.486pDATA SEGMENT AT 0 USE16ORG 1000HHOUR DW ?Y YN YMIN DW ?SEC DW ?SLL DB ?COUNT DB ?DATA ENDSCODE SEGMENT USE16ASSUME CS:CODE,DS:DATAORG 1500HBEG:JMP STARTTAB DB 3FH,06H,5BH,4FH,66H,6DH,7DH,07H,7FH,6FH,77H,7CH,00H ;0~F 的共阴极七段译码表00H表示不显示任何东西KEYCOD DB 0EEH,0DEH,0BEH,0EDH,0DDH,0BDH,0EBH,0DBH,0BBH,0E7H,0D7H,0B7H ;行列编码值KEYV AL DB 0,1,2,3,4,5,6,7,8,9,0AH,0BH ;所有键的键面值PORT1 EQU 340H ;数码管段选端口PORT2 EQU 360H ;数码管位选端口，键盘矩阵的行列端口START: MOV EAX,60000000HMOV CR0,EAXMOV AX,DATAMOV DS,AXMOV HOUR,0203H ;小时分钟以及秒的初始化MOV MIN,0509HMOV SEC,0502HLEA BX,TABMOV SLL,0 ;开始暂停标志位置0MOV COUNT ,0 ;中断次数计数初始值为0;8255初始化，用于产生报时的脉冲MOV EAX,80808080H;控制字MOV DX,20CH ;后面的是4个8255的控制端口20C-20F (这个地址由实验台决定)OUT DX,EAX ;初始化8255，A、B、C口均为方式0输出MOV DX,20BHMOV AL,0FFHOUT DX,AL;8254初始化,用于产生周期为25ms的中断MOV AL,00110110B ;计数器0，先低后高，方式三，二进制MOV DX,32cH ;写往控制口OUT DX,ALMOV DX,320H ;计数器0写初值：47KHz*25msMOV AX,1175OUT DX,ALMOV AL,AHOUT DX,AL;8259初始化CLI ：关中断MOV DX,300H ;ICW1MOV AL,00010011BOUT DX,ALMOV DX,308H ;ICW2MOV AL,08H ;IR0中断类型号为08HOUT DX,ALMOV AL,00000001B ;ICW4OUT DX,ALMOV AL,0FEH ;IR0开屏蔽OUT DX,ALXOR AX,AX ;装载中断向量MOV ES,AXMOV DI,08H*4MOV AX,OFFSET INTSRMOV ES:[DI],AXMOV AX,SEG INTSRMOV ES:[DI+2],AXSTI ;开中断JMP $INTSR PROC ;中断服务程序CMP MIN,0509H ;比较当前时间是否在59分55秒~00分00秒之间JL NEXT1CMP SEC,0505HJL NEXT1MOV DX,20BHMOV AL,00H ;蜂鸣器低有效，报时OUT DX,ALJMP NEXT2NEXT1: CMP MIN,0JNE NEXT3CMP SEC,0JNE NEXT3MOV DX,20BHMOV AL,00H ;蜂鸣器低有效，报时OUT DX,ALJMP NEXT2NEXT3: MOV DX,20BHMOV AL,0FFHOUT DX,ALNEXT2: CMP COUNT,20 ;用8255产生0.5ms的蜂鸣JLE NEXT4MOV DX,20BHMOV AL,0FFHOUT DX,ALNEXT4:CMP SLL,0JZ LOBCALL TSTARTLOB: CALL KEYCHECK ;检测有无键按下CMP AL,0AH ;启停键按下，调用启停程序JNZ NEXT5CALL TSTARTJMP NEXT6NEXT5: CMP AL,0BH ;设置键按下，调用设置时间程序JNZ NEXT6CALL SETTIMENEXT6: INC COUNT ;当COUNT直为40时，加一秒，之后置0 CMP COUNT,40 ;25ms*40=1sJB NEXT7CALL ADDONEMOV COUNT,0NEXT7: CALL SHOW ;显示时间MOV AL,20H ;发EOI命令，结束中断MOV DX,300HOUT DX,ALIRETINTSR ENDPTSTART PROC ；控制时间暂停和开始。

课程设计报告课程设计名称：数字时钟系：三系学生姓名：梁文化阿龙班级：通信班学号： ************ 成绩： 100 指导教师： * * 开课时间： 2013-2014 学年 1 学期一．设计题目：数字时钟二．主要内容：编程实现时钟功能，按秒刷新，要求定位在屏幕右上角。

三．具体要求：在课程设计时，1人一组，设计报告由学生独立完成，不得互相抄袭。

教师的主导作用主要在于指明设计思路，启发学生独立设计的思路，解答疑难问题和按设计进度进行阶段审查。

学生必须发挥自身学习的主动性和能动性，主动思考问题、分析问题和解决问题，而不应处处被动地依赖指导老师。

学生在设计中可以引用所需的参考资料，避免重复工作，加快设计进程，但必须和题目的要求相符合，保证设计的正确。

学生学会掌握和使用各种已有的技术资料，不能盲目地、机械地抄袭资料，必须具体分析，使设计质量和设计能力都获得提高。

学生要在老师的指导下制定好自己各环节的详细设计进程计划，按给定的时间计划保质保量的完成个阶段的设计任务。

设计中可边设计，边修改，软件设计与硬件设计可交替进行，问题答疑与调试和方案修改相结合，提高设计的效率，保证按时完成设计工作并交出合格的设计报告。

四．进度安排五．成绩评定考核方法：现场验收（占50%），课程设计报告（占50%）。

考核内容：学习态度（出勤情况，平时表现等）、方案合理性、程序编制质量、演示效果、设计报告质量。

成绩评定：优，良，中，及格，不及格。

特别说明：如发现抄袭，按照不及格处理。

目录一．课题的功能模块的划分 (4)二．主要功能实现 (5)三．心得体会 (7)四．源程序 (8)五．上机调试 (10)六．主要参考资料 (10)一．课题的功能模块的划分显示系统时间程序可以大致分为三个模块：1.利用1ch号功能来重定位中断程序的入口地址2.调用21号中断的31h程序结束并驻留功能，使得显示时间的子程序常驻内存3.显示系统时间模块功能模块图如下：Y二．主要功能实现1.重定位入口地址;重定位中断程序的入口地址lea dx,showtimemov ax,seg showtimemov ds,axmov ax,251chint 21h2.程序驻留并结束;调用21号中断的31h程序结束并驻留功能mov ax,3100hmov dx,proclenint 21h3.显示系统时间showtime procpush axpush bxpush dspush esmov ax,csmov ds,axmov ax,0b800hmov es,axmov ax,2c00h ;调用21h号中断的2ch功能int 21h;输出时钟mov bl,':'mov bh,chcall adjustmov es:[120],almov es:[120+2],ahmov es:[120+4],bl;输出分钟mov bh,clcall adjustmov es:[120+6],almov es:[120+8],ahmov es:[120+10],bl;输出秒钟mov bh,dhcall adjustmov es:[120+12],almov es:[120+14],ahpop espop dspop bxpop axiretshowtime end显示系统时间的流程图如下：三．心得体会为期一周的课程设计就要结束了，回想这一周，我经历了许多，懂得了许多。

电子时钟课程设计一：设计背景电子数字钟的应用十分广泛，通过计时精度很高的石英晶振（也可采用卫星传递的时钟标准信号），采用相应进制的计数器，转化为二进制数，经过译码和显示电路准确地将时间“时”“分”“秒”用数字的方式显示出来。

与传统的机械钟相比，它具有走时准确，显示直观，无机械传动，无需人的经常调整等优点。

它广泛用于电子表、车站、码头、广场等公共场所的大型远距离时间显示电子钟。

二：数字钟电路设计思路利用8253定时器和中断控制器8259实现中断计时时，可用8253的两个通道（通道0和通道1）串联产生1S计时脉冲。

每个1Ｓ计时脉冲产生一次中断请求，在中断服务程序完成中断计时并刷新时间显示。

利用8279键盘显示器实现当前时间的显示和时间的校准。

在主程序完成各可编程接口芯片（8253、8259、8279）的初始化、键盘扫描及时间校准。

在校表状态关中断，校表结束时开中断。

三：程序流程图三、电子表原理图：四：程序代码D8279 equ 200H C8279 equ 202H C8253 equ 20bH D82530 equ 208H D82531 equ 209H C82590 equ 210H C82591 equ 211H data segment HOUR db 00 MINUTE db 00SECOND db 008STAT db 00LEDdb 31H,06H,5bH,4fH,66H,6dH,7dH,27H,7fH,6fH,00H,00H DISBUF db 8 dup(0)data endsstack segment stackdw 100 dup(?)stack endscode segmentassume cs:code,ds:dataSTART: MOV AX,DATAMOV DS,AXCLIMOV AL,13HMOV DX,C82590OUT DX,ALMOV AL,8MOV DX,C82591OUT DX,ALMOV AL,1OUT DX,ALMOV AX,0MOV ES,AXLEA AX,INT0MOV AX,CSMOV ES:[4*8+2],AXMOV DX,C8253MOV AL,36HOUT DX,ALMOV DX,D82530MOV AX,10000OUT DX,ALMOV AL,AHOUT DX,ALMOV DX,C8253MOV AL,36HOUT DX,ALMOV DX,D82531MOV AX,100OUT DX,ALMOV AL,AHOUT DX,ALMOV DX,C8279MOV AL,00HOUT DX,ALMOV AL,34HOUT DX,ALMOV AL,0D2HOUT DX,ALMOV STAT,0MOV DX,C82591MOV AL,0FEHOUT DX,ALWAIT1: MOV DX,C8279 IN AL,DXMOV AH,ALAND AL,80HJNE WAIT1MOV AL,AHAND AL,0FHCMP AL,00HJE WAIT1MOV AL,40HOUT DX,ALCHK: MOV DX,D8279IN AL,DXCMP AL,33HJNE BBBMOV DX,C82591MOV AL,0FFHOUT DX,ALMOV AL,STATINC ALMOV STAT,ALCMP AL,1JNZ AA1MOV SI,OFFSET DISPBUFMOV CX,4MOV AL,00BB0: MOV [SI],ALINC SILOOP BB0CALL DISPJMP CHKAA1: CMP AL,2JNZ AA2MOV SI,OFFSET DISPBUFMOV AL,00MOV [SI],ALINC SIMOV [SI],ALADD SI,2MOV [SI],ALINC SIMOV [SI],ALCALL DISPJMP CHKAA2: CMP AL,3JNZ AA3MOV SI,OFFSET DISPBUF+2MOV CX,4MOV AL,00BB1: MOV [SI],ALINC SILOOP BB1CALL DISPJMP CHKAA3: MOV STAT,00MOV AL,0FEHMOV DX,C82591OUT DX,ALCALL FULLSFMCALL DISPJMP CHKBBB: CMP AL,3BHJE BBB0JMP CCCBB0: MOV AL,STATCMP AL,1JNZ BBB1MOV AL,HOURADD AL,1DAAMOV HOUR,ALCALL FULLSH1CALL DISPJMP BBBBBB1: MOV AL,STATCMP AL,2JNZ BBB3MOV AL,MINUTEADD AL,1DAAMOV MINUTE,ALCALL FULLFENCALL DISPJMP BBBBBB3: MOV AL,STATCMP AL,3JZ BBB4JMP DDDBBB4: MOV AL,SECONDADD AL,1DAAMOV SECOND,ALCALL FULLMIAOCALL DISPJMP BBBCCC: CMP AL,3AHJE CC0JMP DDDCC0: MOV AL,STATCMP AL,1JNZ CCC1MOV AL,HOURSUB AL,1DASMOV AL,HOURSUB AL,1ADD AL,1DAAMOV SECOND,ALCMP AL,60HJNZ FANHUIMOV SECOND,0MOV AL,MINUTEADD AL,1DAAMOV MINUTE,ALCMP AL,60HJNZ FANHUIMOV MINUTE,0MOV AL,HOURADD AL,1DAAMOV HOUR,ALCMP AL,24HJNZ FANHUIMOV HOUR,0CALL FULLSFMCALL DISPPOP SIPOP DIPOP BXPOP AXIRETFULL SFM PROC NEARLEA DI,DISBUFLEA BX,LEDLEA SI,SECONDMOV CX,3AA4:MOV AL,[SI]AND AL,0FHXLATMOV [DI],ALINC DIMOV AL,[SI]PUSH CXMOV CL,4SHR AL,CLAND AL,0FHXLATMOV [DI],ALINC DIPOP CXINC SILOOP AA4RETFULL SFM ENDPFULL SHI PROC NEARLEA SI,DISBUFMOV AL,0MOV CX,4CCC0: MOV [SI],ALINC SILOOP CCC0LEA BX,LEDMOV AL,HOURAND AL,0FHXLATMOV [SI],ALXLATMOV [SI],ALMOV AL,HOURMOV CL,4SHR AL,CLAND AL,0FHXLATINC SIMOV [SI],ALRETFULL SHI ENDPFULL FEN PROC NEARLEA SI,DISBUFMOV AL,0MOV [SI],ALINC SIMOV [SI],ALINC SILEA BX,LEDMOV AL,MINUTEAND AL,0FHXLATMOV [SI],ALMOV AL,MINUTEMOV CL,4SHR AL,CLAND AL,0FHXLATINC SIMOV [SI],ALRETFULL FEN ENDPFULL MIAO PROC NEARLEA SI,DISBUFLEA BX,LEDMOV AL,SECONDAND AL,0FHXLATMOV [SI],ALMOV AL,SECONDMOV CL,4SHR AL,CLAND AL,0FHXLATINC SIMOV [SI],ALMOV AL,0INC SIMOV [SI],ALINC SIMOV [SI],ALINC SIMOV [SI],ALINC SIMOV [SI],ALRETFULL MIAO ENDPDISP PROC NEARMOV CX,8MOV DX,D8279LEA SI,DISBUF DISIMOV AL,[SI]OUT DX,ALINC SILOOP DISIRETCODE ENDSEND START。

电子时钟课程设计一：设计背景电子数字钟的应用十分广泛，通过计时精度很高的石英晶振（也可采用卫星传递的时钟标准信号），采用相应进制的计数器，转化为二进制数，经过译码和显示电路准确地将时间“时”“分”“秒”用数字的方式显示出来。

与传统的机械钟相比，它具有走时准确，显示直观，无机械传动，无需人的经常调整等优点。

它广泛用于电子表、车站、码头、广场等公共场所的大型远距离时间显示电子钟。

二：数字钟电路设计思路1.选用8253计数器2进行1s的定时，其输出OUT1与8259的IRQ0相连，当定时到1s时产生一个中断服务程序进行时、分、秒的计数，并送入相应的存储单元；8255的A口接七段数码管的位选信号，B口接数码管的段选信号。

时、分、秒的数值通过对8255的编程可送到七段数码管上显示。

2.此程序主要由四部分组成：第一部分为最主要的部分定义显示界面；第二部分为利用延时程序，并将调用的二进制表示的时间数转换成ASCII码，并将时间数存入内存区；第三部分将存在系统内存区的时间数用七段数码管显示出来；第四部分利用循环程序分别对秒个位、秒十位、分个位、分十位与相应的规定值进行比较，结合延时程序来实现电子钟数字的跳变，从而形成走时准确的电子钟。

该程序实现了准确显示秒和分，读数准确，走时精准。

此电子钟能准确的从0时0分0秒走时到23时59分59秒，然后能自动回复到0时0分0秒循环走时。

3.基本工作原理：系统设计的电子时钟主要由显示模块、时钟控制模块和时钟运算模块三大部分组成。

以8086微处理器作CPU，用8253做定时器产生时钟频率提供一个频率为10kHz的时钟信号,要求每隔10ms完成一次扫描键盘的工作。

在写入控制字与计数初值后，每到10ms定时器就启动工作，即当计数器减到1时，输出端OUT0输出一个CLK周期的低电平，向CPU申请中断，当达到100次时，则输出端OUT1输出1s,向CPU申请中断,由8255控制一个数码管显示,当计数到60s时,则输出端OUT2向CPU申请中断,由另一数码管显示1min,同理由数码管显示1h.CPU处理，使数码管的显示发生变化。

微机课程设计电子钟一、课程目标知识目标：1. 学生能理解电子钟的基本原理，掌握电子时钟系统的组成及其工作方式。

2. 学生能够运用所学的微机知识，设计并实现一个具有基本计时功能的电子钟。

3. 学生能够了解并描述常见电子时钟电路图，分析电路中各元件的作用。

技能目标：1. 学生能够运用编程软件，如Arduino或51单片机等，编写控制程序，驱动电子钟运行。

2. 学生通过实际动手操作，掌握电子元件的焊接和电路板的搭建，提高实践操作能力。

3. 学生能够通过小组合作，进行问题分析和解决方案的设计，提升团队协作和沟通能力。

情感态度价值观目标：1. 学生通过电子钟的设计与制作，培养创新思维和问题解决能力，增强自信心和成就感。

2. 学生在实践过程中，能够体会到学习的乐趣，培养对科学技术的兴趣和探索精神。

3. 学生通过小组合作，学会尊重他人意见，培养团队精神和责任感。

课程性质：本课程为实践性课程，强调理论联系实际，注重培养学生的动手操作能力和创新思维。

学生特点：学生为初中生，具有一定的微机基础，好奇心强，喜欢动手实践。

教学要求：教师应引导学生主动参与，注重启发式教学，鼓励学生提出问题、解决问题，关注学生的个体差异，促进每个学生的全面发展。

通过课程目标的分解，将学习成果具体化，便于教学设计和评估。

二、教学内容本课程教学内容紧密结合课程目标，以确保学生能够系统地掌握电子钟设计与制作相关知识。

1. 理论知识：- 电子时钟原理：介绍时钟信号、晶振、分频器等基本概念。

- 电路元件：学习并认识LED、电阻、电容、二极管、三极管等常见电子元件。

- 微控制器：了解Arduino或51单片机的基本结构、工作原理及编程方法。

2. 实践操作：- 电路设计：学习如何绘制电子钟电路图，选择合适的电子元件。

- 程序编写：根据电子钟功能需求，编写相应的控制程序。

- 电路搭建：动手焊接电路板，搭建电子钟硬件系统。

3. 教学大纲：- 第一阶段：电子时钟原理学习，认识电路元件。

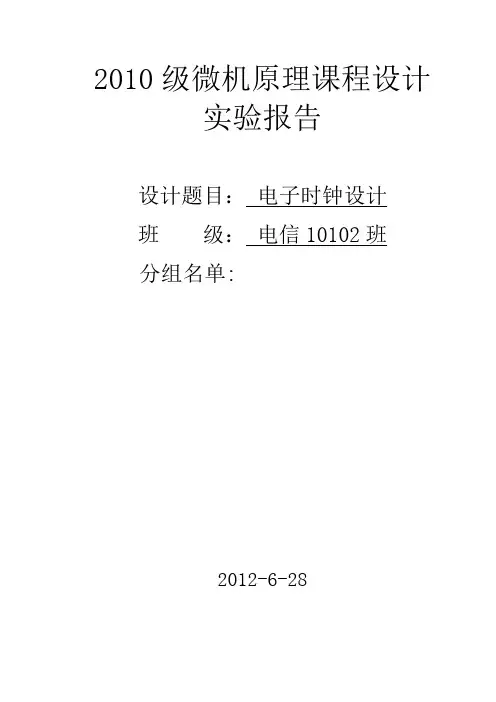

2010级微机原理课程设计实验报告设计题目：电子时钟设计班级：电信10102班分组名单:2012-6-28目录第一章设计部分1.1 设计目的 (1)1.2设计要求 (1)1.3设计思路 (1)第二章实现部分2.1、分析论证2.1.1显示模块 (1)2.1.2时钟运算模块 (1)2.1.3对时模块 (2)2.2、原理说明 (2)2.3、设计电路图 (2)2.3.18086最小工作方式 (2)2.3.2秒脉冲发生器 (3)2.3.3时、分调整电路 (3)2.3.4.显示电路 (4)2.4、元件功能说明2.4.1.8253的主要功能 (4)2.4.2.D触发器74ls273管脚排列图及功能表介绍 (5)2.4.3单向总线驱动器74ls244功能介绍 (5)2.5、程序清单 (6)2.6、调试过程遇到问题及解决方法 (9)第三章电子时钟使用说明3.1电子时钟按键说明第四章学习心得附录参考文献 (9)第一章设计部分1.1 设计目的学习掌握protues软件功能及其使用方法熟练掌握TND86/88教学系统的基本操作和调试程序的各种指令。

熟练掌握8086CPU的使用与编程调试程序的方法。

掌握8253定时/计数器的工作原理、工作方式及其应用编程。

练习7SEG-MPX8-CA-RED数码管的显示编程方法。

1.2、设计要求利用8253定时器设计一个具有时、分、秒显示的电子时钟，并定义一个启动键，当按下该键时时钟从当前设定值（可在显示缓冲区中予置）开始走时。

1.3、设计思路电子时钟主要由显示模块、对时模块和时钟运算模块三大部分组成。

其中对时模块和时钟运算模块要对时、分、秒的数值进行操作，并且秒计算到60时，要自己清零并向分进1；分计算到60时，要自己清零并向时进1；时计算到24时，要清零。

这样，才能循环记时。

显示时利用7段显示器显示六位十进制数据。

前两个显示小时，中间两个显示分钟，后两个显示秒。

时钟的运算是利用中断来实现的，利用8253的模式三输出一定频率的方波作为触发中断的条件。
