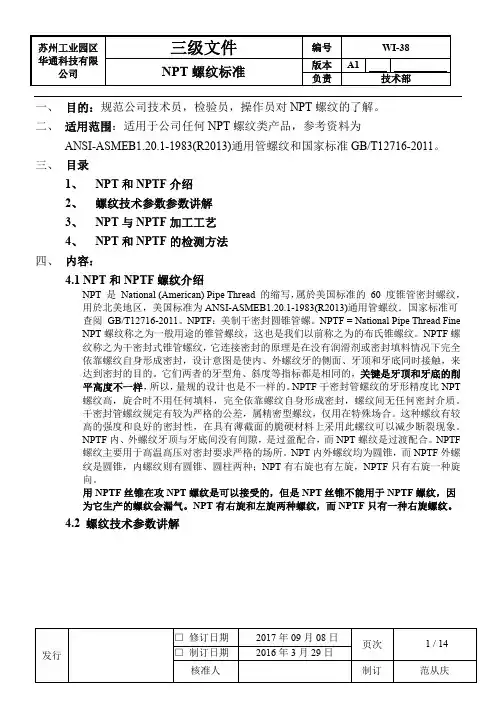

NPT螺纹标准以及检测方法

N P T螺纹以及检测方法详解Company Document number：WUUT-WUUY-WBBGB-BWYTT-1982GT一、目的：规范公司技术员，检验员，操作员对NPT螺纹的了解。

二、适用范围：适用于公司任何NPT螺纹类产品，参考资料为通用管螺纹和国家标准GB/T12716-2011。

三、目录1、NPT和NPTF介绍2、螺纹技术参数参数讲解3、NPT与NPTF加工工艺4、NPT和NPTF的检测方法四、内容：NPT和NPTF螺纹介绍NPT 是 National (American) Pipe Thread 的缩写，属於美国标准的 60 度锥管密封螺纹，用於北美地区，美国标准为13)通用管螺纹．国家标准可查阅GB/T12716-2011。

NPTF：美制干密封圆锥管螺。

NPTF = National PipeThread Fine称之为一般用途的锥管螺纹，这也是我们以前称之为的布氏锥螺纹。

NPTF螺纹称之为干密封式锥管螺纹，它连接密封的原理是在没有润滑剂或密封填料情况下完全依靠螺纹自身形成密封，设计意图是使内、外螺纹牙的侧面、牙顶和牙底同时接触，来达到密封的目的。

它们两者的牙型角、斜度等指标都是相同的，关键是牙顶和牙底的削平高度不一样，所以，量规的设计也是不一样的。

NPTF干密封管螺纹的牙形精度比NPT螺纹高，旋合时不用任何填料，完全依靠螺纹自身形成密封，螺纹间无任何密封介质。

干密封管螺纹规定有较为严格的公差，属精密型螺纹，仅用在特殊场合。

这种螺纹有较高的强度和良好的密封性，在具有薄截面的脆硬材料上采用此螺纹可以减少断裂现象。

NPTF内、外螺纹牙顶与牙底间没有间隙，是过盈配合，而NPT螺纹是过渡配合。

NPTF螺纹主要用于高温高压对密封要求严格的场所。

NPT内外螺纹均为圆锥，而NPTF外螺纹是圆锥，内螺纹则有圆锥、圆柱两种；NPT有右旋也有左旋，NPTF只有右旋一种旋向。

用NPTF丝锥在攻NPT螺纹是可以接受的，但是NPT丝锥不能用于NPTF螺纹，因为它生产的螺纹会漏气。

1.0 內容1.1 1/4-18NPT 牙型為美國錐管螺紋，因此驗收檢查是使用一套量具，此套量具分別為：L1牙規/L3牙規/六階塞規，此三支量具檢查使用順序依次為L1~ L3~六階塞規.（切記必須按此檢查使用順序操作）。

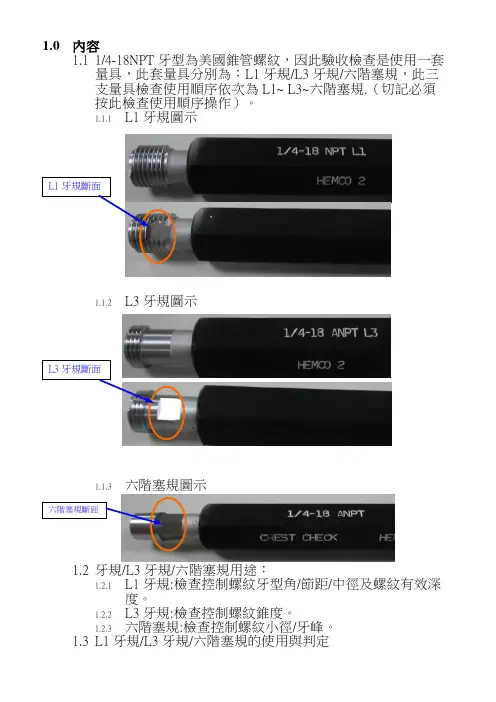

1.1.1 L1牙規圖示1.1.2 L3牙規圖示1.1.3 六階塞規圖示1.2 牙規/L3牙規/六階塞規用途：1.2.1 L1牙規:檢查控制螺紋牙型角/節距/中徑及螺紋有效深度。

1.2.2 L3牙規:檢查控制螺紋錐度。

1.2.3 六階塞規:檢查控制螺紋小徑/牙峰。

1.3.1L1牙規的使用與判定：(L1=±1個牙/1圈)L1牙規的使用：將搭牙後的產品找到螺紋起始點，接著旋入L1牙規鎖（死）緊不能鬆動。

然後觀察L1牙規斷面，此時產品螺紋會出現下列三種狀態為螺紋合格。

（用L1牙規判定為不合格的螺紋，後續兩支量具不用再作檢查）A ．第一種狀態：如果L1牙規斷面與產品螺紋起始點齊平且在同一角度則螺紋合格且為螺紋最佳.。

B ．第二種狀態：如果L1牙規斷面高於產品螺紋起始點一個牙則螺紋合格且為螺紋-1牙。

C ．第三種狀態：如果L1牙規斷面低於產品螺紋起始點一個牙則螺紋合格且為螺紋+1牙。

1.3.2 L3牙規的使用與判定:（L3= L1±0.5個牙/半圈）將L1牙規斷面停止位置為基準點（在產品上作記號），接著旋入L3牙規鎖(死)緊不能鬆動，然後觀察L3牙規斷面,此時產品螺紋會出現下列三種狀態為螺紋錐度合格。

A ．第一種狀態：L3牙規斷面於L1牙規斷面停止位置齊平且在同一角度則螺紋錐度合格且為螺紋錐度最佳。

B ．第二種狀態： L3牙規斷面於L1牙規斷面停止位置高出0.5個牙則螺紋錐度合格且為螺紋錐度-0.5個牙。

C ．第三種狀態：L3牙規斷面於L1牙規斷面停止位置低於0.5個牙則螺紋錐度合格且為螺紋錐度+0.5個牙。

1.3.3 六階塞規使用與判定：（有六個斷面:B 面與BT 面/MN 面與MNT 面/ MX 面與MXT 面）將六階塞規擰入螺紋孔，擰(死)緊不能鬆動，然後觀察六階塞規斷面，判定螺紋合格於否是依據L1牙規檢查結果得來。

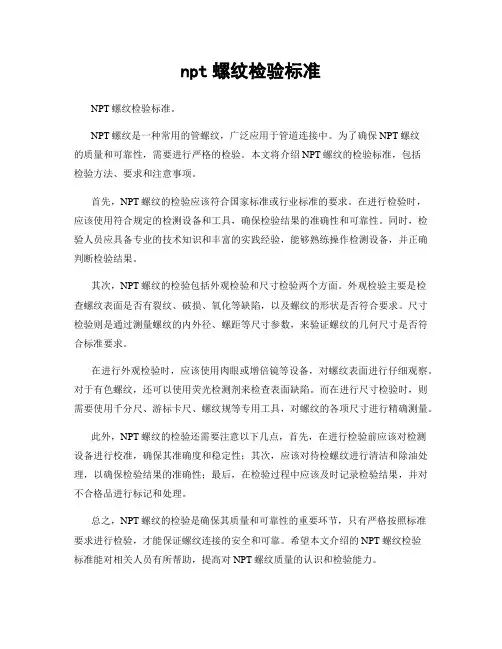

npt螺纹检验标准
NPT螺纹检验标准。

NPT螺纹是一种常用的管螺纹，广泛应用于管道连接中。

为了确保NPT螺纹
的质量和可靠性，需要进行严格的检验。

本文将介绍NPT螺纹的检验标准，包括
检验方法、要求和注意事项。

首先，NPT螺纹的检验应该符合国家标准或行业标准的要求。

在进行检验时，
应该使用符合规定的检测设备和工具，确保检验结果的准确性和可靠性。

同时，检验人员应具备专业的技术知识和丰富的实践经验，能够熟练操作检测设备，并正确判断检验结果。

其次，NPT螺纹的检验包括外观检验和尺寸检验两个方面。

外观检验主要是检
查螺纹表面是否有裂纹、破损、氧化等缺陷，以及螺纹的形状是否符合要求。

尺寸检验则是通过测量螺纹的内外径、螺距等尺寸参数，来验证螺纹的几何尺寸是否符合标准要求。

在进行外观检验时，应该使用肉眼或增倍镜等设备，对螺纹表面进行仔细观察。

对于有色螺纹，还可以使用荧光检测剂来检查表面缺陷。

而在进行尺寸检验时，则需要使用千分尺、游标卡尺、螺纹规等专用工具，对螺纹的各项尺寸进行精确测量。

此外，NPT螺纹的检验还需要注意以下几点，首先，在进行检验前应该对检测
设备进行校准，确保其准确度和稳定性；其次，应该对待检螺纹进行清洁和除油处理，以确保检验结果的准确性；最后，在检验过程中应该及时记录检验结果，并对不合格品进行标记和处理。

总之，NPT螺纹的检验是确保其质量和可靠性的重要环节，只有严格按照标准
要求进行检验，才能保证螺纹连接的安全和可靠。

希望本文介绍的NPT螺纹检验
标准能对相关人员有所帮助，提高对NPT螺纹质量的认识和检验能力。

一、目的：规范公司技术员，检验员，操作员对NPT螺纹的了解。

二、适用范围：适用于公司任何NPT螺纹类产品，参考资料为ANSI-ASMEB1.20。

1-1983（R2013)通用管螺纹和国家标准GB/T12716—2011。

三、目录1、NPT和NPTF介绍2、螺纹技术参数参数讲解3、NPT与NPTF加工工艺4、NPT和NPTF的检测方法四、内容：4.1 NPT和NPTF螺纹介绍NPT 是 National (American) Pipe Thread 的缩写，属於美国标准的 60 度锥管密封螺纹，用於北美地区,美国标准为ANSI—ASMEB1。

20。

1-1983(R2013)通用管螺纹．国家标准可查阅 GB/T12716-2011。

NPTF:美制干密封圆锥管螺。

NPTF = National PipeThread FineNPT螺纹称之为一般用途的锥管螺纹,这也是我们以前称之为的布氏锥螺纹.NPTF螺纹称之为干密封式锥管螺纹,它连接密封的原理是在没有润滑剂或密封填料情况下完全依靠螺纹自身形成密封,设计意图是使内、外螺纹牙的侧面、牙顶和牙底同时接触，来达到密封的目的。

它们两者的牙型角、斜度等指标都是相同的，关键是牙顶和牙底的削平高度不一样，所以，量规的设计也是不一样的。

NPTF干密封管螺纹的牙形精度比NPT螺纹高，旋合时不用任何填料，完全依靠螺纹自身形成密封,螺纹间无任何密封介质。

干密封管螺纹规定有较为严格的公差，属精密型螺纹，仅用在特殊场合。

这种螺纹有较高的强度和良好的密封性,在具有薄截面的脆硬材料上采用此螺纹可以减少断裂现象.NPTF内、外螺纹牙顶与牙底间没有间隙，是过盈配合，而NPT螺纹是过渡配合。

NPTF螺纹主要用于高温高压对密封要求严格的场所。

NPT内外螺纹均为圆锥,而NPTF外螺纹是圆锥,内螺纹则有圆锥、圆柱两种；NPT有右旋也有左旋，NPTF只有右旋一种旋向。

用NPTF丝锥在攻NPT螺纹是可以接受的，但是NPT丝锥不能用于NPTF螺纹,因为它生产的螺纹会漏气。

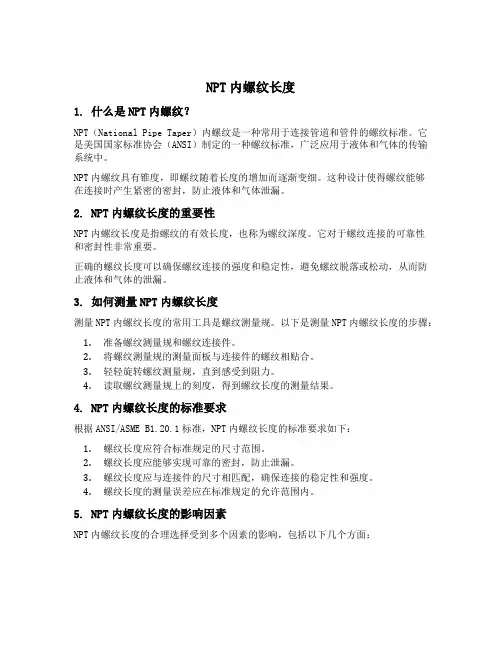

NPT内螺纹长度1. 什么是NPT内螺纹？NPT（National Pipe Taper）内螺纹是一种常用于连接管道和管件的螺纹标准。

它是美国国家标准协会（ANSI）制定的一种螺纹标准，广泛应用于液体和气体的传输系统中。

NPT内螺纹具有锥度，即螺纹随着长度的增加而逐渐变细。

这种设计使得螺纹能够在连接时产生紧密的密封，防止液体和气体泄漏。

2. NPT内螺纹长度的重要性NPT内螺纹长度是指螺纹的有效长度，也称为螺纹深度。

它对于螺纹连接的可靠性和密封性非常重要。

正确的螺纹长度可以确保螺纹连接的强度和稳定性，避免螺纹脱落或松动，从而防止液体和气体的泄漏。

3. 如何测量NPT内螺纹长度测量NPT内螺纹长度的常用工具是螺纹测量规。

以下是测量NPT内螺纹长度的步骤：1.准备螺纹测量规和螺纹连接件。

2.将螺纹测量规的测量面板与连接件的螺纹相贴合。

3.轻轻旋转螺纹测量规，直到感受到阻力。

4.读取螺纹测量规上的刻度，得到螺纹长度的测量结果。

4. NPT内螺纹长度的标准要求根据ANSI/ASME B1.20.1标准，NPT内螺纹长度的标准要求如下：1.螺纹长度应符合标准规定的尺寸范围。

2.螺纹长度应能够实现可靠的密封，防止泄漏。

3.螺纹长度应与连接件的尺寸相匹配，确保连接的稳定性和强度。

4.螺纹长度的测量误差应在标准规定的允许范围内。

5. NPT内螺纹长度的影响因素NPT内螺纹长度的合理选择受到多个因素的影响，包括以下几个方面：5.1 连接件类型不同类型的连接件可能有不同的螺纹长度要求。

例如，管道和阀门的连接通常需要较长的螺纹长度，以确保可靠的密封和稳定性。

5.2 工作压力和介质高压和易泄漏的介质要求螺纹连接具有更长的螺纹长度，以增加连接的强度和密封性。

5.3 螺纹材质和涂层不同材质和涂层的螺纹可能需要不同的螺纹长度，以适应其特定的物理性质和表面处理。

5.4 环境条件螺纹连接在不同的环境条件下可能受到不同的影响，如温度变化、震动等。

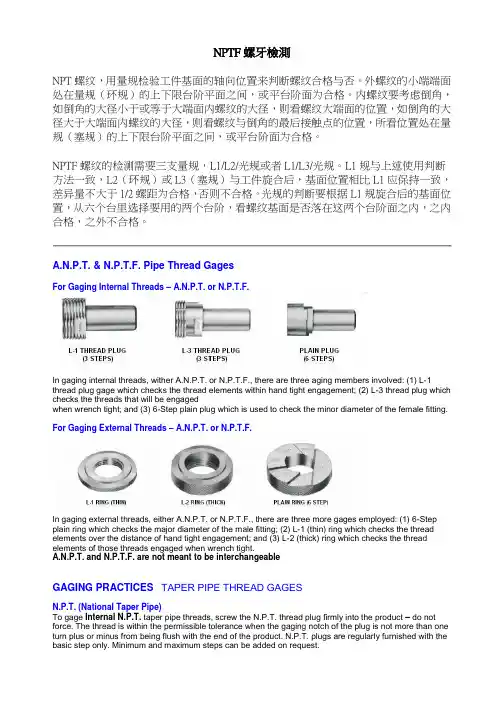

NPTF螺牙檢測NPT螺纹，用量规检验工件基面的轴向位置来判断螺纹合格与否。

外螺纹的小端端面处在量规（环规）的上下限台阶平面之间，或平台阶面为合格。

内螺纹要考虑倒角，如倒角的大径小于或等于大端面内螺纹的大径，则看螺纹大端面的位置，如倒角的大径大于大端面内螺纹的大径，则看螺纹与倒角的最后接触点的位置，所看位置处在量规（塞规）的上下限台阶平面之间，或平台阶面为合格。

NPTF螺纹的检测需要三支量规，L1/L2/光规或者L1/L3/光规。

L1规与上述使用判断方法一致，L2（环规）或L3（塞规）与工件旋合后，基面位置相比L1应保持一致，差异量不大于1/2螺距为合格，否则不合格。

光规的判断要根据L1规旋合后的基面位置，从六个台里选择要用的两个台阶，看螺纹基面是否落在这两个台阶面之内，之内合格，之外不合格。

A.N.P.T. & N.P.T.F. Pipe Thread GagesFor Gaging Internal Threads – A.N.P.T. or N.P.T.F.In gaging internal threads, wither A.N.P.T. or N.P.T.F., there are three aging members involved: (1) L-1 thread plug gage which checks the thread elements within hand tight engagement; (2) L-3 thread plug which checks the threads that will be engagedwhen wrench tight; and (3) 6-Step plain plug which is used to check the minor diameter of the female fitting. For Gaging External Threads – A.N.P.T. or N.P.T.F.In gaging external threads, either A.N.P.T. or N.P.T.F., there are three more gages employed: (1) 6-Step plain ring which checks the major diameter of the male fitting; (2) L-1 (thin) ring which checks the thread elements over the distance of hand tight engagement; and (3) L-2 (thick) ring which checks the thread elements of those threads engaged when wrench tight.A.N.P.T. and N.P.T.F. are not meant to be interchangeableGAGING PRACTICES TAPER PIPE THREAD GAGESN.P.T. (National Taper Pipe)To gage Internal N.P.T. taper pipe threads, screw the N.P.T. thread plug firmly into the product – do not force. The thread is within the permissible tolerance when the gaging notch of the plug is not more than one turn plus or minus from being flush with the end of the product. N.P.T. plugs are regularly furnished with the basic step only. Minimum and maximum steps can be added on request.To gage External N.P.T. taper pipe threads, screw the N.P.T. thread ring on to the product as far as it will go without using force. If the face of the small end of the ring is flush with the face of the product the thread is basic. The permissible tolerance is one turn plus or minus from basic.A.N.P.T. (Aeronautical National Pipe Taper)A.N.P.T. internal taper pipe threads are basically the same as the N.P.T. pipe threads except that for Army and Navy Aeronautical use they must be more carefully controlled for diameter, taper and thread form.To gage Internal A.N.P.T. taper pipe threads, check first with the A.N.P.T. L-1 thread plug gage. This plug differs in dimensions from the N.P.T. plug and has minimum and maximum steps in addition to the basic step. If the face of the product is between the minimum and maximum steps of the plug, the product is in tolerance. The A.N.P.T. L-3 plug gage is used to check the three threads beyond the L-1 depth. As a check on taper the “reading” on the L-3 thread plug must be within one-half turn of the “reading” on the L-1 thread plug gage. The truncation is checked with a six-step plain taper plug gage. This plug has minimum and maximum truncation steps for each of the three pitch diameter conditions – Minimum, Maximum and Basic. If theL-1 plug shows the product to be basic pitch diameter, the face of the product should lie between the basic minimum and the basic maximum steps of the truncation plug. If the pitch diameter is minimum, the part should fall between the MN and MNT step. If the pitch diameters maximum, the part should fall between the MX and MXT steps. No appreciable shake or wobble is permitted.Shaky fit indicates taper error.To gage External A.N.P.T. taper pipe threads, first check with the A.N.P.T. L-1 ring. The small end of the ring must be within one turn plus or minus of being flush with the end of the product thread. Note exactly what this “standoff” is and compare it with the “standoff” obtained with the A.N.P.T. L-2 thread ring. As a check on taper the total tolerance on standoff variation between the L-1 and L-2 rings must not exceed one-half turn. The truncation is checked with a six-step plain taper ring gage.This ring has minimum and maximum truncation steps for each of the three pitch diameter conditions –Minimum, Basic, and Maximum. If the L-1 ring shows the part to be basic pitch diameter the end of the part should fall between the B and BT steps on the six-step plain ring. If the pitch diameter is minimum, the part should fall between the MN and MNT step. If the pitch diameter is maximum, the part should fall between the MX and MXT steps. No appreciable shake or wobble should be permitted. Lead, angles and root truncation should be checked whenever possible, by projection as a check on tool wear.N.P.T.F. (National Pipe Taper Dryseal Pressure-Tight Joints)N.P.T.F. Internal taper pipe threads may be gaged in the same manner as the A.N.P.T. threads. Gages are dimensionally different, however, and must not be interchanged. The turns method may be substituted for the “standoff” method to compensate for gage and product chamfers. With the turns method, the number of turns are counted from hand tight engagement to complete release, and the gaging steps are completely disregarded. A tolerance of plus or minus one turn is permitted from the basic number of turns specified. As a check on taper, the difference in turns between the L-1 and L-3 plugs shall be within one-half turn of the difference between the basic turns engagement of the plug gages. Truncation must be within the proper limits on a six-step dryseal plain taper plug gage.N.P.T.F. External taper pipe threads are checked in the same manner as A.N.P.T. threads. Gages are dimensionally different, however, and must not be interchanged. The turns method may be substituted for the “standoff” method to compensate for gage and product chamfers. A tolerance of plus or minus one turn is permitted from the basic number of turns specified. As a check on taper, the difference in turns engagement with the L-1 and L-2 dryseal rings shall be within one-half turn of the difference between the basic turns engagement of the ring gages.。

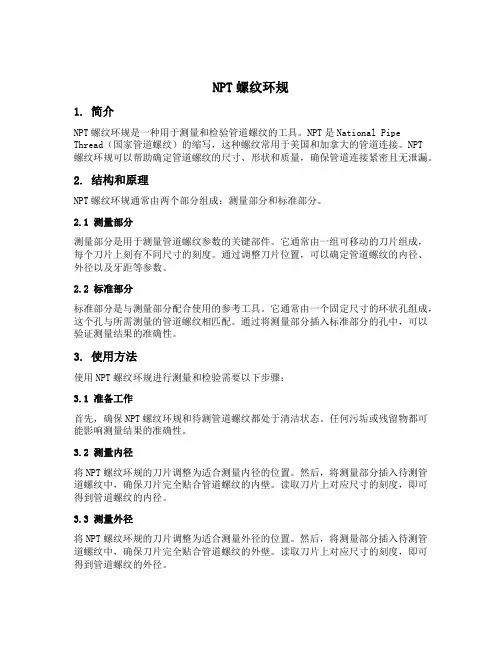

NPT螺纹环规1. 简介NPT螺纹环规是一种用于测量和检验管道螺纹的工具。

NPT是National Pipe Thread（国家管道螺纹）的缩写，这种螺纹常用于美国和加拿大的管道连接。

NPT螺纹环规可以帮助确定管道螺纹的尺寸、形状和质量，确保管道连接紧密且无泄漏。

2. 结构和原理NPT螺纹环规通常由两个部分组成：测量部分和标准部分。

2.1 测量部分测量部分是用于测量管道螺纹参数的关键部件。

它通常由一组可移动的刀片组成，每个刀片上刻有不同尺寸的刻度。

通过调整刀片位置，可以确定管道螺纹的内径、外径以及牙距等参数。

2.2 标准部分标准部分是与测量部分配合使用的参考工具。

它通常由一个固定尺寸的环状孔组成，这个孔与所需测量的管道螺纹相匹配。

通过将测量部分插入标准部分的孔中，可以验证测量结果的准确性。

3. 使用方法使用NPT螺纹环规进行测量和检验需要以下步骤：3.1 准备工作首先，确保NPT螺纹环规和待测管道螺纹都处于清洁状态。

任何污垢或残留物都可能影响测量结果的准确性。

3.2 测量内径将NPT螺纹环规的刀片调整为适合测量内径的位置。

然后，将测量部分插入待测管道螺纹中，确保刀片完全贴合管道螺纹的内壁。

读取刀片上对应尺寸的刻度，即可得到管道螺纹的内径。

3.3 测量外径将NPT螺纹环规的刀片调整为适合测量外径的位置。

然后，将测量部分插入待测管道螺纹中，确保刀片完全贴合管道螺纹的外壁。

读取刀片上对应尺寸的刻度，即可得到管道螺纹的外径。

3.4 测量牙距将NPT螺纹环规的刀片调整为适合测量牙距的位置。

然后，将测量部分插入待测管道螺纹中，确保刀片与管道螺纹的牙顶完全贴合。

读取刀片上对应尺寸的刻度，即可得到管道螺纹的牙距。

3.5 验证结果将测量部分插入标准部分的孔中，确保刀片完全贴合孔壁。

如果刀片与孔壁之间有任何间隙或过紧，说明测量结果可能存在误差。

通过调整刀片位置或更换合适尺寸的刀片，可以提高测量结果的准确性。

4. 注意事项在使用NPT螺纹环规进行测量和检验时，需要注意以下事项：1.确保NPT螺纹环规和待测管道螺纹都处于清洁状态，以避免任何污垢或残留物对测量结果造成影响。

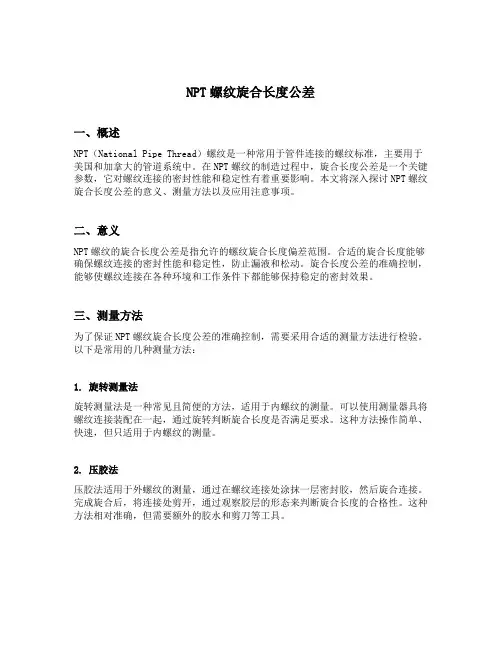

NPT螺纹旋合长度公差一、概述NPT（National Pipe Thread）螺纹是一种常用于管件连接的螺纹标准，主要用于美国和加拿大的管道系统中。

在NPT螺纹的制造过程中，旋合长度公差是一个关键参数，它对螺纹连接的密封性能和稳定性有着重要影响。

本文将深入探讨NPT螺纹旋合长度公差的意义、测量方法以及应用注意事项。

二、意义NPT螺纹的旋合长度公差是指允许的螺纹旋合长度偏差范围。

合适的旋合长度能够确保螺纹连接的密封性能和稳定性，防止漏液和松动。

旋合长度公差的准确控制，能够使螺纹连接在各种环境和工作条件下都能够保持稳定的密封效果。

三、测量方法为了保证NPT螺纹旋合长度公差的准确控制，需要采用合适的测量方法进行检验。

以下是常用的几种测量方法：1. 旋转测量法旋转测量法是一种常见且简便的方法，适用于内螺纹的测量。

可以使用测量器具将螺纹连接装配在一起，通过旋转判断旋合长度是否满足要求。

这种方法操作简单、快速，但只适用于内螺纹的测量。

2. 压胶法压胶法适用于外螺纹的测量，通过在螺纹连接处涂抹一层密封胶，然后旋合连接。

完成旋合后，将连接处剪开，通过观察胶层的形态来判断旋合长度的合格性。

这种方法相对准确，但需要额外的胶水和剪刀等工具。

3. 光学测量法光学测量法是一种精密的测量方法，适用于精确度要求较高的场合。

通过光学测量仪器，可以直接测量螺纹连接的几何参数和旋合长度。

这种方法测量准确度高，但设备价格较高，适用于大批量生产中。

4. 影像测量法影像测量法是一种非接触式的测量方法，适用于各种类型的螺纹测量。

通过将螺纹连接放置在影像测量仪器中，利用图像处理算法分析特征，可以快速、准确地测量旋合长度和其他几何参数。

四、应用注意事项在进行NPT螺纹旋合长度公差控制时，需要注意以下几点：1. 标准选择根据具体的应用要求和标准规定，选择合适的旋合长度公差标准。

NPT螺纹有多个标准，如ANSI B 1.20.1和ASME B1.20.1等，不同标准之间的公差要求可能会有所不同，需要根据实际情况进行选择。

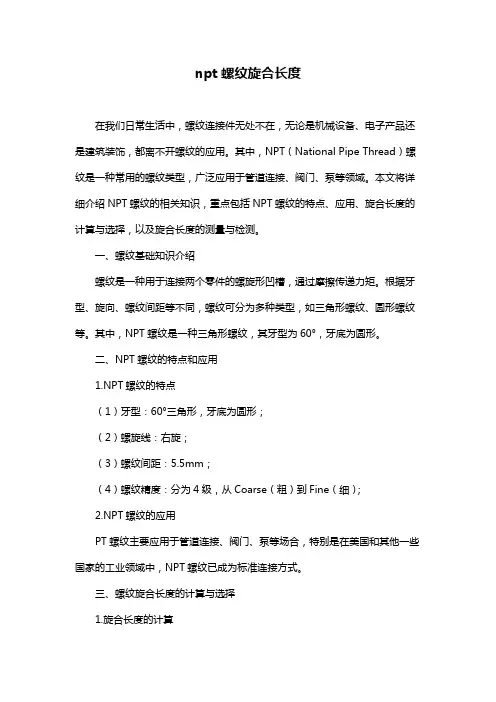

npt螺纹旋合长度在我们日常生活中，螺纹连接件无处不在，无论是机械设备、电子产品还是建筑装饰，都离不开螺纹的应用。

其中，NPT（National Pipe Thread）螺纹是一种常用的螺纹类型，广泛应用于管道连接、阀门、泵等领域。

本文将详细介绍NPT螺纹的相关知识，重点包括NPT螺纹的特点、应用、旋合长度的计算与选择，以及旋合长度的测量与检测。

一、螺纹基础知识介绍螺纹是一种用于连接两个零件的螺旋形凹槽，通过摩擦传递力矩。

根据牙型、旋向、螺纹间距等不同，螺纹可分为多种类型，如三角形螺纹、圆形螺纹等。

其中，NPT螺纹是一种三角形螺纹，其牙型为60°，牙底为圆形。

二、NPT螺纹的特点和应用1.NPT螺纹的特点（1）牙型：60°三角形，牙底为圆形；（2）螺旋线：右旋；（3）螺纹间距：5.5mm；（4）螺纹精度：分为4级，从Coarse（粗）到Fine（细）；2.NPT螺纹的应用PT螺纹主要应用于管道连接、阀门、泵等场合，特别是在美国和其他一些国家的工业领域中，NPT螺纹已成为标准连接方式。

三、螺纹旋合长度的计算与选择1.旋合长度的计算旋合长度（Thread Length）是指螺纹从螺纹底径到螺纹顶部之间的距离。

旋合长度的计算公式为：旋合长度= 螺纹直径× π × (1 - 螺纹间隙系数)其中，螺纹间隙系数根据螺纹精度等级确定。

2.旋合长度的选择选择合适的旋合长度有助于提高螺纹连接的稳定性和强度。

一般情况下，旋合长度越长，连接强度越高。

但在实际应用中，还需考虑以下因素：（1）螺纹底径和螺母厚度；（2）螺纹连接件的材料和强度；（3）工作环境（如温度、介质等）；综合以上因素，选择适当的旋合长度。

四、NPT螺纹旋合长度的测量与检测1.测量工具：游标卡尺、微米计等；2.测量方法：将测量工具放置在螺纹连接件上，读取旋合长度的数值；3.检测：通过对比实际测量值和计算值，判断旋合长度是否符合设计要求。

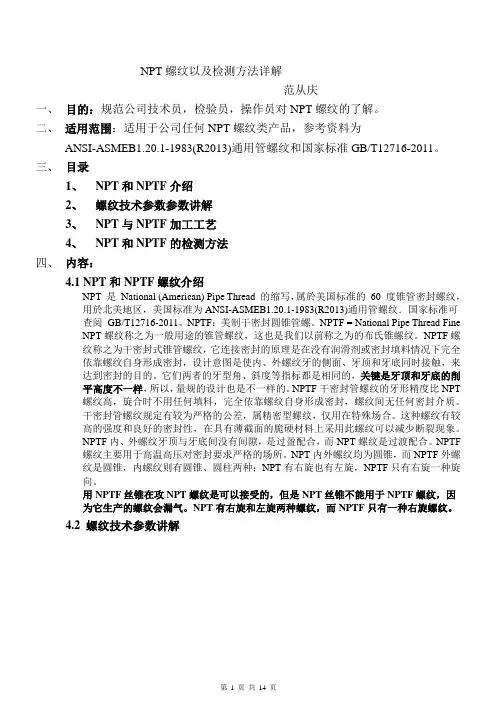

NPT螺纹以及检测方法详解范从庆一、目的：规范公司技术员，检验员，操作员对NPT螺纹的了解。

二、适用范围：适用于公司任何NPT螺纹类产品，参考资料为ANSI-ASMEB1.20.1-1983(R2013)通用管螺纹和国家标准GB/T12716-2011。

三、目录1、NPT和NPTF介绍2、螺纹技术参数参数讲解3、NPT与NPTF加工工艺4、NPT和NPTF的检测方法四、内容：4.1 NPT和NPTF螺纹介绍NPT 是National (American) Pipe Thread 的缩写，属於美国标准的60 度锥管密封螺纹，用於北美地区，美国标准为ANSI-ASMEB1.20.1-1983(R2013)通用管螺纹．国家标准可查阅GB/T12716-2011。

NPTF：美制干密封圆锥管螺。

NPTF = National Pipe Thread FineNPT螺纹称之为一般用途的锥管螺纹，这也是我们以前称之为的布氏锥螺纹。

NPTF螺纹称之为干密封式锥管螺纹，它连接密封的原理是在没有润滑剂或密封填料情况下完全依靠螺纹自身形成密封，设计意图是使内、外螺纹牙的侧面、牙顶和牙底同时接触，来达到密封的目的。

它们两者的牙型角、斜度等指标都是相同的，关键是牙顶和牙底的削平高度不一样，所以，量规的设计也是不一样的。

NPTF干密封管螺纹的牙形精度比NPT螺纹高，旋合时不用任何填料，完全依靠螺纹自身形成密封，螺纹间无任何密封介质。

干密封管螺纹规定有较为严格的公差，属精密型螺纹，仅用在特殊场合。

这种螺纹有较高的强度和良好的密封性，在具有薄截面的脆硬材料上采用此螺纹可以减少断裂现象。

NPTF内、外螺纹牙顶与牙底间没有间隙，是过盈配合，而NPT螺纹是过渡配合。

NPTF螺纹主要用于高温高压对密封要求严格的场所。

NPT内外螺纹均为圆锥，而NPTF外螺纹是圆锥，内螺纹则有圆锥、圆柱两种；NPT有右旋也有左旋，NPTF只有右旋一种旋向。

NPT标准罗纹数据引言概述：NPT（National Pipe Taper）标准罗纹是一种常用于管道连接的罗纹标准。

本文将详细介绍NPT标准罗纹的数据，包括其定义、测量方法、应用范围以及相关注意事项。

一、NPT标准罗纹的定义1.1 罗纹类型：NPT标准罗纹是一种锥度罗纹，其特点是罗纹外径逐渐变小，形成一个锥形结构。

1.2 螺距：NPT罗纹的螺距是指罗纹每英寸的罗纹数，常见的螺距有18、27、14.5等。

1.3 罗纹角度：NPT罗纹的罗纹角度为60°，这是一种常用的罗纹角度，适合于许多管道连接应用。

二、NPT标准罗纹的测量方法2.1 外径测量：NPT罗纹的外径可以通过测量罗纹顶部的最大直径来确定，常用的测量工具包括卡尺、罗纹测微器等。

2.2 螺距测量：螺距可以通过测量罗纹的罗纹数来确定，通常使用罗纹测微器进行测量。

2.3 锥度测量：NPT罗纹的锥度可以通过测量罗纹底部的直径来确定，常用的测量工具有锥度规等。

三、NPT标准罗纹的应用范围3.1 管道连接：NPT标准罗纹广泛应用于管道连接领域，例如液体传输、气体传输等。

3.2 工业设备：NPT罗纹也常用于工业设备的连接，如压缩机、泵等。

3.3 气动元件：许多气动元件也采用NPT罗纹连接，如气动阀门、气缸等。

四、NPT标准罗纹的注意事项4.1 密封剂：在使用NPT罗纹连接时，往往需要使用密封剂来确保连接的密封性能。

4.2 扭矩控制：在拧紧NPT罗纹时，需要控制扭矩以避免过紧或者过松造成的问题。

4.3 材料选择：根据具体应用需求，选择适当的材料以确保罗纹连接的强度和耐腐蚀性。

总结：NPT标准罗纹是一种常用的管道连接罗纹标准，具有锥度、螺距和罗纹角度等特点。

测量NPT罗纹时，可以通过测量外径、螺距和锥度来确定其数据。

NPT罗纹广泛应用于管道连接、工业设备温和动元件等领域。

在使用NPT罗纹连接时，需要注意使用密封剂、控制扭矩和选择合适的材料，以确保连接的可靠性和密封性能。

NPT锥螺纹检验方法NPTF螺纹检验方法螺纹规作用：L1规是检验螺纹基面尺寸。

L3（L2）规是检验螺纹有效长度。

光规（Crest）是检验螺纹大径锥度。

螺纹规组成：L1规由Min（最小），Basic(基准)，Max（最大）三个台阶组成，Min（最小）与Max（最大）之间的距离为2T（2个螺距），它们三者之间的关系是：（T＝2个螺距）Max（最大）区域B（基准）区域Min（最小）区域L2规由Min（最小），Basic(基准)，Max（最大）三个台阶组成，Min（最小）与Max（最大）之间的距离为2T（2个螺距）。

光规（Crest）由Mn和Mnt，B和BT，Mx和Mxt六个台阶组成。

检验判定方法：首先，量规及零件的螺纹必须清洁、无毛刺。

参考点在零件的端面。

端面倒角深度必须超过螺纹的小径（底径）。

1，用L1规检验螺纹；螺纹端面在最大（Max）与最小（Min）之间为合格，否则判定螺纹不合格；L1使用后，会有三种情形出现：不到基准面在1圈内；与基准面平；超过基准面在1圈内。

对于螺纹规具体位置可借助游标卡尺进行测量，根据测量的实际数值来划分属于那个位置。

三者之间的具体区域划分如下：Max（最大）＋（－）2/3T（螺距），B(基准)±1/3T（螺距），Min（最小）＋（－）2/3T（螺距）。

2，L1判定合格后，用L2规检验。

L2规检验螺纹；螺纹端面在最大（Max）与最小（Min）之间为合格，否则判定螺纹不合格；L2规的位置为L1规检验时位置的±1/2T（螺距），即根据L1规检验时的位置，来确定 L2规是否在±1/2T（螺距）内。

即L1规在最大（Max）位置时，L2规（环规）在最大至＋1/2T内为合格L2规（塞规）在最大至－1/2T内为合格L1规在B基准位置时，L2规（环规与塞规）在B基准的±1/2T内为合格L1规在最小（Min）位置时，L2规（环规）在最小至－1/2T内为合格L2规（塞规）在最小至＋1/2T内为合格3，L1＆L2判定合格后再用Crest规（锥度规），锥度规放入螺纹内不可以有摆动。

NPT 螺纹检验---目录目视检验内螺纹检验量规介绍参考点的确定判定准则使用程序外螺纹检验量规介绍参考点的确定判定准则使用程序通止规的使用NPT螺纹检验---目视检查目视检查，必要时将螺纹清理干净，以便于进行测量。

螺纹内的切屑、毛刺、腐蚀或其它外来异物都将影响测量。

目视检查螺纹的牙型，量具L1和L3/L2不能检查螺纹侧面或侧面变形的螺纹。

量规应清洁无杂物。

NPT内螺纹检验---量规使用三支塞规检验NPT内螺纹，分别是L1，L3和L6/6 STEP。

L1检验手动拧紧的螺纹长度；L3检验扳手拧紧的螺纹长度(有效长度)，和L1联合使用检验锥管螺纹的导程，锥度偏差，中径和大径；NPT内螺纹检验---量具L6/6 STEP用来检验螺纹小径中径线锥度和牙型，小径/牙型的允许偏差通过塞规上的切口/台阶表示，共有六个台阶，成对使用，一对表示螺纹基面尺寸及其公差，一对表示最大尺寸及其公差，一对表示最小尺寸及其公差。

NPT内螺纹检验---参考平面/点参考平面是量规检验螺纹时，读取检验数值（基准平面的位置偏差）所参照的工件可见平面，它是内螺纹的大端面，为基准1。

如果倒角的直径（尺寸A）小于或等于大端面上内螺纹的大径（尺寸B），则其基准平面的位置不变，是工件的大端面（尺寸D）；如果倒角的直径（尺寸A）大于大端面上内螺纹的大径（尺寸B），则其基准平面应位于内螺纹大径圆锥与倒角圆锥相交的轴向位置处，即参考点是倒角面上内螺纹的最后一圈螺纹线（尺寸C）；有沉孔的内螺纹其基准面/参考点是沉孔的端面（尺寸D），为保持要求的螺纹倒角的一致性，允许以1/16英寸深度的孔口平面作为管螺纹倒角的参考点;NPT内螺纹检验---参考平面/点起始牙位置NPT螺纹检验---参考平面/点NPT 内螺纹检验---参考平面/点公差D) 工件端面倒角C) 倒角面上最后一圈螺纹线量具切口平面内螺纹A) 内倒角直径C) 螺纹大径塞规图2 倒角直径大于大端面上内螺纹大径的放大图NPT内螺纹检验---L1将L1用手拧进被测工件，确认量规和零件螺纹连接合适，确认L1的切口和参考平面/点---基准1的相对位置并作出标记，作为基准2。

NPT与G螺纹标准1. NPT和G螺纹简介NPT（National Pipe Thread）和G（German Pipe Thread）螺纹是两种广泛应用于管道和管件连接的标准螺纹。

它们的主要区别在于其设计、规格和用途。

这两种螺纹都是基于60°的锥管螺纹，但它们在细节上有所不同。

2. NPT和G螺纹的标准规格NPT螺纹和G螺纹在标准规格上存在一些差异。

以下是NPT和G螺纹的主要规格参数对比：规格参数NPT螺纹G螺纹基本直径 (inches) 1.5, 2.5, 3.5, 4.50.410, 0.625, 0.850, 1.063每英寸牙数 1.5, 2.5, 3.5, 4.50.410, 0.625, 0.850, 1.063外径 (inches)24, 11, 8, 636, 11.5, 6, 4每英寸长度 (inches)60°60°锥度长度 (inches)36, 11.5, 6, 424, 11, 8, 6这些规格参数定义了每种螺纹的尺寸、锥度和牙数，从而决定了它们的应用范围和特性。

3. NPT和G螺纹的优缺点NPT螺纹的优点包括：密封性能好，高扭矩，高侧压力承受力，适用于高压管道系统。

然而，NPT螺纹加工难度较高，牙数较多导致强度有所降低。

G螺纹的优点在于其标准的尺寸、较低的加工难度以及较好的连接强度。

G螺纹适用于各种工业和建筑应用。

然而，其密封性能可能不如NPT螺纹。

4. NPT和G螺纹的应用场合NPT螺纹主要应用于石油、天然气和其他工业领域的高压管道系统。

由于其良好的密封性能，NPT螺纹在这些场合中显示出优越的性能。

G螺纹则广泛应用于建筑、供水和排水系统等领域。

由于其标准化的尺寸和相对较低的加工难度，G螺纹在这些场合中得到了广泛应用。

5. NPT和G螺纹的检测与维护对于NPT和G螺纹的检测，可以采用专用的测量工具和仪器，如螺纹塞规、卡尺等，进行各项参数的测量。

NPT标准螺纹数据NPT标准螺纹数据是用于管道连接的一种常用螺纹标准。

本文将详细介绍NPT 标准螺纹的定义、尺寸、测量方法以及应用范围。

一、NPT标准螺纹的定义NPT全称为National Pipe Thread，是美国国家标准螺纹，用于管道连接。

它采用圆锥形螺纹，螺纹角度为60度，螺纹形状为三角形，螺纹表面有一定的密封剂涂层，能够提供可靠的密封性能。

二、NPT标准螺纹的尺寸NPT标准螺纹的尺寸是根据管子的外径和螺纹数来确定的。

常见的NPT螺纹尺寸有1/8、1/4、3/8、1/2、3/4、1、1-1/4、1-1/2和2英寸等。

其中，1/8英寸螺纹的外径为0.405英寸，每英寸螺纹数为27。

三、NPT标准螺纹的测量方法测量NPT标准螺纹时，可以使用螺纹规进行测量。

螺纹规是一种专用工具，通过与螺纹配合，可以准确测量螺纹的尺寸和形状。

在测量NPT螺纹时，应注意螺纹规的型号与螺纹尺寸相匹配，并且要仔细观察螺纹规与螺纹之间的配合情况，确保螺纹的质量符合标准要求。

四、NPT标准螺纹的应用范围NPT标准螺纹广泛应用于液压系统、气动系统、石油化工、船舶工业、火灾灭火系统等领域。

它具有安装简便、可靠密封、承压能力强等优点，被广泛用于各种管道连接。

五、NPT标准螺纹的注意事项在使用NPT标准螺纹时，需要注意以下几点：1. 安装时应使用适当的扭矩，以确保螺纹的紧固程度和密封性能。

2. 在螺纹连接之前，应清洁螺纹表面，并涂抹适当的密封剂，以提高密封效果。

3. 当连接不紧密或出现泄漏时，应检查螺纹是否损坏或存在杂质，及时更换或清理。

六、总结NPT标准螺纹是一种常用的管道连接螺纹标准，具有广泛的应用范围。

本文介绍了NPT螺纹的定义、尺寸、测量方法以及应用注意事项。

了解和掌握NPT标准螺纹的相关知识，对于正确安装和维护管道连接具有重要意义。

NPT标准罗纹数据NPT标准罗纹数据是用于连接管道和管件的一种常见罗纹标准。

NPT（National Pipe Thread）标准罗纹是一种圆锥罗纹，常用于美国和加拿大的管道系统。

本文将详细介绍NPT标准罗纹的定义、尺寸、测量方法和应用范围。

1. NPT标准罗纹的定义NPT标准罗纹是一种内外圆锥罗纹，其特点是罗纹顶部和底部直径逐渐变小，罗纹角度为60度。

NPT罗纹分为内罗纹（女罗纹）和外罗纹（男罗纹）两种类型。

内罗纹通常用于管件的孔内，而外罗纹则用于连接管道。

2. NPT标准罗纹的尺寸NPT标准罗纹的尺寸是根据管道直径和罗纹数来确定的。

常见的NPT罗纹尺寸有1/8"、1/4"、3/8"、1/2"、3/4"、1"、1-1/4"、1-1/2"和2"等。

其中，数字表示管道直径，单位为英寸。

3. NPT标准罗纹的测量方法测量NPT标准罗纹的关键尺寸包括罗纹直径、罗纹数和罗纹长。

罗纹直径是指罗纹顶部和底部的直径，常用卡尺或者罗纹测微计进行测量。

罗纹数是指单位长度中罗纹的数量，常用罗纹规进行测量。

罗纹长是指罗纹的有效长度，常用罗纹规或者测微计进行测量。

4. NPT标准罗纹的应用范围NPT标准罗纹广泛应用于管道连接和密封领域。

常见的应用包括石油、天然气、化工、航空航天、船舶、汽车等行业。

NPT罗纹具有良好的密封性能和可靠的连接性，适合于高温、高压和腐蚀性介质的工作环境。

5. NPT标准罗纹的优缺点NPT标准罗纹的优点是安装方便、拆卸容易，具有良好的密封性能。

其缺点是罗纹连接需要使用密封胶或者垫片来增加密封性，不适合于高精度要求的场合。

总结：NPT标准罗纹是一种常见的管道连接罗纹标准，具有圆锥形状、60度罗纹角度和逐渐变小的罗纹顶部和底部直径。

其尺寸根据管道直径和罗纹数来确定，常见尺寸有1/8"、1/4"、3/8"等。

NPT螺纹以及检测方法详解
NPT是一种常见的螺纹连接方式，主要用于管道连接和阀门连接等领域。

NPT螺纹是一种圆锥度为1:16的管螺纹，它是一种自密封螺纹，即在连接时可以通过螺纹之间的压力密封实现不漏气、不漏液。

在NPT螺纹中，N表示国家(National)，P表示螺纹的外径，T表示螺纹的类型，即锥度为1:16
NPT螺纹的特点之一是它具有承压能力强、密封可靠的优点，可以承受高压和高温的工作环境。

NPT螺纹连接时需要适当的锁紧力，以确保其密封性能。

另外，NPT螺纹具有容错性较强的特点，可以容忍一定的螺纹误差。

1.外观检验：外观检验是最基本的检测方法，通过目视观察螺纹表面是否光滑、无裂纹、无破损、无焊渣等缺陷。

2.量具检测：使用螺纹量规或螺纹测微仪等量具对螺纹的尺寸进行测量，包括螺纹的公称直径、螺距、公差等。

3.光学显微镜检测：利用光学显微镜观察螺纹表面的微观形貌，检测螺纹的粗糙度、螺纹山谷的深度、螺纹峰的高度等。

4.影像检测：利用影像设备对螺纹进行图像采集和处理，利用计算机软件进行图像分析，检测螺纹的形状、尺寸、缺陷等。

5.超声波检测：利用超声波技术对螺纹进行无损检测，通过检测超声波在螺纹中的传播速度和衰减程度来评估螺纹的质量。

6.磁粉检测：利用磁粉检测技术对螺纹进行检测，通过在螺纹表面涂上磁粉，并在磁场作用下观察磁粉的分布情况，以检测螺纹的表面缺陷。

总的来说，NPT螺纹的检测方法包括外观检验、量具检测、光学显微镜检测、影像检测、超声波检测和磁粉检测等多种方法，可以从不同的角度对螺纹进行评估和检测。

这些方法结合使用可以提高螺纹连接的质量和可靠性，确保其在工作条件下的密封性能和承压能力。

美标npt螺纹标准NPT螺纹是美国国家标准管螺纹（National Pipe Thread）的简称，是一种常见的管螺纹标准，被广泛应用于液压和气动系统中。

NPT螺纹具有圆锥形设计，其主要特点是螺纹之间的密封面积较大，因此能够提供较好的密封效果。

本文将对美标NPT螺纹标准进行详细介绍，包括其标准规范、特点、应用范围等内容，希望能够对读者有所帮助。

美标NPT螺纹标准是由美国国家标准协会（ANSI）制定的，其主要规范包括ANSI/ASME B1.20.1和ASME B1.20.3。

其中，ANSI/ASME B1.20.1规定了NPT螺纹的基本尺寸、螺距、螺纹角度等参数，而ASME B1.20.3则规定了NPT螺纹的加工要求和检测方法。

这些标准的制定旨在保证NPT螺纹的互换性和密封性能，从而确保其在工程领域的可靠应用。

NPT螺纹的特点主要体现在其设计结构和密封原理上。

首先，NPT螺纹的螺纹角度为60度，螺距较小，这使得其在连接时能够快速、方便地旋入，并且具有较好的连接紧固性。

其次，NPT螺纹的密封原理是依靠螺纹间的金属密封面和螺纹间的压紧作用，因此能够提供可靠的密封效果。

另外，NPT螺纹还具有耐高压、耐腐蚀的特点，适用于液压和气动系统中的高压密封场合。

在实际应用中，NPT螺纹广泛用于液压和气动系统的连接中，包括管件、阀门、接头等部件。

其主要优势在于安装方便、紧固可靠、密封性能好，因此受到了工程领域的青睐。

此外，NPT螺纹还常用于一些特殊材料或特殊工艺要求的管路系统中，例如不锈钢管、高温高压管路等。

总的来说，美标NPT螺纹标准是一种成熟、可靠的管螺纹标准，其设计合理、密封性能好、适用范围广。

在工程实践中，合理应用NPT螺纹能够提高管路系统的安全性和可靠性，为工程建设提供了有力的支持。

希望本文对NPT螺纹标准有所了解的读者有所帮助，谢谢阅读！。

NPT内六角螺塞标准一、范围本标准规定了NPT内六角螺塞的尺寸、材料、机械性能、表面处理、试验方法、检验规则、标志、包装、运输和贮存等方面的要求。

本标准适用于内六角螺塞的设计、生产、检验和使用。

二、尺寸1. 螺塞的尺寸应符合附图1的规定。

2. 螺纹规格应符合附表1的规定。

三、材料1. 螺塞应采用符合ASTM A320标准的材料。

2. 材料应具有抗腐蚀性能，并应符合相关标准的要求。

四、机械性能1. 螺塞应具有足够的强度和硬度，以承受正常的使用压力和应力。

2. 螺塞应具有良好的耐磨性和抗疲劳性能。

3. 螺塞应具有抗腐蚀性能，并应符合相关标准的要求。

五、表面处理1. 螺塞表面应进行防锈处理，以防止锈蚀。

2. 螺塞表面应进行涂层处理，以提高防腐性能。

六、试验方法1. 尺寸检验：采用卡尺、千分尺等测量工具对螺塞的尺寸进行测量，并比较是否符合标准要求。

2. 机械性能试验：按照ASTM A320标准进行拉伸试验、冲击试验和硬度试验，以确定材料的机械性能。

3. 表面处理检验：采用外观检查、划痕试验等方法对螺塞的表面处理效果进行检查。

4. 耐腐蚀性能试验：采用浸泡试验、盐雾试验等方法对螺塞的耐腐蚀性能进行检测。

七、检验规则1. 每批次抽样数量不应少于2%，且不应少于2个。

2. 对于关键尺寸和机械性能指标，应进行逐个检验。

3. 对于表面处理和耐腐蚀性能，应进行抽样检验，且抽样比例不应低于2%。

4. 对于不合格品，应进行返工或报废处理。

5. 对于批量不合格的产品，应进行全数检验，并对不合格品进行处理。

6. 对于连续生产的产品，应定期进行质量抽查，以确保产品质量稳定。
