空调冷却水系统管道的清晰与钝化预膜方案

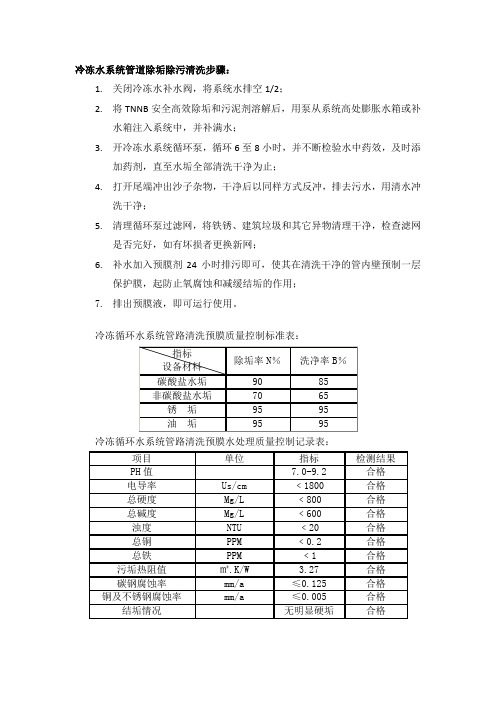

冷冻水系统管道除垢除污清洗步骤：
1.关闭冷冻水补水阀，将系统水排空1/2；
2.将TNNB安全高效除垢和污泥剂溶解后，用泵从系统高处膨胀水箱或补
水箱注入系统中，并补满水；
3.开冷冻水系统循环泵，循环6至8小时，并不断检验水中药效，及时添
加药剂，直至水垢全部清洗干净为止；
4.打开尾端冲出沙子杂物，干净后以同样方式反冲，排去污水，用清水冲
洗干净；
5.清理循环泵过滤网，将铁锈、建筑垃圾和其它异物清理干净，检查滤网
是否完好，如有坏损者更换新网；
6.补水加入预膜剂24小时排污即可，使其在清洗干净的管内壁预制一层
保护膜，起防止氧腐蚀和减缓结垢的作用；
7.排出预膜液，即可运行使用。

冷冻循环水系统管路清洗预膜质量控制标准表：
冷冻循环水系统管路清洗预膜水处理质量控制记录表：。

冷却循环水预处理（预膜）方案一、预处理的目的良好的预处理和冷却水系统的开工对处理方案的成功非常重要。

所有的冷却水系统应在开工前清洗并预膜，一个良好的预处理方案可以带来以下好处： •延长设备寿命，附着在金属表面的钝化膜使闪蚀降低至最低程度并使缓蚀剂均匀分布在系统内表面。

•通过使油污和其它一些污染物清除来使生产能力得到最大程度的发挥。

在清洗和预膜阶段需要分析清洗预膜控制指标，包括铁离子、磷酸盐、pH 值和钙离子等。

并通过监测挂片效果和水质等方法来判断预膜的工作进程。

二、预处理程序系统清洗预膜过程步骤如下：1，系统冲洗 第一步：人工清扫在确认循环水系统各管线已经连通后，对冷却水塔进行彻底清理。

如有可能，进入地下管道进行清理，尽可能将一些杂质物用机械的方法清理干净。

如果地下管道进行封水保护，则不必要冲洗。

第二步：系统水冲洗清洗清洗主要是去除系统内的泥沙、杂质及金属表面的污垢及大部分浮锈，为后续的化学清洗和预膜及后续运行提高良好的条件。

首次冲洗1. 在人工清理后，开始系统注水，至90%~100%水池高液位。

2.对于精密的仪表可以考虑暂时不安装。

3.安装临时旁通或隔开换热器，开启循环泵，达到正常运行时所需循环量，开始运行。

4.循环水回水禁止返塔，以防止大量的泥沙在填料中沉积。

5.在系统循环期间，检查是否有泄漏点，并做好标识在系统排水后进行消漏。

6.四小时检测一次回水的浊度，当浊度不再明显上升时，排空系统内所有的水。

再次冲洗1.首次冲洗时发现的漏点捕捉完毕。

2.清除冷却水水塔塔盘内所有杂物并确保冷却塔上方分布水孔的畅通。

必要时可使用高压水枪清洗冷却塔塔盘。

3.将水塔的水加至90%~100%水池高液位。

4.开启循环泵，达到正常运行时所需循环量5.系统开始再次冲洗。

开始循环时将通过旁通，水不过换热器，如果水质条件较好，则开始将水通过换热器，对换热器进行冲洗。

6. 运行4小时后，4小时/次检测回水的浊度，当浊度不再明显上升时，开启最大排污量，开始置换。

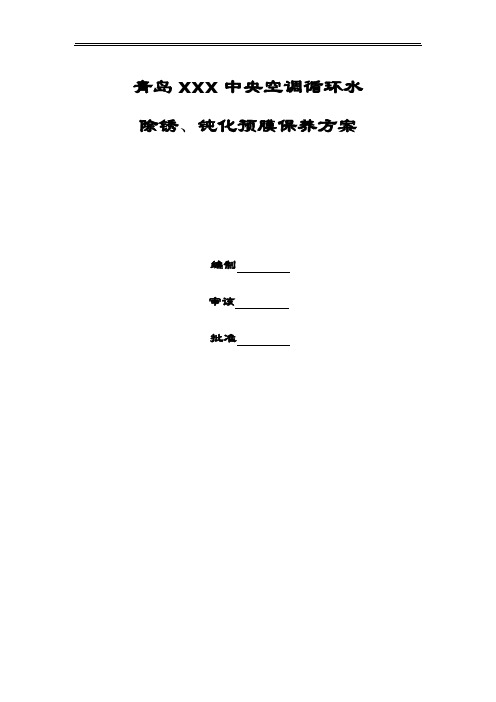

青岛xxx中央空调循环水除锈、钝化预膜保养方案编制审该批准在我国各个城市的楼宇中，已将中央空调系统维护保养纳入预算计划，进行及时清洗和消毒，以此来降低运行成本和改善空调制冷(或制热)效果。

但通风系统由于其隐蔽性，尚未引起大家足够重视，然而事实上，大楼疾病综合症正是空调通风系统的细菌、污物不及时保洁消毒引起的。

风管内的积尘一旦被人体吸入，很容易引起肺组织细胞损伤，还可作为生物病原体和化学毒素的载体在空气中传播，导致人群感染和中毒，危害人们的身体健康。

非典虐情，催生出我国清洗行业第一个国家强制性标准《空调通风系统清洗规范》(GB1920—2003)足以说明此问题严重性。

按照国际惯例，中央空调每年都必须科学维护保养一次，否则就会出现生物粘泥堵塞，从而影响中央空调制冷、制热效果，浪费能源，增加维修费用。

①、清除系统内污垢和生物粘泥，避免高压运行、超压停机现象．保证系统正常运行，提高运转效率，改善空调运行效果。

②、保护金属和冷却塔填料，降低设备腐蚀，延长设备使用寿命。

③、节约能源，降低运行成本，节电率达15％一25％。

④、节约维修费用，带来潜在效益。

⑤、改善工作环境。

一、方案编制依据及案例：1、本方案依据《工业设备化学清洗质量标准》（化工部行业标准）编制。

2、设备概况：新安装设备，现需做除锈，钝化预膜维护。

二、中央空调循环水系统清洗除锈目的由于生产到安装设备需要很长一段时间，新安装的中央空调循环水系统金属管壁上容易产生铁锈，在安装好的中央空调循环水系统中较易附着于金属管壁和风机盘管上。

而厌氧菌类非常容易在这种环境中生长、繁殖，会分泌出大量的粘液，像粘合剂一样附着在管壁上，形成生物粘泥，除了造成换热效率下降、引起腐蚀外，还会使循环水的流量减少，最终导致房间内制冷效果降低。

因此对中央空调循环水系统进行除锈处理是解决问题、和腐蚀隐患的必要步骤，去除这些铁锈才能恢复机组设计最佳效能，保障系统长期安全稳定运行，同时节约能耗。

冷却水系统化学清洗、预膜处理技术规则
冷却水系统化学清洗、预膜处理技术规则包括以下步骤：
1. 分析冷却水系统的水质状况，确定化学清洗和预膜处理的需求和目的。

2. 做好安全措施，清空冷却塔、冷却器和管道等设备，准备清洗和处理所需的化学品和工具。

3. 对冷却水系统进行化学清洗。

首先，使用酸碱清洗剂清除管道、冷却塔和冷却器内壁的沉积物和污垢，并冲洗干净。

然后，再使用缓蚀剂进行中和处理，以减少酸碱对管道和设备的腐蚀损害。

4. 进行预膜处理。

预膜处理可以防止冷却水中的溶解氧和氯离子对金属设备造成腐蚀，同时提高金属表面的抗腐蚀性。

预膜处理一般采用化学方法，如使用稳定剂和缓蚀剂对金属表面进行处理。

5. 进行清洗后的中性化处理。

在进行清洗和处理后，需要对冷却水系统进行中性化处理，以恢复系统的pH值和水质平衡。

6. 维护和监测。

完成清洗和处理后，需要对冷却水系统进行维护和监测，以确保清洗和处理的效果持久。

维护和监测包括定期清洗、检测水质和监测水流量等工作。

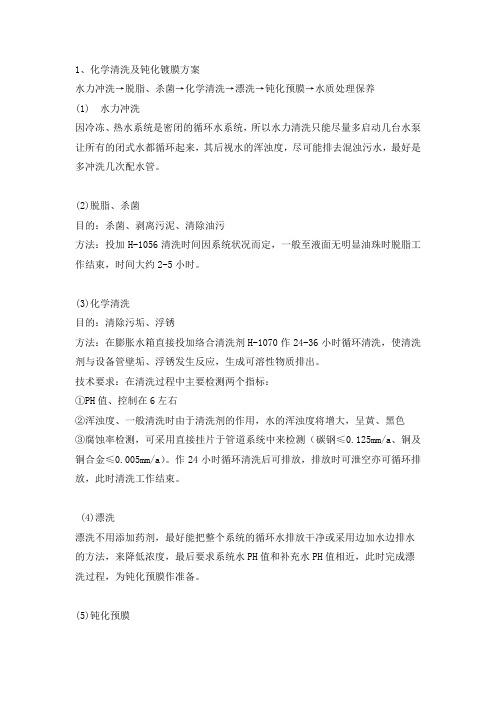

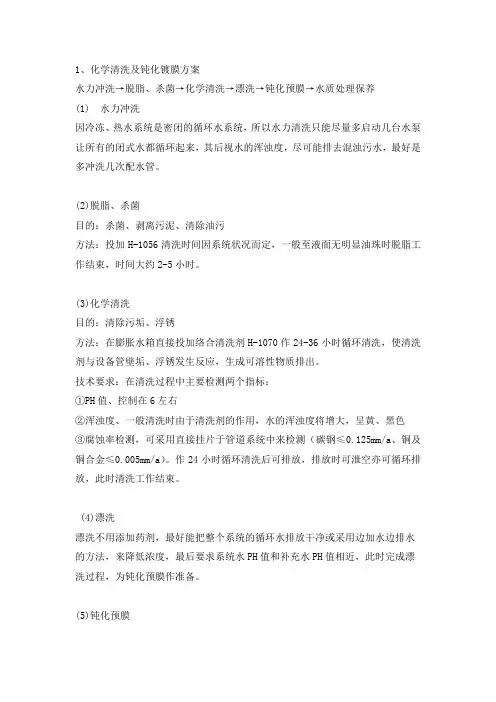

1、化学清洗及钝化镀膜方案水力冲洗→脱脂、杀菌→化学清洗→漂洗→钝化预膜→水质处理保养(1) 水力冲洗因冷冻、热水系统是密闭的循环水系统，所以水力清洗只能尽量多启动几台水泵让所有的闭式水都循环起来，其后视水的浑浊度，尽可能排去混浊污水，最好是多冲洗几次配水管。

(2)脱脂、杀菌目的：杀菌、剥离污泥、清除油污方法：投加H-1056清洗时间因系统状况而定，一般至液面无明显油珠时脱脂工作结束，时间大约2-5小时。

(3)化学清洗目的：清除污垢、浮锈方法：在膨胀水箱直接投加络合清洗剂H-1070作24-36小时循环清洗，使清洗剂与设备管壁垢、浮锈发生反应，生成可溶性物质排出。

技术要求：在清洗过程中主要检测两个指标：①PH值、控制在6左右②浑浊度、一般清洗时由于清洗剂的作用，水的浑浊度将增大，呈黄、黑色③腐蚀率检测，可采用直接挂片于管道系统中来检测（碳钢≤0.125mm/a、铜及铜合金≤0.005mm/a）。

作24小时循环清洗后可排放，排放时可泄空亦可循环排放，此时清洗工作结束。

(4)漂洗漂洗不用添加药剂，最好能把整个系统的循环水排放干净或采用边加水边排水的方法，来降低浓度，最后要求系统水PH值和补充水PH值相近，此时完成漂洗过程，为钝化预膜作准备。

(5)钝化预膜目的：管壁上形成分子膜，防止腐蚀方法：在膨胀水箱投加H-1072、预膜强化剂H-1045一般在系统内循环36-48个小时即可。

(6)日常水质处理在完成管路的钝化预膜工程后，经检测确定系统水质达标，即进入正常的运行保养阶段，此时需一次性添加足够量的缓蚀阻垢剂H-8800，使用浓度为2000-3000 mg/L.进入稳定处理阶段时，应根据检测结果和补充水量确定缓蚀阻垢剂H-8800投加量。

水处理系列药剂型号H-1070：络合清洗剂H-1056:分散剥离剂H-1072:络合钝化预膜剂H-1045:预膜强化剂H-8800:密闭及冷冻系统缓蚀阻垢剂H-2011:锅炉水缓蚀阻垢剂。

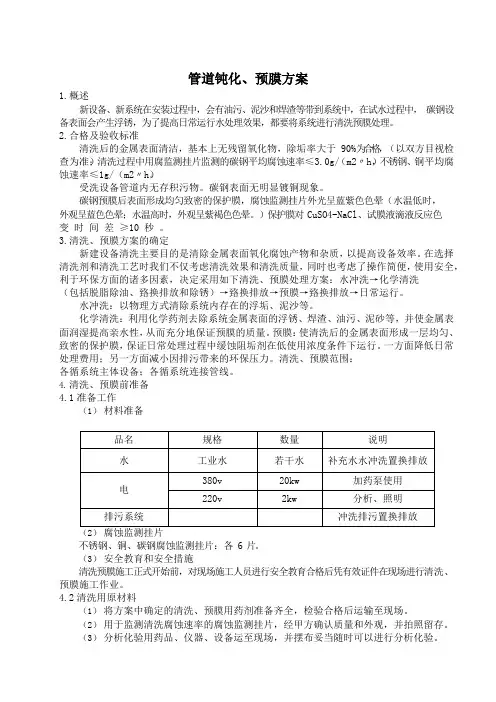

管道钝化、预膜方案1.概述新设备、新系统在安装过程中，会有油污、泥沙和焊渣等带到系统中，在试水过程中，碳钢设备表面会产生浮锈，为了提高日常运行水处理效果，都要将系统进行清洗预膜处理。

2.合格及验收标准清洗后的金属表面清洁，基本上无残留氧化物，除垢率大于 90%为合格，（以双方目视检，不锈钢、铜平均腐；清洗过程中用腐监测挂片监测的碳钢平均腐蚀速率≤3.0g/（m2〃h）查为准）。

蚀速率≤1g/（m2〃h）受洗设备管道内无存积污物。

碳钢表面无明显镀铜现象。

碳钢预膜后表面形成均匀致密的保护膜，腐蚀监测挂片外光呈蓝紫色色晕（水温低时，外观呈蓝色色晕；水温高时，外观呈紫褐色色晕。

）保护膜对 CuSO4-NaCl、试膜液滴液反应色变时间差≥10 秒。

3.清洗、预膜方案的确定新建设备清洗主要目的是清除金属表面氧化腐蚀产物和杂质，以提高设备效率。

在选择清洗剂和清洗工艺时我们不仅考虑清洗效果和清洗质量，同时也考虑了操作简便，使用安全，利于环保方面的诸多因素，决定采用如下清洗、预膜处理方案：水冲洗→化学清洗（包括脱脂除油、臵换排放和除锈）→臵换排放→预膜→臵换排放→日常运行。

水冲洗：以物理方式清除系统内存在的浮垢、泥沙等。

化学清洗：利用化学药剂去除系统金属表面的浮锈、焊渣、油污、泥砂等，并使金属表面润湿提高亲水性，从而充分地保证预膜的质量。

预膜：使清洗后的金属表面形成一层均匀、致密的保护膜，保证日常处理过程中缓蚀阻垢剂在低使用浓度条件下运行。

一方面降低日常处理费用；另一方面减小因排污带来的环保压力。

清洗、预膜范围：各循系统主体设备；各循系统连接管线。

4.清洗、预膜前准备4.1准备工作（1）材料准备（2）不锈钢、铜、碳钢腐蚀监测挂片：各 6 片。

（3）安全教育和安全措施清洗预膜施工正式开始前，对现场施工人员进行安全教育合格后凭有效证件在现场进行清洗、预膜施工作业。

4.2清洗用原材料（1）将方案中确定的清洗、预膜用药剂准备齐全，检验合格后运输至现场。

冷却水处理系统的清洗、预膜和正常运行管理（2）一、预膜的目的冷却水循环系统内设备和管道经化学清洗后，金属的本体裸露出来，很容易在水中溶解氧等的作用下再发生腐蚀；为了保证正常运行时缓蚀阻垢剂的补膜、修膜作用，应进行预膜处理。

通过预膜剂的作用，使金属表面形成一层致密均匀的保护膜，从而使金属免于腐蚀。

二、保护膜的性质膜的组成与所使用的预膜剂性质有关，一般有以下三类：预膜剂性质特点铬酸盐、亚硝酸盐氧化型膜致密，薄，与金属表面结合牢固，防腐效果好。

如γ-Fe2O3。

聚磷酸盐、硅酸盐、杂环化合物沉积型膜质地多孔，较厚，须控制沉积速度。

胺类吸附型膜结合性较差，较少使用。

膜的特点要求薄、均匀、致密。

薄的保护膜不至于影响换热效果（涂料太厚）；良好的均匀性不至于引起腐蚀；保护膜的致密性与膜的牢固性有关。

1．氧化型膜：是以缓蚀剂本身作氧化剂使金属表面形成钝态的氧化膜。

如铬酸盐本身就具有氧化性，在中性水溶液中，可将铁氧化成γ-Fe2O32Fe + 2Na2CrO4 + 2H2O → Fe2O3 + Cr2O3 + 4NaOH一般来讲，氧化性的缓蚀预膜剂有一定的毒性，常用于密闭系统的处理。

2．沉淀型膜：可由缓蚀剂的相互作用，也可由缓蚀剂与腐蚀介质中的金属离子反应形成。

一般此种膜的厚度可达几百至一千埃。

聚磷酸盐是阴离子型缓蚀剂，它与钙离子结合形成一个带正电荷的聚磷酸钙络合离子（Na2Ca2P4O6），以胶溶状态存在于水中，另一方面，阳极反应产生的亚铁离子向阴极扩散，产生一定的腐蚀电流。

当带正电荷的聚磷酸钙络合离子到达表面区域时，可再与亚铁离子络和，生成以聚磷酸钙铁为主要成分的络和离子，依靠腐蚀电流电沉积于阴极表面形成沉淀膜。

这种膜具有一定的致密性。

而聚磷酸盐等则用于敞开系统，使用广泛。

锌盐会在水中形成Zn(OH)2沉积：在阴极： O2 + 2H2O + 4e —→ 4OH-Zn2+ + 2OH- —→ Zn(OH)2它还会因正磷酸盐的存在，产生磷酸锌沉淀而起到缓蚀作用。

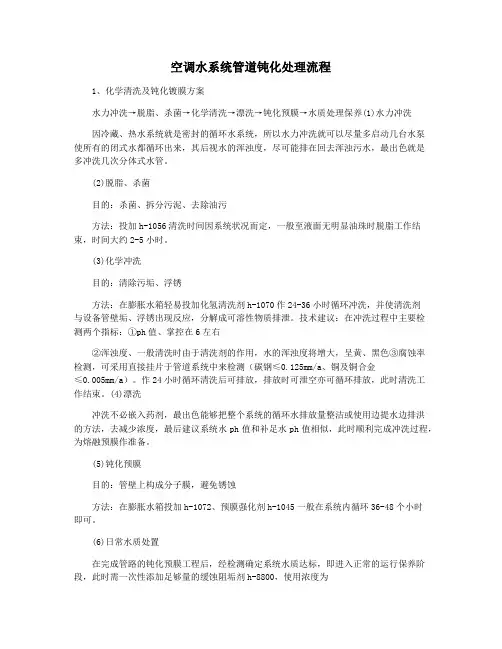

空调水系统管道钝化处理流程1、化学清洗及钝化镀膜方案水力冲洗→脱脂、杀菌→化学清洗→漂洗→钝化预膜→水质处理保养(1)水力冲洗因冷藏、热水系统就是密封的循环水系统，所以水力冲洗就可以尽量多启动几台水泵使所有的闭式水都循环出来，其后视水的浑浊度，尽可能排在回去浑浊污水，最出色就是多冲洗几次分体式水管。

(2)脱脂、杀菌目的：杀菌、拆分污泥、去除油污方法：投加h-1056清洗时间因系统状况而定，一般至液面无明显油珠时脱脂工作结束，时间大约2-5小时。

(3)化学冲洗目的：清除污垢、浮锈方法：在膨胀水箱轻易投加化氢清洗剂h-1070作24-36小时循环冲洗，并使清洗剂与设备管壁垢、浮锈出现反应，分解成可溶性物质排泄。

技术建议：在冲洗过程中主要检测两个指标：①ph值、掌控在6左右②浑浊度、一般清洗时由于清洗剂的作用，水的浑浊度将增大，呈黄、黑色③腐蚀率检测，可采用直接挂片于管道系统中来检测（碳钢≤0.125mm/a、铜及铜合金≤0.005mm/a）。

作24小时循环清洗后可排放，排放时可泄空亦可循环排放，此时清洗工作结束。

(4)漂洗冲洗不必嵌入药剂，最出色能够把整个系统的循环水排放量整洁或使用边提水边排洪的方法，去减少浓度，最后建议系统水ph值和补足水ph值相似，此时顺利完成冲洗过程，为熔融预膜作准备。

(5)钝化预膜目的：管壁上构成分子膜，避免锈蚀方法：在膨胀水箱投加h-1072、预膜强化剂h-1045一般在系统内循环36-48个小时即可。

(6)日常水质处置在完成管路的钝化预膜工程后，经检测确定系统水质达标，即进入正常的运行保养阶段，此时需一次性添加足够量的缓蚀阻垢剂h-8800，使用浓度为2000-3000mg/l.步入平衡处置阶段时，应当根据检测结果和补足水量确认水杨酸甲酯阻垢剂h-8800投加量。

水处理系列药剂型号h-1070：络合清洗剂h-1056:分散剥离剂h-1072:络合钝化预膜剂h-1045:预膜强化剂h-8800:密封及冷藏系统水杨酸甲酯阻垢剂h-2021:锅炉水水杨酸甲酯阻垢剂。

冷却塔清洗水处理方案空调冷却水系统管道的清晰与钝化预膜方案一.中央空调冷却水系统的清洗1. 清洗冷却塔，将冷却塔的沉积物、青苔、水垢彻底清除。

2. 从冷却塔投KNJ-343加杀菌灭藻剂及KNJ-6高级清洗剂和LW-5广谱清洗蚀剂，控制PH值在5.5～6.0之间，清洗剂浓度为200mg/L。

启动水泵进行杀菌灭藻、除锈垢清洗处理。

根据此次清洗为带机不停车清洗以及机组运行的具体情况，为保证冷凝器铜管的绝对安全，清洗剂使用浓度较低，应循环清洗5天。

3. 循环清洗5天后，打开冷却塔快速补水阀进行快速补水，打开系统最低点排污阀进行循环放水排污，直至排污阀出清水为止。

4. 取样化验，确认清洗结果，水质合格后进行下一步钝化预膜处理。

二.中央空调冷却水系统的预膜1. 经过化学清洗的系统管道金属表面处于活化状态，清洗必须进行预膜处理。

预膜处理是通过高分子络合物使金属表面形成一种耐腐蚀的化学、物理吸附膜和络合膜，使管道内壁金属表面不受腐蚀。

2. 钝化预膜处理方法3. 从冷却塔投加KHF—209PH调节剂，将系统水的PH值调节至6.5～9.0。

4. 水质调节好后，从冷却塔投加KF-203钝化预膜剂，启动水泵循环，根据情况循环48～74小时。

5. 投加KNJ-341阻垢缓蚀剂、KNJ-342复合水质稳定剂，将系统循环水的PH 值调整至7.0～9.2进入日常运行。

6.7. 清洗剂、缓蚀剂和杀菌剂的组成和使用浓度KNJ-65高级清洗剂主要成分：柠檬酸、氨基磺酸、乙二胺司乙酸二钠（EDTA二钠）、非离子表面活性剂。

使用浓度：200mg/LKNJ-343杀菌灭藻剂主要成分：十四烷基二甲基苄基氯化铵使用浓度：200mg/L广谱清洗缓蚀剂主要成分：苯丙三啖唑、硫脲使用浓度：100mg/L三、清洗冷却水塔操作规程1. 通知甲方将要清洗的冷却塔的风扇、循环泵关闭、并给予接电。

2. 将冷却塔进、出水阀、塔连通管阀门、补水阀关闭，打开排污阀、进行放水排污。
