机电接口技术综合练习题

机电接口技术填空题1、常用接口的分类方法有：按变换和调整功能的特征分类和根据接口输入—输出的性质分类。

2、所谓集成稳压器，就是用半导体工艺和薄膜工艺将稳压电路中的二极管、三极管、电阻、电容等元件制作在同一半导体或绝缘基片上，形成具有稳压功能的集成电路。

3、工业生产中的干扰一般以脉冲的形式进入控制系统，干扰窜入系统的渠道主要有三条：即空间干扰(场干扰)、过程通道干扰、供电系统干扰。

4、信号隔离是抵抗外界干扰的一个必要而有效手段，它可以实现以下两个功能：隔断外界的共模电压和隔断从外界串引进来的电磁干扰。

5、光电隔离是由光电耦合器件来完成。

6、光电耦合器件根据受光元件的不同可分为晶体管输出型和晶闸管输出型两类，但从隔离方法的角度来看都是一样的，即通过电——光——电这种转换。

7、固态继电器根据使用场合分为交流型和直流型两类，它们分别在交流或直流电源上做负载开关。

8、固态继电器按触发形式可分为过零触发型固态继电器和随机导通型固态继电器。

9、PID调节器由比例、积分和微分三部分组成。

10、机电系统中常用的功率器件有晶闸管、晶体管和功率场效应晶体管。

11、直流电动机是一种将直流电转换为机械能的装置，它的最大优点是调速性能好，可以在宽广的范围内实现无级调速。

12、改变电动机电枢电压是常用的直流他励电动机的调速方法。

13、基本驱动控制电路包括不可逆PWM变换器和可逆PWM变换器。

14、步进电机的驱动电路包括单电压电路、双电压电路、斩波电路、调频调压电路、细分功放电路等。

15、步进电机的环形分配器有硬件和软件两种方式。

问答题1、机电接口技术的作用有哪些？答：信号处理接口、信号隔离接口、调节器与滤波器、功率驱动电路、电机驱动控制电路。

2、接地设计的目的是什么？答：①消除各电路电流流经一公共地线阻抗时所产生的噪声电压；②避免磁场和地电位差的影响，即不使其形成地环路，如果接地方式处理不好，就会形成地环路，造成噪声耦合。

3、信号隔离的目的和实质是什么？如何？答：信号隔离的目的在于从电路上把干扰源和易受干扰的部分隔离开来，使测控装置与现场仅保持信号联系，而不直接发生电的联系。

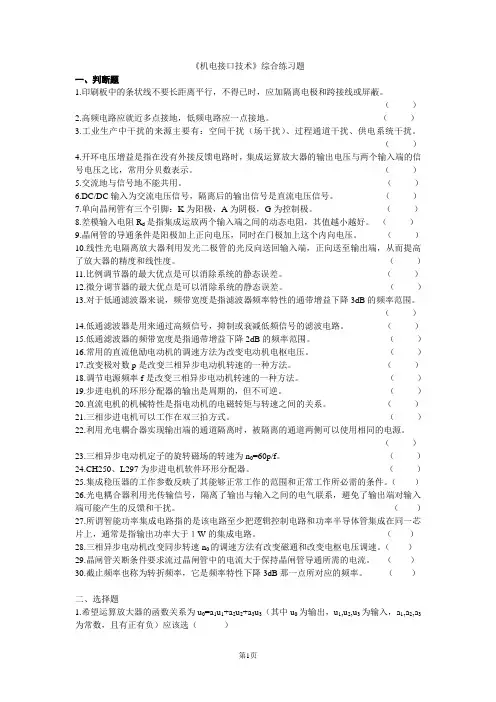

《机电接口技术》综合练习题一、判断题1.印刷板中的条状线不要长距离平行，不得已时，应加隔离电极和跨接线或屏蔽。

（）2.高频电路应就近多点接地，低频电路应一点接地。

（）3.工业生产中干扰的来源主要有：空间干扰（场干扰）、过程通道干扰、供电系统干扰。

（）4.开环电压增益是指在没有外接反馈电路时，集成运算放大器的输出电压与两个输入端的信号电压之比，常用分贝数表示。

（）5.交流地与信号地不能共用。

（）6.DC/DC输入为交流电压信号，隔离后的输出信号是直流电压信号。

（）7.单向晶闸管有三个引脚：K为阳极，A为阴极，G为控制极。

（）8.差模输入电阻R d是指集成运放两个输入端之间的动态电阻，其值越小越好。

（）9.晶闸管的导通条件是阳极加上正向电压，同时在门极加上这个内向电压。

（）10.线性光电隔离放大器利用发光二极管的光反向送回输入端，正向送至输出端，从而提高了放大器的精度和线性度。

（）11.比例调节器的最大优点是可以消除系统的静态误差。

（）12.微分调节器的最大优点是可以消除系统的静态误差。

（）13.对于低通滤波器来说，频带宽度是指滤波器频率特性的通带增益下降3dB的频率范围。

（）14.低通滤波器是用来通过高频信号，抑制或衰减低频信号的滤波电路。

（）15.低通滤波器的频带宽度是指通带增益下降2dB的频率范围。

（）16.常用的直流他励电动机的调速方法为改变电动机电枢电压。

（）17.改变极对数p是改变三相异步电动机转速的一种方法。

（）18.调节电源频率f是改变三相异步电动机转速的一种方法。

（）19.步进电机的环形分配器的输出是周期的，但不可逆。

（）20.直流电机的机械特性是指电动机的电磁转矩与转速之间的关系。

（）21.三相步进电机可以工作在双三拍方式。

（）22.利用光电耦合器实现输出端的通道隔离时，被隔离的通道两侧可以使用相同的电源。

（）23.三相异步电动机定子的旋转磁场的转速为n0=60p/f。

（）24.CH250、L297为步进电机软件环形分配器。

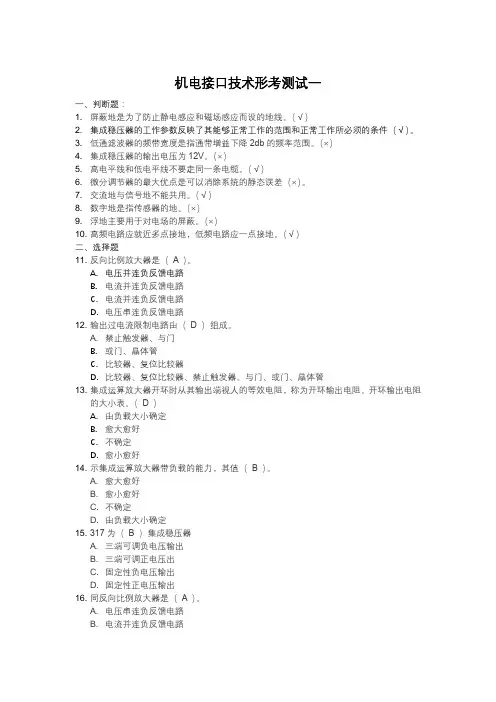

机电接口技术形考测试一一、判断题：1. 屏蔽地是为了防止静电感应和磁场感应而设的地线。

（√）2. 集成稳压器的工作参数反映了其能够正常工作的范围和正常工作所必须的条件（√）。

3. 低通滤波器的频带宽度是指通带增益下降2db的频率范围。

（×）4. 集成稳压器的输出电压为12V。

（×）5. 高电平线和低电平线不要走同一条电缆。

（√）6. 微分调节器的最大优点是可以消除系统的静态误差（×）。

7. 交流地与信号地不能共用。

（√）8. 数字地是指传感器的地。

（×）9. 浮地主要用于对电场的屏蔽。

（×）10. 高频电路应就近多点接地，低频电路应一点接地。

（√）二、选择题11. 反向比例放大器是（A ）。

A.电压并连负反馈电路B.电流并连负反馈电路C.电流并连负反馈电路D.电压串连负反馈电路12. 输出过电流限制电路由（D ）组成。

A. 禁止触发器、与门B.或门、晶体管C.比较器、复位比较器D.比较器、复位比较器、禁止触发器、与门、或门、晶体管13. 集成运算放大器开环时从其输出端视人的等效电阻，称为开环输出电阻。

开环输出电阻的大小表。

（D ）A.由负载大小确定B.愈大愈好C.不确定D.愈小愈好14. 示集成运算放大器带负载的能力，其值（B ）。

A. 愈大愈好B. 愈小愈好C. 不确定D. 由负载大小确定15. 317为（B ）集成稳压器A. 三端可调负电压输出B. 三端可调正电压出C. 固定性负电压输出D. 固定性正电压输出16. 同反向比例放大器是（A ）。

A. 电压串连负反馈电路B. 电流并连负反馈电路C. 电流并连负反馈电路D. 电压并连负反馈电路17. 集成稳压器的功能是将非稳定直流电压变换成稳定直流电压，（A ）稳压器的效率最高。

A.开关型型稳压器B.以上3种效率都高C.并联型稳压器D.串联型稳压器18. 7800系列集成稳压器实现的功能是将一个未经稳压的直流电压变成一个稳定的直流电压，其（B ）A. 输出电压一般为8—24B. 输入电压一般为8—24C. 输入电压一般为32—64D. 输出电压一般为32—6419. 工作在线性区的理想运算放大器，利用其理想化参数，可以导出两条关于输人端的重要结论是（C ）。

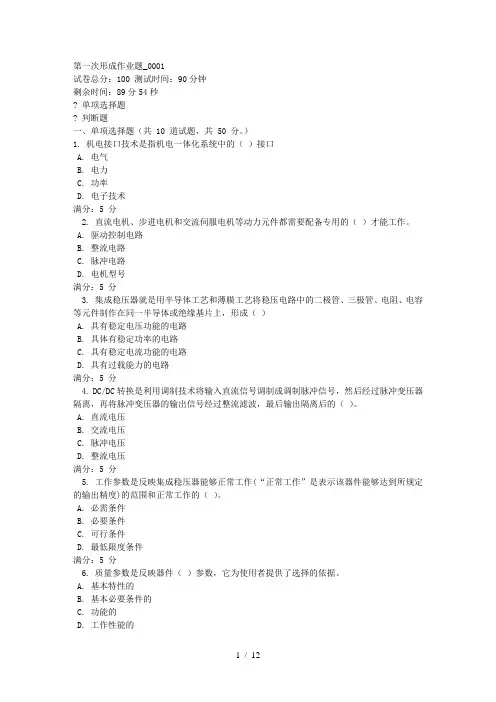

第一次形成作业题_0001试卷总分：100 测试时间：90分钟剩余时间：89分54秒? 单项选择题? 判断题一、单项选择题（共 10 道试题，共 50 分。

）1. 机电接口技术是指机电一体化系统中的（）接口A. 电气B. 电力C. 功率D. 电子技术满分：5 分2. 直流电机、步进电机和交流伺服电机等动力元件都需要配备专用的（）才能工作。

A. 驱动控制电路B. 整流电路C. 脉冲电路D. 电机型号满分：5 分3. 集成稳压器就是用半导体工艺和薄膜工艺将稳压电路中的二极管、三极管、电阻、电容等元件制作在同一半导体或绝缘基片上，形成（）A. 具有稳定电压功能的电路B. 具体有稳定功率的电路C. 具有稳定电流功能的电路D. 具有过载能力的电路满分：5 分4. DC/DC转换是利用调制技术将输入直流信号调制成调制脉冲信号，然后经过脉冲变压器隔离，再将脉冲变压器的输出信号经过整流滤波，最后输出隔离后的（）。

A. 直流电压B. 交流电压C. 脉冲电压D. 整流电压满分：5 分5. 工作参数是反映集成稳压器能够正常工作(“正常工作”是表示该器件能够达到所规定的输出精度)的范围和正常工作的（）。

A. 必需条件B. 必要条件C. 可行条件D. 最低限度条件满分：5 分6. 质量参数是反映器件（）参数，它为使用者提供了选择的依据。

A. 基本特性的B. 基本必要条件的C. 功能的D. 工作性能的7.①数字地(又叫逻辑地)。

这种地作为逻辑开关网络的零电位。

②模拟地。

这种地作为A/D转换前置放大器或比较器的零电位。

当A/D转换器在获取0-50mV 这类小信号时，模拟地必须认真地对待。

否则，将会给系统带来不可估量的误差。

③功率地。

这种地为大电流网络部件的零电平。

如内存磁芯体的驱动电路、打印机电磁铁的驱动电路的地。

④信号地。

这种地通常为传感器的地。

⑤交流地。

交流50Hz地线，这种地线是噪声地。

⑥直流地。

直流电源的地线。

⑦（）地。

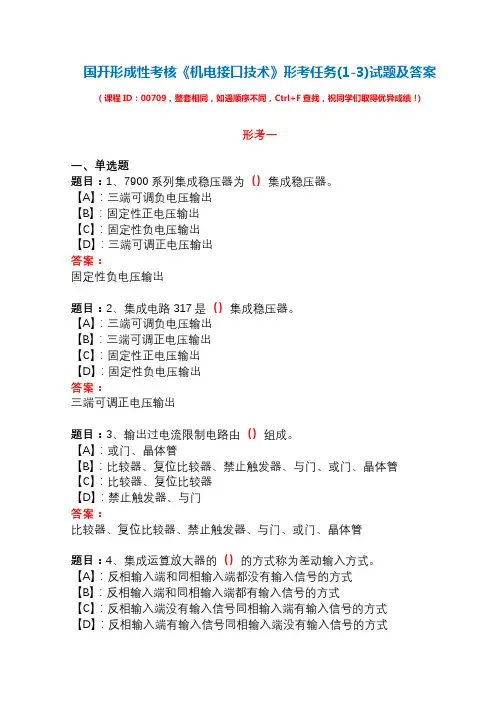

国开形成性考核《机电接口技术》形考任务(1-3)试题及答案（课程ID：00709，整套相同，如遇顺序不同，Ctrl+F查找，祝同学们取得优异成绩！）形考一一、单选题题目：1、7900系列集成稳压器为（）集成稳压器。

【A】：三端可调负电压输出【B】：固定性正电压输出【C】：固定性负电压输出【D】：三端可调正电压输出答案：固定性负电压输出题目：2、集成电路317是（）集成稳压器。

【A】：三端可调负电压输出【B】：三端可调正电压输出【C】：固定性正电压输出【D】：固定性负电压输出答案：三端可调正电压输出题目：3、输出过电流限制电路由（）组成。

【A】：或门、晶体管【B】：比较器、复位比较器、禁止触发器、与门、或门、晶体管【C】：比较器、复位比较器【D】：禁止触发器、与门答案：比较器、复位比较器、禁止触发器、与门、或门、晶体管题目：4、集成运算放大器的（）的方式称为差动输入方式。

【A】：反相输入端和同相输入端都没有输入信号的方式【B】：反相输入端和同相输入端都有输入信号的方式【C】：反相输入端没有输入信号同相输入端有输入信号的方式【D】：反相输入端有输入信号同相输入端没有输入信号的方式答案：反相输入端和同相输入端都有输入信号的方式题目：5、滤波器的截止频率定义为频率下降（）那一点所对应的频率。

【A】：2dB【B】：6dB【C】：4dB【D】：3dB答案：3dB题目：6、固态继电器（）。

【A】：有交流型和直流型两类【B】：交流型和直流型两类可以混用【C】：只有直流型【D】：只有交流型答案：有交流型和直流型两类题目：7、可以把单向晶闸管理解成由一个PNP晶体管和一个NPN晶体管结合而成。

从外特性看有（）个引脚。

【A】：2【B】：1【C】：3【D】：4答案：3题目：8、功率场效应晶体管的输出特性表示在栅源电压VCS为一定值时，（）之间的关系。

【A】：漏极电流与漏极电压【B】：源极电流与漏极电压【C】：漏极电流与漏源极电压【D】：源极电流与漏源极电压答案：漏极电流与漏源极电压题目：9、以下哪一项不属于直流电动机转子的组成部分。

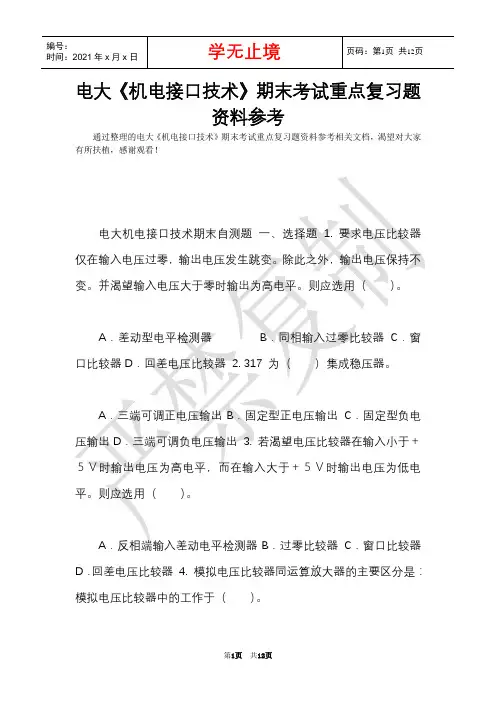

电大《机电接口技术》期末考试重点复习题资料参考通过整理的电大《机电接口技术》期末考试重点复习题资料参考相关文档，渴望对大家有所扶植，感谢观看！电大机电接口技术期末自测题一、选择题 1. 要求电压比较器仅在输入电压过零，输出电压发生跳变。

除此之外，输出电压保持不变。

并渴望输入电压大于零时输出为高电平。

则应选用（）。

A．差动型电平检测器B．同相输入过零比较器C．窗口比较器D．回差电压比较器2. 317 为（）集成稳压器。

A．三端可调正电压输出B．固定型正电压输出C．固定型负电压输出D．三端可调负电压输出3. 若渴望电压比较器在输入小于＋５Ｖ时输出电压为高电平，而在输入大于＋５Ｖ时输出电压为低电平。

则应选用（）。

A．反相端输入差动电平检测器B．过零比较器C．窗口比较器D．回差电压比较器4. 模拟电压比较器同运算放大器的主要区分是：模拟电压比较器中的工作于（）。

Ａ．开环状态B．负反馈状态Ｃ．深度负反馈状态D．高电平状态5. 单向晶闸管有三个引脚：A 、K 和G ，其中K 为（）。

Ａ．阳极B．阴极Ｃ．限制极D．门级6. AD202/AD204是基于（）原理的隔离放大器。

Ａ．变压器耦合Ｂ．光电隔离Ｃ．继电器隔离Ｄ．线性光电隔离7. 运算放大器中的（）单元用于设置各级放大电路的静态工作点。

Ａ．输入级Ｂ．输出级Ｃ．中间级Ｄ．偏置电路8. 最早出现的电动机是（）。

Ａ．直流电动机Ｂ．沟通电动机Ｃ．步进电动机Ｄ．直线电动机9. 三相异步电动机变更同步转速n0的方法是（）。

Ａ．调整转子电阻B．调整定子电压Ｃ．调整电源频率D．调整转子电压10. L290是一种( )芯片。

A．功率驱动芯片B．步进电机环形安排器C．细分电路D．转速／电压变换器二、简答题1．什么是光电耦合器件？光电耦合器件有什么特点？2．隔离的实质是什么？有哪些常用的隔离？3．SPWM的基本思想是什么？产生SPWM限制信号的方法主要有哪三种？4．常用的隔离方式有哪几种?光电隔离的特点是什么? 5．三相步进电机的工作方式哪几种?其中“单”、“双”、“拍”各是什么意思? 6．单向晶闸管的导通条件是什么？7．什么是直流电动机？它有哪些优点？8．什么是步进电机？9．环形安排器的主要功能是什么？三、分析计算题图1 1. 写出图1所示电路的传递函数。

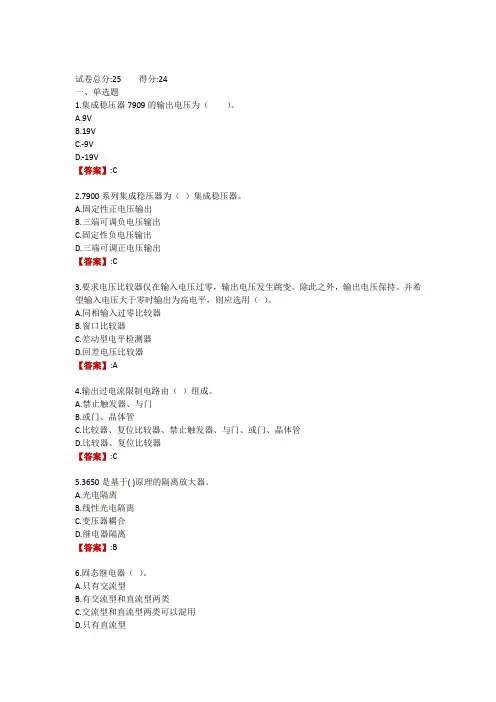

试卷总分:25 得分:24一、单选题1.集成稳压器7909的输出电压为（）。

A.9VB.19VC.-9VD.-19V【答案】:C2.7900系列集成稳压器为（）集成稳压器。

A.固定性正电压输出B.三端可调负电压输出C.固定性负电压输出D.三端可调正电压输出【答案】:C3.要求电压比较器仅在输入电压过零，输出电压发生跳变。

除此之外，输出电压保持。

并希望输入电压大于零时输出为高电平，则应选用（）。

A.同相输入过零比较器B.窗口比较器C.差动型电平检测器D.回差电压比较器【答案】:A4.输出过电流限制电路由（）组成。

A.禁止触发器、与门B.或门、晶体管C.比较器、复位比较器、禁止触发器、与门、或门、晶体管D.比较器、复位比较器【答案】:C5.3650是基于( )原理的隔离放大器。

A.光电隔离B.线性光电隔离C.变压器耦合D.继电器隔离【答案】:B6.固态继电器（）。

A.只有交流型B.有交流型和直流型两类C.交流型和直流型两类可以混用D.只有直流型7.通常当晶闸管的阳极已加上了正电压并导通的情况下，要减小晶闸管中的电流有( )种办法。

A.3B.2C.1D.4【答案】:B8.如果在电动机运行中要降低转速，则应先减小控制电压，使（）从而使平均电压降低。

A.正脉冲不变、负脉冲变宽B.正脉冲变窄、负脉冲不变C.正脉冲变窄、负脉冲变宽D.正脉冲变宽、负脉冲变窄【答案】:C9.晶闸管有（）不同形式。

A.4B.2C.3D.1【答案】:C10.步进电机可驱动的负载转矩应比最大静转矩小得多，一般为（)倍最大静转矩。

A.0.03一0.5B.0.01一0.5C.0.1一0.5D.0.3一0.5【答案】:D11.智能功率模块（IPM）指的是该电路至少把逻辑控制电路和功率半导体管集成在（）芯片上。

A.2个B.3个C.4个D.1个【答案】:D12.SLE4520是一种应用ACMOS技术制作的低功耗高频大规模三相PWM集成电路。

它是一种可编程器件，与（）微处理器或微机配合使用。

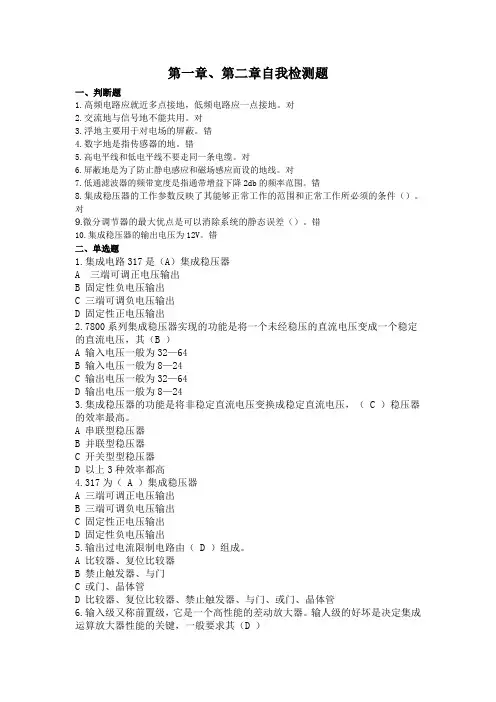

第一章、第二章自我检测题一、判断题1.高频电路应就近多点接地，低频电路应一点接地。

对2.交流地与信号地不能共用。

对3.浮地主要用于对电场的屏蔽。

错4.数字地是指传感器的地。

错5.高电平线和低电平线不要走同一条电缆。

对6.屏蔽地是为了防止静电感应和磁场感应而设的地线。

对7.低通滤波器的频带宽度是指通带增益下降2db的频率范围。

错8.集成稳压器的工作参数反映了其能够正常工作的范围和正常工作所必须的条件（）。

对9.微分调节器的最大优点是可以消除系统的静态误差（）。

错10.集成稳压器的输出电压为12V。

错二、单选题1.集成电路317是（A）集成稳压器A 三端可调正电压输出B 固定性负电压输出C 三端可调负电压输出D 固定性正电压输出2.7800系列集成稳压器实现的功能是将一个未经稳压的直流电压变成一个稳定的直流电压，其（B ）A 输入电压一般为32—64B 输入电压一般为8—24C 输出电压一般为32—64D 输出电压一般为8—243.集成稳压器的功能是将非稳定直流电压变换成稳定直流电压，（ C ）稳压器的效率最高。

A 串联型稳压器B 并联型稳压器C 开关型型稳压器D 以上3种效率都高4.317为（ A ）集成稳压器A 三端可调正电压输出B 三端可调负电压输出C 固定性正电压输出D 固定性负电压输出5.输出过电流限制电路由（ D ）组成。

A 比较器、复位比较器B 禁止触发器、与门C 或门、晶体管D 比较器、复位比较器、禁止触发器、与门、或门、晶体管6.输入级又称前置级，它是一个高性能的差动放大器。

输人级的好坏是决定集成运算放大器性能的关键，一般要求其（D ）A 输人电阻高，放大倍数大B 抑制温度漂移的能力强C 输人电压范围大，且静态电流小。

D 以上3种条件都要求7.集成运算放大器开环时从其输出端视人的等效电阻，称为开环输出电阻。

开环输出电阻的大小表示集成运算放大器带负载的能力，其值（B ）。

A 愈大愈好B 愈小愈好C 不确定D 由负载大小确定8.工作在线性区的理想运算放大器，利用其理想化参数，可以导出两条关于输人端的重要结论是（B ）。

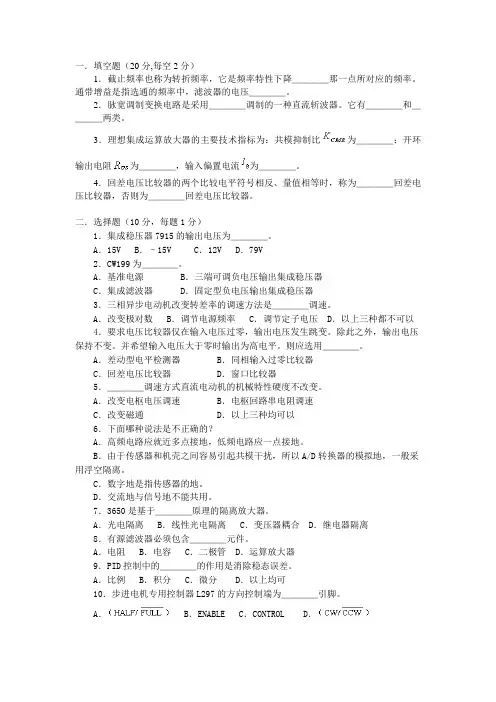

1．截止频率也称为转折频率，它是频率特性下降＿＿＿＿那一点所对应的频率。

通带增益是指选通的频率中，滤波器的电压＿＿＿＿。

2．脉宽调制变换电路是采用＿＿＿＿调制的一种直流斩波器。

它有＿＿＿＿和＿＿＿＿两类。

3．理想集成运算放大器的主要技术指标为：共模抑制比为＿＿＿＿；开环输出电阻为＿＿＿＿，输入偏置电流为＿＿＿＿。

4．回差电压比较器的两个比较电平符号相反、量值相等时，称为＿＿＿＿回差电压比较器，否则为＿＿＿＿回差电压比较器。

二．选择题（10分，每题1分）1．集成稳压器7915的输出电压为＿＿＿＿。

A．15V B．–15V C．12V D．79V2．CW199为＿＿＿＿。

A．基准电源B．三端可调负电压输出集成稳压器C．集成滤波器D．固定型负电压输出集成稳压器3．三相异步电动机改变转差率的调速方法是＿＿＿＿调速。

A．改变极对数B．调节电源频率C．调节定子电压D．以上三种都不可以4．要求电压比较器仅在输入电压过零，输出电压发生跳变。

除此之外，输出电压保持不变。

并希望输入电压大于零时输出为高电平。

则应选用＿＿＿＿。

A．差动型电平检测器B．同相输入过零比较器C．回差电压比较器D．窗口比较器5．＿＿＿＿调速方式直流电动机的机械特性硬度不改变。

A．改变电枢电压调速B．电枢回路串电阻调速C．改变磁通D．以上三种均可以6．下面哪种说法是不正确的？A．高频电路应就近多点接地，低频电路应一点接地。

B．由于传感器和机壳之间容易引起共模干扰，所以A/D转换器的模拟地，一般采用浮空隔离。

C．数字地是指传感器的地。

D．交流地与信号地不能共用。

7．3650是基于＿＿＿＿原理的隔离放大器。

A．光电隔离B．线性光电隔离C．变压器耦合D．继电器隔离8．有源滤波器必须包含＿＿＿＿元件。

A．电阻B．电容C．二极管D．运算放大器9．PID控制中的＿＿＿＿的作用是消除稳态误差。

A．比例B．积分C．微分D．以上均可10．步进电机专用控制器L297的方向控制端为＿＿＿＿引脚。

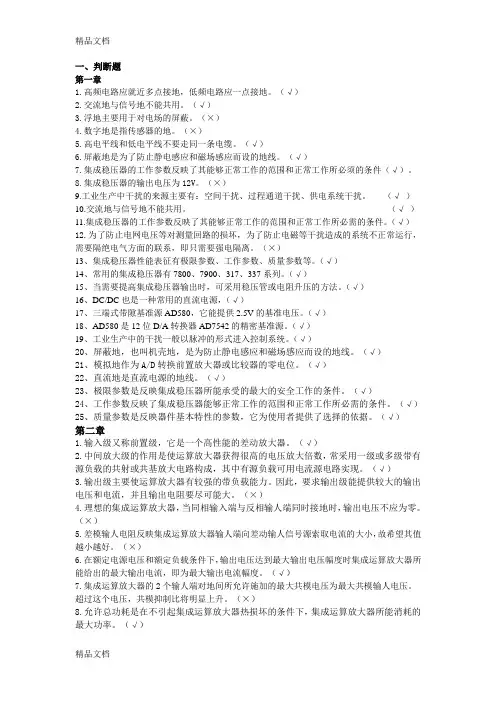

一、判断题第一章1.高频电路应就近多点接地，低频电路应一点接地。

（√）2.交流地与信号地不能共用。

（√）3.浮地主要用于对电场的屏蔽。

（×）4.数字地是指传感器的地。

（×）5.高电平线和低电平线不要走同一条电缆。

（√）6.屏蔽地是为了防止静电感应和磁场感应而设的地线。

（√）7.集成稳压器的工作参数反映了其能够正常工作的范围和正常工作所必须的条件（√）。

8.集成稳压器的输出电压为12V。

（×）9.工业生产中干扰的来源主要有：空间干扰、过程通道干扰、供电系统干扰。

（√）10.交流地与信号地不能共用。

（√）11.集成稳压器的工作参数反映了其能够正常工作的范围和正常工作所必需的条件。

（√）12.为了防止电网电压等对测量回路的损坏，为了防止电磁等干扰造成的系统不正常运行，需要隔绝电气方面的联系，即只需要强电隔离。

（×）13、集成稳压器性能表征有极限参数、工作参数、质量参数等。

（√）14、常用的集成稳压器有7800、7900、317、337系列。

（√）15、当需要提高集成稳压器输出时，可采用稳压管或电阻升压的方法。

（√）16、DC/DC也是一种常用的直流电源，（√）17、三端式带隙基准源AD580，它能提供2.5V的基准电压。

（√）18、AD580是12位D/A转换器AD7542的精密基准源。

（√）19、工业生产中的干扰一般以脉冲的形式进入控制系统。

（√）20、屏蔽地，也叫机壳地，是为防止静电感应和磁场感应而设的地线。

（√）21、模拟地作为A/D转换前置放大器或比较器的零电位。

（√）22、直流地是直流电源的地线。

（√）23、极限参数是反映集成稳压器所能承受的最大的安全工作的条件。

（√）24、工作参数反映了集成稳压器能够正常工作的范围和正常工作所必需的条件。

（√）25、质量参数是反映器件基本特性的参数，它为使用者提供了选择的依据。

（√）第二章1.输入级又称前置级，它是一个高性能的差动放大器。

作业三一、概念解释1．晶闸管晶闸管是PNPN四层半导体结构，它有三个极：阳极，阴极和门极；晶闸管工作条件为：加正向电压且门极有触发电流；其派生器件有：快速晶闸管，双向晶闸管，逆导晶闸管，光控晶闸管等2．功率晶体管是三层半导体两个PN 结的三端器件，工作电路有共发射极、共基极、共集电极三种接法.是一种电流控制型的全控开关器件，工作时，正向基极电流控制它的导通，反向基极电流控制它的关断。

它具有耐压高、容量大的特点，其容量范围由30A/450V~800A/1400V。

3．发光二极管发光二极管，简称为LED，是一种常用的发光器件，通过电子与空穴复合释放能量发光4．光电耦合器光电耦合器是以光为媒介传输电信号的一种电一光一电转换器件。

它由发光源和受光器两部分组成5．直流电动机是将直流电能转换为机械能的电动机6．过流保护过电流保护（Over Current Protection）就是当电流超过预定最大值时，使保护装置动作的一种保护方式7．短路制动刹车动作时，变频器先行中断三相电压输出，后输出直流到定子绕组，实施能耗制动。

此过程并无电机发电的再生能量馈入变频器直流回路，所以不需加装制动单元及制动电阻8．脉宽调制电路（PWM）脉冲宽度调制是一种模拟控制方式，根据相应载荷的变化来调制晶体管基极或MOS管栅极的偏置，来实现晶体管或MOS管导通时间的改变，从而实现开关稳压电源输出的改变二、简述题1．单向晶闸管的导通条件和关断条件各是什么？晶闸管的导通条件：在晶闸管的阳极A和阴极K间加正向电压，同时在它的门极G和阴极K间也加正向电压。

要使导通的晶闸管的关断，必须将阳极电流IA降低到维持电流IH以下，上述正反馈无法维持，管子自然关断。

维持电流IH是保持晶闸管导通的最小电流。

2．简述直流电动机的工作原理。

直流电动机是根据，通电导体在磁场中受到电磁力作用而发生运动的原理、工作的。

通过两边的N、S极，作为永磁体，中间的这个简单的线圈作为一个转子，在电刷两端接入电源的正负极，当电流流经线圈时可以产生一个使转子持续转动的电磁转矩。

2、参考答案一、判断题1-5 √×√×√ 6-10 √××√× 10-13√×√二、选择题1-5 B A B B A 6-10 D B D A C三、简答题1．信号隔离的目的是什么？常用的隔离方法有哪些？1）信号隔离的目的在于从电路上把干扰源和易受干扰的部分隔离开来，使测控装置与现场仅保持信号联系，而不直接发生电的联系。

2）常用的隔离方式有光电隔离、继电器隔离、变压器隔离、隔离放大器等。

另外，在布线上也应该注意隔离。

2．分析单个LED 的驱动接口电路的工作原理，给出LED 工作电流的计算公式。

答：图中7406是一个OC 门反相器。

7406的作用是驱动LED 。

当单片机的I/O 端口为高电平时，反相器输出低电平，LED 发光；当单片机I/O 端口为低电平时，反相器输出开路，没有电流流过LED ，LED 熄灭。

图中LED 的工作电流为：为LED 的正向压降；为LED 驱动器的压降；为LED 的限流电阻；为LED 的工作电流。

3．晶闸管由导通转变为阻断的条件是什么？晶闸管由导通转变为阻断的条件是当减少阳极电压或增加负载电阻时，阳极电流随之减少，当阳极电流小于维持电流时，晶闸管便从导通状态转化维阻断状态。

四、计算题1、解：由图可得111100of F f oL L L F ou u u u i R u i R i i u i R i i i +--==-=-====+联立以上各式，并代入参数计算可得0.05L i mA =-CC F CSF V -(V +V )I =R F V CS V R F I0.06o i mA =-负号表示电流的实际方向与图中所标方向相反。

2.推导图1的传递函数。

解：2M 1221221R //U (s)=()1R //()(1)ii scU s R scR U s R R sc R +=++ f 221R //Uo(s)=()()(1)M fM f sc U s R R U s R R sc -=-+ 联立以上两式可求出电路的传递函数为：O i f1121U ()G(s)=U (R 11(1)(1)f s sR R sc R R sc R =-+++3．解：利用节点电流法可求出它们的传递函数。

试卷总分:40 得分:39
1.利用光电耦合器实现输出端的通道隔离时，被隔离的通道两侧可以使用相同的电源。

【答案】:错误
2.屏蔽地是为了防止静电感应和磁场感应而设的地线。

【答案】:正确
3.采用DC/DC变换技术可将两侧的地线隔离，切断电源干扰。

【答案】:正确
4.直流电机换向器的作用是：将电刷的直流电势和电流转变为转子电枢绕组的交变电流，并保证每一磁极下电枢电流的方向不变以产生电磁转矩，使得转子能连续转动。

【答案】:正确
5.线性光电隔离放大器利用发光二极管的光反向送回输入端，正向送至输出端，从而提高了放大器的精度和线性度。

【答案】:正确
6.所谓智能功率集成电路指的是该电路至少把逻辑控制电路和功率半导体管集成在同意芯片上，通常是指输出功率大于1W的集成电路。

【答案】:正确
7.工业现场与计算机控制系统之间传输的信号可以分为模拟量和数字量两类。

【答案】:正确
8.微分调节器的最大优点是可以消除系统的静态误差。

【答案】:错误
9.改变极对数p是改变三相异步电动机转速的一种方法。

【答案】:正确
10.步进电机的环形分配器的输出是周期的，但不可逆。

【答案】:错误
11.同相比例放大器是
A.电流并连负反馈电路
B.电压串连负反馈电路
C.电压并连负反馈电路
D.电流并连负反馈电路
【答案】:B
12.L290是一种什么芯片
A.步进电机环形分配器。

试卷总分:100 得分:1001.单向晶闸管又称为可控硅整流器（SCR)，它的最大特点是（）。

A.有截止和导通这两种稳定状态B.只有截止状态C.没有截止和导通状态D.只有导通状态【答案】:A2.直流电动机的基本驱动控制电路包括不可逆PWM变换器和可逆PWM变换器。

【答案】:正确3.步进电机因输入的是脉冲信号，运动是断续的，又称脉冲电机或阶跃电机。

【答案】:正确4.步进电机的运行速度决定于它的步距和所加脉冲的个数。

【答案】:错误5.发光二极管是一种将电能转变成光能的半导体器件，是由（）组成。

A.3个PN结B.1个PN结C.2个PN结D.4个PN结【答案】:B6.通常当晶闸管的阳极已加上了正电压并导通的情况下，要减小晶闸管中的电流有( )种办法。

A.3B.13C.2D.4【答案】:C7.以下哪一项不属于直流电动机转子的组成部分。

( )A.电枢铁心、电枢绕组B.换向器C.转轴、风扇D.机座【答案】:D8.最早出现的电动机是（）。

A.交流电动机B.步进电动机C.直线电动机D.直流电动机【答案】:D9.步进电机驱动电路的单电压电路是指在电动机绕组工作过程中只用（）对绕组供电。

A.3个电源B.2个电源C.1个电源D.多个电源【答案】:C10.步进电机可驱动的负载转矩应比最大静转矩小得多，一般为（)倍最大静转矩。

A.0.01一0.5B.0.3一0.5C.0.1一0.5D.0.03一0.5【答案】:B11.智能功率模块（IPM）指的是该电路至少把逻辑控制电路和功率半导体管集成在（）芯片上。

A.1个B.3个C.4个D.2个【答案】:A12.以下哪种方法不可以改变感应电动机的转速（）。

A.使电动机的转差率S发生变化B.调节电源频率C.改变极对数磁D.改变磁通【答案】:D13.晶闸管的导通条件是指晶闸管从阻断到导通所需的条件，这个条件是晶闸管的阳极加上反向电压，同时在门极加上反向电压。

【答案】:错误14.晶闸管关断条件要求流过晶闸管中的电流大于保持晶闸管导通所需的电流。

机电接口技术-形成性考核一-学习资料特别提醒：本课程每道题的出题顺序可能会被打乱，请仔细逐一搜索每道题在作答，请确保本材料是您需要的资料在下载！！第1题集成电路317是（）集成稳压器。

A. 三端可调负电压输出B. 固定性正电压输出C. 固定性负电压输出D. 三端可调正电压输出提示：题目难度适中，请复习国开课程知识，完成相应作答【参考答案】：三端可调正电压输出第2题输出过电流限制电路由（）组成。

A. 禁止触发器、与门B. 比较器、复位比较器C. 或门、晶体管D. 比较器、复位比较器、禁止触发器、与门、或门、晶体管提示：题目难度适中，请复习国开课程知识，完成相应作答【参考答案】：比较器、复位比较器、禁止触发器、与门、或门、晶体管第3题电压跟随器的特点是（）。

A. 高输入电阻、高输出电阻B. 低输入电阻、高输出电阻C. 高输入电阻、低输出电阻D. 低输入电阻、低输出电阻提示：题目难度适中，请复习国开课程知识，完成相应作答【参考答案】：高输入电阻、低输出电阻第4题反向比例放大器是（）。

A. 电流并联负反馈电路B. 电流并联负反馈电路C. 电压并联负反馈电路D. 电压串联负反馈电路提示：题目难度适中，请复习国开课程知识，完成相应作答【参考答案】：电压并联负反馈电路第5题 ups不间断电源从原理结构上看由( )组成。

A. 整流、和逆变2部分B. 整流、滤波2部分C. 整流、滤波和逆变3部分D. 滤波和逆变2部分提示：题目难度适中，请复习国开课程知识，完成相应作答【参考答案】：整流、滤波和逆变3部分。

试题1.下列不正确的答案是（）。

对于干扰窜入系统的渠道主要有：
A. 供电系统干扰
B. 空间干扰(场干扰)
C. 汽车喇叭声干扰
D. 过程通道干扰
【答案】：汽车喇叭声干扰
试题2.下列不正确的答案是（）。

极限参数主要有：
A. 最大耗散功率
B. 最大输入电压
C. 最大输出电流
D. 最大电源电压
【答案】：最大电源电压
试题3.下列不正确的答案是（）。

反映器件基本特性的参数主要有：
A. 电压调整率
B. 输出噪声电压
C. 电流调整率
D. 电路品质因素
【答案】：电路品质因素
试题4.下列不正确的答案是（D ）。

对于计算机控制系统地线分类主要有：A. 组织地
B. 模拟地。
