内蒙古聚达发电有限责任公司7号机组引增合一及烟道优化改造工程引风机拆除、安装施工方案批准:审核:编制:湖北省电力建设第一工程公司2016年月日目录一、编制依据1二、工程概况1.2.1、工程概况1.2.2、工作范围1.三、作业条件及劳动力计划.23.1、作业条件23.2、劳动力计划2四、工器具计划3五、作业前应作的准备工作和必须具备的条件4六、作业程序、方法和内容.56.1、引风机拆除56.2、施工工艺流程56.3、引风机基础划线，地脚螺栓检查56.4、水平垫铁和斜垫铁的安装56.5、设备清点66.6、安装进气箱/入口锥66.7、轴承组的安装66.8、扩散器安装76.9、轮毂安装86.10、在进气箱/入口锥的法兰上安装两个专用导向销，利用导向销安装风机外壳，并检查同心度。
86.11、安装叶片（所有叶片上必须按它在轮毂上的位置标志安装，严禁随意调换） (8)6.12、安装扩散器86.13、液压调节驱动系统安装96.14、调节叶片角度和限位开关96.15、液压油站（将油站装在基础上，并用4个膨胀螺栓拧紧）106.16、电机安装106.17、基础灌浆106.18、密封冷却风机安装116.19、冷却水系统安装11七、风机试运转117.1、风机试运117.2、试运转具备条件：117.3、启动前需要检查的项目：127.4、试运转期间测量的项目：127.5、停机14八、质量保证措施.15九、作业安全技术措施及文明施工要求169.1、环境保护及文明施工：169.2、环境标准法规：179.3、防止施工现场火灾、爆炸发生的管理方案179.4、安全生产目标、指标179.5、安全管理网络199.6、安全保证体系209.7、作业的安全要求21十、危险点分析及防范措施22一、编制依据内蒙古聚达发电有限责任公司、8号机组引增合一及烟道优化改造工程招标文件我公司《质量手册》及《程序文件》；我公司国内、外类似工程施工经验及搜集的相关资料。
XXXXXXXXX有限公司锅炉送、引风机安装作业指导书1.目的为锅炉送、引风机安装工作提供技术指导,确保整个安装工作有序、安全、高质量地进行，避免在送、引风机安装中出现不必要的重复工作，降低成本，节约资源，特编写此方案。
2.适用范围本作业指导书适用于xxxxxxxxx供热扩模机组670T/h水煤浆锅炉送、引风机安装。
3.编制依据3.1xxxxxxxxx工程建设公司作业指导书编写导则；3.2锅炉总图；3.3锅炉说明书；3.4中南电力设计院主厂房附属设备安装图纸（F398S-J0302）；3.5送风机安装图纸及说明书；3.6引风机安装图纸及说明书；3.7电力建设安全工作规程（第一部分：火力发电厂，DL5009.1-2002）；3.8电力建设施工及验收技术规范(锅炉机组篇，DL/T 5047-95)；3.9火电施工质量检验及评定标准(锅炉篇)；3.10电力建设安全健康与环境管理工作规定。
4.作业概述4.1工程概况xxxxxxxxx供热扩模机组工程锅炉型号为：WGZ670/9.8-1，是由xxxx锅炉厂设计制造的670t/h水煤浆机组高压锅炉。
锅炉烟风系统采用平衡通风的方式，每台炉配备两台动叶可调轴流式送风机，两台双吸双支承离心式引风机，送、引风机均以锅炉中心线为标准对称布置。
4.2作业内容概述本台锅炉送、引风机设备安装包括送、引风机本体设备及液力耦合器、进出口风门、进出口非金属膨胀节、油站、液力耦合器油冷却器等。
4.3作业方法及技术经济评估4.3.1作业方法：4.3.1.1由于送风机设备存放于锅炉附近，所以安装时用塔式起重机DBQ1500Ⅱ和手拉葫芦配合吊至基础之上，然后再安装找正。
4.3.1.2引风机安装需要用汽车吊和平板车倒运至基础旁，然后再利用电动葫芦就位并安装找正。
4.3.2技术经济评估：4.3.2.1由于送风机安装位置在锅炉炉左和炉右零米处，上方均有钢架梁阻挡，无法利用汽车吊将设备倒运到基础旁，必须使用塔式起重机DBQ1500Ⅱ从炉膛中心吊至基础附近并利用两台手拉葫芦配合才能吊到安装位置。
锅炉引风机安装作业指导书一、前言锅炉引风机是重要的锅炉设备之一。
为确保锅炉引风机在使用过程中的安全可靠性，安装过程应该非常重视。
本文旨在为进行锅炉引风机安装作业的工作人员提供详细的操作指南。
二、安装工具在进行锅炉引风机安装前，需要准备好以下相关工具：1. 电动工具：电钻、电锤、电磨等2. 手动工具：尺子、扳手、榔头、扁嘴钳等3. 安装用具：脚手架、吊杆、起重机等4. 胶水、垫片、紧固螺栓、锁紧螺钉等。
五、安装步骤1. 测量焊接标高在进行锅炉引风机安装前，首先应该起高经验丰富的技术人员，根据现场情况进行测量，确定引风机与锅炉之间的距离及引风机的安装高度，并在钢构架上焊接好支承座。
2. 降低引风机通过配合起重机和人员操作，将引风机缓缓降低到支承座上，与支承座接缝处应使用胶水及垫片进行粘接和填充。
3. 确定安装位置将引风机与支承座进行定位及垂线，判断其是否正常。
4. 安装固定件在引风机与支承座接口上，使用紧固螺栓及锁紧螺钉，将引风机固定于支承座。
5. 调节及检查完成引风机的固定后，需要进行一系列调节及检查工作，确认引风机是否安装妥当，是否能够正常运行。
在完成所有工作后，方可将引风机投入使用。
六、安全注意事项1. 在锅炉引风机安装作业中，必须要遵循各项安全操作规程，保证人员的安全。
2. 在进行工作前，必须要对地面及设备进行彻底的清理，并确保现场通风状态良好。
3.在作业中如遇到设备故障或不安全因素，必须立即切断电源或电路，决不可强行进行。
4. 在锅炉引风机安装过程中，必须要遵守相关的安全操作规程，严禁违规操作。
七、总结在锅炉引风机安装作业中，保证操作正确，严格遵守各项安全规程，才能够保证引风机操作的安全性和有效性。
通过上述步骤，可以对锅炉引风机进行规范、高效、安全的安装。

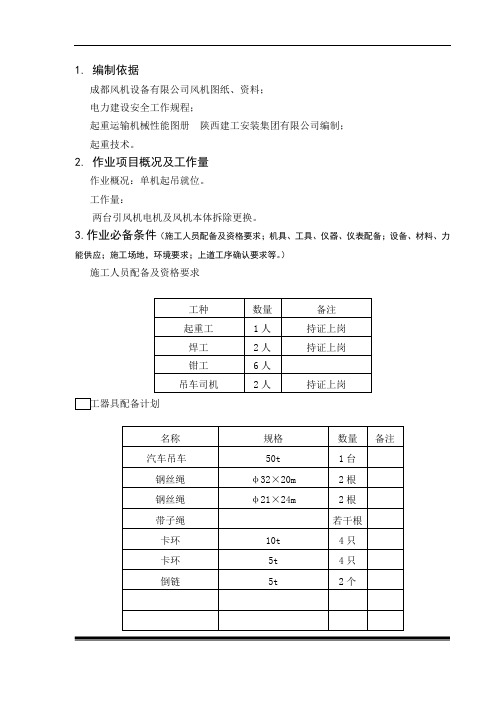

1.编制依据成都风机设备有限公司风机图纸、资料；电力建设安全工作规程；起重运输机械性能图册陕西建工安装集团有限公司编制；起重技术。
2.作业项目概况及工作量作业概况：单机起吊就位。
工作量：两台引风机电机及风机本体拆除更换。
3.作业必备条件（施工人员配备及资格要求；机具、工具、仪器、仪表配备；设备、材料、力能供应；施工场地，环境要求；上道工序确认要求等。
）施工人员配备及资格要求施工场地，环境要求施工场地应平整、坚实，不应有阻碍吊装和拖运的设备及杂物存在。
4.作业顺序、方法及要求作业流程图作业内容及方法。
1、风机本体由50t汽车吊、35吨平板车运至吊装现场。
2、50t汽车吊就位在风机右侧大约4米处，用两根φ32×20m的钢丝绳捆绑吊装。
3、用50t大钩起吊就位至风机底座台版上，并对好相应的地脚螺栓。
5.作业的安全要求及措施作业安全技术措施施工前进行安全技术交底，施工人员必须做到四个明确，即工作任务明确、施工方法明确、吊装物体重量明确、安全注意事项明确。
对参加施工的各工器具均应进行严格检验，合格方可使用，决不可带“病”工作。
吊装钢丝绳在吊装使用时，严禁打结、叠压和扭曲。
钢丝绳与钢梁棱角处必须加垫软物或半圆管。
起重工、吊车司机必须取得特殊工种合格证，持证上岗。
起重指挥人员要由持证且有经验的起重人员担任，且站立在汽车吊车司机视线较好的地方，指挥信号为口哨。
起重指挥信号必须清晰、明了、准确，决不可拖泥带水。
吊车司机必须熟悉掌握起重指挥信号，严格执行起重指挥，精力集中，信号不明不动作，决不可误操作。
吊车司机只能听从一个人的指挥信号，但紧急情况下任何人发出的停止信号都要服从。
吊装时，吊车只能做单项动作，严禁同时进行两项及两项以上的动作。
施工人员要正确使用各工器具，正确使用劳动保护用品，严守行业规范。
风机本体在正式吊装前必须进行试吊（包括起升、落钩），当风机本体吊离地面200～300mm时进行全面检查，确认吊车的各种性能良好后，再进行正式吊装工作。
风机安装作业指导书1、本作业指导书采用国家现行规范《机械设备安装工程施工及验收通用规范》、《压缩机、风机、泵安装工程施工及验收规范》。
2、本作业指导书适用于离心通风机、引风机、轴流通风机，不带增速器的小型离心鼓风机、轴流鼓风机的安装。
3、风机安装的通用程序和要求3.1放线、基础验收3.1.1以设备平面布置图给定的轴线为准，放出风机安装的纵、横向中心线，允许偏差±20mm。
3.l .2以中心线为难，以设备基础图为依据画出设备各轮廓线及预留孔中心线。
3.1.3用DS3水准仪以土建给定的标高基准线为准，划出设备基础标高线（用基础标高减50—100mm在基础上划水平线）。
3.1.4以上述轮廓线和标高线为准，检查设备基础位置和几何尺寸是否合格。
必要时，纵、横向中心线可做某些调整，避免设备基础做大的修改。
3.1.5测量操作、自检、专检所用量具有（10-30m）盘尺，1m钢板尺，500mm90°角尺，DS3水准仪。
经自检和质检员检查合格，填写T4《设备基础放线检验记录》附表3.1.4 设备基础尺寸和位置的允许偏差3.2设备开箱检查3.2.1清点零、部件及配套件，应齐全并无损坏。
3.2.2核对机壳、叶轮和其他主要尺寸，应与设计要求相符合。
3.2.3风机进、出口方向应与设计相符，叶轮旋转方向和定子导流叶片的导流方向应符合设备技术文件的规定。
3.2.4检查风机外露部位及加工面应无锈蚀，风机各部位无变形及损坏。
开箱应有质检员和甲方代表在场，开箱检查后应填写S1《设备开箱检查验收记录》。
3.3设备就位、粗平、灌浆3.3.1风机的搬运和吊装应注意下列问题：a.整体出厂的风机搬运和吊装时，绳索不得捆缚在转子和机壳上盖或轴承上盖的吊耳上。
b.解体出厂的风机的捆缚不得损伤机件表面，转子和齿轮轴颈、测振部位不应做为捆缚部位，转子和机壳的吊装应保持水平。
c.当风机内壳涂有保护层时，应妥善保护，不得损伤。
d.转子和齿轮不得在地上滚动。
合肥第二发电厂2号机组引风机设备安装及烟道改造工程引风机拆除及安装施工方案编制：审核：批准：西安西热锅炉环保工程有限公司合肥第二发电厂项目部2017年3月目录1、施工范围 (2)2、编制依据……………………………………………………………………错误！未指定书签。
3、施工人员组织 (2)4、施工准备 (3)5、工序方法 (3)6、控制节点 (6)7、工艺质量标准 (6)8、安全措施 (7)9、文明施工及环境控制措施 (8)1、施工范围安徽省合肥联合发电有限公司（以下简称：合肥二电厂）1、2号机组为2×350超临界燃煤发电机组, 本次改造为配合超低排放改造工程的引风机设备安装及烟道改造工程，拆除原引风机、电机并对其基础进行改造后，重新安装新设备；本工程采用方式，范围包括2号炉两台引风机及电机的设计、供货、运输、安装施工、调试、试运行、保证性能指标测试配合、试运行消缺及维护技术培训等工作。
2、编制依据2.1图纸引风机改造图纸、引风机改造土建施工图。
2.2标准、规范《电力建设施工质量验收及评价规程》锅炉机组篇5210.2-2009《电力建设施工及验收技术规范》 (火力发电厂焊接篇)《电力建设施工及验收技术规范》 (锅炉机组篇)《电力建设安全工作规程》 (火力发电厂部分)3、施工人员组织3.1机构项目负责人：熊昆技术负责人：马青辉施工负责人：乔增光安全监护人：苏海波3.2职责项目负责人：负责引风机改造工程全面工作，现场施工人员的总体协调工作把握整体的质量、安全、进度，保证改造工作安全顺利进行。
技术负责人:负责引风机改造过程中现场的技术支持，确定施工方案，编制引风机改造过程的工序卡、安全风险预控措施、质量控制措施和其它相关技术文件。
在施工过程中按所编著的技术文件执行，负责质量验收工作。
施工负责人：负责引风机改造工程过程施工的人员组织工作，服从项目负责人的工作安排，对改造工程过程的成员进行安全技术交底，合理安排并检查改造过程中成员的工作。
引风机拆除、安装施工方案一、项目背景近期，我国某大型工厂需要进行设备更新，其中涉及到引风机的拆除与安装工作。
为确保施工顺利进行，降低安全风险，提高施工效率，特制定本施工方案。
二、施工目标1.安全、高效地完成引风机的拆除与安装工作。
2.确保施工过程中，不影响其他设备的正常运行。
3.提高工厂生产效率，降低生产成本。
三、施工前准备1.准备工具与设备：扳手、螺丝刀、电焊机、切割机、防护眼镜、防护手套等。
2.准备施工图纸：了解引风机安装位置、尺寸、管道走向等。
3.准备施工人员：挑选具备丰富经验的施工队伍，进行技术培训。
4.准备施工材料：采购合格的引风机、管道、阀门等材料。
四、施工步骤1.拆除引风机（1）切断电源：关闭引风机电源，确保施工安全。
（2）拆除管道：使用扳手、螺丝刀等工具，拆卸与引风机连接的管道。
（3）拆除引风机：利用切割机、电焊机等设备，将引风机与支架分离。
（4）清理现场：将拆除的管道、设备等妥善放置，保持现场整洁。
2.安装引风机（1）检查设备：检查新引风机的外观、性能等，确保设备合格。
（2）安装支架：根据施工图纸，焊接固定引风机支架。
（3）安装引风机：将新引风机放置在支架上，固定螺栓。
（4）连接管道：按照施工图纸，将管道与引风机连接。
（5）调试设备：检查引风机运行是否正常，确保设备性能达标。
五、施工安全措施1.施工人员必须佩戴防护眼镜、防护手套等防护用品。
2.施工现场禁止吸烟、明火作业。
3.施工过程中，严格遵守操作规程，确保设备安全。
4.施工完毕后，及时清理现场，防止安全事故发生。
六、施工进度安排1.第一阶段：拆除引风机（1天）2.第二阶段：安装引风机（2天）3.第三阶段：调试设备（1天）七、施工质量保障1.严格按照施工图纸进行施工，确保设备安装准确无误。
2.选用合格的施工材料，确保施工质量。
3.施工过程中，加强质量监督，发现问题及时整改。
4.施工完毕后，进行设备验收，确保设备运行正常。
本施工方案旨在安全、高效地完成引风机的拆除与安装工作。
引风机安装1、风机安装程序2、风机安装 设备清点验收设备验收应按监理工程师的要求，会同建设单位、监理单位及供货单位共同检查验收，并及时作出记录，对于解体到货的设备按照装箱单对下列内容进行检查。
核对设备的名称、型号、规格、包装箱号、箱数及包装情况。
检查随机技术文件资料和专用工具是否齐全。
设备有无缺损件，表面有无损坏和锈蚀等。
验收后的设备及其另部件和专用工具，应妥善保管，并做好标识，防止其变形、损坏、锈蚀。
设备出厂合格证、装箱清单，设备技术文件及有关文字资料应由专人统一保管登记。
3基础验收基础验收时，应有相应的质量证明资料及测量记录，会同监理单位、建设单位和土建施工单位共同进行，设备基础的位置、几何尺寸和质量要求应符合《钢筋混凝土工程施工及验收规范》的规定，并对设备基础位置几何尺寸进行复验，其偏差应符合下表规定。
验收后的基础，在需要二次灌浆的基础表面应铲出麻面，麻点深度一般不小于10毫米，密度以每平方分米内有3-5个点为宜，表面不允许有油污或疏松层。
螺栓孔内的杂物必须清除干净。
4风机安装安装前的基本要求基础验收验收合格。
风机安装的平面布置图、装配图及风机安装使用说明书、合格证齐全。
安装前按图样和技术文件要求，画出安装基准线和定位基准标记。
风机就位根据风机的重量和设备技术文件给出的吊点，编制符合实际情况的吊装方案，采用室内起重设备及斤不落、千斤顶等机具吊装就位。
风机的搬运和吊装：整体出厂的风机，搬运和吊装时不得捆缚在转子和机壳上盖或轴承上盖的吊耳上。
解体出厂的风机，绳索的捆缚不得损伤机件表面、转子、轴劲部位不得捆缚，转子和机壳吊装应保持水平，转子和齿轮不得在地上滚动或移动。
风机出厂检查合格后，将风机装上木排子向基础近处运输。
机组就位前检查轴承座与底座之间未拧紧螺栓时的间隙，其间隙不得大于0.05mm。
底座上的导向键槽内的过盈宜为0-0.3mm，在滑动键槽内的两侧向间隙（C1+C2）宜为0.03-0.06mm，顶向间隙C宜为0.5-1mm。
