道路石油沥青三大指标试验

沥青三大指标试验沥青针入度试验一、适用范围本试验标准试验条件为温度25℃，荷重100g，灌入时间5s,以0.1mm计。

用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。

非经注明，标准针、针连杆与附加砝码的总质量为100±0.01g，试验温度问25℃，针入度贯入时间为5s。

根据需要入采用其他核试验条件是，应在试验结果中注明。

本方法适用于侧道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。

二、主要试验步骤1、把盛有试样的平底玻璃皿置于针入度仪的平台上。

慢慢放下针连杆，使针尖恰好与试样表面接触，刻度调零。

2、开动秒表5s后读取刻度盘指针读数，准确至0.1mm。

3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于10mm。

4、测定针入度指数PI时，按同样发在其他温度下分别测定沥青的针入度。

三、计算用画诺模图法测出针入度。

四、应报告标准（25℃）时的针入度T以及其他试验温度T25所对应的针入度P，及由此求取针入度指数PI、当量软化点T800、当量脆点T1.2的方法和结果，当采用计算法时，应报告按公式回归的直线相关系数R。

沥青延度试验一、适用范围本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度。

试验通常采用的温度为25℃、15℃、10℃或5℃，拉伸速度为5cm/min±0.255cm/min.二、主要试验步骤1、准备好试模，灌模后保温在恒温水槽。

2、将试模固定在延度仪上，开动延度仪，试件拉断时，读取指针所指标尺上的度数，以厘米表示。

三、报告同一试样，每次平行试样不少于3个，如每个都大于100cm，试验结果记作">100cm"；若其中有一个小于100cm时，且最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作">100cm"；若最大值或最小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。

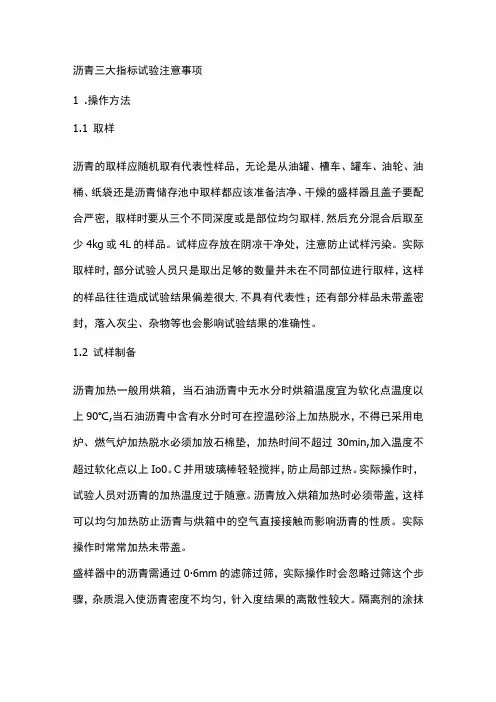

沥青三大指标试验注意事项1.操作方法1.1取样沥青的取样应随机取有代表性样品，无论是从油罐、槽车、罐车、油轮、油桶、纸袋还是沥青储存池中取样都应该准备洁净、干燥的盛样器且盖子要配合严密，取样时要从三个不同深度或是部位均匀取样,然后充分混合后取至少4kg或4L的样品。

试样应存放在阴凉干净处，注意防止试样污染。

实际取样时，部分试验人员只是取出足够的数量并未在不同部位进行取样，这样的样品往往造成试验结果偏差很大,不具有代表性；还有部分样品未带盖密封，落入灰尘、杂物等也会影响试验结果的准确性。

1.2试样制备沥青加热一般用烘箱，当石油沥青中无水分时烘箱温度宜为软化点温度以上90℃,当石油沥青中含有水分时可在控温砂浴上加热脱水，不得已采用电炉、燃气炉加热脱水必须加放石棉垫，加热时间不超过30min,加入温度不超过软化点以上Io0。

C并用玻璃棒轻轻搅拌，防止局部过热。

实际操作时，试验人员对沥青的加热温度过于随意。

沥青放入烘箱加热时必须带盖，这样可以均匀加热防止沥青与烘箱中的空气直接接触而影响沥青的性质。

实际操作时常常加热未带盖。

盛样器中的沥青需通过0∙6mm的滤筛过筛，实际操作时会忽略过筛这个步骤，杂质混入使沥青密度不均匀，针入度结果的离散性较大。

隔离剂的涂抹看似简单其实对试验结果有着很大的影响。

规范要求甘油与滑石粉质量比为2:1,隔离剂涂抹要均匀，如有部位涂抹不到则会使沥青试件无法与试模脱离，强行脱离则影响试件的尺寸，导致试验结果偏差过大:若软化点底板隔离剂涂抹太厚会导致试模底部空洞，结果偏小：尤其还要注意八字模的端模不能涂抹隔离剂，否则试验无法成功。

1.3沥青加热次数在沥青灌模过程中，如温度下降可放入烘箱加热，但试样冷却后反复加热的次数不得超过两次，以防止沥青老化影响试验结果。

为了避免混进气泡，在沥青灌模时不得反复搅动沥青。

1.4冷却、养护时间针入度试验冷却时间在室温中冷却不少于1.5h（小盛样皿）、2h（大盛样皿）或3h（特殊盛样皿），如冷却时间过长，冷却过于充分则针入度值偏低。

沥青三大指标实验石油沥青针入度实验一、实验目的测定沥青的针入度，以评价道路粘稠石油沥青的粘滞性，并确定沥青标号。

还可以进一步计算沥青的针人度指数，用以描述沥青的温度敏感性；计算当量软化点800（相当于沥青针人度为800时的温度），用以评价沥青的高温稳定性；计算当量脆点1.2（相当于沥青针人度为1.2时的温度），用以评价沥青的低温抗裂性能。

二、实验仪器1）针入度仪针和针连杆组合件总质量为±50g±0.05g，另附±砝码一只50g±0.05g，试验时总质量为100g±0.05g。

仪器设有放置平底玻璃保温皿的平台，并有调解水平的装置，针连杆应与平台相垂直。

2）标准针：由硬化回火的不锈钢制成，针及针杆总质量±2.5g±0.05g。

针应设有固定用装置盒，以免碰撞针尖。

3）盛样皿金属制，圆柱形平底。

小盛样皿的内径55mm，深35mm（适用于针入度小于200）；大盛样皿内径70mm，深45mm（适用于针入度200～350）。

对于针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm，试样体积不小于125mL。

4）恒温水浴：容量不小于10L，控温准确度为0.1℃。

水槽中应设有一带孔的搁架，位于水面下不小于100mm，距水槽底不得少于50mm处。

5）平底玻璃皿：容量不小于1L，深度不小于80mm。

内设有一不锈钢三脚支架，能使盛样皿稳定。

6）温度计：0℃～50℃，分度为0.1℃。

7）秒表：分度为0.1s。

8）盛样皿盖：平板玻璃，直径不小于盛样皿开口尺寸。

9）溶剂：三氯乙烯。

10）其他：电炉或砂浴、石棉网、金属锅或瓷把坩埚等。

三、实验过程：1）沥青试样准备方法2）制备试样方法3）调整针入度仪使之水平4）取出达到恒温的盛样皿，并移入水温控制在试验温度±0.1℃（可用恒温水槽中的水）的平底玻璃皿中的三脚架上，试样表面以上的水层深度不少于10mm。

沥青三大指标试验沥青针入度试验一、适用范围本试验标准试验条件为温度25℃，荷重100g，灌入时间5s,以0.1mm计。

用本方法评定聚合物改性沥青的改性效果时，仅适用于融混均匀的样品。

非经注明，标准针、针连杆与附加砝码的总质量为100±0.01g，试验温度问25℃，针入度贯入时间为5s。

根据需要入采用其他核试验条件是，应在试验结果中注明。

本方法适用于侧道路石油沥青、液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度。

二、主要试验步骤1、把盛有试样的平底玻璃皿置于针入度仪的平台上。

慢慢放下针连杆，使针尖恰好与试样表面接触，刻度调零。

2、开动秒表5s后读取刻度盘指针读数，准确至0.1mm。

3、平行试验至少进行3次，各点之间及与试样皿边缘的距离不应小于10mm。

4、测定针入度指数PI时，按同样发在其他温度下分别测定沥青的针入度。

三、计算用画诺模图法测出针入度。

四、应报告标准（25℃）时的针入度T以及其他试验温度T25所对应的针入度P，及由此求取针入度指数PI、当量软化点T800、当量脆点T1.2的方法和结果，当采用计算法时，应报告按公式回归的直线相关系数R。

沥青延度试验一、适用范围本方法适用于测定道路石油沥青、液体沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度。

试验通常采用的温度为25℃、15℃、10℃或5℃，拉伸速度为5cm/min±0.255cm/min.二、主要试验步骤1、准备好试模，灌模后保温在恒温水槽。

2、将试模固定在延度仪上，开动延度仪，试件拉断时，读取指针所指标尺上的度数，以厘米表示。

三、报告同一试样，每次平行试样不少于3个，如每个都大于100cm，试验结果记作">100cm"；若其中有一个小于100cm时，且最大值或最小值与平均值之差满足重复性试验精密度要求，则取3个测定结果的平均值的整数作为延度试验结果，若平均值大于100cm，记作">100cm"；若最大值或最小值与平均值之差不符合重复性试验精密度要求时，试验应重新进行。

沥青针入度试验沥青延度试验沥青软化点目的与适用范围本方法适用于测定道路石油沥青、聚合物改性沥青针入度以及液体石油沥青蒸馏或乳化沥青蒸发后残留物的针入度，以0.1mm计。

其标准试验条件为温度25℃，荷重100g，贯入时间5s本方法适用于测定道路石油沥青、聚合物改性沥青、液体石油沥青蒸馏残留物和乳化沥青蒸发残留物等材料的延度。

沥青延度的试验温度与拉伸速率可根据要求采用，通常采用的试验温度为25℃、15℃、10℃、或5℃，拉伸速度为5cm/min±0.25cm/min，当低温采用1cm/min±0.5cm/min拉伸速度时，应在报告中注明。

本方法适用于测定道路石油沥青、聚合物改性沥青的软化点，也适用于测定液体石油沥青、煤沥青蒸馏残留物或乳化沥青蒸发残留物的软化点。

仪具与材料技术要求针+针连杆+法码=100g±0.05g、盛样皿：金属制，圆柱形平底。

小盛样皿内径55×深35mm（适用于针入度小于200的试样），大盛样皿内径70×深45mm（适用于针入度为200-350的试样），对针入度大于350的试样需使用特殊盛样皿，其深度不小于60mm,容积不小于125mL，恒温水槽：容量不小于10L，控温的准确度为0.1℃延度仪：延度仪的测量长度不宜大于150cm，仪器应有自动控温、控速系统。

钢球：直径9.53mm,质量：3.5g±0.05g；恒温水槽：控温的准确度为±0.５℃试验准备①盛有试样的盛样皿在15-30℃室温中冷却不少于1.5h（小盛样皿）、2h（大盛样皿）、3h（特殊盛样皿）后，应移入保持规定试验温度±0.1℃的恒温水槽中，并应保温不少于1.5h（小盛样皿）、2h（大盛样皿）、3h（特殊盛样皿）。

②按试验要求将恒温水槽调节到要求的试验温度25℃，或15℃、30℃（5℃），保持稳定。

将隔离剂拌合均匀，涂于清洁干燥的试模底板和两个侧模的内侧表面，并将试模在试模底板上装妥；将准备好试样仔细自试模的一端至另一端往返数次缓缓注入模中，最后略高出试模，灌模时不得使气泡混入。

石油沥青的三大检验指标我国石油沥青是根据沥青的针入度（粘性）、延伸度（塑性）、软化点（温度稳定性）三项主要指标来评定的，所以石油沥青的三项指标必须全部符合规定，才能明确石油沥青的牌号。

(1)石油沥青针入度（粘性）粘稠石油沥青的粘性是用针入度值来表示的。

粘性是在外力作用下抵抗变形的性能。

石油沥青的牌号是以针入度的平均值来表示的。

如30号建筑石油沥青就是用针入度为25～40的平均值。

针入度的检测是在25℃的温度下和在5s的时间内，用荷重100土0.1g的标准，针垂直穿入沥青的深度，称为石油沥青的“针入度”，单位以1/10mm表示。

它在某种程度上反映沥青的硬度。

数值越小沥青越硬，粘性愈大，则延伸度小，软化点高。

粘性的大小与组分及温度有关。

沥青质含量较高，当树脂适量、油质含量较少时，则粘性较大；温度升高时，则粘性随之降低，反之则随之增大。

当针入度大于200以上的道路石油沥青，已无法标出延伸度值。

弹性体SBS改性沥青防水卷材是以SBS(苯乙烯一丁二烯一苯乙烯)热塑性弹性体改性沥青为浸涂材料，以优质聚酯毡、玻纤毡、玻纤增强聚酯毡为胎基，以细砂、矿物粒料、PE膜、铝膜等为覆面材料，采用专用机械搅拌、研磨而成的弹性体改性沥青防水卷材。

塑性体APP改性沥青防水卷材是以APP（无规聚丙烯）或APAO、APO(聚烯烃类聚合物)改性沥青为浸涂材料，以优质聚酯毡、玻纤毡、为胎基，以细砂、矿物粒(片)料、PE膜为覆面材料，采用先进工艺精制而成的塑性体改性沥青防水卷材。

(2)石油沥青延伸度（塑性）塑性是指石油沥青在外力作用时产生变形而不破坏的能力。

石油沥青的塑性与其组分有关，其中树脂含量增加，则塑性随之增高。

温度及沥青膜层厚度也影响塑性，温度升高，塑性增大；沥青的膜层愈厚，塑性愈大，当膜层薄至1µm 时，塑性近于消失。

在25℃的常温下，沥青的塑性很好。

沥青对振动冲击荷载有一定承受能力，塑性较好的沥青在产生裂缝时，也会自行愈合。
