给水设施布局规划原则与要求

建筑给水排水设计规范建筑给水排水设计规范是在建筑设计和施工过程中，确保建筑物内部供水和排水系统安全有效运行的指导性文件。

它规范了建筑给水排水系统的设计、选材、安装和维护等各个环节，旨在提供健康、便利、可靠的供水和排水设施，保障住户日常生活和生产活动的需求。

下面将从四个方面介绍建筑给水排水设计规范。

一、设计原则建筑给水排水系统的设计应遵循以下原则：1.安全可靠：给水排水设施应安全耐用，不得存在漏水、水压过低或过高等安全隐患。

2.合理节约：设计应充分考虑供水和排水的合理布局，减少管道的使用量，提高资源利用效率。

3.便利实用：系统应满足用户日常生活和生产的各项需求，便于使用和维护。

4.环保节能：设计应考虑减少能耗，提高水资源利用效率，选择符合环保要求的材料和设备。

二、设计内容建筑给水排水系统设计的主要内容包括：1.供水系统设计：包括供水管道布置、阀门设置、水箱容量设计以及水源及水质处理等。

2.排水系统设计：包括排水管道布置、排水设备选型、排水井或管道连接等。

3.防水设计：针对浴室、厨房等易受水损的区域进行防水设计，采用防水材料和施工工艺保护建筑结构。

4.消防给水设计：根据建筑的使用性质和高度等因素，设计消防给水系统，保障消防用水供应。

三、材料要求建筑给水排水系统所使用的材料应符合以下要求：1.材料应具备耐压、耐腐蚀、阻燃等特性，避免对供水质量和用户健康产生不良影响。

2.材料的选用应符合国家标准和行业规范，按照设计要求进行验收。

3.对于可见的管材、管件等，应保证外观无明显缺陷，无开裂、破损等情况。

四、施工与验收建筑给水排水系统的施工应严格按照设计要求和相关规范进行，包括管道敷设、连接、防漏处理等。

施工完成后，应进行系统运行试验，测试各项参数是否符合设计要求。

同时，对材料和施工质量进行验收，确保系统正常运行。

综上所述，建筑给水排水设计规范是确保建筑物内部供水和排水系统安全、可靠的重要文件。

设计人员在进行建筑物给水排水设计时，应严格按照规范要求进行，确保设计合理、施工规范，为用户提供便捷、健康的生活环境。

园林给水管网布置的一般原则、布置形式（一）给水管网的布置原则给水管网的布置要求供水安全可靠，投资节约，一般应遵循以下原则：1、按照总体规划布局的要求布置管网，并且需要考虑分步建设。

2、干管布置方向应按供水主要流向延伸，而供水流向取决于最大的用水点和用水调节设施（如高位水池和水塔）位置，即管网中干管输水距它们距离最近。

3、管网布置必须保证供水安全可靠，干管一般按主要道路布置，宜布置成环状，但应尽量避免布置在园路和铺装场地下敷设。

4、力求以最短距离敷设管线，以降低管网造价和供水能量费用。

5、在保证管线安全不受破坏的情况下，干管宜随地形敷设，避开复杂地形和难于施工的地段，减少土方工程量。

在地形高差较大时，可考虑分压供水或局部加压，不仅能节约能量，还可以避免地形较低处的管网承受较高压力。

6、为保证消火栓处有足够的水压和水量，应将消火栓与干管相连接，消火栓的布置，应先考虑在主要建筑。

7、与其它管线的水平距离。

8、管线的埋深：冰冻线以下40cm，无冰冻区不小于70cm。

9、阀门井500米左右设一处，消防栓120米设一处与道路相区不大于2米。

（二）给水管网的布置形式给水管网的布置形式主要有树枝状管网和环状管网两种。

1、树枝状管网从引水点至用水点的管线布置成树枝状，管径随用水点的减少而逐步变小。

它适合于用水点较分散的情况，对分期发展的公园有利。

树状网构造简单，造价低，管线长度短，但供水的安全可靠性差，并且在树状网末端，因用水量小，管中水流缓慢，甚至停留，致使水质容易变坏，而出现浑浊水和红水的可能。

2、环状管网给水管线纵横相互接近，形成闭合的环状管网。

环状管网中任何管道都可由其余管道供水，保证供水的可靠性，环状管网还可降低管网中的水头损失，减轻水锤造成的影响，但环状网增加了管线长度，投资增加。

给排水的相关规范给排水是一个城市或者建筑物的重要基础设施。

如果给排水系统设计不合理，容易出现堵塞、漏水甚至水质污染等问题，严重影响人们的生活质量和健康。

因此，有必要了解给排水的相关规范，以确保系统设计、建设和使用符合技术标准和安全规范。

一、设计规范1.建设用地规划布局设计给排水系统时，应按照建设用地规划布局和建筑物类型、用途等要求，选择合适的排水方式。

对于不同建筑物类型，如居住区、商业区、公共建筑等，应采用相应的排水方式，避免出现过高或者过低的排水区域。

2.排水设施的设计给排水系统中设计过程中，对于排水设施的布置，应逐层分析，合理安排。

控水设施、排水泵站等重要设施应处于高地，以保持排水系统的顺畅和安全。

此外，应根据具体情况选取合适的材料和规格，以保证设施的耐用性和使用寿命。

3.管道设备的施工与验收在给排水系统的设计和施工过程中，管道设备建设必须符合相关标准和规范。

例如，排水管道需符合材料、结构和施工标准，以避免出现漏水和破裂等问题。

在施工完成后，还需要对管道设备进行验收，确保设备合格和安全使用。

二、维护规范1.防止堵塞排水管道的堵塞是常见的问题，严重影响给排水系统的正常运转。

因此，应定期进行清洗和维护，避免管道中出现堵塞物。

特别是在食堂、餐馆等场所，应妥善处理食物残渣等垃圾，以防止堵塞发生。

2.注意维护水质对于污水回用和循环利用等环保型给排水系统，需定期维护和检测水质。

保证污水处理效果，避免对环境造成污染。

同时，对于水源质量高、水体干净的地区，要严格打击“二次污染”，确保水质没有受到再次污染。

三、使用规范1.使用环保材料在安装给排水系统中，应选择环保材料，以避免使用过程中对环境造成危害。

一些高质量的管材、阀门等设备符合环保要求，应该作为首选材料。

2.控制用水量在给排水使用过程中，应注意节约用水，减少水的浪费。

避免大量的污水排放对环境造成影响。

总之，给排水的相关规范是系统设计、施工和使用的重要参考。

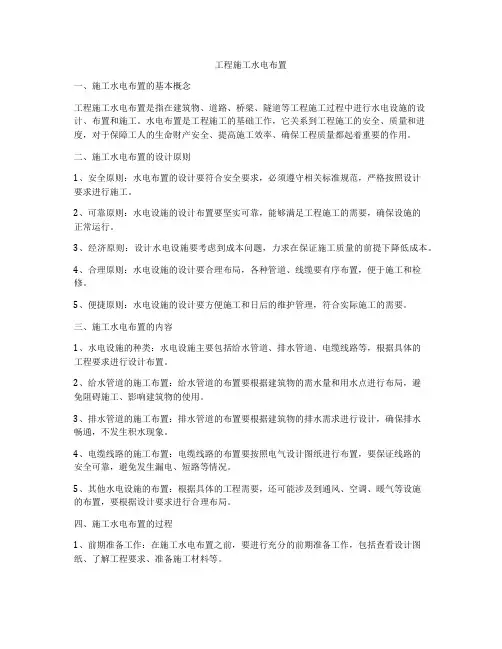

工程施工水电布置一、施工水电布置的基本概念工程施工水电布置是指在建筑物、道路、桥梁、隧道等工程施工过程中进行水电设施的设计、布置和施工。

水电布置是工程施工的基础工作，它关系到工程施工的安全、质量和进度，对于保障工人的生命财产安全、提高施工效率、确保工程质量都起着重要的作用。

二、施工水电布置的设计原则1、安全原则：水电布置的设计要符合安全要求，必须遵守相关标准规范，严格按照设计要求进行施工。

2、可靠原则：水电设施的设计布置要坚实可靠，能够满足工程施工的需要，确保设施的正常运行。

3、经济原则：设计水电设施要考虑到成本问题，力求在保证施工质量的前提下降低成本。

4、合理原则：水电设施的设计要合理布局，各种管道、线缆要有序布置，便于施工和检修。

5、便捷原则：水电设施的设计要方便施工和日后的维护管理，符合实际施工的需要。

三、施工水电布置的内容1、水电设施的种类：水电设施主要包括给水管道、排水管道、电缆线路等，根据具体的工程要求进行设计布置。

2、给水管道的施工布置：给水管道的布置要根据建筑物的需水量和用水点进行布局，避免阻碍施工、影响建筑物的使用。

3、排水管道的施工布置：排水管道的布置要根据建筑物的排水需求进行设计，确保排水畅通，不发生积水现象。

4、电缆线路的施工布置：电缆线路的布置要按照电气设计图纸进行布置，要保证线路的安全可靠，避免发生漏电、短路等情况。

5、其他水电设施的布置：根据具体的工程需要，还可能涉及到通风、空调、暖气等设施的布置，要根据设计要求进行合理布局。

四、施工水电布置的过程1、前期准备工作：在施工水电布置之前，要进行充分的前期准备工作，包括查看设计图纸、了解工程要求、准备施工材料等。

2、施工策划：施工水电布置需要进行详细的施工策划，确定施工顺序、施工方法、施工标准等，做好施工方案。

3、布置水电设施：根据设计要求进行水电设施的布置，包括给水管道、排水管道、电缆线路等，并对设施进行检查验收。

4、施工作业：施工过程中要严格按照设计图纸进行施工作业，保证施工质量，避免施工差错。

《城市给水工程规划规范》
《城市给水工程规划规范》是为了指导和规范城市给水工程规划设计而制定的标准性文件。

本规范从城市给水工程的规划原则、设计要求、设计指标等方面进行了详细的规定。

首先，本规范明确了城市给水工程规划的基本原则。

规划应以人为本，满足人民日益增长的用水需求；统筹考虑水资源的可持续利用和保护；注重节约用水和水资源的保护；提高供水的可靠性和安全性等。

接下来，本规范对城市给水工程的设计要求进行了明确。

规划要坚持生态环保和水资源节约的原则，推行循环用水和雨水收集利用等措施。

要考虑城市化进程和用水需求的增加，合理确定供水能力和布局，并充分考虑未来的发展需求。

要按照居民、工业和公共用水的不同需求，确定不同区域的供水指标。

还要合理规划水源地、水厂和送水管道等设施，确保供水的可靠性和安全性。

此外，还对给水工程的运行管理和维护进行了明确要求。

最后，本规范对城市给水工程的设计指标进行了具体规定。

包括供水水质的要求、供水压力的要求、供水量的要求等。

其中，供水水质的要求根据不同的用途和水源的不同，分为饮用水、工业用水和绿化用水等不同水质等级。

供水压力的要求要根据供水区域的地形、建筑高度和居民用水的需求等因素来确定。

供水量的要求要根据供水区域的人口、用水强度、用水习惯等因素来确定。

总之，本规范是为了引导和规范城市给水工程的规划设计，确保城市的用水需求能够得到有效满足。

通过制定统一的标准和指标，可以提高城市给水工程的设计水平和运行管理水平，促进城市用水的节约和水资源的保护与利用。

这对于城市建设的可持续发展具有重要意义。

城市给水工程规划规范1. 引言城市给水工程规划是指在城市发展过程中，对给水设施进行合理规划和设计的过程。

城市给水工程规划规范是指根据城市发展需求和技术要求，对城市供水系统进行规范化建设的文件。

本文档旨在提供城市给水工程规划规范的基本要求和指导原则，以保证城市供水系统的安全可靠，提高供水服务的质量。

2. 规范适用范围本规范适用于城市规模在10万人口以上的新建、改建或扩建的城市供水工程。

3. 规划原则城市给水工程规划应遵循以下原则： - 综合规划：综合考虑城市发展、人口增长、经济状况和环境因素等，科学合理地确定供水需求，并进行合理布局。

- 安全可靠：确保供水系统的安全运行，包括水源水质安全、供水设施运行可靠性和供水系统的抗灾能力等。

- 合理经济：在保证供水质量和服务的前提下，尽量降低投资运营成本，合理利用资源。

- 可持续发展：注重环保，节约水资源，推动水资源的可持续利用。

4. 规划内容城市给水工程规划应包括以下内容：4.1 供水系统整体规划•确定供水系统的规模和布局，包括水源规划、输水管网规划和供水站规划等。

•综合考虑供水水源的可靠性和水质要求，选择合适的水源。

•确定供水管网的布局和容量，满足城市不同区域的供水需求。

•规划供水站的设置和数量，保证供水压力的稳定和供水的可靠性。

4.2 供水设施设计•水源地工程设计，包括水源采取、水源净化和水源保护等。

•输水管网设计，确定管道的材质、直径和布置方式，保证供水的稳定性和流量要求。

•供水站设计，包括泵站和水池的设计，确保供水压力稳定和供水质量符合要求。

•防污染设计，提供对污染的防治措施，保障供水安全。

•防洪设计，确保供水设施在洪水等自然灾害事件中的安全可靠。

4.3 供水管网管理•管网运行管理制度，确保供水管网的正常运行。

•定期巡检和维护，及时发现和处理管网设施的故障和漏损。

•建立管网监测系统，实时监测供水管网的运行情况，及时预警和处理问题。

•管网改造和升级计划，根据城市发展和供水需求的变化，适时对供水管网进行改造和升级。

室内给排水设计规范室内给排水设计规范是建筑行业中非常重要的一项内容，它对于保证建筑物内部排水系统的正常运行和使用者的生活质量有着直接的影响。

下面是对室内给排水设计规范的一些要点总结：(一) 设计原则1. 安全性原则：在设计给排水系统时，需要考虑到水流量和压力、防水和防爆要求等，以确保系统的安全性和可靠性。

2. 经济性原则：在设计过程中，需要根据建筑物的实际情况和使用需求，合理选择管材、设备和布置方案，以降低成本和节约能源。

3. 卫生性原则：应考虑到给排水系统的卫生要求，合理设计系统布局，使排水管道畅通，并采取相应的措施，防止污水倒流和气味传播。

(二) 设计参数1. 水流量参数：需要根据建筑物的功能和使用者的数量、使用频率等因素，合理估计和计算出给水和排水的水流量。

2. 管道参数：需要根据建筑物的高度和布局，选择适当的管径和材料，以确保管道的流量和水压符合要求。

3. 建筑物内外水平差：在室内排水系统中，需要考虑建筑物内外的水平差，合理布置沉箱、下水道和排水管道等设施。

(三) 设计布局1. 给水系统布局：应根据建筑物的布局和需求，合理设计给水管道的布置方案，确保水流畅通，供水均匀并符合卫生要求。

2. 排水系统布局：应根据建筑物的布局和需求，合理设计排水管道的布置方案，确保污水畅通、消除死角，并采取相应的措施，防止污水倒流和气味传播。

(四) 设备选择1. 给水设备选择：应根据建筑物的需求和用水特点，选择合适的水箱、水泵、过滤器等设备，以确保给水系统的正常运行。

2. 排水设备选择：应根据建筑物的需求和污水特点，选择合适的下水道、沉箱、排水泵等设备，以确保排水系统的正常运行。

(五) 材料选择1. 给水管材选择：应选择耐腐蚀、耐高压和符合卫生要求的管材，如铜管、PVC管等。

2. 排水管材选择：应选择耐腐蚀、耐高温和耐冲击的管材，如PVC-U排水管、铸铁管等。

综上所述，室内给排水设计规范对于建筑物内部排水系统的正常运行和使用者的生活质量具有重要作用。

给水设施布局规划原则与要求熟悉主要给水设施布局规划原则与要求1．城市水源选择(1)充足的水量，以满足城市用水需求。

首先考虑地下水，然后是泉水、河水、湖水；（2）良好的水质；（3）供水，集中供水，便于统一管理；如果城市地形复杂，布局分散，应采用分区供水；布局紧凑，地形良好的城市为保证供水安全性，一般应考虑多水源；(4)注意近期与远期规划对水质、水量的要求；(5)必须考虑取水、输水设施的方便，及施工、运转、管理、维护的安全经济。

2．城市给水设施的组成(1)组成：取水工程、净水工程、输配水工程。

(2)布置的一般原则：1)要根据城市规划的要求、地形条件、水资源情况及用户对水质、水量和水压的要求来布置；2)从技术经济角度分析比较方案，考虑近、远期结合；3)在保证水量条件下，优先选择水质较好，距离较近，取水条件较好的水源；4)考虑管道采用新材料、新技术；5)充分考虑用水量较大的工业企业重复用水的可能性；6)给水系统扩建时，应充分发挥有给水系统的潜力，改造设备，改进工艺，调整管网、加强管理。

(3)取水工程设施规划取水下程包括给水水源和取水构筑物规划等。

地表水取水构筑物位置应设在水量充沛、水质较好的地点，应位于城镇和工业的上游清洁河段；同时注意靠近主流，水深不小于2．5～3m；设计水位应按100年一遇频率确定；供水水源的设计最小流量的保证率，一般采用90％一97％，枯水位的保证率一般采用90％～99％(4)净水下程给水处理方法包括沉淀、过滤、消毒及软化、除铁、除氟等。

一般生活用水处理主要为前三项，工业用水则要根据具体情况而定。

3。

给水管网规划(1)布置形式：枝状网和环状网两种。

枝状网构造简单节省投资，但供水的安全可靠性差，适于狭长地带和用户分散地区；环状网的优缺点与枝状网相反。

(2)布置原则：安全可靠，投资节约。

一般城市中心区布成环状网；而郊区或次要地区，则布置成枝状。

在规划中，应以环状网为主，考虑城市分期建设的安排，对主要管线以环状网搭起供水管线骨架。

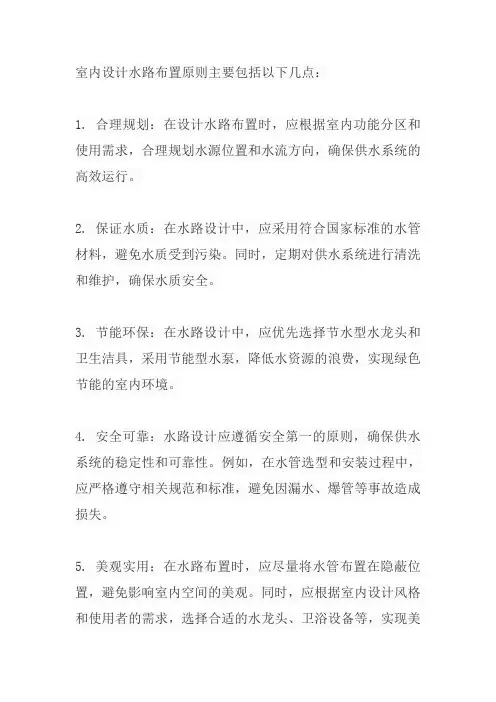

室内设计水路布置原则主要包括以下几点：
1. 合理规划：在设计水路布置时，应根据室内功能分区和使用需求，合理规划水源位置和水流方向，确保供水系统的高效运行。

2. 保证水质：在水路设计中，应采用符合国家标准的水管材料，避免水质受到污染。

同时，定期对供水系统进行清洗和维护，确保水质安全。

3. 节能环保：在水路设计中，应优先选择节水型水龙头和卫生洁具，采用节能型水泵，降低水资源的浪费，实现绿色节能的室内环境。

4. 安全可靠：水路设计应遵循安全第一的原则，确保供水系统的稳定性和可靠性。

例如，在水管选型和安装过程中，应严格遵守相关规范和标准，避免因漏水、爆管等事故造成损失。

5. 美观实用：在水路布置时，应尽量将水管布置在隐蔽位置，避免影响室内空间的美观。

同时，应根据室内设计风格和使用者的需求，选择合适的水龙头、卫浴设备等，实现美
观与实用的统一。

6. 易于维护：在水路设计中，应考虑后期维护的便利性，如设置检查口、预留维修空间等。

这样，在供水系统出现故障时，可以方便地进行检修和维护，减少对使用者的影响。
