PRESSCAD命令

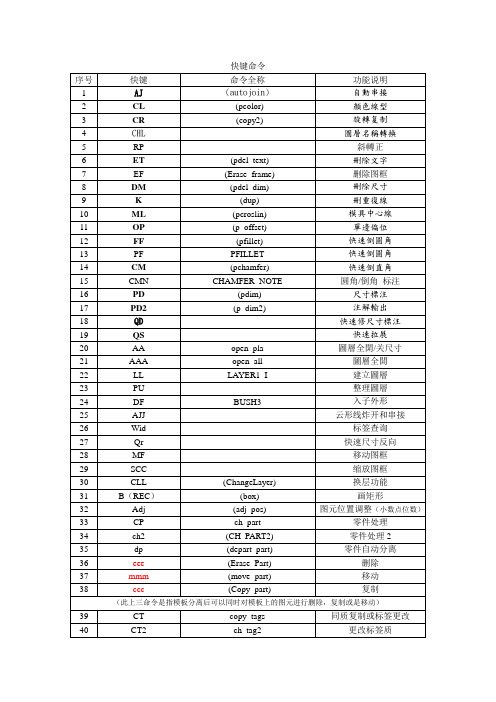

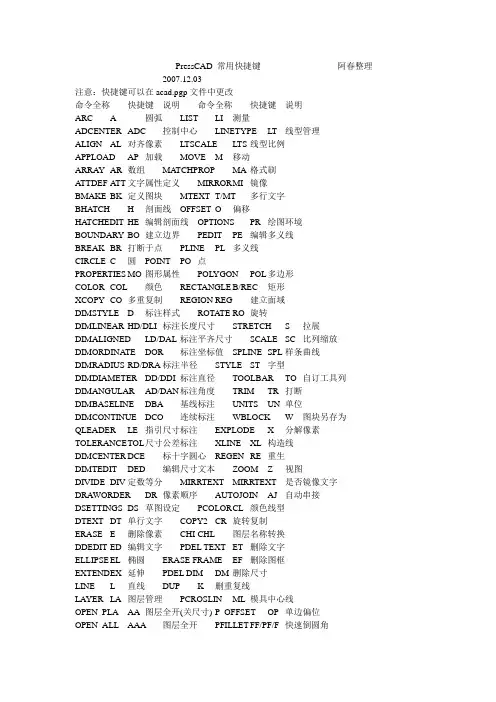

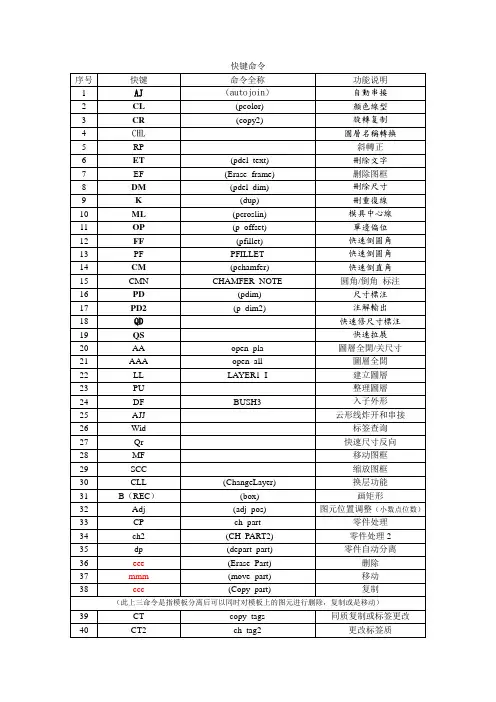

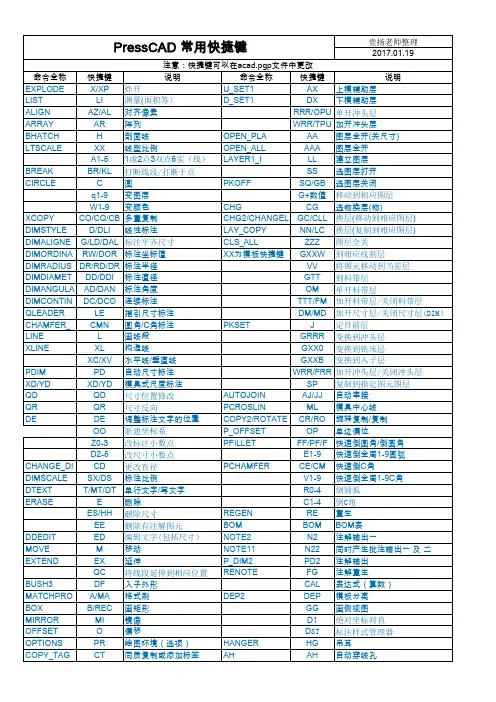

PressCAD 常用快捷键阿春整理2007.12.03注意：快捷键可以在acad.pgp文件中更改命令全称快捷键说明命令全称快捷键说明ARC A 圆弧LIST LI 测量ADCENTER ADC 控制中心LINETYPE LT 线型管理ALIGN AL 对齐像素LTSCALE LTS 线型比例APPLOAD AP 加载MOVE M 移动ARRAY AR 数组MATCHPROP MA 格式刷ATTDEF ATT 文字属性定义MIRROR M I 镜像BMAKE BK 定义图块MTEXT T/MT 多行文字BHATCH H 剖面线OFFSET O 偏移HA TCHEDIT HE 编辑剖面线OPTIONS PR 绘图环境BOUNDARY BO 建立边界PEDIT PE 编辑多义线BREAK BR 打断于点PLINE PL 多义线CIRCLE C 圆POINT PO 点PROPERTIES MO 图形属性POL YGON POL 多边形COLOR COL 颜色RECTANGLE B/REC 矩形XCOPY CO 多重复制REGION REG 建立面域DIMSTYLE D 标注样式ROTATE RO 旋转DIMLINEAR HD/DLI 标注长度尺寸STRETCH S 拉展DIMALIGNED LD/DAL 标注平齐尺寸SCALE SC 比列缩放DIMORDINATE DOR 标注坐标值SPLINE SPL 样条曲线DIMRADIUS RD/DRA 标注半径STYLE ST 字型DIMDIAMETER DD/DDI 标注直径TOOLBAR TO 自订工具列DIMANGULAR AD/DAN 标注角度TRIM TR 打断DIMBASELINE DBA 基线标注UNITS UN 单位DIMCONTINUE DCO 连续标注WBLOCK W 图块另存为QLEADER LE 指引尺寸标注EXPLODE X 分解像素TOLERANCE T OL 尺寸公差标注XLINE XL 构造线DIMCENTER DCE 标十字圆心REGEN RE 重生DIMTEDIT DED 编辑尺寸文本ZOOM Z 视图DIVIDE DIV 定数等分MIRRTEXT MIRRTEXT 是否镜像文字DRAWORDER DR 像素顺序AUTOJOIN AJ 自动串接DSETTINGS DS 草图设定PCOLOR C L 颜色线型DTEXT DT 单行文字COPY2 CR 旋转复制ERASE E 删除像素CHI CHL 图层名称转换DDEDIT ED 编辑文字PDEL TEXT ET 删除文字ELLIPSE EL 椭圆ERASE FRAME EF 删除图框EXTENDEX 延伸PDEL DIM DM 删除尺寸LINE L 直线DUP K 删重复线LAYER LA 图层管理PCROSLIN ML 模具中心线OPEN_PLA AA 图层全开(关尺寸) P_OFFSET OP 单边偏位OPEN_ALL AAA 图层全开PFILLET FF/PF/F 快速倒圆角LAYER1_I LL 建立图层PCHAMFER CM/CHA 快速倒直角PU PU 整理图层QS QS 快速拉展BUSH3 DF 入子外形ENV ENV PRESSCAD环境设定AJJ AJJ 云形线炸开和串接BF BF 料表清单MF MF 移动图框BOM BOM BOM表SCC SCC 缩放图框RENOTE F G 注解重生CHANGELAYER CLL 换层功能PN PN 冲头标签BOX B（REC）画矩形GLS1 GH 两用销ADJ_POS ADJ 圆位置调整(小数点) LPS1 GJ 顶料销DEPART_PART DP 零件自动分离BLS_PLATE GK 浮升顶料块ERASE_PART EEE 删除GPB1 GL 内导柱MOVE_PART MMM 移动CSR1 GY 等高套筒COPY_PART CCC 复制MA1 GU 浮升引导销(此上三命令是指模板分离后同时对模板上像素进行修改) PPIN2 GI 定位销COPY_TAGS CT 同质复制或添加标签OGPB1 GO 外导柱CH_TAG1 CT1 更改尺寸和标签TSCR1 GN 上模螺丝CH_TAG2 CT2 更改孔序或加刀口说明BSCR1 GM 下模螺丝CLN_TAGS CCT 清除标签P_HOLD GT 冲头固定螺丝FIL_PT FP 圆弧交点BU_HOLD GR 入子固定螺丝MASKSM SM 筛选TPIN1 GE 上模合销MASKMM MM 移动BPIN1 GW 下模合销MASKEE EE 删除TSPR1 GF 上模弹簧MASKCC CC 复制BSPR1 GD 下模弹簧(此删除，复制和移动三个命令要配合SM指令运用) AIR1 GS 吹气销A2C A2C 弧变圆PBLK GB 定位块ROT_PART RP 选参考边旋转GUIDE_P1 GV 导料板CHANGE_DIA CD 更改直径STOP GX 节距定位块PBOX PX 备料板设定BUSH B1 一般入子PDEL_WIRE EW 删除非线割像素BUSH2 B2 双层入子POINT2CIRC P2C 点变圆BUSHS B3 合并入子CIR2POINT C2P 圆变点MARK MK 字模FRAME FRAME 套图框CO2 CX 成型冲头INFRAME II 手动套图框SHAP CX1 成型冲头二VERSION VER 版本数据设定(设变) SLD CZ 滑块PAGE_NO2 PG 页码调整POT TD 打凸点MERGE_PLATE MEE 模板合并SALA SL 打色拉TAG_NOTE TN 异形孔的批注HANGER HG 吊耳RF RF 局部重生功能EN_ESC EN 逃料让位孔CY CY 切换灯饰模与复合模AH AH 自动穿线孔STT STT 加载PRESSCAD字型NOTE1 N1 坐标式注解输出AP1 AP1 A冲绘制(连续模) NOTE2 N2 注解输出一BP BP B冲绘制(连续模) PDIM PD 标注ABP A BP A B冲绘制(连续模) CH_PART CP 零件置换CP1 CP1 异型创建(连续模) SET_TOL DTOL 设公差SP1 SP1 模具总设定(连续模) NO_TOL NTOL 取消公差SP2 SP2 模具总设定(复合模) DIM1LINE D1 尺寸共线SP3 SP3 模具总设定(折弯模) DIMDECCTRL DDT 小数字数控制设定SV2 SV2 开组立图(连续模) XD/YD XD/YD 模具式尺度标注SV22 SV22 开组立图(复合模) QD QD 尺寸位置速改SV222 SV222 开组立图(折弯模) QR QR 尺寸反向COPY_CPP CCP 异型分层DA DA 调整箭头大小ONL Y_ONE_O_W Q2 单开铣床线割层DH DH 调整标注字高CHG CG 选物换层(物) DE DE 调整标注文字的位置CHG2 CHG2 选物换层(名) DG DG 调整标注线与文字的距离LAY_COPY LC 换层P_DIM2 PD2 注解输出LL LL 建立模具图层NOTE1 N1 批注输出一CLS_ALL ZZZ 图层全关NOTE2 N2 批注输出二PKOFF SQ 关某层NOTE11 N11 同时产生批注输出一及二PART PART 拆零件图NOTE22 N22 批注输出二(铣床/线割)DEP2 DEP 模板分离CENTER_NOTE CN 圆心坐标批注SV1 SV1 单板侧视PL_NOTE PLN 复线批注A_SV2 JK 加开模零件（连续模）CIR_NOTE1 CN1 圆孔批注一A_SV22 JK1 加开模零件（复合模）CIR_NOTE2 CN2 圆孔批注二A_SV222 JK2 加开模零件（折弯模）CHAMFER_NOTE CMN 圆角/导角批注PDIM PD PRESS尺寸标注NOTE8 NT 标签批注CIR_XY_FUN CC1 圆心XY SA VE_WB WB 另存图块CIR_AUTO_FUN CC2 圆心自动FIND FN 查找与替换PL_RAD RD1 半径标注OPEN Q 打开旧档CROSS_DIM CD1 局部标注P_AUXL FV 辅助功能一XY_DIM X1 XY标注 HOLE HO 加工孔LINE_DIM1_FUN X11 XY标注(含线段) P_AUX MN 异形零制绘制AUTO1_DIM_FUN X2 自动标注PLAYER PY 图层管理LINE_DIM2_FUN X22 自动标注(含线段) ATT2 AQ 模板零件(连续模)AUTO1_DIM_FUN X3 交点标注ATT22 AQ2 模板零件(复合模)PATH_DIM WD 起割点标注ATT3 AQ3 模板零件(工程模)CK_DIM CKK 检查标注不全PKSET J 定目前层MOVEORG MOO 平移基准点LAYERLIST L1 加工说明MOVEOUT OD 外移标注LAYERLIST2 L2 查询像素所在图层KVIEW ODD 局部外移标注WINNET W INNET 加密锁版本转换MOVEOVER ODO 结束外移TTI TTI 冲模零件示意图BOX_DIM_FUN DB 外框标注ONL Y_ONE SS 单开某层BOX_DIM DB2 外框标注(加文字说明) SHOWDIR SD 查复线方向CW CW 逆时针改顺时针WN WN 线割注解CKCLOSED CK 检查是否是封闭的路径像素NC NC 转程序CCW CCW 顺时针改逆时针DDD DDD 路径仿真WPCAM WT 线割功能WPCAM WE 线割路径设定U_SET1 AX 上模辅助层D_SET1 DX 下模辅助层MIS_SET 注解输出数据设定PTEXT 字符串管理CAL 计算点捕捉功能END 端点注意：图层可以在layer.dat文件中增加或更改MID 中点图层管理控制可以在lay_on.lsp文件中增加或更改INT 交点层名/T+层名加开图层(不开标注层)APP 外观交点O+层名单开图层EXT 延伸F+层名单关图层CEN 中心点A+层名加开入子层QUA 四分点层名+P 单开入子层TAN 切点层名+D 加开尺寸标注层PER 垂直点OPU 单开冲头层PAR 平行TPU 加开冲头层NOD 单点OM 单开料带层INS 插入点FD 单关标注层NEA 最近点DD 加开标注层NON 无OEC 单开ECN层F1 "端点, 交点, 圆心,单点" FEC 单关ECN层Ctrl+1 "中点, 四分之一点" OCU 单开CUT层Ctrl+2 垂点FCU 单关CUT层Ctrl+3 切点Ctrl+4 圆心Ctrl+5 最近点ZE/Ctrl+E 全屏ZS/Ctrl+W 放大ZX/Ctrl+D 缩小ZQ/Ctrl+Q 前一视图Ctrl+W 定窗放大在PressCAD中新增或修改图层控制的方法" 先在Dat活页夹中的layer.dat文件中新增或修改图层名称,线型及颜色，"再在lay_on.lsp文件中新增或修改以下语句，保存退出即可。

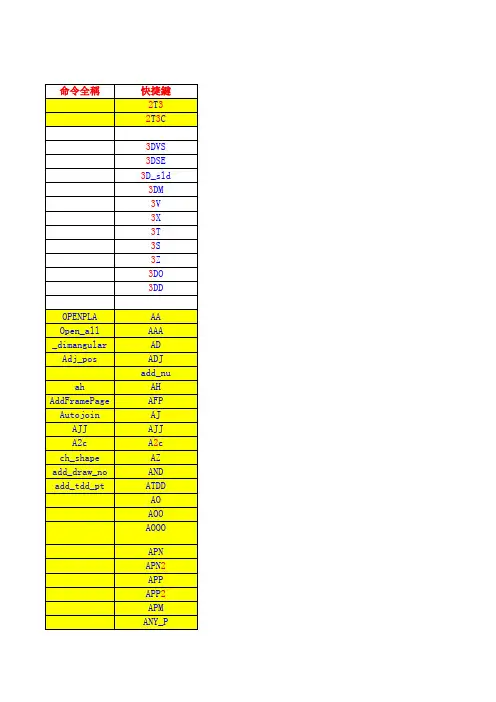

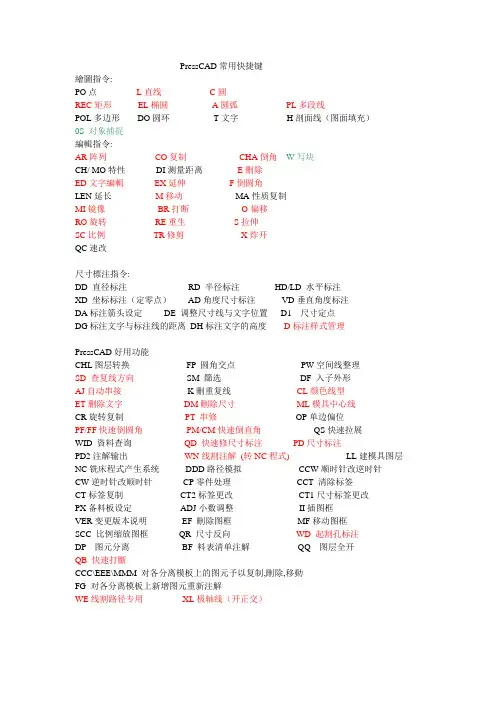

PressCAD常用快捷键繪圖指令:PO点L直线C圆REC矩形EL椭圆A圆弧PL多段线POL多边形DO圆环T文字H剖面线（图面填充）0S 对象捕捉編輯指令:AR阵列CO复制CHA倒角W写块CH/ MO特性DI测量距离E刪除ED文字編輯EX延伸F倒圆角LEN延长M移动MA性质复制MI镜像BR打断O偏移RO旋转RE重生S拉伸SC比例TR修剪X炸开QC速改尺寸標注指令:DD 直径标注RD 半径标注HD/LD 水平标注XD 坐标标注（定零点）AD角度尺寸标注VD垂直角度标注DA标注箭头设定DE 调整尺寸线与文字位置D1 尺寸定点DG标注文字与标注线的距离DH标注文字的高度D标注样式管理PressCAD好用功能CHL图层转换FP 圆角交点PW空间线整理SD 查复线方向SM 篩选DF 入子外形AJ自动串接K刪重复线CL颜色线型ET删除文字DM刪除尺寸ML模具中心线CR旋转复制PT 串修OP单边偏位PF/FF快速倒圆角PM/CM快速倒直角QS快速拉展WID 資料查询QD 快速修尺寸标注PD尺寸标注PD2注解输出WN线割注解(转NC程式)LL建模具图层NC铣床程式产生系统DDD路径模拟CCW顺时针改逆时针CW逆时针改顺时针CP零件处理CCT 清除标签CT标签复制CT2标签更改CT1尺寸标签更改PX备料板设定ADJ小数调整II插图框VER变更版本说明EF 刪除图框MF移动图框SCC 比例缩放图框QR 尺寸反向WD 起割孔标注DP 图元分离BF 料表清单注解QQ 图层全开QB 快速打斷CCC\EEE\MMM 对各分离模板上的图元予以复制,刪除,移動FG 对各分离模板上新增图元重新注解WE线割路径专用XL极轴线（开正交）PressCAD繪圖之功能鍵F1 捕捉端點, 交點, 圓心Ctrl + A 視窗放大Ctrl + 1 中點, 四分之一點Ctrl + D 視窗縮小Ctrl + 2 垂點Ctrl + Q 前景Ctrl + 3 切點Ctrl + W 定窗放大Ctrl + 4 圓心Ctrl + E 全景Ctrl + 5 最近點註: 當抓點功能被遮罩,F1功能健失效時,您按”~”鍵後按F1此即可抓點.另在命令行輸入(1,2,3,4,5,6)的數字為加開該數字層,F為單關O為單開T為凍結(例O1為單開1號層)问:我用AUTOCAD2004简体版的装了PRESSCAD2004,为什么所有的注释等只要涉及到中文字的,都显示为?????, 哪位大哥能告知,万分感谢了答:输入命令：ST使用大字体；SHX字体：使用monotxt.shx大字体：使用gbcbig.shx点应用就可以了！PressCAD\CAM新增功能(&功能改善)說明(1)作者：佚名来源： 浏览次数：135☆. 請將ACAD.PGP 置於AutoCAD 的Support 目錄下☆. 請將ACAD.RX 置於PressCAD 系統路徑下的program 目錄下☆. 請將Pressw.mnu 置於Presscad \ DAT 的目錄下☆. 其餘檔案置於Presscad \ Program 的目錄下☆. SM(Mask.arx)為篩選功能,快捷鍵為SM☆.Gear(Gear.arx) 為齒輪功能,由PressW.mnu 最後一個線割圖像驅動之.☆.PT(Pdel_text.arx) 為一方便好用的串修功能.☆.PF/FF(Pchamfer.arx) 為一方便好用的快速圓角功能.☆.CW(W_aux1.arx) 可檢查是否有逆時針的線割路徑,若有會將其轉成順時針的線割路徑☆.CCW(w_aux1.arx) 可檢查是否有順時針的線割路徑,若有會將其轉成逆時針的線割路徑☆.D3_D2(Pwblock.arx) 可檢查空間線並自動將其轉成2D平面線☆.Ell(Pdel_text.arx) 執行ell 指令後所繪的橢圓可被分解,再經串接後可轉線割路徑2001/10/23☆.增加WCF系統變數。

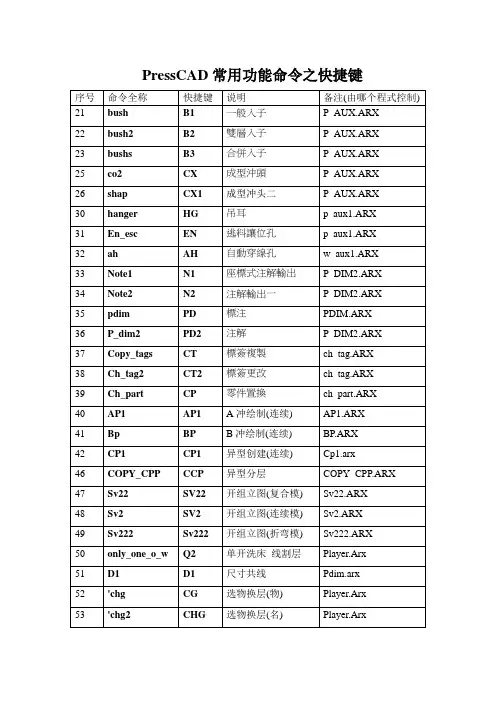

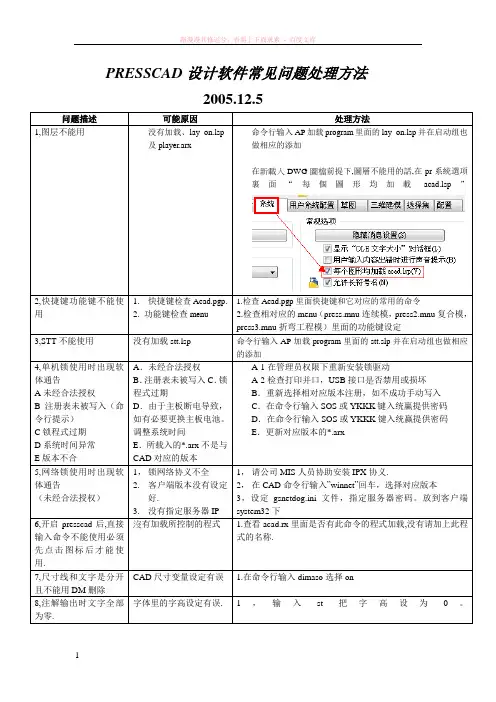

PRESSCAD设计软件常见问题处理方法2005.12.5问题描述可能原因处理方法1,图层不能用没有加载、lay_on.lsp及player.arx命令行输入AP加载program里面的lay_on.lsp并在启动组也做相应的添加在新載入DWG圖檔前提下,圖層不能用的話,在pr系統選項裏面“每個圖形均加載acad.lsp”2,快捷键功能键不能使用1.快捷键检查Acad.pgp.2. 功能键检查menu1.检查Acad.pgp里面快捷键和它对应的常用的命令2.检查相对应的menu（press.mnu连续模，press2.mnu复合模，press3.mnu折弯工程模）里面的功能键设定3,STT不能使用没有加载stt.lsp 命令行输入AP加载program里面的stt.slp并在启动组也做相应的添加4,单机锁使用时出现软体通告A未经合法授权B注册表未被写入（命令行提示）C锁程式过期D系统时间异常E版本不合A．未经合法授权B．注册表未被写入C．锁程式过期D．由于主板断电导致，如有必要更换主板电池。

调整系统时间E．所载入的*.arx不是与CAD对应的版本A-1在管理员权限下重新安装锁驱动A-2检查打印并口，USB接口是否禁用或损坏B．重新选择相对应版本注册，如不成功手动写入C．在命令行输入SOS或YKKK键入统赢提供密码D．在命令行输入SOS或YKKK键入统赢提供密码E．更新对应版本的*.arx5,网络锁使用时出现软体通告（未经合法授权）1，锁网络协义不全2.客户端版本没有设定好.3.没有指定服务器IP1，请公司MIS人员协助安装IPX协义.2，在CAD命令行输入”winnet”回车，选择对应版本3，设定gsnetdog.ini文件，指定服务器密码。

放到客户端system32下6,开启presscad后,直接输入命令不能使用必须先点击图标后才能使用.沒有加载所控制的程式 1.查看acad.rx里面是否有此命令的程式加载,没有请加上此程式的名称.7,尺寸线和文字是分开且不能用DM删除CAD尺寸变量设定有误 1.在命令行输入dimaso选择on8,注解输出时文字全部为零.字体里的字高设定有误. 1，输入st把字高设为0。

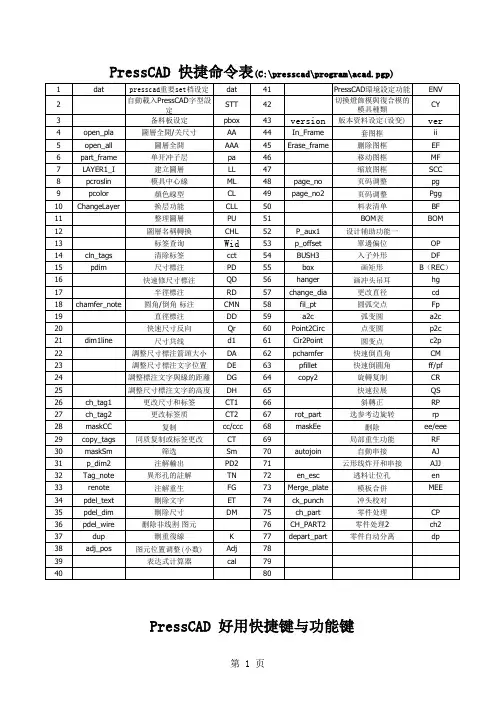

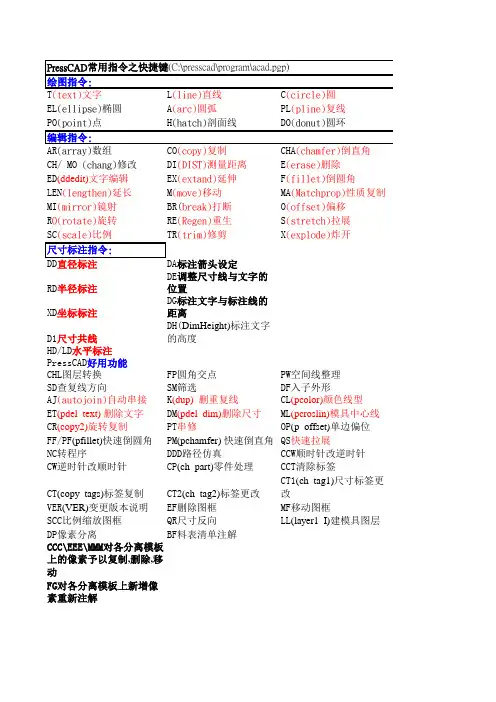

Press CAD 快捷命令表(C:\presscad\program\acad.pgp)尺寸标注指令编辑指令CAD使用小技巧：Cad鼠标滚轮不能控制实时平移：输入命令mbuttonpan回车，输入1，回车。

若是中毒了，输命令menu然后把cad安装目录中suppor中acad.mnc加载就行了插入文字时系统显示无法找到shell程序：输入命令mtexted在提示行上输入一个点‘.’按回车在cad中有时有交叉点在鼠标点击处产生：输命令blipmode在提示行输入off可消除視窗切換功能:PressCAD绘图功能键(C:\presscad\dat\*.mnu)註: 當抓點功能被遮罩,F1功能健失效時,您按”~”鍵後按F1此即可抓點.另在命令行輸入(1,2,3,4,5,6)的數字為加開該數字層,F為單關O為單開T為凍結(例O1為單開1號層)註:以上提供的快捷鍵僅供參考,使用者可根據自己的使用習慣修改.(括號內為指令全稱)點捕捉功能:Cad鼠标滚轮不能控制实时平移：输入命令mbuttonpan回车，输入1，回车。

若是中毒了，输命令menu然后把cad安装目录中suppor中acad.mnc加载就行了插入文字时系统显示无法找到shell程序：输入命令mtexted在提示行上输入一个点‘.’按回车在cad中有时有交叉点在鼠标点击处产生：输命令blipmode在提示行输入off可消除将cad中的图形插入到word中圆变成多边形：输命令viewres将值设的大一些Presscad修改快捷键：冲模设计→编辑资料档→档案编辑→program→ACAD.PGP修改好后保存，输命令reinit回车，点OK注解輸出沒有文字：處理方法: 這時您可以試一下下面的方法:在命令行輸入style或點擊下拉菜單格式里的字型,這時會彈出如下圖的對話框.請注意中間部分高度有沒設定值,如果有,請取消,設為0.不能彈出對話框，而是以提示的方式：處理方法: 在命令行輸入filedia，把它的值設為１．當您全景定窗時系統出現提示是否畫面重生(如下圖)：處理方法:在命令行輸入regenauto回車,在提示符輸入 on,以后就不出現地上面的提示了.Presscad菜单栏里少了菜单：输命令menu回车，选择press.cui点打开即可打开Cad会提示这个fail to get commcntrcontroller开始-运行-regeditHKEY_LOCAL_MACHINE——SOFTWARE——Autodesk——AutoCAD2006——R16.2——ACAD-4001:804——Applications——WSCommCntrAcCon找到LOADCTRLS这个项值，双击，将其值由2改成0 ，点击确定就可以了。

pressCAD的功能PressCAD主要功能介绍一、图层管理功能1、pressCAD对图层有一套有效的管理方式，各模板有独立对应的图层，各种零件图层、料表清单、加工方式等功能自动生成到个子对应的图层里，因此我们可利用此功能绘制出一套模具图后，自动分离出各模板零件，标准件等图层，同事还可以对应生成各模板、零件的加工说明和标注以及标准件清单，成本报价表等。

，2、pressCAD对图层的另一有效管理，就是能够通过快捷命令丹徒管理每块模板图、零件图、标注及加工说明等，便于绘图时快速操作，同时还可以根据颜色、线型对不同图元进行单开、关、全开、关，图层转换。

复制删除等图元处理功能。

二、模具类型设计功能1、在pressCAD绘制模具图时，首先是利用模板种类进行设定，它会根据设定自动生成连续模、复合模或工程模等模种类，在此基础上，我们可对模板资料设定（例如厚度，材料及价格，热处理及单价等），零件规格设计，材料厚度，冲剪力，弯曲比等设定，同时对零件自动排列（指标准件）设定及各项模具间隙的设定，这模具资料总设定为后面局部结构和工件设计提供自动生成资料2、模具结构中，间隙值的设定，根据材料厚度，可设定冲裁间隙，各类冲头，折弯块，安全销在对应模板的配合间隙，同时还可以设定出各配合孔的不用加工方式（例W割，R铰G磨等）为自动注解提供资料。

三、成品图展开功能1、pressCAD种成品图自动展开功能比较完备，可根据折弯半径，料厚及折弯角度值输入，自动求出中柱层的位置及长度，并累加出总长，自动标注出展开各段的长度值。

2、成品图展开有三种功能：（1）单断面展开。

可以输入材料厚度、方向及延展系数等值，系统可自动站来产品成品侧视图，并有全自动和半自动两种操作方式。

（2）简易单断面展开。

此功能也要输入料厚及中柱层偏移量参数值后，系统自动输入有关展开值，并自动平行偏移，根据偏移后的复线自动站来总长。

（3）结合法展开。

其设定值除材料、厚度外没还要输入折弯角度，系统自动会根据设定值读取设料档里对应的延展系数值，自动计算展开长度并加绘于指定结合面上。

一，AutoCAD常用命令:（住：灰色填充块内的命令在PressCAD中已经被替代或废弃）二，PressCAD常用命令:三，对象选择：当命令提示行出现"Select objects:"时，选择对象的方法有： ①鼠标点选。

②鼠标框选：框选方法有：1、由左至右框选，仅选择完全被框选的对象；2、由右至左框选，选择方框内的对象以及与方框交界的对象。

③命令行输入"ALL"：选择图纸中所有对象。

④命令行输入"F"：线选择对象(画一条直线,与直线相交的对象被选中)。

⑤命令行输入"L"：选择最后画的一个对象。

⑥命令行输入"P"：选择上一次选择的对象。

*单开某图层为：输入字母O加上图层名，如单开"8"图层命令为O8，单开"die"图层命令为ODIE，单开料带层命令为OM。

*单开入子层为：图层名加字母P。

如单开下模板入子层命令为DIEP。

*加开某图层为：直接输入图层名，如要加开"8"图层命令为8，加开"die"图层命令为DIE。

*单关某图层为：输入字母F加上图层名，如要单关"8"图层命令为F8，单关"die"图层命令为FDIE。

四，WINDOWS操作辅助快捷键：Ctrl+C：复制(可在不同的CAD图档中进行复制)Ctrl+V：粘贴(...)Ctrl+Shift+C：带基点的复制(...)Ctrl+Shift+V：粘贴为图块(...)Ctrl+S：保存F1键在原版CAD中为呼叫帮助文件，但在PressCAD中已改为捕捉端点、交点和圆心； F2键为CAD文本窗口；F3键为关闭/打开对象捕捉；F8键为关闭/打开正交模式。

**对象捕捉时输入：F1：捕捉端点、交点和圆心；Ctrl+1：捕捉中点、象限点；Ctrl+2：捕捉垂足；Ctrl+3：捕捉切点；Ctrl+4：捕捉圆心；Ctrl+5：捕捉最近点。

PressCAD常用指令之快捷键PRESSCAD绘图之绘图指令：A(arc)圆弧C(circle)圆DO(donut)圆环DT单行文字EL(ellipse)椭圆H(hatch)剖面线L(line)直线ML（MLINE）多线MT（MTEXT）多行文本PL(pline)复线，多段线矩形PO(point)点REG（REGION）面域POL(polygon)正多边形PAR平行线REC/B(rectang) RAY射线SPL（SPLINE）样条曲线T(text)文字XL（XLINE）放射线PressCAD绘图之捕捉功能键：APPINT捕捉到外观交点CEN捕捉到圆心EXT捕捉到延长线END捕捉到端点FRO正交偏移捕捉FP圆角交点INT捕捉到交点INS捕捉到插入点MID捕捉到中点NOD捕捉到节点NEA捕捉到最近点NON无捕捉（禁用捕捉）OSNAP对象捕捉设置PER捕捉到垂足AR捕捉到平行线QUA捕捉到象限点TAN捕捉到切点ZNDP捕捉到端点SN(SNAP)捕捉栅格尺寸标注命令：D（dimstyle）标注样式DDI（DIMDIAMETER）直径标注DA(dim arrows)标注箭头设定DAL（DIMALIGNED）对齐标注DAN（DIMANGULAR）角度标注DBA（DIMBASELINE）基线标注DCE（DIMCENTER）中心标注DCO（DIMCONTINUE）连续标注DRA（DIMRADIUS）半径标注DE调整尺寸线与文字的位置DLI（DIMLINEAR）线性标注D1/DL尺寸共线DOR（DIMORDINA TE）点标注DOV（DIMOVERRIDE）替换标注系统变量DED（DIMEDIT）编辑标注DG(dim gap)标注文字与标注线的距离DH(dim height）标注文字的高度ED修改标注XD坐标标注LE（QLEADER）快速引出标注ST（STYLE）文字样式TOL（TOLERANCE）标注形位公差PRESSCAD绘图之编辑指令：AR（array）阵列AA（AREA）求面积周长AL（ALIGN）对齐ATT（ATTDEF）属性定义A TE（ATTEDIT）编辑属性ADC, *ADCENTER（设计中心“Ctrl＋2”）BR(break)打断BO（BOUNDARY）边界创建，包括创建闭合多段线和面域CO(copy)复制CHA(chamfer)倒直角CH/MO（chang）/Ctrl+1修改特性（线性、文字高度等）DI(dist)测量距离（分析，非标注）D修改，调整DIV(divide)等分（块）DS（DSETTINGS）设置极轴追踪E(erase)，DEL键删除ED(ddedit)文字编辑EXT(EXTEND)延伸EXIT（QUIT）退出EXP（EXPORT）输出其它格式文件F(fillet)倒圆角FF/PF(pfillet)快速倒圆角H（BHATCH）填充HE编辑填充I(insert）插入图块MP（IMPORT）输入文件IN交集J合并直线（即合并前两直线必须在同一条直线上，合并后是直线，而非折线）LEN(lengthen)延长LE(qleader)快速引线LA (LAYER)图层操作LI（LIST）显示图形数据信息LT（LINETYPE）线形LTS（LTSCALE）线形比例LW（LWEIGHT）线宽MA(matchprop)性质复制(相当于格式刷) ME等分M(move)移动MI(mirror)镜像OPTIONS（自定义CAD设置）O(offset)偏移OS（OSNAP）设置捕捉模式OP,PR PRINT, *PLOT（打印）PU（PURGE）清除垃圾PE（PEDIT）编辑多边线PAN平移PRE（PREVIEW）打印预览RO(rotate)旋转R（REDRAW）重新生成RE(regen)重生REN（RENAME）重命名REG面域REV二维旋转成三维SC(scale)比例缩放SU差集SKETCH徒手画线S(strech)拉展（单向伸缩，以交叉窗口或交叉多边形选择要拉伸的对象）TO（TOOLBAR）工具栏TR(trim)修剪UN（UNI）并集X(explode)炸开V（VIEW）命名视图UN（UNITS）图形单位W（WBLOCK）定义块文件3DPAN三维平移3DZOON三维缩放3DORBIT三维动态观察3DCORBIT三维连续观察PressCAD绘图之好用功能：AJ（autojoin）自动串接ADJ小数调整BF料表清单注解B创建临时图块CHL图层转换COL(COLOR)设置颜色CR（copy2）旋转复制CCW顺时针该逆时针CW逆时针改顺时针CP(ch_part)零件处理CCT清楚标签CT（copy_tags）标签复制CT2(ch_tags)标签更改CT1（ch_tag1）尺寸标签更改CCC/EEE/MMM对各分离模板上的图元予以复制，删除，移动DF入子外形DM(pdel dim)删除尺寸DDD路径模拟DP图元分离ET（pdel text）删除文字EF删除图框E回车ALL回车全部删除FG对各分离模板上新增图元重新注解K(dup)删重复线II（In_Frame）插图框LL（layer1_I）建模具ML(pcroslin)模具中心线MF移动图框NC转程式OP（p_offest）单边偏位PD(pdim)尺寸标注PD2（p_dim2）注解输入PW空间线整理PT串修PM（pchamfer）快速倒直角PX（PBOX）备料板设定QD快速修尺寸标注QS快速拉展QR尺寸反向QQ图层全开SM筛选SD查复线方向SCC比例缩放图框VER变更版本说明WID资料查询WN线割注解WD起割孔标注W创建永久图块UCS三维坐标ROTA TE3D三维旋转MIRROR3D三维镜像3A三维阵列SURFTAB曲面网格TXTEXP分解文字常用CTRL快捷键【CTRL】＋1 *PROPERTIES(修改特性)：【CTRL】＋2 *ADCENTER（设计中心）【CTRL】＋O *OPEN（打开文件）【CTRL】＋N、M *NEW（新建文件）【CTRL】＋P *PRINT（打印文件）【CTRL】＋S *SA VE（保存文件）【CTRL】＋Z *UNDO（放弃）【CTRL】＋X *CUTCLIP（剪切）【CTRL】＋C *COPYCLIP（复制）【CTRL】＋V *PASTECLIP（粘贴）【CTRL】＋B *SNAP（栅格捕捉）【CTRL】＋F *OSNAP（对象捕捉）【CTRL】＋G *GRID（栅格）【CTRL】＋L *ORTHO（正交）【CTRL】＋W *（对象追踪）【CTRL】＋U *（极轴）【CTRL】＋P *（打印）【CTRL】＋Z *（撤销）=U回车。

CAD与PressCAD命令全集A(arc)圆弧B定义块C(circle)圆DO(donut)圆环EL(ellipse)椭圆H(hatch)剖面线L(line)直线PL(pline)多段线PO(point)点POL(polygon)多边形T(text)多行文字DT(text)单行文字REC (rectang)矩形H 填充BO 边界RAY:射线XL:构造线编辑指令:AR(array)阵列BR(break)打断CO(copy)复制M(move)移动MI(mirror)镜射O(offset)偏移RO(rotate)旋转F(fillet)倒圆角CHA(chamfer)倒直角EX(extand)延伸直边界LEN(lengthen)延长（修改对象的长度和圆弧的包含角）SC(scale)比例TR(trim)修剪X(explode)炸开PE（PEDIT）编辑多段线ME（MEASURE )定距等分DIV（DIVIDE) 定数等分S(stretch)拉伸三维拉伸：EXT三维旋转：REV常用操作F8正交F3对象捕捉追踪开关F11对象捕捉追踪开关ZOOM综合命令ZE全屏或双击中键RE(Regen)重生PL打印E(erase)删除UCS 新坐标系W: 定义块并保存到硬盘中PU:清理OP:CAD选项MENU: 选择菜单文件LA(LAYER)图层特性管理器LT(LINETYPE)线型管理器LW(LWEIGHT)线宽设置LTSCALE设定全部线形比列因子DT: 文本的设置(dtext)ST: 打开字体设置对话框(style)D(DST)尺寸样式管理器SE: 打开对象自动捕捉对话框SN: 栅格捕捉模式设置(snap) U: 恢复上一次操做V: 设置当前坐标I: 插入块CH/MO(chang)修改特性OI：插入外部对象SO: 绘制二围面( 2d solid) AP: 加载*lsp程系AL: 对齐(align)G：对象编组MA(Matchprop)性质复制DCE, *DIMCENTER 中心标记尺寸标注指令:ED(ddedit)文字编辑dan:角度标注DIMANGULAR ddi:直径标注DIMDIAMETER dra:半径标注DIMRADIUSdal:对齐标注DIMALIGNEDDBA, *DIMBASELINE 基线标注DCO, *DIMCONTINUE 连续标注DED, *DIMEDIT 编辑标注DLI, *DIMLINEAR 线性标注DOR, *DIMORDINATE 坐标标注LE, *QLEADER 快速引线D, *DIMSTYLE 标注样式管理器DST, *DIMSTYLE 标注样式管理器STA, *STANDARDS 标准配置（CAD标准）DRE, *DIMREASSOCIATE 重新关联标注DDA, *DIMDISASSOCIATE 删除选定择标注的关联性DI(DIST)测量距离AA: 测量区域和周长(area)DA(Dim Arrows) 标注箭头设定DE 调整尺寸线与文字的位置DG(Dim gap)标注文字与标注线的距离DH(Dim Height) 标注文字的高度REG, *REGION 面域SPL, *SPLINE 样条曲线SPE, *SPLINEDIT 编辑样条曲线XL, *XLINE 构造线（创建无限长的线）*revcloud 修订云线*ellipse 椭圆弧ML, *MLINE 多线（创建多条平行线）PressCAD2005尺寸标注指令:D1 尺寸共线DD 直径标注HD/LD 水平标注RD 半径标注XD 坐标标注PressCAD好用功能AA 图层全开AAA 图层(尺寸)全开ADJ(ADJ)小数调整AH 自动穿线孔AJ(autojoin)自动串接AQ 模板零件BF 料表清单注解CCW顺时针改逆时针CHL图层转换CL(pcolor)颜色线型CR(copy2)旋转复制CW逆时针改顺时针CP(ch_part)零件处理CCT 清除标签CT(copy_tags)标签复制CT1(ch_tag1)尺寸标签更改CT2(ch_tag2)标签更改DDD路径仿真DF入子外形DM(pdel_dim)删除尺寸DP像素分离EF删除图框ET(pdel_text)删除文字EN(en_esc)逃料让位孔FF/PF(pfillet)快速倒圆角FG对分离模板上新增像素重新注解FP 圆角交点HG(hanger)吊耳绘制II(In_Frame)插图框K(dup) 删重复线LL(layer1_I)建模具图层MA性质复制MF移动图框ML(pcroslin)模具中心线OP(p_offset)单边偏位PT 串修PM(pchamfer)快速倒直角PD(pdim) 尺寸标注PD2(p_dim2)注解输PW空间线整理PX(PBOX)备料板设定QQ(side_part)零件配对QD 快速修尺寸QR 尺寸反向QS快速拉展SD 查复线方向SM筛选SV2开模块立图SCC比例缩放图框VER变更版本说明WC转程序WD 起割孔标注WID 数据查询CCC\EEE\MMM 对各分离模板上的像素予以复制,删除,移动PressCAD绘图之功能键(C:\presscad\dat\*.mnu)点捕捉功能: 窗口切换功能:F1 端点, 交点, 圆心Ctrl + A 窗口放大Ctrl + 1 中点, 四分之一点Ctrl + D 窗口缩小Ctrl + 2 垂点Ctrl + Q 前景Ctrl + 3 切点Ctrl + W 定窗放大Ctrl + 4 圆心Ctrl + E 全景Ctrl + 5 最近点注:当抓点功能被屏蔽,F1功能健失效时,您按”~”键后按F1此即可抓点.另在命令行输入(1,2,3,4,5,6)的数字为加开该数字层,F为单关O为单开T为冻结(例O1为单开1号层)注:以上提供的快捷键仅供参考,使用者可根据自己的使用习惯修改.(括号内为指令全称)。

CAD与PressCAD命令全集A(arc)圆弧B定义块C(circle)圆DO(donut)圆环EL(ellipse)椭圆H(hatch)剖面线L(line)直线PL(pline)多段线PO(point)点POL(polygon)多边形T(text)多行文字DT(text)单行文字REC (rectang)矩形H 填充BO 边界RAY:射线XL:构造线编辑指令:AR(array)阵列BR(break)打断CO(copy)复制M(move)移动MI(mirror)镜射O(offset)偏移RO(rotate)旋转F(fillet)倒圆角CHA(chamfer)倒直角EX(extand)延伸直边界LEN(lengthen)延长（修改对象的长度和圆弧的包含角）SC(scale)比例TR(trim)修剪X(explode)炸开PE（PEDIT）编辑多段线ME（MEASURE )定距等分DIV（DIVIDE) 定数等分S(stretch)拉伸三维拉伸：EXT三维旋转：REV常用操作F8正交F3对象捕捉追踪开关F11对象捕捉追踪开关ZOOM综合命令ZE全屏或双击中键RE(Regen)重生PL打印 E(erase)删除UCS 新坐标系W: 定义块并保存到硬盘中PU:清理OP:CAD选项MENU: 选择菜单文件LA(LAYER)图层特性管理器LT(LINETYPE)线型管理器LW(LWEIGHT)线宽设置LTSCALE设定全部线形比列因子DT: 文本的设置(dtext) ST: 打开字体设置对话框(style)D(DST)尺寸样式管理器　SE: 打开对象自动捕捉对话框SN: 栅格捕捉模式设置(snap)U: 恢复上一次操做V: 设置当前坐标I: 插入块CH/MO(chang)修改特性 OI：插入外部对象　SO: 绘制二围面( 2d solid) AP: 加载*lsp程系　AL: 对齐(align)G：对象编组MA(Matchprop)性质复制DCE, *DIMCENTER 中心标记尺寸标注指令:ED(ddedit)文字编辑dan:角度标注DIMANGULAR ddi:直径标注DIMDIAMETER dra:半径标注DIMRADIUSdal:对齐标注DIMALIGNEDDBA, *DIMBASELINE 基线标注DCO, *DIMCONTINUE 连续标注DED, *DIMEDIT 编辑标注DLI, *DIMLINEAR 线性标注DOR, *DIMORDINATE 坐标标注LE, *QLEADER 快速引线D, *DIMSTYLE 标注样式管理器DST, *DIMSTYLE 标注样式管理器STA, *STANDARDS 标准配置（CAD标准）DRE, *DIMREASSOCIATE 重新关联标注DDA, *DIMDISASSOCIATE 删除选定择标注的关联性DI(DIST)测量距离AA: 测量区域和周长(area)DA(Dim Arrows) 标注箭头设定DE 调整尺寸线与文字的位置DG(Dim gap)标注文字与标注线的距离DH(Dim Height) 标注文字的高度REG, *REGION 面域SPL, *SPLINE 样条曲线SPE, *SPLINEDIT 编辑样条曲线XL, *XLINE 构造线（创建无限长的线）*revcloud 修订云线*ellipse 椭圆弧ML, *MLINE 多线（创建多条平行线）PressCAD2005尺寸标注指令:D1 尺寸共线 DD 直径标注 HD/LD 水平标注 RD 半径标注 XD 坐标标注PressCAD好用功能AA 图层全开 AAA 图层(尺寸)全开ADJ(ADJ)小数调整 AH 自动穿线孔AJ(autojoin)自动串接AQ 模板零件 BF 料表清单注解 CCW顺时针改逆时针CHL图层转换 CL(pcolor)颜色线型 CR(copy2)旋转复制 CW逆时针改顺时针 CP(ch_part)零件处理CCT 清除标签CT(copy_tags)标签复制CT1(ch_tag1)尺寸标签更改 CT2(ch_tag2)标签更改DDD路径仿真 DF入子外形DM(pdel_dim)删除尺寸 DP像素分离 EF删除图框 ET(pdel_text)删除文字 EN(en_esc)逃料让位孔FF/PF(pfillet)快速倒圆角FG对分离模板上新增像素重新注解 FP 圆角交点 HG(hanger)吊耳绘制 II(In_Frame)插图框K(dup) 删重复线LL(layer1_I)建模具图层 MA性质复制 MF移动图框 ML(pcroslin)模具中心线 OP(p_offset)单边偏位 PT 串修 PM(pchamfer)快速倒直角 PD(pdim) 尺寸标注 PD2(p_dim2)注解输PW空间线整理PX(PBOX)备料板设定QQ(side_part)零件配对 QD 快速修尺寸QR 尺寸反向 QS快速拉展SD 查复线方向SM筛选 SV2开模块立图SCC 比例缩放图框VER变更版本说明WC转程序WD 起割孔标注WID 数据查询CCC\EEE\MMM 对各分离模板上的像素予以复制,删除,移动PressCAD绘图之功能键(C:\presscad\dat\*.mnu)点捕捉功能: 窗口切换功能:F1 端点, 交点, 圆心 Ctrl + A 窗口放大Ctrl + 1 中点, 四分之一点 Ctrl + D 窗口缩小Ctrl + 2 垂点 Ctrl + Q 前景Ctrl + 3 切点 Ctrl + W 定窗放大Ctrl + 4 圆心 Ctrl + E 全景Ctrl + 5 最近点注:当抓点功能被屏蔽,F1功能健失效时,您按”~”键后按F1此即可抓点.另在命令行输入(1,2,3,4,5,6)的数字为加开该数字层,F为单关O为单开T为冻结(例O1为单开1号层)注:以上提供的快捷键仅供参考,使用者可根据自己的使用习惯修改.(括号内为指令全称)　。
