R24.7KR34.7KR44.7KVCCP20P21P22VCCY132.768KHzC120pFC220pFP12P11P10R1 IN13R2 IN8T1 IN11T2 IN10GND15V+2V-6VCC16R1 OUT12R2 OUT9T1 OUT14T2 OUT7C1+1C1 -3C2+4C2 -5U8MAX232VCCVCCC60.1UFC40.1UFC50.1UFC70.1UFP31P30162738495J5DB9IN-026msb2-1212-220IN-1272-3192-418IN-2282-582-615IN-312-714lsb2-817IN-42EOC7IN-53ADD-A25IN-64ADD-B24ADD-C23IN-75ALE22ref(-)16ENABLE9START6ref(+)12CLOCK10U5ADC0809C30.1UFVCCVCCR510KVCC12J2IN312J3IN6P00P32P00P01P02231U3A74LS02564U3B74LS028910U3C74LS02P36P37P27D2Q5Q6CLK341PRECLRU4A74LS74D12Q9Q8CLK111013PRECLRU4B74LS74VCCVCCVCCVCCALEVcc20Iout111lsbDI07Iout212DI16DI25Rfb9DI34DI416Vref8DI515DI614msbDI713ILE19WR218CS1WR12Xfer17U6DAC0832VCCP00P01P02P03P04P05P06P07P23VCCP3632184U7ALM358567U7BLM358VCC-VCCVCCR61KR72K12J4OUTR82KRXINTXOUT12345678910111213141516171819202122232425262728293031323334353637383940JP1AT89S51P10P11P12P13P14P15P16P17RSTP30P31P32P33P34P35P36P37X2X1GNDP20P21P22P23P24P25P26P27PSENALEEAVCCP00P01P02P03P04P05P06P07WRRDRXDTXDVCC18IO6SCLK7RST5X12X23GND4VCC21U1DS1302P01P02P03P04P05P06P07D0D1D2D3D4D5D6D7INT0INT1INT0WRRDABCD0D1D2D3D4D5D6D7CSWROUTRXDTXDT0T1VCC8SCL6WP7SDA5A12A23GND4NC1U2AT24C04VDD8LV6SH7OUT5C1+2GND3C1-4FC1U9MAX860C810uFC910uFVCC-VCC1234567891011121314151617181920J1RT12864I-1(ST7920)VSSVDDV0RS/CSRW/SIDE/SCLKDB0DB1DB2DB3DB4DB5DB6DB7PSBNC/RSTVOUTLEDALEDKVCCR110KVOUTVOUTP24P25P26P00P01P02P03P04P05P06P07P13P14R91KR101KR111KR121KR131KR141KR151KR161KVCCC1047UFC110.1UFVCC

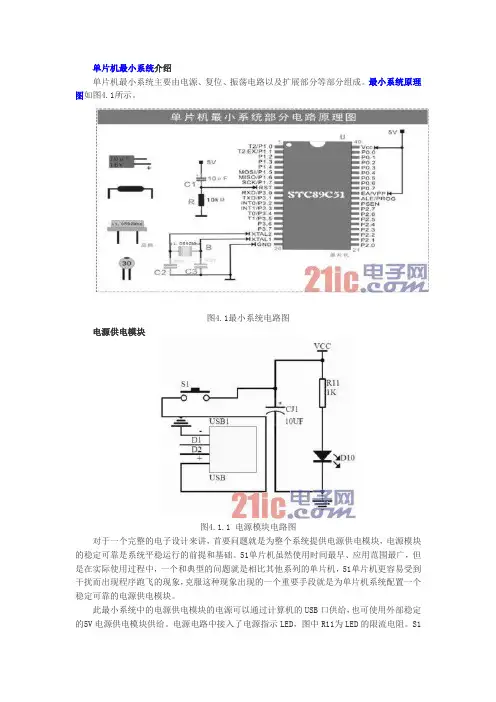

单片机最小系统介绍 单片机最小系统主要由电源、复位、振荡电路以及扩展部分等部分组成。最小系统原理图如图4.1所示。
图4.1最小系统电路图 电源供电模块
图4.1.1 电源模块电路图 对于一个完整的电子设计来讲，首要问题就是为整个系统提供电源供电模块，电源模块的稳定可靠是系统平稳运行的前提和基础。51单片机虽然使用时间最早、应用范围最广，但是在实际使用过程中，一个和典型的问题就是相比其他系列的单片机，51单片机更容易受到干扰而出现程序跑飞的现象，克服这种现象出现的一个重要手段就是为单片机系统配置一个稳定可靠的电源供电模块。 此最小系统中的电源供电模块的电源可以通过计算机的USB口供给，也可使用外部稳定的5V电源供电模块供给。电源电路中接入了电源指示LED，图中R11为LED的限流电阻。S1 为电源开关。 复位电路
图4.1.2 复位电路图 单片机的置位和复位，都是为了把电路初始化到一个确定的状态，一般来说，单片机复位电路作用是把一个例如状态机初始化到空状态，而在单片机内部，复位的时候单片机是把一些寄存器以及存储设备装入厂商预设的一个值。 单片机复位电路原理是在单片机的复位引脚RST上外接电阻和电容，实现上电复位。当复位电平持续两个机器周期以上时复位有效。复位电平的持续时间必须大于单片机的两个机器周期。具体数值可以由RC电路计算出时间常数。 复位电路由按键复位和上电复位两部分组成。 (1)上电复位：STC89系列单片及为高电平复位，通常在复位引脚RST上连接一个电容到VCC，再连接一个电阻到GND，由此形成一个RC充放电回路保证单片机在上电时RST脚上有足够时间的高电平进行复位，随后回归到低电平进入正常工作状态，这个电阻和电容的典型值为10K和10uF。 (2)按键复位：按键复位就是在复位电容上并联一个开关，当开关按下时电容被放电、RST也被拉到高电平，而且由于电容的充电，会保持一段时间的高电平来使单片机复位。 振荡电路
HD-51-A型 单片机学习/开发板使用手册 华北电力大学 自动化系 实验室
内部资料 供学习参考 0
HD-51-A型 单片机学习/开发板
使用手册（试用版）
王炳谦 编写
华北电力大学 自动化系
2011年2月20日
HD-51-A型 单片机学习/开发板使用手册 华北电力大学 自动化系 实验室
内部资料 供学习参考 1
目录
第一章 硬件.
1 HD-51-A型 学习/开发板照片-------------------------------------------------2
2 51学习板元件位置图
3 HD-51-A型 学习/开发板的产品外观及对应各功能模块说明
4 USB转RS-232串口线
5 学习板支持的单片机型号简介
6 HD-51-A型 51单片机学习开发板原理图
第二章 软件
1 Keil C 单片机开发工具软件简介---------------------------------------------7
2 STC单片机PC端ISP下载控制软件Ver4.83
3 将固件程序下载到单片机内的方法
4 学习51单片机的第一个入门程序
第三章 基本使用方法
1 HD-51-A型 学习/开发板与计算机的接线-----------------------------------10
2 如何下载程序到学习板中
附录：keil 教程下载网站
HD-51-A型 单片机学习/开发板使用手册 华北电力大学 自动化系 实验室
内部资料 供学习参考 2 第一章 硬件

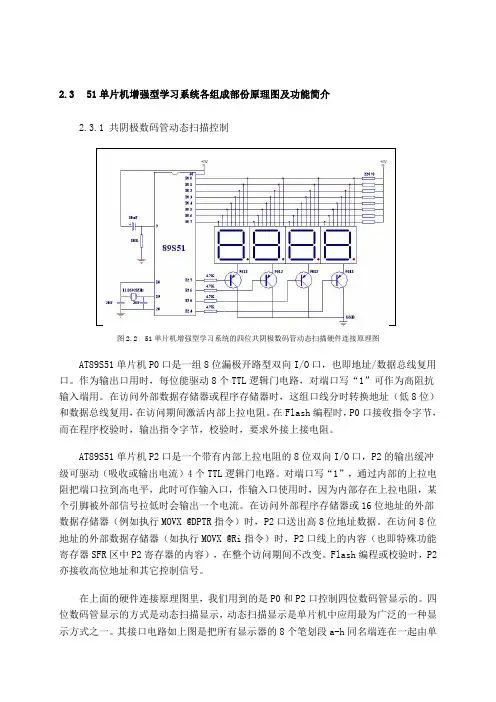

2.3 51单片机增强型学习系统各组成部份原理图及功能简介
2.3.1 共阴极数码管动态扫描控制
图2.2 51单片机增强型学习系统的四位共阴极数码管动态扫描硬件连接原理图
AT89S51单片机P0口是一组8位漏极开路型双向I/O口，也即地址/数据总线复用口。作为输出口用时，每位能驱动8个TTL逻辑门电路，对端口写“1”可作为高阻抗输入端用。在访问外部数据存储器或程序存储器时，这组口线分时转换地址（低8位）和数据总线复用，在访问期间激活内部上拉电阻。在Flash编程时，P0口接收指令字节，而在程序校验时，输出指令字节，校验时，要求外接上接电阻。
AT89S51单片机P2口是一个带有内部上拉电阻的8位双向I/O口，P2的输出缓冲级可驱动（吸收或输出电流）4个TTL逻辑门电路。对端口写“1”，通过内部的上拉电阻把端口拉到高电平，此时可作输入口，作输入口使用时，因为内部存在上拉电阻，某个引脚被外部信号拉低时会输出一个电流。在访问外部程序存储器或16位地址的外部数据存储器（例如执行MOVX @DPTR指令）时，P2口送出高8位地址数据。在访问8位地址的外部数据存储器（如执行MOVX @Ri指令）时，P2口线上的内容（也即特殊功能寄存器SFR区中P2寄存器的内容），在整个访问期间不改变。Flash编程或校验时，P2亦接收高位地址和其它控制信号。
在上面的硬件连接原理图里，我们用到的是P0和P2口控制四位数码管显示的。四位数码管显示的方式是动态扫描显示，动态扫描显示是单片机中应用最为广泛的一种显示方式之一。其接口电路如上图是把所有显示器的8个笔划段a-h同名端连在一起由单 51单片机增强型学习系统
１ 片机的P0.0~P0.7控制，而每一个数码管的公共极（阴极） 是各自独立地受单片机P2.7~P2.4控制。CPU向字段输出口P0口送出字形码时，所有数码管接收到相同的字形码，但究竟是那个数码管亮则取决于P2.7~P2.4的输入结果，所以我们就可以自行决定何时显示哪一位了。而所谓动态扫描就是指我们采用分时的方法，轮流控制各个数码管的公共极，使各个数码管轮流点亮。在轮流点亮扫描过程中，每位数码管的点亮时间是极为短暂的（约1ms），但由于人的视觉暂留现象及发光二极管的余辉效应，尽管实际上各位数码管并非同时点亮，但只要扫描的速度足够快，给人的印象就是一组稳定的显示数据，不会有闪烁感。
