【CN209884102U】基于MEMS机构的调焦镜头机构及自动变焦口腔观察仪【专利】

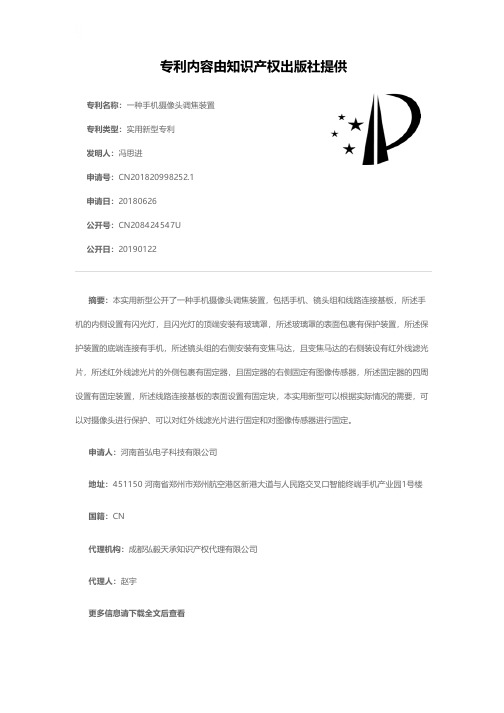

专利名称：一种手机摄像头调焦装置专利类型：实用新型专利
发明人：冯思进
申请号：CN201820998252.1
申请日：20180626
公开号：CN208424547U
公开日：
20190122
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种手机摄像头调焦装置，包括手机、镜头组和线路连接基板，所述手机的内侧设置有闪光灯，且闪光灯的顶端安装有玻璃罩，所述玻璃罩的表面包裹有保护装置，所述保护装置的底端连接有手机，所述镜头组的右侧安装有变焦马达，且变焦马达的右侧装设有红外线滤光片，所述红外线滤光片的外侧包裹有固定器，且固定器的右侧固定有图像传感器，所述固定器的四周设置有固定装置，所述线路连接基板的表面设置有固定块，本实用新型可以根据实际情况的需要，可以对摄像头进行保护、可以对红外线滤光片进行固定和对图像传感器进行固定。

申请人：河南首弘电子科技有限公司
地址：451150 河南省郑州市郑州航空港区新港大道与人民路交叉口智能终端手机产业园1号楼国籍：CN
代理机构：成都弘毅天承知识产权代理有限公司
代理人：赵宇
更多信息请下载全文后查看。

(19)中华人民共和国国家知识产权局(12)发明专利申请(10)申请公布号 (43)申请公布日 (21)申请号 201910764869.6(22)申请日 2019.08.19(71)申请人 江苏钜芯集成电路技术股份有限公司地址 214125 江苏省无锡市新区震泽路18号无锡软件园巨蟹座C幢一层(72)发明人 谭礼祥　黄保黔　(74)专利代理机构 上海启核知识产权代理有限公司 31339代理人 王仙子(51)Int.Cl.G02B 27/62(2006.01)(54)发明名称一种电动调节双目相机镜头焦距的装置以及调焦系统(57)摘要本发明涉及相机镜头调焦技术领域，特别涉及一种电动调节双目相机镜头焦距的装置以及调焦系统，一种电动调节双目相机镜头焦距的装置，适用于相机镜头调焦过程，包括工作台、安装于工作台上的工件固定座、可设于所述工件固定座内进行镜头调焦的模组，安装于工作台用于锁紧所述模组的夹持机构，以及装配于工作台用于配合所述模组进行调焦动作的调节机构；所述模组包括支架、镜头以及成像传感器，所述镜头安装于支架，并可在所述支架上进行移动，所述成像传感器安装于支架并位于镜头后方，调焦精准度更高，稳定性更好，更加高效高速，可搭配AI实现全自动调焦，搭配双镜头使得调焦成像效果更好。

权利要求书2页 说明书4页 附图3页CN 110646948 A 2020.01.03C N 110646948A1.一种电动调节双目相机镜头焦距的装置，适用于相机镜头调焦过程，其特征在于，包括工作台、安装于工作台上的工件固定座(21)、可设于所述工件固定座(21)内进行镜头调焦的模组(10)，安装于工作台用于锁紧所述模组(10)的夹持机构，以及装配于工作台用于配合所述模组(10)进行调焦动作的调节机构；所述模组(10)包括支架(11)、镜头(13)以及成像传感器(12)，所述镜头(13)安装于支架(11)，并可在所述支架(11)上进行移动，所述成像传感器(12)安装于支架(11)并位于镜头(13)后方。

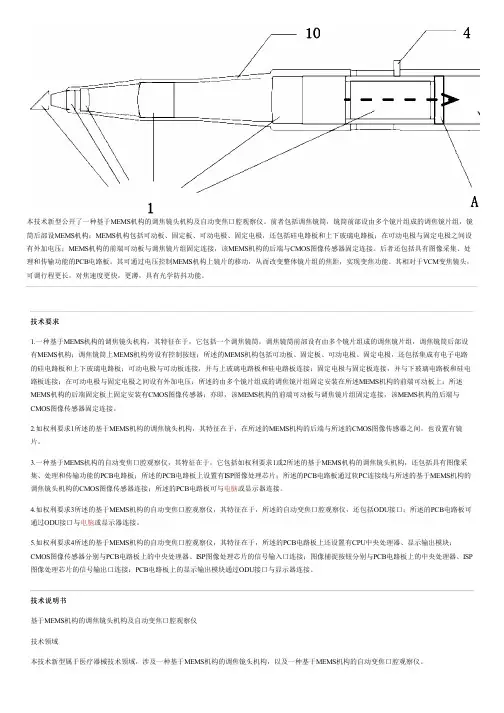

本技术新型公开了一种基于MEMS机构的调焦镜头机构及自动变焦口腔观察仪。

前者包括调焦镜筒，镜筒前部设由多个镜片组成的调焦镜片组，镜筒后部设MEMS机构；MEMS机构包括可动板、固定板、可动电极、固定电极，还包括硅电路板和上下玻璃电路板；在可动电极与固定电极之间设有外加电压；MEMS机构的前端可动板与调焦镜片组固定连接，该MEMS机构的后端与CMOS图像传感器固定连接。

后者还包括具有图像采集、处理和传输功能的PCB电路板。

其可通过电压控制MEMS机构上镜片的移动，从而改变整体镜片组的焦距，实现变焦功能。

其相对于VCM变焦镜头，可调行程更长，对焦速度更快，更薄，具有光学防抖功能。

技术要求1.一种基于MEMS机构的调焦镜头机构，其特征在于，它包括一个调焦镜筒，调焦镜筒前部设有由多个镜片组成的调焦镜片组，调焦镜筒后部设有MEMS机构；调焦镜筒上MEMS机构旁设有控制按钮；所述的MEMS机构包括可动板、固定板、可动电极、固定电极，还包括集成有电子电路的硅电路板和上下玻璃电路板；可动电极与可动板连接，并与上玻璃电路板和硅电路板连接；固定电极与固定板连接，并与下玻璃电路板和硅电路板连接；在可动电极与固定电极之间设有外加电压；所述的由多个镜片组成的调焦镜片组固定安装在所述MEMS机构的前端可动板上；所述MEMS机构的后端固定板上固定安装有CMOS图像传感器；亦即，该MEMS机构的前端可动板与调焦镜片组固定连接，该MEMS机构的后端与CMOS图像传感器固定连接。

2.如权利要求1所述的基于MEMS机构的调焦镜头机构，其特征在于，在所述的MEMS机构的后端与所述的CMOS图像传感器之间，也设置有镜片。

3.一种基于MEMS机构的自动变焦口腔观察仪，其特征在于，它包括如权利要求1或2所述的基于MEMS机构的调焦镜头机构，还包括具有图像采集、处理和传输功能的PCB电路板；所述的PCB电路板上设置有ISP图像处理芯片；所述的PCB电路板通过软PC连接线与所述的基于MEMS机构的调焦镜头机构的CMOS图像传感器连接；所述的PCB电路板可与电脑或显示器连接。

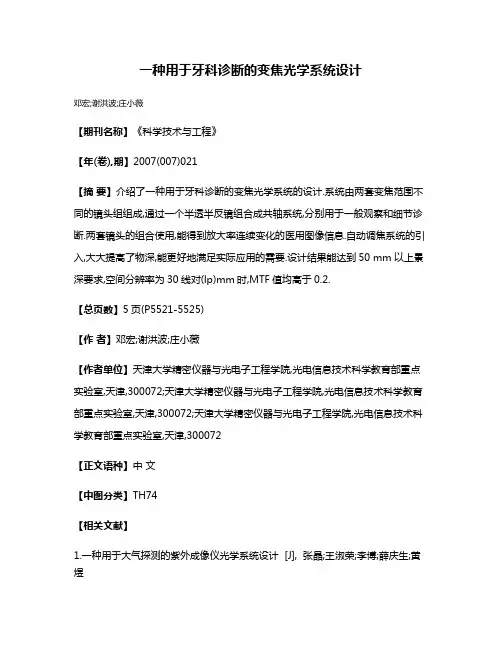

一种用于牙科诊断的变焦光学系统设计
