舞台上的灯光控制原理舞台上的灯光控制原理是指通过特定的控制系统对舞台上的灯光进行调整和控制的过程。
舞台灯光控制原理主要包括光源选择和灯光调节两个方面。
下面将详细介绍舞台灯光控制的原理和相关的技术。
1. 光源选择：舞台上的灯光通常使用的是各类灯泡，包括白炽灯、荧光灯、氙灯、卤钨灯和LED等不同的光源。
光源的选择要根据舞台效果的要求和具体场景来确定。
不同种类的灯泡具有不同的亮度、颜色和发光角度，因此，在舞台灯光控制中，需要根据舞台效果的需要来选择合适的光源。
2. 灯光调节：舞台灯光控制的主要任务是调节灯光的亮度、颜色和发光角度来营造出不同的舞台效果。
为了实现这一目标，舞台灯光控制系统通常由以下几个组成部分组成。
- 光控台：光控台是灯光控制系统的核心设备，通过光控台可以对舞台上的灯光进行精确的调整和控制。
在光控台上通过旋钮、按钮或触摸屏等方式来控制每一个灯光的亮度、颜色和发光角度等参数。
光控台通常配备有多个控制通道，可以同时控制多个不同的灯光，从而实现舞台上多种效果的切换。
- 信号传输：舞台灯光控制系统通常采用数字信号传输技术来传输控制指令。
信号传输可以通过有线或无线的方式进行。
有线传输通常使用DMX512协议，该协议定义了一种串行数字信号传输方式，可实现多个灯光的同时控制。
无线传输则可以使用无线控制器或无线路由器等设备，通过无线信号传输控制指令。
- 灯光控制器：灯光控制器是连接光控台和灯光的重要设备，它可以将光控台发送的信号转换成灯光需要的电流和电压，并通过控制器将其传输到各个灯光。
控制器通常具有多个输出接口，可以同时控制多个灯光。
控制器还可以根据控制台的指令，对光源进行亮度、颜色和发光角度的调节。
- 灯光效果器：灯光效果器是用于改变灯光发光角度和散射光线的设备，通过灯光效果器可以在舞台上产生不同的灯光效果。
常见的灯光效果器有滤色片、准直器、散射器和聚光器等。
灯光效果器的选择和使用可以根据舞台效果的要求进行调整和变化。
舞台灯光控制系统控制要求：用PLC构成的舞台灯光控制系统。
合上启动按钮SD,按以下规律显示：1-2-3-4-5-6-7-8-12-1234-123456-12345678-345678-78-15-26-37-48-37-26-15-1357-2468-1，如此循环。
数字表示灯号。
24组数字灯的亮对应M101.0-M115.0和M201.0-209.0的值1.舞台灯光控制图I/O地址表（如表10-9所示）编号地址说明功能输入地址表（如表表10-9所示）110.0SD按钮输入启动舞台灯光输出地址表（如表10-10所示）1Q0.0接指示灯1控制灯1亮、灭2Q0.1接指示灯2控制灯2亮、灭3Q0.2接指示灯3控制灯3亮、灭4Q0.3接指示灯4控制灯4亮、灭5Q0.4接指示灯5控制灯5亮、灭6Q0.5接指示灯6控制灯6亮、灭7Q0.6接指示灯7控制灯7亮、灭8Q0.7接指示灯8控制灯8亮、灭舞台灯光控制图舞台灯光布置图，如图10-18所示舞台灯光控制过程分析按下启动按钮SD，10.0闭合，每2s产生一次脉冲使M0.0为1，M10.0得电，延时3sM10.0失电。
3s内M100.0为1，以后为0，直到M2.0为1，M100.0才为1，M100.0的值传给M101.0-M115.0,传到M115.0时，其值传给M200.0，M200.0值传给M201.0-M209.0,传到M209.0时，其值传给M2.0,再传给M100.0,2s后M2.0为0，M100.0也为0，每2s右移一次。
每2s有1组灯亮，24组灯循环亮。
M100.0的值开始为1，传给M101.0后，M100.0的值开始为0，直到循环结束M2.0为1，M100.0的值又为1，第二次循环。
关闭启动按钮SD时，M100.0-M115.0,M200.0-M209.0复位。
舞台灯光控制系统PLC编程。

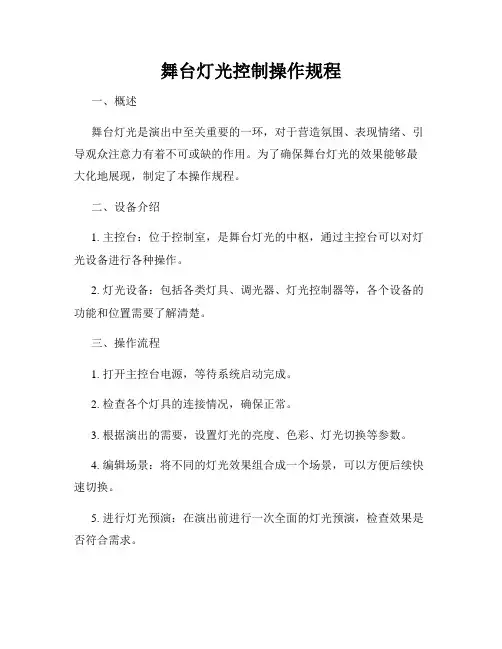

舞台灯光控制操作规程
一、概述
舞台灯光是演出中至关重要的一环，对于营造氛围、表现情绪、引导观众注意力有着不可或缺的作用。
为了确保舞台灯光的效果能够最大化地展现，制定了本操作规程。
二、设备介绍
1. 主控台：位于控制室，是舞台灯光的中枢，通过主控台可以对灯光设备进行各种操作。
2. 灯光设备：包括各类灯具、调光器、灯光控制器等，各个设备的功能和位置需要了解清楚。
三、操作流程
1. 打开主控台电源，等待系统启动完成。
2. 检查各个灯具的连接情况，确保正常。
3. 根据演出的需要，设置灯光的亮度、色彩、灯光切换等参数。
4. 编辑场景：将不同的灯光效果组合成一个场景，可以方便后续快速切换。
5. 进行灯光预演：在演出前进行一次全面的灯光预演，检查效果是否符合需求。
6. 演出过程中的操作：根据导演或节目组的指示，及时调整灯光效果，保证演出效果最佳。
四、注意事项
1. 操作人员必须熟悉各种灯具的名称、型号、功能，以便快速准确
地进行操作。
2. 操作人员需保持专注，严格按照规定操作，避免因操作失误导致
灯光效果不佳。
3. 每次操作结束后，要及时关闭电源，检查设备是否完好，及时报修、更换。
4. 操作结束后，要对场地进行清理整理，确保设备完好无损。
五、总结
舞台灯光控制操作规程的制定，旨在规范操作流程，保障演出效果。
只有做到操作规范、细致，才能确保灯光效果最佳，为演出增色不少。
希望所有操作人员认真遵守规程，共同努力，为观众呈现一台精彩的
演出。
舞台灯光知识：灯光控制系统中的DMX及其应用舞台灯光是舞台表演的重要组成部分，它通过不同颜色、亮度、闪烁等效果为观众呈现出不同的视觉效果，加深了表演的气氛和感染力。
在舞台灯光控制系统中，DMX（数字多路信号）是一个非常重要的控制方式。
本文将着重介绍DMX及其在舞台灯光应用中的重要性。
一、DMX控制系统的概念及架构DMX（Digital Multiplex）是一系列用于控制灯光、音响、视频等设备的数字控制信号。
它被称作数字多路信号，主要基于RS485标准，是一种独立于设备制造商的开放性标准，因此支持各种风格和类型的舞台灯光设备的控制。
DMX控制系统主要包括控制台、灯具、电缆、输入输出处理器等部分。
控制台一般由DMX控制器和其他调光组件组成，通过控制器将指令转化为DMX数字信号，再通过电缆接入输出处理器，最终输出为模拟信号控制灯具的亮度和色调。
而输入输出处理器则将电视、视频等信号转化为数字信号，输出给控制台，控制系统从而实现对舞台灯光效果的控制。
二、DMX控制的优势DMX控制系统有以下优势：1.多设备控制DMX控制系统是开放式的标准，不同类型和品牌的设备都可以用DMX技术连接，灯光、音响、视频等设备品牌和类型可以自由选择，有助于实现多任务联动控制。
2.参数自由编辑DMX控制系统可以编辑灯光的控制参数，例如色相、亮度、灯光模式等等。
通过DMX控制参数，艺术家可以自由创造想要的灯光效果，实现舞台灯光的美学和艺术化，并且真正实现多样化的舞台功能。
3.强大的控制性能DMX控制系统支持互动性控制，意味着它可以通过灯光设备获取反馈，并改变其属性。
例如，在LED灯光控制系统中，可以通过DMX机芯，将不同频段灯光的各种动态效果（如闪烁、移动、漂浮等）调整到某一个灯光面板上。
4.高质量的信号传输DMX控制系统提供极高品质的信号传输，其跨越接收器和发送器的电缆具有很高的信号质量，以确保质量的稳定性。
三、DMX在舞台灯光中的应用DMX控制系统可以应用于许多不同类型的舞台灯光演出，从小型音乐会到大型舞台剧作，都能够发挥其最大效用。
舞台灯光知识：灯光控制系统的架构与工作原理分析灯光控制系统是舞台上不可或缺的一个重要组成部分，它可以通过控制舞台灯光的亮度、颜色和灯光切换等操作，让现场观众感受到更加震撼、多彩的视觉效果。
本文将对灯光控制系统的架构和工作原理进行分析，以便更好地理解灯光控制系统在现代演出中的应用。
I.灯光控制系统的基本组成灯光控制系统是一个庞大而复杂的系统，主要包括以下几个部分：1.控制中心：主要包括控制台、电脑控制系统等。
控制中心是灯光控制系统的核心部分，通过它可以设置灯光的各种参数，调节亮度、颜色、灯光切换等。
2.灯光设备：包括LED灯、普通灯泡灯、灯光效果器等等。
不同的灯光设备有着不同的功能，可以实现不同的灯光效果。
3.信号传输线：主要包括DMX512、MIDI、Ethernet等传输协议。
信号传输线起着连接上述各个部件的作用，使各设备之间能够相互通信、协同工作。
4.辅助设备：主要包括电源设备、调光台、灯架等设备。
这些设备是控制灯光设备能够正常工作的保障，缺一不可。
II.灯光控制系统的工作原理灯光控制系统的工作原理较为复杂，需要多个部件配合完成。
熟悉其工作原理，对于掌握灯光控制系统的基本原理非常重要。
1.控制台与电脑控制系统：由于现代灯光控制系统中使用的灯光效果非常丰富，因此需要使用电脑控制系统进行较为复杂的编程。
电脑控制系统可以进行软件级别的控制，在程序编写好后，可以直接控制各个设备的工作。
另外，舞台上还会配备具有按键和转盘的控制台，控制台可以提供操作员更加直观、快捷的操作方式，并且提供实时反馈，可更快捷地完成任务。
2.灯光设备：舞台上架设的所有灯光设备需要统一编号，并且接收相同的指令，这些设备的编号和通讯协议通常由技术人员进行设定。
3.信号传输线：舞台上的信号传输线能够将指令传递给灯光设备，让灯光设备执行相应的命令，实现各种美妙的灯光效果。
现在，常用的DMX512和Ethernet的通讯协议都能够支持无线网络接入，致使控制灯光设备的范围得到进一步拓展。
舞台灯光控制原理随着舞台表演的发展，灯光的使用越来越多，成为了舞台表演中必不可少的一个组成部分。
为了更好地控制灯光效果，舞台灯光控制系统逐渐发展壮大。
本文将简要介绍舞台灯光控制原理。
一、灯具控制灯具控制是舞台灯光控制的基础。
灯具的控制可以通过DMX控制器实现。
DMX控制器是一种数字化控制设备，可以通过DMX协议来控制不同的灯具，控制方式具有高精度和多变性的特点。
DMX协议中规定了每个通道的输出灯光值为0~255，可以通过这些数值来控制灯具的亮度、颜色、闪烁方式等多种效果。
二、算法控制算法控制是指通过程序算法来实现对灯光的控制。
这种控制方式适用于需要复杂控制的情况，例如需要实现某种灯光效果的过渡或交替。
一般这种控制方式需要使用到PLC等控制设备来实现。
三、可编程逻辑控制四、无线控制无线控制是一种新兴的控制方式，通过使用无线通讯模块，实现对灯光的远程控制。
这种控制方式具有控制距离远、便捷等特点，可以大大提高现场控制效率。
五、模拟控制模拟控制是指通过模拟方式实现对灯光的控制。
例如通过控制场景控制器上拨动开关来实现不同灯光效果的切换。
这种控制方式操作简单，但是不够精准，只适用于简单的场合。
舞台灯光控制原理是一个全面的系统，需要综合考虑各种控制方式合理地应用于场景中，从而实现对灯光的良好掌控。
六、灯光创意设计舞台灯光控制的好坏直接影响到演出效果，而除了控制，灯光创意设计也是至关重要的一部分。
在舞台灯光控制系统中，灯光创意设计可以通过灯光师的创造力实现。
灯光师需要深入了解演出剧目的表现形式，考虑演出的氛围和主题，运用不同的灯光效果来表现不同的情感和场景，从而打造出一个完整的演出场景。
七、场景化控制舞台灯光控制除了满足不同演出需求外，还要考虑整个场景的美感和可行性。
场景化控制需要根据实际情况，在满足演出需求的兼顾整个场景的平衡和创新。
在一个宽敞的舞台上，需要针对不同舞蹈的节奏和情感创造出不同的灯光效果，从而达到更好的视觉效果。
舞台灯光知识：灯光控制系统中的DMX及其应用一、DMX的概念及发展DMX是控制舞台灯光的一种标准协议，全称为数字多路信号。
它是一种数字化的控制信号，用于控制灯光设备的亮度、颜色、位置等参数。
DMX协议最初是由美国舞台设备制造商发起并推广的，现已成为国际上通用的舞台灯光控制标准。
DMX协议的发展经历了多个版本的演变，最新的版本是DMX512-A 标准。
DMX512-A标准在传输速度、通信范围和信号稳定性等方面有了较大提升，成为当前舞台灯光控制的主流标准。
二、DMX控制系统的基本原理DMX控制系统由控制台、调光器和灯光设备组成。
控制台负责发出控制信号，调光器负责接收控制信号并控制灯光设备的亮度、颜色、位置等参数。
DMX信号是通过控制台发送到调光器的，在调光器中进行解码并输出控制信号，最后控制灯光设备的运行状态。
控制台可以通过调光器对多个灯光设备进行统一或单独的控制，实现各种灯光效果。
三、DMX控制系统的应用1.舞台演出在舞台演出中，DMX控制系统可以实现各种灯光效果的切换和调整，包括颜色变换、亮度调节、灯光位置等。
通过DMX控制系统，舞台灯光可以配合演出内容，为观众呈现出更加生动、丰富的视觉效果。
2.演唱会在演唱会上，DMX控制系统可以将灯光效果与音乐节奏相结合，营造出舞台氛围，增强演出的视觉冲击力。
通过对舞台灯光的精细控制，演唱会现场可以呈现出各种惊艳的灯光表现。
3.影视制作在影视制作中，DMX控制系统可以实现对灯光设备的精准控制，为拍摄创造出合适的光影效果。
通过灯光的巧妙运用，可以为画面增添层次感和戏剧性，提升影视作品的艺术效果。
4.商业演示在商业演示活动中，DMX控制系统可以为展示空间营造出适合产品的光影氛围，吸引观众的目光，增强产品的吸引力和展示效果。
五、DMX控制系统的发展趋势1.网络化控制随着网络技术的发展，DMX控制系统也逐渐向网络化控制方向发展。
通过网络化控制，可以实现对大规模灯光设备的集中控制，并能够实现远程控制、智能化控制等功能。

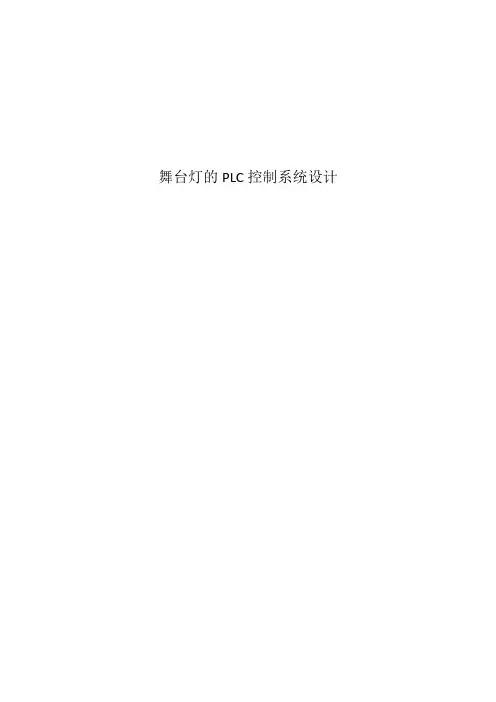

舞台灯的PLC控制系统设计第1章舞台灯的PLC设计 (3)1.1舞台灯的发展 (3)1.2舞台灯系统工艺的要求 (3)1.3舞台灯系统的硬件拓扑结构 (4)第2章硬件设计 (7)2.1硬件的选型 (7)2.1.1PLC的选型 (7)2.1.2舞台灯的选型 (8)2.2元器件使用说明序表 (9)2.3舞台灯光的I/O地址分配表 (10)2.4舞台灯光设计外部接线图 (12)第3章软件设计 (13)3.1舞台灯光设计流程图 (13)3.2 PLC控制舞台灯系统的程序 (15)第4章软件仿真 (20)4.1仿真软件的选择 (20)4.2仿真系统设计 (20)4.3仿真系统的测试结果 (20)第1章舞台灯的PLC设计1.1舞台灯的发展随着科学技术的发展以及人民生活水平的提高，在现代生活中，彩灯作为一种装饰，既可以增强人们的感观，起到广告宣传作用，又可以增添节日气氛，为人们的生活增添亮丽，用在舞台上增强晚会灯光效果。
随着电子技术的发展，应用系统向着小型化、快速化、大容量、重量轻的方向发展PLC技术的应用引起电子产品及系统开发的革命性变革。
语言作为可编程逻辑器件的标准语言描述能力强，覆盖面广，抽象能力强，在实际应用中越来越广泛。
在这个阶段，人们开始追求贯彻整个系统设计的自动化，可以从繁重的设计工作中彻底解脱出来，把精力集中在创造性的方案与概念构思上，从而可以提高设计效率，缩短产品的研制周期。
整个过程通过EDA工具自动完成，大大减轻了设计人员的工作强度，提高了设计质量，减少了出错的机会。
本论文设计了一个舞台灯系统，它多用于酒吧，舞台的闪烁灯。
系统采用可编程控制器（PLC）做控制，采用工业通用组态软件—“组态王”设计控制界面，并最终完成直观方便的控制效果。
1.2舞台灯系统工艺的要求舞台灯控制系统设计是遵循舞台艺术表演的规律和特殊使用要求进行配置的。
其目的在于将各种表演艺术再现过程所需的灯光工艺设备按系统工程进行设计配置使舞台灯系统准确、圆满地为艺术展示服务。
基于PLC的舞台灯光控制系统设计舞台灯光控制系统是一个重要的舞台设备，用于控制各种灯光的亮度、颜色和运动，以创造出不同的舞台效果。
PLC（可编程逻辑控制器）是一种常用的工业控制设备，可以用于设计舞台灯光控制系统，下面就基于PLC的舞台灯光控制系统进行设计。
整个舞台灯光控制系统由三部分组成：PLC控制器、灯光设备和人机界面。
首先，PLC控制器是整个系统的核心。
它负责接收用户的指令，控制灯光设备的亮度、颜色和运动，并与人机界面进行通信。
PLC控制器的选择需要考虑到系统的规模和功能需求，同时还要考虑到可靠性和可编程性。
常用的PLC控制器有西门子（Siemens）和施耐德（Schneider）等品牌，在选择时应根据实际情况进行评估。
其次，灯光设备是舞台灯光控制系统的输出设备。
根据舞台灯光的需求，可以选择不同类型的灯光设备，如聚光灯、洗墙灯、颜色灯、移动灯等。
这些设备需要与PLC控制器进行连接，通过PLC发送指令来控制其亮度、颜色和运动。
在选择灯光设备时，需要考虑其兼容性、功耗和寿命等因素，以保证系统的稳定运行。
最后，人机界面是用户与舞台灯光控制系统进行交互的设备。
通常采用触摸屏或者键盘进行输入，显示器进行输出。
人机界面主要用于设置灯光效果、调整亮度和颜色，并提供实时监控和故障报警等功能。
在设计人机界面时，需要考虑用户的使用习惯和易用性，以提高用户的工作效率和舞台灯光效果。
在舞台灯光控制系统的设计过程中，还需要考虑以下几个方面：1.系统稳定性：舞台灯光控制系统需要稳定可靠地运行，以确保舞台灯光效果的连续性。
因此，在选择和配置PLC控制器和灯光设备时，要考虑其可靠性和抗干扰能力。
2.系统扩展性：舞台灯光控制系统应具有一定的扩展性，以适应不同规模和需求的舞台灯光效果。
可以通过在PLC控制器和灯光设备之间添加更多的输入输出模块来扩展系统的功能。
3.系统安全性：舞台灯光控制系统需要具备一定的安全保护功能，以防止人身伤害或火灾等意外事故。
舞台灯光知识：灯光控制系统及其编程技巧介绍灯光是舞台上极为重要的元素之一，不仅可以增强舞台效果，同时还能为表演者营造出合适的环境和氛围。
在灯光制作的过程中，灯光控制系统是至关重要的一环。
本文就将着重介绍灯光控制系统的基本知识和编程技巧。
一、灯光控制系统概述灯光控制系统是对舞台上所有灯具的控制系统，它通过预设的程序和参数来完成各种灯光效果，包括亮度，颜色，移动，以及组合等行为。
在灯光控制系统中，常见的灯具类型有调光灯，颜色灯，运动灯，以及特效灯等等。
常见的灯光控制系统包括DMX 512控制系统和Art-Net控制系统，这里主要介绍DMX 512控制系统。
DMX512是一种数字化的控制协议，可以通过它来控制灯光亮度、色彩变化、灯光位置调整等操作行为。
二、灯光控制系统编程技巧1.灯具地址设置在使用DMX 512控制系统控制灯具时，需要对每个灯具进行编址，以确定它在控制系统中的唯一位置。
通常情况下，灯具地址从1开始顺次分配，灯具地址编码通常是6位数码代码，其中每个编号通道都对应它的颜色和亮度值设置。
2.灯光编程灯光编程是灯光技术中最基本的部分，大致包括调色板编程、调光编程、限位编程、和动态编程等。
调色板编程是将不同的颜色进行预设和存储，在需要时直接调用就可以轻松实现颜色切换。
调光编程是调节灯具亮度来达到舞台上的不同灯光效果。
限位编程是指收集每个运动灯机头的限位信息，通过限制机头的转动范围来保护灯具和机器。
动态编程是指针对舞台上不同的节目要求进行编写、存储和使用动画特效。
3.控制系统参数设置对于灯光控制系统的编程，需要预设参数和程序，以实现不同的灯光效果。
控制系统参数设置通常包括场景参数设置、灯光效果的运动方式设置、灯光效果的切换时间设置、以及动画效果的存储和调用等。
4.灯光演示在对灯光进行编程和设置之后，需要进行灯光演示，以保证最终表现效果符合设计要求。
此时需要根据舞台演出计划的要求进行演示，并根据演出要求进行适当的调整，直到效果完美为止。
舞台灯光知识：灯光控制系统中的DMX及其应用DMX（数字多路传输）是一种用于控制舞台灯光的数字通信协议，广泛应用于灯光控制系统中。
DMX协议通过串行数据传输的方式，可以控制单个灯光设备的亮度、颜色、运动速度等参数，从而实现各种舞台灯光效果。
1. DMX协议的基本原理与特点DMX协议是一种数字通信协议，它采用串行传输方式，通过控制器向各个灯光设备发送数字信号，从而控制每个灯光设备的亮度和颜色等参数。
DMX协议的基本原理是将控制信号数字化，并通过串行传输的方式将控制信号发送到各个灯光设备上，实现对灯光的精确控制。
DMX协议在灯光控制系统中具有以下特点：（1）可控制性强：DMX协议可以实现对每个灯光设备的独立控制，可以精确控制灯光的亮度、颜色、灯光的运动速度等参数，从而实现各种灯光效果。
（2）稳定可靠：DMX协议通过数字信号传输控制灯光设备，信号传输过程稳定可靠，不受外界干扰的影响。
（3）扩展性强：DMX协议可以扩展控制通道数量，一个DMX控制信号可以同时控制多个灯光设备，实现对更多灯光设备的控制。
2. DMX协议的应用DMX协议在灯光控制系统中得到广泛应用，主要应用于各类舞台演出、演出空间、展览馆、夜总会、酒吧等场所的舞台灯光控制。
DMX协议可以实现对各种类型的灯光设备的控制，例如LED灯光、移动头灯、灯光幕墙等，从而实现各种炫丽的灯光效果。
（1）舞台演出：DMX协议广泛应用于各种类型的舞台演出中，可以实现对舞台各个灯光设备的独立控制，从而实现各种灯光效果，满足不同类型的演出需求。
（2）展览馆：DMX协议可以实现对展览馆内各种灯光设备的控制，可以根据展品的特点和需求定制不同的灯光效果，从而营造出令人愉悦的展览空间。
（3）夜总会、酒吧：在夜总会、酒吧等场所中，DMX协议可以实现对各类LED灯光设备的控制，可以打造出各种时尚、炫丽的灯光效果，提升场所的氛围和吸引力。
3. DMX控制系统的组成DMX控制系统通常由DMX控制器、调光器、信号放大器、灯光设备等组成。
TAIYUAN UNIVERSITY OF SCIENCE & TECHNOLOGY毕业设计题目：舞台灯光控制系统设计姓名：学号：专业班级：指导教师： ____日期： 2017.6.14电子信息工程学院太原科技大学毕业设计（论文）任务书学院（直属系）：电子信息工程学院时间：2017年3月1日说明：一式两份，一份装订入学生毕业设计（论文）内，一份交学院（直属系）。
目录摘要 (I)ABSTRACT (II)第1章绪论 (1)1.1引言 (1)1.2国内外研究现状 (1)1.3研究该课题的目的和内容 (2)1.4文章结构 (2)第2章系统功能需求分析和设计方案 (4)2.1系统的功能需求分析 (4)2.2控制方案的选择 (5)2.2.1继电器控制的特点 (5)2.2.2 PLC控制的特点 (6)2.3系统建模 (6)2.4控制升降舞台的电机的调速方式 (8)2.4.1变频调速的控制方法 (8)2.4.2变频调速的方式 (9)2.5升降舞台的控制方法 (11)2.5.1两种同步控制方式的比较 (11)2.6系统的输入输出分析 (12)第3章硬件设计 (14)3.1系统整体概述 (14)3.2 控制器的选择 (15)3.3舞台灯的选型 (16)3.4变频器的选择 (17)3.5舞台灯光的I/O 地址分配表 (17)3.6舞台灯光控制系统电气原理图 (19)第4章软件设计 (24)4.1 step7介绍 (24)4.2程序流程图 (24)4.3程序设计 (26)4.4 PID控制的设计 (29)4.4.1PID参数整定 (31)第5章系统测试 (32)5.1测试的目的 (32)5.2彩灯部分的仿真 (32)5.2.1仿真软件的选择 (32)5.2.2仿真过程 (32)5.2.3仿真结果 (35)5.3升降舞台的仿真 (36)5.3.1仿真软件的选择 (36)5.3.2 仿真结果 (36)第6章结论 (39)致谢 (40)参考文献 (41)附录 (42)摘要为了解决解决过去简单机械式的舞台灯光控制方式的效率低和效果差的问题和升降舞台无法同步升降而导致演出事故时有发生的问题。
舞台灯光调光控制系统摘要：舞台灯光主要指利用灯光设施与技术方法，提供一定的灯光效果。
其是演出效果环节一个非常关键的组成部分，具备渲染情景氛围、创设人物形象、营造舞台时尚性的功能，伴随高新科技的进步、舞台艺术的不断完善，人类在舞台灯光的营造上也产生了更高的要求，而且，这也对灯光调光管控系统提出了越来越高的要求。
关键词：舞台灯光；调光；控制结构；重要意义要想达到舞台灯光效果的有效规划，要求管理好舞台灯光设备和各种效果。
舞台灯光的管理结构重点包含灯光控制系统、管理信号的传递系统和灯光的管控立柜等。
在舞台成效日益受到关注的现在，灯光调光控制平台的规划已经变成一个关键的探究事件。
1、舞台灯光调光控制规划的特征1.1舞台灯光的探究作用良好的舞台灯光是增强舞台性能的一个关键要素。
不管是光照、渲染场景或者创建舞台的空间性和时尚感方面，舞台灯光均是一个非常关键的部分。
国内的舞台灯光行业从最初依赖于进口，到之后对引入产品实施仿制，然后到现在，我国企业已经可以自主进行灯光的规划和生产。
但是因为当前我国的技术依旧处在底端过程，依旧要求从国外引入高质量的舞台灯光。
所以，对舞台灯光调光的探究具有较深的发展作用。
1.2舞台灯光调光管理的重要性随着高新科技的进步，舞台灯光的利用日益受到广大群众的喜爱和认同。
比如，具有特技成效的影视剧《变形金刚4》，在获得高票房的基础上还赢获了大众的口碑。
同时，电影里的优质画面脱离不了剧组对照明、音响和其他设施的精准把控。
表演方式的有效搭配，拍摄出了一部受到群众喜爱的优质电影。
由此不难发现，舞台灯光调光的管理已变成演艺工作中不可或缺的关键部分。
1.3舞台灯光调光管理系统常见的不足在舞台表演的时候，灯光调光控制结构的地位逐渐变得十分关键，可是在系统的规划上，依旧存在很多不足。
在灯光调光结构的探究方面，工作人员较多的注重灯光设备通信和单独灯具的硬件设计，由此忽视了整个舞台灯具和计算机等结构中的理论创模，以及对管理观念展开研究。
