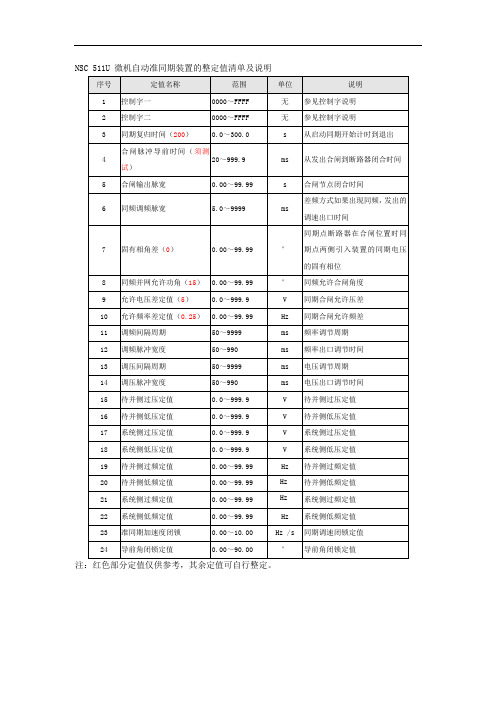

习水电厂同期装置整定值计算批准:审定:审核:编制:二〇一八年四月二十三日同期装置整定值计算一、同期装置整定原则1、同期对象类型同期对象类型分“差频”、“同频/差频”两类;该定值用于允许/禁止同频并网。
推荐采用“差频”类型。
2、断路器合闸时间断路器合闸时间是指装置发出合闸信号到断路器主触头闭合的时间,这是计算提前预合闸角的主要依据之一。
采用断路器合闸时间实测值。
3、差频并网电压区间差频并网电压区间指同期操作时待并侧电压必须高于系统侧电压时允许并网,还是待并侧电压高于或低于系统侧电压时均允许并网。
推荐采用待并侧电压必须高于系统侧电压时允许并网。
4、允许压差允许压差指同期操作允许的最大电压差。
压差计算公式:压差=(待并侧电压/待并侧额定电压-系统侧电压/系统侧额定电压)×100%。
推荐采用5%整定。
5、差频并网频率区间差频并网频率区间指同期操作时待并侧频率必须高于系统侧频率时允许并网,还是待并侧频率高于或低于系统侧频率时均允许并网。
推荐采用待并侧频率必须高于系统侧频率时允许并网。
6、允许频差允许频差指差频同期操作允许的最大频率差。
推荐采用0.1Hz-0.15Hz进行整定。
7、待并侧额定电压待并侧额定电压指正常工况时待并侧TV 二次电压实际测量值。
若待并侧与系统侧取同一电压等级的电压,则待并侧额定电压取PT额定二次电压。
若待并侧与系统侧取不同电压等级电压,则待并侧额定电压按照固定系统侧电压(可按实际系统侧电压计算)和变压器实际分接头对应变比修正后计算得出的额定二次电压。
8、系统侧额定电压系统侧额定电压指正常工况时系统侧TV 二次电压实际测量值。
若待并侧与系统侧取同一电压等级的电压,则系统侧额定电压取PT额定二次电压。
若待并侧与系统侧取不同电压等级电压,则系统侧额定电压按照固定系统侧电压(可按实际系统侧电压计算)修正后计算得出的额定二次电压。
9、过压保护值过压保护值指待并侧(一般是发电机侧)过电压值,是待并侧电压对额定电压比值的百分数。
习水电厂同期装置整定值计算批准:审定:审核:编制:二〇一八年四月二十三日同期装置整定值计算一、同期装置整定原则1、同期对象类型同期对象类型分“差频”、“同频/差频”两类;该定值用于允许/禁止同频并网。
推荐采用“差频”类型。
2、断路器合闸时间断路器合闸时间是指装置发出合闸信号到断路器主触头闭合的时间,这是计算提前预合闸角的主要依据之一。
采用断路器合闸时间实测值。
3、差频并网电压区间差频并网电压区间指同期操作时待并侧电压必须高于系统侧电压时允许并网,还是待并侧电压高于或低于系统侧电压时均允许并网。
推荐采用待并侧电压必须高于系统侧电压时允许并网。
4、允许压差允许压差指同期操作允许的最大电压差。
压差计算公式:压差=(待并侧电压/待并侧额定电压-系统侧电压/系统侧额定电压)×100%。
推荐采用5%整定。
5、差频并网频率区间差频并网频率区间指同期操作时待并侧频率必须高于系统侧频率时允许并网,还是待并侧频率高于或低于系统侧频率时均允许并网。
推荐采用待并侧频率必须高于系统侧频率时允许并网。
6、允许频差允许频差指差频同期操作允许的最大频率差。
推荐采用0.1Hz-0.15Hz进行整定。
7、待并侧额定电压待并侧额定电压指正常工况时待并侧TV 二次电压实际测量值。
若待并侧与系统侧取同一电压等级的电压,则待并侧额定电压取PT额定二次电压。
若待并侧与系统侧取不同电压等级电压,则待并侧额定电压按照固定系统侧电压(可按实际系统侧电压计算)和变压器实际分接头对应变比修正后计算得出的额定二次电压。
8、系统侧额定电压系统侧额定电压指正常工况时系统侧TV 二次电压实际测量值。
若待并侧与系统侧取同一电压等级的电压,则系统侧额定电压取PT额定二次电压。
若待并侧与系统侧取不同电压等级电压,则系统侧额定电压按照固定系统侧电压(可按实际系统侧电压计算)修正后计算得出的额定二次电压。
9、过压保护值过压保护值指待并侧(一般是发电机侧)过电压值,是待并侧电压对额定电压比值的百分数。
发电机自动准同期并网无功控制发布时间:2022-02-16T08:20:50.992Z 来源:《中国电业》(发电)》2021年第16期作者:冒晓龙陈晓霞吴灵华叶浚石[导读] 发电机并网大多采用自动准同期方式,同期装置通过对并网时发变组出口电压相对电网压差、频差及相角差的控制,尽量减少发电机并网瞬间对发电机和电网带来的冲击。
同期装置及励磁系统的整定参数各厂不近相同,有时会出现并网瞬间无功冲击较大的现象。
本文通过分析相关原因提出建议,控制自动准同期并网无功冲击。
冒晓龙陈晓霞吴灵华叶浚石华能国际电力江苏能源开发有限公司南通电厂江苏南通 226003摘要:发电机并网大多采用自动准同期方式,同期装置通过对并网时发变组出口电压相对电网压差、频差及相角差的控制,尽量减少发电机并网瞬间对发电机和电网带来的冲击。
同期装置及励磁系统的整定参数各厂不近相同,有时会出现并网瞬间无功冲击较大的现象。
本文通过分析相关原因提出建议,控制自动准同期并网无功冲击。
关键词:并网;自动准同期;无功;冲击;控制引言发电机的微机同期装置在各电厂均已应用多年,并网也大多采用自动准同期方式,同期装置通过对并网时发变组出口电压相对电网电压的压差、频差及相角差的控制,大幅提高了发电机并网操作的准确度和可靠性,减少了发电机并网瞬间对发电机和电网带来的冲击,随着微机装置的不断发展,同期精度也越来越高。
各厂励磁调节系统和设备特性各不相同,为了能够在一定时间内达到并网匹配,同期装置整定值各厂也不近相同,有时会出现并网瞬间无功冲击较大的现象。
某厂一次系统接线采用单母线分段运行模式,正负母线通过母联开关相连,#3、#4两台350MW机组分别接在正负母线上。
使用国立智能SID-2FY智能复用型同期装置,励磁系统是国电南瑞的NES6100励磁控制装置。
下面我们将对并网参数进行分析,并以某次并网找出影响无功的主要因素。
1.自动准同期参数SID-2FY同期装置在发电机并网过程中按照模糊控制理论的算法,对机组频率及电压进行自动控制,使频差及压差进入整定范围,精确的快速捕捉到第一次出现的并网时机,在相角差为零度时完成并网[1]。
微机同期控制装置的原理与整定作者:周玉彩一、SID-2C 系列微机同期控制器的工作原理1、电力系统并网的两种情况并网的确切定义:断路器联接两侧电源的合闸操作称之为并网,并网有以下两种情况:1)差频并网:发电机与系统并网和已解列两系统间联络线并网都属差频并网。
并网时需实现并列点两侧的电压相近、频率相近、在相角差为0度时完成并网操作。
2)同频并网:未解列两系统间联络线并网属同频并网(或合环)。
这是因并列点两侧频率相同,但两侧会出现一个功角δ,δ的值与联接并列点两侧系统其它联络线的电抗及传送的有功功率成比例。
这种情况的并网条件应是当并列点断路器两侧的压差及功角在给定范围内时即可实施并网操作。
并网瞬间并列点断路器两侧的功角立即消失,系统潮流将重新分布。
因此,同频并网的允许功角整定值取决于系统潮流重新分布后不致引起新投入线路的继电保护动作,或导致并列点两侧系统失步。
2、差频并网合闸角的数学模型准同期的三个条件是压差、频差在允许值范围内时应在相角差ϕ为零时完成并网。
压差和频差的存在将导致并网瞬间并列点两侧会出现一定无功功率和有功功率的交换,不论是发电机对系统,或系统对系统并网对这种功率交换都有相当承受力。
因此,并网过程中为了实现快速并网,不必对压差和频差的整定值限制太严,以免影响并网速度。
但发电机并网时角差的存在将会导致机组的损伤,甚至会诱发后果更为严重的次同步谐振(扭振)。
因此一个好的同期装置应确保在相差ϕ为零时完成并网。
在差频并网时,特别是发电机对系统并网时,发电机组的转速在调速器的作用下不断在变化,因此发电机对系统的频差不是常数,而是包含有一阶、二阶或更高阶的导数。
加之并列点断路器还有一个固有的合闸时间t k ,同期装置必须在零相差出现前的t k 时发出合闸命令,才能确保在ϕ=0︒时实现并网。
或者说同期装置应在ϕ=0︒到来前提前一个角度ϕk 发出合闸命令,ϕk 与断路器合闸时间t k 、频差ωs 、频差的一阶导数dt d s ω及频差的二阶导数2s 2dtd ω等有关。
浅谈同期装置的调试方法及操作流程随着高新科技的发展以及经济全球化的趋势,我国各行各业都有了很大的变化,其中,电力系统作为人们生产生活中不可或缺的行业,其变化尤为明显,文章主要针对电力系统中的同期装置的调试方法及操作流程进行了分析,希望可以为相关工作人员提供帮助,仅供参考。
标签:同期装置;调试方法;操作流程同期系统是一个电站发电并网的关键点,所以同期系统的正确性及合闸成功率直接关系到电站的经济效益,下面以我公司生产的SID-2AS微机同期装置为例,简述同期装置调试内容及方法。
所谓同期即开关设备两侧电压大小相等、频率相等、相位相同,同期装置的作用是用来判断断路器两侧是否达到同期条件,从而决定能否执行合闸并网的专用装置;一般情况下,变电站对于需要经常并列或解列的断路器装设手动准同期装置,一般采用集中同期方式。
同期装置中元器件包括有:电压表、频率表、同步表、同步检查继电器、中间继电器(含增/减速继电器、增/减压继电器、选点继电器、合闸出口继电器)、自动准同期装置、同期点选择开关、合闸开关、同期方式选择开关。
调试时主要是对以上元器件及其回路进行测试。
我们常用的自动同期装置一般有单点同期装置和多点同期装置,所以此组合而成的同期装置有单点同期装置和多点同期装置,其区别只是并列点的多少,工作原理却相同,所以其调试方法是一样的。
1 调试前准备工作在调试前,需要做以下准备工作。
(1)试验仪器仪表:指针式万用表、数字万用表、试验导线、光线示波器或具有录波功能的测试仪器(可选,用来观察并记录波形)。
(2)施工结束后,施工人员按照设计原理图和端子接线图检查同期装置外部接线(包括同期装置外部插头引出线)应全部正确;外部各继电器、特别是合闸重动中间继电器的检验均应符合有关继电器检验规程和电力部颁发的反事故措施;外部直流中间继电器线圈两端的并联续流二极管和电阻已全部接入,且极性正确。
(3)为防止弱电控制回路遭受强电控制回路的干扰,同期系统强电控制回路与弱电控制回路所用电缆必须分开敷设;全部开入量电缆应使用屏蔽型控制电缆,同时,电缆屏蔽层必须根据现场实际情况采取两端或一端接地的方式实施可靠接地,加强抗外部电磁干扰的能力。
发电厂主变档位调整后对于同期及保护定值的影响探讨作者:刘博凯郭健肖毅涛来源:《机电信息》2020年第29期摘要:针对新建机组的首次并网及运行现状,对主变档位调整中存在的同期定值与主变差动定值问题进行了分析,并提出了相对应的建议,对发电厂主变档位调整后,新机组安全、稳定并入电网以及可靠运行起到非常重要的作用。
关键词:变压器;有载调压;无载调压;进相0 引言调整变压器一次(高压侧)档位可改变二次输出电压,以适应一次电压变化需求,并满足变压器二次电压要求,因此,一般变压器都设有不同的运行分接档位。
国内有载调压变压器一般为17个分接档位,无载调压变压器一般为5个分接档位。
运行中的变压器电压变化以后,有载调压变压器的分接位置是可以改变的,但无载调压变压器的分接位置是不可以改变的,只有停电以后才可以调。
变压器的分接档位就是线圈的抽头,每一个抽头匝数不一样,变压器分接档位不一样也就是电压不一样。
因此,通过调整变压器的分接档位就可以达到调整变比的目的。
1 变压器档位调整存在的问题在调试机组中,特别是新建机组首次并网后,理论计算的主变档位(调度下发的定值单)往往与并网后的试验结果不匹配,主要体现在进相试验不合格。
《国家电网公司十八项电网重大反事故措施》要求新机组满负荷时进相额定功率因数应不低于-0.95,老机组额定功率因数应不低于-0.97,不合适的主变档位导致进相试验中发电机定子电压达到下限,极大地限制了机组进相能力,因此现场需要调整主变档位来提高机组进相能力。
无载调压变压器调整分接头必须停电后进行,试运机组停机调整分接头,重新做试验会耽误工程进度,机组空转会浪费能源。
主变档位调整后不进行理论计算验证其他相关自动保护定值可能会造成保护误动,因此在调整主变分接档位后,务必全面考虑相关自动装置定值是否与当前系统匹配。
某现场机组在调整档位后再次并网,由于调整幅度较大,未考虑同期装置定值调整,导致再次并网时同期装置被“欺骗”误发合闸令,在压差过大情况下并网,发变组保护动作跳闸。
目次1 适用范围 (1)2 规范性引用文件 (1)3 技术术语 (1)4 职责 (1)5 内容及方法 (4)6 作业后的验收和交接 (5)7 附录 (6)自动准同期装置检验作业指导书1 适用范围适用于公司实施自动准同期装置检验。
2 规范性引用文件GB/T 14285-2006 《继电保护和安全自动装置技术规程》GB/T 7261-2008 《继电保护和安全自动装置基本试验方法》JB/T 3950-1999 《自动准同期装置》DL/T 995-2006 《继电保护和电网安全自动装置检验规程》3 技术术语3.1 导前时间:装置发出合闸脉冲的瞬间至运行系统电压与待并系统电压同相位的时间间隔。
3.2 导前相角:装置发出合闸脉冲至运行系统与待并系统同相位所导前的角度称为导前角。
3.3 频差周期:对于两个频率不同的电压,其频率差的倒数称为频差周期。
3.4 合闸相位角:运行系统与待并系统并网的瞬间,二者之间的相位角。
3.5 调频脉冲:若装置设有调频功能,装置可发出调频脉冲宽度,其整定范围不低于0.1~0.4s,每一频差周期发出一个调频脉冲。
3.6 调压脉冲:若装置设有调压功能,调压脉冲的宽度的整定范围不低于0.25~2s,调压脉冲可是断续脉冲或连续脉冲。
4 职责4.1 工作负责人职责(监护人)4.1.1 编写检验方案;4.1.2 组织召开班前会,进行危险点分析及防范措施分析,明确工作班成员应执行的补充安全措施,进行安全交底;4.1.3 与客户沟通,提出必要的协作要求;4.1.4 把控检验全过程安全,确定设备布置;4.1.5 确保检验方法正确、合理、适宜;4.1.6 落实安全措施已执行到位;4.1.7 对检验结果进行分析,正确评定;4.1.8 落实工作班成员实施的安全措施已恢复到位。
4.2 工作负责人助理4.2.1 协助工作负责人组织工作班成员进行检验工作;4.2.2 协助工作负责人进行检验过程控制;4.2.3 协助工作负责人进行安全措施检查;4.2.4 进行试验操作;4.2.5 协助工作负责人进行检验结果分析;4.2.6 组织工作班成员恢复工作班成员实施的安全措施;4.2.7 协助工作负责人检查工作班成员试验的安全措施恢复情况。
同期系统整定问题分析张鹏;杨平;王蕴敏;白全新;云峰【摘要】发电机组同期并网参数整定不合适,将会对电网产生严重影响:额定电压整定不正确,将造成"压差并网",引起系统及机组的"无功冲击":相位差的存在将引起"有功冲击";导前时间整定不精确,将无法保证并列点在并网时相位差为0°.通过合理精确整定并网向量、额定电压、相位差、导前时间等,可有效防止各类型并网冲击的产生,最大限度地避免由于同期二次系统错误导致的非同期并列的发生.【期刊名称】《内蒙古电力技术》【年(卷),期】2010(028)005【总页数】4页(P27-29,35)【关键词】同期系统;定值整定;相位差;导前时间;并网向量【作者】张鹏;杨平;王蕴敏;白全新;云峰【作者单位】内蒙古电力科学研究院,内蒙古,呼和浩特,010020;包头供电局,内蒙古,包头,014030;内蒙古电力科学研究院,内蒙古,呼和浩特,010020;内蒙古电力科学研究院,内蒙古,呼和浩特,010020;内蒙古电力科学研究院,内蒙古,呼和浩特,010020【正文语种】中文0 引言同期系统特别是大型发电机组的自动准同期系统和变电站综合测控的同期并网系统,决定着2解列运行的电源并网时能否稳定可靠并网。
同期系统并网的“理想”参数是电压压差ΔU=0 V,相位差Δφ=0°,频差Δf=0 Hz;同时通过测量法测得精确合闸导前时间tK。
通过合理精确整定同期参数可有效防止各类型并网冲击的产生,最大限度地避免由于同期二次系统错误导致的非同期并列的发生,特别是对大型机组和频繁进行并网操作的调峰机组意义更加重大。
1 同期系统结构同期系统结构图见图1所示。
发电侧,通常设计为“自动准同期系统”,主要由自动准同期装置、同期测量及闭锁回路、调频调压回路以及ECS控制逻辑等组成,也有个别机组(多为小型老式机组)采用“手动同期系统”。
同期装置定值整定研究
摘要:本文以电厂同期系统为研究对象,先是分析其构造及工作原理,并针
对并网过程中存在的问题,分析同期装置定值整定与系统运行方式不匹配的原因,从而梳理总结同期装置定值整定的正确方法及措施,以供参考。
关键词:电厂;并网运行;同期装置;定值整定;方法
为进一步保证电力系统安全、稳定、经济运行,确保厂网协调,提升电力企
业经济效益,制定实施了《发电厂并网运行管理规定》。
发电机作为电厂运行中
的重要设备,直接影响着电力系统的安全稳定运行。
但当前在发电机并网运行中
仍存在许多问题,为确保电力系统安全稳定运行,以下主要针对发电机组并网过
程中同期装置定值整定的问题进行研究。
1.
发电机并网运行及同期装置的概述
发电机并网运行是基于并网开合合并的基础上,发电机机组与系统并列运行
的一种模式。
在这一模式中,发电机出口侧的电压应与系统侧电压在幅值、频率
等方面保持一致,且不得存在的任何偏差或不足,如是存在压差,势必产生较大
的瞬时冲击电流,最终导致发电机遭受的破坏。
而在电厂电气系统中,同期装置是不可或缺的一部分,一般会在电厂集中控
制室中设置同期装置,其主要作用是对发电机并网运行状态进行控制。
在同期装
置具体运行中,先是对发电机并网开关两侧的电压参数值进行采集,然后根据具
体采集的数据情况,对发电机出口侧的电压与系统侧电压在幅值、频率等方面是
否一致进行判断,若存在偏差,则根据实现预设的参数指标,通过地汽轮机数字
液控系统进行调控的方式,从而对发电机频率、电压、幅值等进行调节。
通过同
期装置进行发电机相应参数调节符合要求后,且发电机侧电压与系统侧角度差为0°时,执行并网开关合闸指令,确保在最小的冲击电流下促使发电机与系统并
列运行。
1.
发电机并网运行中存在的问题
以某电厂为例,该电厂内部为330kV电网,采用的同期装置的规格型号为
SID-2FY智能同期装置,在并网过程中,主要是通过单元制接线的方式接入内部
电网系统中。
在正常工况下,同期装置合并侧的二次电压额定值是100V,电网系
统侧的二次电压额定值是110V。
该电厂现有的两台发电机组设置的参数也与此一致。
但是在2019年5月份时,两台发电机组在并网运行过程中,出现了短时间
内发电机功率无法上升的情况,且发电机处于无功功率负值运行的状态。
后经过
电厂检修人员检测后,同期装置及励磁系统并无任何问题,则此次问题的发生,
有可能是系统侧电压上升导致。
具体的分析情况如下:
同期装置系统采集系统侧电压为340kV时,二次电压为103V,为同期装置二
次额定电压的96%,此时处于正常的运行状态,也符合并网运行的参数要求。
但
由于系统侧电压上升的原因,待系统侧电压上升至351kV时,此时二次电压为106.4V,为同期装置二次额定电压的96.7%,存在0.7%的压差。
虽然也能够满
足同期并网运行的参数要求,但是实际测量的电压值存在较大的偏差,检修人员
在检测时发现,待并侧的实际电压值是339.84kV,压差为11kV,实际上超出了
一次电压差的合理范围,也因此导致发电机在并网运行后出现零无功功率的情况。
同理,待并发电机电压为19.2kV时,同期装置允许系统侧电压最高值能够达到359kV,压差达到了5.6%,这样在并网时会瞬间对发电及系统造成较大的无功冲击。
为了进一步确定检测结果的准确性,检修人员同时进行同期装置定值整定说
明说的查看并进行计算,计算后得知待并测电压值为100V,与发电机二次额定值
一致,而系统侧电压值为363kV,二次额定电压值为110v。
结合现场实际情况,
实际所测得的主变高压侧的额定电压值是354kV,二次额定电压值是107.3V,存
在较大压差。
可见,导致此次问题的发生,主要是因为系统侧二次电压整定错误
导致。
由于该电厂在投产两台发电机组时,最初所设置的主变运行档位为三挡,所
设置的同期装置参数也是根据发电机组投产时进行计算设定,但是在运行后发现
存在系统电压较低的情况。
为了能够解决这一问题,该电厂将主变档位三挡提至
四档,但是并没有同步进行同期装置定值的调整,以致于系统侧电压上升后才发
现问题存在。
1.
同期装置定值整定的方法及措施
3.1 整定方法
针对发电机并网运行中存在的问题,首先需要明确系统侧与待并侧二次额定
电压的计算方法。
主要有两种,一种是以待并侧为基准,也就是将待并侧的额定
与系统侧进行合并,此时测得的系统侧电压值为354kV,二次额定电压值为电压
值调整为正常工况下的电压值,即100V,在实现零压差的情况下将待并侧
107.3V。
以此为依据,将系统侧额定电压也设置成107.3V,从而保证发电机并网
正常运运行;另一种是以系统侧为基准进行参数的设置,先实际测出系统侧的电
压值,并多次进行测定,取平均值,在检修人员测定后得知系统侧运行电压的平
均值为350kV,二次电压额定值为106V,则也应将待并侧的电压值设置为350kV,从而实现零压差下待并侧与系统并网运行。
这两种整定方法应根据高压侧额定电
压与系统运行电压差情况选择,若二者压差较为接近,建议采用第一种方法进行
整定,操作简单且容易理解;若二者压差较大,建议采用第二种方法进行整定,
先计算出待并侧的实际电压值,然后再利用励磁调节器进行调整。
但也需要明确
的是,无论是采用哪一种整定方法,都应确保待并侧与系统侧的二次电压变比一致。
因此,该电厂在将主变档位三挡提至四档时,应同步进行相应定值的变更,
第一种计算方法是对系统侧二次电压进行变更,第二种计算方法是对待并侧二次
电压进行变更。
3.2 改进措施
由于一次电压差较大时,会导致并网时系统和发电机存在较大的无功冲击。
误的情为了能够避免这一问题的发生,在并网时建议采用顺控准同期的方式进行,这一并网运行的方式具有效率快的优势,具体是先计算出系统侧实际运行的电压值,然后基于零压差并网运行的基础上,计算出发电机侧的电压值,之后在根据
计算出的电压值利用励磁调节器进行相应的电压值调整,保证待并侧与系统侧电
压值一致。
除此之外,也可以通过单操准同期的方式进行并网,操作步骤与顺控
准同期基本一致,不同的是在开启同期装置前,需要人工在励磁操作界面进行减
磁操作,在确保调整值与计算值一致之后再将同期装置开启。
这一并网方式可以
减少励磁调节器频繁调整参数的次数,同时也能够避免出现励磁调节器参数错况。
除了通过上述两种方式减少无功冲击以外,也不可忽视发电机组并网时的故障分析,应对实际并网运行参数与计算值进行比较分析,若发现存在偏差的情况,应
对其偏差的原因进行分析,并及时进行相应参数的调整,认真对同期装置的整定
值进行有效的校验,确保同期装置定值准确,从而保证同期装置能发挥其应有的
作用。
结语:
综上所述,同期装置作为电厂二次系统中的重要组成部分,在发电机并网运
行中起到重要的作用。
但由于实际并网过程中可能会遇到各方面的问题,其中压
差问题较为明显,这就需要电厂检修人员明确出现偏差的原因,结合实际情况计
算出相应的参数,并与实际运行参数进行对比分析,从而得知偏差的原因,之后
再正确的进行同期装置的定值整定,从而保证发电并网正常运行。
参考文献:
[1]沈静雯.微机型自动准同期装置的调试及维护[J].仪器仪表用
户,2019,26(05):55-59.
[2]王洪猛.发电厂同期并网调试技术及典型问题分析[J].现代信息科
技,2019,3(04):35-37.
[3]王军,童松,李于芮.浅谈深溪沟水电站发电机误上电保护与同期装置及调
速器运行工况分析[J].水电与新能源,2017(11):57-61.。
