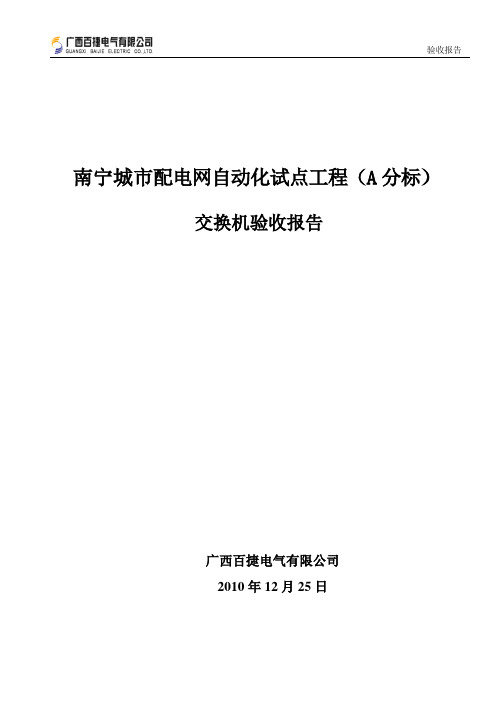

验收报告南宁城市配电网自动化试点工程（A分标）交换机验收报告广西百捷电气有限公司2010年12月25日目录一、概述 (2)二、交换机现场验收记录 (3)三、验收结论 (51)一、概述工程概述本次南宁城市配电网自动化试点工程通讯部分实施包括配网信息主站建设、新建三层交换机柜机配线柜各8面、二层交换机65台，8台三层交换机组成一个汇聚环，65台二层交换机分别组成12个接入环；其中我广西百捷电气有限公司负责(A分标) 汇聚环中三层交换机柜机、配线柜各4面及8个接入环的安装调试工作。

接入环1：南湖站→金浦路4号开闭所→金浦路2号开闭所→五象开闭所→保险1号开闭所→嘉宾路开闭所→民族路6号开闭所→市府开闭所→滨湖路6号开闭所→城东站接入环2：南湖站→滨湖路1号开闭所→滨湖路2号开闭所→长湖路2号开闭所→长湖路5号开闭所（二遥开闭所不带交换机）→茶花园路6号开闭所→城东站接入环3：南湖站→东葛路2号开闭所→长湖西1号开闭所→财政02开关（二遥柱上开关不带交换机）→长湖路3号开闭所→城东站接入环4：津头站→河堤3号开闭所→葫芦鼎1号开闭所→柳江04开关（由于光缆通道问题交换机暂未安装）→柳沙03开关→柳沙04开关→英华路2号开闭所→柳沙站接入环5：津头站→桃源路1号开闭所→凌铁90304开关（二遥柱上开关不带交换机）→凌铁站（由于光缆通道问题本接入环暂未完成）接入环6：云景站→在水一方1号开闭所→在水一方4号开闭所接入环7：南湖站→竹溪路1号开闭所→竹溪路3号开闭所→凤凰岭2号开闭所（由于光缆通道问题本接入环暂未完成）接入环8：津头站→河堤1号开闭所→凌铁站汇聚层：津头站→凌铁站→七一站→城东站广西南宁国恒供电开发有限责任公司负责(B分标) 接入环4、接入环7、接入环8、接入环11共4个接入环及汇聚环中三层交换机柜机、配线柜各5面的安装工作。

目前我公司已完成配网信息主站建设；汇聚环中三层交换机柜机、配线柜各4面的安装调试及验收工作；由于地理环境因素接入环5（柳江04开关）、接入环6、接入环10光缆暂未能敷设，其余接入环已验收完成投入运行。

实验报告课程名称网络工程设计与系统集成实验项目交换机的安装与调试专业班级指导教师姓名学号成绩日期一、实验目的本实验主要用来练习交换机上VLAN、VTP配置，交换机间TRUNK配置，验证VLAN、VTP、TRUNK的工作原理。

二、实验设备2台交换机、4台PC机，5条直连线三、实验拓扑四、实验步骤（1）交换机A的基本配置Switch>enableSwitch#conf tSwitch(config)#host SW1SW1(config)#ena se c1SW1(config)#line vty 0 15SW1(config-line)#pass c2SW1(config-line)#int fe 0/1SW1(config-if)#switchport mode accessSW1(config-if)#int fe 0/2SW1(config-if)#switchport mode accessSW1(config-if)#int vlan 1SW1(config-if)#ip add 192.168.0.1 255.255.255.0SW1(config-if)#no shutSW1(config-if)#endSW1#copy run start（3）交换机B的基本配置Switch>enableSwitch#conf tSwitch(config)#host SW2SW2(config)#ena se c1SW2(config)#line vty 0 15SW2(config-line)#pass c2SW2(config-line)#int fe 0/1SW2(config-if)#switchport mode accessSW2(config-if)#int fe 0/2SW2(config-if)#switchport mode accessSW2(config-if)#int vlan 1SW2(config-if)#ip add 192.168.0.2 255.255.255.0SW2(config-if)#no shutSW2(config-if)#endSW2#copy run start（4）配置测试pc机的基本参数通过Boson NetSim中的工具栏按钮“eStations”选择“Host 1”并按照下面的步骤配置Host 1的相关参数：键入“回车键”继续。

02设备安装调试报告XXX设备安装调试报告工程编号：__________项目名称：XXX大楼信息化建设项目用户名称：XXX负责人：XXX管理员：无用户配合工程师：无一、安装信息实施单位名称：XXX安装工程师：XXX 安装地点：大楼安装开始日期：无安装结束日期：无安装分类：硬件项目经理：无安装数量：138联系方式：无二、产品信息产品名称：室内红外半球摄像机、宽动态摄像机、室内红外枪型摄像机、室内球形云台摄像机、室外球形云台摄像机、门口等、楼梯、停车场等、大厅、大楼楼角、楼顶等产品型号：海康LC2110-AN、XXXIPC2131、XXXLC2150-AN、海康IPC 411、海康LC415产品描述：楼道、房间等一般场合数量：76、6、43、1、12三、安装及调试安装步骤：1.根据监控系统设计图纸确定安装位置；2.综合考虑实际情况拍摄角度粘贴定位贴纸；3.打眼，安装监控摄像机底盘或支架；4.连接电源适配器电源线和网线；5.安装摄像机到底盘或支架；6.将摄像机网线连接到机房或竖井交换机。

安装检查：1.摄像机供电前检查电路有无短路和虚接；2.使用双绞线测线仪检查网线通断；3.检查摄像机安装是否稳定、牢靠；4.摄像机供电后检查交换机端口是否已经显示连接。

安装调试方法、步骤和内容：1.将调试电脑连接到监控网络；2.使用摄像机搜索软件修改摄像机IP地址（临时地址）；3.使用浏览器登录到修改后的摄像机IP地址；4.根据摄像机拍摄内容或两人配合确定摄像机编号及位置修改摄像机主机名、字符叠加信息；5.使用摄像机搜索软件修改摄像机IP地址（规划地址）。

安装调试参数记录：安装调试后网络地址规划符合实际情况，修改了部分字符叠加规划内容，详见附表。

安装及调试结论：全部摄像机工作正常，可使用电脑网页登录查看监控视频。

遗留问题处理：摄像机未接入安防监控平台统一管理、未测试录像功能。

施工单位意见：负责人签字：XXX年月日：无备注：无用户单位意见：负责人签字：无年月日：无监理单位意见：负责人签字：无年月日：无2.连接电源线和网线，开机；3.根据监控系统需求配置RAID阵列；4.安装操作系统和存储管理软件；5.配置存储空间和权限。

网络设备安装与调试(总21页)本页仅作为文档封面，使用时可以删除This document is for reference only-rar21year.March实训项目一：VTP的设置及应用错误!未定义书签。

项目二：HSRP的配置及应用错误!未定义书签。

项目三：PIM的配置及应用错误!未定义书签。

项目四：cisco路由器的pap/chap验证 ....................... 错误!未定义书签。

项目五：frame-relay广域网连接配置 ........................... 错误!未定义书签。

项目一：gvrp的设置及应用、错误!未定义书签。

项目二：多台交换机的配置及应用. 错误!未定义书签。

项目三:VRRP的配置及应用错误!未定义书签。

项目五：Frame-Relay点对点广域网接入配置 ............... 错误!未定义书签。

思科实验项目一：VTP的设置及应用一、项目目的：学会vtp对交换机之间vlan的相关设置及概念二、项目设配：思科交换机2950两台，pc两台三、项目拓拓补图：思科2950交换机 A 思科2950交换机B实验配置一、本人工作：配置，测试二、实验中遇到的问题及解决方法：成功项目二：HSRP的配置及应用一：项目目的：了解hsrp的概念，学会冗余热备份路由协议协议，hsrp 做负载均衡二、项目设备：思科路由器2台，交换机1台，双绞线若干三、项目拓补图：S\1：192.168.3.2：192.168.3.1Gw192.168.1.2gw:192.168.1.3四、项目步骤：五、本人工作：跳线，拓扑六、问题及解决方案：项目三：PIM的配置及应用一、项目目的：学会路由器配置pim，可以让测试的两台pc机收到组播信息二、项目设备：思科路由器两台，pc机两台三、 项目拓扑：s0/0ip:192.168.2.1/24s0/0ip:192.168.2.2/24Gw:192.168.1.1255.255.255.0Gw:192.168.3.1四配置过程：五、本人工作：发现问题，解决问题六、问题及解决方案：没有启动静态路由，不可以ping通，发布静态路由项目四：cisco路由器的pap/chap验证一，项目目的：学会ppp封装及pap验证原理和过程二，项目设配：思科路由器两台，pc机两台项目拓扑：s0/1 ip:1.1.1.2/24s0/0 ip:1.1.1.1/24F0/0 ip；192.168.22.1/24f0/0 ip：2555.255.255.02555.255.255.0四，配置步骤：五、本人工作；配置命令、测试一、实验问题及解决：chap、pap验证不明确，通过向同学请教，完成项目五：frame-relay广域网连接配置一、实验目的：配置帧中继实现网络互连；查看帧中继信息。

B2U1150100075
B2U1150100074
合格
甘露园校区机房
交换机
迈普
SM3220-52TF-AC
1
A255144582300155
合格
客户用机
北京方物软件有限公司
1*intel atom d2500 1.8ghz*2core，1g ddr3，8g ssd，intel hd显卡，30万像素摄像头，1*千兆网口，2*2瓦音响
设备安装调试记录
工程名称：XXXX项目建设编号：
安装调试项目
虚拟化桌面
安装调试内容
确认项
设备（软件）安装项
设备
名称
厂商
配置明细
数量/单位
设备序列号
自检结果
安装地点/部位
服务器
超云
l Xeon E5-2620 6C 2.00GHz 15MB 2颗
16GB*4
1T 7.2K Sas *3
Raid卡
700W双电源
40
A1A331EZB4500058. A1A331EZB4500104. A1A331EZB3c00012. A1A331EZB4500020. A1A331EZB4500095. A1A331EZB4500128. A1A331EZB3c00019. A1A331EZB3c00011.A1A331EZB4500124. A1A331EZB4500031. A1A331EZB4500118. A1A331EZB4500096. A1A331EZB4500049. A1A331EZB4500007. A1A331EZB4500134. A1A331EZB3c00018. A1A331EZB4500192. A1A331EZB4500081. A1A331EZB3c00017. A1A331EZB4500019. A1A331EZB4500153. A1A331EZB4500033. A1A331EZB4500126. A1A331EZB4500110. A1A331EZB4500065. A1A331EZB4500127. A1A331EZB4500129. A1A331EZB4500017. A1A331EZB4500121. A1A331EZB4500039. A1A331EZB3c00016. A1A331EZB4500002. A1A331EZB4500032. A1A331EZB4500146. A1A331EZB4500198. A1A331EZB4500094. A1A331EZB4500179. A1A331EZB4500051

百度文库- 让每个人平等地提升自我
1 设备安装调试报告
工程名称XXXXXXXXXXXXXXXX项目设备名称视频集中处理平台
施工单位XXXXXXXXXXX有限公司安装、调试部
位
XX视频矩阵系统、
模拟接口卡、数字
HDMI输出卡
安装调试过程描述：
视频集中处理平台安装过程
1分布式高清混合交互平台安装：拆下盲板
2 安装输入、输出卡：
3 放入机架安装
4 RS232线缆连接：数字无缝切换矩阵提供标准RS-232 串行通讯端口，除了可以利用前面板按键进行切换操作外，还可使用CREATOR控制系统进行控制。

RS-232 端口为DB9 母接头，引脚说明如下：
2脚TXD RS-232 协议用，发送数据
3脚RXD RS-232 协议用，接收数据
5脚GND 信号地
5 矩阵以太网连接：矩阵与以太网交换机通过CAT5直通网线T658B线序连接。

如下
6 HDMI线缆连接：输入端接入HDMI信号（蓝光播放器1路、电视播放机1路、电视墙解码器4路、台式工作3路、视频会议终端1路），GVA信号（集中工作区2路）。

输出端接入HDMI信号（分布式高清混合交互平台9路、55寸电视机2路、视频会议终端1路）。

7 调试内容：分布式插卡组装，设备加电，信号输入及输出显示。

8 调试过程：通过HDMI信号、VGA电脑信号有效接入平台，能通过显示器正常显示图像切换至拼接屏或液晶电视。

结果：切换流畅都能实现真正实时的无缝切换
结论：
经检查调试，均符合要求。

配置三层交换机端口的路由功能
开启三层交换机路由功能
默认情况下，三层交换机的路由功能是开启的 使用物理接口的方法，主要的命令是no switchport
注意事项
1
专用电路交换
2
按需拨号电路交换
3
分组交换电路
4
宽带接入
常见的WAN连接类型
专用电路交换
租用线路连接到传输服务提供商 通过数据通信设备（DCE）提供时钟信号，并将数据信号转换成提供商的信道格式 这种路径是永久和固定的，服务提供商保留电路，供客户专用 实用于长时间、短距离的环境 DTE DCE HDLC, PPP
宽带接入
服务供应商 使用现有的基础设施 提供宽带接入 连接到服务提供商通过宽带接入点（POP） 常用的有数字用户线路（DSL） ISP连接 以太网
谢谢
按需拨号电路交换
对于每个通信会话，它都通过公共交换电话网（PSTN）建立和维护一条专用物理电路，通信完毕后再将其拆除 建立后收取费用 服务供应商 PPP, HDLC
分组交换电路
实用虚电路（virtual circuit）来提供端到端连接 可以是专用，也可以是公用的 带宽是以复用方式共享的，费用较低 适合长时间，跨区域长距离，链路使用率高的环境 服务供应商 X.25, Frame-Relay
【使用设备】
1
2
3
三层交换机配置
将主机和交换机进行连接
利用超级终端登陆配置三层交换机
开启三层交换机路由功能
查看交换机的端口信息
【实现步骤】
三层交换机配置
【案例拓扑】
Console
F0/5
com1
NIC
三层交换机配置
带外交换机配置
用户模式switch> 交换机信息的查看，简单测试命令 特权模式switch# 查看、管理交换机配置信息，测试、调试

交换机（S3600V2-28TP-SI）安装调试记录表
工程名称Xx 项目厂家督导
安装地址内网机房2#柜日期
调测记录
项目子项
要求实际记录
硬件检查上电前硬件安装检查，
硬件检查正常，测量无短路现象符合要求短路测试
电源正常
设备上电上电顺序及情况记录观察电源及告警正常运行正常
观察端口状态正常
主机软件安装软件版本、日期软件版本号、 Bootrom 版本和日期等正确符合要求
加载调试加载调试程序数据加载请求正常，加载不超时
运行正常用默认数据运行和 FLASH保存正常
所有硬件开工正常所有硬件正常运行正常设定主机时间设置主机准确时间符合要求设置主机名所设主机名可以在网内区分每一台主机符合要求修改缺省用户密码修改缺省用户密码为非出厂值符合要求二层交换机链路调试链路通讯正常符合要求
VLAN业务的调试VLAN用户可以正常上网符合要求不同 VLAN ID 用户不能互通符合要求
整机功能业务调试
接口通讯的调试
可以 PING通上行接口的 IP 地址符合要求
可以 PING通虚接口的 IP 地址符合要求
路由数据的调试用 Display ip routing-table查看所有路由信息与
符合要求所设一致
从 LSW可以 PING 通对端设备接口 IP符合要求
LSW设备上行口与对端从 LSW可以 PING 通 WEB服务
器符合要求
设备通讯调试从 LSW可以 PING 通 RADIUS服务器符合要求
从 LSW可以 PING 通外置 DHCP服务器符合要求调试结果：
测试人：
日期：。

交换机甲供材安装调试方案篇一：交换机甲供材安装调试方案随着网络技术的飞速发展,交换机作为网络设备已经广泛应用于各种场合。

在交换机的使用中,甲供材安装调试是至关重要的一个环节。

本文将介绍交换机甲供材安装调试方案的相关内容,帮助读者更好地理解和使用交换机。

一、交换机甲供材安装调试方案1. 准备工作在进行甲供材安装调试之前,需要做好以下准备工作:(1)确认交换机的型号和品牌,了解其性能参数和适用范围;(2)确定安装位置和空间大小,选择合适的交换机尺寸和数量;(3)了解安装环境和用户需求,确定交换机的安装方式和调试方法;(4)检查甲供材是否符合要求,确保不会影响安装和调试过程。

2. 安装位置交换机的安装位置非常重要,会影响交换机的性能和稳定性。

一般来说,交换机应该安装在离电源较远的位置,避免影响电力供应。

同时,交换机应该安装在平整的地面上,避免受到震动和压力的影响。

3. 安装交换机在确认安装位置和空间大小后,可以按照交换机的说明书或者参考安装视频教程进行安装。

在安装过程中,需要注意以下几个方面:(1)将交换机插入到安装位置中,确保交换机的电源和网络接口都正确连接;(2)检查交换机的固定螺丝是否牢固,确保交换机不会松动或者脱落;(3)检查交换机是否有异常噪音或者发热现象,如有异常应立即停止安装;(4)检查交换机的VLAN设置是否正确,确保可以正常划分VLAN和配置标签。

4. 调试交换机安装完成后,需要进行调试以确保交换机正常运行。

一般来说,交换机的调试方法如下:(1)测试网络连接是否正常,可以连接一个网络设备(如电脑)测试网络连接是否正常;(2)测试端口速度是否正常,可以使用测试工具(如Wireshark)测试端口的数据传输速度;(3)测试VLAN是否正常,可以使用VLAN测试工具(如VLAN Switch Test)测试VLAN的配置是否正确;(4)检查交换机的日志,查看是否有错误信息或者故障记录。

通过以上步骤,可以确保交换机的安装和调试工作顺利进行,确保网络运行稳定可靠。

设备安装调试记录．四川新源现代智能科技有限公司
NO:1
设备安装调试报告
四川新源现代智能科技有限公司
四川新源现代智能科技有限公司
四川新源现代智能科技有限公司NO:2
设备安装调试报告
四川新源现代智能科技有限公司
四川新源现代智能科技有限公司
NO:3
四川新源现代智能科技有限公司设备安装调试报告
四川新源现代智能科技有限公司
四川新源现代智能科技有限公司
NO:4
设备安装调试报告
四川新源现代智能科技有限公司
四川新源现代智能科技有限公司
NO:5
四川新源现代智能科技有限公司设备安装调试报告
四川新源现代智能科技有限公司
四川新源现代智能科技有限公司
NO:6设备安装调试报告
四川新源现代智能科技有限公司
四川新源现代智能科技有限公司
NO:7
设备安装调试报告
四川新源现代智能科技有限公司
四川新源现代智能科技有限公司。

HP EVA 4400_RedHatlinux_光纤交换机安装调试2010年4月目录硬件配置列表 (3)项目说明 (5)拓扑图 (6)一、送货验货 (7)二、硬件上架 (7)三、线缆连接 (8)四、安装系统 (9)五、光纤交换机划zone (27)六、EVA划vd并挂载给服务器 (29)七、安装操作系统补丁、psp包 (36)八、分区、格式化、mount vd (37)九、网卡绑定 (40)十、测试 (41)附件1机柜图 (42)附件2操作系统安装要求 (43)硬件配置列表客户的应用是以计算和数据写入为主，一个计算周期比较长，数据在计算完成后再写入存储中，如果在计算或写入的过程中系统出现故障，则整个计算周期的工作就作废，所以对稳定性和容错要求很高。

因此在整个项目中，电源和数据链路都是冗余的，在硬件安装的过程中也要十分仔细，以保证整个系统的可用性。

6台HP DL360G6服务器安装linux操作系统用作运算，每台服务器在系统层面是独立的，双端口光纤卡分别经冗余的光纤交换机连接EVA4400，运算的结果存储在EVA上，下面拖三个磁盘柜，给每个服务器划分4个vd（virtual disk的容错级别是RAID5），可用容量在9T多。

一个计算周期完成后，把所有数据备份在磁带中。

服务器之间的通信能过千兆以太网交换机，EVA管理模块上的RJ-45网口也连接在交换机上以放便管理。

双UPS分别连接两路市电，给整个机柜供电。

整个机柜部署完成后，独立于周围的环境，只有两根市电输入机柜，一根网线连其他机柜的交换机用作管理。

项目的实施人员至少需要三位。

项目经理管全局工作安排与组织、与客户销售以及HP沟通协调、实施监督核查，另两位工程师分工负责对应的实施事项。

这样工作才会顺利有序，少出差错。

项目实施过程中需要携带的工具：活动扳手、斜口钳、多功能螺丝刀、小螺丝刀（加光驱用）、扎线带、标签打印机（或打印好的标签）、手写标签纸、SmartStart8.30x64光盘等。

安装调试规范（ZXJ10 V10.0）深圳市中兴通讯股份有限公司目录第一章前言 (1)第二章工程准备 (1)2.1相关资料的准备 (1)2.2软、硬件及工具的准备 (1)2.3机房环境的准备 (2)第三章硬件安装 (3)3.1机架排列和机架安装 (3)3.1.1设备摆放原则 (3)3.1.2机柜布置 (3)3.1.3划线定位 (3)3.1.4机柜固定、标签含义和粘贴方法： (3)3.2机柜之间的连接 (4)3.3机架布线 (4)3.3.1电源线 (4)3.3.2交换机内部连线 (6)3.3.3用户电缆 (6)3.3.4中继电缆 (10)3.3.5光纤的布放 (12)3.3.6电缆标签的含义与粘贴方法 (12)3.4侧板、顶板及前后门的安装 (12)3.4.1侧板、顶板的安装 (12)ZXJ10(V10.0) 安装调试规范3.4.2前后门的安装 (12)3.5单板安装 (13)3.6安装外部设备 (13)3.6.1后台维护网络的安装 (13)3.6.2告警箱的安装 (13)3.7整体检查 (14)第四章设备上电 (15)第五章软件安装 (17)5.1W IN NT的安装 (17)5.2SQL-S ERVER的安装 (17)5.3ZXJ10(V10.0)后台操作维护系统的安装 (18)第一章前言程控交换机的正常运行同安装、调试工程的质量密切相关，因此，只有建立一套系统、规范的安装、调试程序，才能有效地避免因安装、调试方面的原因而造成的设备不稳定因素，提高设备运行的可靠性，从而更好地为用户服务。

我们制作《ZXJ10(V10.0)安装调试规范》，主要是从开局人员的实际需要出发，力求使工程的每一个步骤均有据可查，并且提供了一些切实可行的安装、调试的方法，希望能对广大开局人员有所帮助。

《ZXJ10(V10.0)安装调试规范》共分为五个部分：工程准备、硬件安装、设备上电、软件安装、系统调试，适用于ZXJ10(V10.0)数字程控交换机设备的安装和调试，详细地说明了工程技术人员的操作标准和工作流程，从而使ZXJ10(V10.0)数字程控交换机设备的安装、调试工作规范化。

与检测(调试)、验收相关的 设计文件(图) /产品技术文 建施-1 件(图)的名称及编号 检测 (调试) 的起止时间: 检测(调试) 的环境: 检测(调试)内容(项 目)/参数指标要求 年 1 月 0 日 时 0 分至 年 月 日 时 %/其它: 分 (共
℃/相对湿度: 核心交换机试运行
检测(调试)方法、程序、过程工况和参数(指标)变化及结果(结论)等的说明(可附示图或照片,可附页说明): 方法： 1、配置环境搭建 2、配置电缆的连接 3、设置终端参数 4、上电启动 5、运行检测数据 过程记录：交换机启动正常，通过计算机远程采用不同距离测试网络性能均符合设计与规范标准。
)记录
h )
照片,可附页说明):
范标准。Байду номын сангаас
年
月
日
年
月
日
综合布线
系统检测(调试)记录
GD3010257 0 1
单位(子单位)工程名称 所属子分部(系统)工程名称 /分项(子系统)工程名称 相关的施工部位 (层、区、段、房、室) 总承包施工单位 专业承包安装单位 施工执行的技术标准(含企 业的工艺规程、工法等)名 称及编号 《智能建筑工程施工质量验收规范》GB50339-2003 综合布线系统工程（缆线敷设） 一二层 项目负责人 项目负责人
专业工长(施工员)签名 专业承包安装单 合格 位检查评定结果 项目专业质量检查员(签名):
检查测试负责人签名
年
月 日
监理（建设） 单位验收结论
专业监理工程师（签名）： (建设单位项目专业技术负责人签名):
年
月 日
注：1.本表为通用表，适用于各种类的系统检测(调试)记录(包括联动测试记录)。 2.应用本表时，表名中的横线应规范地填写系统(子系统)的准确名称。

交换机安装调试记录表
工程名称云南项目厂家督导
安装地址内网机房2#柜15U 日期
项目子项
调测记录
要求实际记录硬件检查
上电前硬件安装检查，
短路测试
硬件检查正常符合要求
设备上电上电顺序及情况记录电源正常
运行正常观察电源及告警正常
观察端口状态正常
加载调试加载调试程序数据加载请求正常，加载不超时
运行正常用默认数据运行和FLASH保存正常
整机功能业务调试所有硬件开工正常所有硬件正常运行正常设定主机时间设置主机准确时间符合要求设置主机名所设主机名可以在网内区分每一台主机符合要求
接口通讯的调试
可以PING通上行接口的IP地址符合要求
可以PING通虚接口的IP地址符合要求
路由数据的调试
用Display ip routing-table查看所有路由信息与
所设一致
符合要求
LSW设备上行口与对端
设备通讯调试
从LSW可以PING通对端设备接口IP 符合要求
调试结果：
测试人：
日期：
欢迎您的下载，
资料仅供参考！
致力为企业和个人提供合同协议，策划案计划书，学习课件等等
打造全网一站式需求。

质量记录
编码： SGJS-006 工程名称 施工单位 交底部位
文件编码： 交底日期 工序名称 进度要求 交底情况
技术交底记录表 -201701 版(通用 )
2017 年 8 月 22 日 智能化工程设备房设备安装接体智能化施工图纸及相关规范要求
材料准备→设备房指定位置安装机柜→安装柜内设备及配件→设备接线→设备安装接线 施工工艺流程 工艺检查与整改。
【列出需进行检查、验收的控制点及相关质量记录要求】
-201701 版-
注：1.须附记录交底过程的《工程影像记录表》 ； 2.防水、轨道、河道、预埋件、钢结构、网架类工程须按单体及工序分别交底； 3.所有技术交底遵循对应专业的《操作记录手册》及设计图纸。
各系统质量标准要求: 1.1 综合布线系统 1.1.1 根据施工平面图，安装落地，壁挂机柜，安装时应考虑机柜的开门方向和操 作便利性，需做好防雷接地保护工作。 1.1.2 根据机柜布置图，安装网络配线架，大对数配线架，光纤配线架，理线架。 1.1.3 根据机柜布置图，安装电话光端机，交换机，固定牢固。 1.1.4 网线、光纤、大对数进线线缆在端接前，要核对线缆数量及临时标识，核对 正确无误后方可连接相应配线架。 1.1.5 网线按图纸要求对应配线架端口，按 568-B 标准打线，打线规范，连接正确。 1.1.6 大对数线缆按照色谱顺序端接，打线规范，连接正确。 1.1.7 光纤通过光纤熔接机熔接尾纤，盘线规范，耦合器端口按照色谱顺序排列， 机器显示损耗≤0.03db，并填写《光纤熔接损耗统计表》 。 1.1.8 光纤跳线、网络跳线根据图纸要求配合理线架，依次连接相应设备。 1.2 监控系统 1.2.1 光端机、分配器按机柜布置图位置摆放，固定牢固。 1.2.2 根据图纸安装监控电源箱， 保持与墙面水平、 垂直， 固定牢固， 安装高度为 1.2 米。 质量标准 1.2.3 根据图纸安装 LCD 监视器，保持与墙面水平、垂直，固定牢固，高度与人的视线 平齐；总控室监视器底部安装高度与操作台上的显示器顶部平齐。 1.2.4 根据图纸确定摄像机分类和焦距、监控立杆等设备规格型号及安装位置。 1.2.5 壁挂摄像机安装方式，先安装支架，支架安装前需将线缆穿过支架，支架安装牢 固、水平、垂直，摄像机固定在支架上，安装高度根据现场确定，室内轨道类项目壁挂 摄像机安装高度能满足监控相应轨道范围及小车上人员， 一般为 4 米， 特殊的如火焰山 需 7 米。 1.2.6 吸顶摄像机安装方式，先安装底座，底座安装前需将线缆穿过底座，底座安装应 牢固、水平、垂直，摄像机固定在底座上。 1.2.7 立杆摄像机安装方式，根据图纸确定摄像机安装高度和方位，室外摄像机防雷器 接线在监控立杆设备箱内完成，监控立杆接地符合规范。 1.2.8 立杆的定位和安装，配合、协助造型相关单位完成。 1.2.9 高速球机安装前,设备工程师编制设置规划， 现场按规划设置地址码、 数率、 协议。 1.2.10 摄像机安装前需保留镜头保护膜，直至调试完毕现场不在喷漆上色之后才能撕 除。在搬运和安装摄像机过程中，严禁打开镜头盖。

交换机安装实施细则和验收办法移动通信交换机施工安装操作规范第一章工程安装准备1.1 开箱验收注意：交换系统设备是贵重的电子系统设备，在运输过程中要有良好的包装及防水、防震动标志，运输到达目的地后，要防止野蛮装卸，防止日晒雨淋。

机器设备开箱必须有供货商人员到场方可开箱验收。

开箱时应按以下步骤进行：1.在开箱之前，应按各包装箱上所附的货运清单点明总件数，观看包装箱外观是否完好。

2.在督导工程师的协作下，按到货目录清单对机柜、电缆及附件清点验货，确保货源到齐与否，是否有损坏。

3.开箱后，根据配置表和装箱单清点物件是否齐全，附件是否齐套，部件是否变形，受损等，并由双方签署开箱验收报告。

4.检查安装工具是否齐全。

5.仔细研究目录清单，确保在安装过程中有计划进行。

6.在验货后，对各机柜、电缆、接头、工具及其它附件进行分类妥善安放，如有条件，可先将其中一部分即将先行安装的机柜等送达安装机房位置。

1.2 工程安装程序指引移动交换机在网上正常、可靠的运行与安装工程质量密切相关。

因此，建立一套系统、规范的安装、开通程序尤为重要。

设备安装、调试、验收和开通的工作流程基本上如图所示进行。

其中设备安装流程如图所示。

工程准备是整个安装工程的第一步，也是保障整个工程顺利进行的前提。

1.3 机房要求1.3.1 平面布置要求1.机房布置要求主机房和辅助机房分开，但必须安排紧凑，使连线尽量缩短。

操作维护台的布放应该使操作维护人员面对主体设备的正面，一般在主机房和操作为维护室之间采用玻璃隔墙。

特别注意，在有条件的情况下，尽可能避免系统主设备与一次电源安装在同一个房间。

2.机房面积交换系统机柜前至少留出1米的距离，给开门及维护予以方便。

多排布置机柜时，第一排机柜的正面对着操作维护台，两排机柜背面相向布置，机柜正面之间距离不小于1米，机柜排的前后左右侧与墙壁的距离不小于1米（有调测的面与墙距离为1米）。

3.机房高度指___或风管到地板上表面的净高度，高度为：上走线时不低于2.5米，下走线时不低于2.7米。
