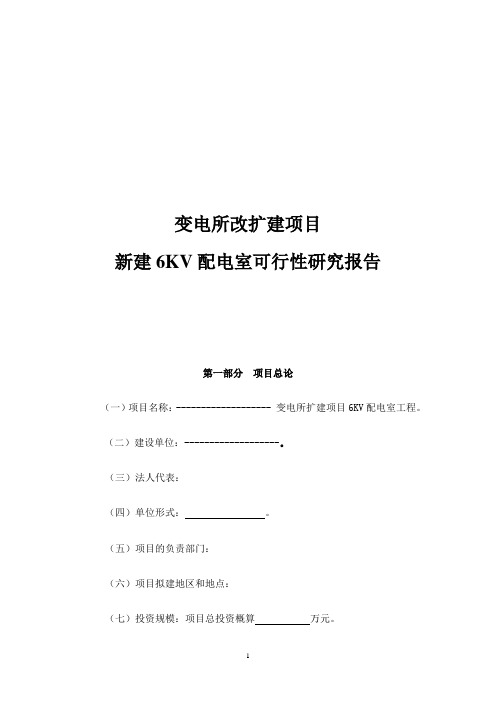

变电所改扩建项目新建6KV配电室可行性研究报告第一部分项目总论（一）项目名称：------------------- 变电所扩建项目6KV配电室工程。
（二）建设单位：-------------------。
（三）法人代表：（四）单位形式：。
（五）项目的负责部门：（六）项目拟建地区和地点：（七）投资规模：项目总投资概算万元。
（八）资金筹措：（九）主要技术指标：新装容量 KW。
设置变电器两台，分别是 KVA、KVA。
（十）项目综合评价结论：新建6KV配电室工程建设目标明确，技术方案正确，各项设计合理，工程建设投资规模适宜，建设期短，其综合效益显著，项目实施可行，是公司改扩建项目的前提保障。
第二部分项目背景和建设单位概况一、项目提出背景随着市场发展，随着公司的发展，业务的不断扩大，对电力系统的要求不断提高，我公司现有的旧配电室及其老旧设备已不能满足公司改扩建项目发展和安全生产的需求，需要重新建设一个6KV配电室对原来的电力系统进行升级。
二、建设单位概况第三部分设计依据与建设规模一、设计依据（一）技术依据《10KV变电所及以下设计规范》GB/50053-1994《低压配电设计规范》GB/50053-1995《电力工程电缆设计规范》GB/50217-2007《供配电系统设计规范》GB/50052-2009《供配电系统设计规范》GB/50052-2009《10KV及以下架空配电线路设计技术规程》DL/T5220-2005 《城市中低压配电网改造技术原则》DL/T599-2009（二）设计范围6KV配电线路、电缆线路、变配电配电室设施的新建。
二、建设规模6KV高低压配电室一座（高压部分、变压器部分、低压部分、土建部分）新装容量 KW。
设置变电器两台，分别是 KWA、 KVA。
（见附件设计图纸）第四部分项目建设必要性和可行性一、项目所涉供电片区现状：项目所涉供电片区电力由旧配电室提供，供电范围内建设有：。
二、项目所涉供电片区存在的问题：1、用电量的增长、电力负荷增加、旧配电室负载满足不了发展需求，旧配电室使用的是GG1A柜型，GG1A开关柜型是我国六七十年代开发的产品。
220kV密山变66kV乙母线故障跳闸分析关涛【摘要】二零一四年十月七日，220kV密山变66kV母线故障造成#2主变66kV 侧和10kV侧开关跳闸，66kV母联开关跳闸，乙母线全停，密山地区大部分停电，鑫能热电厂#1、#2发电机解列，事故原因是由于外力破坏，但是，在处理事故中暴露出一些问题，一、运行人员检查设备不到位，二、运行人员有可能有意隐瞒事故，影响恢复送电时间。
三、干扰了调度人员对事故的正确判断。
【期刊名称】《黑龙江科技信息》【年(卷),期】2015(000)020【总页数】1页(P36-36)【关键词】检查巡视;事故真相;加强管理【作者】关涛【作者单位】国网鸡西供电公司调控中心，黑龙江鸡西 158100【正文语种】中文220kV杏密线与220kV杏花变联网，220kV密虎线与220kV虎林变联网。
与佳木斯地区、牡丹江地区构成环网运行。
220kV密凯线带密山风电场，装机容量为150MW。
220kV母线结线方式为：单母线加旁路，旁路母线冷备用。
66kV母线结线方式为：双母线经66kV母联开关并列运行，加旁路母线，旁路母线冷备用。
#1主变容量为：90MVA，#2主变容量为：120MVA。
66kV甲母线：密连甲线、密金线、密知线、密通线、#1主变。
66kV乙母线：密山甲线、密山乙线、、密东甲线、密东乙线、密裴甲线、密裴乙线、密兴线、#2主变、#1所用变。
66kV#1消弧线圈在手动挡、#2消弧线圈在自动挡均投在#1主变中性点上，为过补偿方式。
10kV母线为分段运行，一段：#2所用变、#1电容器，二段：#2电容器、#3电容器。
密山热电厂通过密东甲线、密东乙线，经过66kV密东变66kV母线由密热线联网，装机容量为:2*12 MW,(当时停机)。
鑫能热电厂通过密裴甲线、密裴乙线，经过66kV裴德变66kV母线由裴热线联网，装机容量为：1*15 MW。
福康电厂通过密兴线、兴凯变、兴凯变10kV电厂甲线与系统联网。
66kV变电站土建工程建设管理总结第一篇：66kV变电站土建工程建设管理总结66kV双峰变电所土建工程建设管理总结大海林林业供电局业主项目部2014年8月18日66kV双峰变电所土建工程建设管理总结一、工程概况：（一）、综合楼建筑面积：444m³；建筑层数：二层；建筑耐火等级：二级；抗震设防烈度：六级；综合楼结构形式为框架结构；综合楼基础型式采用柱下独立基础；综合楼混凝土：梁柱采用C30，板采用C25；楼梯圈过梁、压梁及构造柱采用C25（二）、开关场区主变基础一座、主变事故油池基础一座、电容器基础一个、室外电缆沟（800mm×800mm）28米；（J-1）构架基础8个，（J-2）设备架基础11个，断路器基础1个，端子箱基础3个；动力箱基础1个（三）：场区围墙内占地面积0.1599平方米；所区道路场区16米、宽度3.5米；进所道路长度10米宽度4米；所区围墙长度160米；所外排水沟127米；广场面积580平方米；所区围栏长度25.5米二、工程建设日期节点：2013年10月20日至2014年5月16日三通一平，综合楼基础及挡土墙等第一次中间验收时间：综合楼基础及挡土墙：2014年5月16日2014年5月17日至2014年6月27日综合楼主体结构第二次中间验收时间：2014年6月27日2014年6月20日至2014年7月25日户外配电装置构支架、设备基础第三次中间验收时间：2014年7月25日工程完工时间：2013年10月20日至2014年08月10日公司级专检时间：2014年08月12日监理初检时间：2014年08月13日-14日缺陷处理时间：2014年08月12日-14日工程竣工时间：2013年10月20日至2014年08月15日土建交接时间：2014年08月15日三、安全文明施工管理：1、开工前，项目部按照国家电网公司7个指导性文件的要求，结合工程实际情况，制定了《建设管理纲要》、《工程建设创优规划》、《安全文明施工总体策划》、《工程质量通病防治任务书》。

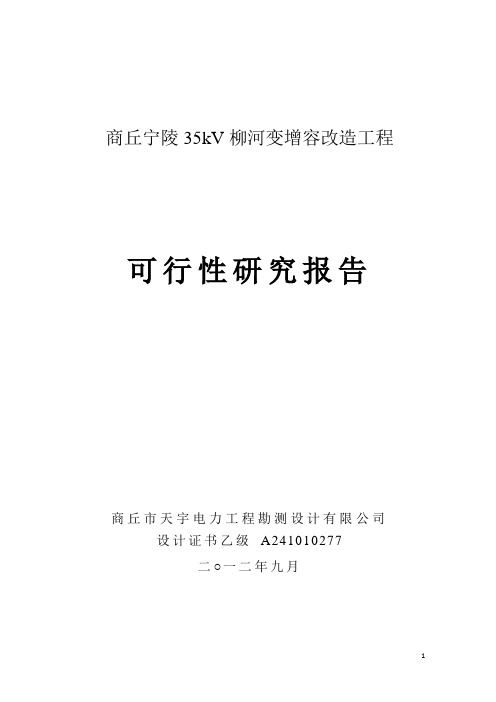

商丘宁陵35kV柳河变增容改造工程可行性研究报告商丘市天宇电力工程勘测设计有限公司设计证书乙级A241010277二○一二年九月审定：审核：校核：编制：目录1工程概述 (1)1.1设计依据 (1)1.2设计范围 (1)1.3工程概况 (1)1.4工程本期改造概况 (1)2电力系统 (2)2.1电网现状 (2)2.2电力需求预测 (15)2.3变电站建设可行性 (18)2.4变电站改造规模 (19)2.5相关电气计算 (19)3电气一次 (19)3.1柳河变电站现状 (19)3.2变电站本期改造项目 (21)3.335K V接线形式 (23)3.410K V接线 (23)3.5各级电压中性点接地方式 (23)3.6短路电流方式及主要电气设备、导体选择 (23)3.7绝缘配合及过电压保护 (24)3.8电气设备布置及配电装置 (25)3.9站用电及动力照明 (26)3.10电缆敷设及防火 (26)4电气二次部分 (26)4.1二次改造概况 (26)4.2调度自动化 (27)4.3监控系统 (29)4.4元件保护 (32)4.5一体化电源系统 (34)4.6电缆设施及电缆阻燃措施 (36)4.7二次防雷系统 (37)4.8二次控制电缆及抗干扰措施 (37)5土建部分 (37)5.1变电站改造内容 (37)5.2结构 (37)6工程投资 (39)7主要设备及材料清册 (40)8附图 (49)1工程概述1.1设计依据（1）35（66）~110千伏输变电工程可行性研究内容深度规定（2）宁陵县供电区“十二五”电网规划及2020年展望（4）现行国家、行业强制性标准和技术规范、规程1.2设计范围（1）论证建设必要性及其在电力系统中的作用；（2）根据负荷预测与电力平衡，对该站扩建规模提出建议；（3）论述通信方案；（4）进行工程投资估算。
1.3工程概况站址范围内地势平坦宽敞，交通便利，进出线走廊畅通，进站道路较长，满足扩建要求。
《建设项目环境影响报告表》编制说明《建设项目环境影响报告表》由具有从事环境影响评价工作资质的单位编制。
1、项目名称—指项目立项批复时的名称，应不超过30个字（两个英文字段作一个汉字）。
2、建设地点—指项目所在地详细地址，公路、铁路应填写起止地点。
3、行业类别—按国标填写。
4、总投资—指项目投资总额。
5、主要环境保护目标—指项目区周围一定范围内集中居民住宅区、学校医院、保护文物、风景名胜区、水源地和生态敏感点等，应尽可能给出保护目标、性质、规模和距场界距离等。
6、结论与建议—给出本项目清洁生产、达标排放和总量控制的分析结论，确定污染防治措施的有效性，说明本项目对环境造成的影响，给出建设项目环境可行性的明确结论。
同时提出减少环境影响的其它建议。
7、预审意见—由行建设单位管部门填写答复意见，无主管部门项目，可不填。
8、审批意见—由负责审批该项目的环境保护行政主管部门批复。
建设项目基本情况项目名称延安腰坪110千伏变电站增容改造工程建设单位国网陕西省电力公司延安供电公司法人代表王乃永联系人白继军通讯地址陕西省延安市宝塔区东关街联系电话 传真 邮政编码716000 建设地点陕西省延安市黄陵县腰坪乡立项审批部门国网陕西省电力公司批准文号陕电发展〔2019〕228号建设性质新建□改扩建■技改□ 行业类别及代码电力供应（D4420）占地面积（平方米）变电站围墙内占地3526.4m2（本期无新增占地）绿化面积（平方米）/总投资（万元）934其中：环保投资（万元）13环保投资占总投资比例（%）1.39%评价经费（万元）— 预期投产日期2020年9月工程内容及规模一、项目由来腰坪110kV变电站位于延安市黄陵县腰坪乡，主要为采煤、采油、炼油等二级负荷提供电源，现腰坪变的主变容量为2×31.5MV A，2018年腰坪变的最大负荷为39.2MW，根据自然增长发展，2025年腰坪变最大负荷达43.3MW。
现有主变容量不能满足N-1安全运行的要求，因此急需增容110kV腰坪变，以提高供电可靠性。
附件2：辽宁省电力有限公司66千伏新建电网项目可行性研究内容深度规定(试行)二○○七年十一月目录⒈总则⒉设计依据及研究范围⒊工程建设必要性⒋系统方案和建设规模⒌变电所所址选择及工程设想⒍送电线路路径选择及工程设想⒎投资估算⒏主要结论⒐设计图纸和表格⒑附则1 总则1.1 为满足公司直接投资的公司系统66千伏新建电网项目(以下简称‘项目’)报批要求，加强项目前期工作管理，规范项目可行性研究内容和深度，根据国家电网公司有关规定，并结合66千伏电网建设特点，制定本规定。
1.2 本规定是编制项目可行性研究报告、评审的重要依据，各设计单位、项目法人及主管部门均应遵守执行。
1.3 本规定适用于公司系统项目。
接入辽宁电网的农电、企业自备66千伏电网项目参照执行。
1.4项目可行性研究报告（以下简称‘可研报告’）是工程前期工作阶段的一个主要设计文件，是项目可研报告打捆报批的依据，并为工程初步设计提供前提条件。
1.5项目可行性研究必须结合地区经济发展、电网现状及电网发展规划。
1.6项目可行性研究必须贯彻国家的技术、产业政策，执行有关的设计规程和规定，符合国情、技术先进，并合理控制工程造价。
1.7项目可研报告重点研究工程建设的必要性、系统方案、建设规模、工程投资和主要设计原则。
1.8 编制项目可研报告应根据项目法人的委托，由具备相应资质（丙级及以上）的电力勘测设计单位承担。
2 设计依据和研究范围2.1 设计依据2.1.1 经公司审定的地区电网发展规划和公司下达的前期工作计划等。
2.1.2 省、市、县（区）国民经济发展规划等。
2.1.3 与委托方签订的设计合同和项目法人对本项目可行性研究的要求。
2.1.4 与开展本项目可行性研究有关的其他重要文件，如国家、电力行业或公司下发的有关规程、规范及规定等。
2.2 工程概况简述本项目的工程概况。
对于本项目相关的扩、改建工程项目，应简述先期工程情况。
2.3 设计水平年根据地区电网现状和发展规划合理选定项目投产年作为设计水平年，远景水平年应取设计水平年后5～10年的某一年。
某某地区66kV高台变新建工程可行性研究报告1 工程概述1.1 设计依据1.1.1哈尔滨电网“十二五”规划报告；1.1.2与本工程有关的其他重要文件有《延寿县中小城镇及农村电力网发展规划》、《延寿电力网“十二五”规划》《延寿农网改造升级三年（2010-2012年）规划》；1.1.3黑龙江省电力有限公司企业标准：《输变电工程建设设计技术原则》；1.1.4国网公司《220kV输变电项目可行性研究深度规定》；1.1.5设计咨询合同。
1.2 工程背景延寿镇是延寿县的政治、文化、教育中心，一直由一座66kV延寿二次变（延寿镇西侧）保障电力供应，担负着整个城区的供电、亚麻厂、水泥厂、开发区，而且还担负着高台乡、新村乡2个乡镇的供电，目前已经严重过负荷，如果遇到延寿二次变检修停电，整个县城和2个乡镇全部停电，给地方经济的发展、居民生活生产带来诸多不便。
延寿二次变建设于上世纪七十年代，现运行的主变是1988年4月生产的，随着经济的发展和社会的进步，城镇居民生产生活用电飞速增长，按照延寿变当时的设计运行水平，现在的变电能力根本不适应电能需求。
1.3 设计水平年本工程根据电网规划选定2011年为设计水平年，展望到2020年。
1.4 主要设计原则1.4.1本期工程满足延寿镇等周边地区今后十年负荷发展的需要。
1.4.2主要遵照《黑龙江电网建设与改造技术导则》、《电力系统设计技术规程》、《电力系统安全稳定导则》等相关技术导则、设计规程。
1.4.3采用国网公司推行的典型设计和典型设备。
1.5 设计范围及配合分工本可研编制的范围包括：电网现状分析，电力需求分析，负荷预测，新建变电站工程供电方案，电气计算，系统通信、保护，变电站本体电气一次、二次、土建、暖通、给排水设计，66kV输电线路终端改造设计及投资估算等。
2 电力系统一次2.1 电力系统概况2.1.l 电力系统现况2009年末，我局辖区内新建220kV延寿一次变一座，主变容量120 MVA。
变电所改扩建项目可行性研究报告目录1. 项目背景及委托方介绍 (2)2. 用户用电需求概况分析 (3)3. 地区供电现状及发展趋势 (5)4. 项目规模及改扩建方案 (5)4.1 项目改造目的和意义 (7)4.2 项目技术方案 (9)4.2.1 原有变电所現狀分析 (11)4.2.2 改扩建图纸和设计说明 (12)4.2.3 材料、施工机具需求说明 (12)4.3 项目工期安排 (13)5. 投资估算、资金筹措及财务分析 (14)5.1 总投资估算 (16)5.1.1 建筑工程总投资 (17)5.1.2 设备购置总投资 (18)5.1.3 安装工程及调试总投资 (19)5.2 资金来源 (20)5.2.1 自有资本 (21)5.2.2 借入资本 (22)5.3 经济和社会效益 (24)5.3.1 近期效益 (25)5.3.2 远期效益 (26)6. 环境影响和社会影响分析 (28)6.1 项目对环境的可能影响 (29)6.2 社会影响分析 (31)6.2.1 社区影响 (33)6.2.2 交通影响 (34)6.2.3 税收影响 (35)7. 项目风险评估 (36)7.1 风险识别 (38)7.2 风险评价 (39)7.3 风险应对措施 (40)8. 结论及建议 (41)1. 项目背景及委托方介绍随着国家经济的持续发展和城市化进程的不断推进，电力需求呈现出快速增长的态势。
特别是在人口密集的城市中心区域和工业产区，电力负荷不断增加，对电力系统的稳定性和可靠性提出了更高的要求。
变电所作为电力系统的重要组成部分，其规模和数量的增加已成为满足不断增长的电力需求的关键因素。
然而，现有的变电所布局和设备容量已逐渐无法满足这些新的需求，尤其是在高峰负荷时段，变电所的过载问题时常出现，严重影响了电力供应的稳定性。
此外，随着环保意识的增强，传统变电所的能耗和环境污染问题也日益凸显，亟需通过技术改造和升级来提高能效和减少污染。
66千伏北郊变电站移址新建工程可行性研究报告翁牛特旗农电局二Ｏ一Ｏ年十二月目录一、概述 (2)（一）项目名称 (2)（二）项目性质 (2)（三）编制依据及执行的技术规范或原则 (2)二、翁旗经济发展和电网概况 (2)三、北郊项目区供电现状和负荷预测情况 (3)四、项目建设的必要性 (5)五、项目建设方案 (7)六、电气计算 (10)七、工程投资估算 (12)八、效益评价 (12)（一）社会效益 (12)（二）经济效益 (13)一、概述（一）项目名称： 66千伏北郊变电站移址新建工程（二）项目性质：新建（三）编制依据及执行的技术规范或原则翁牛特旗2009年统计年鉴Q/GDW 156-2006城市电力网规划设计导则DL/T599-2005 城市中低压配电网改造技术导则DL/T5118-2000 农村电力网规划设计导则DL/T5131-2001农村电网建设与改造技术导则Q/GDW125-2005县城电网建设与改造技术导则GB50059-92 35-110千伏变电所设计规范GB50061-1997 66千伏及以下架空电力线路设计规范电力建设工程预算定额二、翁旗经济发展和电网概况乌丹镇位于赤峰市中部，地处内蒙古草原腹地,是翁牛特旗政治、经济、文化中心，同时也是翁牛特旗人民政府所在地。
地处西拉沐沦河和老哈河流域，地势为低山丘陵向平原沙地过渡带。
全镇辖43个嘎查村、5个居委会，295个村民小组， 32303户，总人口13.2万人。
总土地面积312万亩，其中耕地28.5万亩。
2009年，国内生产总值实现14.5亿元，比2008年增长24%，农牧民人均纯收入实现7430元，农作物播种面积28万亩，粮食产量达到6.7万吨。
近年来，翁牛特旗政府在乌丹镇加快新城西区建设步伐，加大产业结构调整，确定以工、商业园区共同发展的方向，同时，加大了招商引资的力度，来自全国各地的大企业先后落户于此地，截止目前，镇内重点企业15家，其中建筑企业3家、铅锌企业4家、莹石企业2家、其它企业6家，在建项目11个，近一步推动了当地经济的快速发展，同时，给我们农电企业的发展带来了机遇。
目录1工程概述 (1)1.1 设计依据 (1)1.2 工程概况 (1)1.3 设计水平年 (2)1.4 设计原则 (2)1.5 设计范围 (3)2电力系统一次 (3)2.1 电力系统概况 (3)2.2 工程建设的必要性 (9)2.3 接入系统方案 (9)2.4 电气计算 (13)2.5 无功补偿平衡 (13)2.6 线路型式及导线截面选择 (16)2.7 主变压器的选择 (18)2.8 电气主接线 (18)2.9 电力系统一次部分结论与建议 (19)3电力系统二次 (19)3.1 调度自动化 (19)3.2 系统通信 (21)3.3 电力系统二次部分结论及建议 (21)4变电站站址选择 (23)4.1 站址选择过程概述 (23)4.2 站址区域概述 (23)4.3 站址的拆迁赔偿情况 (23)4.4 进出线条件 (23)4.5 站址水文气象条件 (23)4.6 站址工程地质 (25)4.7 土石方情况 (26)4.8 进站道路和交通运输 (26)4.9 站用电源 (26)4.10 站址环境 (26)4.11 施工条件 (26)5变电站工程设想 (27)5.1 系统概况 (27)5.2 电气主接线及主要电气设备选择 (27)5.3 电气设备布置及接地 (28)5.4 电气二次 (31)5.5 站区总体规划和总布置 (32)5.6 建筑规模及结构构想 (32)5.7 辅助设置 (32)5.8 全站照明 (32)6送电线路工程设想 (32)7节能措施分析 (32)7.1 变电节能分析 (33)8投资估算 (33)8.1 主要编制原则 (33)8.2 投资估算 (33)9 结论 (34)10 附件附件一：《关于开展长春华宝变电站等66千伏电网建设项目可行性研究报告编制工作的通知》吉林省电力有限公司文件吉电发展〔2009〕219号附件二：米沙子镇企业用电情况表1工程概述1.1设计依据1.1.1 设计委托书1.1.1《城市电力网规划设计导则》Q/GDW 156-20061.1.2《供配电系统设计规范》GB50052-951.1.3《国家电网公司输变电工程可行性研究内容深度规定（试行）》国家电网发展［2007］812号1.1.4《十八项电网重大反事故措施》（试行）国家电网公司2005年6月1.1.5《吉林省电网“十一五”规划及2020年远景目标》吉林省电力有限公司2005年12月1.1.6《长春城市电网“十一五”规划》吉林省电力有限公司2005年9月1.1.7《吉林省电力有限公司电网重大反事故措施实施细则（试行）》吉电生[2006]227号1.1.8《电力系统通信设计技术规定》DL/T5391-20071.1.9其他相关技术规范、规定、文件。
1.2工程概况1.2.1前期工作情况德惠市米沙子镇位于长春市东部、德惠市西部，2007年6月被吉林省政府确认为省级经济开发区。
米沙子经济开发区位于德惠西部发展的经济带上，102国道、京哈高速公路、京哈铁路、在建的沈大高速铁路均从附近通过，地理位置上的优越、交通上的便利，促使该区经济高速发展，招商引资的项目不断落户，电力负荷需求急剧增加，德惠米沙子66kV变电站现有主变容量为31.5MVA，2008年米沙子地区最大负荷为14.4MW，由于米沙子工业集中区负荷增长迅猛，工业集中区内急需用电容量约27MVA，为满足负荷增长需求，保证供电安全可靠，扩建米沙子66kV变电站迫在眉睫。
我院受吉林省农电有限公司德惠市农电有限公司委托完成米沙子66kV变电站扩建工程可行性研究报告。
项目启动后，我院对变电站的负荷情况，做了充分细致的调研，变电站具备扩建的各方面条件。
因此，启动德惠米沙子66kV变电站扩建工程对于满足供电需求，优化区域电网是十分必要的，启动时期也是适宜的。
1.3设计水平年德惠米沙子66kV变电站扩建工程拟在2009年开工建设，当年建成投运。
设计水平年定为2009年，规划年为2013年，展望年为2020年。
1.4设计原则1.4.1 执行国家电网公司标准配送式变电站户外设计方案，按无人值班，少人值守标准设计。
1.4.2 国家电网公司“三通一标”“两型一化”变电站建设设计导则。
1.4.3 负荷情况根据德惠农电有限公司提供的资料。
1.4.4 积极采用新技术、新设备和新工艺。
（如低噪音、全密封、自冷式有载调压变压器，降噪技术等）。
1.5设计范围本报告主要研究德惠米沙子66kV变电站扩建工程建设必要性及接入系统的方案，并在多方案基础上经技术经济比较推荐最佳方案。
完成推荐方案的设备选型及布置，配置相应的系统二次部分（系统继电保护及安全自动装置、系统通信、调度自动化），完善相关支撑性文件，完成变电站及系统部分的投资估算。
2电力系统一次2.1电力系统概况2.1.1 系统现况长春城市电网2008年末装机总容量1534MW。
现有500kV变电站1座，变压器2组，变电总容量1801MVA，500kV架空线路回长551.531km；220kV变电站15座，变压器30台，总容量3315MVA，其中局属变电站12座，变压器24台，总容量3009MVA，地区电网220kV容载比1.82；220kV线路44条，架空线路回长1092.774km,电缆线路回长10.84km；66kV变电站193座，变压器353台，总容量为4932.71MVA，其中局属变电站53座，变压器98台，总容量2990.5MVA，农电变电站105座，变压器187台，总容量1189.55MVA，自备变电站35座，变压器68台，总容量752.66MVA，中心城区电网66kV容载比2.03；66kV送电线路178条，架空线路回长2660.625km，电缆线路回长104.009km，其中局属线路111条，架空线路回长1099.963km,电缆线路回长104.009km；农电线路65条，架空线路回长1536.616km，自备线路2条，架空线路回长24.046km。
66kV电网围绕东郊、西郊、北郊、长春、平泉、三家子变电站等6座220kV变电站及热电一厂、一汽自备电站已经形成多重双环网结构。
外县（市）各220kV变电站间形成66kV单回联络线，向辖区供电的66kV线路均为放射网。
2008年地区供电可靠率(RS3)达到99.875%，综合线损率为4.28%，综合电压合格率为99.885%。
德惠电网现有66kV送电线路12条，总长497.345km。
66kV变电站现有22座，主变压器44台，总容量323.4MVA，有载调压25台，无励磁调压19台（含高耗能5台），主变容载比约为1.6，其中城区变电站为1.7左右、农村为1.6左右。
2.1.2 负荷预测区域查长春地区历年负荷情况，2001～2008年长春地区最大电力综合年递增率为6.69%，GDP平均年增长率为12.93%。
2008年长春市GDP达到2588亿元，全社会用电量125.3735亿kWh，供电量106.3376亿kWh，地区最大负荷1829MW，分别较2007年增长16.5％、7.79％、8.60％和2.46％。
按照《长春城市电网“十一五”规划》负荷预测结果，预计“十一五”期间长春地区网供最大负荷年均递增率约为11.48％。
德惠220kV变电站现有主变压器容量为2 90MVA。
变电站220kV侧共11个间隔，其中出线间隔6个，分别为德五线、热德线、合德线、德铁甲乙线和德九线，没有空闲间隔；66kV侧现有20个间隔，其中出线间隔8个，分别为德米甲乙线、德东线、德北线、德姚甲乙线、德菜线和德大线，现有6个空闲间隔，其中一个为2号电容器的预留间隔。
2008年德惠220kV变电站最大负荷达到146.2MW，主变负载率85％。
主变因检修或事故停电时，不满足“N-1”供电安全准则。
在建的玉隆220kV变电站站址位于玉米工业园区兴丙九街和绵阳路交汇的西南角，距离扩建米沙子66kV变电站约20km。
变电容量为3台180MVA变压器，本期安装2台；220kV出线5回，本期出线3回；66kV出线16回，本期12回，计划于2009年建成投运。
由表2-1可知，在负荷功率因数为0.95的情况下，玉隆220kV变电站的负载率2009年为35.7%，2010年约为47.5%，2013年约为76.3%。
玉隆220kV变电站电力负荷预测表表2-1 单位: MW变压器2009年预测 2010年预测 2011年预测 2012年预测 2013年预测(MVA) 一最大负荷122.2 162.5 211.6 245.9 260.9二同时率0.9 0.9 0.9 0.9 0.9三合计135.8 180.6 235.1 273.2 289.9 180×21.分水9.2 9.4 9.6 9.8 10.0 31.5×22.玉米1号10.0 12.0 14.4 17.3 20.7 40×23.玉米2号20.0 22.5 22.5 22.5 40×24.三盛15.0 16.0 17.6 19.4 21.3 405.福钢30.0 30.0 45.0 45.0 45.0 40×26.卡伦13.5 14.4 15.9 17.5 19.2 20+31.57.兴隆山 3.4 3.6 3.7 3.8 3.9 168.饮马河 1.8 1.9 2.0 2.1 2.2 3.159.龙家堡 3.1 3.3 3.4 3.6 3.8 5×210.米沙子26.0 29.7 32.6 34.6 35.6 20+31.511.万宝10.8 12.3 14.2 14.7 15.2 20×2变压器2009年预测 2010年预测 2011年预测 2012年预测 2013年预测(MVA)12.长龙13.0 18.0 19.3 20.2 21.2 31.5×213.玉米3号23.0 26.5 27.8 40×214.玉米4号22.0 24.2 40×215.超达10.0 12.0 14.4 17.3 40目前，米沙子工业集中区招商工作正在积极进行中，计划2009年将有如德惠市宏业机械铸造厂、吉林省兴隆机械铸造厂、德惠市北方汽车底盘有限公司等几十个项目建成投产。
米沙子66kV变电站电力负荷预测见表2-2米沙子66kV变电站电力负荷预测表表2-2预测负荷序号项目名称2009年2010年2011年2012年2013年1 长春金诺化工科技有限公司500 500 500 500 5002 吉林省东旭新能源开发有限公司500 500 500 500 5003 长春宏业设备制造有限公司300 300 300 300 3004 长春景林纸箱包装有限公司500 500 500 500 5005 黑龙江哈达岗煤矿型煤场600 600 600 600 6006 吉林省天夫化肥有限公司600 600 600 600 6007 吉林省大洋饲料有限公司600 600 600 600 6008 吉林省小村外酒业有限公司600 600 600 600 6009 德惠市德府酒业有限公司600 600 600 600 60010 德惠市北方汽车底盘有限公司1000 1000 1000 1000 100011 吉林省慧远无缝钢管厂300 300 300 300 30012 德惠市天鑫精制油有限公司500 500 500 500 50013 德惠市宏业机械铸造厂4000 4000 4000 4000 400014 吉林省兴隆机械铸造厂2500 2500 3000 3000 3000序号项目名称2009年2010年2011年2012年2013年15 吉林省双福建筑材料有限公司600 600 600 600 60016 长春保安总公司特种制衣厂400 400 400 400 40017 长春荣德保健化妆品厂500 500 500 500 50018 长春市山达装饰材料有限公司600 600 600 600 60019 长春市太阳五金材料行400 400 400 400 40020 长春市鑫利食品厂600 600 600 600 60021 长春市食品添加剂厂300 300 300 300 30022 长春市嘉腾食品有限公司400 400 400 400 40023 德惠市米沙子镇机械铸造厂1000 1000 2000 2000 200024 吉林省万事兴科技有限公司400 400 400 400 40025 长春市龙泉防水有限公司400 400 400 400 40026 长春市吉军贸易有限公司500 500 500 500 50027 吉林省达兴电力设备有限公司300 300 300 300 30028 吉林省吉恒消防设备有限公司300 300 300 300 30029 吉林省弘升木业有限公司300 600 600 600 60030 吉林省汇洋家具有限公司600 600 600 600 60031 吉林省驰枫汽车配件有限公司600 600 600 600 60032 吉林省和风汽车有限公司500 500 500 500 50033 吉林冠通能源科技有限公司600 600 600 60034 吉林省长惠纸箱厂600 600 600 60035 吉林省天翔汽车表面涂料有限公司600 600 600 60036 吉林省飞龙环保有限公司500 500 500 50037 吉林省新型材料有限公司500 500 500 100038 米沙子镇洗忠木器厂500 500 500 50039 吉林宝源丰禽业有限公司500 500 500 50040 吉林省鼎立钢结构有限公司600 600 600 60041 长春信泽农机制造有限公司500 500 500 500序号项目名称2009年2010年2011年2012年2013年42 吉林省沧海机械制造有限公司500 500 500 50043 长春建工集团600 600 60044 吉林省日华药业有限公司600 600 60045 吉林省海洋物流有限公司500 500 50046 长春市嫁祥木业有限公司500 500 50047 长春万博丰改性塑料有限公司500 500 50048 长春佳和装饰材料有限公司600 60049 长春市腾达机械配件有限公司1000 100050 长春市万融建筑材料有限公司600 60051 吉林省锦能高科农业机械公司500 500一新增负荷小计kW 21800 27500 31700 34400 34900 二同时率0.5 0.5 0.5 0.5 0.5 三新增负荷kW 10900 13750 15850 17200 17450 原有负荷kW 15120 15876 16670 17403 18178负荷合计kW 26000 29700 32550 34600 35600 2.1.3 电网规划根据长春城市电网“十一五”规划，“十一五”期间长春地区新增装机容量2175 MW，新建500kV变电站2 座，500kV线路374 km；新建220kV变电站5 座，220kV 架空线路286.7 km，电缆线路11 km；新建66kV变电站22 座，66kV架空线路203.8 km，电缆线路22.16km。
