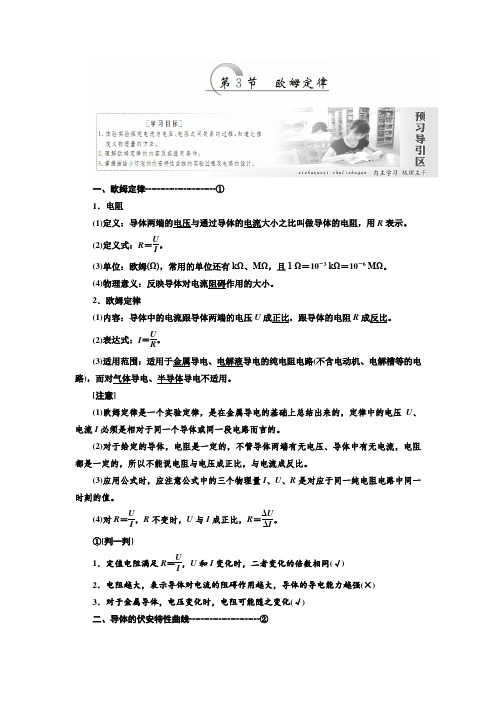

高中物理选修3-1 第二章 第3节欧姆定律同步练习题

一、欧姆定律┄┄┄┄┄┄┄┄① 1．电阻(1)定义：导体两端的电压与通过导体的电流大小之比叫做导体的电阻，用R 表示。

(2)定义式：R ＝UI 。

(3)单位：欧姆(Ω)，常用的单位还有kΩ、MΩ，且1 Ω＝10－3 kΩ＝10－6 MΩ。

(4)物理意义：反映导体对电流阻碍作用的大小。

2．欧姆定律(1)内容：导体中的电流跟导体两端的电压U 成正比，跟导体的电阻R 成反比。

(2)表达式：I ＝UR。

(3)适用范围：适用于金属导电、电解液导电的纯电阻电路(不含电动机、电解槽等的电路)，而对气体导电、半导体导电不适用。

[注意](1)欧姆定律是一个实验定律，是在金属导电的基础上总结出来的，定律中的电压U 、电流I 必须是相对于同一个导体或同一段电路而言的。

(2)对于给定的导体，电阻是一定的，不管导体两端有无电压、导体中有无电流，电阻都是一定的，所以不能说电阻与电压成正比，与电流成反比。

(3)应用公式时，应注意公式中的三个物理量I 、U 、R 是对应于同一纯电阻电路中同一时刻的值。

(4)对R ＝U I ，R 不变时，U 与I 成正比，R ＝ΔUΔI 。

①[判一判]1．定值电阻满足R ＝UI ，U 和I 变化时，二者变化的倍数相同(√) 2．电阻越大，表示导体对电流的阻碍作用越大，导体的导电能力越强(×) 3．对于金属导体，电压变化时，电阻可能随之变化(√) 二、导体的伏安特性曲线┄┄┄┄┄┄┄┄②1．伏安特性曲线：用纵轴表示电流I，用横轴表示电压U，画出的I-U图线。

2．图线意义：I-U图线上各点与坐标原点连线的斜率为导体的电阻的倒数。

3．两类元件(1)线性元件：导体的伏安特性曲线为过原点的直线，即电流与电压成正比的线性关系的元件，如金属导体、电解液等。

(2)非线性元件：伏安特性曲线不是直线的，即电流与电压不成正比的电学元件，如气态导体、二极管等。

4．二极管的伏安特性曲线(如图所示)(1)二极管具有单向导电性，加正向电压时，二极管电阻较小，通过二极管的电流较大；加反向电压时，二极管的电阻较大，通过二极管的电流较小。

第3节欧姆定律1．电阻是一个只跟导体本身性质有关而跟通过的电流无关的物理量．它反映了导体对电流的阻碍作用．定义式为R＝UI，其单位是欧姆，简称欧．符号是Ω．常用单位还有千欧和兆欧．2．欧姆定律的内容是：导体中的电流跟导体两端的电压U成正比，跟导体的电阻R成反比，公式为I＝U R ．3．欧姆定律是个实验定律，实验表明该定律适用于金属导电和电解质溶液导电，对气体导电和半导体导电并不适用．4．导体的伏安特性曲线：用横轴表示电压U，纵轴表示电流I，画出的I－U关系图线叫做导体的伏安特性曲线，伏安特性曲线直观地反映出导体中的电压与电流的关系．金属导体的伏安特性曲线是一过原点的直线，直线的斜率为金属导体电阻的倒数．►基础巩固1．在物理学中，我们常用比值法来定义物理量，用此方法反映的是物质或运动的某一属性，与定义式中的各物理量无关，例如电阻R＝UI请你根据已经学过的中学物理知识再写出两个用比值法定义的物理量：______________、________________．解析：高中阶段的用比值来定义的物理量比较多．有速度、加速度、功率、电场强度、电势、电流强度(电流)等．从里面选出4个即可．答案：电场强度E＝F q电势差UAB ＝WABq2．(多选)欧姆定律不适用于(CD)A．金属导电 B．电解液导电C．稀薄气体导电 D．气体导电3．关于导体的电阻，下列说法中正确的是(B)A．由R＝UI知道，一段导体的电阻跟它两端的电压成正比，跟通过它的电流成反比B．由I＝UR知道，通过一段导体的电流跟加在它两端的电压成正比，跟导体的电阻成反比C．比较几只电阻的I－U图线可知，电流变化相同时，电压变化较小的图线对应电阻的阻值较大D．导体中的电流越大，电阻就越小4．(多选)已知两个导体的电阻之比R1∶R2＝2∶1，那么(BC)A．若两导体两端电压相等，则I1∶I2＝2∶1B．若两导体两端电压相等，则I1∶I2＝1∶2C．若导体中电流相等，则U1∶U2＝2∶1D．若导体中电流相等，则U1∶U2＝1∶25．在描绘小灯泡的伏安特性曲线时，采用如图所示电路，实验中发现移动滑动变阻器的滑片时，电流表的示数变化而电压表的指针不动，下列原因可能的是(C)A．灯泡中灯丝已烧断B．滑片接触不良C．灯泡内部短路D．滑动变阻器A端接触不良解析：由题图知若电压表的电阻无穷大，移动滑片时，因电流表示数有变化，故和电流表串联的回路中不存在断点，故A错．若滑片接触不良，电路中不可能有电流，故B错．若滑动变阻器A端接触不良，滑片移动时电流表和电压表读数均变化，故D错．若灯泡内短路则灯泡两端电压为零，电压表指针不变，移动滑片时，只有电流表指针变化，故选C.►能力提升6．(多选)某导体中的电流随其两端电压的变化情况如右图所示，则下列说法中正确的是(AD)A．加5 V电压时，导体的电阻约是5 ΩB．加11 V电压时，导体的电阻约是1.4 ΩC．由图可知，随着电压的增大，导体的电阻不断减小D．由图可知，随着电压的减小，导体的电阻不断减小解析：对某些导体，其伏安特性曲线不是直线，但曲线上某一点的UI值仍表示该点所对应的电阻值．本题中给出的导体在加5 V电压时，UI值为5，所以此时电阻约为5 Ω；当电压增大时，UI值增大，即电阻增大，综合判断可知A、D正确．7．某同学对四只电阻各进行一次测量，把每一个电阻两端的电压和通过它的电流在U－I 坐标系中描点，得到了如图中a、b、c、d四个点，其中阻值最大的是(A)A．a B．bC．c D．d解析：由题意知，将图中a、b、c、d四个点，分别于O点相连，可得四只电阻的U－I图象，如图所示，又因U－I图象的斜率表示电阻，可得a的阻值最大，所以A正确．8．已知灯丝的电阻不是一个固定的值，它随温度的升高而逐渐变大．现有一只标有“220 V，60 W”的白炽灯泡，加上的电压U由0逐渐增大到220 V．在此过程中，电压U和电流I的关系可用图线表示．在如图所示的四个图线中，符合实际的是(B)解析：由电阻的定义式R＝UI知：在U－I图线上，某一点的纵坐标U和该点的横坐标I的比值UI就对应着电阻值R.由于白炽灯泡钨丝的电阻会随温度的升高而增大，当白炽灯上加的电压从零逐渐增大到220 V时，钨丝由红变到白炽，灯丝的温度不断升高，电阻将不断增大，A图线表示UI为一定值，说明电阻不变，不符合要求；C图线上各点的UI值随U的增大而减小，也不符合实际；D图线中的UI的值开始随U的增大而增大，后来随U的增大而减小，也不符合实际；只有B图线中UI的值随U的增大而变大，符合实际．9．以下是“描绘小灯泡的伏安特性曲线”实验的操作步骤：A．闭合开关，记下电流表、电压表的一组示数(I，U)，移动滑动变阻器的滑动触头位置，每移动一次记下一组(I，U)值，共测出12组左右的数据B．将电流表、电压表、滑动变阻器、小灯泡、电源、开关正确连接成电路．电流表外接，滑动变阻器采用分压式，如图所示C．调节触头位置，使闭合开关前触头处于滑动变阻器的左端D．按所测数据，在坐标纸上描点并将各点用直线段连接起来，得出小灯泡的伏安特性曲线(1)以上各步骤中存在错误或不妥之处的是________，应如何改正________________________________________________________________________(2)将各步骤纠正后，按实验先后顺序排列起来________．解析：(1)错误或不妥的步骤是ACD.A步骤：测量不同电压下的电流值I时，应先预设各组数据中的电压U或电流I值，而不是随意测，随意测时会使描点疏密不均匀，画图线时出现较大误差，甚至无法画出I－U图线．C步骤：闭合开关前应使小灯泡两端电压为零，即触头应置于滑动变阻器最右端．D步骤：应将各点用平滑的曲线连接起来．答案：(1)见解析(2)BCAD。

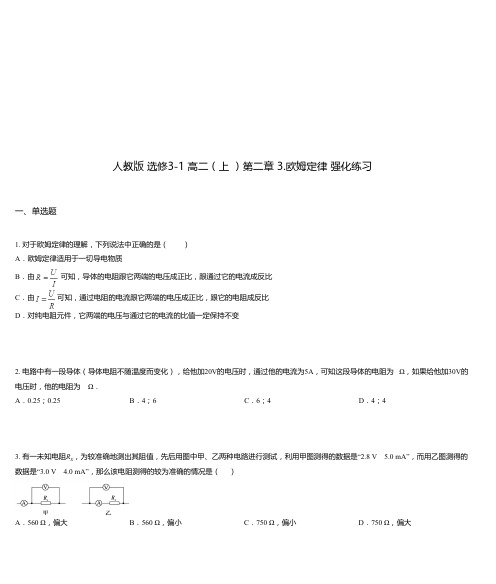

人教版 选修3-1 高二（上 ）第二章 3.欧姆定律 强化练习一、单选题1. 对于欧姆定律的理解，下列说法中正确的是（）A．欧姆定律适用于一切导电物质B ．由可知，导体的电阻跟它两端的电压成正比，跟通过它的电流成反比C ．由可知，通过电阻的电流跟它两端的电压成正比，跟它的电阻成反比D．对纯电阻元件，它两端的电压与通过它的电流的比值一定保持不变2. 电路中有一段导体（导体电阻不随温度而变化），给他加20V的电压时，通过他的电流为5A，可知这段导体的电阻为 Ω，如果给他加30V的电压时，他的电阻为 Ω．A．0.25；0.25B．4；6C．6；4D．4；43. 有一未知电阻R x，为较准确地测出其阻值，先后用图中甲、乙两种电路进行测试，利用甲图测得的数据是“2.8 V 5.0 mA”，而用乙图测得的数据是“3.0 V4.0 mA”，那么该电阻测得的较为准确的情况是（）A．560 Ω，偏大B．560 Ω，偏小C．750 Ω，偏小D．750 Ω，偏大)4. 电阻R1和R2的伏安特性曲线如图所示，已知R1＝1 Ω，则R2的阻值为 (A．3 ΩB ．ΩC ．ΩD ．Ω)5. 如图所示是电阻R的I－U图象，图中α=45°，由此得出(A．欧姆定律适用于该元件B．电阻R=0.5 ΩC．因I－U图象的斜率表示电阻的倒数，故R ==1.0 ΩD．在R两端加上6.0 V的电压时，每秒通过电阻横截面的电荷量是2.0 C某实验小组在实验室用伏安法描述出了某白炽灯的伏安特性曲线，如图中的曲线所示。

该小组的同学分析得出该白炽灯的阻值随温度的升6.高而增大，则白炽灯两端的电压由升高到时，其灯丝的电阻增加了（）A ．B ．C ．D ．二、实验题于”“等于”或“小于”)真实值，测量值Rx 2______(填“大于”“等于”或“小于”)真实值．8. 某同学在“测绘小灯泡的伏安特性曲线”实验中：（1）所用各元件及规格如图甲所示，电路已连接好一部分，关于剩余电路的连接正确的是______。

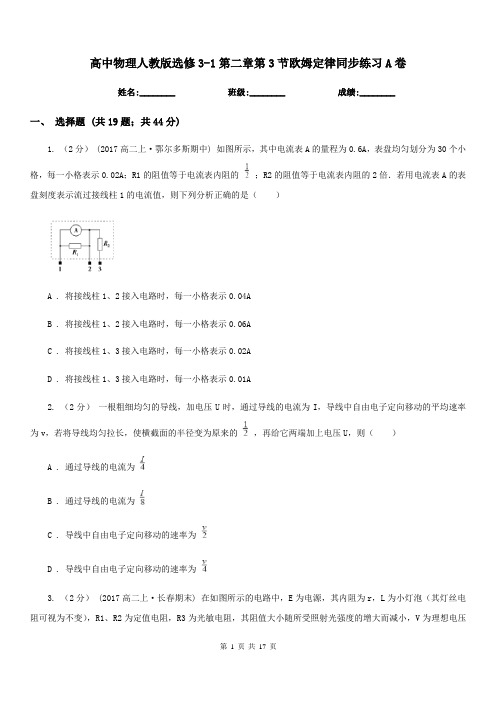

高中物理人教版选修3-1第二章第3节欧姆定律同步练习A卷姓名:________ 班级:________ 成绩:________一、选择题 (共19题；共44分)1. （2分） (2017高二上·鄂尔多斯期中) 如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的；R2的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（）A . 将接线柱1、2接入电路时，每一小格表示0.04AB . 将接线柱1、2接入电路时，每一小格表示0.06AC . 将接线柱1、3接入电路时，每一小格表示0.02AD . 将接线柱1、3接入电路时，每一小格表示0.01A2. （2分）一根粗细均匀的导线，加电压U时，通过导线的电流为I，导线中自由电子定向移动的平均速率为v，若将导线均匀拉长，使横截面的半径变为原来的，再给它两端加上电压U，则（）A . 通过导线的电流为B . 通过导线的电流为C . 导线中自由电子定向移动的速率为D . 导线中自由电子定向移动的速率为3. （2分） (2017高二上·长春期末) 在如图所示的电路中，E为电源，其内阻为r，L为小灯泡（其灯丝电阻可视为不变），R1、R2为定值电阻，R3为光敏电阻，其阻值大小随所受照射光强度的增大而减小，V为理想电压表．若将照射R3的光的强度减弱，则（）A . 电压表的示数变大B . 小灯泡消耗的功率变小C . 通过R2的电流变小D . 电源内阻的电压变大4. （2分）(2017·宜兴模拟) 如图所示，在光滑水平面上，有一个粗细均匀的单匝正方形闭合线框abcd．t=0时刻，线框在水平外力的作用下，从静止开始向右做匀加速直线运动，bc边刚进入磁场的时刻为t1 ， ad边刚进入磁场的时刻为t2 ，设线框中产生的感应电流的大小为i，ad边两端电压大小为U，水平拉力大小为F，则下列i、U、F随运动时间t变化关系图象正确的是（）A .B .C .D .5. （2分）如图所示为一理想变压器，它的原线圈接在交流电源上，副线圈接有一个标“100V 50W”字样的灯泡。

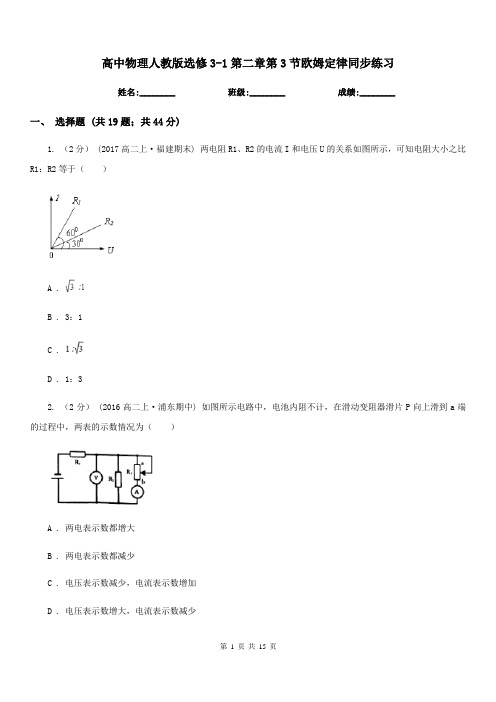

高中物理人教版选修3-1第二章第3节欧姆定律同步练习姓名:________ 班级:________ 成绩:________一、选择题 (共19题；共44分)1. （2分） (2017高二上·福建期末) 两电阻R1、R2的电流I和电压U的关系如图所示，可知电阻大小之比R1：R2等于（）A .B . 3：1C .D . 1：32. （2分） (2016高二上·浦东期中) 如图所示电路中，电池内阻不计，在滑动变阻器滑片P向上滑到a端的过程中，两表的示数情况为（）A . 两电表示数都增大B . 两电表示数都减少C . 电压表示数减少，电流表示数增加D . 电压表示数增大，电流表示数减少3. （2分） (2019高二上·杭锦后旗月考) 图示电路中电阻R1、R2、R3的阻值相等，电池的内阻不计。

那么，开关K接通后流过R2的电流是K接通前的（）A .B .C .D .4. （2分） (2019高二上·新丰期中) 在如图所示的电路中，电源的电动势E＝3 V，内阻r＝1.0 Ω，R为滑动变阻器．当闭合开关S后，电流表示数为0.3 A，忽略电流表的内阻，则滑动变阻器接入电路的阻值为（）A . 8.0 ΩB . 9.0 ΩC . 10.0 ΩD . 11.0 Ω5. （2分） (2017高二上·永昌期末) 把六个相同的小灯泡接成如图甲、乙所示的电路，调节变阻器使灯泡正常发光，甲、乙两电路所消耗的功率分别用P甲和P乙表示，则下列结论中正确的是（）A . P甲=P乙B . P甲=3P乙C . P乙=3P甲D . P乙＞3P甲6. （2分） (2017高二上·鄂尔多斯期中) 如图所示，其中电流表A的量程为0.6A，表盘均匀划分为30个小格，每一小格表示0.02A；R1的阻值等于电流表内阻的；R2的阻值等于电流表内阻的2倍．若用电流表A的表盘刻度表示流过接线柱1的电流值，则下列分析正确的是（）A . 将接线柱1、2接入电路时，每一小格表示0.04AB . 将接线柱1、2接入电路时，每一小格表示0.06AC . 将接线柱1、3接入电路时，每一小格表示0.02AD . 将接线柱1、3接入电路时，每一小格表示0.01A7. （2分） (2017高二上·景德镇期末) 对于图所示的电路，下列说法正确的是（）A . a、b两端接稳恒直流，灯泡将不发光B . a、b两端接交变电流，灯泡将不发光C . a、b两端由稳恒的直流电压换成有效值相同的交变电压，灯泡亮度相同D . a、b两端由稳恒的直流电压换成有效值相同的交变电压，灯泡亮度将会减弱8. （2分） (2019高二上·应县月考) 在如图甲所示的电路中，电源电动势为3.0 V，内阻不计，灯L1、L2、L3为三个相同规格的小灯泡，这种小灯泡的伏安特性曲线如图乙所示．当开关闭合后，下列说法正确的是（）A . 灯泡L1的电流为灯泡L2电流的2倍B . 灯泡L1的电阻为7.5 ΩC . 灯泡L2消耗的电功率为0.75 WD . 灯泡L3消耗的电功率为0.30 W9. （2分） (2017高二上·石家庄期中) 有一只电熨斗，内部电路如图甲所示，其中M为旋钮的内部接线端子，旋钮有“高”、“中”、“低”、“关”四个挡，每个挡内部接线有如图乙中所示的四种方式，下列判断中正确的是（）A . a方式为“高”档B . b方式为“低”档C . c方式为“关”档D . d方式为“中”档10. （2分） (2017高二上·淄川期末) 下列说法中正确的是（）A . 通过导体的电流越大，则导体的电阻越小B . 把一导体拉长后，其电阻率增大，电阻值增大C . 磁感线都是从磁体的N极出发，到磁体的S极终止D . 磁感应强度的方向由磁场本身决定，与是否在磁场中放入通电导线无关11. （2分）如图甲所示，面积S=1m2的导体圆环内通有垂直于圆平面向里的磁场，磁场的磁感应强度B随时间t变化的关系如图乙所示（B取向里为正），以下说法正确的是（）A . 环中没有产生感应电流B . 环中产生顺时针方向的感应电流C . 环中产生的感应电动势大小为1 VD . 环中产生的感应电动势大小为2 V12. （3分） (2017高二上·合肥期末) 如图所示的电路，闭合开关S，当滑动变阻器滑片P向右移动时，下列说法正确的是（）A . 电流表读数变小，电压表读数变大B . 小电泡L变暗C . 电容器C上电荷量减小D . 电源的总功率变大13. （2分）截面直径为d，长为l的导线，两端电压为U，当这三个量中的一个改变时，对自由电子定向移动的平均速度的影响是：①电压U加倍时，自由电子定向移动的平均速率不变；②导线长度l加倍时，自由电子定向移动的平匀速率减为原来一半；③导线截面直径d加倍时，自由电子定向移动的平均速率不变；④导线截面直径d加倍时，自由电子定向移动平均速率加倍．其中正确的选项是（）A . ①③B . ②③C . ③④D . ①④14. （2分） (2017高二上·大庆期末) 两个精制电阻，用锰铜电阻丝绕制而成，电阻上分别标有“100Ω，10W”和“20Ω，40W”，则它们的额定电流之比为（）A . ：5B . ：20C . ：10D . 1：2 00015. （3分） (2017高二上·陆丰期末) 如图所示，一直流电动机与阻值R=9Ω的电阻串连接在电源上，电源电动势E=20V，内阻r=1Ω，用理想电压表测出电动机两端的电压U=10V，已知电动机线圈电阻RM=1Ω，则（）A . 通过电动机的电流为10AB . 电动机的输入功率为100WC . 电动机发热消耗的功率为1WD . 电动机输出的功率为9W16. （3分） (2017高二上·晋江期末) 如图所示，E为电源，其内阻不可忽略，RT为热敏电阻，其阻值随温度的升高而减小，L为指示灯泡，C为平行板电容器，G为灵敏电流计．闭合开关S，当环境温度明显升高时，下列说法正确的是（）A . L变亮B . RT两端电压变大C . C所带的电荷量保持不变D . G中电流方向由a→b17. （3分） (2016高二上·双流期中) 小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线在P点的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是（）A . 随着所加电压的增大，小灯泡的电阻不变B . 对应P点，小灯泡的电阻为R=C . 对应P点，小灯泡的电阻为R=D . 对应P点，小灯泡的功率为图中矩形PQOM所围面积大小18. （3分）一个T形电路如图所示，电路中的电阻R1=30Ω，R2=R3=20Ω．另有一测试电源，所提供电压恒为10V．以下说法正确的是（）A . 若将cd端短路，ab之间的等效电阻是50ΩB . 若将ab端短路，cd之间的等效电阻是32ΩC . 当ab两端接上测试电源时，cd两端的电压为4 VD . 当cd两端接通测试电源时，ab两端的电压为 6V19. （3分） (2017高二上·桐城期中) 小灯泡通电后其电流I随所加电压U变化的图线如图所示，P为图线上一点，PN为图线在P点的切线，PQ为U轴的垂线，PM为I轴的垂线，则下列说法中正确的是（）A . 对应P点，小灯泡的电阻为R=B . 对应P点，小灯泡的电阻为R=C . 对应P点，小灯泡的功率为图中三角形POQ所围面积大小D . 对应P点，小灯泡的功率为图中矩形PQOM所围面积大小二、多选题 (共4题；共12分)20. （3分） (2017高二上·永昌期末) 如图所示的电路中，闭合开关S后，将滑动变阻器R的滑片P向上移动，则有（）A . V1表读数变小B . V2表读数变小C . A表读数变小D . 通过电阻R的电流变小21. （3分） (2016高二上·会宁期末) 用图所示的电路测量待测电阻RX的阻值时，下列关于由电表产生误差的说法中，正确的是（）A . 电压表的内电阻越小，测量越精确B . 电流表的内电阻越小，测量越精确C . 电压表的读数大于RX两端真实电压，RX的测量值大于真实值D . 由于电流表的分流作用，使RX的测量值小于真实值22. （3分） (2019高二上·龙川月考) 如图所示，直线A为某电源的U－I图线，曲线B为某小灯泡的U－I 图线，用该电源和小灯泡组成闭合电路时（）A . 电源的输出功率6WB . 电源的路端电压2VC . 电源的内阻为1D . 此时灯泡的功率4W23. （3分） (2019高二上·尚志月考) 陶瓷传感器可以用于分析气体中酒精蒸气的含量，常用于检查酒后驾驶的人员．如果司机饮酒．血液中的酒精成分会扩散到呼出的气体中，呼出的气体喷吹传感器，传感器的电阻将随酒精蒸气浓度发生相应的变化，从而可以检测血液中的酒精含量．某种陶瓷气敏传感器的电导（即电阻的倒数）与气体中酒精蒸气浓度C的关系如图甲所示．现用其组成如图乙所示的检测电路（电池内阻为r，电流表内阻不计）．对此．以下说法正确的是（）A . 此陶瓷气敏传感器的电阻与气体中酒精蒸气的浓度成正比B . 气体中酒精蒸气的浓度越大，则电流表指针偏转的角度越大C . 气体中酒精蒸气的浓度越大，则电池的路端电压越小，电阻R0两端的电压也越小D . 电池用的时间长了，电动势降低，内阻变大，则会导致测得的酒精浓度偏低三、填空题 (共2题；共5分)24. （2分）如图甲所示为一测量电解液电阻率的玻璃容器，P、Q为电极，设a=1m，b=0.2m，c=0.1m，当里面注满某电解液，且P、Q加上电压后，其U﹣I图线如图乙所示，当U=10V时，电解液的电阻为________Ω，电阻率为________Ω•m25. （3分） (2019高二上·鸡泽月考) 张明同学在测定某种合金丝的电阻率时：（1）用螺旋测微器测得其直径为________mm（如图甲所示）；（2）用20分度的游标卡尺测其长度为________cm（如图乙所示）；（3）用图丙所示的电路测得的电阻值将比真实值________(填“偏大”或“偏小”)。

欧姆定律课堂同步1．欧姆定律不适用于 （ ）A ．金属导电B ．电解液导电C ．稀薄气体导电D ．气体导电 2．根据欧姆定律，下列说法正确的是A ．从R=U/I 可知，导体的电阻跟加在导体两端的电压成正比，跟导体中的电流成反比B ．从R=U/I 可知，对于某一确定的导体，通过的电流越大，说明导体两端的电压越大C ．从I=U/R 可知，导体中的电流跟两端的电压成正比，跟导体的电阻成反比D ．从R=U/I 可知，对于某一确定的导体，所加电压跟通过导体的电流之比是个恒量 3.两电阻R 1、Ｒ2的电流I 和电压U 的关系如图2-2所示，可知两电阻R 1∶Ｒ2等于A.1∶３B.３∶１C.１∶3D.3∶１4．有a 、b 、c 、d 四个电阻，它们的U —I 关系如图2-3所示，则图中电阻最大的是（ ）A ．aB ．bC ．cD ．d5．在电阻两端加50 V 的电压，该电阻10秒内有20C 的电量通过横截面，则该电阻的阻值为 Ω。

课后巩固1．下列说法中正确的是（ ）A ．通过导体的电流越大，则导体的电阻越小B ．当加在导体两端的电压变化时，导体中的电流也发生变化，但电压和电流的比值对这段导体来说等于恒量C ．通过导体的电流跟加在它两端的电压成正比，跟它的电阻成反比D ．导体的电阻跟它两端的电压成正比，跟通过导体的电流成反比2．鸟儿落在110V 的高压输电线上，虽然通电的高压线是裸露电线，但鸟儿仍安然无恙，这是因为 （ ）A ．鸟有耐高压的天性B ．鸟儿是干燥的，所以鸟体不导电C ．鸟两脚间的电压几乎为零D ．鸟体电阻极大所以无电流通过3．一个标有“220V 60W “的白炽灯泡，加上的电压由零逐渐增大到220V ，在此过程中，电压（U ）和电流（I ）的关系可用图线表示，题中给出的四个图线中，肯定不符合实际的是( )图2-3图2-224．一个阻值为R 的电阻两端加上电压U 后，通过电阻横截面的电量q 随时间t 变化的图象如图2-5所示，此图象的斜率可表示为（ ） A ．UB ．RC ．RU D ．R 15.一段导体两端电压是4 Ｖ，在2 min 内通过导体某一横截面积的电量是15 C ，那么这段导体的电阻应是 Ω.6.人体通过50 ｍＡ的电流时，就会引起呼吸器官麻痹.如果人体的最小电阻为800 Ω，求人体的安全工作电压.根据以上所给的数据说明：为什么人体触到220 Ｖ的电线时会发生危险，而接触到干电池的两极时却没有感觉?提速训练1．加在某段导体两端的电压变为原来的1/3时，导体中电流就减小0.6A ；如果所加电压变为原来的2倍时，导体中电流将变为多少？2．如图2-6所示是一根表面均匀地镀有很薄的发热电阻膜的长陶瓷管（其长度L 为50cm 左右，直径D 为10cm 左右），镀膜材料的电阻率ρ已知，管的两端有电箍MN 。

第二章第三节《欧姆定律》每课一练一、选择题(1～3题为单选题，4、5题为多选题)1．根据欧姆定律，下列判断正确的是( )A．导体两端的电压越大，导体的电阻越大B．加在气体两端的电压与通过的电流的比值是一个常数C．电流经过电阻时，沿电流方向电势要降低D．电解液短时间内导电的U－I线是一条曲线2．(合肥一六八中学2019～2019学年高二上学期期中)两电阻R1、R2的电流I和电压U 的关系如图所示，可知两电阻R1∶R2等于( )A．1∶3 B．3∶1C．1∶ 3 D．3∶13.为探究小灯泡L的电流随电压变化的关系，连好如图甲所示的电路后闭合开关，通过移动滑动变阻器的滑片，使小灯泡中的电流由零开始逐渐增大，直到小灯泡正常发光。

由电流表和电压表示数得到的多组数据描绘出的U－I图象应是( )4．根据欧姆定律，下列说法中正确的是( )A．由关系式U＝IR可知，导体两端的电压U由通过它的电流I和它的电阻R共同决定B．由关系式R＝U/I可知，导体的电阻跟导体两端的电压成正比，跟导体中的电流成反比C．由关系式I＝U/R可知，导体中电流跟导体两端的电压成正比，跟导体的电阻成反比D．由关系式R＝U/I可知，对一个确定的导体来说，所加的电压跟通过导体的电流的比值是一定值5.如图是某导体的伏安特性曲线，由图可知正确的是( )A．导体的电阻是25ΩB．导体的电阻是0.04ΩC．当导体两端的电压是10V时，通过导体的电流是0.4AD．当通过导体的电流是0.1A时，导体两端的电压是2.5V二、非选择题6．人体通过50mA的电流，就会引起呼吸麻痹，如果人体的最小电阻为800Ω，求人体安全工作电压，根据以上数据说明：为什么人体触到电压220V电线时会发生危险，而接触到干电池时却没有感觉？7．管道煤气的用户家中都有一个漏气报警器，报警器中有一个对煤气敏感的电阻元件。

小明同学突然想到一个问题，该元件是线性元件还是非线性元件呢？为此他从一个废弃的报警器中拆下该元件接入电路中，测得其电流、电压值如下表所示，请猜想该元件是哪类元件？1．用电器A 的电阻是用电器B 的电阻的2倍，加在A 上的电压是加在B 上的电压的一半，那么通过A 、B 的电流I A 和I B 的关系是( )A ．I A ＝2IB B ．I A ＝I BC ．I A ＝I B /2D ．I A ＝I B /42．一个阻值为R 的电阻两端加上电压U 后，通过电阻横截面的电荷量q 随时间变化的图象如图所示，此图象的斜率可表示为( )A ．UB ．RC ．U RD ．1R3．(青州市2019～2019学年高二上学期检测)某导体中的电流随其两端电压的变化而变化，如图所示，则下列说法中正确的是( )A ．该元件是非线性元件，所以不能用欧姆定律计算导体在某状态的电阻B ．加5V 电压时，导体的电阻为5ΩC ．由图可知，随着电压的增大，导体的电阻不断减小D ．由图可知，随着电压的减小，导体的电阻不断减小4．白炽灯接在220V 电源上能正常发光，将其接在一可调电压的电源上，使电压从0逐渐增大到220V ，则下列说法正确的是( )A ．电流将逐渐变大B ．电流将逐渐变小C ．每增加1V 电压而引起的电流变化量是相同的D ．每增加1V 电压而引起的电流变化量是减小的 四、非选择题5．做“测绘小灯泡的伏安特性曲线”实验。
