激光盘煤仪操作技术标准

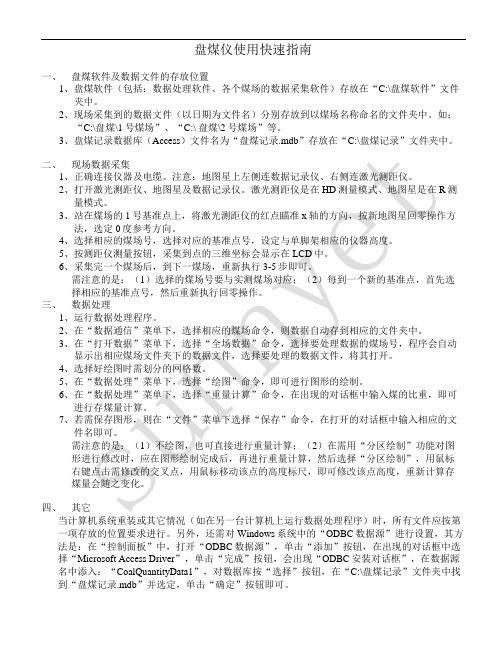

盘煤仪使用快速指南一、盘煤软件及数据文件的存放位置1、盘煤软件（包括：数据处理软件、各个煤场的数据采集软件）存放在“C:\盘煤软件”文件夹中。

2、现场采集到的数据文件（以日期为文件名）分别存放到以煤场名称命名的文件夹中。

如：“C:\盘煤\1号煤场”、“C:\ 盘煤\2号煤场”等。

3、盘煤记录数据库（Access）文件名为“盘煤记录.mdb”存放在“C:\盘煤记录”文件夹中。

二、现场数据采集1、正确连接仪器及电缆。

注意：地图星上左侧连数据记录仪、右侧连激光测距仪。

2、打开激光测距仪、地图星及数据记录仪。

激光测距仪是在HD测量模式、地图星是在R测量模式。

3、站在煤场的1号基准点上，将激光测距仪的红点瞄准x轴的方向，按新地图星回零操作方法，选定0度参考方向。

4、选择相应的煤场号，选择对应的基准点号，设定与单脚架相应的仪器高度。

5、按测距仪测量按钮，采集到点的三维坐标会显示在LCD中。

6、采集完一个煤场后，到下一煤场，重新执行3-5步即可。

需注意的是：（1）选择的煤场号要与实测煤场对应；（2）每到一个新的基准点，首先选择相应的基准点号，然后重新执行回零操作。

三、数据处理1、运行数据处理程序。

2、在“数据通信”菜单下，选择相应的煤场命令，则数据自动存到相应的文件夹中。

3、在“打开数据”菜单下，选择“全场数据”命令，选择要处理数据的煤场号，程序会自动显示出相应煤场文件夹下的数据文件，选择要处理的数据文件，将其打开。

4、选择好绘图时需划分的网格数。

5、在“数据处理”菜单下，选择“绘图”命令，即可进行图形的绘制。

6、在“数据处理”菜单下，选择“重量计算”命令，在出现的对话框中输入煤的比重，即可进行存煤量计算。

7、若需保存图形，则在“文件”菜单下选择“保存”命令，在打开的对话框中输入相应的文件名即可。

需注意的是：（1）不绘图，也可直接进行重量计算；（2）在需用“分区绘制”功能对图形进行修改时，应在图形绘制完成后，再进行重量计算，然后选择“分区绘制”，用鼠标右键点击需修改的交叉点，用鼠标移动该点的高度标尺，即可修改该点高度，重新计算存煤量会随之变化。

相关授权文件：3, 技术特点8，自动实时生成三维立体模型；10，点云显示，线框图显示，立体模型显示；11，模型的平移、旋转、放大缩小功能；12，不同位置测量的点云，自动分配不同颜色，便于识别和优化；14，软件功能模块化功能设计，易学易用；军用笔记本电脑CF-19性能指标操作系统Windows 7 ProfessionalCPU Intel CoreTMi5-2520M SV 2.5 GHz内存4G（最大8 GB）硬盘320G屏幕10.4英寸的XGA触摸屏幕TFT，可旋转成为平板电脑蓝牙 2.1+EDR无线LAN Intel PPO / 802.11a/b/g/n工作温度范围零下35度到零上60度电池工作时间9个小时其它性能防水、防尘，抗震、抗冲击，防电磁辐射3D-A型便携式激光盘煤仪> > >3D-A GPS型卫星定位便携式激光盘煤仪> > >1, 设备组成标准配置：－ 美国产XLRic型三维激光测量仪：量程到1850米；－ 日本松下公司日本原产CF-19军用笔记本电脑；－ Ranger 3D专业激光盘煤软件；－ 其他附件：包括电池，充电器，使用说明书，系统光盘等；设备简介3D-A GPS是3D-A的升级版，它与3D-A相比，增加了卫星定位系统。

标准配置：－ 美国产XLRic三维激光测距仪；－ RTK(实时差分)GPS全球卫星定位系统；－ 松下CF-19军用笔记本电脑；－ Ranger 3D专业激光测方软件；－ 其他附件：包括电池，充电器，使用说明书，系统光盘等；2, 性能指标整机性能指标－ 相对误差：小于+/-1％；－ 工作温度范围：-35度－+60度；－ 工作环境要求：IP67密封标准，可在云、雾、雨、雪等恶劣天气环境下正常工作；－ 整机安全可靠，对人体和环境无任何危害和影响；激光达到FDA一级安全标准；－ 测量精度不受外界磁场干扰；－ 纯中文操作界面；三维测量仪XLRic性能指标主要参数－ 美国产XLRic三维测量仪，集激光测距、倾斜角度测量、水平角度测量于一身；－ 距离测量范围最： 1850米；－ 距离测量精度： +/-10厘米；－ 倾斜角度测量范围：＋/－40度；－ 倾斜角度测量精度：＋/－0.1度；－ 水平角度测量范围：0－360度；－ 水平角度测量精度：＋/－0.1度；－ 蓝牙无线数据传输；－ 防摔设计：四周包裹防摔橡胶保护结构；－ 坚固耐用，恶劣环境下工作能力；。

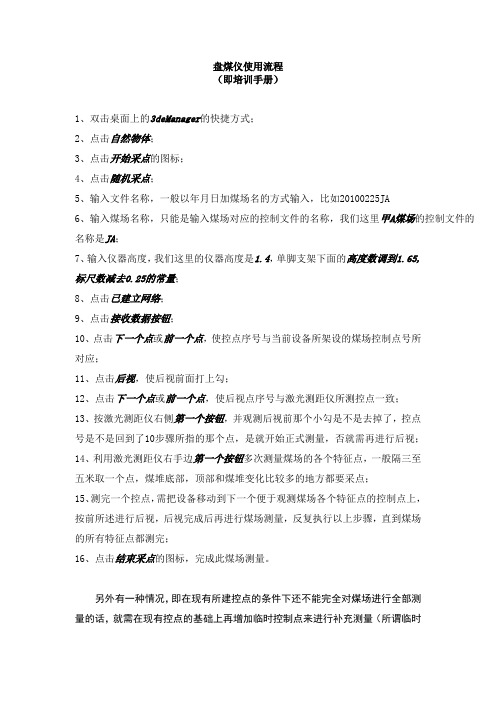

盘煤仪使用流程（即培训手册）1、双击桌面上的3deManager的快捷方式；2、点击自然物体；3、点击开始采点的图标；4、点击随机采点；5、输入文件名称，一般以年月日加煤场名的方式输入，比如20100225JA6、输入煤场名称，只能是输入煤场对应的控制文件的名称，我们这里甲A煤场的控制文件的名称是JA；7、输入仪器高度，我们这里的仪器高度是1.4，单脚支架下面的高度数调到1.65,标尺数减去0.25的常量；8、点击已建立网络；9、点击接收数据按钮；10、点击下一个点或前一个点，使控点序号与当前设备所架设的煤场控制点号所对应；11、点击后视，使后视前面打上勾；12、点击下一个点或前一个点，使后视点序号与激光测距仪所测控点一致；13、按激光测距仪右侧第一个按钮，并观测后视前那个小勾是不是去掉了，控点号是不是回到了10步骤所指的那个点，是就开始正式测量，否就需再进行后视；14、利用激光测距仪右手边第一个按钮多次测量煤场的各个特征点，一般隔三至五米取一个点，煤堆底部，顶部和煤堆变化比较多的地方都要采点；15、测完一个控点，需把设备移动到下一个便于观测煤场各个特征点的控制点上，按前所述进行后视，后视完成后再进行煤场测量，反复执行以上步骤，直到煤场的所有特征点都测完；16、点击结束采点的图标，完成此煤场测量。

另外有一种情况，即在现有所建控点的条件下还不能完全对煤场进行全部测量的话，就需在现有控点的基础上再增加临时控制点来进行补充测量（所谓临时控制点就是只对这一次测量有效，这一次测完后就没有用了，它不影响原建网的数据），增加临时控制点的方法如下：1、当所有控制点的的数据采集完后，找一个人确定好下一个观测点，并站好位置（两脚后根的中间位置为该点的较准确位置），操作人员先输入“目标高度”（目标高度一般是人的身高减去5公分高，具体原因是我们从目镜里所看到的红点在激光仪实际所发身的红点的上方约十公分左右），然后点击“增加控制点”按钮，将仪器对准该位置进行测量，测完后观察程序中“控点序号”一栏中显示的数据是否已在原序号上增加一个点号（比如原来是5，观测现在点号是否变为6）。

便携式激光盘煤仪安全操作及保养规程随着能源需求的不断增长，煤炭等化石能源的利用不断推进。

煤炭在使用前需要进行煤质分析，而激光盘煤仪便是应运而生的一种便捷分析工具。

本文主要介绍便携式激光盘煤仪的安全操作及保养规程。

一、安全操作规程1. 准备工作1.确保环境安全：在气流、灰尘较严重的场所禁止使用。

2.确认使用环境。

使用场所应干燥，温度在5°C~40°C，相对湿度不大于85%。

3.仪器准备：检查是否充电，测量物是否符合规定尺寸范围，设备是否完好无损。

2. 操作流程1.打开仪器——请确保正确连接电源线后拔掉仪器底部的卡扣，然后打开检测仪器。

2.使用样品——请确认样品符合规范尺寸，然后在样品支架上放置样品。

3.检测样品——首先调整仪器的位置和稳定性，然后启动测量程序。

4.完成测量——测量结束后，需要仔细观察仪器的操作界面，进行数据统计和记录。

3. 注意事项1.操作时需佩戴个人保护装备。

2.长时间连续测量时，请让仪器休息数分钟。

3.勿在湿润环境下使用，以免损坏设备。

4.测量时请使用标准物质进行比对，并定期进行经验手动判断数据的准确性。

二、保养规程1. 日常保养1.使用温度和湿度在允许范围内。

2.长时间未使用，需要放置在通风、干燥处。

3.工作结束后，及时清理设备：轻柔擦拭合适的部位，避免损坏设备的元件。

2. 周期性保养1.定期对设备进行检查：按照操作手册规定的方法进行检查和维护。

2.定期替换配件：定期更换设备中的滤网、弹簧等易损配件，以确保设备运作正常。

3.定期校准：每年或设备使用1500h时，需进行一次仪器校准。

3. 注意事项1.更换配件时请使用标准配件，遵守操作规程。

2.联系厂家技术服务部门的专业工程师，进行设备的保养和检修。

结语便携式激光盘煤仪是一种便捷、高效的煤质分析工具。

为了保障设备稳定运行和准确测量，操作人员需要遵守操作规程，进行设备日常保养和定期维护。

通过正确的使用和维护，可以延长设备的使用寿命，保证分析结果的准确性。

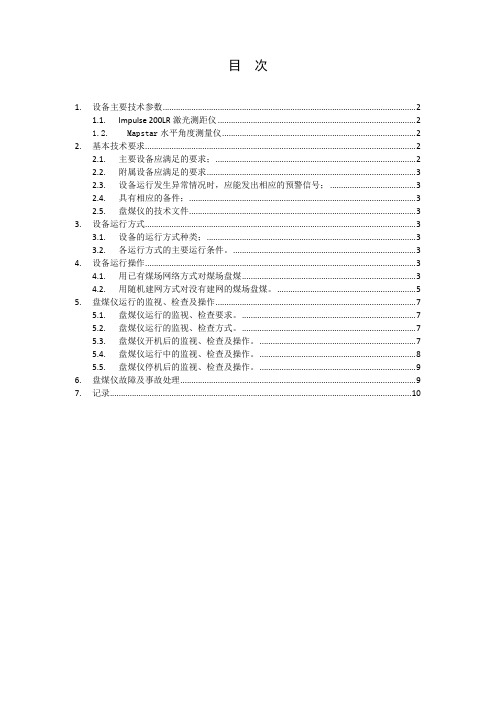

目次1. 设备主要技术参数 (2)1.1. Impulse 200LR激光测距仪 (2)1.2.Mapstar水平角度测量仪 (2)2. 基本技术要求 (2)2.1. 主要设备应满足的要求； (2)2.2. 附属设备应满足的要求 (3)2.3. 设备运行发生异常情况时，应能发出相应的预警信号； (3)2.4. 具有相应的备件； (3)2.5. 盘煤仪的技术文件 (3)3. 设备运行方式 (3)3.1. 设备的运行方式种类； (3)3.2. 各运行方式的主要运行条件。

(3)4. 设备运行操作 (3)4.1. 用已有煤场网络方式对煤场盘煤 (3)4.2. 用随机建网方式对没有建网的煤场盘煤。

(5)5. 盘煤仪运行的监视、检查及操作 (7)5.1. 盘煤仪运行的监视、检查要求。

(7)5.2. 盘煤仪运行的监视、检查方式。

(7)5.3. 盘煤仪开机后的监视、检查及操作。

(7)5.4. 盘煤仪运行中的监视、检查及操作。

(8)5.5. 盘煤仪停机后的监视、检查及操作。

(9)6. 盘煤仪故障及事故处理 (9)7. 记录 (10)激光盘煤仪操作技术标准1.设备主要技术参数2.基本技术要求2.1.主要设备应满足的要求；2.1.1.激光测距仪的镜头应清洁无灰尘；与水平角度测量仪固定牢固；上下方向活动灵活、无卡涩；与水平角度测量仪连接正常；装有两节7号电池。

2.1.2.水平角度测量仪与机架固定牢固。

水平方向活动灵活、无卡涩。

装有两节2号电池。

2.1.3.笔记本电脑安装有测量软件；与测量仪表连接正常；笔记本电脑的端口配置正常；与仪表通讯正常；充电良好，满足至少2个小时的使用时间。

2.1.4.三脚架伸缩正常，且锁定良好；三脚架与仪表固定牢靠。

2.2.附属设备应满足的要求2.2.1.数据线接触良好，且固定牢固。

2.2.2.笔记本电脑托盘与三脚架固定牢固，且能够牢固固定笔记本电脑。

2.3.设备运行发生异常情况时，应能发出相应的预警信号；2.3.1.档灰尘较大或雨天影响测量准确性时，仪表应发出E 03报警；2.3.2.水平角度测量仪在测量或搬运过程中如有快速的转动，仪表应发出“嘀嘀”的报警声2.4.具有相应的备件；设备使用中应有的备件有：2号电池若干；7号电池若干。

2024年煤矿激光指向仪管理规定一、激光指向仪入井前，应由地测科进行检查校正起完好性，机电办进行防暴检查并贴上合格标签方可入井使用。

二、施工单位领用激光指向仪，需地测科科长同意，分管矿领导签字，方可领用。

三、安装激光指向仪最小距离：岩巷大于70m，炮掘煤巷大于50m，综掘大于30m。

四、激光指向仪领用前，施工单位技术员必须在场，检查下列项目合格后，方可领用。

1、激光管和电气元件固紧程度的检查。

2、调节机构的性能，效用和仪器稳定性的检查。

3、激光电输入额定电压及其允许波动范围的测定。

4、激光斑点的测定。

五、施工单位负责激光指向仪的使用与保护，不准随意拆开、敲打、碰撞。

喷浆时应对激光指向仪采取保护措施。

六、因施工单位使用不当或人为损坏，按原价赔偿，罚技术员500元；因井下电气设备不稳定，出现连续烧激光管现象，除按原价值赔偿外，并罚技术员、机电队长各200元。

七、施工单位单项工程完工后，需将激光指向仪交还地测科进行维护保养；激光指向仪使用三个月后需送地测科检校，若继续使用且激光性能完好应补办续借手续。

如果发现激光指向仪无续借手续罚技术员300元。

单项工程完工不交还地测科的区队，罚该单位3000元、技术员500元。

2024年煤矿激光指向仪管理规定（2）第一章总则第一条激光指向仪是煤矿安全生产中用于矿井巷道、工作面等矿山环境中，通过激光束指示进行定位、判别、测量等操作的设备。

为确保煤矿激光指向仪的安全使用，提高煤矿生产效率，保障矿工安全，特制定本管理规定。

第二条煤矿激光指向仪的管理实施范围包括煤矿所有激光指向仪设备、操作人员以及相关管理程序。

第三条煤矿激光指向仪的管理目标是规范激光指向仪设备的购置、使用、维护、保养，提高激光指向仪的可靠性、准确性和安全性，确保矿井巷道和工作面施工的精细化、高效化。

第四条在煤矿激光指向仪设备的购置、使用、维护、保养等过程中，必须严格遵守国家相关法律法规、行业标准和技术规范。

第十七章激光指向仪使用管理制度一、激光指向仪是用来指示巷道掘进方向和坡度的仪器，使用队组应依据有关规定进行使用和管理。

二、激光指向仪使用前的准备1.激光指向仪在安装前，测量员负责检查激光指向仪的完好程度，检查内容包括激光发光是否正常，有无散光现象，外部构件的完好情况等，确保激光指向仪安装后的正常工作。

2.在安设激光指向仪前，测量人员必须标定巷道中腰线点，根据《煤矿测量规程》规定所标定的中腰线点一般应不少于四个点，点间距离以大于30m为宜，中腰线点的实测精度应满足《规程》要求。

测量人员在标定巷道中腰线后，现场交待清楚队组负责人，随后以书面形式下达到队组，并有负责人签字。

根据巷道掘进需要应及时用仪器校准延伸导线和激光指向仪，确保中腰线点准确无误。

三、激光指向仪的使用与管理：测量人员负责激光指向仪的安装、调节、前移等日常管理，使用激光指向仪前要认真阅读激光指向仪使用说明书，按照使用说明书的要求进行使用。

四、掘进队组可根据巷道的支护情况，可在锚杆上或工字钢梁上配合进行安装使用。

五、每次安装或前移激光指向仪必须由地质测量人员进行激光定位与校验。

六、安装环境条件：激光指向仪为防爆型，可在下列条件下安装使用：气压：（0.8—1.1）×105pa；温度：-20℃—40℃；湿度：不超过98%；工作环境允许瓦斯和粉尘，仪器需安装在不受外力冲击的地方。

七、激光指向仪安装好后，由测量人员负责进行调节，仪器的两种调节装置均可进行水平、垂直微调，使用时可根据仪器使用说明书的要求进行调节，使其光速正确指示巷道中腰线方向，并在施工过程中随时检查光速指示的正确性。

八、由于巷道起伏或距离较远，致使激光光速射不到工作面时，测量人员负责对激光指向仪进行前移，前移后激光指向仪的安装、调节要求按照上述方法进行。

九、职责范围1.测量人员对激光指向仪使用前的完好性负责，负责巷道中、腰线点的及时标定，负责对仪器进行管理。

2.测量人员复测检查施工单位对激光指向仪的使用管理。

激光盘煤仪安全操作及保养规程前言激光盘煤仪是一款测量煤炭成分的设备，在使用过程中需要注意安全操作和保养，以确保设备的正常工作和使用寿命。

本文将从安全操作和保养两个方面介绍激光盘煤仪的规范操作方法。

安全操作规程1.在使用激光盘煤仪之前，必须保证设备的供电和接地符合要求，避免设备因供电和接地不良造成安全事故。

2.充分了解激光盘煤仪的结构、性能和操作方法，掌握设备的使用方法和特点，以免误操作或造成人身伤害。

3.在操作设备之前，应该检查并清理掉设备内的杂物，确保设备处于正常工作状态。

4.在操作激光盘煤仪时，应该佩戴符合标准的安全防护装备，防止设备可能产生的对眼睛或耳朵等器官的伤害。

5.在操作设备时应该保持操作区域的干燥、无火源和通风，以避免发生火灾或其他安全事故。

6.操作人员必须专门受过培训，且持有相关操作证书方可操作设备。

7.在设备使用过程中，必须仔细观察设备的工作情况，如果发现设备出现异常，应该立即停止使用并进行维修或联系专门的技术人员进行处理。

8.在设备使用完毕之后，必须关闭设备的电源和气源，并维护好设备的清洁工作。

保养规程1.定期对激光盘煤仪进行内部和外部的清洁，以保证设备的正常运行和测量精度。

2.定期检查激光盘煤仪系统的气路是否通畅，保证系统的气密性。

3.定期检查激光盘煤仪的光学测量元件是否受损或受污染，避免影响设备测量精度。

4.定期检查并更换激光盘煤仪的耗材，避免因耗材的质量问题影响设备的使用寿命。

5.定期对激光盘煤仪的电路系统进行检查，避免因电路故障造成设备运行异常。

6.定期对激光盘煤仪进行维护和校准，保证设备的正常运行和测量精度。

结语本文针对激光盘煤仪的安全操作和保养规程进行了介绍，激光盘煤仪是一款重要的测量设备，如果不按照规程操作和保养，将可能影响设备的使用寿命和测量精度，甚至危及人身安全。

因此，我们必须严格按照规程操作和保养设备，以确保设备的安全运行和使用寿命。

盘煤仪安全操作及保养规程盘煤仪是煤炭行业中常见的检测设备之一，其安全操作和有效的保养措施对于保障煤炭生产的安全和有效性至关重要。

本文将从盘煤仪的安全操作和保养两个方面进行详细介绍。

一、盘煤仪的安全操作1.在使用盘煤仪前，必须进行相关的安全培训，并熟悉盘煤仪的操作说明书。

操作人员应确保自己理解并掌握了操作程序和注意事项，以确保其安全和正确使用。

2.在使用盘煤仪时，应按照规定的操作流程进行操作。

禁止擅自改变、违反程序操作，如在使用盘煤仪时出现异常情况，应及时停机处理。

3.操作人员必须了解盘煤仪的工作原理，并掌握每个操作、调整的作用和效果。

在使用盘煤仪时，应严格按照操作过程要求对设备进行维护和保养，确保设备的正常运行和准确测试。

4.操作人员应严格根据规定的安全操作程序对盘煤仪进行开机、关闭、清洁和维护等操作，避免使用不当和造成设备的损坏。

5.在盘煤仪设备上发现预警灯亮起或其他异常现象时，操作人员应立即停机，并联系技术人员进行检查和维修操作。

6.禁止在盘煤仪设备上堆积杂物，并严禁在设备上进行搭设临时设备等非正常情况操作。

7.盘煤仪设备为精密仪器，在处理完试验后，应做好清洗和保养，以确保设备的正常使用寿命。

二、盘煤仪的保养1.日常保养（1）每次使用盘煤仪设备后，应按操作规程进行设备的清洁和保养。

清洁过程应包括防护膜、玻璃仪器和设备外壳的清洁。

（2）检查设备的电源是否安装稳妥，电源插头是否与设备密合，避免插头接口过松或过紧，引起设备安全隐患。

（3）设备内部的元器件应定期进行清理，确保元器件的正常运行状态。

2.定期保养（1）定期检查盘煤仪的仪器和元器件的工作状态，避免器件的损坏和老化。

（2）定期检查盘煤仪的校准参数，保证设备的测试许可证。

（3）定期检查设备的控制系统，确保设备的系统和设备控制运行的稳定性。

（4）设备运行过程中是否发生过掉电等情况，若发生过掉电等情况，应及时进行设备的校准和调整。

以上就是盘煤仪安全操作及保养规程的相关内容，相信在上述的介绍中能够让操作者为自己的设备带来更为完善的保障。

加强型激光盘煤仪安全操作及保养规程1. 激光盘煤仪介绍激光盘煤仪是一种高科技煤分析仪器，主要用于分析煤中的热值、含碳、含氢、含氧、含氮以及硫、水等成分。

目前，激光盘煤仪已经广泛应用于煤矿、热电站、钢铁厂、化工厂等行业中。

加强型激光盘煤仪是一种新型的激光盘煤仪，其结构更加紧凑，使用更加方便。

但是，在使用激光盘煤仪时，我们必须要注意安全操作和合理保养，以确保设备长期稳定地运行。

2. 安全操作规程2.1 操作前准备在使用激光盘煤仪之前，我们必须进行如下准备工作：•确认电源插头的接线正确；•确认仪器的接地可靠；•检查仪器周围是否存在易燃、易爆或有害气体等危险物品，确保仪器周围环境安全；•激光盘煤仪的表面应保持清洁干燥。

2.2 操作注意事项在操作激光盘煤仪时，我们需要注意如下事项：•激光盘煤仪应安装在干燥、通风、温度适宜的地方；•激光盘煤仪运行时必须关闭门窗，防止光线干扰；•激光盘煤仪启动时，工作人员应距设备不得少于1.5米，以防激光辐射；•紧急停止时（如发现设备异常、烟雾等），应立即按下紧急停止按钮；•不得私自调整设备的各项参数，如需调整，必须由专业技术人员操作。

2.3 关机操作使用完毕后，必须按照以下步骤关机：•停用激光盘煤仪软件；•关闭激光发生器、高压电源，断开电源插头；•干净仪器表面，并用防尘套覆盖设备。

3. 保养规程3.1 日常保养日常保养主要包括如下内容：•定期清洁光路系统、样品架、吸气器和吹气器；•经常清除弃气管和吸气管内部的灰尘；•定期检查仪器是否正常，特别是系统的泄漏情况。

3.2 定期保养定期保养主要包括如下内容：•定期校准仪器的各项功能，如激光功率、光电倍增管增益等；•定期检查精密部件、仪表、电路的连接是否正确，以确保仪器的精度和灵敏度；•定期检查仪器的各个零部件是否存在磨损、故障现象，如有必要及时更换。

4. 结语通过本文的介绍，相信大家对加强型激光盘煤仪的安全操作和保养规程有了更加深刻的了解。
