循环流化床锅炉常见故障及预防措施引言循环流化床锅炉是一种高效、环保的锅炉设备，被广泛应用于热电厂、化工厂和生产线等领域。
然而，由于使用寿命、操作不当或其他因素，循环流化床锅炉可能会出现一些常见的故障。
本文将介绍一些常见的故障以及预防措施，以帮助用户更好地维护和操作循环流化床锅炉。
1. 堆积层结焦问题描述堆积层结焦是循环流化床锅炉中常见的故障之一，其主要表现为堆积层燃料结焦，导致锅炉燃烧效率下降，烟气温度升高，甚至可能引发锅炉爆炸等严重后果。
预防措施•定期清理堆积层：堆积层结焦的主要原因是燃料残留物的堆积，定期清理堆积层可有效预防此类故障。
•合理调整燃料供应量：过大或过小的燃料供应量都可能导致堆积层结焦，因此需要合理调整燃料供应量，保持适当的燃烧状态。
•优化燃烧系统：通过优化燃烧系统、改善燃烧质量，可以减少堆积层结焦的发生。
2. 炉膛冷却出现渣块问题描述循环流化床锅炉炉膛冷却出现渣块是一种常见的故障，其主要表现为炉膛内部的渣块堆积导致热交换效率下降，燃烧不稳定，甚至可能引发炉膛冷却管道破裂等严重后果。
预防措施•定期清理炉膛：定期清理炉膛内的渣块可以有效预防此类故障的发生。
•控制燃烧温度：控制燃烧温度可以减少渣块的形成，保持炉膛内部清洁。
•增加炉膛冷却水流量：增加炉膛冷却水流量可以有效降低炉膛内部温度，减少渣块的形成。
3. 烟气侧结焦问题描述循环流化床锅炉烟气侧结焦是一种常见的故障，其主要表现为烟道内部结焦，导致烟气流通阻力增加，烟气温度升高，甚至可能引发烟气侧爆破等严重后果。
预防措施•定期清理烟道：定期清理烟道内的结焦物可以有效预防此类故障的发生。
•控制燃烧温度：控制燃烧温度可以减少烟道结焦的可能性。
•增加烟气侧换热面积：增加烟气侧换热面积可以降低烟道内部温度，减少结焦的发生。
4. 过热器结垢问题描述循环流化床锅炉过热器结垢是一种常见的故障，其主要表现为过热器管内结垢，导致过热器热交换效率下降，甚至可能引发过热器破裂等严重后果。
循环流化床锅炉常见故障及预防措施姓名：XXX部门：XXX日期：XXX循环流化床锅炉常见故障及预防措施循环流化床(CFB)锅炉是近几十年来发展起来的新型环保节能锅炉，是一种高效低污染清洁的燃烧技术，其以煤种适应性广、高燃烧效率、可以燃用劣质燃料、锅炉负荷调节性好、灰渣易于综合利用等优点，在世界范围内得到了迅速发展。
随着环保要求日益严格，普遍认为，循环流化床是目前最实用和可行的高效低污染燃煤设备之一。
但随着其被广泛应用，一些国产循环流化床在设计、安装和运行中也逐渐暴露出了某些问题。
如受热面易磨损、锅炉易结焦及物料循环系统不畅是运行中常见的故障。
因此，本文将主要分析循环流化床锅炉常见故障及预防措施，以提高循环流化床锅炉稳定运行水平。
1磨损及其预防措施循环流化床锅炉中高速度、高浓度、高通量的流体或固体颗粒以一定的速度和角度对锅炉受热面和耐火材料的表面进行冲击，会造成锅炉金属部件磨损，加上炉内温度的循环流动，造成对炉内耐火构件的热冲击，而且耐火构件不同热膨胀系数的材料之间也形成机械应力，这些都加剧循环流化床锅炉磨损破坏。
但实践中发现，循环流化床锅炉的磨损是可以避免的。
所以在运行中，可通过以下措施来预防CFB锅炉的磨损：(1)降低风速减小给煤粒度，确保流场的均匀性；同时，在安装过程中要特别注意烟道的平滑组合，避免安装原因造成几何尺寸的突缩或突扩，形成烟气走廊。
(2)定期对CFB锅炉进行检修，发现已磨损的部件和材料应及时更换；在水冷壁、落煤口、过热器等加装防护件。
第 2 页共 9 页(3)在安装时，应确保烟气进出口处、中心筒、导流设备的安装尺寸满足设计要求；在施工中，应严格控制旋风分离器简体组合尺寸和焊接变形；在耐火保温内衬施工之前，要检查简体内壁弧度，对凸凹部分做好记录，在筒体施工时进行调整；对向火面材料的施工，要保证严密度、严整度、垂直度以及内壁弧度和表面质量等，以减少受热面的磨损。
(4)运行期间，应尽量降低循环流化床的流速，以减少水冷壁及各部的磨损。
循环流化床锅炉常见故障分析及对策我国目前已是世界上在电厂使用循环流化床锅炉（CFB锅炉）最多的国家，已经运行的大小循环流化床电站锅炉有2000 多台，其中410t/h 以上大型循环流化床电站锅炉有近200 多台。
220t/h 以下CFB锅炉更是数不胜数。
经过全国CFB锅炉行业专家及同仁的不断努力和改造，CFB锅炉安全运行周期一天比一天长，取得的经济效益越来越好，CFB锅炉优点越来越明显。
然而同煤粉炉相比还有一定差距。
大型循环流化床电站锅炉因制造、设计、按装、调试等方面存在先天不足，特别是在平时的运行调节、维护以及并备品配备件的选折、防护措施等都存在诸多问题。
CFB锅炉目前仍存在许多锅炉运行不长即出现水冷壁管磨损爆管泄漏；锅炉结焦；原煤斗、落煤管堵煤；分离器中心筒变形；浇注料脱落；非金属膨胀节损坏等影响锅炉正常运行和稳定。
本文重点对以上问题进行分析和应采取的防范措施。
1 循环流化床（CFB锅炉）磨损问题及对策循环流化床锅炉（简称CFB锅炉）在运行中炉内产生自上而下的大流量的紧贴垂直水冷壁管排表面及管间凹槽的贴壁灰流冲刷着垂直水冷壁管排。
理论和实践证明，自上而下的大流量的贴壁灰流碰到垂直水冷壁管排表面及管间凹槽存在的任何的凸起处，甚至是不足1mm的凸起的地方都会造成严重的磨损。
所以必须采取有效措施对垂直水冷壁管排表面进行防磨处理。
1.1 循环流化床锅炉（简称CFB锅炉）主要磨损部位：一般在浇注料与水冷壁管排的过渡区、喷涂层边缘、炉膛四角或（6 角）打有浇注料部位、喷涂层处、水冷壁管更换后鳍片不平滑处、各孔门、测点、水冷壁的让管处、二次风口、落煤口、进渣口、回料口、回风口、密封盒、中间水冷壁通道、销钉等都是经常发生有规律的磨损泄漏问题。
早期CFB锅炉制造设计上在该处无防磨措施或防磨措施不力，因此在这些区域就出现了诸多的磨损问题。
几年来的大型CFB锅炉实际运行也证实了这些区域磨损严重，水冷壁泄漏频繁。
以上图片是水冷壁磨损情况1.2 防止磨损的措施：1.2.1 重点需要做好以下内容：1.2.1.1 运行调节方面：CFB锅炉运行中的调节对防止水冷壁的磨损至关重要，我们在运行调节中要从以下几方面着手。
循环流化床锅炉常见故障分析及对策一、缺乏循环流化床床料问题1.故障原因：床料缺乏主要是由于给料系统故障、燃烧室气密性差或烟气倒灌等造成。
2.对策：对于给料系统故障，需要进行维修或更换部件；对于燃烧室气密性差的问题，需要检查密封性并进行修补；对于烟气倒灌问题，可以安装防火器或增加排烟风机。
二、床温异常问题1.故障原因：床温异常主要是由于给料不足、循环泵故障、排污系统堵塞等问题引起的。
2.对策：对于给料不足的问题，需要检查给料系统是否正常运行，并及时补充床料；对于循环泵故障，需要进行修理或更换；对于排污系统堵塞，可以进行清理或疏通。
三、颗粒物排放超标问题1.故障原因：颗粒物排放超标主要是由于床料损耗或循环系统漏风等问题引起的。
2.对策：对于床料损耗的问题，可以适当调整给料速度，减少床料的消耗；对于循环系统漏风的问题，需要检查系统密封性，并进行修复。
四、烟气温度异常问题1.故障原因：烟气温度异常主要是由于给料不足、过量喷煤、烟道风扇故障等问题引起的。
2.对策：对于给料不足的问题，需要检查给料系统是否正常运行，并及时补充床料；对于过量喷煤的问题，需要调整喷煤量；对于烟道风扇故障，需要修理或更换。
五、化学腐蚀问题1.故障原因：化学腐蚀主要是由于水质不理想、操作不当或加热表面负荷过大等问题造成的。
2.对策：对于水质不理想的问题，需要定期进行水质测试，并进行合适的处理；对于操作不当的问题，需要加强操作培训；对于加热表面负荷过大的问题，需要合理调整锅炉运行参数。
六、过热器结渣问题1.故障原因：过热器结渣主要是由于燃料品质不好、过热器清洗不及时等问题引起的。
2.对策：对于燃料品质不好的问题，需要优化燃料选择，并合理调整燃烧参数；对于过热器清洗不及时的问题，需要定期进行清洗。
总之，循环流化床锅炉在工作过程中会遇到多种故障，但只要能够及时发现并采取相应对策，就能够保证其正常运行。
因此，用户在使用循环流化床锅炉时，需要定期检查设备状态，同时加强维护和管理，以保障其高效、稳定的运行。
循环流化床锅炉常见故障维修循环流化床锅炉是一种常用的锅炉类型，但在运行过程中可能会出现一些常见的故障。
在本文档中，我们将探讨一些常见的循环流化床锅炉故障及其维修方法。
故障1: 异常的燃烧状况症状：燃烧不稳定，可能出现火苗跳跃或熄灭，锅炉燃烧效率下降。
原因：1. 进风口、烟气道堵塞。
2. 燃料供给不足。
3. 燃料成分不适合。
4. 点火系统故障。
维修方法：1. 清理进风口、烟气道，确保畅通。
2. 调整燃料供给系统，保证合适的燃料供给。
3. 检查燃料成分，适时进行调整。
4. 检修点火系统，修复或更换故障部件。
故障2: 循环流化床无法正常启动症状：循环流化床无法启动，无法达到工作温度。
原因：1. 初始点火温度设置不正确。
2. 燃烧室内氧气供应不足。
3. 料层过厚或过薄。
维修方法：1. 检查初始点火温度设置，确保温度合适。
2. 检查氧气供应系统，确保供氧顺畅。
3. 调整料层厚度，保证合适的循环流化。
故障3: 循环流化床泄漏症状：循环流化床出现泄漏现象。
原因：1. 循环流化床螺栓松动。
2. 冷却水管道破裂。
3. 密封件老化或破损。
维修方法：1. 检查螺栓紧固情况，重新紧固松动部位。
2. 检查冷却水管道，修复或更换破裂部位。
3. 检查密封件，更换老化或破损的密封件。
以上是一些常见的循环流化床锅炉故障及其维修方法。
在实际操作中，应遵循相关安全操作规程，并在需要时寻求专业人士的帮助。
维修过程中也应注意锅炉的关闭和恢复操作，以保证人员和设备的安全。
以上。
循环流化床锅炉常见事故现象原因处理等分析循环流化床锅炉是一种先进的燃煤锅炉技术，具有高效、节能、环保等优点。
然而，在运行过程中，循环流化床锅炉也会出现一些常见的事故现象，这些事故通常是由于操作不当、设备故障、材料问题等原因导致的。
本文将对循环流化床锅炉常见事故现象、原因、处理等进行分析。
一、堵塞现象堵塞是循环流化床锅炉常见的事故现象之一、堵塞一般发生在床料输送管道、循环器、炉排等处。
堵塞导致燃烧不稳定，影响锅炉的正常运行。
1.堵塞原因：（1）床料中含有过多的灰石等杂质；（2）床温过高，导致床料结块；（3）流化气化剂不足，导致床料堆积；（4）运行时床层高度不稳定，床料积聚在特定区域。
2.处理方法：（1）定期清理床料输送管道和循环器，确保通畅；（2）选择质量好的床料，并控制灰石等杂质的含量；（3）保持合适的床层高度和床温，避免结块和堆积。
二、燃烧不完全燃烧不完全是循环流化床锅炉常见的一个问题，主要表现为废气中二氧化碳和一氧化碳含量超标，降低了锅炉的燃烧效率。
1.燃烧不完全的原因：（1）风量不足或风温过高，导致氧气供应不充分；（2）进料不均匀或过多，导致部分燃料燃烧不充分；（3）锅炉过载，燃烧过程中温度升高过快；（4）燃料质量差或杂质含量高。
2.燃烧不完全的处理方法：（1）调整风量和风温，确保氧气供应充分；（2）控制燃料进料量，确保燃料的均匀供应；（3）合理控制锅炉负荷，避免过载；（4）选择质量好的燃料，降低杂质含量。
三、结焦和积灰结焦和积灰是循环流化床锅炉的常见事故现象，会降低锅炉的热效率和使用寿命。
1.结焦和积灰的原因：（1）燃料中灰分含量高；（2）锅炉运行时间过长，未进行清灰操作；（3）床层温度不均匀，导致部分区域结焦；（4）风温过低，使得结焦和积灰速度加快。
2.结焦和积灰的处理方法：（1）定期清理结焦和积灰部位；（2）选择低灰分的燃料；（3）保持适当的床层温度，避免结焦现象；（4）合理调整风温。
循环流化床锅炉常见故障的分析和改进循环流化床锅炉的燃烧技术已经在我国工业领域得到了全面的推广和普及，但是由于我国对于这方面的技术水平有限，在流化床锅炉的运行过程中经常出现一些故障问题，所以，需要相关工作人员对日常出现的故障进行全面分析，并及时的改进，提升流化床锅炉的可靠性，促进流化床锅炉燃烧技术的不断发展。
关键词：流化床锅炉;常见故障;改进措施1循环流化床锅炉技术特点1.1可燃烧的燃料选择范围广泛循环流化床锅炉技术有一个非常显著的优势特点，其可供于燃烧的燃料样品选择范围十分宽广，对燃料的适用性很高。
在这项技术中，燃料仅仅只占床料的很少一部分，其余均是不能够进行燃烧反应的固体物质。
这些物质保证了床层温度的稳定，使得燃烧物能够更快速地达到着火点，而燃料通过燃烧反应而释放的热量又可以使得床层温度相对稳定，使得对燃料的适应性很广。
1.2燃烧效率高循环流化床锅炉中，由于分离器的存在，大量的颗粒在炉膛及循环回路中循环燃烧，只有较细的颗粒从分离器逃逸成为飞灰，保证了即使粒度很大的颗粒也能够在相对降低的燃烧温度下燃尽。
随烟气逃离分离器的细颗粒形成的锅炉飞灰，其平均粒径一般只有10-30μm左右，与煤粉炉飞灰粒径相当，甚至略低于煤粉炉，保证了循环流化床锅炉对细颗粒燃烧也可以获得与煤粉炉相当的燃烧效率。
其燃烧效率高的主要原因是气-固混合良好，停留时间长。
1.3 环保性能好循环流化床锅炉炉膛内燃烧区温度一般维持在850-920℃，远低于煤粉锅炉，这一温度范围正是脱硫反应效率最高的温度区间，加入1㎜以下的石灰石粉，在钙硫摩尔比为1.5-2.5以及适当的石灰石粒径分布下，就可以在炉内燃烧的同时，实现高达90%的脱硫效率;同时低于燃烧化学当量的一次风从炉膛底部加入，析出的燃料氮不能充分与氧反应生成氮氧化物;二次风从炉膛中部加入，这样使该处的过量空气系数达到20%，燃料氮已轉化为分子氮，在还原区以上形成的氮氧化物机会减少;氮氧化物生成较少，有利于炉内完成脱硫反应，是一种环保性能很好的燃烧技术。
浅谈循环流化床锅炉常见障及其预防措施
摘要：循环流化床锅炉是近年来发展起来的一种新型炉型，具有很大的优势，但也存在一些问题。
本文以其常见的故障作为切入点，简单的探讨故障的有效预防措施。
关键词：循环流化床锅炉故障措施
循环流化床(CFB)锅炉是近几十年来发展起来的新型环保节能锅炉，是一种高效低污染清洁的燃烧技术，其以煤种适应性广、高燃烧效率、可以燃用劣质燃料、锅炉负荷调节性好、灰渣易于综合利用等优点，在世界范围内得到了迅速发展。
随着环保要求日益严格，普遍认为，循环流化床是目前最实用和可行的高效低污染燃煤设备之一。
但随着其被广泛应用，一些国产循环流化床在设计、安装和运行中也逐渐暴露出了某些问题。
如受热面易磨损、锅炉易结焦及物料循环系统不畅是运行中常见的故障。
一、循环流化床锅炉常见故障
（一）排渣困难
冷渣器是CFB安全运行必不可少的辅机设备，目前冷渣器结构形式有滚筒式(旋转性渣器)、链条刮板式冷渣器等。
滚筒式冷渣器由头部进渣管、冷渣器本体、尾部排渣管等组成。
冷渣器本体由水冷绞龙螺旋排渣机外加动力设施(传输链条及电机)组成，滚筒的旋转速度可控，从而达到控制渣量排放的多少。
冷渣器排渣困难主要表现在冷渣器进渣管(即炉膛排灰管)堵塞、冷渣器排渣温度高、冷渣器排灰管堵塞等。
（二）锅炉结焦
CFB运行中结焦的直接原因就是床料局部或整体温度超过灰熔点或烧结温度。
当床层整体温度低于灰渣变形温度，由于局部超温而引起的结焦称为低温结焦。
低温结焦常在启动和压火时的床层中出现，但也可能出现在高温旋风分离器的灰斗内和外置换热器和返料机构内。
避免低温结焦的最好办法是保证床料良好的流化状态，使床温均匀。
锅炉在压火期间，床料处于静止状态，如果漏风，便会产生燃烧。
由于燃烧产生的热量不能及时被带走而积聚，使局部床料超温而结焦。
高温结焦是指床层整体温度水平较高而流化正常时所形成的结焦现象。
当床料中含碳量过高，如不及时调整风量或返料量来控制床温，床温将急剧上升，当超过灰熔点时，便会产生高温结焦。
渐进性结焦是运行中较难察觉的一种结焦形式。
它是缓慢生长的，此时床温和观察到的流化质量都比较正常。
产生渐进性结焦的主要原因是布风系统没计和安装质量不好，给煤粒度超出设计值，运行参数控制不当，风帽错装或堵塞等。
（三）水冷壁管磨损
由于过渡区域沿壁面向下运动的固体物料与炉内向上运动的固体物料方向相反，因而产生局部涡流；沿炉膛壁面向下运动的固体物料在交界区域流动方向改变，冲刷水冷壁。
这个区域的磨损不是在炉膛四周均匀发生的，与炉内物料总体流动方式有关。
不规则管壁主要是炉墙开孔处的弯管、管壁上的焊缝、耐火材料形成的凸台、炉内的测试元件等。
密相区水冷壁与耐火材料交接处的原始设计，要求耐火材料与水冷壁鳍片平滑过渡，但实际施工中很难达到这个工艺要求，使这个部位形成多处凸台，导致严重磨损。
炉墙开孔处弯管的磨损严重区域为下部弯管。
炉内的测试元件(如测温热电偶)的插入会对物料局部的流动产生较大的扰动，造成热电偶套管和邻近水冷壁管的严重磨损。
二、循环流化床锅炉常见故障的有效预防措施
（一）排渣困难治理策略
在冷渣器进渣管上增设内通冷却水并耐高温和耐磨的锥型阀来调节冷渣器的进渣量，并在进渣管上增设输送吹扫风(用压缩空气)，设定安全运行程序。
这样即可控制进渣量，也可防止进渣管的堵塞。
运行前，先开冷却水、冷却风；关闭前，先关热渣，后停冷却风、冷却水。
（二）锅炉结焦防治措施
(1)改变燃煤的焦结特性，做好人炉煤的搭配，同时要控制煤的粒度在10mm 以下，对预防循环流化床锅炉结焦具有明显的实用意义。
(2)在每次锅炉启动前，应认真检查风帽、风室，清理杂物。
启动时，认真做好冷态流化试验，确认床层布风均匀，流化良好。
(3)锅炉启动期问，返料装置应充满灰后方可投入，否则风会反窜。
点火初期先不投返料风，待底料中的细灰充满返料装置后则应开返料风(一般是点火后半小时)，保证床内有料，否则，床温将难以控制。
(4)点火过程中严格控制进煤量，要控制好温升及临界流化风量。
床温达到500℃时可以用脉冲加煤的方式来提高床温，加快启动速度。
如果加煤量过多，煤粒燃烧不完全，整个床料含碳量增大，这时一经加大风量，就会猛烈燃烧，床温上升很快，甚至超过灰的软化温度，结果造成整床超温结焦。
当床温超过1050℃，虽经减煤加风措施，床温仍然上升，此时必须立即停炉压火，待床温低于800℃再启动。
(5)运行过程中，应控制床温在允许范围内，运行风量不低于临界流化风量，保持相应稳定的料层厚度，进行合理的风煤配比，保证良好的流化工况，防止床料沉积。
（三）水冷壁管磨损防治措施
采用水冷壁弯管，是目前最为先进的浇注料卫燃带上部水冷壁防磨方法。
采用水冷壁弯管(防磨弯)与采用电弧喷涂相结合的防磨措施，应当是目前最佳的水冷壁防磨方法。
而采用水冷壁弯管与安装防磨护瓦相结合的防磨方法，是在因存在现场焊接问题的前提下，采取的一种补偿措施。
因为电弧喷涂方法具有良好的导热性，喷吐层具有较强的硬度，喷涂层较薄并且能和水冷壁较好的过渡。
随着喷涂技术的发展，喷涂工艺的提高，喷层脱落问题会很好的解决。
但是，采用喷
涂的防磨方法，是在水冷壁管屏不存在凸台、凹坑，管屏平整的前提下，机械焊接能够较好的解决这一问题。
因此，需要锅炉制造厂家在设计、制造锅炉时，将防磨弯处的水冷壁管子采用机械焊接成屏，将现在防磨弯处对接焊口整体下移，移至耐火耐磨浇注料以下。
这样，对接焊口处即使存在凸台、凹坑，也不存在磨损的问题，弥补了现有条件下喷涂和安装防磨护瓦的不足。
解决耐火耐磨浇注料卫燃带上部水冷壁弯管易磨损的问题。
三、总结
循环流化床锅炉受热面磨损、返料器积灰结焦、回料阀烟气反窜等是影响锅炉运行可靠性的主要原因。
因此循环流化床锅炉在设计、安装、燃烧调整上需不断完善，同时还要努力提高锅炉操作人员的理论水平，在实践中积累操作经验，从而降低故障，提高锅炉运行的可靠性。
参考文献：

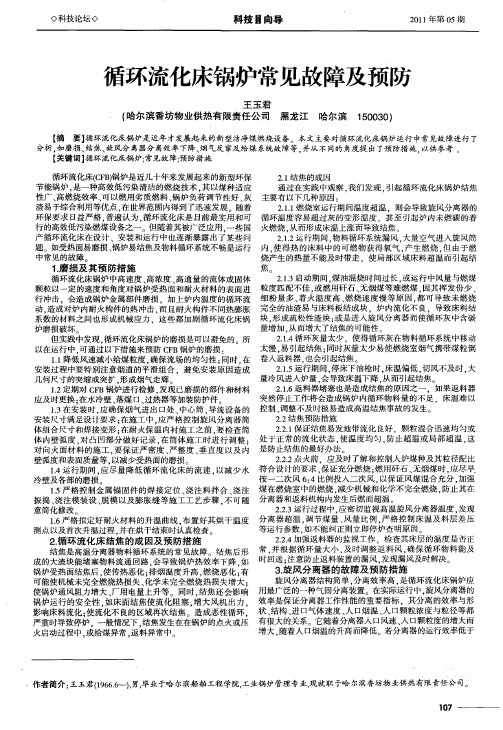

[1]王玉君.循环流化床锅炉常见故障及预防[J].科技致富向导，2011，(05).
[2]徐世荣.电力运动系统的常见故障及预防措施[J].黑龙江科技信息，2010，(07).。
