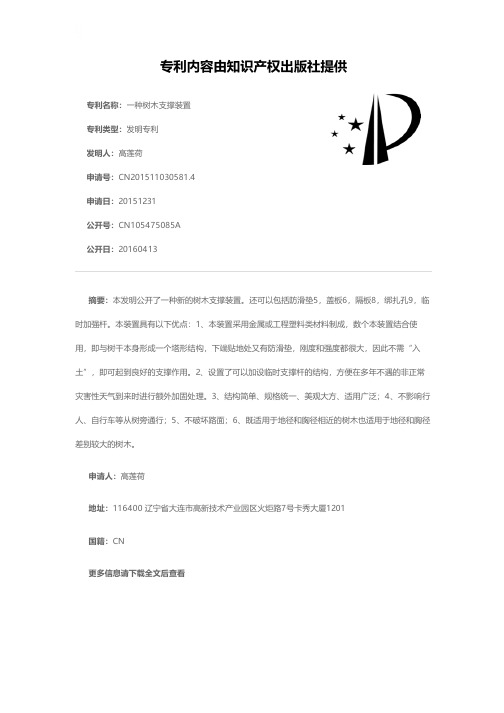

专利名称：一种树木支撑装置专利类型：发明专利
发明人：高莲荷
申请号：CN201511030581.4申请日：20151231
公开号：CN105475085A
公开日：
20160413
专利内容由知识产权出版社提供
摘要：本发明公开了一种新的树木支撑装置。

还可以包括防滑垫5，盖板6，隔板8，绑扎孔9，临时加强杆。

本装置具有以下优点：1、本装置采用金属或工程塑料类材料制成，数个本装置结合使用，即与树干本身形成一个塔形结构，下端贴地处又有防滑垫，刚度和强度都很大，因此不需“入土”，即可起到良好的支撑作用。

2、设置了可以加设临时支撑杆的结构，方便在多年不遇的非正常灾害性天气到来时进行额外加固处理。

3、结构简单、规格统一、美观大方、适用广泛；4、不影响行人、自行车等从树旁通行；5、不破坏路面；6、既适用于地径和胸径相近的树木也适用于地径和胸径差别较大的树木。

申请人：高莲荷
地址：116400 辽宁省大连市高新技术产业园区火炬路7号卡秀大厦1201
国籍：CN
更多信息请下载全文后查看。

专利名称：一种园林绿化树木支撑装置专利类型：发明专利
发明人：杨芸波
申请号：CN202010824285.6
申请日：20200817
公开号：CN111727805A
公开日：
20201002
专利内容由知识产权出版社提供
摘要：本发明涉及园林绿化技术领域，具体涉及一种园林绿化树木支撑装置，包括卡箍环和至少三个的撑架，所述卡箍环用于将撑架与待支撑的树木树杆贴靠，所述卡箍环包括呈圆周阵列分布的一号弧架、二号弧架和三号弧架，二号弧架和三号弧架的结构相同，所述二号弧架包括二号弧板，所述二号弧板的内弧面固定有二号卡接块，所述一号弧架包括一号弧板。

本发明中，通过设置可伸缩的卡箍环和配套的三个以上的撑架组合结构，采用柔性固定方式，随着树木的生长不会对树木造成勒伤，采用靠板外弧面等距固定有多个与对应的一号卡接块或二号卡接块卡接固定的锯齿块，便于操作人员根据需要灵活增减撑架数量。

申请人：杨芸波
地址：054001 河北省邢台市桥东区中兴东大街223号
国籍：CN
更多信息请下载全文后查看。

专利名称：一种树木支撑调控装置专利类型：实用新型专利
发明人：张建平
申请号：CN202122707803.9
申请日：20211104
公开号：CN216018191U
公开日：
20220315
专利内容由知识产权出版社提供
摘要：本实用新型公开了一种树木支撑调控装置，包括地钉、固定环、连接螺钉、伸缩调节杆、抱握手臂，所述固定环为倾角为120度的弧形环，所述地钉穿过所述固定环的孔洞，所述固定环通过所述连接螺钉固定连接所述伸缩调节杆，所述伸缩调节杆固定连接所述抱握手臂，所述固定环与所述伸缩调节杆之间的角度为60度，所述伸缩调节杆与所述抱握手臂之间的角度为30度。

本申请装置解决了生产中用木质撑杆不能动态调整树干的问题，木质撑杆不能牵引拖拽的问题，和大树支架拆装中人工操作的安全及用工较高的问题，以及木质撑杆容易腐朽需多次安装的问题，同时该装置结构牢固，能安装拆卸自如，多次多年使用。

申请人：张建平
地址：723000 陕西省汉中市汉台区东塔北路356号市农业技术推广与培训中心
国籍：CN
代理机构：陕西铭源专利代理事务所(普通合伙)
代理人：杨悦
更多信息请下载全文后查看。

专利名称：一种树枝支撑装置专利类型：实用新型专利
发明人：邓概叶
申请号：CN201920696919.7申请日：20190515
公开号：CN209861811U
公开日：
20191231
专利内容由知识产权出版社提供
摘要：本实用新型公开一种树枝支撑装置，包括有固定横杆，其特征在于：在所述固定横杆两侧上插接有固定杆，在所述固定横杆上设有能调节固定杆之间距离的调节装置，在所述固定杆上设有滑动槽，在所述滑动槽上插接有能支撑树枝的支撑装置，在所述固定横杆上设有能插接到泥土内或者固定在树杆上的固定装置，本实用新型结构简单，使用方便，通过固定装置能根据使用者的情况插接到泥土内或者固定在树杆上，然后通过支撑装置对树枝进行支撑，防止被吹断砸到路人，满足人们的使用需求。

申请人：邓概叶
地址：510000 广东省广州市黄埔区石化路123号505号
国籍：CN
代理机构：中山市兴华粤专利代理有限公司
代理人：吴剑锋
更多信息请下载全文后查看。

(10)授权公告号 (45)授权公告日 2014.04.30C N 203563459U (21)申请号 201320622496.7(22)申请日 2013.10.08A01G 17/14(2006.01)(73)专利权人天津创世生态景观建设股份有限公司地址300110 天津市南开区红旗路与渭水道交口赢寰大厦一门四层(72)发明人车德学 姜亦涛(74)专利代理机构天津市三利专利商标代理有限公司 12107代理人韩新城(54)实用新型名称一种树木支撑装置(57)摘要本实用新型属于园林植树技术领域，具体涉及一种树木支撑装置。

所述树木支撑装置包括第一支撑件以及第二支撑件；所述第一支撑件以及第二支撑件结构相同，均包括一弧形卡合件以及一弧形连接件，所述弧形卡合件与所述弧形连接件之间设有弹簧，所述弧形连接件的外缘设有活动支撑杆。

本实用新型不但可以稳定地支撑树木，而且安装效率高，可减少园林绿化的用工成本，而且可以重复使用，减少了林木资源的浪费。

(51)Int.Cl.权利要求书1页 说明书2页 附图2页(19)中华人民共和国国家知识产权局(12)实用新型专利权利要求书1页 说明书2页 附图2页(10)授权公告号CN 203563459 U1/1页1.一种树木支撑装置，其特征在于，包括第一支撑件以及第二支撑件；所述第一支撑件以及第二支撑件结构相同，均包括一弧形卡合件以及一弧形连接件，所述弧形卡合件与所述弧形连接件之间设有弹簧，所述弧形连接件的外缘设有活动支撑杆。

2.根据权利要求1所述树木支撑装置，其特征在于，所述弧形卡合件的内侧设有保护垫。

3.根据权利要求2所述树木支撑装置，其特征在于，所述活动支撑杆为可伸缩支撑杆。

权 利 要 求 书CN 203563459 U一种树木支撑装置技术领域[0001] 本实用新型属于园林植树技术领域，具体涉及一种树木支撑装置。

背景技术[0002] 园林绿化植树后，为了保护树木的生产，防止树木在刚种植后长歪，通常需要在树木的树杆部位加防护支撑。
