电工和电热练习题

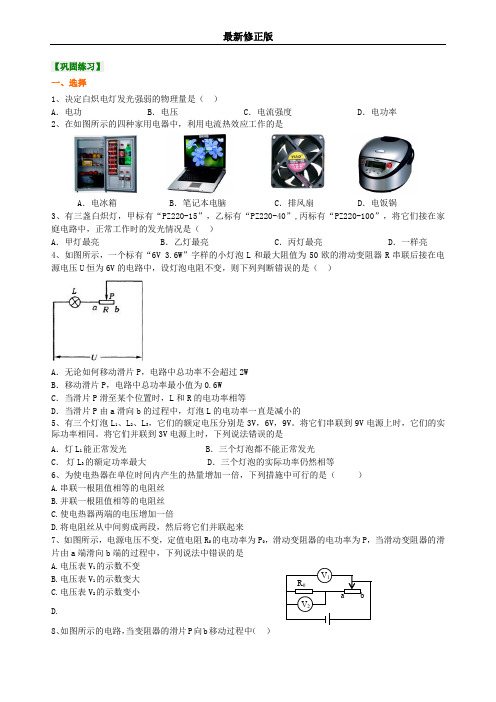

【巩固练习】 一、选择1、决定白炽电灯发光强弱的物理量是（ ）A ．电功B ．电压C ．电流强度D ．电功率 2、在如图所示的四种家用电器中，利用电流热效应工作的是A ．电冰箱B ．笔记本电脑C ．排风扇D ．电饭锅3、有三盏白炽灯，甲标有“PZ220-15”，乙标有“PZ220-40”,丙标有“PZ220-100”，将它们接在家庭电路中，正常工作时的发光情况是（ ）A ．甲灯最亮B ．乙灯最亮C ．丙灯最亮D ．一样亮 4、如图所示，一个标有“6V 3.6W ”字样的小灯泡L 和最大阻值为50欧的滑动变阻器R 串联后接在电源电压U 恒为6V 的电路中，设灯泡电阻不变，则下列判断错误的是（ ）A ．无论如何移动滑片P ，电路中总功率不会超过2WB ．移动滑片P ，电路中总功率最小值为0.6WC ．当滑片P 滑至某个位置时，L 和R 的电功率相等D ．当滑片P 由a 滑向b 的过程中，灯泡L 的电功率一直是减小的5、有三个灯泡L 1、L 2、L 3，它们的额定电压分别是3V ，6V ，9V 。

将它们串联到9V 电源上时，它们的实际功率相同。

将它们并联到3V 电源上时，下列说法错误的是A ．灯L 1能正常发光B ．三个灯泡都不能正常发光C ． 灯L 3的额定功率最大D ．三个灯泡的实际功率仍然相等6、为使电热器在单位时间内产生的热量增加一倍，下列措施中可行的是（ ） A.串联一根阻值相等的电阻丝 B.并联一根阻值相等的电阻丝 C.使电热器两端的电压增加一倍D.将电阻丝从中间剪成两段，然后将它们并联起来7、如图所示，电源电压不变，定值电阻R 0的电功率为P 0，滑动变阻器的电功率为P ，当滑动变阻器的滑片由a 端滑向b 端的过程中，下列说法中错误的是 A.电压表V 1的示数不变B.电压表V 1的示数变大C.电压表V 2的示数变小D.8、如图所示的电路，当变阻器的滑片P 向b 移动过程中（ ）A．灯L功率变大，电流表、电压表的示数都变小B．灯L功率变大，电流表的示数变小，电压表的示数变大C．灯L功率变小，电流表、电压表示数都变大D．灯L功率变小，电流表的示数变小，电压表的示数变大9、如图所示的电路，电源电压恒定不变，灯L1的规格为“6V 12W”，只闭合S1时，L1正常发光；再闭合S2时，灯L2也正常发光，同时电流表的示数变化了0.5A．则L1与L2的电阻之比为（设灯泡的电阻不随温度变化而变化）（）A．4：1 B．1：4 C．4：5 D．5：410.（多选）现有四个小灯泡L1、L2、L3、L4，分别标有“12V 20W”、“12V 10W”、“6V 5W”、“6V 10W”的字样，小明想把其中的两个小灯泡接在两端电压为18V的电源上，使两个小灯泡都能正常发光，则下列做法正确的是A．把L1和L4串联后接入电路中B．把L1和L3串联后接入电路中C．把L2和L4串联后接入电路中D．把L2和L3串联后接入电路中11、（2015•岱岳区二模）下列情况容易发生触电亊故的是（）A．发现髙压输电线掉落地面时，快步赶去用木棍挑开B．用电器金属外壳接地C．使用大功率家用电器D．火线断路二、填空13、如果加在某定值电阻两端的电压从8伏增加到10伏时，通过该定值电阻的电流相应变化了0.2A，则该定值电阻所消耗的电功率的变化量是__________。

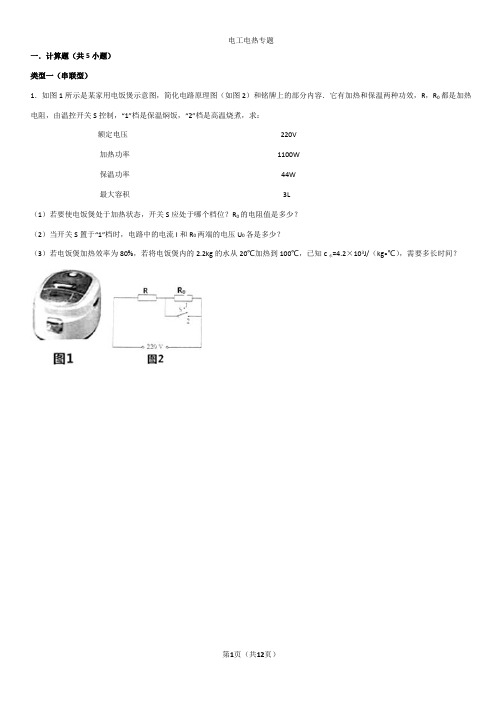

一．计算题（共5小题）类型一（串联型）1．如图1所示是某家用电饭煲示意图，简化电路原理图（如图2）和铭牌上的部分内容．它有加热和保温两种功效，R，R0都是加热电阻，由温控开关S控制，“1”档是保温焖饭，“2”档是高温烧煮，求：（1）若要使电饭煲处于加热状态，开关S应处于哪个档位？R0的电阻值是多少？（2）当开关S置于“1”档时，电路中的电流I和R0两端的电压U0各是多少？（3）若电饭煲加热效率为80%，若将电饭煲内的2.2kg的水从20℃加热到100℃，已知c水=4.2×103J/（kg•℃），需要多长时间？水沸腾后，会自动断开进入保温状态．从而实现了自动温度开关控制．若加热器电阻的阻值不随温度变化而改变，且此时的大气压为1个标准大气压．（1）温控开关S处于什么状态，加热器是加热的？其加热电阻的阻值是多大？（2）若电水壶产生的热量全部被水吸收，现将一满壶20℃的水在标准大气压下烧开需要多长时间？[水的比热容C=4.2×103J/（kg•℃）]．（3）当电水壶处于保温状态时，通过加热器的电流是1A，此时电阻R0的电功率是多少？水沸腾后，会自动断开进入保温状态．从而实现了自动温度开关控制．若加热器电阻的阻值不随温度变化而改变，且此时的大气压为1个标准大气压．（1）温控开关S处于什么状态，加热器是加热的？其加热电阻的阻值是多大？（2）若电水壶产生的热量全部被水吸收，现将一满壶20℃的水在标准大气压下烧开需要多长时间？[水的比热容C=4.2×103J/（kg•℃）]．（3）当电水壶处于保温状态时，通过加热器的电流是1A，此时电阻R0的电功率是多少？4．如图所示，是某种电热饮水机的简化电路示意图．它有加热和保温两种工作状态（由机内温控开关S0自动控制），阅读该饮水机说明书可知：热水箱容积2L，额定电压220V，加热时的功率484W，保温时的功率40W．求：（1）饮水机处于保温状态时温控开关S0应处于状态．（2）R1和R2的电阻值各是多大？（3）在用电高峰期，该饮水机的实际工作电压只有200V，加热效率为80%，若将装满水箱的水从20℃加热至100℃，需要多长时问？[c水=4.2×103J/（kg•℃），p水=1.0×103kg/m3，忽略温度对电阻的影响]．5．小明家的电热饮水机有加热和保温两种功能，铭牌的部分参数如表所示．其工作电路图如图所示．经分析得知，当开关S闭合时，饮水机处于加热状态；S断开时，饮水机处于保温状态．当水箱中注满初温为20℃的水后，闭合开关S，用7.5min将水加热到100℃（在标准大气压下），已知c水=4.2×103J/（kg•℃），根据以上信息，求：（1）热水箱中的水从20℃烧开所吸收的热量．（2）电路中电阻R1的阻值是多大？（3）饮水机加热过程中的热效率是．（4）保温时，R1、R2产生的电热之比是．类型二（并联型）1．某种电热饮水机有加热和保温两种工作状态（由机内温控开关S0自动控制，从它的说明书上收集到如下数据及如图所示的简化电路原理图．（1）当S 闭合、S0断开时，饮水机处于（选填“加热”或“保温”）状态．（2）求一满热水箱水的质量．（1L=1×10﹣3m3，ρ水=1.0×103kg/m3）（3）将一满热水箱的水从20℃加热到80℃需要吸收多少热量？[c水=4.2×103J/（kg•℃）]（4）若加热效率为90%，需要加热多长时间？2．如图所示，电热水壶有加热和保温两种状态（由机内温控开关S1自动控制），其铭牌技术参数如表中所示．水壶加满初温为20℃的水，加热时电热水壶的效率是80%（此时为一个标准大气压）求：（1）开关S、S1均闭合时，热水壶处于哪种工作状态？（2）计算电热水壶烧开这壶加热的时间？（3）R2的阻值为多少？3．如图所示为一款有高温、低温两档的蒸汽电熨斗电路原理图，R1、R2为电热丝，其中R2=242Ω．工作时，水升温并汽化成水蒸气，从而熨烫衣服．（1）分析电路图，在时，电熨斗处于高温挡．（2）电熨斗处于低温挡时，正常工作功率为100W，求：R1的电阻是多大？（3）将该款电熨斗进行改造，使其正常工作时高温挡功率为1000W．要求只改变其中一个电热丝的阻值，请你通过分析和计算，求出该电热丝改变后的阻值应为多少？4．（10分）乐乐家有款电热水器，说明书上有工作原理电路图（如图甲），有“加热”和“保温”两档，正常工作时电路的总功率分别为1100W和11W．试求：（1）当处于“加热”档工作时，双掷开关S应置于（选填“1”、“2”或“中间”）．（2）若不计电阻随温度的变化，忽略A、B指示灯电阻的影响，R1、R2阻值各为多大？（3）乐乐看到自家电能表如图乙所示（1200imp/kW•h是脉冲系数，表示消耗1kW•h电能，脉冲信号灯闪变1200次）．乐乐关闭家中其他电器，单独让电热水器工作，发现2min电能表信号灯闪变42次．求热水器实际功率．类型三（复合型）1．如图是小林家里电热水器的工作原理图，两根加热管电阻相同．电热水器功率有高、中、低三档．当S1断开，S2接b时，其功率为低档，大小为1000W．（1）当S1闭合，S2断开时，是什么档位？此时电路消耗的功率为多少？（2）当S1闭合，S2接a时，是什么档位？此时电路消耗的功率为多少？（3）小林选用某功率档加热水箱里的50L水，水温升高40℃用了40min，求此过程电热水器的效率．（水的比热容c=4.2×103J/（kg•℃）2．小明家买了一台电烤箱，有低、中、高三个档位的发热功率，如图是其内部简化电路图，开关S1可分别与触点a、b接触，已知：R1=48.4Ω R 2=96.8Ω电源电压220V保持不变．求：（1）当开关S1置于a端，S2闭合时电烤箱处于档位；当开关S1置于b端S2断开，电烤箱处于档位（填“高”、“中”“低”）（2）电烤箱在中档位工作时，消耗电功率是多少？（3）电烤箱在高档位工作时，对食物加热6min消耗的电能为多少？类型四（双刀联动型）1．图甲是某款电热水龙头．即开即热、冷热兼用．图乙是它的原理电路．R1、R2为电热丝，通过旋转手柄带动开关S接通对应的电路，从而实现冷水、温水、热水之间切换．有关参数如下表．不考虑温度对电阻丝的影响，（已知ρ水=1.0kg/L）请回答下列问题：（1）开关置于1﹣2触点时，水龙头放出的水是（选填“冷”、“温”或“热”）水．此时电路中的电流时多少？（2）水龙头放热水时，正常工作60s，消耗的电能是多少？若电热丝产生的热量全部被水吸收，则放出的热水温度多少度？（已知冷水的温度是20℃）（3）R2的电阻是多大？2．如图甲是一种恒温调奶器，可以自动调试好加水的奶粉，然后加热到最适合宝宝饮用的温度40℃，还可以自动保温，特别适合夜间使用．图乙是机器的参数表及电路简图（R1、R2为电热丝，S为双触点自动开关，接“1”挡时不工作）．求：（1）开关接（选填“2”或“3”）挡调奶器处于保温状态；（2）电阻R2的阻值；（3）若把200g调好的奶粉从20℃加热到40℃所用时间为32s，则调好的奶粉的比热容是多少（已知调奶器的效率为90%）？3．如图为小明同学家安装的“电热水龙头”及其加热电路原理图，该水龙头的相关参数如表（1）旋钮开关置于档位2时，水龙头放出的水是（选填“冷”、“温”或“热”）水，此时，水龙头的工作电流是多大？（2）以最大出水量放热水时，水龙头能将水温提高18℃，该水龙头的电热效率是多少？（c水=4.2×103J/kg•℃）类型六（含电动机型）1．电吹风是现代家庭的常用电器．如图所示是电吹风的电路原理图，R是电热丝，M是带动风扇转动的电动机，某电吹风的主要技术参数如表所示：（1）当只闭合S1时，电吹风正常工作1min消耗的电能是多少J？（2）当同时闭合S1、S2时，电吹风正常工作，通过R的电流为多大？（保留一位小数）（3）当电吹风正常工作并且吹热风时，1min内电流通过R产生的热量是多少J？2．用电取暖是近几年新兴起的一种家庭供暖方式，它依靠电热管产生热量，并由电动机将热空气送入房间，如图所示是某电取暖装置的电路图及相关参数．（1）电动机正常工作时的电流是多少？（计算结果保留两位小数）（2）电热管正常工作时的电阻是多少？（3）若仍采用水暖系统供热并忽略暖气片吸收的热量，暖气片进水管的水温是60℃，出水管的水温是40℃，那么电热管R正常工作35min所产生的热量需要由多少暖气水来提供？[已知暖气水的比热容c暖气水=4.2×103J/（kg•℃）]．38．（7分）小明和妈妈一起去商场选购了“亚米牌”全自动豆浆机，回到家，他马上阅读了说明书，了解了豆浆机的主要结构（如图甲），并观察了豆浆机名牌（如图乙），电路原理图可等效成图丙．如表是豆浆机正常工作做一次豆浆的过程中电热管和电动机工作时间与对应的工作状态．请你帮小明解决下列问题：（1）豆浆机正常工作时电热丝电阻是多少？（2）豆浆机正常工作做一次豆浆，电动机消耗电能是多少？（3）小明家的电压有时不稳定，为了知道某次豆浆机工作时的实际加热功率，于是将家里的其它用电器都关闭，观察到豆浆机的电热丝工作时，家里标有“2000r/kW•h”字样的电能表转盘在3min内转了50转，则豆浆机的实际加热功率是多少？类型七（含电能表）1．晓彤和小雪想了解家中的电水壶的相关内容，在说明书中看到电水壶的物理参数如表所示，利用如图所示的电子式电能表进行实验．（1）将一壶水40℃的水加热至沸腾（1标准大气压），水吸收的热量是多少？烧开这壶水最少需要多长时间？（2）根据电能表的铭牌，你认为该电水壶将水烧开，电能表最少应该闪动多少次？（3）晓彤和小雪配合实验，发现实际烧开这壶水所用时间及电能表的闪动次数都比计算结果多．你认为主要原因是什么？2．如图所示是小鑫家的一台旧电水壶，其铭牌上的额定功率模糊不清，他为了测定该电水壶的额定功率，进行了如下实验：①关掉家里所有用电器；②将该水壶装满水；③把该水壶接入家庭电路中；④测得壶中水从10℃上升到30℃所用的时间是l00s，同时观察到家中电能表（如图3所示）耗电指示灯闪烁了160imp．请根据相关信息解答下列问题．【已知水的比热容为4.2×103J/（kg•℃）】（1）电水壶的发热功率为多少？（2）电水壶的额定功率为多少？（3）简要回答提高电水壶发热功率的一种方法．类型八（综合）28．（13分）A、B两灯分别标有“6V 6W”、“6V 3W”字样，通过A、B两灯中的电流随其两端电压变化的关系图象如图所示．求：（1）将A、B两灯并联接在6V电源两端，在1min内A灯消耗的电能．（2）将A、B两灯串联接在某电源两端，使B灯恰好正常发光，此时A灯的电阻．37．（9分）如图甲所示，电源电压恒为12V，R0为定值电阻．将滑动变阻器的滑片从a端滑到b端的过程中，电压表示数U与电流表示数I间的关系图象如图乙所示．求：（1）滑到变阻器R的最大阻值；（2）R0的阻值；（3）图乙中x的值；（4）当滑片滑到滑动变阻器的中点时，电阻R0消耗的功率．。

电热专业试题题库答案及解析一、选择题1. 电热元件的工作原理是什么？A. 电阻发热B. 磁感应发热C. 光热转换D. 声波发热答案：A解析：电热元件的工作原理主要是通过电阻发热，即电流通过电阻时产生热量。

2. 电热元件的分类有哪些？A. 金属电热元件B. 陶瓷电热元件C. 石英电热元件D. 所有以上答案：D解析：电热元件根据材质可分为金属电热元件、陶瓷电热元件和石英电热元件等。

3. 电热元件的功率计算公式是什么？A. P = V^2 / RB. P = I^2 * RC. P = V * ID. P = R / I答案：B解析：电热元件的功率计算公式为P = I^2 * R，其中P是功率，I 是电流，R是电阻。

二、填空题1. 电热元件的电阻值随温度的升高而________。

答案：增大解析：电阻值随温度的升高而增大，这是大多数金属电热元件的特性。

2. 电热元件的使用寿命与________有关。

答案：电阻材料解析：电热元件的使用寿命与其使用的电阻材料有关，不同的电阻材料有不同的耐温性能和稳定性。

三、简答题1. 简述电热元件在工业应用中的作用。

答案：电热元件在工业应用中主要起到加热作用，可用于各种加热设备和系统中，如烘干机、烤箱、加热器等，是工业生产中不可或缺的组成部分。

2. 电热元件的维护和保养需要注意哪些方面？答案：电热元件的维护和保养需要注意以下几个方面：定期检查电阻值，确保其在正常范围内；避免长时间在高温下工作，以免加速元件老化；及时清理积尘和污垢，保持元件清洁；避免机械损伤，延长使用寿命。

四、计算题1. 假设一个电热元件的电阻为10欧姆，通过它的电流为5安培，求其功率。

答案：P = I^2 * R = 5^2 * 10 = 250瓦特解析：根据电热元件功率计算公式P = I^2 * R，代入已知电流和电阻值，计算得到功率为250瓦特。

五、论述题1. 论述电热元件在现代生活中的重要性及其发展趋势。

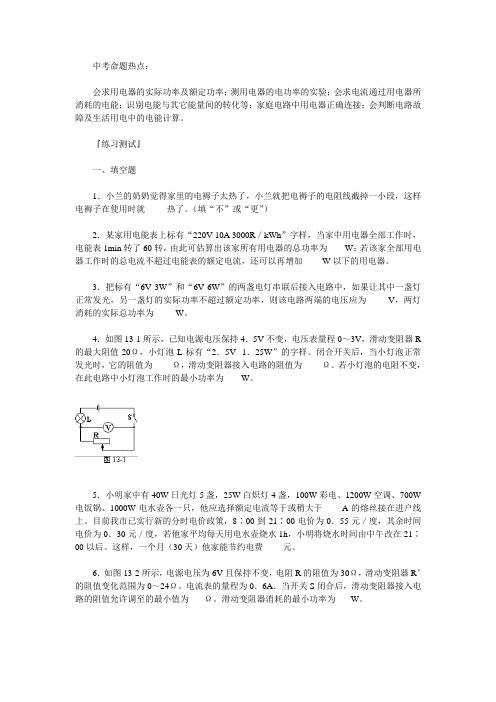

中考命题热点：会求用电器的实际功率及额定功率；测用电器的电功率的实验；会求电流通过用电器所消耗的电能；识别电能与其它能量间的转化等；家庭电路中用电器正确连接；会判断电路故障及生活用电中的电能计算。

『练习测试』一、填空题1．小兰的奶奶觉得家里的电褥子太热了，小兰就把电褥子的电阻线截掉一小段，这样电褥子在使用时就热了。

（填“不”或“更”）2．某家用电能表上标有“220V 10A 3000R／kWh”字样，当家中用电器全部工作时，电能表1min转了60转，由此可估算出该家所有用电器的总功率为W；若该家全部用电器工作时的总电流不超过电能表的额定电流，还可以再增加W以下的用电器。

3．把标有“6V 3W”和“6V 6W”的两盏电灯串联后接入电路中，如果让其中一盏灯正常发光，另一盏灯的实际功率不超过额定功率，则该电路两端的电压应为 V，两灯消耗的实际总功率为W。

4．如图13-1所示，已知电源电压保持4．5V不变，电压表量程0～3V，滑动变阻器R 的最大阻值20Ω，小灯泡L标有“2．5V 1．25W”的字样。

闭合开关后，当小灯泡正常发光时，它的阻值为Ω，滑动变阻器接入电路的阻值为Ω。

若小灯泡的电阻不变，在此电路中小灯泡工作时的最小功率为W。

5．小明家中有40W日光灯5盏，25W白炽灯4盏，100W彩电、1200W空调、700W 电饭锅、1000W电水壶各一只，他应选择额定电流等于或稍大于A的熔丝接在进户线上。

目前我市已实行新的分时电价政策，8∶00到21∶00电价为0．55元／度，其余时间电价为0．30元／度，若他家平均每天用电水壶烧水1h，小明将烧水时间由中午改在21∶00以后。

这样，一个月（30天）他家能节约电费元。

6．如图13-2所示，电源电压为6V且保持不变，电阻R的阻值为30Ω，滑动变阻器R’的阻值变化范围为0～24Ω。

电流表的量程为0．6A．当开关S闭合后，滑动变阻器接入电路的阻值允许调至的最小值为Ω。

电功和电热月考试卷答案一、选择题（每题2分，共20分）1. 关于电功和电热，以下说法正确的是（）。

A. 电功和电热是同一个概念B. 电功是电能转化为其他形式能的过程，电热是电能转化为热能的过程C. 电功和电热没有区别D. 电功是电能转化为热能的过程，电热是电能转化为其他形式能的过程答案：B2. 电功的单位是（）。

A. 焦耳B. 瓦特C. 伏特答案：A3. 电热的单位是（）。

A. 焦耳B. 瓦特C. 伏特D. 安培答案：A4. 电功和电热的关系可以用以下公式表示（）。

A. W = UItB. W = I^2RtC. W = U^2/R * tD. W = P * t5. 电热的计算公式是（）。

A. Q = UItB. Q = I^2RtC. Q = U^2/R * tD. Q = P * t答案：B6. 电功的计算公式是（）。

A. Q = UItB. Q = I^2RtC. U^2/R * tD. W = P * t答案：D7. 电功和电热的计算公式中，以下哪个物理量是相同的（）。

B. 电流IC. 时间tD. 电阻R答案：C8. 电功和电热的计算公式中，以下哪个物理量是不同的（）。

A. 电压UB. 电流IC. 时间tD. 电阻R答案：D9. 电功和电热的计算公式中，以下哪个物理量是相同的（）。

A. 电压UB. 电流IC. 时间tD. 电阻R答案：B10. 电功和电热的计算公式中，以下哪个物理量是相同的（）。

A. 电压UB. 电流IC. 时间tD. 电阻R答案：A二、填空题（每题2分，共20分）1. 电功和电热是两个不同的概念，电功是电能转化为________的过程，电热是电能转化为________的过程。

答案：其他形式能；热能2. 电功的单位是________，电热的单位也是________。

答案：焦耳；焦耳3. 电功的计算公式是________，电热的计算公式是________。

答案：W = P * t；Q = I^2Rt4. 在电功和电热的计算公式中，相同的物理量有________、________和________。

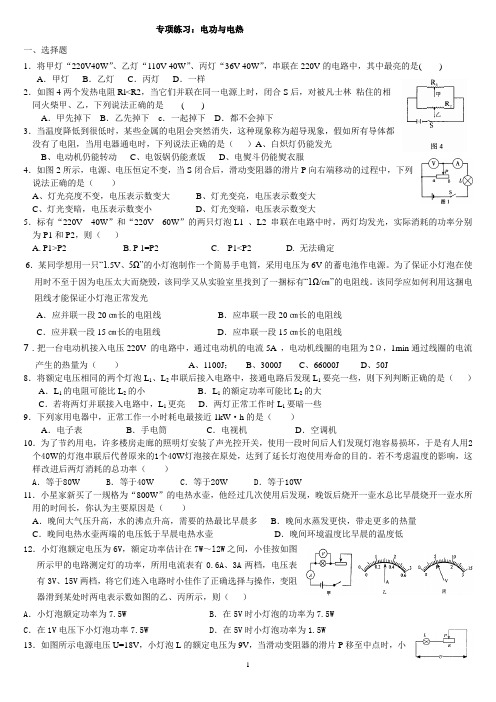

一、选择题1．将甲灯“220V40W”、乙灯“110V 40W”、丙灯“36V 40W”，串联在220V的电路中，其中最亮的是( ) A．甲灯B．乙灯C．丙灯D．一样2．如图4两个发热电阻Rl<R2，当它们并联在同一电源上时，闭合S后，对被凡士林粘住的相同火柴甲、乙，下列说法正确的是( )A．甲先掉下B．乙先掉下c．一起掉下D．都不会掉下3．当温度降低到很低时，某些金属的电阻会突然消失，这种现象称为超导现象，假如所有导体都没有了电阻，当用电器通电时，下列说法正确的是（）A、白炽灯仍能发光B、电动机仍能转动C、电饭锅仍能煮饭D、电熨斗仍能熨衣服4．如图2所示，电源、电压恒定不变，当S闭合后，滑动变阻器的滑片P向右端移动的过程中，下列说法正确的是（）A、灯光亮度不变，电压表示数变大B、灯光变亮，电压表示数变大C、灯光变暗，电压表示数变小D、灯光变暗，电压表示数变大5．标有“220V 40W”和“220V 60W”的两只灯泡L1 、L2 串联在电路中时，两灯均发光，实际消耗的功率分别为P1和P2，则（）A. P1>P2B. P 1=P2C. P1<P2D. 无法确定6．某同学想用一只“1.5V、5Ω”的小灯泡制作一个简易手电筒，采用电压为6V的蓄电池作电源。

为了保证小灯泡在使用时不至于因为电压太大而烧毁，该同学又从实验室里找到了一捆标有“1Ω/㎝”的电阻线。

该同学应如何利用这捆电阻线才能保证小灯泡正常发光A．应并联一段20㎝长的电阻线B．应串联一段20㎝长的电阻线C．应并联一段15㎝长的电阻线D．应串联一段15㎝长的电阻线7．把一台电动机接入电压220V 的电路中，通过电动机的电流5A ，电动机线圈的电阻为2Ω，1min通过线圈的电流产生的热量为（）A、1100J；B、3000J C、66000J D、50J8．将额定电压相同的两个灯泡L1、L2串联后接入电路中，接通电路后发现L1要亮一些，则下列判断正确的是（）A．L1的电阻可能比L2的小B．L1的额定功率可能比L2的大C．若将两灯并联接入电路中，L1更亮D．两灯正常工作时L1要暗一些9．下列家用电器中，正常工作一小时耗电最接近1kW·h的是（）A．电子表B．手电筒C．电视机D．空调机10．为了节约用电，许多楼房走廊的照明灯安装了声光控开关，使用一段时间后人们发现灯泡容易损坏，于是有人用2 个40W的灯泡串联后代替原来的1个40W灯泡接在原处，达到了延长灯泡使用寿命的目的。

初三物理电功和电热试题1.家用插线板上的指示灯在开关闭合时会发光，插孔也能正常通电；如果指示灯损坏，开关闭时插孔也能正常通电。

根据上述现象，在图乙中画出插线板中开关、指示灯、插座和电源线的连接方式。

【答案】图略【解析】插线板上的指示灯在开关闭合时会发光，插孔正常通电，说明开关同时控制灯泡和插座；当指示灯损坏时，开关闭合时插孔也能正常通电，说明灯泡和插座之间是并联的；因此开关串联在干路中，控制指示灯和插孔。

2.家里某用电器发生短路，保险丝立即熔断，用下列方法进行检测，如图所示，断开所有用电器的开关，用一个普通的白炽灯L作为“校验灯”，与熔断的保险丝并联，然后只闭合S、S1，若L正常发光，说明L1____；只闭合S、S2，若L发出暗红色的光（发光不正常），说明L2___。

（选填“正常”、“短路”或“断路”）。

生活中要注意用电安全，通常人体安全电压不高于______V。

【答案】短路正常 36【解析】家用电器工作电压为220V，将一个普通的白炽灯L与那个熔断的熔丝并联，如图所示闭合闸刀开关，然后逐个合上各用电器的开关，若发现校验灯发出暗红色的光（发光不正常），此校验灯电压应小于220V，则此时应该是检验灯泡与另一电阻（如另一灯泡）串联接在火线与零线之间，故该支路没有短路，故正常；当检验灯泡正常发光时，该灯泡两端的电压应为220V，则此时一定是灯泡L1发生了短路；经验表明，对于人体的安全电压是不高于36V的电压。

3.家庭电路中有时会出现这样的现象：原来各用电器都在正常工作，当把手机充电器的插头插入插座时，家里所有的用电器都停止了工作，其原因可能是（）A 这个插座的火线和零线原来就相接触形成了短路B 插头与这个插座接触不良形成了断路C 插头插入这个插座时，导致火线和零线相接触形成了短路D 同时工作的的用电器过多，导致干路电流过大，保险开关跳闸【答案】C【解析】若是插座处原来有短路，则在没有插入手机充电器之前，电路就已经出现了短路，室内用电器不会正常工作，所以选项A不正确；若是用电器的插头与插座断路状态，则用电器不工作，不会影响室内其它用电器，所以选项B不正确；若是插头插入这个插座时，导致火线和零线相接触形成了短路，室内所有的用电器全部停止了工作，若不及时断电会发生火灾，所以选项C正确；手机充电器的功率很小，使用后不会导致干路中总电流过大、保险开关跳闸，所以选项D不正确，故选C。

九年级物理专题-电功和电热经典习题（含答案）【例题选讲】例1、灯泡L1和L2串联在电路中，L1的电阻比L2大，在相等的时间里，电流做的（）A、L1灯做的功多B、L2灯做的功多C、两灯一样多D、无法确定解：两灯串联，通过两灯的电流相同，时间也相等，由W=UIt和U=IR得W=I2Rt可知电功与电阻成正比，而L1的电阻大于L2的电阻，所以电流通过L1做功多，本题应选A。

例2、把“12V、8W”的电灯接到9V的电路中，它的实际功率为多大？解：例3、现有甲、乙、丙三盏灯，分别标有“220V、40W”、“110V、40W”、“36V、40W”的字样，它们均在额定电压下工作，比较它们的亮度，哪一盏灯最亮。

答：三盏灯的亮度完全相同，因为它们均在额定电压下工作，所以它们的实际功率也就是它们的额定功率均为40W。

例4、一台“220V、1000W”的电炉，想把它改装后接到110伏的电源上，但功率保持不变，以下哪个措施是正确的（）A、将电炉丝截掉一半后接入电路B、将电炉丝截掉四分之三接入电路C、将电炉丝分成等长的两段，然后并联接入电路D、将电炉丝截掉四分之一后接入电路解：根据题意要求时，P实=P额。

由可知要满足题设条件，只有改变电阻R，才能满足要求。

由若，P实才能等于P额。

所以是选择答案的首要依据，在上述四个答案中可发现（B）（C）均满足条件，究竟两个答案谁更合理呢？我们还应该考虑当U变化后，R也变时，I是否变化，对于一个能正常工作的电阻来说，它有一个额定电流，若实际电流超过它允许的额定电流，则它必将烧毁，所以接下来应判定（B）（C）中由实际电路中通过的电流大小。

对B：，而C选项每根电阻丝上的电流显然应排除B，而选择C。

例5、标有“6V、3W”的灯L1和标有“6V、1W”的灯L2串联后接在12伏的电源上，求灯L1的实际功率。

解：例6、今有“6V、6W”的电灯L1和“6V、1.5W”的电灯L2各式各一盏，把它们分别接到电压6伏的电源上，要求两灯具有同样的亮度，应在哪一盏灯的电路里串联一个电阻？阻值为多大？解：∵U=∴若L1、L2直接接入6伏电路上均能正常发光，即P1=6瓦，P2=1.5瓦。

U R R2 第十五章电功和电热一、 选择题1、下列那个单位不是电功的单位A 千瓦时B 瓦特秒C 伏2欧秒D 安2欧秒2、甲、乙两用电器，甲的功率比乙的大，则说明 （ ）A 甲做功一定比乙多B 甲做功用的时间一定比乙短C 甲做功比乙快D 甲做功用的时间一定比乙长3、 甲、乙两灯分别标有“220V 40W ”和“36V 40W ”，当它们正常发光时（ ）A 甲灯比乙灯亮，因为甲灯电压高B 乙灯比甲灯亮，因为甲灯电流大C 乙灯比甲灯亮，因为甲灯电阻小D 两灯亮度相同，因为两灯功率相等4、某电热器上标有“220V 1000W”字样，对于这个电热器有以下四句说法，错误的是 （ ）A 、接在家庭电路中，它能正常工作；B 、正常工作时每秒钟耗电1000W ；C 、正常工件时通过的电流约4.5安；D 、正常工作时它的电阻约49欧姆。
