雨水回用工程设计方案

过去我们在城市建设中，总是强调排水的重要性，然而在城市化迅速发展的今天，我国的水资源面临着严峻的形势.我们应该更新理念，将雨水作为一种资源去回收利用。

采用必要的雨水回收利用对于节约水资源是相当有益的。

在场地设计中，一方面考虑雨水回渗补充地下水,另一方面通过场地内的竖向设计,收集部分雨水，作为景观用水和绿化用水的补充。

具体来说，雨水除了可以作为街厕冲洗用水外，也可作为其它用水如空调冷却水、消防用水、洗车用水、花草浇灌、景观用水、道路清洗等均可使用，甚至可以经消毒处理后供居民饮用。

从长远看，雨水利用是发展循环经济和改善区域生态环境的有效手段之一。

利用雨水不但可以有效地减少雨洪、营造地表水文景观、改善小区周边环境，也有利于增强居民爱水和节水意识，而且还可以改善市内的局部热岛效应。

这样可以使经济效益实现最大化的目的，保持经济和社会效益的可持续发展。

摘要:在概述雨水回收与利用意义的基础上，指出了我国雨水利用的现状和存在的问题，阐明了绿色建筑对雨水利用的要求,探讨了绿色建筑中雨水利用的几个要点，最后分析了国内外关于雨水回用技术应用中的成功范例。

一、从雨水回收利用的现状看我国城市化存在的问题随着我国城市化进程的发展，制约城市可持续发展的干旱缺水、洪涝灾害和水环境恶化三大问题日益凸显，使得城市原先的水文循环路径发生改变，给城市水生态带来一系列影响，改变了原有城市水体自然循环路径，给城市带来一系列的问题。

如导致大部分城市的市区气温比郊区高出1℃~3℃，形成“热岛效应”，造成局部天气异常,并且这一现象有逐年增高的趋势。

城市的发展不可避免地造成了不透水地面面积的增加，地表雨水径流系数和径流量的提高,地下水入渗量的减少，使得地下水得不到充分涵养.还有部分城市为满足用水量需要而大量超采地下水，造成了地下水枯竭、地下水位不断下降和海水入侵等环境问题，有些地方甚至出现了地面塌陷和沉降等情况，雨水利用能减少地下水开采量，有效补充地下水，防止地下漏斗扩大和地面下沉.雨水利用减少了城市雨水的外排量，直接减少了雨水径流挟带的污染物数量，使得进入城市水体的面源污染大为减少，促进了城市水环境的改善。

雨水回收工程专项方案范文一、项目背景及目标在城市化进程中，由于城市建设导致土地面积的减少和景观绿化的不足，大部分雨水无法渗入土壤，导致城市内涝、河道淤积等问题。

雨水回收工程的目标是通过科学合理的设计和建设，采集、储存和再利用雨水，减轻城市雨水排放对环境的影响，提高城市的水资源利用效率，改善城市生态环境，实现可持续发展。

二、项目范围和措施1. 雨水收集系统设计为了高效地收集雨水并储存，需要设计合理的雨水收集系统。

可以利用建筑物屋顶、道路、广场等地面，通过设立雨水收集设施，包括雨水收集槽、管道、过滤设备等来收集雨水。

雨水收集系统应考虑雨水来源的特点，其中包括雨水的数量、水质特征和水质要求，并根据实际情况进行合理设计。

2. 雨水贮存设施建设雨水贮存设施可以选择地下贮存设施或地上贮存设施，一般采用设立雨水收集池、蓄水池或水箱等方式进行储存。

对于地下贮存设施，需要考虑地下水位和土壤渗透性等因素；对于地上贮存设施，需要考虑设施的美观性和空间利用效率。

为了确保储存设施的安全和稳定性，在设计和建设过程中需要严格遵守相关规范和安全标准。

3. 雨水处理技术应用针对收集到的雨水，需要对其进行处理，包括去除污染物、净化水质等。

常用的雨水处理技术包括过滤、沉淀、生物处理等。

需要根据雨水的水质特点和后续利用方式，采用合适的雨水处理技术，确保处理后的雨水符合国家相关标准与要求。

4. 雨水利用系统建设雨水回收工程主要目的是为了再利用雨水。

雨水再利用可以包括灌溉、给水、冲洗、工业用水等多种用途。

需要根据再利用目的和需求设计相应的利用系统，将处理过的雨水用于不同的领域。

合理地设计利用系统可以节约淡水资源，减轻城市供水压力，改善城市生态环境，提高土地利用率等。

三、项目实施与运营管理1. 项目实施雨水回收工程是一个综合性的项目，需要涉及到城市规划、建筑设计、设备制造、工程施工等多个领域。

因此在项目实施阶段，需要建立科学的项目管理机制，确保各方面协调配合。

第1篇一、项目背景随着城市化进程的加快，水资源短缺问题日益突出。

雨水作为一种重要的水资源，其利用率较低，浪费现象严重。

为了提高雨水利用率，减少水资源浪费，本项目拟在XX地区建设一套雨水回收系统。

本方案旨在为雨水回收系统的施工提供详细的指导和依据。

二、项目目标1. 提高雨水利用率，减少水资源浪费。

2. 降低城市排水压力，减轻污水处理负担。

3. 提高城市生态环境质量。

4. 为雨水回收系统提供可靠的技术保障。

三、施工范围1. 雨水收集区域：包括屋顶、道路、绿地等。

2. 雨水收集设施：雨水斗、雨水管道、调节池、过滤设施等。

3. 雨水处理设施：沉淀池、过滤池、消毒设施等。

4. 雨水利用设施：灌溉系统、绿化用水系统、景观用水系统等。

四、施工方案1. 施工准备（1）组织机构：成立雨水回收系统施工领导小组，负责项目的组织、协调和监督。

（2）人员配备：根据项目需求，配备项目经理、施工队长、技术员、质检员、安全员等。

（3）材料设备：采购雨水斗、雨水管道、调节池、过滤设施、沉淀池、过滤池、消毒设施、灌溉系统、绿化用水系统、景观用水系统等材料设备。

（4）施工图纸：根据设计图纸，编制施工图纸和技术规范。

2. 施工流程（1）雨水收集区域施工1）屋顶收集：在屋顶设置雨水斗，连接雨水管道，将屋顶雨水收集至调节池。

2）道路收集：在道路两侧设置雨水斗，连接雨水管道，将道路雨水收集至调节池。

3）绿地收集：在绿地设置雨水斗，连接雨水管道，将绿地雨水收集至调节池。

（2）雨水收集设施施工1）雨水斗安装：按照设计要求，将雨水斗安装在相应位置，确保安装牢固、密封良好。

2）雨水管道安装：按照设计要求，将雨水管道连接至雨水斗，确保管道安装平整、无破损。

3）调节池施工：按照设计要求，进行调节池的基础施工、墙体施工、池顶施工等。

4）过滤设施施工：按照设计要求，进行过滤设施的基础施工、墙体施工、池顶施工等。

（3）雨水处理设施施工1）沉淀池施工：按照设计要求，进行沉淀池的基础施工、墙体施工、池顶施工等。

雨水回收设计【篇一：雨水回收利用方案】雨水处理利用工程设计方案目录前言 (1)一、设计依据及原则 (2)1.1 设计依据 (2)1.2 设计原则 (2)二、雨水利用系统分析 (2)2.1 项目概况 (2)2.2 水量平衡分析 (2)2.3 系统处理能力分析 (3)2.4 系统工艺流程 (3)三、雨水弃流系统 (3)四、雨水处理站 (4)4.1 雨水处理站设计 (4)4.2 雨水蓄水池 (4)4.3 清水池 (4)五、雨水净化处理 (4)5.1 雨水水质 (4)5.2 回用水质 (5)5.3 处理工艺 (6)5.3.1 混凝 (7)5.3.2 过滤 (8)5.3.3 消毒 (8)六、主要构筑物及设备明细 (9)6.1 构筑物列表 (9)6.2 主要设备表 (9)6.3 运行成本分析 (10)6.4 人员培训及售后服务 (10)一、设计依据及原则1.1 设计依据? 《建筑与小区雨水利用工程技术规范》(gb50400-2006)； ? 《雨水利用工程技术规范》(dgj32/tj113-2001)；? 《室外给水设计规范》（gb50013-2006）；? 《室外排水设计规范》(gb50014-2006)；（2014年版）? 《建筑给水排水设计规范》(gb50015-2003(2009年版) )； ? 主设计单位提供的参数和图纸等资料。

1.2 设计原则1.安全性：结合工程实际情况，对弃流系统进行合理的高程设计，避免暴雨倒灌，保证雨水收集、处理系统的安全运行。

2.经济性：合理进行雨水弃流和处理的工艺设计，减少初投资和运行费用；智能控制，提高雨水利用率，最大限度的体现雨水利用的经济性。

3.可靠性：选择稳定可靠的工艺，保证处理后水质达标，实现用水的安全、可靠。

4.简便性：雨水弃流、处理处理设施应能自动运行，操作、维护简便，以减少劳动强度。

二、雨水利用系统分析2.1 项目概况雨水处理利用工程主要收集屋面雨水及路面雨水，前期雨水做弃流处理，后期雨水收集，雨水经处理后主要回用于绿化灌溉及道路清洗。

雨水弃流井【篇一：雨水处理方案】雨水处理回用系统技术方案雨水处理回用方案设计水是生命的起源、是人类生存和社会发展不可或缺物质基础。

但随着人口的增长和工业的不断发展，一方面，人们对水的需求量日益加大，另一方面人类的生活和生产活动对水资源的破坏程度越来越严重，由此造成了水资源短缺的局面不断加剧。

由于我国水资源的时空分布不均，在水资源保有量相对较大的南方省区同样面临缺水的威胁。

雨水作为一种宝贵的水资源,已得到全世界各国的认可。

收集利用的雨水在一定范围内可代替自来水,以缓解城市水资源的短缺,同时能在一定程度上减轻城市污水管网的负荷。

而屋面雨水污染程度较轻,处理成本低,更应该是我们收集利用的主要对象。

雨水的利用分间接和直接两种。

间接利用是采用多种雨水渗透设施，将雨水回灌地下，以补充地下水资源；直接利用是将雨水进行收集、贮存和净化后，水质达到《建筑与小区雨水利用工程技术规范(gb50400-2006)》，然后直接用于冲洗路面、绿化、洗车、冲厕等。

1初期雨水的弃流与弃流装置初期雨水中的污染物含量较高,随着径流的持续,雨水流经的物体表面被不断冲洗，污染物含量逐渐减小到相对稳定的程度。

所以，直接弃流初期雨水已成为减少收集的雨水中污染物的一个有效途径。

在雨水利用工程中,将弃流作为整个雨水收集处理工艺的预处理,为雨水的贮存和后续处理提供水质相对稳定的水源,同时，也避免收集和处理单场降雨量产生很小径流的雨水。

1.1初期雨水水质由于降水淋洗了大气污染物(主要为ss、cod、硫化物、氮氧化物等)和集水面积累的大气沉积物以及屋面材料产生的污染物,致使初期雨水污染程度较高。

初期雨水中所含的主要污染物有cod、ss，还有极少量的铅、磷和氮。

同时雨水可生化性差，bod/cod通常只有0.1~0.15。

经初期雨水弃流后的雨水水质则较为稳定，如cod为80~120mg/l，ss为20~40mg/l，色度为10~40。

对于屋面初期雨水的弃流量，可根据试验测定或按2~3mm降水量进行计算；对于路面雨水可按3~5mm降水量进行计算。

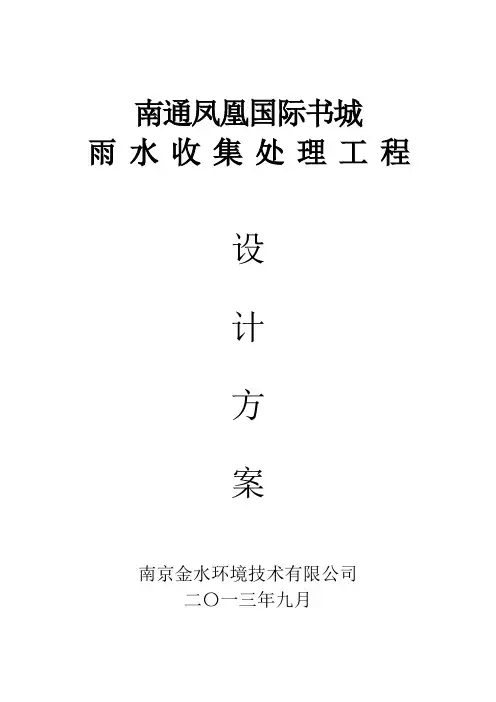

南通凤凰国际书城雨水收集处理工程设计方案南京金水环境技术有限公司二〇一三年九月雨水收集处理工程方案一、概况我国是一个水资源相对贫乏、时空分布又极不均匀的国家。

水资源年内年际变化大，降水及径流的年内分配集中在夏季的几个月中；连丰、连枯年份交替出现，造成一些地区干旱灾害出现频繁和水资源供需矛盾突出等问题。

雨水的收集和利用正好可以合理地缓解这两大矛盾，不仅可节约水源，还可减轻城市排水设施的负担。

南京金水环境技术有限公司受建设单位的委托，提供本雨水收集方案。

二、设计范围：1、处理单元参数的确定。

2、装置区内的所有工艺管道及线路。

3、投资概算。

三、设计参数1、水质性质：地面降水2、水质水量确定：经我公司多年的经验，结合项目的实际情况，设计了该雨水收集装置，设计收集雨水量30m³，满足1-2小时的灌溉要求。

四、工艺流程雨水→截污挂篮→弃流装置→自动过滤器→充氧蓄水池↓泵回用系统五、主要处理单元参数1、截污挂篮在处理装置的最前端设置雨水截污挂篮，该挂篮为PE成品材料制作而成，内置不锈钢过滤网和无纺布制作而成的提篮，同时有网径2mm 的内置过滤网可以拦截较大垃圾和树叶。

提篮设有提手，可以在地面方便地将篮子中的沉淀沙粒和过滤产生的垃圾清理出去，有效保护后期装置的正常工作。

特点：（1）清理方便，可以使沉淀物和格栅拦截物都落进提篮内；（2）配有2mm不锈钢过滤网，过滤掉大部分污染物；（3）PE成品注塑成型，可以直接埋地，无需砌井；（4）维护周期长，一般只需半年或者一年左右拆开清洗一次即可；（5）内部材质采用高品质不锈钢，使用寿命更长。

2、雨水弃流装置初期降雨时，前2-5min的雨水一般污染较严重，流量也比较小。

在流经初期弃流过滤装置时，因重力的作用，雨水将首先通过低位敞口的排污管排放掉。

在雨量增大后，打在挡板上的压力增大，位于排污管上端的浮球在水流压力的作用下将排污管关闭，桶中液位升高，雨水通过水平的过滤网进行过滤后流向出水口，进行收集。

雨水回用计算【篇一：雨水处理回用设计方案】杭州万科良渚白鹭郡南二期b块雨水处理回用工程初步方案上海中房建筑设计有限公司二〇一二年十二月1 工程概况杭州万科良渚白鹭郡南二期b块项目拟采用屋面雨水作为回用水水源，收集范围为小区5#-25#房的屋面雨水。

屋面雨水经雨水弃流井、储水池、雨水过滤系统等处理后，供小区绿化浇灌及道路浇洒之用。

表1 主要经济技术指标本单位受业主委托，提供雨水方案设计，以供各方决策参考。

2 设计水量、水质2.1 绿化用水量绿化面积为20216 ㎡本项目绿化浇洒日用水量=20216x0.002=40.4 m32.2 道路浇洒用水量道路面积为26297 ㎡本项目绿化浇洒日用水量=26297x0.002=52.6 m32.3 雨水收集利用的总体规划及计算数据根据《建筑与小区雨水利用工程技术规范》的规定：雨水储存设施的有效储存容积不宜小于集水面重现期1—2 年的日雨水设计径流总量扣除设计初期径流弃流量。

本方案取设计重现期为1 年。

统计浙江省52 年降雨数据得杭州市年均降雨量1431.1mm，年均降雨次数为150 次。

根据设计日可用降雨量计算储水池容积按照1 年一遇的降雨重现期计算，根据《民用建筑节水设计标准》gb50555-2010计算年雨水下垫面可收集雨水量为：wya=（0.6~0.7）?10?cha f式中：hawya——年雨水收集量，m3；——常年降雨厚度， 1431.1mm；f ——汇水面积，h㎡：0.6-0.7 ——除去不能形成径流的降雨、弃流雨水等外的可回用系数。

项目区域内屋顶年降雨共收集雨水量为wyawya：生活用水节水用水量见附表一：年收集雨水量14329.6m3123554.3?10%=12355.4m3年均降雨次数150次，每次可收集雨水平均量为95.5 m3，根据《建筑与小区雨水利用工程技术规范》gb50400-2006要求“雨水可回用水量宜按雨水收集水量的90%-95%计”，则可用水量按95%计，可得可用每次降雨雨水量为90.7 m3最高日降雨厚度189.3mm：wy=10?chy f=10?0.9?189.3?1.58936?2707.79m3雨水回用系统日用水量=52.6+40.4=93m30.4wy ,所以雨水集水池容积=3?93=279m3。

杭州万科良渚白鹭郡南二期B 块雨水处理回用工程初步方案上海中房建筑设计有限公司二〇一二年十二月1 工程概况杭州万科良渚白鹭郡南二期B 块项目拟采用屋面雨水作为回用水水源，收集范围为小区5#-25# 房的屋面雨水。

屋面雨水经雨水弃流井、储水池、雨水过滤系统等处理后，供小区绿化浇灌及道路浇洒之用。

主要经济技术指标表2 设计水量、水质2.1绿化用水量按照《建筑给水排水设计规范》（GB50015-2003）表3.1.4规定，绿化浇洒用水定额可按浇洒面积1.0~3.0L/（㎡·d）计算。

本设计取2.0L/（㎡·d）绿化面积为20216 ㎡本项目绿化浇洒日用水量=20216x0.002=40.4 m32.2 道路浇洒用水量按照《建筑给水排水设计规范》（GB50015-2003）表3.1.4规定，绿化浇洒用水定额可按浇洒面积1.0~3.0L/（㎡·d）计算。

本设计取2.0L/（㎡·d）道路面积为26297 ㎡本项目绿化浇洒日用水量=26297x0.002=52.6 m32.3雨水收集利用的总体规划及计算数据根据《建筑与小区雨水利用工程技术规范》的规定：雨水储存设施的有效储存容积不宜小于集水面重现期1—2 年的日雨水设计径流总量扣除设计初期径流弃流量。

本方案取设计重现期为1 年。

统计浙江省 52 年降雨数据得杭州市年均降雨量 1431.1mm ，年均降雨次数为 150 次。

根据设计日可用降雨量计算储水池容积按照 1 年一遇的降雨重现期计算，根据《民用建筑节水设计标准》 GB50555-2010 计算年雨水下垫面可收集雨水量为：W ya =(0.6~0.7) 10 c h a F式中：W ya—— 年雨水收集量， m 3；Ψ—— 雨量径流系数，根据《建筑与小区雨水利用工程技术规范》取0.9 ；＝0.7×10×0.9×1431.1×1.58936=14329.6m3年收集雨水量 14329.6 m 3 >123554.3 10%=12355.4m 3年均降雨次数 150 次，每次可收集雨水平均量为 95.5 m3，根据《建筑与小区 雨水利用工程技术规范》 GB50400-2006要求“雨水可回用水量宜按雨水收集水量的 90%-95%计”，则可用水量按 95%计，可得可用每次降雨雨水量为 90.7 m3最高日降雨厚度 189.3mm ：W y =10 c h y F=10 0.9 189.3 1.58936 2707.79m 3雨水回用系统日用水量 =52.6+40.4=93 m 3 <0.4 W y, 所以雨水集水池容积=3 93=279m 3 。
