检查井修复方案之砂浆喷涂修复系统

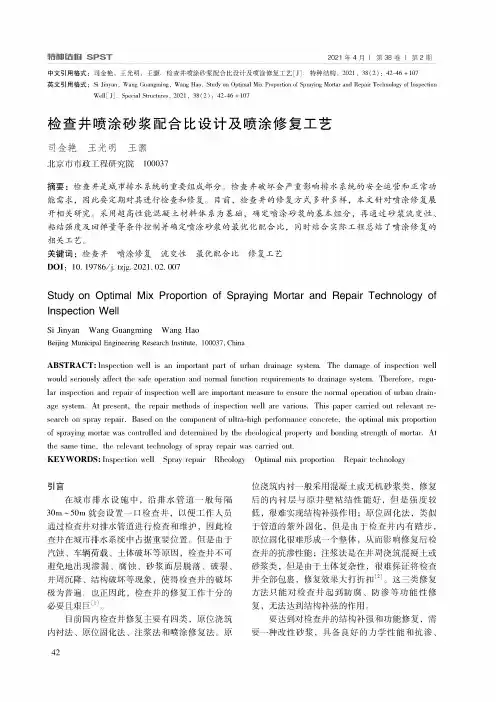

!"#$SPST2021年4月I第38卷I第2期中文引用格式：司金艳，王光明，王灏检查井喷涂砂浆配合合设计及喷涂修复工艺[J].特种结构，2021,38(2)：42-46+107英文弓丨用格式:Si Jinyan,Wang Guangming,Wang Hao.Study on Optimal Mix Proportion of Spraying Mortar and Repair Technology of inspection Well[J].Special Structures,2021,38(2)：42-46+107检查井喷涂砂浆配合比设计及喷涂修复工艺司金艳王光明王灏北京市市政工程研究院100037摘要：检查井是城市排水系统的重要组成部分。

检查井破坏会严重影响排水系统的安全运营和正常功能需求，因此要定期对其进行检查和修复。

目前，检查井的修复方式多种多样，本文针对喷涂修复展开相关研究。

采用超高性能混凝土材料体系为基础，确定喷涂砂浆的基本组分，再通过砂浆流变性、粘结强度及回弹量等条件控制并确定喷涂砂浆的最优化配合比，同时结合实际工程总结了喷涂修复的相关工艺。

关键词：检查井喷涂修复流变性最优配合比修复工艺DOI：10.19786/j.tzjg.2021.02.007Study on Optimal Mix Proportion of Spraying Mortar and Repair Technology of Inspection WellSi Jinyan Wang Guangming Wang HaoBeijing Municipal Engineering Research Institute,100037,ChinaABSTRACT:inspection well is an important part of urban drainage system.The damage of inspection well would seriously affect the safe operation and normal function requirements to drainage system.Therefore,regu­lar inspection and repair of inspection well are important measure to ensure the normal operation of urban drain­age system.At present,the repair methods of inspection well are various.This paper carried out relevant re­search on spray repair.Based on the component of ultra-high performance concrete,the optimal mix proportion of spraying mortar was controlled and determined by the rheological property and bonding strength of mortar.At the same time,the relevant technology of spray repair was carried out.KEYWORDS：inspection well Spray repair Rheology Optimal mix proportion Repair technology引言在城市排水设施中，沿排水管道一般每隔30m〜50m就会设置一口检查井，以便工作人员通过检查井对排水管道进行检查和维护，因此检查井在城市排水系统中占据重要位置。

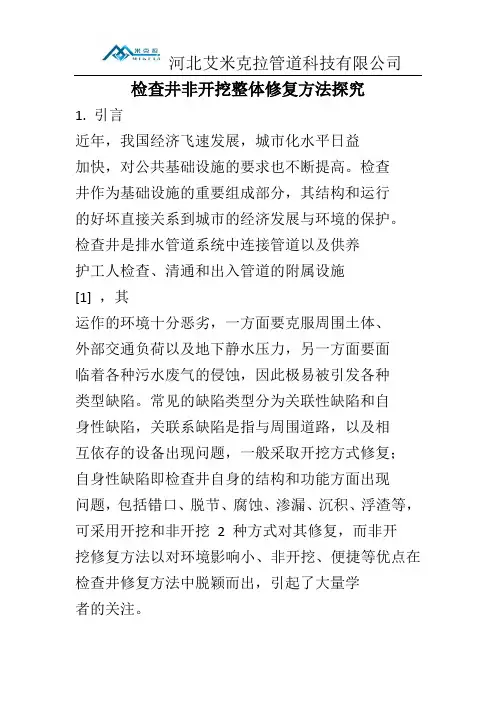

检查井非开挖整体修复方法探究1. 引言近年，我国经济飞速发展，城市化水平日益加快，对公共基础设施的要求也不断提高。

检查井作为基础设施的重要组成部分，其结构和运行的好坏直接关系到城市的经济发展与环境的保护。

检查井是排水管道系统中连接管道以及供养护工人检查、清通和出入管道的附属设施[1] ，其运作的环境十分恶劣，一方面要克服周围土体、外部交通负荷以及地下静水压力，另一方面要面临着各种污水废气的侵蚀，因此极易被引发各种类型缺陷。

常见的缺陷类型分为关联性缺陷和自身性缺陷，关联系缺陷是指与周围道路，以及相互依存的设备出现问题，一般采取开挖方式修复；自身性缺陷即检查井自身的结构和功能方面出现问题，包括错口、脱节、腐蚀、渗漏、沉积、浮渣等，可采用开挖和非开挖 2 种方式对其修复，而非开挖修复方法以对环境影响小、非开挖、便捷等优点在检查井修复方法中脱颖而出，引起了大量学者的关注。

检查井的非开挖工艺在欧美等国家被广泛应用，而在国内尚处于起步阶段, 没有统一的国家、地方、行业标准[2] 。

但是非开挖修复方法千差万别，在先前的学术研究中大多以理论分析为主，缺少与实践工程相结合，因此该研究通过现场工程试验，对四种非开挖修复工艺（紫外光固化法[3] 、检查井预制内衬法[4] 、离心喷涂法[5] 、玻璃纤维贴片加固法[6] ）进行综合性对比分析，为非开挖技术研究和排水管道修复提供参考。

2. 工艺方案2.1 紫外光固化修复工艺2.1.1 工艺简介紫外光固化修复材料是由含有光敏剂的聚酯、玻璃钢布以及其他数种树脂组合而成，在紫外光的照射下，通过光敏剂引发聚合反应，从而引起整个材料的固化，达到修复检查井的的目的。

2.1.2 工艺流程具体施工步骤：（1）井壁清洗：通过高压水车对检查井内壁先进行清洗；（2）注浆堵漏：井内渗漏区域进行聚氨酯堵漏处理，然后使用高温灯管进行内壁进行烘干，再通过打磨机对井壁进行打磨，确保井壁光滑整洁；（3）内衬材料的浸渍：先把玻璃纤维布等内衬材料裁剪出相对应的尺寸，再将搅拌均匀的光敏树脂与玻璃纤维布浸渍充分；（4）铺设内衬材料：先用丙酮除去井壁的油脂，干燥后将表面均匀抹一层粘结剂，然后将内衬材料粘贴于井壁，垫层的连接采用压边搭接，同一面层与上下相邻面层采用品字形铺设，确保面层连接紧密；（5）紫外光照射：用一定功率的紫外灯固化处理；（6）接口处切割：按照管径尺寸进行切割，注意切口平滑，再用毛毡等材料浸渍树脂塞入接口处的空隙内，防止接口处渗漏。

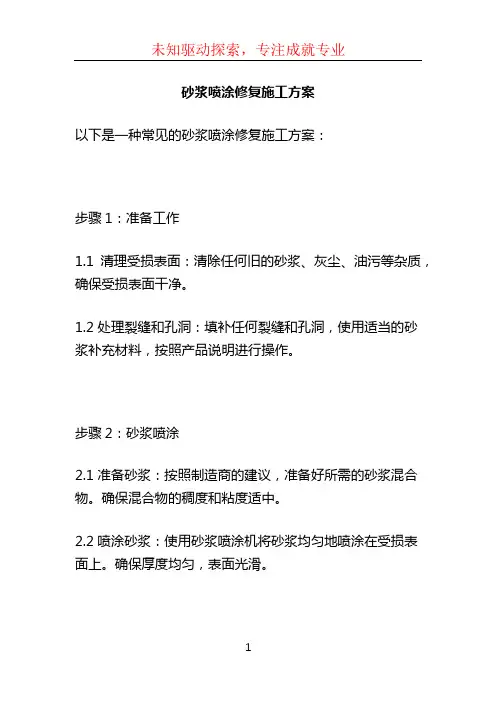

砂浆喷涂修复施工方案
以下是一种常见的砂浆喷涂修复施工方案：
步骤1：准备工作
1.1 清理受损表面：清除任何旧的砂浆、灰尘、油污等杂质，确保受损表面干净。

1.2 处理裂缝和孔洞：填补任何裂缝和孔洞，使用适当的砂浆补充材料，按照产品说明进行操作。

步骤2：砂浆喷涂
2.1 准备砂浆：按照制造商的建议，准备好所需的砂浆混合物。

确保混合物的稠度和粘度适中。

2.2 喷涂砂浆：使用砂浆喷涂机将砂浆均匀地喷涂在受损表面上。

确保厚度均匀，表面光滑。

步骤3：修整和抹平
3.1 修整表面：使用砂浆抹刀修整表面，确保表面平整、光滑，并与周围的墙面或地面无明显差异。

3.2 抹平表面：使用抹光刀或批板将砂浆表面抹平，确保表面平整，无明显边缘。

步骤4：养护
4.1 养护表面：根据产品说明，进行适当的养护。

通常，需要在施工后的几天内保持表面湿润，以确保砂浆的完全固
化和强度发展。

注意事项：
- 选择适当的砂浆材料和工具，以确保施工质量和修复效果。

- 在施工前，对受损区域进行充分的检查和评估，确保了解其原因并采取适当的措施。

- 在施工过程中，注意安全，佩戴适当的个人防护装备，如手套和口罩。

- 按照制造商的建议和产品说明进行操作，以确保施工质量和修复效果。

1引言近年来,各大城市针对城区老旧给水、排水管网进行了更新改造,为避免施工带来的影响,大部分采用非开挖管道修复更新技术。

其中排水管道复合喷涂修复法作为管道非开挖修复中的一个重要工法,在工程中得到了大量的应用。

2工程案例2.1工程概况江苏某市第Ⅲ防洪区水环境(含黑臭水体治理)项目,项目实施范围位于该市主城区,河网密布,素有“东方湿地之都”“百河之城”的美誉。

区块内污水管道总长约365km ,检查井约7770座。

修复存在问题的老旧管网总长约220km 。

已修复管道部分的附属检查井数量约为4550座,其中砖砌井约占80%。

超过30%的检查井井室存在缺陷,主要缺陷为:井壁无抹面,检查井砂浆面层腐蚀,少量检查井井室沉降、管口与检查井连接处渗漏、检查井井底脱空、附属设施损坏等情况。

具体表现为检查井表层无抹面、砂浆面层脱落、渗水、涌漏、破裂、井底井身结构脱落等情况。

2.2地层结构该区块内的检查井平均埋深约3.5~5m 。

根据地质勘察成果,地下3~6m 多为淤泥质粉质黏土层及砂质粉土层。

淤泥质粉质黏土层干强度及韧性低,土质不均匀,系高压缩性软土。

淤泥质粉质黏土含水率高,压缩性大,抗剪强度及承载力均低,且具有一定的流变与触变性,基坑开挖时极易产生坍塌或塑性挤出。

2.3施工工况1)管道多位于主、干道路两侧,紧挨绿化带及非机动车【作者简介】杨健君（1977~），男，江苏滨海人，工程师，从事排水管道施工技术研究。

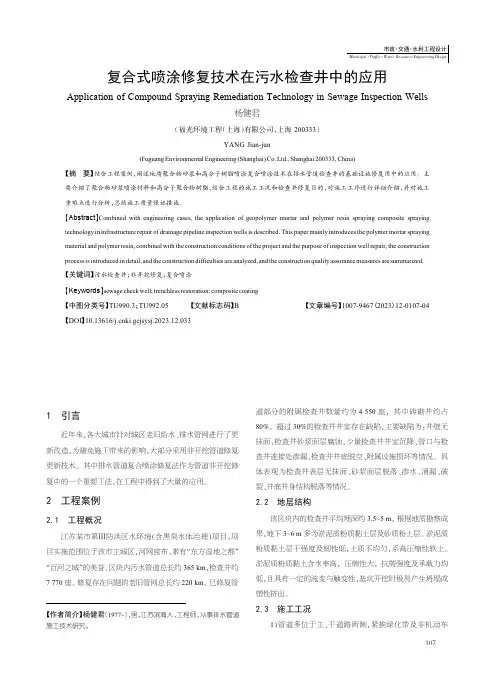

复合式喷涂修复技术在污水检查井中的应用Application of Compound Spraying Remediation Technology in Sewage Inspection Wells杨健君（福光环境工程（上海）有限公司，上海200333）YANG Jian-jun(Fuguang Environmental Engineering (Shanghai)Co.Ltd.,Shanghai 200333,China)【摘要】结合工程案例，阐述地质聚合物砂浆和高分子树脂喷涂复合喷涂技术在排水管道检查井的基础设施修复用中的应用。

修复排水系统检查井施工方案1. 简介本文档旨在提出一份修复排水系统检查井的施工方案。

通过对排水系统检查井进行修复，可以确保排水系统的正常运行，避免出现漏水和污染等问题。

2. 检查井现状分析在开始修复工程之前，需要对检查井的现状进行详细分析。

通过检查井的外观和功能性检查，可以确定影响排水系统正常运行的问题，并制定相应的修复方案。

3. 施工方案基于对检查井现状的分析，提出以下修复排水系统检查井的施工方案：3.1 清理和修复首先，进行检查井的清理工作。

清理包括清除检查井内的杂物和污物，确保管道畅通。

如果发现有损坏或老化的部分，需要及时修复或更换。

3.2 检查井涂层修复对于检查井的涂层，如果发现有破损或损耗严重的情况，需要进行修复。

修复方法可以采用专业的涂层材料，确保涂层的完整性和耐用性。

3.3 设备检查与更换对于排水系统中的设备，如排水管道和阀门等，进行仔细的检查。

如果发现有损坏或失效的设备，需要及时更换或修复，以保证排水系统的正常运行。

3.4 检查井周围环境整治检查井周围的环境整治同样重要。

清除检查井周围的杂草和垃圾，确保检查井的通风和排水正常。

并进行必要的防护措施，防止土壤和水源污染。

4. 安全措施在进行排水系统检查井的修复施工过程中，需要严格遵守安全操作规程和相关法律法规。

确保工作人员的安全，并避免对周围环境和他人造成的潜在危害。

5. 施工计划制定详细的施工计划，包括工期、工作内容和人员安排等。

根据实际情况，有序安排施工工作，合理利用资源，确保施工的顺利进行。

6. 成本估算对整个修复排水系统检查井的施工工程进行成本估算，包括材料费用、人工费用和设备费用等。

通过合理预估成本，为项目的实施提供参考和决策依据。

7. 风险评估对施工过程中可能存在的风险进行评估和分析，并提出相应的应对措施。

避免因施工不慎引发安全事故和质量问题，确保工程的顺利进行。

8. 总结通过本文档提出的修复排水系统检查井的施工方案，可以解决排水系统运行中可能出现的问题，确保排水系统的正常运行和环境的卫生。

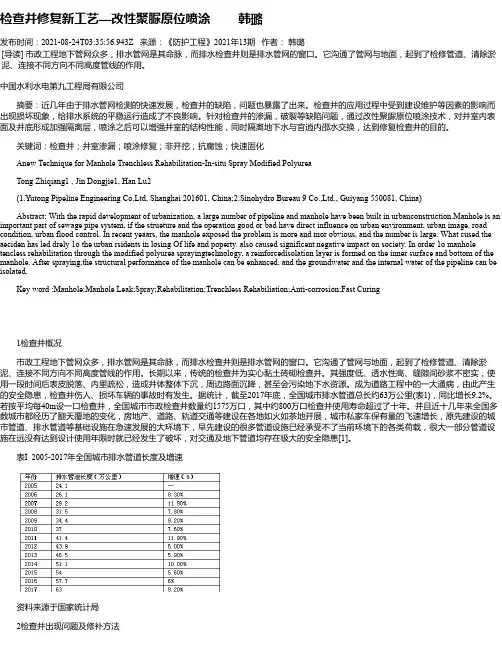

检查井修复新工艺—改性聚脲原位喷涂韩璐发布时间：2021-08-24T03:35:56.943Z 来源：《防护工程》2021年13期作者：韩璐[导读] 市政工程地下管网众多，排水管网是其命脉，而排水检查井则是排水管网的窗口。

它沟通了管网与地面，起到了检修管道、清除淤泥、连接不同方向不同高度管线的作用。

中国水利水电第九工程局有限公司摘要：近几年由于排水管网检测的快速发展，检查井的缺陷，问题也暴露了出来。

检查井的应用过程中受到建设维护等因素的影响而出现损坏现象，给排水系统的平稳运行造成了不良影响。

针对检查井的渗漏，破裂等缺陷问题，通过改性聚脲原位喷涂技术，对井室内表面及井底形成加强隔离层，喷涂之后可以增强井室的结构性能，同时隔离地下水与官逍内邵水交换，达到修复检查井的目的。

关键词：检查井；井室渗漏；喷涂修复；非开挖；抗腐蚀；快速固化Anew Technique for Manhole Trenchless Rehabilitation-In-situ Spray Modified Polyurea Tong Zhiqiang1 , Jin Dongjie1, Han Lu2(1.Yutong Pipeline Engineering Co.Ltd, Shanghai 201601, China;2.Sinohydro Bureau 9 Co.,Ltd., Guiyang 550081, China) Abstract: With the rapid development of urbanization, a large number of pipeline and manhole have been built in urbanconstruction.Manhole is an important part of sewage pipe system, if the strueture and the operation good or bad have direct influence on urban environment, urban image, road condition, urban flood control. In recent yeaars, the manhole exposed the problem is more and mor obvious, and the number is large. What cused the aeciden has led drely 1o the urban rsidents in losing Of life and poperty. also caused significent negative impact on society. In order 1o manhole tencless rehabilitation through the modified polyurea sprayingtechnology, a reinforcedisolation layer is formed on the inner surface and bottom of the manhole. After spraying,the structural performance of the manhole can be enhanced, and the groundwater and the internal water of the pipeline can be isolated.Key word :Manhole;Manhole Leak;Spray;Rehabilitation;Trenchless Rehabiliation;Anti-corrosion;Fast Curing1检查井概况市政工程地下管网众多，排水管网是其命脉，而排水检查井则是排水管网的窗口。

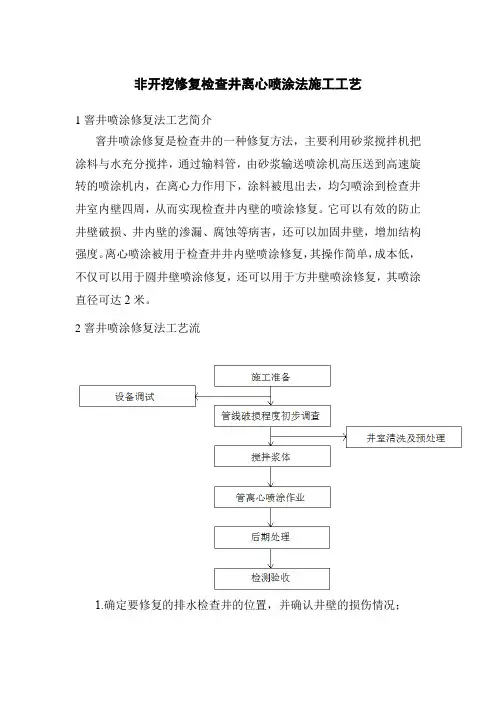

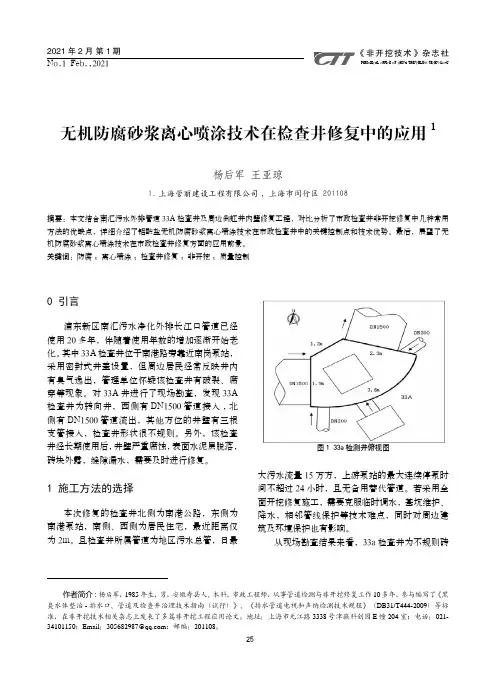

非开挖修复检查井离心喷涂法施工工艺
1窨井喷涂修复法工艺简介
窨井喷涂修复是检查井的一种修复方法，主要利用砂浆搅拌机把涂料与水充分搅拌，通过输料管，由砂浆输送喷涂机高压送到高速旋转的喷涂机内，在离心力作用下，涂料被甩出去，均匀喷涂到检查井井室内壁四周，从而实现检查井内壁的喷涂修复。

它可以有效的防止井壁破损、井内壁的渗漏、腐蚀等病害，还可以加固井壁，增加结构强度。

离心喷涂被用于检查井井内壁喷涂修复，其操作简单，成本低，不仅可以用于圆井壁喷涂修复，还可以用于方井壁喷涂修复，其喷涂直径可达2米。

2窨井喷涂修复法工艺流
1.确定要修复的排水检查井的位置，并确认井壁的损伤情况；
①根据现场实际情况，对井壁进行必要的前期处理（包括修补缺失、找平等）；
②待修补养护后，把喷涂设备运至修复现场；
③交通导行，施工两端摆放施工标志并安排专人指挥交通；施工区域内设置警示灯、爆闪灯、标识牌等严格按照交通部门规定设置；
④待高压水枪清洁井室内壁后，开始布置喷涂设备，井口架设三角支架，连接好线路及输料管，调试设备，确保设备可以安全运作；3窨井喷涂修复后质量验收
质量验收应符合相关国标与行业标准的质量要求。

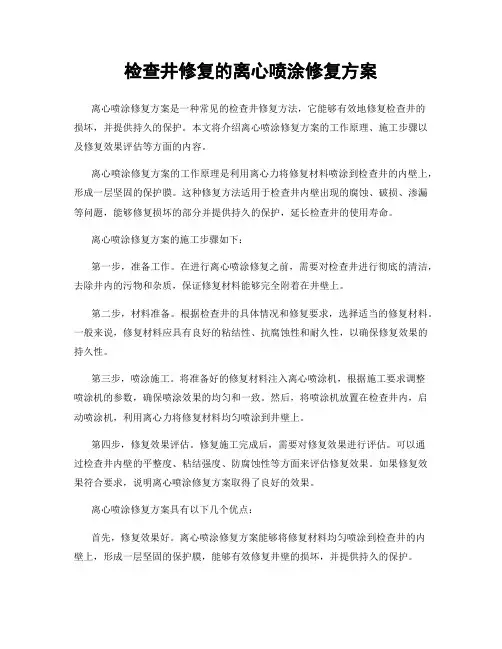

检查井修复的离心喷涂修复方案离心喷涂修复方案是一种常见的检查井修复方法，它能够有效地修复检查井的损坏，并提供持久的保护。

本文将介绍离心喷涂修复方案的工作原理、施工步骤以及修复效果评估等方面的内容。

离心喷涂修复方案的工作原理是利用离心力将修复材料喷涂到检查井的内壁上，形成一层坚固的保护膜。

这种修复方法适用于检查井内壁出现的腐蚀、破损、渗漏等问题，能够修复损坏的部分并提供持久的保护，延长检查井的使用寿命。

离心喷涂修复方案的施工步骤如下：第一步，准备工作。

在进行离心喷涂修复之前，需要对检查井进行彻底的清洁，去除井内的污物和杂质，保证修复材料能够完全附着在井壁上。

第二步，材料准备。

根据检查井的具体情况和修复要求，选择适当的修复材料。

一般来说，修复材料应具有良好的粘结性、抗腐蚀性和耐久性，以确保修复效果的持久性。

第三步，喷涂施工。

将准备好的修复材料注入离心喷涂机，根据施工要求调整喷涂机的参数，确保喷涂效果的均匀和一致。

然后，将喷涂机放置在检查井内，启动喷涂机，利用离心力将修复材料均匀喷涂到井壁上。

第四步，修复效果评估。

修复施工完成后，需要对修复效果进行评估。

可以通过检查井内壁的平整度、粘结强度、防腐蚀性等方面来评估修复效果。

如果修复效果符合要求，说明离心喷涂修复方案取得了良好的效果。

离心喷涂修复方案具有以下几个优点：首先，修复效果好。

离心喷涂修复方案能够将修复材料均匀喷涂到检查井的内壁上，形成一层坚固的保护膜，能够有效修复井壁的损坏，并提供持久的保护。

其次，施工方便快捷。

离心喷涂修复方案采用机械喷涂的方式进行施工，操作简单方便，施工速度快，可以大大缩短修复时间，减少施工成本。

再次，修复材料选择灵活。

离心喷涂修复方案可以根据检查井的具体情况和修复要求，选择不同种类的修复材料，以满足不同的修复需求，提高修复效果的质量和持久性。

最后，修复效果可靠。

离心喷涂修复方案的修复材料具有良好的粘结性、抗腐蚀性和耐久性，能够确保修复效果的可靠性，延长检查井的使用寿命。
