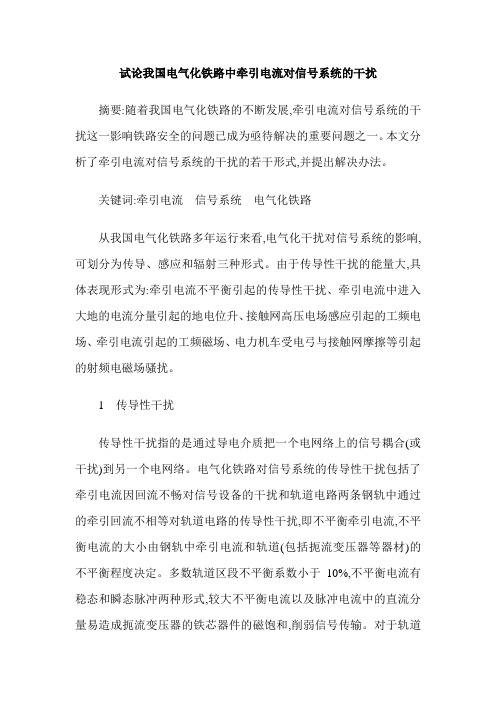

试论我国电气化铁路中牵引电流对信号系统的干扰摘要:随着我国电气化铁路的不断发展,牵引电流对信号系统的干扰这一影响铁路安全的问题已成为亟待解决的重要问题之一。
本文分析了牵引电流对信号系统的干扰的若干形式,并提出解决办法。
关键词:牵引电流信号系统电气化铁路从我国电气化铁路多年运行来看,电气化干扰对信号系统的影响,可划分为传导、感应和辐射三种形式。
由于传导性干扰的能量大,具体表现形式为:牵引电流不平衡引起的传导性干扰、牵引电流中进入大地的电流分量引起的地电位升、接触网高压电场感应引起的工频电场、牵引电流引起的工频磁场、电力机车受电弓与接触网摩擦等引起的射频电磁场骚扰。
1 传导性干扰传导性干扰指的是通过导电介质把一个电网络上的信号耦合(或干扰)到另一个电网络。
电气化铁路对信号系统的传导性干扰包括了牵引电流因回流不畅对信号设备的干扰和轨道电路两条钢轨中通过的牵引回流不相等对轨道电路的传导性干扰,即不平衡牵引电流,不平衡电流的大小由钢轨中牵引电流和轨道(包括扼流变压器等器材)的不平衡程度决定。
多数轨道区段不平衡系数小于10%,不平衡电流有稳态和瞬态脉冲两种形式,较大不平衡电流以及脉冲电流中的直流分量易造成扼流变压器的铁芯器件的磁饱和,削弱信号传输。
对于轨道电路设备,此干扰源的性质近似为电流源,音频信号接收还应对同频段的谐波成分进行防护。
2 感应耦合感应耦合包括静电感应、容性耦合和感性耦合干扰。
(1)静电感应干扰。
当接触网输入27.5 kV的工作电压以后,在接触网导线的周围形成垂直于导线表面的交变电场。
由于静电感应作用,处于电场内的架空通信信号线路将产生静电感应电位,从而对通信信号线路产生有害干扰。
因为电气化铁道牵引的工频50 Hz的电流频率很低,静电感应干扰是及其微小的,其相对于信号系统中的信号而言,可以不计。
(2)容性耦合。
容性耦合是指在接触网存在对地不平衡电压而引起感应的影响。
在单项工频25 kV交流制电力牵引区段的接触网周围空间产生连续分布的交变电磁场,由于邻近的人或受扰设备与大地间存在电容,接触网与人或设备之间又有耦合电容因此必然产生感应电压,形成容性耦合。
