低压开关柜 GGD技术参数

ggd柜技术参数摘要：1.GGD 柜的概述2.GGD 柜的技术参数2.1 额定电压2.2 额定电流2.3 短时耐受电流2.4 柜体尺寸2.5 柜体材质2.6 散热方式2.7 保护装置正文：一、GGD 柜的概述GGD 柜，全称为“高低压开关柜”，是一种用于电力系统的配电设备。

其主要功能是接受、分配和控制电力，以满足各种用电设备的电力需求。

GGD 柜具有结构简单、运行可靠、维护方便等优点，广泛应用于发电厂、变电站、工矿企业、民用建筑等场所。

二、GGD 柜的技术参数1.额定电压：GGD 柜的额定电压分为高压和低压两种，其中高压柜的额定电压为3-35kV，低压柜的额定电压为380/220V。

在选购时，需要根据实际应用场景选择合适的额定电压。

2.额定电流：GGD 柜的额定电流是指柜内设备能长时间正常工作的最大电流。

根据不同型号和规格，GGD 柜的额定电流范围为100-3150A。

选择时需根据负载电流大小进行匹配，以避免因电流过大导致设备过热或短路。

3.短时耐受电流：短时耐受电流是指GGD 柜在短时间内能承受的最大电流。

一般来说，短时耐受电流为额定电流的1.5-2 倍。

在选购时，应充分考虑设备的短时耐受电流，以确保在突发情况下设备的安全运行。

4.柜体尺寸：GGD 柜的尺寸主要包括宽度、高度和深度。

在选择柜体尺寸时，需要考虑设备的安装空间、散热条件以及维护便利性等因素。

5.柜体材质：GGD 柜的柜体材质通常为冷轧钢板或不锈钢，具有较好的抗腐蚀性和机械强度。

在选购时，可以根据实际应用环境和使用要求选择合适的材质。

6.散热方式：GGD 柜的散热方式主要有自然散热和强迫散热两种。

自然散热适用于较小功率的设备，而强迫散热（如风扇冷却）适用于大功率设备，以保证设备的正常运行。

7.保护装置：GGD 柜通常配备有过载保护、短路保护、漏电保护等装置，以确保设备的安全运行。

在选购时，需要根据实际需求选择合适的保护装置。

技术响应文献0．4kV低压开关柜（GGD交流低压配电柜）1、合用范围：本技术文献合用于0.4kV低压开关柜订货，它提出设备功能设计、构造、性能、安装和试验等方面技术规定。

2、该产品符合如下原则及规范GB7251.1- 低压成套开关设备和控制设备IEC439 低压成套开关设备和控制设备GB2681-1981 电工成套装置中导线颜色GB2682-1981 电工成套装置中指示灯和按钮颜色GB4208-1993 外壳防护等级3、重要技术参数及工作环境3.1额定工作电压：380V ；3.2额定绝缘电压：660V ；3.3额定工作电流：630~A ；3.4频率：50Hz ；3.5额定短时耐受电流：50kA/1s ；3.6额定峰值耐受电流：105 kA/0.1s ；3.7外壳防护等级：室内IP30 ；3.8环境温度：－15℃~＋40℃，日平均温度不高于＋35℃；3.9相对湿度：在最高湿度为＋40℃时不超过50％，在温度较低时容许有较高相对湿度；3.10海拔高度：不超过m ；3.11抗震强度：7度；4、母线4.1 主母线：额定电流在1600A及如下时采用单铜排母线。

额定电流不小于1600A时采用双铜母线。

母线采用通长镀锡工艺处理，抗氧化能力较强。

4.2 母线选用表：4.3 中性接地母线选用：5、重要电器元件选择GGD柜重要电器元件选用均按照设计图纸或顾客指定生产厂家元器件。

6、构造特点：6.1 GGD型交流低压配电柜柜体采用通用柜形式，框架用8MF冷弯型钢局部焊接而成，框架整体强度和刚度较高，能承受短路时所产生机械应力和热应力。

门板与隔板采用宝钢优质冷轧钢板（δ=1.5）折弯成型，平整度良好。

6.2 设计时充足考虑到柜体运行中散热问题。

柜体上下两端均有一定数量散热槽孔，当柜内电器元件发热时，热量上升，通过上端槽孔排出，而冷风不停地由下端孔补充进柜，使密封柜体由下而上形成一种自然通风道，到达散热目。

6.3 GGD柜按照现代化工业产品造型设计规定，采用黄金分割比措施设计柜体外形和各部分分割尺寸，使整体美观大方，前后均可开门操作维护。

GGD技术参数GGD（低压配电柜）是一种用于低压电力系统的配电设备，常用于工业、商业和民用建筑物中。

GGD技术参数包括外观尺寸、安装方式、主要组成部分、额定电流和额定电压、柜内元件、防护等级、短路承受能力、动稳定时限、变压器容量等。

1.外观尺寸：GGD柜的外观尺寸通常根据实际需求设计定制，常见尺寸有：高度1800mm、2000mm、2200mm；宽度600mm、800mm、1000mm；深度600mm、800mm、1000mm。

2.安装方式：GGD柜通常可以选择地面安装或嵌入式安装。

地面安装适用于空间较大的场所，嵌入式安装适用于空间有限的场所，如地下室。

3.主要组成部分：GGD柜通常由外壳、组件柜和电动机传动柜三个部分组成。

外壳是设备的主要外部保护结构，组件柜是存放电气元器件的位置，电动机传动柜用于容纳电动机和传动装置。

4.额定电流和额定电压：GGD柜的额定电流通常为400A、630A、800A、1000A、1250A、1600A 等，额定电压通常为380V、660V或1140V。

5.柜内元件：GGD柜内常见的元件包括断路器、调压器、电流互感器、电表、熔断器、接触器、保护装置、控制装置等。

6.防护等级：GGD柜的防护等级通常为IP30、IP40、IP54等，表示它们的防尘和防护能力。

7.短路承受能力：GGD柜的短路承受能力是指柜内元件在发生短路故障时能够承受的最大电流。

常见的短路承受能力有30kA、50kA、80kA等。

8.动稳定时限：GGD柜的动稳定时限是指柜内元件在发生故障时能够保持正常运行的时间。

通常为4小时，也可以根据需求进行定制。

9.变压器容量：GGD柜通常用于配电系统中的变压器，变压器容量通常为1000kVA、1600kVA、2000kVA等。

总结起来，GGD技术参数包括外观尺寸、安装方式、主要组成部分、额定电流和额定电压、柜内元件、防护等级、短路承受能力、动稳定时限、变压器容量等。

低压开关柜GGD技术参数1.额定电压和电流：GGD低压开关柜的额定电压通常为400V和690V，额定电流通常为1000A至5000A。

2.工作频率：GGD低压开关柜的工作频率一般为50Hz或60Hz。

3.系统故障短路电流：GGD低压开关柜的系统故障短路电流通常为50kA至100kA。

4.抗震等级：GGD低压开关柜的抗震等级通常为8级。

5. 防护等级：GGD低压开关柜的防护等级通常为IP30至IP54，IP30表示在无固定参数下可以防止大于2.5mm的固体物体进入，IP54表示具有防尘和防喷溅功能。

6.切换形式：GGD低压开关柜的切换形式通常为手动和电动两种形式。

手动切换需要人工操作，电动切换则由电动机控制。

7.型式测试认证：GGD低压开关柜通常需要通过相关的型式测试认证，如国家强制性产品认证（CCC认证）。

8.有载断路能力：GGD低压开关柜的有载断路能力通常为20次。

9.接地方式：GGD低压开关柜的接地方式通常为TT接地或TN接地。

10. 外形尺寸：GGD低压开关柜的外形尺寸可以根据实际需求进行定制，常见尺寸为宽度800mm至2400mm，高度2000mm至2200mm，深度600mm至1000mm。

11.结构材料：GGD低压开关柜的主要结构材料通常为冷轧钢板，保证了开关柜的结构稳定性和耐久性。

12.控制方式：GGD低压开关柜的控制方式通常通过触摸屏、PLC等设备进行远程控制。

总而言之，GGD低压开关柜具有较高的额定电压和电流、抗震等级、防护等级，可以实现手动或电动切换，需通过型式测试认证，并具备较高的有载断路能力。

同时，GGD低压开关柜还具有灵活的外形尺寸和可靠的结构材料，可以根据实际需求进行定制。

控制方式也可以通过现代化的电气设备进行远程控制，提高了操作的便捷性和安全性。

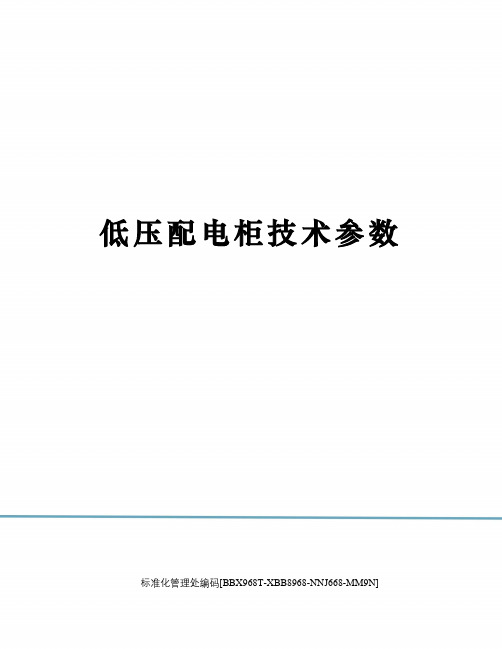

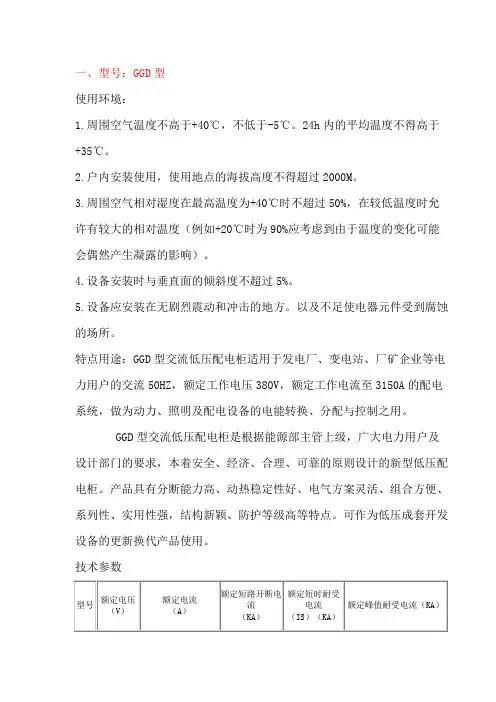

低压配电柜技术参数标准化管理处编码[BBX968T-XBB8968-NNJ668-MM9N]一、型号：GGD型使用环境：1.周围空气温度不高于+40℃，不低于-5℃。

24h内的平均温度不得高于+35℃。

2.户内安装使用，使用地点的海拔高度不得超过2000M。

3.周围空气相对湿度在最高温度为+40℃时不超过50%，在较低温度时允许有较大的相对温度（例如+20℃时为90%应考虑到由于温度的变化可能会偶然产生凝露的影响）。

4.设备安装时与垂直面的倾斜度不超过5%。

5.设备应安装在无剧烈震动和冲击的地方。

以及不足使电器元件受到腐蚀的场所。

特点用途：GGD型交流低压配电柜适用于发电厂、变电站、厂矿企业等电力用户的交流50HZ，额定工作电压380V，额定工作电流至3150A的配电系统，做为动力、照明及配电设备的电能转换、分配与控制之用。

GGD型交流低压配电柜是根据能源部主管上级，广大电力用户及设计部门的要求，本着安全、经济、合理、可靠的原则设计的新型低压配电柜。

产品具有分断能力高、动热稳定性好、电气方案灵活、组合方便、系列性、实用性强，结构新颖、防护等级高等特点。

可作为低压成套开发设备的更新换代产品使用。

技术参数二、型号：GCS型使用环境：装置适用于发电厂、石油、化工、治金、纺织、高层建筑等行业的配电系统。

在大型发电厂、石化系统等自动化程度高，要求与计算机接口的场所，作为三相交流频率为50（60）Hz、额定工作电压为380V（400）、（600），额定电流为40000A及以下的发、供电系统中的配电、电动机集中控制、无功功率补偿使用的低夺成套配电装置。

特点用途：提高转接件的热容量，较大幅度的降低由于转接件的温升给接插件、电缆头、间隔板带来的附加温升。

功能单元之间、隔室之间的分隔清晰、可靠，不因某一单元的故障而影响其它单元工作、使故障局限在最小范围。

母线平置式排列使装置的动、热稳定性好，能承受80/176KA短路电流的冲击。

低压开关柜GGD技术参数1、产品执行标准IEC439《低压成套开关设备的控制设备》GB7251《低压成套开关设备》GB4720《低压电器电控设备》GB9466《低压成套开关设备基本试验方法》2、使用条件：1）周围空气温度不高于+45℃，不低于-5℃。

20h内的平均温度不得高于+35℃。

2）户内安装使用，使用地点的海拔高度不得超过2000M。

3）周围空气相对湿度在最高为+40℃时不超过50%，在较低温度时允许有较大的相对湿度。

（例如：+20℃时为90%）应考虑到由于温度变化可能会偶然产生凝露的影响。

4）设备安装时与垂直面的倾斜度不超过5%。

5）设备应安装在无剧烈震动和冲击的地方，以及不足使电器元件受到腐蚀的场所。

6）用户有特殊要求时与制造厂协商解决。

3、电气参数1）额定电压：380V2）额定电流：≤4000A3）额定短路开断电流：50KA4）额定短时耐受电流：50（1S）（KA）5）额定峰值耐受电流：105KA4、柜体及结构特点4.1 GGD基本框架是用8MF冷弯型局部焊接组装而成，所用钢板厚度不小于2mm，所有金属零部件除本身具有防腐能力外，都采取防腐措施。

在喷漆或喷塑前进行除油、除锈和磷化处理（喷涂设备是德国瓦格纳尔先进静电喷涂设备）。

不涂漆部件镀锌并经电化处理，外壳的防护等级达到IP30标准。

4.2GGD柜设计时充分考虑到柜体运行中的散热问题。

在柜体上下两端均有不同数量的散热槽孔，当柜体内的电器元件发热后，热量上升，通过上端的槽孔排出，而冷风不断的由下端槽孔补充进柜，使密封的柜体自下而上形成一个自然的通风道，达到散热的目的。

4.3GGD柜按照现代工业产品制造设计的要求，采用黄金分割比的方法设计柜体的外型和各部分的分割尺寸，使整柜美观大方、面目一新。

4.4 装有电器元件的仪表门有多股软铜线与构架相连，柜内的安装件与构架用滚花螺钉连接，整个构成完整的接地保护回路。

4.5母线连接严密，接触良好，配置整齐美观，不同金属母线或母线与电器端子连接时，在工艺上采取防止电气腐蚀的措施，并保证母线连接受压后不致变形。

ggd型低压开关柜的主要电气设备及其
技术参数
GGD型交流低压配电柜常适用于发电厂、变电所、工矿企业以及民用建筑、额定电压380V、主母线额定电流3150A及以下的配电系统中，作为动力、照明及其他配电设备的电能转换、分配及控制之用。

其主要的电气设备包括：
- 进线柜：主要用来接收和分配电能，通常包含母线、断路器、电流互感器等设备。

- 出线柜：主要用来分配电能，通常包含母线、断路器、电流互感器等设备。

- 母线联络柜：主要用来连接两段母线，通常包含母线、断路器等设备。

- 电容补偿柜：主要用来补偿无功功率，提高功率因数，通常包含电容器、电抗器、控制器等设备。

- 电动机控制柜：主要用来控制电动机，通常包含断路器、接触器、热继电器等设备。

GGD型交流低压配电柜的技术参数包括额定电压、额定电流、短路耐受电流、短时耐受电流、峰值耐受电流等。

具体的技术参数应根据实际情况进行选择。

GGD低压配电柜技术要求1.应遵守的标准：1.1生产厂家所提供的设备（包括投标人从别处购来的设备和附件），都必须符合国家有关标准规范和准则的最新版本或修订本。

1.2按买方要求文件提供和设备，应当遵循下列标准的最新版本或修改版本，但不局限于这些标准。

（1）GB7251.1-1997《低压成套开关设备》（2）GB4208-93《防护等级（IP)代码》（3）IEC-439.1《低压成套开关设备和控制设备》（4）GB1207 《电压互感器》（5）GB4208-93《电流互感器》（6）DL/T620-1997 交流电气装置的过电压保护和绝缘配合2.使用环境条件安装地点户内海拔高度数1000米以下最大月平均相对湿度90%最大平均相对湿度95%最高环境温度45℃最低环境温度-20℃地震烈度8度3.0.4KV低压开关柜技术要求：（1）0.4KV低压开关柜与型式：GGD型低压开关柜（2）技术参数：(3)柜体及安装附件①柜体必须按标准GGD柜配置；②柜体必须配置整体型功能板；③柜体附件必须按标准GGD柜配置，如电缆转接件L型铜排；（4）GGD型低压开关柜的开关选型要求：技术要求如下：断路器均选用正泰NM1型断路器；技术参数（5）电流互感器型式：穿心悬挂式5.柜子壳体外売用钢板经数控机床加工和弯折之后拴接而成的，仪表门及面板要求2.0mm 冷扎钢板，除通风口、排气口外，不得用网状纺织物、不耐火或类似的材料制造，并具有一定的强度。

6.主母线和分支母线A.主母线和分支母线应由高导电率的铜导体或铝导体由螺栓连接而成，导体的截面满足截流所必需的要求值。

B.主母线的支撑绝缘体不吸潮，机械强度和电气强度应保持稳定。

7.技术文件和图纸：7.1需交付的图纸及文件（1）需经确认的图纸（2）最终图纸和产品明细（3）安装、运行和维护手册（4）最终设计、安装图纸和产品说明书、试验报告7.2说明书包括以下资料（1）全部详细的安装资料（2）额定值和特性要求（3）维护和检验要求（4）运行条件（5）试验条件7.3提供以下各项试验报告（1）例行试验和型式试验报告（2）其它适用的说明和资料文件等。

GGD低压开关柜技术说明1）GGD低压柜技术说明低压配电柜（GGD），符合有关国家标准。

柜体采用通用柜形式，构架用C型材或优质冷轧钢板折弯而成。

用8.8级自攻锁紧螺钉或六角螺钉紧固互相连接成基本柜架，柜体上下两端均有不同数量的散热孔槽，使密封的柜体形成自然通风道。

柜体的主要材料要求如下：柜体的支架、面板、隔板等材料采用不低于2.0mm厚度的敷铝锌板，铜材含铜纯度不低于99.9%、导电率不低于97%。

柜体防护等级为IP30。

低压配电柜主要电气技术参数●额定电压：0.38kV●额定频率：50Hz●额定电流：详见系统图●1s额定短时耐受电流：50kA●额定峰值耐受电流：105kA●母线系统：三相五线制●使用条件：户内，●外形尺寸：详见系统图其他事宜均按照有关国家标准执行。

2）塑壳断路器主要电气技术参数●额定电压：AC400V●额定频率：50Hz●额定绝缘电压：AC690V●额定冲击耐受电压：≥8000V●极数：4极，3极，漏电●额定电流：●壳架额定电流：●额定运行短路分断能力：≥35 kA ●额定极限短路分断能力：≥50 kA●飞弧距离：零飞弧●脱扣器：瞬时动作脱扣器，带辅助触头。

根据负荷情况，分为配电用或电动机保护用断路器。

3）负荷开关及隔离开关主要电气技术参数●额定电压：AC400V●额定频率：50Hz●额定绝缘电压：AC690V●额定冲击耐受电压：≥8000V●极数：3极，●额定电流：●壳架额定电流：●额定运行短路分断能力：●额定极限短路分断能力：4）微型断路器主要电气技术参数●额定电压：AC400V●额定频率：50Hz●额定绝缘电压：AC690V●额定冲击耐受电压：≥8000V●极数：4极，3极，2极，单极，漏电●额定电流：●壳架额定电流：●额定运行短路分断能力：●额定极限短路分断能力：●飞弧距离：零飞弧●脱扣器：瞬时动作脱扣器，带辅助触头。

根据负荷情况，分为配电用或电动机保护用断路器。

5）电流互感器电流互感器采用BH0.66系列电流互感器。
